L DN 9850 FL PIR DE 3925 - Verlichting BRENNENSTUHL - Gratis gebruiksaanwijzing en handleiding

Merk	Brennenstuhl
Model	L DN 9850 FL PIR DE 3925
Producttype	Compacte LED-projector met bewegingsdetector
Gebruik	Binnen en buiten, vaste installatie
Vermogen	50 W (98 x 0,5 W)
Nominale spanning	230 V~ 50/60 Hz
Nominale stroom	0,22 A
Vermogensfactor	> 0,9
Beschermingsklasse	I
Beschermingsgraad	IP54
Afmetingen (L x B x H)	290 x 276,5 x 40,5 mm
Gewicht	2,0 kg
Maximaal projectieoppervlak	0,05 m²
Detectortype	Passieve infraroodsensor (PIR)
Detectiebereik	Tot 12 m / 90° (horizontaal)
Instelbare verlichtingsduur	10 seconden tot 5 minuten
Instelbare lichtdrempel	0 - 2000 lux
Straalhoek	100° (volgens afbeelding)
Aanbevolen installatiehoogte	≤ 3 m (2,5 m met detector)
Aansluitkabel	H05RN-F 3G1,0 minimum
Materiaal van de afdichting	Afmetingen: 250,8 x 185,8 x 4 mm
Onderhoud	Geen onderdelen die onderhoud nodig hebben; reinigen met een droge of licht vochtige doek
Repareerbaarheid	Vervanging van het LED-systeem alleen door de fabrikant of een erkende technicus
Veiligheid	Niet rechtstreeks in de bundel kijken; installatie door een bevoegde professional; aardverplichting

Veelgestelde vragen - L DN 9850 FL PIR DE 3925 BRENNENSTUHL

Wat is de aanbevolen installatiehoogte voor deze projector?

De projector moet op een hoogte van minder dan 3 meter worden geïnstalleerd. Voor modellen met bewegingsdetector wordt een hoogte van 2,5 meter aanbevolen.

Hoe sluit ik de projector elektrisch aan?

Schakel de stroom uit voor installatie. Open de aansluitdoos, voer de kabel (H05RN-F 3G1,0 minimum) door de kabelinvoer en sluit de draden aan: N (blauw), ⏚ (groen/geel), L (bruin) op de klem. Draai de kabelwartel vast om trekontlasting te voorkomen.

Hoe stel ik de bewegingsdetector in?

Draai de detectorbescherming 180° naar beneden. Gebruik de tijdregelaar (links) om de verlichtingsduur in te stellen van 10 s tot 5 min. Gebruik de helderheidsregelaar (rechts) om de drempel te kiezen (★: dag en nacht, ζ: alleen nacht). Stel af door langzaam naar ★ te draaien tot de verlichting aangaat.

Welk type kabel is vereist voor de installatie?

Er moet een VDE-gecertificeerde kabel van het type H05RN-F 3G1,0 of hoger worden gebruikt voor de aansluiting.

Kan ik deze projector binnenshuis gebruiken?

Ja, de projector is ontworpen voor gebruik binnen en buiten dankzij de beschermingsgraad IP54.

Hoe reinig ik de projector?

Gebruik een droge of licht vochtige doek. Gebruik nooit oplosmiddelen, schurende middelen of agressieve reinigingsmiddelen.

Wat te doen als de afdichting beschadigd is?

Vervang deze door een origineel Brennenstuhl-onderdeel voordat u de projector gebruikt om de waterdichtheid te behouden.

Bevat de projector repareerbare onderdelen?

Nee, het LED-verlichtingssysteem kan alleen worden vervangen door de fabrikant of een erkende technicus. Open nooit de projector terwijl deze onder spanning staat.

Wat is het bereik van de bewegingsdetector?

De detector heeft een bereik tot 12 meter met een horizontale detectiehoek van 90°.

Wat te doen bij schade aan de voedingskabel of de aansluitdoos?

Deze moeten worden vervangen door een bevoegde professional om elektrocutiegevaar te voorkomen.

GEBRUIKSAANWIJZING L DN 9850 FL PIR DE 3925 BRENNENSTUHL

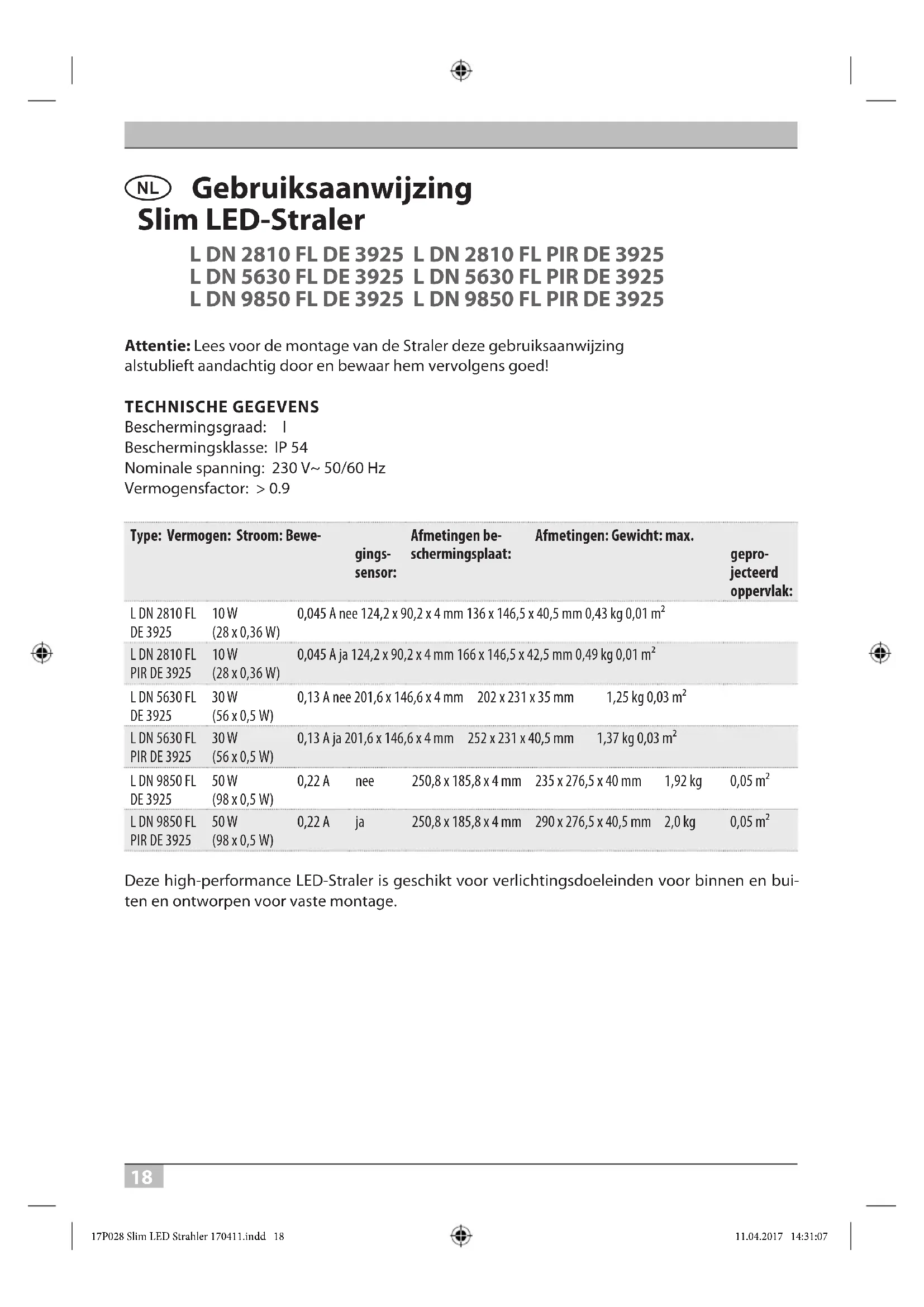

NL Gebruiksaanwijzing Slim LED-Straler

L DN 2810 FL DE 3925 L DN 2810 FL PIR DE 3925 L DN 5630 FL DE 3925 L DN 5630 FL PIR DE 3925 L DN 9850 FL DE 3925 L DN 9850 FL PIR DE 3925

Attentie: Lees voor de montage van de Straler deze gebruiksaanwijzing alstublieft aandachtig door en bewaar hem vervolgens goed!

TECHNISCHE GEGEVENS

Beschermingsgraad: I

Deze high-performance LED-Straler is geschikt voor verlichtingsdoeleinden voor binnen en buiten en ontworpen voor vaste montage.

Afb. 1

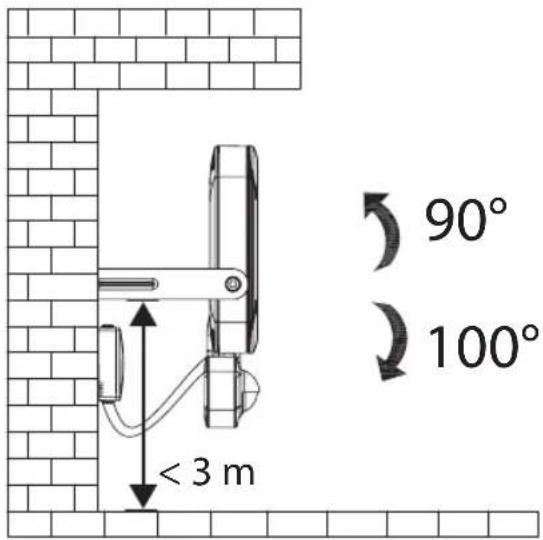

De straler dient op een hoogte onder 3 m gemonteerd te worden (Afb. 1). Aanbevolen montagehoogte voor modellen met bewegingsmelder 2,5 m.

De straler mag niet voor andere doeleinden ingezet worden.

VEILIGHEIDSINSTRUCTIE

1. De installatie en het onderhoud van de straler dienen door een erkende vakman te gebeuren.

2. Elektriciteitsinstallaties mogen alleen worden uitgevoerd volgens de veiligheidsvoorschriften (in Duitsland de wet VDE 0100).

3. Voor het aansluiten dient een VDE-gecertificeerde aansluitkabel (minstens H05RN-F 3G1,0) gebruikt te worden.

4. De straler dient correct geaard te worden.

5. De straler mag niet gebruikt worden zonder dat alle afdichtingsringen juist bevestigd zijn!

6. LED-Stralers zijn extreem helder. Alstublieft nooit direct in het licht kijken.

7. Een beschadigde beschermingsplaat dient voor verder gebruik van de straler door een originele Brennenstuhl beschermingsplaat vervangen te worden.

1. Indien de aansluitkabel voor de netspanning van de straler of de aansluitdoos beschadigd wordt, dient hij door een erkende vakman vervangen worden, om blootstelling aan gevaren te voorkomen.

MONTAGE EN AANSLUITING OP DE STROOMVOORZIENING

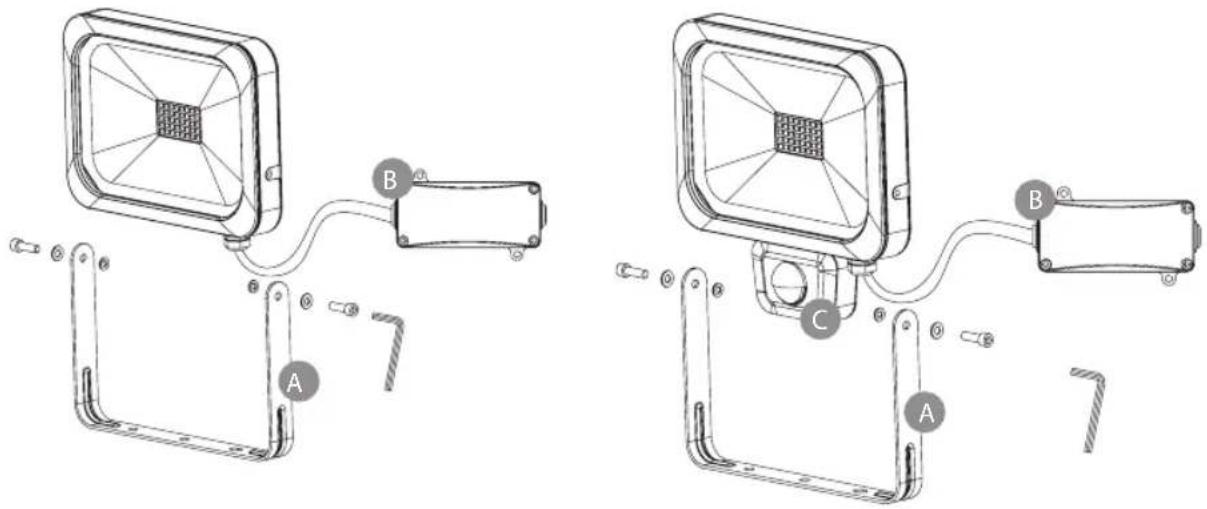

Bevestigingsbeugel A, aansluitdoos B, bewegingsmelder C

Afb. 2

1. Schakel vóór het installeren altijd de stroomvoorziening uit.
2. Montage-positie: De straler dient in de ideale situatie met de wandhouder bevestigd worden.
3. Neem de bevestigingsbeugel van de straler (Afb. 2).
4. Markeer de positie van de boorgaten voor de bevestiging van de bevestigingsbeugels en boor de overeenkomstige gaten in de muur. Bevestig de beugel op de wand met behulp van geschikte schroeven.
5. Open de voorgemonteerde aansluitdoos.
6. Voer de aansluitkabel door de van een afdichting voorziene kabel-ingang en sluit deze aan overeenkomstig Afb. 3 op de stekkerdoos (N=blauwe kabel, ⏚ = groen/gele kabel, L = bruine kabel).
7. Vergewis u ervan dat de aansluitkabel voldoende door de trekontlasting heen bevestigd wordt.
8. Schroef het deksel weer op de aansluitdoos. Controleer de correcte plaats van de afdichting.
9. Bevestig de straler op de bevestigingsbeugel.
10. Zet de lamp in de gewenste positie en draai de schroeven vast.

(alleen voor versies met bewegingsmelder)

Deze lamp is voorzien van een infrarood-sensor. Hij schakelt automatisch in wanneer de sensor een beweging in de omgeving detecteert.

Richt de bewegingsmelder liefst niet op zwembaden, warmeluchtroosters, airconditionings of voorwerpen die onderhevig zijn aan sterke temperatuurschommelingen. Voorkom om de bewegingsmelder op bomen of struiken of op plaatsen waar zich vaak huisdieren kunnen bevinden te richten. De bewegingsmelder kan horizontaal naar links en rechts gedraaid worden.

Let er bij het aanbrengen van de straler op dat de bewegingsmelder zo gevoelig mogelijk reageert op bewegingen die dwars door zijn waarnemingsveld lopen en het minst gevoelig op bewegingen die direct op het apparaat af lopen.

BEWEGINGSMELDER INSTELLEN

Afb. 4

10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX

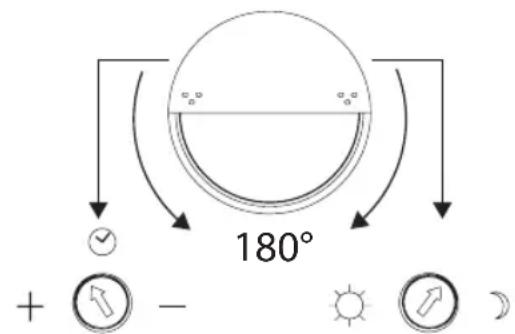

Draai het deksel van de bewegingsmelder 180° naar beneden, dan verschijnen er twee regelaars (zie Afb. 4).

Tijdinstelling (kloksymbool, links):

Met deze regelaar kunt u een gewenste inschakeltijd kiezen tussen ong. 10 seconden en 5 minuten nadat de laatste beweging waargenomen werd. Door de TIME-regelaar met de klok mee te draaien neemt de periode af, tegen de klok in neemt hij toe.

Lichtinstelling (Zon en maan-symbool, rechts):

De lichtinstelling bepaalt vanaf welke helderheid de melder de straler inschakelt. De positie (★) geeft aan, dat de melder overdag en 's nachts werkt, in de positie (C) wekt de melder alleen 's nachts. Voor het instellen wacht u totdat de gewenste helderheid van de omgeving is bereikt. Draai de lichtinstellingsregelaar helemaal op het symbool (C). Draai de regelaar langzaam in de richting van symbool (★), totdat de straler zich door beweging inschakelt.

De straler zal zich alleen vanaf de ingestelde helderheid bij het herkennen van een beweging inschakelen.

Bewegingsmelder: passieve infrarood-sensor

Waarnemingsbereik: tot 12 m/tot 90° (horizontaal)

Tijdinstelling: ong. 10 sec. tot 5 min.

Helderheid omgeving: 0 – 2000 Lux

ONDERHOUD

Attentie: De LED-lamp bevat geen componenten die moeten worden onderhouden. De LED-lichtbron van deze lamp mag alleen door de fabrikant, een onderhoudstechnicus van de fabrikant of een ander vergelijkbaar technicus worden vervangen.

Open de lamp nooit wanneer de stekker nog in het stopcontact zit.

Opgelet: Levensgevaarlijk door elektrische schok!

REINIGING

Gebruik geen oplosmiddelen, bijtende reinigingsmiddelen of gelijksoortige middelen. Gebruik voor het schoonmaken van de lamp alleen een droge of licht bevochtigde doek.

AFVOER AFVAL

Elektrische apparaten milieuvriendelijk afvoeren! Elektrische apparaten behoren niet bij het huisvuil!

Volgens Europese Richtlijn 2012/19/EU betreffende elektrische en elektronische appara- tuur moeten afgedankte elektrische apparaten gescheiden worden ingezameld en naar een milieuvriendelijk recyclebedrijf afgevoerd worden.

Over mogelijkheden voor het afvoeren van afgedankte apparaten kunt u informatie vragen bij uw gemeente of stadsbestuur.
