L DN 9850 FL PIR DE 3925 - Beleuchtung BRENNENSTUHL - Kostenlose Bedienungsanleitung

Marke	Brennenstuhl
Modell	L DN 9850 FL PIR DE 3925
Produkttyp	Kompakter LED-Strahler mit Bewegungssensor
Verwendung	Innen und außen, Festinstallation
Leistung	50 W (98 x 0,5 W)
Nennspannung	230 V~ 50/60 Hz
Nennstrom	0,22 A
Leistungsfaktor	> 0,9
Schutzklasse	I
Schutzart	IP54
Abmessungen (L x B x H)	290 x 276,5 x 40,5 mm
Gewicht	2,0 kg
Maximale projizierte Fläche	0,05 m²
Detektortyp	Passiver Infrarotsensor (PIR)
Detektionsreichweite	Bis zu 12 m / 90° (horizontal)
Einschaltdauer einstellbar	10 Sekunden bis 5 Minuten
Helligkeitsschwelle einstellbar	0 - 2000 Lux
Abstrahlwinkel	100° (gemäß Abbildung)
Empfohlene Montagehöhe	≤ 3 m (2,5 m mit Detektor)
Anschlusskabel	H05RN-F 3G1,0 mindestens
Dichtungsmaterial	Abmessungen: 250,8 x 185,8 x 4 mm
Wartung	Keine wartungsbedürftigen Komponenten; Reinigung mit trockenem oder leicht feuchtem Tuch
Reparierbarkeit	Austausch des LED-Systems nur durch den Hersteller oder einen autorisierten Techniker
Sicherheit	Nicht direkt in den Strahl blicken; Installation durch einen qualifizierten Fachmann; Erdung erforderlich

Häufig gestellte Fragen - L DN 9850 FL PIR DE 3925 BRENNENSTUHL

Wie hoch sollte dieser Strahler montiert werden?

Der Strahler sollte in einer Höhe von unter 3 Metern installiert werden. Bei Modellen mit Bewegungssensor wird eine Höhe von 2,5 Metern empfohlen.

Wie schließe ich den Strahler elektrisch an?

Schalten Sie die Stromversorgung vor der Installation aus. Öffnen Sie das Anschlussgehäuse, führen Sie das Kabel (H05RN-F 3G1,0 mindestens) durch die Kabeleinführung und verbinden Sie die Drähte: N (blau), ⏚ (grün/gelb), L (braun) an der Klemme. Ziehen Sie die Kabelverschraubung fest, um Zugentlastung zu gewährleisten.

Wie stelle ich den Bewegungssensor ein?

Drehen Sie die Detektorabdeckung um 180° nach unten. Verwenden Sie den Zeitregler (links), um die Einschaltdauer von 10 s bis 5 min einzustellen. Verwenden Sie den Helligkeitsregler (rechts), um die Schwelle zu wählen (★ : Tag und Nacht, ζ : nur Nacht). Stellen Sie durch langsames Drehen auf ★ ein, bis die Beleuchtung angeht.

Welcher Kabeltyp wird für die Installation benötigt?

Ein VDE-zertifiziertes Kabel vom Typ H05RN-F 3G1,0 oder höher muss für den Anschluss verwendet werden.

Kann ich diesen Strahler im Innenbereich verwenden?

Ja, der Strahler ist dank seiner Schutzart IP54 für den Innen- und Außeneinsatz geeignet.

Wie reinige ich den Strahler?

Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder aggressive Reinigungsmittel.

Was tun, wenn die Dichtung beschädigt ist?

Ersetzen Sie sie durch ein originales Brennenstuhl-Ersatzteil, bevor Sie den Strahler verwenden, um die Abdichtung zu gewährleisten.

Enthält der Strahler reparierbare Teile?

Nein, das LED-Beleuchtungssystem kann nur durch den Hersteller oder einen autorisierten Techniker ausgetauscht werden. Öffnen Sie den Strahler niemals unter Spannung.

Wie groß ist die Reichweite des Bewegungssensors?

Der Detektor hat eine Reichweite von bis zu 12 Metern bei einem horizontalen Erfassungswinkel von 90°.

Was tun bei Beschädigung des Netzkabels oder des Anschlussgehäuses?

Sie müssen von einem qualifizierten Fachmann ersetzt werden, um Stromschlaggefahr zu vermeiden.

BEDIENUNGSANLEITUNG L DN 9850 FL PIR DE 3925 BRENNENSTUHL

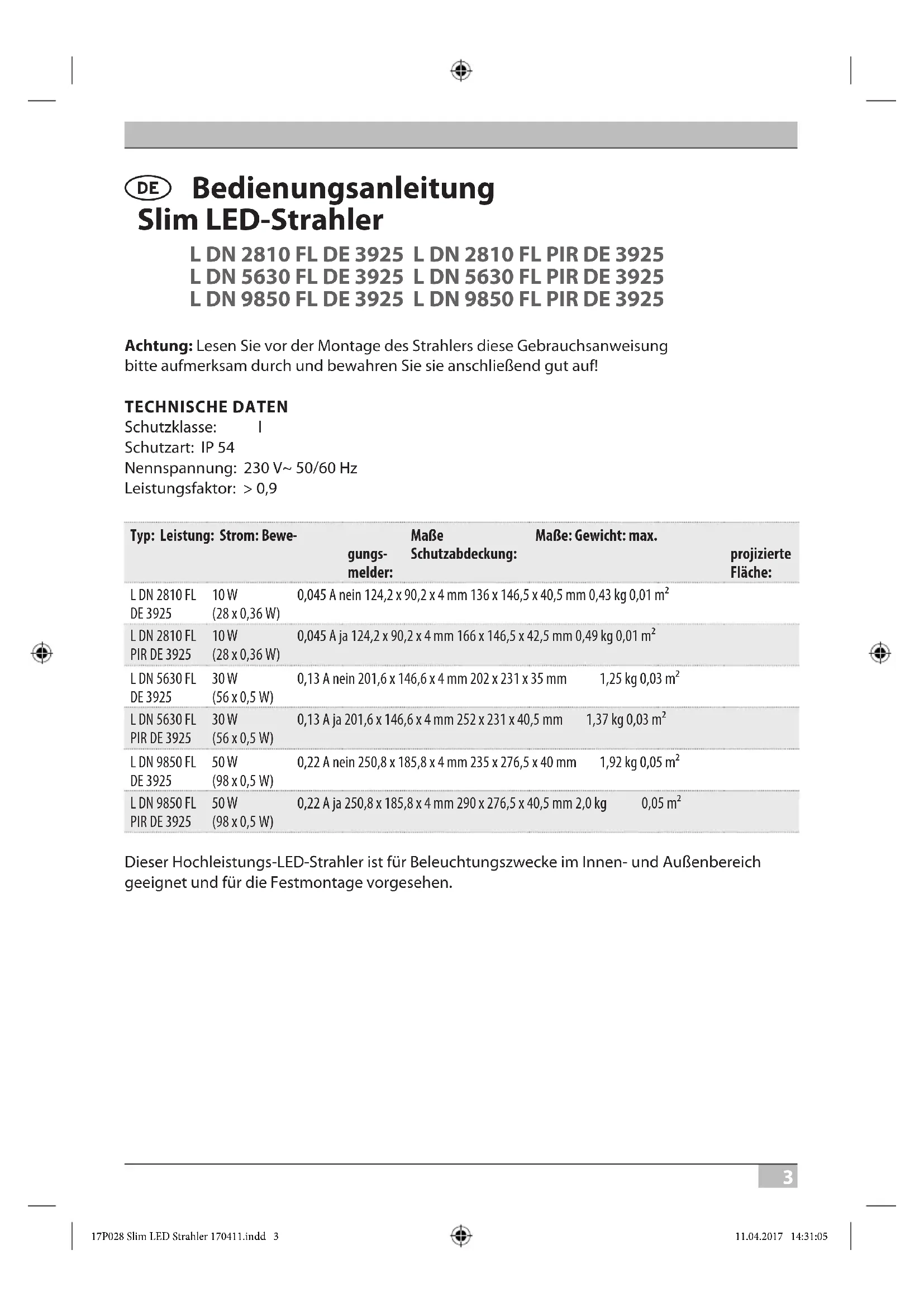

DE Bedienungsanleitung Slim LED-Strahler

L DN 2810 FL DE 3925 L DN 2810 FL PIR DE 3925 L DN 5630 FL DE 3925 L DN 5630 FL PIR DE 3925 L DN 9850 FL DE 3925 L DN 9850 FL PIR DE 3925

Achtung: Lesen Sie vor der Montage des Strahlers diese Gebrauchsanweisung bitte aufmerksam durch und bewahren Sie sie anschließend gut auf!

TECHNISCHE DATEN

Schutzklasse: I

Schutzart: IP 54

Nennspannung: 230 V\~ 50/60 Hz

Leistungsfaktor: > 0,9

Typ: Leistung: Strom: Bewe-			Maße Schutzabdeckung:	Maße: Gewicht: max.	projizierte Fläche:
		gungs-melder:
L DN 2810 FL DE 3925	10 W(28 x 0,36 W)	0,045 A nein 124,2 x 90,2 x 4 mm 136 x 146,5 x 40,5 mm 0,43 kg 0,01 m^2
L DN 2810 FL PIR DE 3925	10 W(28 x 0,36 W)	0,045 A ja 124,2 x 90,2 x 4 mm 166 x 146,5 x 42,5 mm 0,49 kg 0,01 m^2
L DN 5630 FL DE 3925	30 W(56 x 0,5 W)	0,13 A nein 201,6 x 146,6 x 4 mm 202 x 231 x 35 mm		1,25 kg 0,03 m^2
L DN 5630 FL PIR DE 3925	30 W(56 x 0,5 W)	0,13 A ja 201,6 x 146,6 x 4 mm 252 x 231 x 40,5 mm		1,37 kg 0,03 m^2
L DN 9850 FL DE 3925	50 W(98 x 0,5 W)	0,22 A nein 250,8 x 185,8 x 4 mm 235 x 276,5 x 40 mm		1,92 kg 0,05 m^2
L DN 9850 FL PIR DE 3925	50 W(98 x 0,5 W)	0,22 A ja 250,8 x 185,8 x 4 mm 290 x 276,5 x 40,5 mm 2,0 kg		0,05 m^2

Dieser Hochleistungs-LED-Strahler ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet und für die Festmontage vorgesehen.

Abb. 1

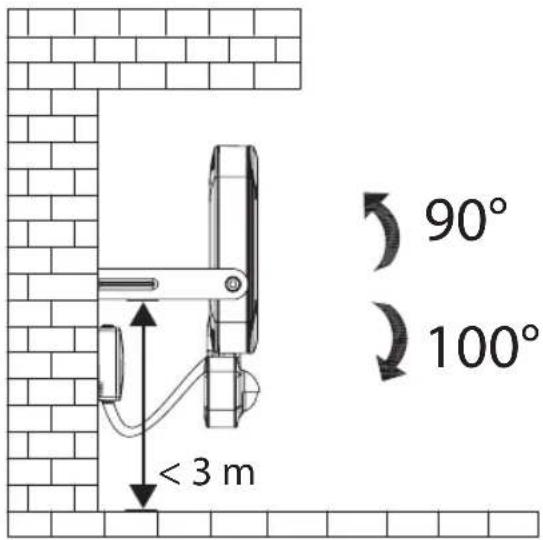

Der Strahler muss in einer Höhe von weniger als 3 m montiert werden (Abb. 1). Empfohlene Montagehöhe bei Modellen mit Bewegungsmelder 2,5 m. Der Strahler darf nicht für andere Zwecke eingesetzt werden.

SICHERHEITSHINWEISE

1. Die Installation und Wartung des Strahlers muss durch eine qualifizierte Fachkraft erfolgen.
2. Elektroinstallationen dürfen nur unter Einhaltung der Sicherheitsvorschriften (VDE 0100 für Deutschland) durchgeführt werden.
3. Zum Anschluss muss eine VDE-zertifizierte Anschlussleitung (mindestens H05RN-F 3G1,0) verwendet werden.
4. Der Strahler muss ordnungsgemäß geerdet werden.
5. Der Strahler darf ohne alle ordnungsgemäß angebrachten Dichtungsringe nicht benutzt werden!
6. LED-Strahler sind extrem hell. Bitte niemals direkt in das Licht schauen.
7. Eine zerstörte Schutzabdeckung muss vor weiterer Benutzung des Strahlers durch eine Original Brennenstuhl Schutzabdeckung ersetzt werden.

1. Wenn die Netzanschlussleitung des Strahlers oder die Anschlussbox beschädigt wird, muss sie durch eine qualifizierte Fachkraft ersetzt werden, um Gefährdungen zu vermeiden.

MONTAGE UND ANSCHLUSS AN STROMVERSORGUNG

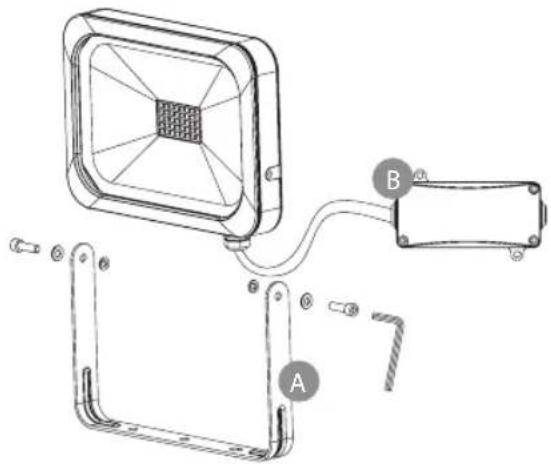

Haltebügel A, Anschlussbox B, Bewegungsmelder C

Abb. 2

1. Schalten Sie vor der Installation stets die Spannungsversorgung ab.
2. Montage-Position: Der Strahler sollte idealer Weise mit der Wandhalterung befestigt werden.
3. Entfernen Sie den Haltebügel von dem Strahler (Abb. 2).
4. Markieren Sie die Position der Bohrlöcher für die Befestigung des Haltebügels und bohren Sie entsprechende Löcher in die Wand. Befestigen Sie den Bügel mit geeigneten Schrauben an der Wand.
5. Öffnen Sie die vormontierte Anschlussbox.
6. Führen Sie die Anschlussleitung durch den mit einer Dichtung versehenen Kabeleingang und schließen Sie sie entsprechend der Abb. 3 an der Lüsterklemme an (N = blaues Kabel, Ⓥ = grün/gelbes Kabel, L = braunes Kabel).
7. Stellen Sie sicher, dass die Anschlussleitung ausreichend durch die Zugentlastung fixiert wird.
8. Schrauben Sie die Abdeckung wieder auf die Anschlussbox. Achten Sie auf den korrekten Sitz der Dichtung.
9. Befestigen Sie den Strahler am Haltebügel.
10. Stellen Sie die gewünschte Position der Lampe ein und ziehen Sie die Schrauben fest.

FUNKTIONSBESCHREIBUNG

(nur für Versionen mit Bewegungsmelder)

Diese Lampe ist mit einem Infrarot-Sensor ausgestattet. Sie schaltet sich automatisch an, wenn der Sensor im Umfeld Bewegungen feststellt.

Richten Sie den Bewegungsmelder möglichst nicht auf Schwimmbecken, Heizluftabzüge, Klimaanlagen oder Objekte, die starken Temperaturschwankungen ausgesetzt sind. Vermeiden Sie, den Bewegungsmelder auf Bäume oder Büsche zu richten oder auf Plätze, an denen sich oft Haustiere aufhalten könnten. Der Bewegungsmelder kann horizontal nach rechts und links gedreht werden. Beachten Sie bei der Anbringung des Strahlers, dass der Bewegungsmelder am empfindlichsten auf Bewegungen reagiert, die quer durch sein Erfassungsfeld laufen und am wenigsten empfindlich bei Bewegungen, die direkt auf das Gerät zulaufen.

BEWEGUNGSMELDER EINSTELLEN

Abb. 4

10 ± 5 sec. - 5 ± 1 min. 0 - 2000 LUX

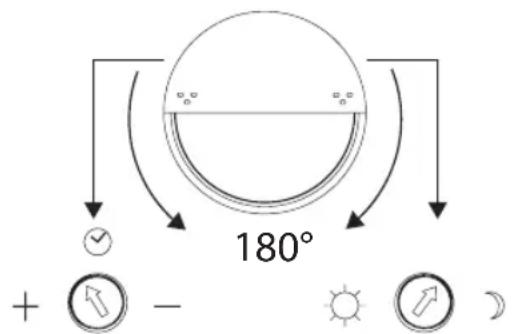

Drehen Sie die Abdeckung des Bewegungsmelders um 180° nach unten, dann erscheinen zwei Regler (siehe Abb. 4).

Zeiteinstellung (Uhrsymbol, links):

Mit diesem Regler können Sie eine beliebige Einschaltzeit zwischen ca. 10 Sekunden und 5 Minuten wählen, nachdem die letzte Bewegung erfasst wurde. Durch Drehen des TIME-Reglers im Uhrzeigersinn nimmt die Zeitspanne ab, gegen den Uhrzeigersinn nimmt sie zu.

Lichteinstellung (Sonne- und Mondsymbol, rechts):

Die Lichteinstellung bestimmt, ab welcher Helligkeit der Sensor des Strahlers einschaltet. Die Position (★) zeigt an, dass der Sensor am Tag und in der Nacht arbeitet, in der Position (☐) arbeitet der Sensor nur bei Nacht. Zum Einstellen warten Sie, bis die gewünschte Umgebungshelligkeit erreicht ist. Drehen Sie den Lichteinstellungsregler ganz auf das Symbol (☐). Drehen Sie den Regler langsam in Richtung Symbol (★), bis sich der Strahler durch Bewegung einschaltet.

Der Strahler wird sich nun ab der eingestellten Helligkeit beim Erkennen einer Bewegung einschalten.

Bewegungsmelder: passiver Infrarotsensor

Erfassungsbereich: bis zu 12 m/bis zu 90° (horizontal)

Zeiteinstellung: ca. 10 sec. bis 5 min.

Umgebungshelligkeit: 0 – 2000 Lux

WARTUNG

Achtung: Die LED-Leuchte enthält keine Komponenten, die gewartet werden müssen. Die LED-Lichtquelle dieser Leuchte darf nur vom Hersteller oder einem von ihm beauftragten Servicetechniker oder einer vergleichbar qualifizierten Person ersetzt werden. Öffnen Sie niemals die Leuchte bei eingestecktem Netzstecker.

Vorsicht: Lebensgefahr durch elektrischen Schlag!

REINIGUNG

Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

ENTSORGUNG

ktrogeräte umweltgerecht entsorgen!

Elektrogeräte gehören nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
