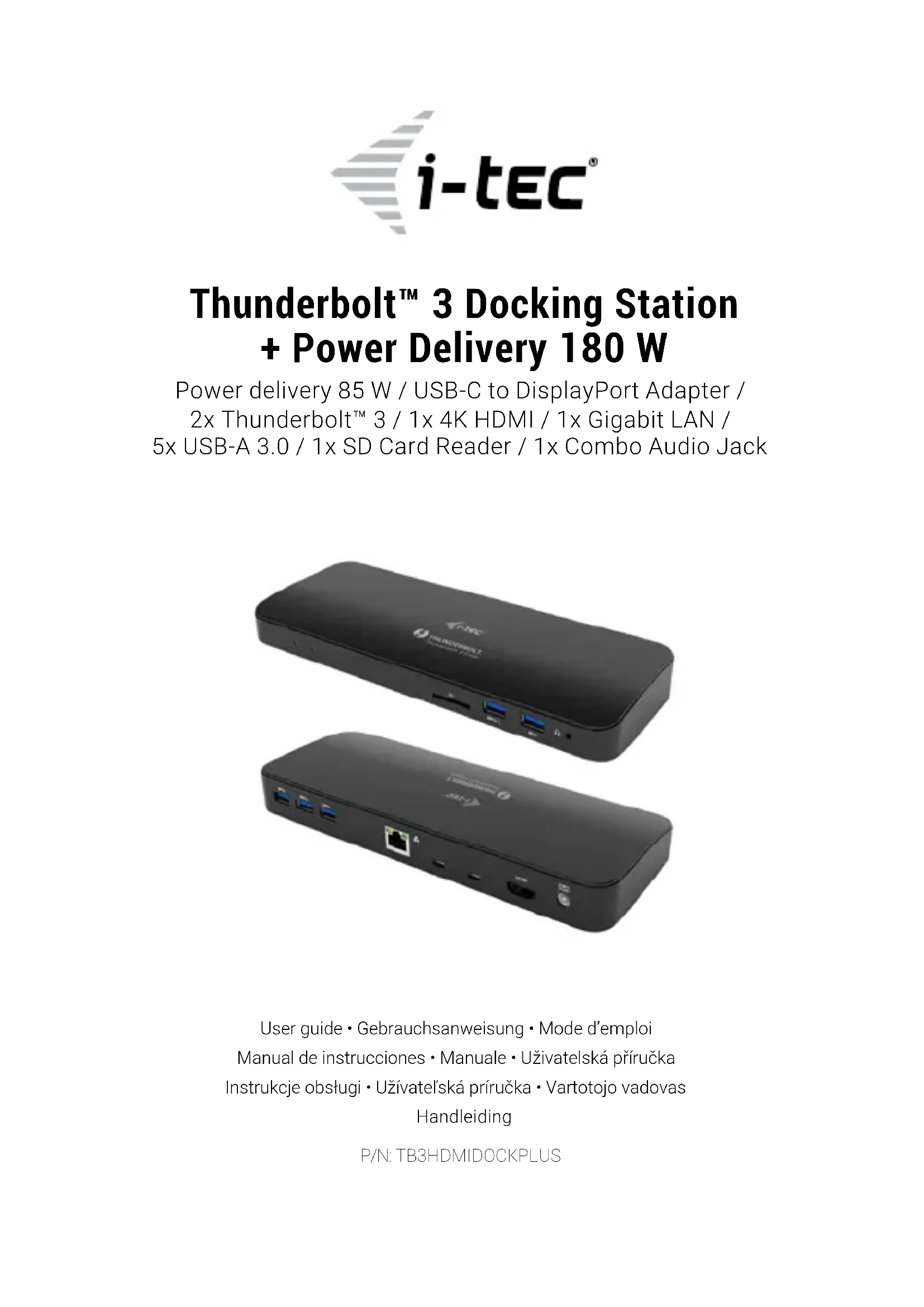

Thunderbolt 3 - Station d'acceuil i-TEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil Thunderbolt 3
Marque	i-TEC
Modèle	Thunderbolt 3 avec Power Delivery 85 W
Alimentation	Adaptateur secteur externe : 20 V / 9 A (180 W)
Connectivité vidéo	1x HDMI (4K @ 60 Hz), 2x Thunderbolt 3 (1x 5K @ 60 Hz, 1x PD 85 W)
Ports USB	5x USB-A 3.0 (dont 1 avec charge rapide BC 1.2)
Réseau	1x Ethernet RJ45 Gigabit (10/100/1000 Mbps)
Audio	1x prise combo casque/microphone 3,5 mm (2.1 canaux)
Lecteur de carte	Lecteur de carte SD (SD 3.0)
Alimentation de l'hôte	Power Delivery jusqu'à 85 W via Thunderbolt 3
Systèmes d'exploitation pris en charge	Windows 10 (32/64 bits), macOS Sierra 10.12 et versions ultérieures
Installation des pilotes	Automatique sous Windows 10 et macOS
Résolution maximale (moniteur unique)	5K (5120 x 2880 @ 60 Hz) via Thunderbolt 3
Résolution maximale (double moniteur)	2x 4K (4096 x 2160 @ 60 Hz)
Compatibilité matérielle	Ordinateur portable ou tablette avec port Thunderbolt 3
Contenu du colis	Station d'accueil, câble Thunderbolt 3 (70 cm), adaptateur USB-C vers DisplayPort (100 cm), adaptateur secteur, guide de démarrage rapide
Sécurité	Ne pas exposer aux températures extrêmes ni à l'humidité. Utiliser sur surface plane. Conserver le manuel.
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Réparabilité	En cas de dysfonctionnement, contacter le service après-vente ([e-mail]). Pas de pièces détachées fournies.
Informations générales	Conforme à la réglementation européenne sur les déchets (recyclage).

FOIRE AUX QUESTIONS - Thunderbolt 3 i-TEC

Comment connecter un moniteur externe à la station d'accueil ?

Utilisez un câble HDMI ou Thunderbolt 3 pour relier le moniteur au port correspondant de la station. Pour l'HDMI, un câble version 2.0 ou supérieure est recommandé. La station prend en charge jusqu'à deux moniteurs simultanément.

Quelle est la résolution maximale prise en charge ?

Avec un seul moniteur via Thunderbolt 3, vous pouvez atteindre une résolution 5K (5120x2880 @ 60 Hz). Avec deux moniteurs, la résolution maximale est de 4K (4096x2160 @ 60 Hz) chacun.

Mon ordinateur portable ne reconnaît pas la station d'accueil. Que faire ?

Vérifiez que votre ordinateur dispose d'un port Thunderbolt 3 actif. Assurez-vous que le câble Thunderbolt 3 est bien connecté. Sous Windows 10 ou macOS, les pilotes s'installent automatiquement ; une connexion Internet peut être nécessaire.

La station d'accueil peut-elle recharger mon ordinateur portable ?

Oui, le port Thunderbolt 3 avec Power Delivery peut fournir jusqu'à 85 W pour recharger votre ordinateur portable, à condition que ce dernier soit compatible avec la recharge USB-C/Thunderbolt 3.

Combien de ports USB sont disponibles et à quelle vitesse ?

La station dispose de 5 ports USB-A 3.0 offrant un débit allant jusqu'à 5 Gb/s. Un des ports supporte la charge rapide selon la spécification BC 1.2.

Puis-je utiliser la station avec un ordinateur équipé d'un port USB-C (non Thunderbolt) ?

Non, la station nécessite un port Thunderbolt 3 natif pour fonctionner. Une connexion USB-C standard n'est pas suffisante, même si le connecteur est physiquement compatible.

Comment brancher un casque ou un microphone ?

Utilisez la prise combo 3,5 mm à l'avant de la station. Elle prend en charge à la fois le casque et le microphone (2.1 canaux).

La station d'accueil est-elle compatible avec macOS ?

Oui, elle fonctionne avec macOS Sierra 10.12 et versions ultérieures. Les pilotes sont installés automatiquement.

Que signifie le voyant lumineux sur le panneau avant ?

Le voyant vert indique que l'alimentation est connectée. Le voyant bleu s'allume lorsque la station est connectée à un périphérique Thunderbolt 3.

Où puis-je télécharger les pilotes ou le manuel ?

Le manuel et les pilotes sont disponibles sur le site www.i-tec.cz/fr/ sous l'onglet «Manuels, pilotes». En cas de problème, contactez le support à [e-mail].

MODE D'EMPLOI Thunderbolt 3 i-TEC

Veuillez tire attentivement le manuel dans son intégrabilité. Un manuel détaillé est disponible sur notre site www.i-tec.cz/fr/ sous l'onglet «Manuels, pilotes». Si vous avez des problèmes, vuillez contacter nous équipes support à [e-mail]

ESPANOL

Nous you remercions d'avoir achete la station d'accueil i-tec ; notre produit you permettra de connecter vos appearels favoris via un seul cable Thunderbolt 3 vers un ordinate portable ou une tablette possedant une interface Thunderbolt 3. La station d'accueil possede 1x interfaces HDMI et 2x interface Thunderbolt 3 (1x Power Delivery 85 W), 1x interface Ethernet GLAN RJ-45, 5 interfaces USB-A 3.0 ( avec un port de charge rapide specifications BC 1.2), 1x port audio Combo (casque et microphone), 1x entree pour alimentation exte et un interrupteur marche / arret, 1x SD Card Reader.

CONTENU DU COLIS

• Station d'accueil i-tec Thunderbolt™ 3 + Power Delivery 85 W
  Cable Thunderbolt 3 (70 cm)
  Adaptateur USB-C vers DisplayPort (100 cm)
  Adaptateur secteur (sortie DC: 20V/9A, cable DC 150 cm, AC cable 170cm)
  Démarrage rapide

SPECIFICATIONS ET DESCRIPTION

Panneau avant:

1. LED alimentation - s'allume en vert après connexion à l'alimentation
2. LED Thunderbolt 3 - s'allume en bleu après connexion de la station d'accueil au
   dispositif Thunderbolt 3
3. Lecteur de carte SD (spec SD 3.0)
4. Port USB-A 3.0 permutant la charge rapide, Specification BC 1.2
5. Port USB-A 3.0 - transfert de données à super-vitesse (5 Gb / s), supporte la fonction
   USB Hot Swapping
6. Prise audio combo 3,5 mm (2.1 CH)

Panneau arriere :

1. 3x ports USB-A 3.0 - transfert de données a super vitesse (5Gb / s), supporte la fonction USB Hot Swapping
2. Port Ethernet GLAN RJ-45 - Supporte 10 / 100 / 1000 Mbps
3. Port de données Thunderbolt 3 - pour connecter un péripérisque avec port
   Thunderbolt ≈ 3 / USB-C à la station d'accueil. Il est possible de connecter un autre moniteur Thunderbolt ≈ 3 avec une résolution allant jusqu'à 5K
4. port de données / Power Delivery - pour connecter la station d'accueil au port Thunderbolt 3 de votre ordinateur ou pour connecter un équipement disposant de la technologie Thunderbolt 3 à la station d'accueil, le port supporte la fonction Power Delivery profil 5, max.85W.
5. Port HDMI - resolution 4K Ultra HD jusqu'à 4096x2160@60Hz
6. Prise d'alimentation Jack pour adaptateur secteur (DC 20 V / 9 A)

Autres specifications:

Exigences matérielles : Ordinateur portable / tablette possédant une interface Thunderbolt™ 3 libre

Systèmes d'exploitation : Windows 10 32/64 bit, macOS Sierra 10.12
Windows 10 et macOS - installation automatique des pilotes du système d'exploitation.

CONNEXION DE L'INTERFACE HDMI / THUNDERBOLT™ 3

Utilise le cable HDMI / Thunderbolt 3 pour connecter le moniter à la station d'accueil (pour HDMI, nous recommendons un cable version 2.0 ou supérieur). Lors de installation d'un moniter supplémentaire, le moniter de l'ordinateur portable peut scintiller, ce qui est un état normal. La station de accueil neuf en charge jusqu'à deux moniteurs. Interface graphique: 1x HDMI et 1x Thunderbolt 3. Résolution :

12 montré connecté via le cable Thunderbolt * 3 - résolution 5K jusqu'à 5120x2880@60Hz la prise HDMI de disconnecté automatiquement avec une résolution 5K

2 moniteurs connectés simultanément (1x 1x interface Thunderbolt™ 3), résolution 4K allant jusqu'à 4096x2160 à 60Hz

FRANCAISIRIANI

CONSIGNES DE SECURITE

• Ne pas exposer aux températures extrêmes et à l'humidité de l'air.

• Utilisez l'appareil sur des surfaces planes - cela empêchera au produit de glisser et de s'endommager.

• Conservéz le mode d'emploi pour utilisation ultérieure.

En collaboration avec le service après-vente:

• Verifiez la fonctionnalité si le produit a été endommagé.

• Envoyer le périsérique au service après-vente s'il ne fonctionne pas conformément au mode d'emploi.

RÉPONSES AUX QUESTIONS FRéQUÉMMENT POSÉES

A votre disposition sur notre page web www.i-tec.cz/fr/, ou se trouvent sous I'onglet de

FAQ 喜 qui correspondent au respectif produit.

INTRODUCCION

Ce dispositif est revetu du marquage avec le symbole de recyclage indiqué ci-dessus. Ca veut dire, qu'une fois décoluée la vie utile dudit dispositif, vous vous Voyez dans l'obligation d'assurer, que le dispositif se trouve déposé en un respectif centre de collecte, dûment établi à cette fin, et non en d'autres centres de ramassage qui soient destinées à déposer de courants déchets municipaux non triés. De cette manière, on contribue considérablement à une amélioration en matière d'environnement où nous vivons tous. (Seulement pour l'Union Européenne).
