Thunderbolt 3 - Dockstation i-TEC - Kostenlose Bedienungsanleitung

Produkttyp	Thunderbolt 3 Dockingstation
Marke	i-TEC
Modell	Thunderbolt 3 mit Power Delivery 85 W
Stromversorgung	Externes Netzteil: 20 V / 9 A (180 W)
Videoanschlüsse	1x HDMI (4K @ 60 Hz), 2x Thunderbolt 3 (1x 5K @ 60 Hz, 1x PD 85 W)
USB-Anschlüsse	5x USB-A 3.0 (davon 1 mit Schnellladung BC 1.2)
Netzwerk	1x Ethernet RJ45 Gigabit (10/100/1000 Mbit/s)
Audio	1x Kombi-Kopfhörer/Mikrofonbuchse 3,5 mm (2.1 Kanäle)
Kartenleser	SD-Kartenleser (SD 3.0)
Host-Stromversorgung	Power Delivery bis zu 85 W über Thunderbolt 3
Unterstützte Betriebssysteme	Windows 10 (32/64 Bit), macOS Sierra 10.12 und neuere Versionen
Treiberinstallation	Automatisch unter Windows 10 und macOS
Maximale Auflösung (Einzelmonitor)	5K (5120 x 2880 @ 60 Hz) über Thunderbolt 3
Maximale Auflösung (Doppelmonitor)	2x 4K (4096 x 2160 @ 60 Hz)
Hardware-Kompatibilität	Laptop oder Tablet mit Thunderbolt 3-Anschluss
Lieferumfang	Dockingstation, Thunderbolt 3-Kabel (70 cm), USB-C-auf-DisplayPort-Adapter (100 cm), Netzteil, Schnellstartanleitung
Sicherheit	Nicht extremen Temperaturen oder Feuchtigkeit aussetzen. Auf einer ebenen Fläche verwenden. Bedienungsanleitung aufbewahren.
Pflege und Reinigung	Vor der Reinigung vom Netz trennen. Mit einem trockenen, weichen Tuch reinigen. Keine Scheuermittel verwenden.
Reparierbarkeit	Bei Fehlfunktion den Kundendienst kontaktieren ([e-mail]). Keine Ersatzteile im Lieferumfang enthalten.
Allgemeine Informationen	Entspricht der europäischen Abfallverordnung (Recycling).

Häufig gestellte Fragen - Thunderbolt 3 i-TEC

Wie schließe ich einen externen Monitor an die Dockingstation an?

Verwenden Sie ein HDMI- oder Thunderbolt 3-Kabel, um den Monitor an den entsprechenden Anschluss der Dockingstation anzuschließen. Für HDMI wird ein Kabel der Version 2.0 oder höher empfohlen. Die Dockingstation unterstützt bis zu zwei Monitore gleichzeitig.

Was ist die maximal unterstützte Auflösung?

Mit einem einzelnen Monitor über Thunderbolt 3 können Sie eine Auflösung von 5K (5120x2880 @ 60 Hz) erreichen. Mit zwei Monitoren beträgt die maximale Auflösung jeweils 4K (4096x2160 @ 60 Hz).

Mein Laptop erkennt die Dockingstation nicht. Was tun?

Überprüfen Sie, ob Ihr Computer über einen aktiven Thunderbolt 3-Anschluss verfügt. Stellen Sie sicher, dass das Thunderbolt 3-Kabel richtig angeschlossen ist. Unter Windows 10 oder macOS installieren sich die Treiber automatisch; eine Internetverbindung kann erforderlich sein.

Kann die Dockingstation meinen Laptop aufladen?

Ja, der Thunderbolt 3-Anschluss mit Power Delivery kann bis zu 85 W zum Aufladen Ihres Laptops bereitstellen, sofern dieser mit USB-C/Thunderbolt 3-Laden kompatibel ist.

Wie viele USB-Anschlüsse sind verfügbar und mit welcher Geschwindigkeit?

Die Dockingstation verfügt über 5 USB-A 3.0-Anschlüsse mit einer Datenrate von bis zu 5 Gbit/s. Einer der Anschlüsse unterstützt Schnellladung gemäß BC 1.2-Spezifikation.

Kann ich die Dockingstation mit einem Computer mit USB-C-Anschluss (nicht Thunderbolt) verwenden?

Nein, die Dockingstation benötigt einen nativen Thunderbolt 3-Anschluss, um zu funktionieren. Ein normaler USB-C-Anschluss reicht nicht aus, auch wenn der Stecker physisch kompatibel ist.

Wie schließe ich einen Kopfhörer oder ein Mikrofon an?

Verwenden Sie die 3,5-mm-Kombibuchse an der Vorderseite der Dockingstation. Sie unterstützt sowohl Kopfhörer als auch Mikrofon (2.1 Kanäle).

Ist die Dockingstation mit macOS kompatibel?

Ja, sie funktioniert mit macOS Sierra 10.12 und neueren Versionen. Die Treiber werden automatisch installiert.

Was bedeutet die Leuchtanzeige auf der Vorderseite?

Die grüne LED zeigt an, dass die Stromversorgung angeschlossen ist. Die blaue LED leuchtet, wenn die Dockingstation mit einem Thunderbolt 3-Gerät verbunden ist.

Wo kann ich die Treiber oder das Handbuch herunterladen?

Das Handbuch und die Treiber sind auf der Website www.i-tec.cz/fr/ unter dem Reiter „Handbücher, Treiber“ verfügbar. Bei Problemen kontaktieren Sie den Support unter [e-mail].

BEDIENUNGSANLEITUNG Thunderbolt 3 i-TEC

Bitte lessen Sie das gesamte Handbuch sorgfältig durch. Die ausfuhrliche Gebrauchsanweisung ist auch auf unserer Websites www.l-tec.cz/de/ unter Benutzerhandbuch, Treiber" bei diesen Produkt zu finden. Wenn Sie Probleme haben, kontaktieren Sieitte unser Support-Team unter: [e-mail]

FRANÇAIS

Wir bedanken uns fur den Kauf von i-tec Thunderbolt™ 3 Docking Station, die es他们在ermoglich, ihre Lieblingserge an Notebook oder Tablet-PC mit Thunderbolt™ 3 Port mit Hilfe von Thunderbolt™ 3 anzuschlieben. Vorhandene Anschlisse: 1x HDMI Port und2x Thunderbolt™ 3 port (1x Power Delivery 85 W), 1x Ethernet GLAN RJ-45 Port, 5x USB-A3.0 Port (ein Schnelladeport mit BC 1.2 SEzification), 1x Combo Audio Port (Kopflörmer mit Mikrofon), 1x Eingang fur externe DC Versorgung und 1x SD Card Reader

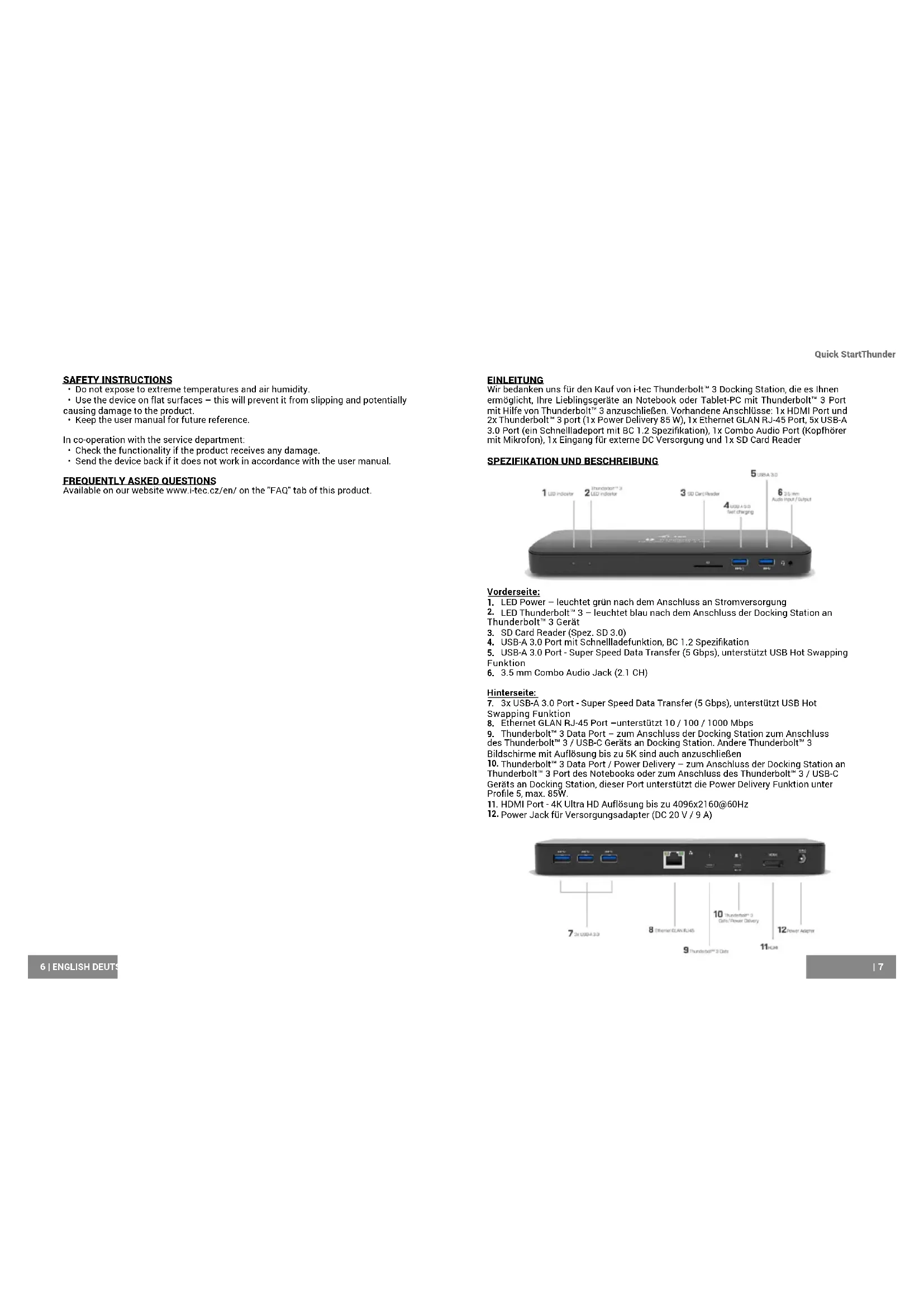

SPEZIFIKATION UND BESCHREIBUNG

Vorderseite:

1. LED Power - leuchtet grün nach dem Anschluss an Stromversorgung
2. LED Thunderbolt™ 3 - leuchtet blau nach dem Anschluss der Docking Station an
   ThunderboltTM 3 Gerät
3. SD Card Reader (Spez. SD 3.0)
4. USB-A 3.0 Port mit Schnelladefunktion, BC 1.2 Spezifikation
5. USB-A 3.0 Port - Super Speed Data Transfer (5 Gbps), unterstützt USB Hot Swapping
   Funktion
6. 3.5 mm Combo Audio Jack (2.1 CH)

Hinterseite:

1. 3x USB-A 3.0 Port - Super Speed Data Transfer (5 Gbps), unterstutz USB Hot
   Swapping Funktion
2. Ethernet GLAN RJ-45 Port -unterstützt 10 / 100 / 1000 Mbps
3. Thunderbolt™ 3 Data Port - zum Anschluss der Docking Station zum Anschluss
   des Thunderbolt™ 3 / USB-C Geräts an Docking Station. Andere Thunderbolt™ 3
   Bildschirme mit Auflösung bis zu 5K sind auch anzuschlieben
4. Thunderbolt™ 3 Data Port / Power Delivery - zum Anschluss der Docking Station an
   Thunderbolt 3 Port des Notebooks oder zum Anschluss des Thunderbolt 3 / USB-C
   Geräts an Docking Station, dieser Port unterstützt die Power Delivery Funktion unter
   Profile 5.max.85W
   11.HDMI Port - 4K Ultra HD Auflösung bis zu 4096x2160@60Hz
5. Power Jack für Versorgungsadapter (DC 20 V / 9 A)

Weitere Spezifikation:

Abmessungen: 229 x 87 x 27 mm
Gewicht: 457g

LIEFERUMFANG

• i-tec Thunderbolt™ 3 Docking Station + Power Delivery 85 W
  Thunderbolt 3 Kabel (70 cm)
  USB-C auf DisplayPort adapter (100 cm)
  Versorgungsadapter (DC Ausgang: 20 V / 9 A, DC Kabel 150 cm, AC kabel 170cm)
• Quick Start

SYSTEMANFORDERUNGEN

Hardware-Anforderungen: Notebook / Tablet-PC mit einem freien Thunderbolt™ 3 Port

Betriebssystem: Windows 10 32/64 bit, macOS Sierra 10.12 und hoher.

Windows 10 und macOS - automatische Treiberinstallation von BS.

ANSCHLUSS VON HDMI / THUNDERBOLT™ 3 DES BILDSCHIRMS

Für den Anschluss des Bildschirms an die Docking Station ist das HDMI / Thunderbolt ¹³ Kabel zu verwenden (flr HDMI empfehlen wir Kabel Version 2.0 und higher zu benutzten). Kabel. Wahlend der Installation eines zusätzlichen Bildschirms an Notebook / Tablet PC kann der Bildschirm blinzel, es Goes um Standardprozess. Die Docking Station understands den Anschluss von max. zwei Bildschirmen.

Grafikschnittstelle: 1x HDMI und 1x Thunderbolt™ 3.

Auflösung:

1 Bildschirm angeschlossen über Thunderbolt 3 Kabel - Auflösung bis zu 5K 5120x2880@60Hz, HDMI wird bei 5K Auflösung automatisch abgeschalte

2 Bildschirne gleichzeitig angeschlossen (1x HDMI + 1x Thunderbolt™ 3), Auflossung bis zu 4K 4096x2160@60Hz

SICHERHEITSHINWEISE

• Extremen Temperatures und Luftfeuchtigkeit nicht ausstellen.
• Gerä auf flachen Unterlagen nutzen - so vermeiden Sie Abrutschen und Sturz auf den Boden.
  Bewahren Sie das Benutzerhandbuch für spätere Verwendung auf.

In Zusammenarbeit mit der Serviceabteilung:

• Überprüfen Sie die Funktionsfähigkeit nach einem Sturz ins Wasser oder auf den Boden.

• Überprüfen Sie die Funktionsfähigkeit bei Bruch des Deckels.

• Reklamieren Sie das Gerat, wenn es nicht so Funktioniert, wie im Benutzerhandbuch beschrieben.

HAUFIG GESTELLTE FRAGEN

Verflübar auf unserer Website www.i-tec.cz/de/ auf der Registerkarte "FAQ"这点es Produktus.

INTRODUCTION

Dieses Produkttragt das Recycling-Symbol gemäß der EU-Richtinie. Das bedeutet, dass das Gerät am Ende der Nutzungszheit bei einer communalen Sammelstelle zum recycleln abgegeben werden muss, (kostenloss). Eine Entsorgung über den Haus-/Restmull ist nicht gestattet. Dies ist ein aktiver Beitragzum Umweltschutz. (Nur innerhalb der EU).
