CHAR-BROIL Professional 4400 B - Barbecue

Professional 4400 B - Barbecue CHAR-BROIL - Notice d'utilisation et mode d'emploi gratuit

Name: Professional 4400 B
Brand: CHAR-BROIL
Rating: 5.5 (109 reviews)

Retrouvez gratuitement la notice de l'appareil Professional 4400 B CHAR-BROIL au format PDF.

📄 120 pages

FR 💬 Question IA ❓ 10 questions ⚙️ Specs

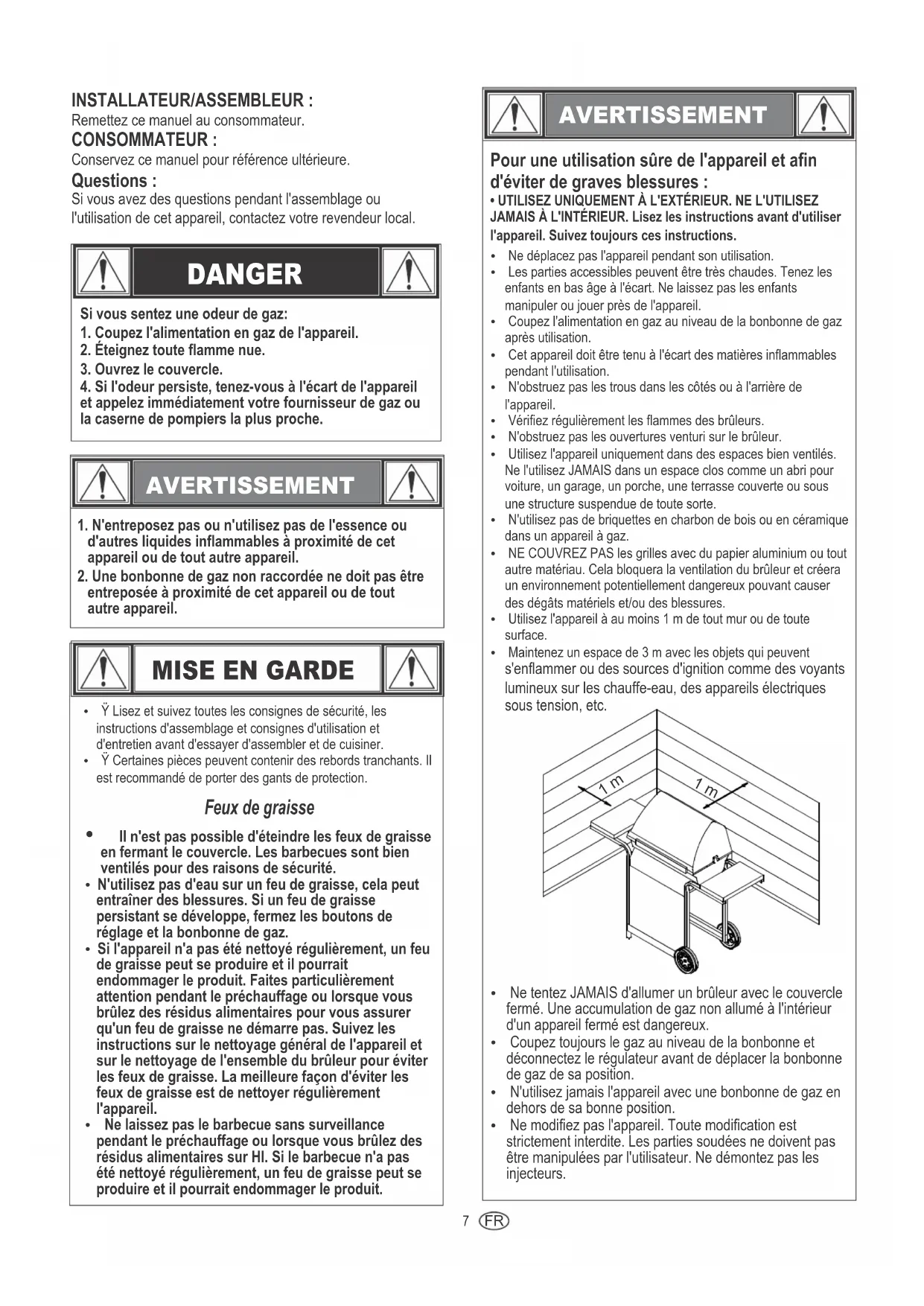

Notice CHAR-BROIL Professional 4400 B - page 7

Voir la notice :

Assistant notice

En attente de votre message

Informations produit

Marque : CHAR-BROIL

Modèle : Professional 4400 B

Catégorie : Barbecue

Caractéristiques	Détails
Type de barbecue	Barbecue à gaz
Nombre de brûleurs	4 brûleurs principaux
Puissance totale	12 kW
Surface de cuisson	3200 cm²
Matériau de la grille	Acier inoxydable
Système d'allumage	Allumage électronique
Régulateurs de chaleur	Contrôle de la température sur chaque brûleur
Étagère latérale	Oui, avec espace de rangement
Dimensions (L x l x H)	145 x 60 x 110 cm
Peso	45 kg
Accessoires inclus	Grilles de cuisson, couvercle, thermomètre intégré
Entretien	Nettoyage régulier des grilles et des brûleurs
Consignes de sécurité	Utiliser en extérieur, éloigner des matériaux inflammables
Garantie	2 ans sur les pièces

FOIRE AUX QUESTIONS - Professional 4400 B CHAR-BROIL

Comment puis-je allumer le barbecue CHAR-BROIL Professional 4400 B ?

Pour allumer le barbecue, ouvrez le couvercle, ouvrez la valve du gaz, puis appuyez sur le bouton d'allumage. Si cela ne fonctionne pas, utilisez une allumette longue pour allumer manuellement les brûleurs.

Que faire si le barbecue ne s'allume pas ?

Vérifiez d'abord si la bouteille de gaz est pleine et bien connectée. Assurez-vous également que les vannes de gaz sont ouvertes. Si le problème persiste, consultez le manuel pour des instructions spécifiques sur le système d'allumage.

Comment nettoyer le gril du barbecue ?

Pour nettoyer le gril, laissez-le chauffer pendant 15 minutes, puis utilisez une brosse en métal pour enlever les résidus. Une fois refroidi, vous pouvez essuyer les grilles avec un chiffon humide et du savon doux.

Quelle est la capacité de cuisson du CHAR-BROIL Professional 4400 B ?

Le CHAR-BROIL Professional 4400 B a une capacité de cuisson de 4 400 cm², ce qui permet de cuisiner pour plusieurs personnes en même temps.

Comment puis-je régler la température du barbecue ?

La température peut être réglée en ajustant les vannes de gaz pour chaque brûleur. Utilisez un thermomètre pour surveiller la température à l'intérieur du barbecue.

Est-ce que le barbecue CHAR-BROIL Professional 4400 B est facile à assembler ?

Oui, le barbecue est livré avec un manuel d'instructions détaillé. Comptez environ 1 à 2 heures pour l'assemblage, selon votre expérience.

Comment stocker le barbecue pendant l'hiver ?

Pour un bon stockage, nettoyez le barbecue, débranchez la bouteille de gaz, et couvrez le barbecue avec une housse résistante aux intempéries. Rangez-le dans un endroit sec si possible.

Quelle est la garantie du produit ?

Le CHAR-BROIL Professional 4400 B est généralement couvert par une garantie de 5 ans sur les brûleurs et 2 ans sur les autres pièces. Consultez le manuel pour les détails spécifiques.

Puis-je utiliser des accessoires de barbecue tiers avec ce modèle ?

Oui, vous pouvez utiliser des accessoires de barbecue tiers, à condition qu'ils soient compatibles avec les dimensions et le fonctionnement du CHAR-BROIL Professional 4400 B.

Comment puis-je régler la hauteur des pieds du barbecue ?

Les pieds sont réglables. Suivez les instructions dans le manuel pour ajuster la hauteur en fonction de vos besoins.

Téléchargez la notice de votre Barbecue au format PDF gratuitement ! Retrouvez votre notice Professional 4400 B - CHAR-BROIL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Professional 4400 B de la marque CHAR-BROIL.

MODE D'EMPLOI Professional 4400 B CHAR-BROIL

Nom de l'appareil Barbecue au gaz / Gril au gaz Débit calorifique nominal total 13,19 kW (1011,5 g/h) Catégorie de gaz I3+(28-30/37) I3B/P(30) I3B/P(50) N° de modèle 468642017, 468642017DK, 468830017, 468830017DK 468600817, 468730017 Type de gaz Butane Propane Butane, Propane ou leurs mélanges Butane, Propane ou leurs mélanges Pression du gaz 28-30 mbar 37 mbar 30 mbar 50 mbar Taille de l'injecteur taille (ø mm) Barbecue : 0,73 x 4 pcs Barbecue : 0,73 x 4 pcs Barbecue : 0,66 x 4 pcs Plaque chauffante : 0,91 x 1 pcs Plaque chauffante : ,91 x 1 pcs Plaque chauffante : 0,81 x 1

Ÿ Ÿ Lisez et suivez toutes les consignes de sécurité, les instructions d'assemblage et consignes d'utilisation et d'entretien avant d'essayer d'assembler et de cuisiner. Ÿ Ÿ Certaines pièces peuvent contenir des rebords tranchants. Il est recommandé de porter des gants de protection. Feux de graisse Ÿ Il n'est pas possible d'éteindre les feux de graisse en fermant le couvercle. Les barbecues sont bien ventilés pour des raisons de sécurité. Ÿ N'utilisez pas d'eau sur un feu de graisse, cela peut entraîner des blessures. Si un feu de graisse persistant se développe, fermez les boutons de réglage et la bonbonne de gaz. Ÿ Si l'appareil n'a pas été nettoyé régulièrement, un feu de graisse peut se produire et il pourrait endommager le produit. Faites particulièrement attention pendant le préchauffage ou lorsque vous brûlez des résidus alimentaires pour vous assurer qu'un feu de graisse ne démarre pas. Suivez les instructions sur le nettoyage général de l'appareil et sur le nettoyage de l'ensemble du brûleur pour éviter les feux de graisse. La meilleure façon d'éviter les feux de graisse est de nettoyer régulièrement l'appareil. Ÿ Ne laissez pas le barbecue sans surveillance pendant le préchauffage ou lorsque vous brûlez des résidus alimentaires sur HI. Si le barbecue n'a pas été nettoyé régulièrement, un feu de graisse peut se produire et il pourrait endommager le produit. AVERTISSEMENT Pour une utilisation sûre de l'appareil et afin d'éviter de graves blessures :• UTILISEZ UNIQUEMENT À L'EXTÉRIEUR. NE L'UTILISEZ JAMAIS À L'INTÉRIEUR. Lisez les instructions avant d'utiliser l'appareil. Suivez toujours ces instructions.Ÿ Ne déplacez pas l'appareil pendant son utilisation. Ÿ Les parties accessibles peuvent être très chaudes. Tenez les enfants en bas âge à l'écart. Ne laissez pas les enfants manipuler ou jouer près de l'appareil. Ÿ Coupez l'alimentation en gaz au niveau de la bonbonne de gaz après utilisation. Ÿ Cet appareil doit être tenu à l'écart des matières inflammables pendant l'utilisation.Ÿ N'obstruez pas les trous dans les côtés ou à l'arrière de l'appareil. Ÿ Vérifiez régulièrement les flammes des brûleurs. Ÿ N'obstruez pas les ouvertures venturi sur le brûleur. Ÿ Utilisez l'appareil uniquement dans des espaces bien ventilés. Ne l'utilisez JAMAIS dans un espace clos comme un abri pour voiture, un garage, un porche, une terrasse couverte ou sous une structure suspendue de toute sorte. Ÿ N'utilisez pas de briquettes en charbon de bois ou en céramique dans un appareil à gaz.Ÿ NE COUVREZ PAS les grilles avec du papier aluminium ou tout autre matériau. Cela bloquera la ventilation du brûleur et créera un environnement potentiellement dangereux pouvant causer des dégâts matériels et/ou des blessures. Ÿ Utilisez l'appareil à au moins 1 m de tout mur ou de toute surface. Ÿ Maintenez un espace de 3 m avec les objets qui peuvent s'enflammer ou des sources d'ignition comme des voyants lumineux sur les chauffe-eau, des appareils électriques sous tension, etc.Ÿ Ne tentez JAMAIS d'allumer un brûleur avec le couvercle fermé. Une accumulation de gaz non allumé à l'intérieur d'un appareil fermé est dangereux. Ÿ Coupez toujours le gaz au niveau de la bonbonne et déconnectez le régulateur avant de déplacer la bonbonne de gaz de sa position.Ÿ N'utilisez jamais l'appareil avec une bonbonne de gaz en dehors de sa bonne position. Ÿ Ne modifiez pas l'appareil. Toute modification est strictement interdite. Les parties soudées ne doivent pas être manipulées par l'utilisateur. Ne démontez pas les injecteurs.

Assembly Instructions, 67-78 Instructions d’assemblage, 67-78 Montageanweisungen, 67-78 Istruzioni per il montaggio, 67-78 Montage-instructies, 67-78 Montering, 67-78 Kokoamisohjeet, 67-78 Instrucciones de armado, 67-78 Instruções para Montagen, 67-78 Monteringsvejledning, 67-78 Imontering, 67-78 Smalamálsskipana, 67-78 Montážní návod, 67-78 Návod na montáž, 67-78 הבכרה תוארוה, 67-788 Position de la bonbonne Une bonbonne de 6 kg ou moins peut être posée au sol sous le plateau latéral ou à l'intérieur de l'appareil. Les plus grosses bonbonnes doivent être placées sous le plateau latéral ou uniquement derrière le barbecue. Les bonbonnes placées dans l'appareil devront avoir un diamètre maximum de 340 mm et une hauteur maximale de 400 mm. Les bonbonnes posées au sol ne doivent pas être placées sous la plaque chauffante. Exigences relatives au régulateur Un régulateur doit être utilisé avec cet appareil. Utilisez uniquement un régulateur à gaz fourni avec votre barbecue. Si un régulateur n'est pas fourni, utilisez alors uniquement un régulateur certifié selon EN16129 (Débit max. 1,5 kg/h) et approuvé pour votre pays et votre gaz indiqués dans les Données techniques. Exigences relatives au tuyau Utilisez uniquement un tuyau approuvé qui est certifié selon les normes EN et qui ne dépasse pas 1,5 m de long. Pour la Finlande, la longueur du tuyau ne doit pas dépasser 1,2 m.Avant chaque utilisation, vérifiez si les tuyaux sont coupés ou usés. Assurez-vous que le tuyau n'est pas entortillé. Assurez-vous qu'une fois connecté, le tuyau ne touche aucune surface chaude. Remplacez les tuyaux endommagés avant d'utiliser l'appareil. Remplacez le tuyau tel que requis par les exigences nationales. Conseils de sécurité Ÿ Avant d'ouvrir la vanne du gaz, vérifiez l'étanchéité du régulateur. Ÿ Lorsque l'appareil n'est pas en cours d'utilisation, fermez tous les boutons de réglage ainsi que le gaz. Ÿ Utilisez des ustensiles à long manche et des gants de cuisine pour éviter les brûlures et les éclaboussures. Utilisez des gants de protection lorsque vous manipulez des composants chauds. Ÿ La charge maximale pour la plaque chauffante (si l'appareil en est équipé) et le plateau latéral est de 4,5 kg. Diamètre minimum de 200 mm et diamètre maximum de 260 mm pour le récipient de cuisson. REMARQUE : Votre barbecue peut ne PAS être équipé d'une plaque chauffante! Ÿ Le récipient à graisse (si équipé) doit être inséré dans l'appareil et vidé après chaque utilisation. Ne retirez pas le récipient à graisse tant que l'appareil n'a pas complètement refroidi.Ÿ Soyez très prudent lorsque vous ouvrez le couvercle, puisque de la vapeur chaude peut s'échapper. Ÿ Soyez très prudent lorsque des enfants, des personnes âgées ou des animaux domestiques sont à proximité. Ÿ Si vous remarquez de la graisse ou toute autre matière chaude qui coule sur la vanne, le tuyau ou le régulateur, coupez toute l'alimentation en gaz. Déterminez la cause, corrigez-la, puis nettoyez et vérifiez la soupape, le tuyau et le régulateur avant de continuer. Effectuez un test d'étanchéité. Ÿ N'entreposez pas d'objets ou de matériaux à l'intérieur du chariot de l'appareil qui pourraient bloquer la circulation de l'air de combustion vers le dessous du panneau de commande ou de la chambre de combustion.Ÿ NE déconnectez ou NE changez PAS la bonbonne de gaz à moins de 3 m d'une flamme nue ou de toute autre source d'ignition AVERTISSEMENT Fermez les boutons de réglage et la bonbonne de gaz lorsque vous n'utilisez pas l'appareil. S'il n'y a PAS d'allumage dans les 5 secondes, fermez les boutons de réglage, attendez 5 minutes et répétez la procédure. Si le brûleur ne s'allume pas avec la vanne ouverte, le gaz continuera de s'échapper du brûleur et pourrait accidentellement s'enflammer et causer des blessures.

Dispositif d'allumage

Ne vous penchez pas au-dessus du barbecue en procédant à l'allumage.1. Tournez les vannes de régulation du brûleur en position (off). 2. Ouvrez le couvercle pendant l'allumage ou la nouvelle tentative d'allumage.3. Ouvrez le gaz de la bonbonne GPL.4. Pour allumer, appuyez et tournez le bouton du brûleur vers la position HIGH. Appuyez ensuite immédiatement et maintenez le bouton d'ALLUMAGE ÉLECTRONIQUE jusqu'à ce que le brûleur s'allume.5. S'il n'y a PAS d'allumage dans les 5 secondes, fermez les boutons de réglage , attendez 5 minutes et répétez la procédure.6. Répétez les étapes 4 et 5 pour allumer les autres brûleurs principaux. Allumage par allumette
Ne vous penchez pas au-dessus du barbecue en procédant à l'allumage.1. Tournez les vannes de régulation du brûleur en position (off).2. O uvrez le couvercle pendant l'allumage ou la nouvelle tentative d'allumage.3. Ouvrez le gaz de la bonbonne GPL.4. Placez l'allumette dans le porte-allumettes (qui est suspendu au panneau latéral du barbecue). Allumez l'allumette; puis allumez le brûleur en plaçant l'allumette à travers le trou d'allumage par allumette sur le côté du barbecue. Appuyez immédiatement sur le bouton du brûleur et tournez-le vers la position HIGH. Assurez-vous que le brûleur s'allume et reste allumé.5. Allumez les brûleurs adjacents dans l'ordre en appuyant sur les boutons de réglage et en les tournant vers la position HIGH.Cabinet ModelsCylinder PlacementCylinder of 6 kg or less may be placed on the ground under the side shelf or inside the appliance in place provided. Larger cylinders are to be placed under side shelf or behind the grill only. Cylinders placed in the appliance shall have a maximum diameter of [calculated]mm and maximum height of [calculated]mm. Cylinders placed on the ground shall not be placed under the hot plate.Cart ModelsCylinder PlacementCylinders are to be placed under side shelf or behind the grill only. Cylinders placed on the ground shall not be placed under the hot plate.Additional items that need translated: TECHNICAL DATA CHAR-BROIL, LLC Appliance Name Gas Barbeque/Gas Grill Total Nominal Heat Input 5,28 kW (384,2 g/h) Gas Category I3+(28-30/37) Model No. 468210017UK, 468211017UK Gas Type Butane Propane Gas Pressure 28-30 mbar 37 mbar Injector Size (Dia. mm) Barbecue: 0,78 x 2 pcs Hotplate: N/A Destination Countries

ALERTE CONTRE LES ARAIGNÉES !Si votre barbecue s'allume difficilement ou si la flamme est faible, vérifiez et nettoyez les brûleurs et les venturis.Des araignées ou de petits insectes sont connus pour créer des problèmes de retour de flamme en construisant des nids et en pondant des œufs dans le venturi ou le brûleur du barbecue, obstruant la circulation du gaz. Le gaz bloqué peut s'enflammer derrière le panneau de commande. Ce retour de flamme peut endommager votre barbecue et causer des blessures. Pour éviter les retours de flamme et garantir de bonnes performances, le brûleur et l'ensemble tube venturi doivent être retirés et nettoyés à chaque fois que le barbecue reste inutilisé pendant une longue période.

Ÿ Assurez-vous que la bonbonne de gaz est ouverte.Ÿ Vérifiez qu'il y a du gaz dans la bonbonne. Ÿ L'allumeur fait-il un bruit d'étincelles? Si oui, vérifiez s'il y a des étincelles au niveau du brûleur. Ÿ S'il n'y pas d'étincelles, vérifiez s'il y a des câbles endommagés ou lâches.Ÿ Si les câbles sont en bon état, vérifiez s'il y a une électrodefendue ou cassée, procédez à un remplacement sinécessaire.Ÿ Si les câbles ou les électrodes sont couverts par des résidusde cuisson, nettoyez la pointe de l'électrode à l'aide d'unchiffon imbibé d'alcool, si nécessaire.Ÿ Au besoin, remplacez les câbles.Ÿ S'il n'y a pas de bruit, vérifiez la batterie.Ÿ Assurez-vous que la batterie est correctement installée. Ÿ Vérifiez s'il y a des connexions lâches des câbles au niveau du module et de l'interrupteur.Ÿ Si l'allumeur continue à ne pas fonctionner, utilisez uneallumette. Test d'étanchéité des vannes, du tuyau et du régulateur Effectuez un test d'étanchéité avant la première utilisation, au moins une fois par an et à chaque fois que vous changez ou déconnectez la bonbonne.1. Mettez tous les boutons de commande en position .2. Assurez-vous que le régulateur est solidement relié à labonbonne de gaz.3. Ouvrez le gaz. Si vous entendez un bruit strident, coupezimmédiatement le gaz. Il y a une fuite importante au niveaudu raccordement. Corrigez avant de poursuivre.4. Passez une solution savonneuse (mélange constitué à moitiéde savon et à moitié d'eau) sur les raccords des tuyaux.5. Si des bulles apparaissent, il y a une fuite. Coupezimmédiatement le gaz au niveau de la bonbonne et vérifiezl'étanchéité des raccordements. Si la fuite ne peut pas êtrearrêtée, n'essayez pas de la réparer. Appelez pour obtenirdes pièces de rechange.6. Coupez toujours le gaz au niveau de la bonbonne aprèsavoir effectué le test de fuite.

Allumage de la plaque chauffante par allumette

Ne vous penchez pas au-dessus du barbecue enprocédant à l'allumage.1. Tournez les vannes de régulation du brûleur en position(off).2. Ouvrez le couvercle pendant l'allumage ou la nouvelletentative d'allumage.3. Ouvrez le gaz de la bonbonne GPL.4. Placez l'allumette allumée près du brûleur. Tournezimmédiatement le bouton de la plaque chauffante vers laposition HIGH. Assurez-vous que le brûleur s'allume etreste allumé.REMARQUE: Votre barbecue peut ne PAS être équipé d'une plaque chauffante! Dispositif d'allumage de la plaque chauffante
Ne vous penchez pas au-dessus du barbecue enprocédant à l'allumage.1. Tournez les vannes de régulation du brûleur en position(off).2. Ouvrez le couvercle pendant l'allumage ou la nouvelletentative d'allumage.3. Ouvrez le gaz de la bonbonne GPL.

4. Tournez le bouton de la plaque chauffante vers la position

HIGH, appuyez et maintenez le bouton d’ALLUMAGEÉLECTRONIQUE.5. Si la plaque chauffante ne s'allume PAS dans les 5secondes, tournez le bouton vers la position (off), attendez5 minutes, puis répétez la procédure d'allumage.Cabinet ModelsCylinder PlacementCylinder of 6 kg or less may be placed on the ground under the side shelf or inside the appliance in place provided. Larger cylinders are to be placed under side shelf or behind the grill only. Cylinders placed in the appliance shall have a maximum diameter of [calculated]mm and maximum height of [calculated]mm. Cylinders placed on the ground shall not be placed under the hot plate.Cart ModelsCylinder PlacementCylinders are to be placed under side shelf or behind the grill only. Cylinders placed on the ground shall not be placed under the hot plate.Additional items that need translated: TECHNICAL DATA CHAR-BROIL, LLC Appliance Name Gas Barbeque/Gas Grill Total Nominal Heat Input 5,28 kW (384,2 g/h) Gas Category I3+(28-30/37) Model No. 468210017UK, 468211017UK Gas Type Butane Propane Gas Pressure 28-30 mbar 37 mbar Injector Size (Dia. mm) Barbecue: 0,78 x 2 pcs Hotplate: N/A Destination Countries

Nettoyez régulièrement l'appareil, de préférence après chaque utilisation. Si une brosse avec soies est utilisée pour le nettoyage des surfaces de cuisson de l'appareil, assurez- vous qu'aucun poil ne reste accroché aux surfaces de cuisson avant de commencer à utiliser le barbecue. Il n'est pas recommandé de nettoyer la surface de cuisson lorsque l'appareil est chaud. L'appareil doit être nettoyé au moins une fois par an.

Ne confondez pas l'accumulation brune ou noire de graisse et de fumée avec de la peinture. Les intérieurs des barbecues au gaz ne sont pas peints à l'usine (et ils ne doivent jamais l'être). Appliquez une forte solution d'eau et de détergent ou utilisez un produit nettoyant pour appareil avec une brosse à récurer pour les parties intérieures du couvercle et du fond de l'appareil. Rincez et laissez sécher à l'air complètement. N'appliquez pas de nettoyant à base de soude caustique pour appareil/four sur les surfaces peintes.

Parties en plastique: lavez à l'eau savonneuse et essuyez. N'utilisez pas de citrisol, de nettoyants abrasifs, de dégraissants ou un nettoyant concentré pour appareil sur les parties en plastique. Cela pourrait causer des dommages et un mauvais fonctionnement de certaines pièces.

Surfaces en porcelaine: en raison de la composition proche du verre, la plupart des résidus peuvent être éliminés à l'aide d'une solution de bicarbonate de soude/eau ou d'un nettoyant spécialement formulé. Utilisez une poudre à récurer non- abrasive pour les taches tenaces.

Surfaces peintes: lavez avec un détergent doux ou un nettoyant non-abrasif et de l'eau tiède savonneuse. Essuyez à l'aide d'un chiffon non abrasif.

Surfaces en acier inoxydable: pour maintenir l'aspect haute qualité de votre appareil, lavez à l'aide d'un détergent doux et d'eau tiède savonneuse et essuyez avec un chiffon doux après chaque utilisation. Les dépôts de graisse incrustée peuvent nécessiter l'utilisation d'un tampon de nettoyage abrasif en plastique. Utilisez uniquement dans le sens du fini brossé pour éviter d'endommager la surface. N'utilisez pas de tampon abrasif sur les zones avec des images graphiques.

Surfaces de cuisson: si une brosse avec soies est utilisée pour le nettoyage des surfaces de cuisson de l'appareil, assurez-vous qu'aucun poil ne reste accroché aux surfaces de cuisson avant de commencer à utiliser le barbecue. Il n'est pas recommandé de nettoyer les surfaces de cuisson lorsque l'appareil est chaud.

Nettoyez les grilles de cuisson.

Conservez dans un endroit sec.

Lorsque la bonbonne de gaz est raccordée à l'appareil, rangez l'appareil dans un espace bien ventilé et hors de portée des enfants.

Recouvrez l'appareil s'il est entreposé à l'extérieur.

Rangez l'appareil à l'intérieur seulement si la bonbonne de gaz est fermée et débranchée, retirée de l'appareil et rangée à l'extérieur.

En sortant l'appareil de l'endroit où il était rangé, vérifiez si le brûleur est obstrué.

Nettoyage de l'ensemble brûleur TRÈS IMPORTANT: Les tuyaux du brûleur doivent s'imbriquer avec les ouvertures des vannes. Consultez les illustrations à droite. Bonne imbrication brûleur à vanne Soulevez l'électrode àl'aide d'un tournevistournevis à lame plateÉlectrodeÉlectrodeEnlevezles vis Tuyau de transfert Chambre de combustion Support de brûleur de chambre à combustion Suivez ces instructions pour nettoyer et/ou remplacer les pièces de l'ensemble brûleur ou si vous avez des difficultés à allumer le barbecue. 1. Coupez le gaz avec les boutons de commande et au niveau dela bonbonne GPL.2. Retirez les grilles de cuisson et les tentes thermiques.3. Retirez les tuyaux de transfert et les fixations des brûleurs.4. Détachez l'électrode du brûleur.REMARQUE: La méthode de retrait/détachement dépendra de laconfiguration du brûleur. Consultez les différentes configurations dansles illustrations ci-dessous.5. Soulevez délicatement chaque brûleur et éloignez des ouverturesdes vannes. Nous suggérons trois façons de nettoyer les tuyaux dubrûleur. Utilisez la méthode qui vous semble la plus simple.A. Pliez un fil rigide (un léger cintre fonctionne bien) pour formerun petit crochet. Insérez le crochet dans chaque tuyau dubrûleur à plusieurs reprises.B. Utilisez un écouvillon étroit avec un manche flexible (n'utilisezpas de brosse en laiton). Insérez le crochet dans chaquetuyau du brûleur à plusieurs reprises.C. Portez des lunettes de protection: Utilisez un tuyau d'airpour forcer l'air dans le tuyau du brûleur et le faire sortir par lesorifices du brûleur. Vérifiez chaque orifice pour vous assurerque l'air sort de chaque trou.6. Utilisez une brosse métallique sur toute la surface extérieure dubrûleur pour enlever les résidus alimentaires et la saleté.7. Nettoyez tous les orifices bloqués à l'aide d'un fil rigide comme untrombone déplié.8. Vérifiez si le brûleur présente des dommages dus à l'usure et à lacorrosion, certains trous pouvant s'élargir. Si vous constatez degrosses fissures ou des trous, remplacez le brûleur.9. Fixez l'électrode au brûleur.10. Repositionnez délicatement les brûleurs.11. Fixez les brûleurs aux supports de la chambre de combustion.12. Repositionnez les tuyaux de transfert et fixez-les aux brûleurs.Replacez les tentes thermiques et les grilles de cuisson.13. Avant de réutiliser le barbecue, procédez à un « Test de fuite » etune « Vérification de la flamme du brûleur ». Chambre de combustion Tuyau de transfert Support de brûleur de chambre à combustion Cabinet Models Cylinder Placement Cylinder of 6 kg or less may be placed on the ground under the side shelf or inside the appliance in place provided. Larger cylinders are to be placed under side shelf or behind the grill only. Cylinders placed in the appliance shall have a maximum diameter of [calculated]mm and maximum height of [calculated]mm. Cylinders placed on the ground shall not be placed under the hot plate. Cart Models Cylinder Placement Cylinders are to be placed under side shelf or behind the grill only. Cylinders placed on the ground shall not be placed under the hot plate. Additional items that need translated: TECHNICAL DATA CHAR-BROIL, LLC Appliance Name Gas Barbeque/Gas Grill Total Nominal Heat Input 5,28 kW (384,2 g/h) Gas Category I3+(28-30/37) Model No. 468210017UK, 468211017UK Gas Type Butane Propane Gas Pressure 28-30 mbar 37 mbar Injector Size (Dia. mm) Barbecue: 0,78 x 2 pcs Hotplate: N/A Destination Countries

Nom de l'appareil Barbecue au gaz / Gril au gaz Débit calorifique nominal total Catégorie de gaz I3+(28-30/37) I3B/P(30) I3B/P(50) N° de modèle 468642017, 468642017DK

Type de gaz Butane Propane Butane, Propane ou leurs mélanges Butane, Propane ou leurs mélanges Pression du gaz 28-30 mbar 37 mbar 30 mbar 50 mbar Taille de l'injecteur taille (ø mm) Barbecue : 0,81 x 4 pcs Barbecue : 0,81 x 4 pcs Barbecue : 0,66 x 4 pcs Plaque chauffante : 0,91 x 1 pcs Plaque chauffante : 0,91 x 1 pcs Plaque chauffante : 0,81 x 1

CHAR-BROIL, LLC Nom de l'appareil Barbecue au gaz / Gril au gaz Débit calorifique nominal total 13,19 kW (1011,5 g/h) Catégorie de gaz I3+(28-30/37) I3B/P(30) I3B/P(50) N° de modèle 468642017, 468642017DK, 468830017, 468830017DK 468600817, 468730017 Type de gaz Butane Propane Butane, Propane ou leurs mélanges Butane, Propane ou leurs mélanges Pression du gaz 28-30 mbar 37 mbar 30 mbar 50 mbar Taille de l'injecteur taille (ø mm) Barbecue : 0,73 x 4 pcs Barbecue : 0,73 x 4 pcs Barbecue : 0,66 x 4 pcs Plaque chauffante : 0,91 x 1 pcs Plaque chauffante : ,91 x 1 pcs Plaque chauffante : 0,81 x 1
