| Type de produit | Touret à meuler (broyeur) |
| Marque | Einhell |
| Modèle | TCBG 175 |
| Tension nominale | 230 V ~ 50 Hz |
| Puissance absorbée | 400 W (S2 30 min) |
| Vitesse de rotation à vide | 2950 tr/min |
| Diamètre de la meule | 175 mm |
| Épaisseur de la meule | 25 mm |
| Diamètre d'alésage de la meule | 32 mm |
| Vitesse périphérique maximale | 27,03 m/s |
| Poids | 10,4 kg |
| Niveau de pression acoustique | LpA 79 dB(A) (K=3 dB) |
| Niveau de puissance acoustique | LWA 92 dB(A) (K=3 dB) |
| Valeur d'émission de vibration | ah ≤ 2,5 m/s² (K=1,5 m/s²) |
| Mode de service | S2 30 min (service bref) |
| Fonctions principales | Meulage, dégrossissage, finissage des métaux, plastiques et autres matériaux |
| Sécurité | Verre de protection, pare-étincelles, capot de protection, support de pièce |
| Instructions de nettoyage | Débrancher avant nettoyage ; utiliser un chiffon humide avec savon ; ne pas utiliser de détergents agressifs ; éviter l'eau à l'intérieur |
| Entretien | Aucune pièce nécessitant un entretien à l'intérieur |
| Pièces d'usure | Meules |
| Garantie | 24 mois |
FOIRE AUX QUESTIONS - TCBG 175 EINHELL
Questions des utilisateurs sur TCBG 175 EINHELL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Broyeur au format PDF gratuitement ! Retrouvez votre notice TCBG 175 - EINHELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TCBG 175 de la marque EINHELL.
MODE D'EMPLOI TCBG 175 EINHELL

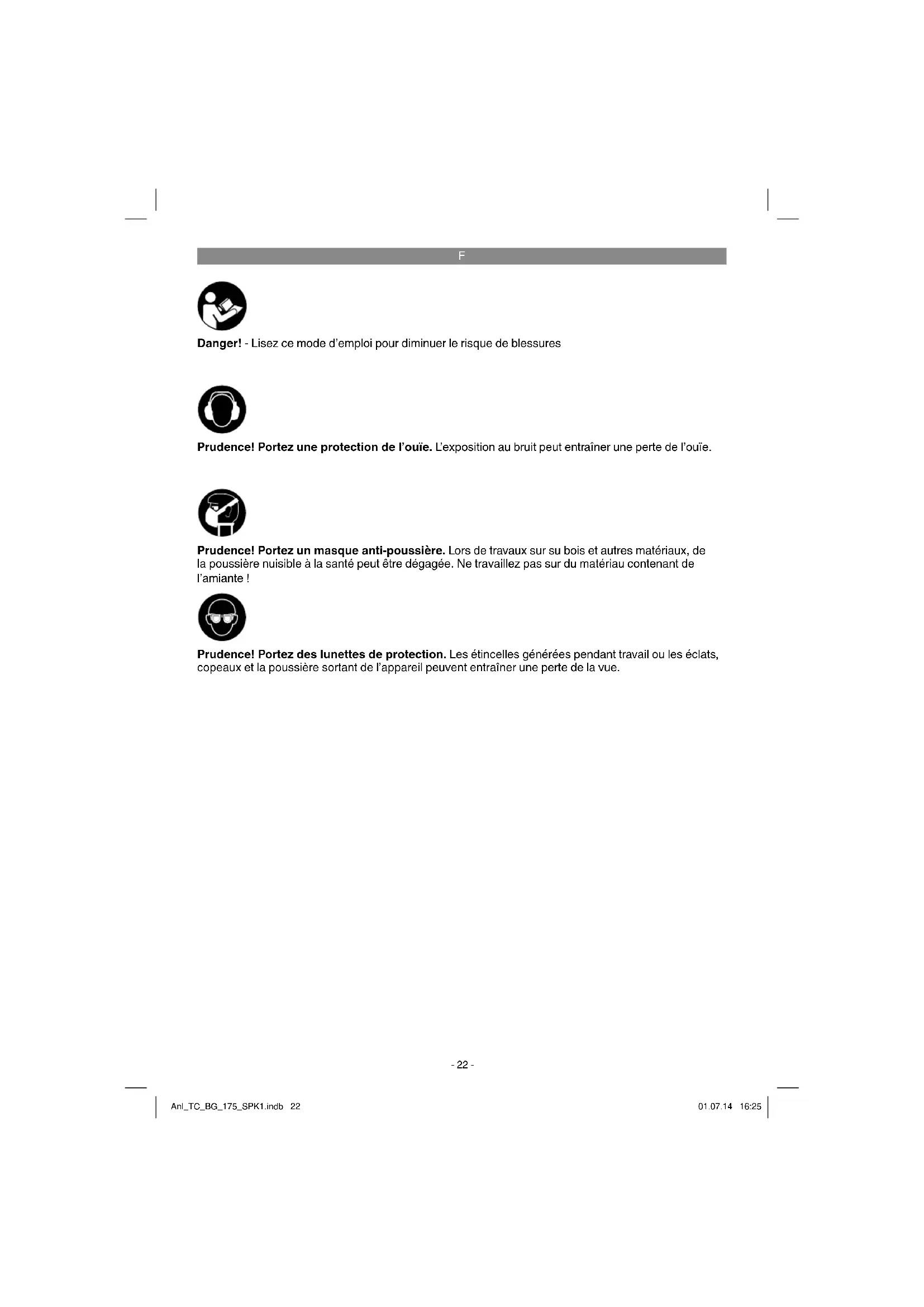

Danger! - Lisez ce mode d'emploi pour diminuer le risque de blessures
Prudence! Portez une protection de l'ouie. L'exposition au bruit peut entraîner une perte de l'ouie.
Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériel contenant de l'amiente!
Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l'appareil peuvent entrainer une perte de la vue.
F
Danger!
Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afni d'éviter des blessures et dommages. Veillez donc tire attentioné ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir acceder aux informations à tout moment. Si l'appointil doit être remis à autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.
1. Consignes de sécurité
Vous trouvez les consignes de sécurité correspondantes dans le cabier en annexe.
Danger!
Veuillez tire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.
Conserve toutes les consignes de sécurité et instructions pour une consultation ultérieure.
2. Description de l'appareil et volume de livraison
2.1 Description de l'appareil (fi gure 1-2)
1 Interrupteur marche/arret
2 Verre de protection
3 Pare-étincelles
4 Capot de protection
5 Meule
6 Vis de fi xation du support de pieces
7 Support de la pièce
8 Trous de fi xation
9 Pied d'appui
10 Vis d'ajustage du pare-étincelles
2.2 Volume de livraison
Veuillez contrôle si l'article est complet à l'aide de la description du volume de livraison. S'il manque des pieces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l'appareil muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service après
vente à la fi n du mode d'emploi.
Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
- Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
Vérifiez si la livraison est bien complète.
- Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
- Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.
Danger!
L'appareil et le matériel d'emballage ne sont pas des jouets! Il est interdirit de laisser des enfants jouer avec des sacs et des fi Ims en plastique et avec des pieces de petite taille. Ils risquent de les avaler et de sétouff er!
Touret à meuler 2 meules
Verre de protection avec pare-étincelles
Support de piece à usiner
Mode d'emploi d'origine
- Consignes de sécurité
3. Utilisation conforme à l'aff ectation
La meuleuse double est un apparéil à fonctions multiples pour le dégrossissage et le fi nissage de métaux, de matières plastiques et d'autres matérielles en utilisant les meules correspondantes.
La machine doit exclusivement etre employee conformement a son aff ectation!Malgre l'employe conforme a I'aff ectation, certains facteurs de risque résiduels ne peuvent etre complètement supprimes.En raison de la construction et de la structure de la machine,les points suivants peuvent se produire.
- Contact avec le disque de ponçage à un endroit sans protection.
- Propulsion de pieces par la meule endomma-gee.
- Des pièces à usiner et des parties de celles-ci sont catapultétées.
Troubles de l'ouie si vous n'employez pas de protection des oreilles.
La machine doit exclusivement etre employe conformement a son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est consideree comme non conforme. Pour les
F
dommages en résultat ou les blessures de tout genre, le producteur Decline toute responsabilité et l'opérateur/l'exploitant est responsable.
Veillez au fait que nos apparciels, conformément à leur aff ectation, n'ont pas ete construits, pour etre utilisés dans un environnement professionnel, industriel ou artisanal. Nous declinons toute responsabilité si I'appareil est utilise professionnellement, artisansalement ou dans des sociétés industriielles, tout comme pour toute activite equivalente.
4. Données techniques
Tension nominale: 230 V ~ 50 Hz
Puisance absorbée: 400 W S2 30 min
vitesse de rotation de marche à vide n_0 : 2950 tr/mn
Ø de meule: 175 mm
Epaisleur de meule: 25 mm
Ø de forage de la meule: 32 mm
maxi. Vitesse péripérisque: 27,03 m/s
Poids: 10,4 kg
Durée de mise en circuit :
La durée de mise en circuit S2 30 min. (service bref) indique que le moteur de cette puissance nominale (400W) ne doit être charge en continu que pour le temps (30min) .indique sur la plaque signalétique.Sinon, il se rechauffait de façon inadmissible.Pendant la pause, le moteur refroidit jusqu'à sa température de départ.
Danger!
Bruit et vibration
Les valeurs de bruit et de vibration ont ete déterminées conformément a la norme EN 61029.
Niveau de pression acoustique LpA 79 dB(A)
Impréciation KpA 3 dB
Niveau de puissance acoustique LWA 92 dB(A)
Impréciation KWA 3 dB
Portez une protection acoustique.
L'exposition au bruit peut entraîner la perte de l'ouïe.
Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont ete déterminées conformément a EN 61029.
Valeur d'émission de vibration ah ≤ 2,5 m/s²
Insecurité K = 1,5 m/s²
La valeur d'émission de vibration a été mesurée selon une méthode d'essay normée et peut être modifiée, en fonction du type d'emploi de l'outil électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.
La valeur d'émission de vibration indiquée peut être utilisé pour comparer un outil électrique à un autre.
La valeur d'émission de vibration indiquée peut également être utilisée pour estimer l'alteration au début.
Limits le niveau sonore et les vibrations a un minimum!
Utilisez exclusivement des apparciels en excellent etat.
- Entretenez et nettoyez l'appareil régulierement.
Adaptez votre façon de travailler à l'appareil.
- Ne surchargez pas l'appareil.
- Faites contrôler l'appareil le cas échéant.
- Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
- Portez des gants.
Prudence!
Risques résiduels
Meme en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaitre en rapport avec la construction et le modele de cet outil electrolyque :
- Lésions des poumons si aucun masque antipoussière ajust n'est porté.
- Défi cience auditive si aucun casque anti-bruit approprié n'est porté.
- Atteintes à la santé issues des vibrations main-bras, si l'appareil est utilisé pendant une longue période ou s'il n'a pas été employé ou entretenu dans les règes de l'art.
F
5. Avant la mise en service
Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.
Avertissement !
Enlevez systématiquement la fi che de contact avant de paramétrer l'appareil.
Retirez toujours la fi che de contact avant les travaux de maintenance et de montage.
La machine doit être placée de façon à être bien stable, autrement dit visseé à fond sur un établi ou le support fixe fourni en série, ou autre.
- Avant la mise en service, les recouvrements et dispositifs de sécurité doivent être montés dans les règles de l'art.
La meule doit pouvoir fonctionner sans obstacle.
Assurez-vous avant de connecter la machine que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.
5.1 Montage du pare-étincelles (fi g. 2-4 / pos. 3)
Montez le pare-étincelles (3) sur la meuleuse double à l'aide de la vis d'ajustage (10).
5.2 Reglage du pare-etincelles (fi g. 5 / pos. 3)
- Réglez le pare-étincelles (3) à l'aide de la vis d'ajustage (10) de telle sorte que la distance entre la meule à sec (5) et le pare-étincelle (3) soit aussi faible que possible et n'est enaucun cas supérieure à 2 mm.
- Reglez périodiquement le pare-etincelle (3) de sorte que l'usure de la meule soit compensée.
5.3 Montage des supports de piece à usiner (fi g. 6 / pos. 7)
Desserrez les vis de fi xation (6). Vissez les supports de piece a usiner (7) sur la meulese double avec la vis de fi xation (6).
5.4 Reglage des supports de piece à usiner (fi g. 7 / pos. 7)
- Réglez les supports de piece à usiner (7) à l'aide des vis d'ajustage (6) de telle sorte que la distance entre la meule à sec (5) et le parenté-tincelles (7) soit aussi faible que possible et ne soit enaucn cas supérieure à 2 mm.
- Reglez périodiquement le pare-etincelles (7) de sorte que l'usure de la meule à sec (5) soit compensée.
5.5 Remplacement du disque de ponçage (fi gures 8-9)
Retirez les 3 vis (A) de la partie latorale du capot (B) et enlevez-la. Desserrez I'écrou (D) (Prudence!, le disque de ponçage de gauche est visse avec un fi let à gauche, celui de droite avec un filt à droite), en tenant I'écrou de la fi xation de la meule d'en face. Retirez ensuite la bride (C). Vous pouze désormais replacer le disque de ponçage (5). Le montage s'eff ectue à l'aide d'un chiff on. Placez la bride (C) sur l'arbre et vissez I'écrou (D) à la force du poignet. Pour serrer I'écrou (D), maintainez la meule (5) à l'aide d'un chiff on et serrez I'écrou (D).
6. Commande
6.1 interrupteur Marche/Arret (1)
Mettez l'interrupteur Marche / Arrêt (1) en position 1 pour la mise en circuit.
Pour la mise hors circuit,mettre l'interrupteur Marche /Arret (1) en position 0.
Attendez, après la mise en service, jusqu'à ce que l'appareil ait atteint sa vitesse de rotation maximale. Ne commencez qu'als le meulage.
6.2 Polissage
Pour les travaux de ponçage de précision, il est recommendé d'utiliser un disque de ponçage fin, pour le travaux de ponçage grossiers, un disque de ponçage aux grains plus grossiers.
- Placez la pièce à usiner sur son support (7) et approchez-la doucement du disque de ponçage (5) dans l'angle voulu jusqu'à ce qu'elle le touche.
- Faites bouger la piece à usiner d'un côté à l'autre et inversement pour Obtener un meilleur résultat. Le disque de ponçage (5) sera alors use de façon plus régulière. Laissez de temps en temps refroidir la piece à usiner.
F
Prudence!
Si lors du travail, la meule se bloque, veuillez retarder toute piece à usiner et attendre que l'appareil attigne à nouveau sa vitesse maximale.
7. Remplacement de la ligne de raccordement réseau
Danger!
Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire replacer par le produitur ou son service après-vente ou par une personne de qualification semblable afin d'éviter tout risque.
8. Nettoyage, maintenance et commande de pieces de rechange
Danger!
Retirez la fi che de contact avant tous travaux de nettoyage.
8.1 Nettoyage
- Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frotzez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprime à basse pression.
- Nous recommendons de nettoyer l'appareil directement après chaque utilisation.
Nettoyez l'appareil régulierement à l'aide d'un chiffon humide et un peu de savon. N'utiliseaucun produit de nettoyage ni détergeant;ils pouraient endommager les pièces en matières plastiques de l'appareil. Veillez a ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électricque.
8.2 Maintenance
Aucune piece à l'intérieur de l'appareil n'a besoin de maintenance.
8.3 Commande de pieces de rechange :
Pour les commandes de pieces de rechange, veuillez indiquer les références suivantes:
Type de I'appareil
No. d'article de l'appareil
No. d'identification de l'appareil
No. de piece de rechange de la piece requise
Vous trouvez les prix et informations actuelles à l'adresse www.isc-gmbh.info
9. Mise au rebut et recyclage
L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matière divers, comme par ex. des metaux et matières plastiques. Les appeareils défectueux ne doivent pas été jetsés dans les poubelles domestiques. Pour une mise au rebut conforme à la règlementation, l'appareil doit être exposé dans un centre de collecte approprié. Si vous ne connaissiez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.
10. Stockage
Entreposez l'appareil et ses accessoires dans un endroit sombre, sec et a I'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 ^ C .Conservez I'outil electrique dans I'emballage d'origine.
F
Uniquement pour les pays de l'Union Européenne
Ne jetez pas les outils électriques dans les ordures menagères!
Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltes à part et apportés à un recyclage respectieux de l'environnement.
Possibility de recyclage en alternative à la demande de renvoi:
Le propriété de l'appareil électrique est obligé, en guise d'alternative à un envoi en return, à contribuer à un recyclage effectué dans les règes de l'art en cas de cessation de la propriété. L'ancien apparéil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extrats, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.
Sous réserve de modifi cations techniques
F
Informations service après-venture
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente competents dont vous trouvrez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l'approvisionnement en pieces de rechange et d'usure ou l'achat de pieces de consommation.
Il faut tenir compte du fait que pour ce produit les pieces suivantes sont soumises à une Usère liée à l'utilisation ou à une Usure naturelle ou que les pieces suivantes sont nécessaires en tant que consommables.
| Catégorie Exemple | |
| Pièces d'usure* | |
| Matériel de consommation/ pièces de consommation* | meules |
| Pièces manquantes |
*Pas obligatoirement compris dans la livraison!
En cas de vices ou de defaults, nous vous prions d'enregistrer le cas du défaut sur internet à l'adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :
- est-ce que l'appareil a fonctionné une fois ou était-il défectueux lors le départ ?
- avez-vous remarqué quelque chose avant la panne (symptôme avant la panne)?
- quel est le dernier de fonctionnement de l'appareil à votre avis (symptôme principal)? Décriveze ce dernier de fonctionnement.
F
Bon de garantie
nos produits sont soumis à un contrôle de qualité très strict. Si toutes, il arrivait que cet apparéil ne fonctionne pas parfaitement, nous en sommes désoles et nous vous prions de vous adresser à notre service après-vente à l'adresse indiquée sur le bon de garantie. Nous nous tenons égalementizontiers à cette disposition par téléphone au nombre de service après-vente indiqué. La garantie est valable dans les conditions suivantes :
- Ces conditions de garantie gerent des prestations de garantie supplémentaires. Vos droits legaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
- La prestation de garantie concerne uniquement les defauts de l'appareil dont il est provue quils resultant d'un défaut de matériel ou de fabrication et se limite en fonction de notre DECISION soit a l'élimination de tels défauts sur l'appareil, soit au remplacement de l'appareil.
Veillez au fait que nos apparèils, conformément au règlement, n'ont pas été concus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n'y a donc pas de contrat de garantie quand l'apparéil a été utilisé professionnellement,artisanalement ou par des sociétés industrielles ou exposé à une solicitationsemblablependant la durée de la garantie.
-
Sont exclus de notre garantie :
-
les dommages liés au non-respect des instructions de montage ou en raison d'une installation incorrecte, au non-respect du mode d'emploi (en raison par ex. du branchement de l'appareil sur la tension de reseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultat d'une exposition de l'appareil à des conditions environnementales anomalies ou d'un manque d'entretien et de maintenance.
- les dommages résultat d'une utilisation abusive ou non conforme ( comme par ex. une surcharge de l'appareil ou une utilisation d'outils ou d'accessoires non autorisés), de la PENÉTRATION d'objets étrangers dans l'appareil ( comme par ex. du sable, des pierres ou de la poussière), de l'utilisation de la force ou de la violence ( comme par ex. les dommages liés aux chutes).
-
les dommages sur l'appareil ou des parties de l'appareil resultant de l'usure normale liée à l'utilisation de l'appareil ou de toute autre usure naturelle.
-
La durée de garantie est de 24 mois et débute à la date d'achat de l'appareil. Les droits à la garantie doivent être revendiqués avant l'expiration de la durée de garantie dans un-delai de deux semaines après avoir constaté le défaut. La revindication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne ni une extension de la durée de garantie ni le début d'une nouvelle durée de garantie pour cet appleil ou toute autre piece de rechange installée sur l'appareil. Cela est valable également dans le cas d'une intervention du service après-vente à domicile.
- Pour faire valeur vos droits à la garantie, veuillez enregistrer l'appareil défectueux à l'adresse suivante: www.isc-gmbh.info. Si le défaut de l'appareil est inclut dans la garantie, vous receivez sans retard un apparéil réparé ou un nouvel apparéil.
Bien entendu, nous réparons volunteers les défauts de votre apparéil qui ne sont pas ou plus compris dans l'étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veillez envoyer l' apparéil à notre adresse de service après-vente.
Pour les pieces d'usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d'emploi.
F déclaré la conformité suivant selon la directive CE et les normes concernant l'article
