Produkttyp	Bänkslipmaskin (kross)
Märke	Einhell
Modell	TCBG 175
Märkspänning	230 V ~ 50 Hz
Effektförbrukning	400 W (S2 30 min)
Tomgångsvarvtal	2950 rpm
Slipskivans diameter	175 mm
Slipskivans tjocklek	25 mm
Slipskivans håldiameter	32 mm
Maximal periferihastighet	27,03 m/s
Vikt	10,4 kg
Ljudtrycksnivå	LpA 79 dB(A) (K=3 dB)
Ljudeffektnivå	LWA 92 dB(A) (K=3 dB)
Vibrationsemissionsvärde	ah ≤ 2,5 m/s² (K=1,5 m/s²)
Driftläge	S2 30 min (korttidsdrift)
Huvudfunktioner	Slipning, grovbearbetning, finbearbetning av metaller, plaster och andra material
Säkerhet	Skyddsglas, gnistskärm, skyddskåpa, arbetsstyckesstöd
Rengöringsinstruktioner	Koppla ur före rengöring; använd en fuktig trasa med tvål; använd inga starka rengöringsmedel; undvik att vatten tränger in
Underhåll	Inga underhållskrävande delar inuti
Slitdelar	Slipskivor
Garanti	24 månader

Vanliga frågor - TCBG 175 EINHELL

Vad är matningsspänningen för TCBG 175?

Märkspänningen är 230 V ~ 50 Hz.

Hur byter jag slipskivan?

Koppla ur apparaten, ta bort skruvarna på skyddskåpans sidor, lossa muttern (observera: vänstergänga vänster, högergänga höger), ta bort flänsen, byt skiva, montera tillbaka och dra åt för hand. Använd en trasa för att hålla slipskivan.

Hur justerar jag gnistskärmen?

Justera gnistskärmen med justerskruven så att avståndet mellan slipskivan och gnistskärmen är mindre än 2 mm. Justera regelbundet för att kompensera för slipskivans slitage.

Vad betyder driftläge S2 30 min?

Driftläge S2 30 min (korttidsdrift) innebär att 400 W-motorn endast får användas kontinuerligt i max 30 minuter och måste sedan kylas ner till omgivningstemperatur.

Vilken skyddsutrustning är obligatorisk vid användning?

Använd skyddsglasögon, dammskyddsmask och hörselskydd. Använd även medföljande säkerhetsanordningar: skyddsglas, gnistskärm och skyddskåpa.

Kan jag använda TCBG 175 för trä?

Apparaten är konstruerad för metaller och plaster med lämpliga slipskivor. Användning på trä rekommenderas inte eftersom det kan generera skadligt damm. Använd dammskyddsmask vid behov.

Hur rengör jag apparaten?

Koppla ur stickkontakten, rengör med en fuktig trasa och lite mild tvål. Använd inga starka rengöringsmedel och undvik att vatten tränger in.

Vad är apparatens vikt?

Vikten är 10,4 kg.

Var kan jag beställa reservdelar?

Reservdelar kan beställas på webbplatsen www.isc-gmbh.info genom att ange typ, artikelnummer och delnummer.

Hur kasserar jag apparaten vid livslut?

Kasta den inte i hushållsavfallet. Lämna den på en lämplig insamlingsplats för återvinning enligt EU-direktiv 2012/19/EG.

BRUKSANVISNING TCBG 175 EINHELL

nettilslutningsledning

Fare!

Smid/DDe el-vaerktoj ud som almindeligt husholdningsaff ald!

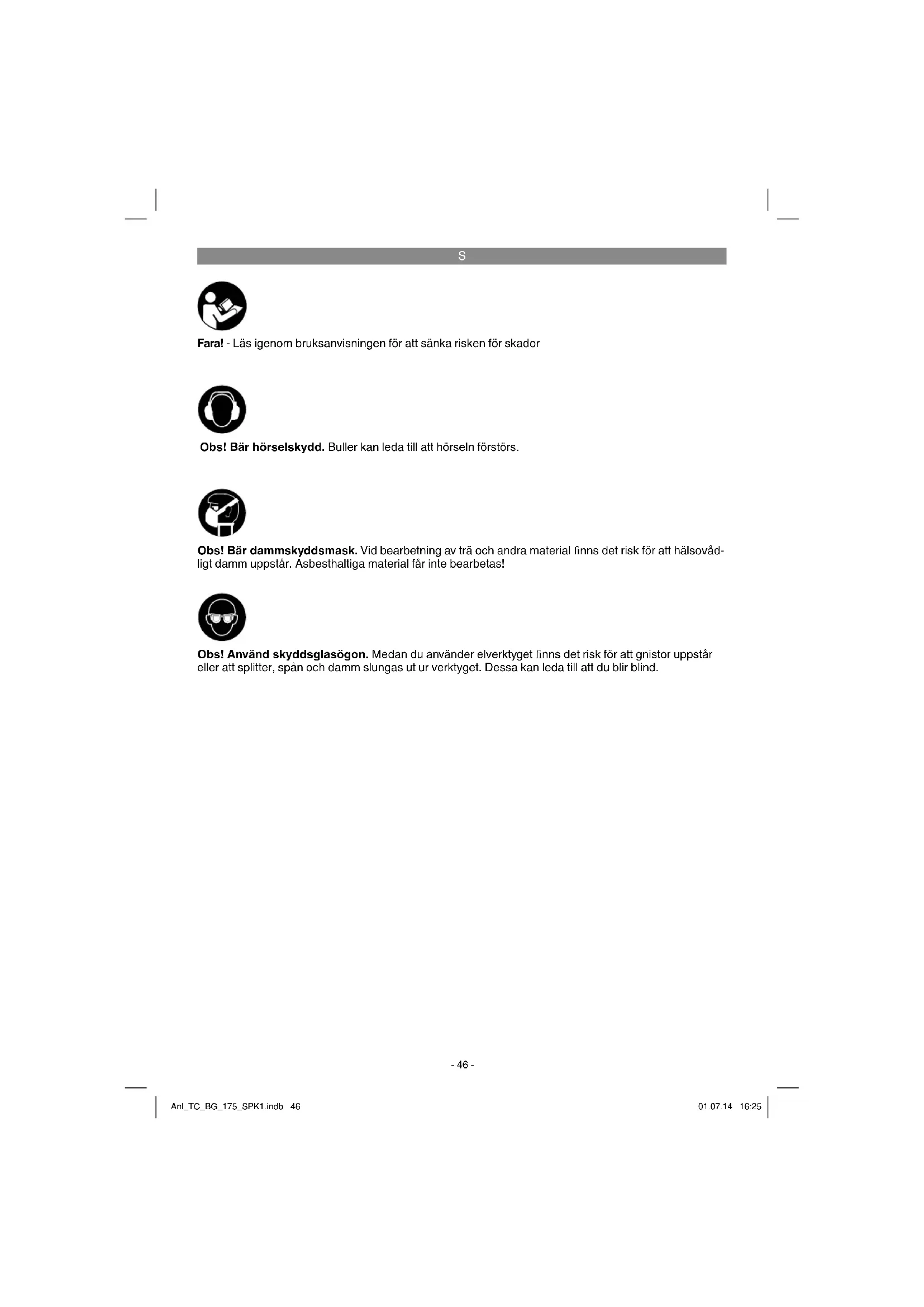

Fara! - Lásigenom bruksanvisingen for att sänka risken für skador

Obs! Bär hörskyydd. Buller kan leda till att hörsein forstörns.

Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material finns det risk for att hälsovåd-ligt damm uppstár. Asbesthaltiga material fär inte bearbetas!

Obs! Använd skyddsglasögon. Medan du använder elverktyget finns det risk for att gnistor uppSTAR erer att splitter, span och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

S

Fara!

Innan maskinen kan anvandas maste sarskilda sakerhetsanvisningar beaktas for att forhindra olyckor och skador. Las darrfor noggrant igenomenna dnu braksanvising och dessa sakerhetsanvis- ngar.Forvara dem paett sakert stalle saatt du alltid kan hitta onskad information.Om maskinen sha overlatas till andra personer maste avenenna braksanvising och dessa sakerhetsanvis- ngar medfolja.Vi overtar inget ansvar for olyckor erler skador som har uppstatt omenna bruksanvising ell sakerhetsanvisingarna asidosatts.

Läs alla sakerhetsanvisningar och instrukti- oner. Forsummelser vid iaktagandet av sakerhetsanvisningarna och instruktionerna kan fororsaka elstö, brand och/eller svåra skador. Forvara alla sakerhetsanvisningar och instruktioner for framtiden.

2. Beskrivning av maskinen som leveransomfattning

2.1 Beskrivning av maskinen (bild 1/2)

1 Strömbrytare
2 Skyddsglas
3 Gnistskydd
4 Skyddskapa
5 Slipsten
6 Monteringsskruv for slipstod
7 Slipstod
8 Monteringshal
9 Stod
10 Justerskruv for gnistskydd

2.2 Leveransomfattning

Kontrollera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta Kontakt med värt servicecenter erer butiken)där du köpte produits inom fem dagar after att du köpte artikeln. Tank pa att du maste visa upp ett giltigt kvitto. Beakta även garantita-bellen i serviceinformationen i slutet av bruksan-visingen.

• Oppna forpackningen och ta försiktigt utprodukten ur forpackningen.
  Ta bort forpackningsmaterialietamtforpack

nings- och transportsakringar (om forhanden).

• Kontrollera att leveransen ar komplett.
• Kontrollera om Produkten aller tillbehörsdelarna har skadats i transporten.
• Spara om möjlit på forpackningen tills garantitiden har gatt ut.

Fara!

Produkten och forpackningsmaterialiet ar ingen leksak! Barn fär inte leka med plastpäsar, folie eller smådelar! Risk for att barn sväljer delar och kvävs!

Dumbbelbankslipmaskin
Skyddsglas med gnistskydd
Slipstod
Original-bruksanvisning
Sakerhetsanvisningar

3. Ändamälsenig användning

Bankslipmaskinen are en kombinationsmaskin for grov- och fi nslipning av metall, plast och andra material med hjalp av passande slipskivor.

Maskinen fär endast användas till sitt avsedda andamall Trots andamalsenlig användning kan särskilda resterande risfaktorer inte uteslutas helt. På grund av maskinens konstruktion och sammansätting kan foljande faror uppsta under drift:

• Risk for att användaren rör vid den oskyddade slipskivan.
• Risk for att delar som har brutits loss fran slipskivan slungas ut.
• Risk for att arbetsstycken aller delar slungas ut.
• Risk for horselskador vid otilrackligt bullerskydd.

Maskinen fär endast användas till sitt avsedda andamål. Användninger som sträcker sig utöver delta användningsomrade ar ej andamalsenliga. För materiaskador eller personskador som resulterav sādàn använding ansvarar användaren/ operatoren själv. Tillverkaren patar sig inget ansvar.

Tänk på att varaprodukter endast fár användas till andamåsenligt syfte och inte har konstruerats for yrkesmaggis, hantverkmssaggis er industriell användning. Vi ger dārfor ingen garant om pro

S

dukten sca anvandas inom yrksemassiga, hantverksmassiga aller industriella verksamher ullid liknande aktivitet.

4. Tekniska data

Nominell spanning 230 V ~ 50 Hz

Effektbehov 400 W S2 30 min

Tomgangsvarvaln 2950 min

Diam. slipsten 175 mm

Tjocklek slipsten 25 mm

Monteringshal slipsten 32 mm

Max.periferihastighe 27,03 m/s

Vikt 10,4 kg

Inkopplingstid:

Inkopplingstiden S2 30 min (korttidsdrift)innebar att motorn endast fär belastas kontinuerligt med markeff ekten (400 W) under den tid som anges pa typskylten (30 min). I annat fall kommer motorn att varmas upp otilatet mycket. Under pausen kyls motorn ned til sin utgangstemperatur.

Fara!

Buller och vibration

Buller- och vibrationsvarden har bestamts enigt EN 61029.

Ljudtrycksnivla 79 dB(A)

Buller kan leda till att horseln forstors.

Totala vibrationsvarden (vektorsumma i tre riktningar) har bestamts enligt EN 61029.

Vibrationsemissionsvärde a_h≤ 2,5m / s^2

Osakerhet K = 1,5 m/s²

Vibrationsemissionsvardet som anges har matts upp med en standardiserad provningsmetod och kan variera beroende pa vilket satt som elverkyget anvands. I undantagsfall kan det faktiska vardet avvika fran det angivna vardet.

Vibrationsemissionsvardet som anges kan anvandas om man vill jamfora olika elverktyg.

Vibrationsemissionsvärdet som anges kan även anvandas for en Första bedömming av inverkan frän elverktyget.

Begransa upppomsten av buller och vibration till ett minimum!

• Använd endast intakra maskiner.
• Underhäll och rengör maskinen regelbundet.
  Anpassa ditt arbetssatt till maskinen.
• Overbelastainte maskinen.
  Lämna in maskinen for översyn vid behov.
  Slafran maskinen om den inte anvands.
  Bärhandskar.

Obs!

Kvarstaende risker

Kvarstaende risker foreligger alltid aven om detta elverktyg anvands enigt foreskrift. Foljande risker kan uppsta pa grund av elverktygets konstruktion och utforande:

1. Lungskador om ingen lamplig dammi Itermask anvands.
2. Horselskador om inget lampligt horselskydd anvands.
3. Hälsoskador som uppstar av hand- och armvibrationer om maskinen används under langre tid aller om det inte hanteras och underhälls enligt foreskrift.

5. Färe användning

Innan du ansluter maskinen mäste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

Varning!

Dra alltid ut stickkontakten innan du gör nagra installinger pa maskinen.

Dra alltid ut stickkontakten infor unterhalls- och monteringsarbeten.

Se till att maskinen stär stabilt, dvs. fastskru-vad på en arbeitsbank eller liknande.
- Innan maskinen tasi drift maste alla skydd och sakerhetsanordninger ha monterats pa avsett vis.
Slipskivorna mastekunna rotera fritt.
Övertyga dig om att uppgifterna på typskylten stämmer overens med natets data innan du ansluter utrustingen till vagguttaget.

S

5.1 Montera gnistskydd (bild 2-4/pos.3)

Montera gnistskyden (3) pà dubbelbänkslipmaskinen med justerskruven (10).

5.2 Stalla in gnistskydd (bild 5/pos. 3)

Ställ in gnistskyddet (3) med justerskruven (10) sa at avsändet mellan torsslipstenen (5) och gnistskyddet (3) ar sä kort som möjigt och absolutinte ar större an 2 mm.
Stall in gnistskyddet (3) afterhand sa att slita-get pa skivan kompenseras.

5.3 Montera slipstod (bild 6/pos. 7)

Lossa pà fästskruvarna (6). Skruva fast slipstöden (7) pá dubbelbänkslipmaskinen med fästskruvarna (6).

5.4 Stalla in slipstod (bild 7/pos. 7)

Stall in slipstoden (7) med fästskruvarna (6) sa att avständet mellan torrslipstenen (5) och slipstodet (7) ar sa kort som möjlg och absolut inte ar större an 2 mm.
Ställ in slipstöden (7) med jämna mellanrum sa att slitaget på torsslipstenen (5) kompen-seras.

5.5 Byta slipsten (bild 8-9)

Skruva ut de tre skruvara (A) fran sidan av skyddskapan (B) och ta sedan av kapan. Lossa pa muttern (D) (Obs! Vänster slipsten ar fastskruvad med vänsterganga, hoger slipsten med hogerganga) genom att hälla emot muttern till den motsatta slipstenshällaren med en nyckel. Ta sedan av fl änsen (C). Därefter kan du byta ut slipstenen (5). Använd en trasa när en ny slipsten ska monteras. Satt fl änsen (C) pa axeln och skruva at muttern (D) handfast. För att dra at muttern (D),hall fast slipstenen (5) med en trasa och dra sedan at muttern (D).

6. Anvanda

6.1 Strömbrytare (1)

Ställ strombrytaren (1) i läge 1 für att slå pa maskinen.

Stall strombrytaren (1) i lage 0 for att sla ifran maskinen.

After att du har slagit pa maskinen maste du vanta tills det maximala varvtalet har uppnatts. Forst)darefter kan du borja slipa.

6.2 Slipning

For finare slipning rekommenderar vi att du anvander den finkorniga slipstenen. For grovslipning ar den grovkorniga slipstenen bättre lampad.
Lagg arbetsstycket pa slipstodet (7) och flyta det sedan langsamt i onskad vinkel mot slipsstenen (5) tills det ror emot stenen.
For arbetsstycket latt fram och tillbaka for att fää ett perfekt slipresultat. Slipstenen (5) kommer dà att slitas likformigt. Lát arbetsstycket svalna emellanåt.

Obs!

Om slipstenen blockeras under drift maste du ta bort arbetsstycket och direfter vanta tills maskinen har natt sitt hogsta varvatal pa nytt.

Om natkabeln tillenna Produkt har skadats maste den bytas ut av tilverkaren, kundtjanst erer av en annan person med liknande behorigget aftersom det annars finns risik for persorskador.

8. Rengöring, Underhäll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten infor alla rengöringsarben.

8.1 Rengora maskinen

Häll skyddsanordningarna, ventilationsöppingarna och motorkapan i sö damm- och smutsfritt skick som möjlt. Torka av maskinen med en ren duk erller blas av den med tryckluft med svagt tryck.
- Vi rekommenderar att du rengör maskinen after varje användningsstilfalle.
Rengör maskinen med jämna mellanrum med en fuktig duk och en aning sapa. Använd inga rengörings-ller Lossningsmedel. Dessa kan skada maskinens plastdilar. Se till att inga vatskor,trangler in i maskinens inre. Om vatten,tranger in i ett elverktyg hojs risiken for elektriska slag.

S

8.2 Underhäll

I maskinens inre fi nns inga delar som kraver underhall.

8.3 Reservdelsbestalling

Lamna foljande uppgifter vid beställning av reservdilar:

• Masktyp
• Maskinensartikel-nr.
• Maskinensident-nr.
  Reservdelsnummer for erforderlig reservdel Aktuella priser och ytterligare information fi nns pa www.isc-gmbh.info

9. Skrotting och Återvinning

Produkten ligger i en forpackning som fungerarsom skydd mot transportskador. Denna forpackning bestar av olica material som kan atervinnas. Lamna in forpackningen till att insamlingsstalle foratervinning. Produktien och dess tillbehor bestarav olica material som tex metaller och plaster.Defekta producerkar far inte kastas i hushallssoporna.Lamna in produkten till att insamingsstallei din kommun for professionell avfallshantering.Horftermeddin kommun om du inte vet varnarmsta insamingsstalle fi nns.

10. Forvaring

Forvara Produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgangligt for barn. Den bösta forvaringstemperaturen ar mellan 5 och 30^ . Forvara elverktyget i originalforpack-ningen.

S

Kasta inte elverktyg i hushaillssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av aller innehälter elektriska aller elektroniskaprodukter och dess tillampnning i den nationella lagstiftningen, maste forbrukade elverktyg källsorteras och lämnas in for miljövänlig atervinning.

Atervinnings-alternativ till begaran om atersandning:

Som ett alternativ till returnering ar agaren av elustrustingen skydig att bidraga till andamalsenlig avfallshantering for det fall att urustrustingen ske skrotas. Effer att forbrukade urustrinngen har lamnats in till en avfallsstation kan den omhandertas i enlighet med gallande nationella lagstiftning om atervinning och avfallshantering. Detta galler inte for tilbehorsdalar och hjalpmedul utan elektriska komponenter vars syfte har varit att komplettera den forbrukade urustrinngen.

Eftertryck eller annan duplicering av dokumentation och medfoljande underlag forprodukterna, även utdrag, ár endast tillatet med uttryckligt tillstand frän iSC GmbH.

Med forbehall for tekniiska andringar.

S

Serviceinformation

I alla lander som namns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Vara partners star garna til tjänst for alla slags servicearben sasom reparatio och tilhandahallande av reservdeler, slitagedelar och forbrukningsmaterial.

Kom ihag att foljande delar i denna produkt ar utsatta fort bruksmassigt och naturligt slitage som att foljande delar kravs som forbrkningsmaterial.

Kategori Exempel
Slitagedelar*
Förbrukningsmaterial/förbrukningsdeler* Slipskivor
Delar som saknas

• ingár inte tvunget i leveransomfattningen!

Vid brister ell störningar kan du animä delta pà webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivnng av felet som har uppstatt och besvara alltid foljande frägor:

• Fungerade Produkten Forst aller var den defekt From Böjan?
• Märkte du av nagonting innanprodukten slutade att fungera (symptomer färe defekt)?
• Enligt din ösikt, vilken Funktion ar felaktig i Produkten (huvudsymptom)? Beskriv den felaktiga funktionen.

S

Garantibevis

Basta kund,

váraprodukter genomgár en strängkvalitetskontroll. Om denna produkt mot formodan inte fungerpar ratt satt,beklagar vi detta och ber dig att kontakta var serviceavdelning under adressen som anges pa garantikortet. Vi star även gärna till tjanst på Telefon under servicenumret som anges nedan.Foljande punkter gäller for att du ska kunna gora ansprak pa garantin:

1. I dessa garantivillkor regleras extra garantitjänster. Garantiansprak som regleras enligt lag paverkas inte avenna garanti. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna omfattar endast sādana brister iprodukten som bevisligen kan harledas till materi-al- ell tillverkningsfel. Vi avgör om sādana brister iprodukten skä atgårdas ell er omprodukten skabytas ut.

Tänk på att varaprodukter endast fär användas till ändamälsenigt syfte och inte har konstruerats for kommersiell, hantverkmüssig eller yrkesmüssig användning. Ett garantiavtal sluts dārfor ej om Produkten inom garantitiden har används inom yrkesmüssiga, hantverkmüssiga erl industriella verksamheter eller har utsatts for liknande pakänning.

3. Garantin omfattar inte:

• Skador på produiten som kan harledas till att monteringsanvisingen missaktats eller på grund av felaktig installation, asidosatt bruksanvising (tex anslutning till felaktig natspanningller stromart), missaktade underhalls- och sakerhetsbestammelser, om produits utsatsfor onormala miljofaktorer aller bristfällig skötsel och unterhalb.

• Skador på produit som kan harledas till missbruk erer ej ändamåslenig användning (tex overbelastning av produits eller användning av ej godkända insatsverktyg ellter tillbehör), främnde partiklar som har trängt i produits (tex sand, sten erller damm, transportskador), yttre väld erler yttre paverkan (tex skador after att produits fallit ned).

• Skador på produiten eller delar av produits som kan harledas till brukmässigt, normalt eller for övrigt naturligt slitage.

• Garantitiden uppgar till 24 manader och galler fran datumet närprodukten koptes. Medan garantitiden fortfarande galler sk ansprak pa garanti stallas inom tv a vecor after att defekten faststalldes. Det ar inte moigt att stalla ansprak pa garanti aftert att garantitiden har lopt ut. Garantitiden forlangs inte nar Produkten repareras ell byts ut, dessutom medfor sadana arbeten inte at en ny garantitid borjar galla for produit er for ev. reservdeler som har monterats in. Deta galler aven vid hembesok.

• Anmal den defekta Produkten på foljande webbplats for att gora ansprak på garantin: www.isc-gmbh.info. Om defekten i Produkten tacks av vara garantitjänster, fär du genast en reparerad ellery produit.

Givetvis kan vi även, mot debitering, atgärda skador som antingen inte tacks av garantin aller som har uppstatt after garantitidens slut. Skicka inprodukten till nedanstäende serviceadress.

For slitage- och forbrukningsdeler som for delar som saknas hanvisar vi till begrangsningarna i garantin enligt serviceinformationen som anges ienna bruksanvising.

HR/BIH

S forklar foljande overensstammelse enl. EU-directiv och standarder for artikeln
