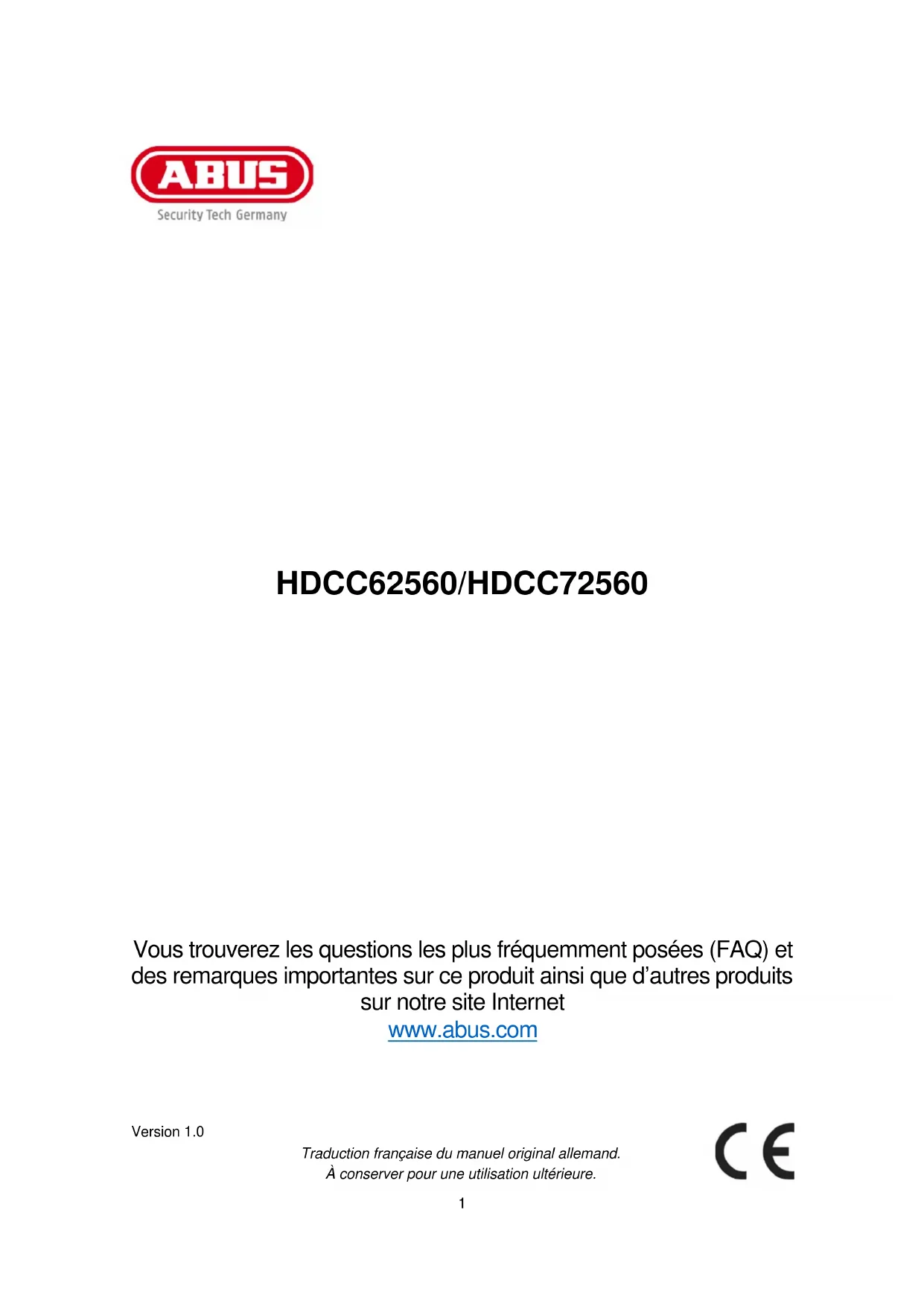

MODE D'EMPLOI HDCC62560 ABUS

Vous trouverez les questions les plus récemment posées (FAQ) et des remarques importantes sur ce produit ainsi que d'autres produits sur notre site Internet

wwwabus. com

Version 1.0

Traduction française du manuel original allemand. À conserver pour une utilisation ultérieure.

Nous vous remercions d'avoir choisi ce produit.

La société ABUS Security-Center déclare que les caméras HDCC62560 et HDCC72560 sont conformes aux exigences des directives européennes suivantes : directive CEM 2014/30/UE et directive RoHS 2011/65/UE. Le texte complet de la déclaration de conformité UE est disponible aux adresses Internet suivantes :

www.abus.com/product/HDCC62560

www.abus.com/product/HDCC72560

Lorsque vous utilisez ce produit, respectez les consignes du manuel d'utilisation afin de ne pas ALTERER la conformité du produit et sa sécurité de fonctionnement.

Avant la mise en service du produit, veuillez lire le manuel d'utilisation dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans ce manuel sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Pour toute question, adressez-vous à votre installateur ou revendeur spécialisé.

L'enregistrement de données est soumis à la réglementation sur la protection des données en vigueur dans le pays correspondant.

Clause de non-responsabilité

Ce manuel d'utilisation a été rédigé avec le plus grand soin. Si vous constatez malgré tout des omissions ou autres imprécisions, nous vous prions de bien vouloir nous les signaler par écrit à l'adresse indiquée ci-dessus.

La société ABUS Security-Center GmbH décline toute responsabilité pour les erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et les manuels d'utilisation sans préavis.

ABUS Security-Center ne peut être tenu responsable des dommages consécutifs, directs ou indirects, liés à l'équipement, aux performances et à l'utilisation de ce produit. Le contenu de ce document ne fait l'objet d'aucune garantie.

Signification des pictogrammes

1	Le pictogramme représentant un éclair dans un triangle indique un danger pour la santé, par exemple une décharge électrique.
2	Le pictogramme représentant un point d'exclamation dans un triangle indique la présence, dans ce manuel d'utilisation, d'instructions importantes devant être impérativement respectées.
3	Ce pictogramme indique la présence de conseils et de remarques spécifiquees relatives à l'utilisation.

Énumérations

1. ...2. ...	Énumérations avec ordre particulier dans le texte ou dans l'advertisement.
• ...• ...	Énumérations sans ordre particulier dans le texte ou dans l'advertisement.

Utilisation conforme

Utilisez l'appareil exclusivement aux fins pour lesquelles il a été construit et conçu. Toute autre utilisation est considérée comme non conforme.

Généralités

Avant la première utilisation du matériel, lisez attentivement les indications, et plus particulièrement les avertissements, même si vous êtes autorisé à utiliser des appareils électroniques.

En cas de dommages consécutifs au non-respect de ce manuel d'utilisation, la garantie devient caduque. Nous déclinons toute responsabilité pour les dommages consécutifs!

Nous déclinons toute responsabilité pour les dommages matériels et/ou corporels résultat d'une manipulation non conforme ou du non-respect des consignes de sécurité. Dans de tels cas, la garantie devient caduque!

Conservez ce manuel en lieu sûr pour pouvoir vous y référer ultérieurement.

Si vous revendez ou donnez l'appareil, remettez également le présent manuel.

Les consignes de sécurité et les mises en garde suivantes sont destinées à vous protéger ainsi que l'appareil. Veuillez lire attentivement les points suivants :

Alimentation électrique

• N'utilisez cet appareil qu'avec une source de courant fournissant la tension secteur indiquée sur la plaque signalétique. Si vous ne savez pas exactement de quelle alimentation électrique vous disposez, veuillez vous adresser à votre fournisseur d'électricité.
• Déconnectez l'appareil du réseau électrique avant toute intervention de maintenance ou d'installation. L'appareil n'est intégralement disconnected du réseau électrique qu'une fois l'alimentation retirée.
• Afin de complètement débrancher l'appareil du réseau, la fiche doit être retirée de la prise.
• Afin de prévenir tout danger d'incendie, il convient de débrancher la fiche de l'appareil de la prise en cas de non-utilisation prolongée.

• Avant une tempête et/ou un orage avec risque d'éclair, débranchez l'appareil du réseau électrique ou branchez l'appareil à une ASI.
• Evitez tout surcharge des prises secteur, des rallonges de câble et des adaptateurs, ceci pouvant entraîner un risque d'électrocution ou d'incendie.

Saisissez tous les câbles toujours au niveau de la fiche et ne tirez jamais sur le câble. - Ne saisissez jamais le câble électrique avec des mains mouillées, car vous risqueriez un court-circuit ou une décharge électrique. - Ne posez ni appareil, ni partie de meuble ou autres objets lourds sur les câbles et veillez à ce que ceux-ci ne soient pas piétés, surtout au niveau de la fiche et des broches de raccordement. - Ne faites jamais de nœud avec un câble et ne l’attachez jamais à d’autres câbles. - Tous les câbles doivent être installés de façon à ce qu’ils ne gênent personne et que personne ne marche dessus. - Un câble électrique peut engendrer un incendie ou une électrocution. Contrôlez de temps à autre le câble électrique. - Ne modifiez pas et ne manipulez pas le câble électrique ni la prise secteur. - N’utilisez pas d’adaptateur ou de rallonge qui ne satisfont pas aux normes de sécurité en vigueur et n’intervenez pas au niveau du câble électrique ou réseau.

• Ne laissez pas les appareils électriques entre les mains des enfants! Ne laissez jamais les enfants utiliser des appareils électriques sans surveillance. Les enfants ne peuvent pas toujours identifier les dangers. Les petites parties peuvent mettre leur vie en danger si elles sont ingérées.
• Veuillez aussi garder les enfants à l'écart de l'emballage. Risque d'asphyxie !
• Cet appareil n'est pas conçu pour les enfants. En cas d'utilisation non conforme, les ressorts peuvent sauter et provoquer des blessures chez les enfants (par ex. au niveau des yeux).

Surveillance

Il se peut que, dans certains pays, la mise en service de systèmes de surveillance soit interdite par la loi ou réglementée. - Préalablement à la mise en service du système, l'utilisateur est tenu de s'assurer que la surveillance a lieu dans le respect des dispositions légales applicables.

Lieu d'installation/environnement d'exploitation

Ne posez aucun objet lourd sur l'appareil.

L'appareil est uniquement conçu pour le fonctionnement dans des pièces à température ou humidité de l'air correspondantes (par ex. les salles de bain), ou encore dans des locaux soumis à une quantité importante de poussières. Pour une indication précise, consultez les caractéristiques techniques de l'appareil.

Veillez aux points suivants :

• toujours garantir une aération suffisante (ne pas poser l'appareil sur des étagères, sur un tapis épais, sur un lit ou là où les fentes d'aération sont bouchées et garder un écart de 10 cm minimum de tous les côtés); ne jamais directement exposer l'appareil à des sources de chaleur (par ex. les chauffages);
• éviter l'exposition directe aux rayons du soleil ou à une source de lumière artificielle puissante pour les appareils destinés à une utilisation en intérieur; ne pas poser l'appareil à proximité de champs magnétiques (par ex. des haut-parleurs); ne pas poser sur ou à côté de l'appareil des sources d'inflammation non protégées (par ex. des bougies);
• éviter les éclaboussures, le contact avec des gouttes d'eau ou des liquides agressifs sur les appareils destinés à une utilisation en intérieur; ne pas utiliser l'appareil à proximité d'eau et, surtout, ne jamais plonger l'appareil dans l'eau (ne pas poser de récipients remplis de liquide, tels que des vases ou des boissons sur ou à côté de l'appareil); ne pas insérer de corps étrangers dans l'appareil; ne pas exposer l'appareil à d'importantes fluctuations de températures, sinon l'humidité peut se condenser et provoquer des courts-circuits;
• ne pas exposer à des secousses ou des vibrations importantes.

Déballage

Veuillez manipuler l'appareil avec la plus grande précaution lorsque vous le retirez de l'emballage.

Les emballages et les accessoires liés sont recyclables et doivent toujours être confiés au recyclage.

Nous vous recommandons ce qui suit :

Jeter les parties d'emballage en papier, carton, carton ondulé ou plastique dans les collecteurs prévus à cet effet.

S'il n'y en a pas dans votre zone de résidence, vous pouvez jeter ces matériaux avec les déchets ménagers.

Avertissement

Si l'emballage d'origine est endommagé, examinez tout d'abord l'appareil. Si ce dernier a subi des dommages, veuillez le renvoyer avec son emballage et en informer le service de livraison.

Mise en service

• Avant la première mise en service, respectez toutes les consignes de sécurité et d'utilisation!

9

Avertissement Avant d'inverter l'appareil dans un système de vidéosurveillance existant, veillez à ce que tous les apparêls soient déconnectés du réseau et du circuit basse tension.

11

Avertissement Toute intervention mal exécutée et réalisée par un non-professionnel sur le réseau électrique ou sur les installations domestiques peut être dangereuse, pour vous-même et pour autresl. Les installations doivent être câblées de façon à ce que le circuit secteur et le circuit basse tension soient toujours séparés. Ils ne doivent en aucun cas être reliés ou pouvoir être reliés suite à un défaut.

Maintenance et entretien

Des travaux de maintenance sont nécessaires lorsque l'appareil est endommagé (par exemple lorsque la fiche, le câble électrique ou le boîtier est endommagé, en cas de pénétration de liquide ou d'objets à l'intérieur de l'appareil, d'exposition à la pluie ou à l'humidité, ou s'il ne fonctionne pas correctement, ou encore après une chute).

Maintenance

Si vous constatez un dégagement de fumée, des bruits ou une odeur inhabituels, éteignez immédiatement l'appareil et débranchez la prise secteur. Dans ces cas, l'appareil ne doit plus être utilisé tant qu'un spécialiste n'a pas procédé à un contrôle. - Confiez tous les travaux de maintenance à un spécialiste qualifié. - N'ouvre jamais le boîtier de l'appareil ou des accessoires lorsque cela n'est pas nécessaire. Un boîtier ouvert compte toujours un danger de mort par électrocution. Par conséquent, ouvre le boîtier uniquement lorsque l'appareil est hors tension. Pour la plupart des appareils, l'ouverture est indispensable et autorisée pour les opérations suivantes :

• montage de l'appareil;
• insertion d'un support d'enregistrement (carte SD ou disque dur);
• accès aux fonctions essentielles (bouton Reset ou touche WPS).

Nettoyage

Nettoyez le boîtier de l'appareil uniquement à l'aide d'un chiffon humide. N'utilisez pas de solvants, d'alcool, de diluants, etc., ni aucune des substances suivantes : eau salée, insecticides, solvants à base de chlore ou d'acides, ammoniac, poudre à récurer. Frottez doucement avec un chiffon en coton sur la surface, jusqu'à ce que cette dernière soit entièrement sèche.

L'appareil fonctionne sous une tension dangereuse. Débranchez l'appareil du réseau pour effectuer les travaux de maintenance ou le nettoyage de l'appareil!

Sommaire

1. Étendue de la livraison 8
2. Description de l'équipement 9

2.1. HDCC62560 9 2.2. HDCC72560 9

1. Menu d'affichage à l'écran 12

HDCC62560

• Caméra Extérieure Analogue HD 1080p Alimentation, 12 V CC/1 A (UE, R-U., AU) Gabarit de perçage
• Matériel de montage
• Instructions

HDCC72560

• Matériel de montage
• Instructions

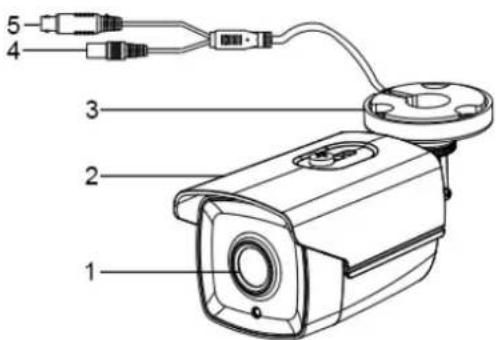

2.1. HDCC62560

1 Objectif 2 Pare-soleil
3 Fixation murale de laamera 4 Raccordement t'électrique (5,5 x 2,1 mm, fiche creuse)
5 Sortie videoe HD-TVI (BNC)

2.2. HDCC72560

1	Socle de laamera 2 Caméra
3	Clapet de laamera 4 Raccordement électrique		(5,5 x 2,1 mm, fiche creuse)
5	Sortie video HD-TVI (BNC)

Pendant le montage, la lama doit être coupée de l'alimentation secteur.

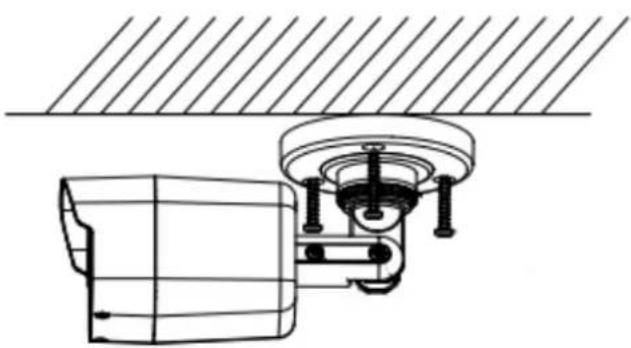

3.1. HDCC62560

Collez le gabarit de perçage fourni à l'endroit d'installation souhaité pour laamera. Percez les trous nécessaires.

Pour fixer la lama, utilisez les vis et chevilles fournies.

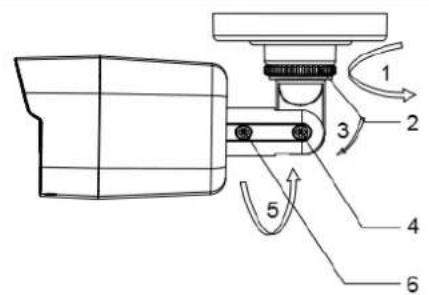

Direction

1. Pivotement : 0-360°
2. Anneau de fixation pour le pivotement
3. Inclinaison : 0-180°
4. Vis de fixation pour l'inclinaison
5. Rotation : 0-360°
6. Vis de fixation pour la rotation

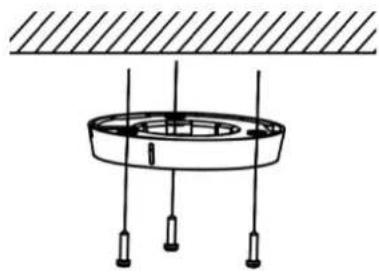

3.2. HDCC72560

Collez le gabarit de perçage fourni à l'endroit d'installation souhaité pour laamera. Percez les trous nécessaires.

Tournez le clapet de laamera jusqu'à ce que le repère du socle de laamera et l'encoche du clapet de laamera soient alignés (illustration 1). Retirez le socle de laamera à l'aide d'un objet plat (par ex. une pièce).

Pour fixer le socle de laamera, utilisez les vis et chevilles fournies.

Si les cables doivent être posés latéralement, ne fixez pas complètement le socle de la camera avant que laamera et le clapet de la camera ne soient à leur position.

Posez laamera sur le socle et introduisez les cables dans le mur ou de manière latérale. Clipsez le clapet de laamera et orientez-le ainsi que laamera.

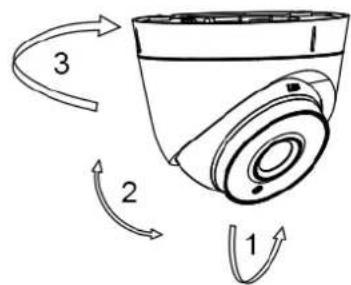

Direction

1. Rotation: 0-360°
2. Inclinaison: 0-75°
3. Pivotement:0-360°

3.3. Installation du câble vidéo

Pour transmettre le signal vidéo HD-TVI de la caméra à un enregistreur HD-TVI, un câble coaxial de type RG59 à connecteur BNC (mâle) doit être branché au connecteur « TVI ». La longueur du câble jusqu'au prochain appareil ne doit pas dépasser 500 m (RG6) ou 300 m (RG59).

Veuillez noter que la transmission d'images de la caméra peut être perturbée si vous posez les câbles à proximité de câbles électriques ou d'autres matériaux conducteurs.

Recommandation :

Utilisez les filtres antiparasites TVAC25220 ou TVAC25210 pour minimiser les perturbations.

4. Menu d'affichage à l'écran

Le menu d'affichage à l'écran de cette caméra est accessible uniquement par un appareil avec possibilités de commande (enregistreur, clavier de commande). Sélectionnez le préréglage 95 pour ouvrir le menu d'affichage à l'écran. Utilisez les touches flèchées PTZ de votre appareil et l'option « Iris+ » pour l'ouverture, la fermeture et la confirmation.

Le menu d'affichage à l'écran est uniquement disponible en anglais. Pour l'orientation, utilisez la description des points ci-dessous.

L'option « Iris+ » peut différer d'un appareil à l'autre.

FORMAT Sélectionner le format vidéo (PAL ou NTFS)

LANGUAGE Sélectionner la langue de l'affichage à l'écran

MAIN MENU Ouvrir le menu principal

AE Ouvrir les réglages d'exposition

AWB Ouvrir les réglages de balance des blancs

DAY NIGHT Ouvrir les réglages jour/nuit

VIDEO SETTING Ouvrir les réglages vidéo

FUNC Ouvrir les réglages des fonctions

RESET Restaurer les réglages d'usine de la caméra

SAVE&EXIT Enregister les réglages et fermer l'affichage à l'écran

Exposure (réglages d'exposition)

BRIGHTNESS Régler la luminosité

EXPOSURE MODE Régler le mode d'exposition

GLOBAL Automatique

BLC Compensation contre-jour

BLC LEVEL Régler le niveau

AGC Contrôle automatique du gain

OFF Désactivé LOW Faible MIDDLE Moyen HIGH Élevé

SENSE UP Regler la durée d'exposition

RETURN Quitter le menu

WB (réglages de balance des blancs)

MODE Regler le mode

ATW Automatique - MWB Manuel

RGAIN Régler l'augmentation du rouge

BGAIN Régler l'augmentation du bleu

RETURN Quitter le menu

DAY NIGHT (réglages jour/nuit)

MODE Régler le mode

• AUTO Automatique INFRARED Activer/Désactiver l'infrarouge SMART IR Niveau Smart IR COLOR Image toujours en couleur BW Image toujours en noir et blanc

VIDEO SETTING (Réglages VIDEO)

CONTRAST Régler le contraste

SHARPNESS Régler la netteté

COLOR GAIN Régler l'augmentation de couleur

3DNR Régler l'élimination dynamique des bruits parasites

MIRROR Inverser l'image de la caméra

• DEFAULT Normale H Horizontale V Verticale HV Horizontale et verticale

FUNC (réglages des fonctions)

PRIVACY Ouvrir le masquage des zones privées

MOTION Ouvrir la détection de mouvement

CAMID Ouvre les réglages de l'ID de caméra

DPC Activer/Désactiver la correction automatique de pixels défectueux

RETURN Quitter le menu

MODE Activer/Desactiver le masquage des zones privées/la detection de mouvement

AREA x Editor la zone

DISPLAY Activer/Désactiver les affichages X POSITION Régler la position des axes X Y POSITION Régler la position des axes Y WIDTH Régler la largeur HEIGHT Régler la hauteur RETURN Quitter le menu

SENSITIVITY Régler la sensibilité

COLOR Régler la couleur

TRANSPARENCY Activer/Désactiver la transparence

RETURN Quitter le menu

CAMID Setting (réglages de l'id deamera)

MODE Activer/Désactiver l'affichage

CAMID Régler l'ID de caméra

X POSITION Régler la position des axes X

Y POSITION Régler la position des axes Y

RETURN Quitter le menu
