MODE D'EMPLOI IR 200 MICROLIFE

1. Les avantages de ce thermomètre

• Indication de positionnement correct

• Utilisation multiple (large étendue de mesure)

• Agréable et facile d'utilisation

• Appel multiple de mesures

2. Importantes précautions d'emploi

3. Comment ce thermomètre mesure la température

• Pour éviter une mesure inexacte

4. Affichage de contrôle et symboles

5. Réglage de la date, de l'heure et du signal sonore

6. Commutation entre mode corporel et mode objet

7. Instructions d'utilisation

• Mesure en mode corporel

• Mesure en mode objet

8. Commutation Celsius - Fahrenheit

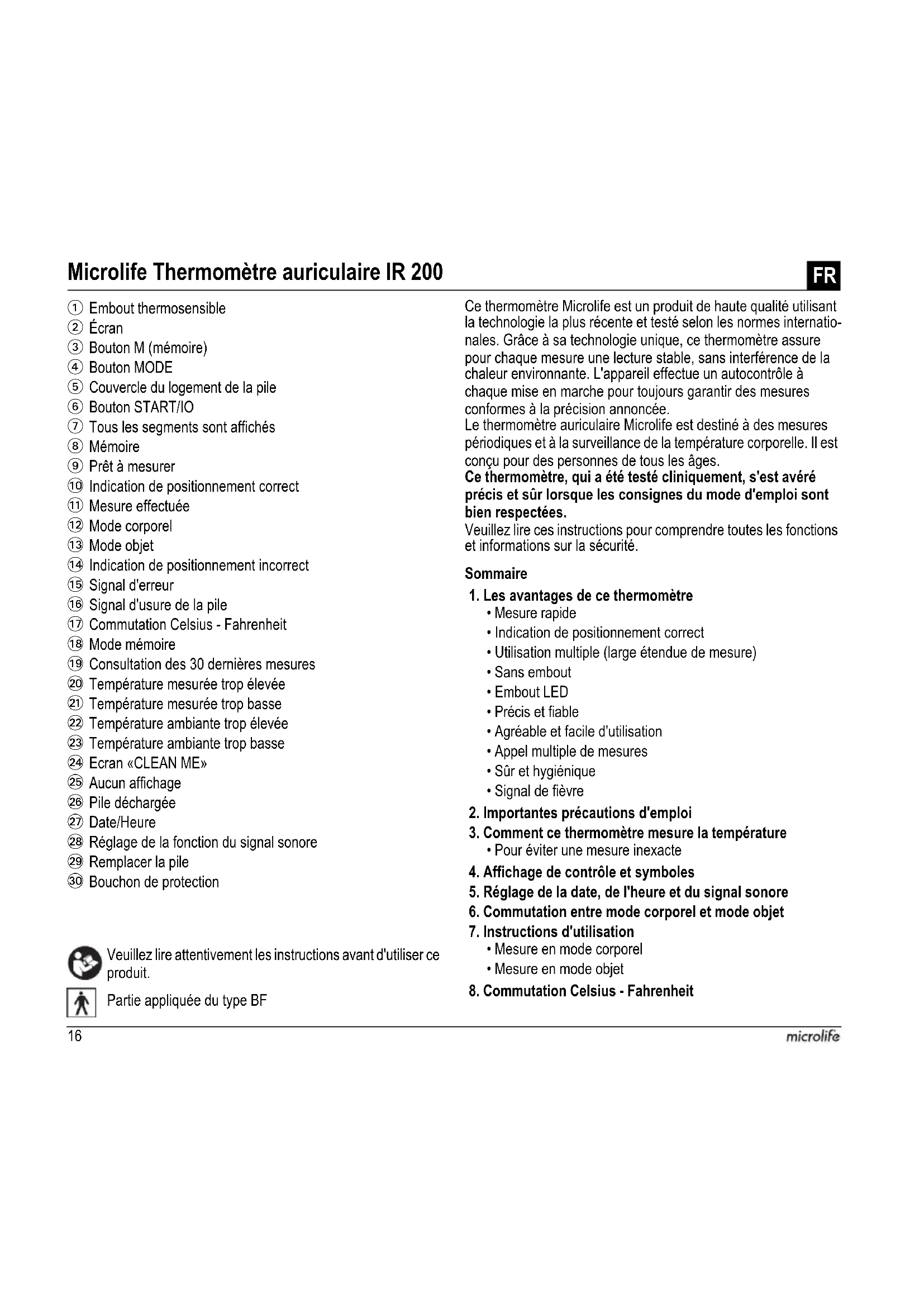

Microlife Thermomètre auriculaire IR 200

Couvercle du logement de la pile

Tous les segments sont affichés

Indication de positionnement correct

Indication de positionnement incorrect

Signal d'usure de la pile

Consultation des 30 dernières mesures

Température mesurée trop élevée

Température mesurée trop basse

Température ambiante trop élevée

Température ambiante trop basse

Réglage de la fonction du signal sonore

9. Comment appeler 30 mesures en mode mémoire

10. Messages d'erreurs

11. Nettoyage et désinfection

12. Remplacement de la pile

14. Caractéristiques techniques

15. www.microlife.fr

Carte de garantie (voir verso)

1. Les avantages de ce thermomètre

Mesure rapide La technologie innovatrice de la mesure de la température par le rayonnement infrarouge permet de prendre la température de l'oreille en seulement 1 seconde. Indication de positionnement correct Le système de guidage ACCUsens confirme le bon positionnement dans l'oreille avec l'affichage «good» sur l'écran LCD et un signal sonore. Utilisation multiple (large étendue de mesure) Ce thermomètre a la particularité d'offrir une large étendue de mesure, de 0.1 - 99.9°C / 32.2 - 211.8 °F. L'appareil peut être utilisé pour mesurer la température corporelle, mais aussi pour mesurer la température de surface des éléments suivants: Température de surface du lait dans un biberon Température de surface d'un bain pour bébé Température ambiante Sans embout Ce thermomètre est plus convivial et plus économique étant donné qu'il n'exige pas d'embout. Embout LED Ce thermomètre inclus un embout lumineux LED qui permet de bien positionner l'oreille dans l'obscurité et permet aussi de rappeler qu'il faut nettoyer le thermomètre avant chaque utilisation (clignotant LED et embout lumineux LED). Précis et fiable Grâce au mode d'assemblage de la sonde et à son capteur à rayons infrarouges perfectionné, cet instrument offre une mesure de la température aussi précise que fiable. Agréable et facile d'utilisation

Forme ergonomique qui rend l'utilisation du thermomètre simple et facile.

Ce thermomètre peut être utilisé sans perturber la vie quotidienne. Une prise de température pendant le sommeil d'un enfant est possible. Ce thermomètre fournit des mesures rapides et est par consé- quent agréable d'utilisation pour les enfants. Appel multiple de mesures Les utilisateurs ont la possibilité de consulter les 30 dernières mesures avec la date et l'heure enregistrées quand l'appareil est en mode mémoire, ce qui permet de mieux suivre les variations de température. Sûr et hygiénique Pas de risque de verre cassé et d'ingestion de mercure. Totalement sûr pour la prise de température des enfants. Un nettoyage de l'extrémité thermosensible avec un chiffon en coton imbibé d'alcool rend l'emploi de ce thermomètre complè- tement hygiénique. Signal de fièvre 10 bips courts et un rétroéclairage rouge de l'écran LCD signalent que la température peut être supérieure ou égale à 37.5 °C.

2. Importantes précautions d'emploi

Respectez les instructions d’utilisation. Ce document fournit des informations importantes sur le fonctionnement et la sécu- rité de cet appareil. Veuillez lire attentivement ce document avant d'utiliser l'appareil et conservez-le pour vous y référer ultérieurement. Cet appareil est réservé aux applications décrites dans ce manuel. Le fabricant ne peut être tenu pour responsable de dommages provoqués par une utilisation incorrecte. Ne jamais plonger cet appareil dans l'eau ou un autre liquide. Pour le nettoyage, se référer aux instructions de la section «Nettoyage et désinfection». N'utilisez pas l'appareil si vous pensez qu'il est endommagé ou remarquez quelque chose de particulier. N'ouvrez jamais l'appareil. La présence de cérumen dans le canal auditif peut abaisser artificiellement la température mesurée. Le canal auditif doit donc être bien propre pour permettre une mesure précise. Si la température mesurée ne concorde pas avec l’état du patient ou si elle est anormalement basse, répétez la mesure toutes les 15 minutes ou contrôlez-la en prenant la température corporelle de base.18 Cet appareil comprend des éléments sensibles et doit être traité avec précaution. Respectez les conditions de stockage et d'emploi indiquées à la section «Caractéristiques techniques». Ne laissez jamais les enfants utiliser l'appareil sans surveil- lance; certaines de ses parties sont si petites qu'elles peuvent être avalées.

Ne mettez pas l'appareil en service dans un champ électroma- gnétique de grande intensité, par exemple à proximité de télé- phones portables ou d'installations radio. Garder une distance minimale de 3,3 mètres de ces appareils lors de toute utilisation. Il convient de le protéger contre: - les températures extrêmes - les chocs et chutes - les saletés et la poussière - les rayons solaires directs - la chaleur et le froid Si vous comptez ne pas utiliser l'appareil pendant une période prolongée, prenez soin de retirer la pile.

AVERTISSEMENT: La mesure délivrée par cet appareil ne

constitue pas un diagnostic. Elle ne remplace pas la néces- sité d'une consultation médicale, surtout si elle ne corres- pond pas aux symptômes du patient. Ne comptez pas uniquement sur le résultat de la mesure, considérez toujours d'autres symptômes pouvant survenir et le ressenti du patient. Il est conseillé d'appeler un médecin ou une ambulance si nécessaire.

3. Comment ce thermomètre mesure la température

Ce thermomètre mesure l'énergie infrarouge émise par la membrane du tympan et les tissus avoisinants. Cette énergie est recueillie par la lentille puis convertie en une indication de température. La mesure affichée obtenue directement du tympan (membrane tympanique) donne la température auriculaire la plus juste. Les mesures prises sur le tissu environnant du canal de l'oreille génèrent une lecture de la température plus basse, ce qui peut entraîner un mauvais diagnostic de la fièvre. Pour éviter une mesure inexacte

1. Activer le thermomètre en appuyant sur le bouton START/IO

2. Après le premier bip (symbole de l'échelle de température

clignotant), redresser le canal auriculaire en tirant doucement le milieu de l'oreille vers l'arrière et vers le haut.

3. Bien introduire l'extrémité thermosensible 1 dans le canal de

l'oreille. «Good» s'affichera avec un bip pour confirmer que l'appareil a détecté le bon positionnement. Appuyer sur le bouton START/IO 6 et garder l'extrémité dans l'oreille jusqu'au bip qui signale la fin de la mesure.

4. Affichage de contrôle et symboles

Tous les segments sont affichés 7: Appuyer sur le bouton START/IO 6 pour allumer l'appareil; tous les segments sont affichés pendant 1 seconde. Prêt à mesurer 9: L'appareil est prêt pour la mesure, le symbole «°C» ou «°F» clignote. L'embout lumineux LED est activé et clignote. Indication de positionnement correct AT: L'embout lumineux LED cessera de clignoter (reste allumé) et «good» s'affichera sur le LCD lorsque le capteur de mesure détecte un positionne- ment approprié. Mesure effectuée AK: La température est affichée à l'écran 2 avec le symbole «°C» ou «°F»; l'appareil est prêt pour la mesure suivante lorsque «°C» ou «°F» clignote à nouveau. Signal d'usure de la pile AP: Quand l'appareil est allumé, l'icône «pile» clignote pour vous rappeler de remplacer la pile.

5. Réglage de la date, de l'heure et du signal sonore

Réglage de la date et de l'heure

1. Après l'insertion d’une nouvelle pile, les chiffres de l'année

clignotent sur l'écran BQ. Vous pouvez régler l'année en appuyant sur le bouton M 3. Pour confirmer et régler le mois, pressez le bouton MODE 4.

2. Vous pouvez maintenant régler le mois en appuyant sur le

bouton M 3. Pour confirmer, pressez le bouton MODE 4 puis réglez le jour.

3. Suivre les instructions précédentes pour régler le jour, les

heures et les minutes.

4. Après la définition des minutes et la pression du bouton

START/IO 6, la date et l'heure réglées s'afficheront.

Si aucun bouton n'est pressé pendant 20 sec., l'appareil se mettra prêt pour une mesure 9.

Pour annuler l'heure: Appuyer sur le bouton START/IO 6 pendant le réglage de l'heure. L'écran LCD affichera alors les icones date/heure avec «--:--». Puis presser le bouton START/IO 6 pour lancer une mesure. Sans aucune inter- vention de votre part pendant 60 sec., l'appareil s'éteindra automatiquement.19IR 200

Changer la date et l'heure: Appuyer et maintenir le bouton de mode 4 enfoncé pendant 8 sec. jusqu'à ce que l'année clignote BQ. Maintenant vous pouvez entrer les nouvelles valeurs comme décrites plus haut. Réglage du BIP

1. Presser et maintenir le bouton MODE 4 pendant 3 secondes

pour initialiser le signal sonore BR.

2. Presser le bouton M 3 pour activer ou désactiver le signal

sonore. Le signal sonore est activé lorsque l'icône BIP BR est affichée sans croix.

Lorsque le réglage du signal sonore a été effectué, appuyez sur la touche START/IO 6 pour accéder au mode «prêt pour la mesure»; sinon l'appareil passe automatique- ment à la mesure après 10 secondes 9.

6. Commutation entre mode corporel et mode objet

1. Appuyez sur le bouton START/IO 6. L'écran 2 s'allume et

tous les segments s'affichent pendant 1 seconde.

2. Le mode par défaut est le mode corporel AL. Appuyez sur le

bouton MODE 4 pour passer en mode objet AM. Pour revenir au mode corporel, appuyez de nouveau sur le bouton MODE.

7. Instructions d'utilisation

Toujours enlever le bouchon de protection CT avant de l’utiliser. Mesure en mode corporel

1. Appuyez sur le bouton START/IO 6. L'écran 2 s'allume et

tous les segments s'affichent pendant 1 seconde.

2. Quand le symbole «°C» ou «°F» clignote, un bip est émis. Le

thermomètre est alors prêt à prendre la température 9.

3. L'embout lumineux LED est activé et clignote.

4. Redresser le canal de l'oreille en tirant l'oreille vers le haut puis

en arrière pour donner une bonne vue sur le tympan. Enfant de moins de 1 an - tirer le pavillon de l'oreille tout droit et en arrière. Enfant de plus de 1 an et adulte - tirer le pavillon de l'oreille vers le haut et en arrière. Veuillez aussi vous référer aux instructions succinctes indiquées avant!

5. Pendant que l'oreille est délicatement tirée, insérer bien l'extrémité

thermosensible dans le conduit.

6. L'embout lumineux LED cessera de clignoter (reste allumé) et

«good» s'affichera sur le LCD lorsque le capteur de mesure détecte un positionnement approprié.

immédiatement sur le bouton START/IO

. Le relâcher et attendre l'émission d'un bip. Ce signal sonore indique la fin de la prise de température.

8. Retirer le thermomètre de l'oreille. La température mesurée

9. Pour la prochaine mesure, attendez que l'icône «°C»/«°F»

clignote et suivez les étapes 5-7 ci-dessus. 10.Pressez et maintenez la touche START/IO 6 enfoncée pendant 3 secondes pour éteindre l'appareil; sinon l'appareil s'éteindra automatiquement après environ 60 secondes. Mesure en mode objet

1. Appuyez sur le bouton START/IO 6. L'écran 2 s'allume et

tous les segments s'affichent pendant 1 seconde.

2. Appuyez sur le bouton de mode 4 pour passer au mode objet.

3. Orientez le thermomètre vers le centre de la surface à mesurer

en respectant une distance de 5 cm maximum au-dessus de cette surface. Appuyer le bouton START/IO 6. Après 1 seconde un bip long signalera la fin de la mesure.

4. Lisez la température affichée sur l'écran LCD.

5. Pour la prochaine mesure, attendez que l'icône «°C»/«°F»

clignote et suivez les étapes 3-4 ci-dessus.

NOTE: Les patients et le thermomètre devraient rester dans une pièce à conditions stables pendant au moins 30 minutes. Pour obtenir de nouvelles mesures précises, veuillez attendre au minimum 30 secondes après 3-5 prises de température effectuées à la suite. Les dépôts de cérumen sur l'extrémité thermosensible peuvent dégrader la précision des lectures de température ou propager des infections d'un utilisateur à l'autre. Il est impératif que l'embout soit nettoyé avant chaque mesure. Ainsi, une fois que l'utilisateur éteint le thermomètre, un message «CLEAN ME» BN apparaitra à l'écran et l'embout clignotera pendant 3 sec. Pour le nettoyage, se référer à la section

Nettoyage et désinfection». Après avoir nettoyé l'extrémité thermosensible 1 avec de l'alcool, attendre 5 minutes avant de prendre la prochaine mesure afin de permettre au thermomètre d'atteindre sa température de fonctionnement de référence.20 10 bips courts et un rétroéc lairage rouge de l'écran LCD signalent que la température peut être s upérieure ou égale à 37.5 °C.

Pour un enfant, la meilleure position est, allongé à plat, la tête sur le côté, l'oreille face au plafond. S'il s'agit d'un enfant plus âgé ou d'un adulte, il faut se placer derrière lui, légèrement sur son côté. Toujours prendre la température dans la même oreille car les mesures varient d'une oreille à l'autre. Dans les situations suivantes, il est recommandé de prendre 3 fois la température dans la même oreille et de ne retenir que la température la plus élevée:

1. Nouveau-nés les 100 premiers jours.

2. Enfants de moins de 3 ans avec une déficience du système

immunitaire et pour qui la présence ou l'absence de fièvre est un élément critique.

3. Lorsque l'utilisateur apprend à se servir du thermomètre pour

la première fois et jusqu'à ce qu'il se soit suffisamment fami- liarisé avec celui-ci pour obtenir des mesures homogènes.

4. Mesure anormalement basse.

Ne prenez pas de mesures pendant ou immédiatement après l'allaitement d'un bébé. N'utilisez pas le thermomètre dans un environnement très humide. Les patients ne devraient pas boire, manger ou faire de l'exer- cice avant/pendant la prise de température. Les médecins recommandent une mesure rectale pour les nouveaux nés dans les 6 premiers mois, car toutes les autres méthodes de mesure peuvent mener à des résultats ambigus. Les prises de mesure effectuées sur des zones différentes ne devraient pas être comparées entre elles car la tempé- rature corporelle normale varie selon la zone du corps mesurée et le moment de la journée, étant plus élevée dans la soirée et plus basse environ une heure avant le réveil. Plages de températures corporelles normales: - Axillaire: 34.7 - 37.3 °C / 94.5 - 99.1 °F - Buccale: 35.5 - 37.5 °C / 95.9 - 99.5 °F - Rectal: 36.6 - 38.0 °C / 97.9 - 100.4 °F - Microlife IR 200: 35.4 - 37.4 °C / 95.7 - 99.3 °F

8. Commutation Celsius - Fahrenheit

Ce thermomètre peut indiquer la température en Fahrenheit ou en Celsius. Pour passer de l'échelle °C à l'échelle °F, appuyer sans relâcher sur le bouton de mode

pendant 3 secondes; l'icône du signal sonore s'affiche à l'écran. Appuyez de nouveau sur le bouton MODE; L'échelle de mesure actuelle (symbole «

s'affiche sur l'écran

. Changez d'échelle de mesure entre °C et °F en appuyant sur le bouton M

. Lorsque l'échelle de mesure a été choisie, appuyez sur le bouton START/IO

pour accéder au mode «prêt pour la mesure»; Sinon l'appareil passe automatiquement au mode «prêt pour la mesure» après 10 secondes

9. Comment appeler 30 mesures en mode mémoire

Ce thermomètre enregistre les 30 dernières mesures avec l'heure et la date de mesure. Mode mémoire AR: Presser le bouton M 3 pour accéder au mode mémoire en position OFF. Le symbole mémoire «M» clignote.

Mesure 1 – dernier résultat

Presser puis relâcher le bouton

pour appeler la dernière mesure. Affiche 1 puis la valeur mémorisée. En pressant et en relâchant le bouton M

après l'affichage des 30 dernières mesures, on redémarre la boucle à partir de la mesure 1. 10.Messages d'erreurs Température mesurée trop élevée BT: Affiche «H» quand la température mesurée dépasse 43 °C / 109.4 °F en mode corporel ou 99.9 °C / 211.8 °F en mode objet. Température mesurée trop basse BK: Affiche «L» quand la température mesurée est inférieur à 32 °C / 89.6 °Fen mode corporel ou 0.1 °C / 32.2 °F en mode objet. Température ambiante trop élevée BL: Affiche «AH» quand la température ambiante est supérieure à 40.0 °C / 104.0 °F. Température ambiante trop basse BM: Affiche «AL» quand la température ambiante est inférieur à 10.0 °C / 50.0 °F. Indication de positionnement incorrect AN: La sonde n'est pas correctement insérée dans le canal de l'oreille. Veuillez insérer la sonde comme indiqué dans ce manuel. Signal d'erreur AO: Dysfonctionnement de l'appareil. Aucun affichage BO: Vérifier la bonne mise en place de la pile ainsi que le respect de la polarité (<+> et <->). Signal pile usée BP: Si cet icône «pile» est le seul symbole affiché sur l’écran, la pile doit être remplacée immédiatement.21IR 200

11.Nettoyage et désinfection Utiliser un chiffon doux ou un chiffon en coton imbibé d'alcool (70% isopropyl) pour nettoyer la surface du thermomètre et l'extrémité ther- mosensible. S'assurer qu'aucun liquide n'entre à l'intérieur. Ne jamais utiliser d'agent abrasif, diluant ou benzène et ne jamais plonger l'appareil dans l'eau ou un autre liquide. Prendre soin de ne pas rayer la lentille de l'extrémité thermosensible et l'écran d'affichage. 12.Remplacement de la pile Cet appareil est fourni avec une pile lithium de type CR2032. La pile doit être remplacée lorsque seulement l'icône de «pile» BP s'affiche sur l'écran. Enlever le capot à pile BS en le faisant glisser dans la direction indiquée. Insérer la nouvelle pile en veillant à bien orienter la borne positive (+) vers le haut. Les piles et appareils électroniques doivent être éliminés en conformité avec les prescriptions locales, séparément des ordures ménagères. 13.Garantie Cet appareil est couvert par une garantie de 5 ans à compter de la date d'achat. Pendant cette période de garantie, à notre discré- tion, Microlife réparera ou remplacera sans frais le produit défec- tueux. Le fait d'ouvrir ou de modifier l'appareil invalide la garantie. Sont exclus de la garantie, les cas suivants: Frais de transport et risques de transport. Dommages causés par une utilisation incorrecte ou le non- respect du mode d'emploi. Dommages causés par une fuite des piles.

Dommages causés par un accident ou une mauvaise utilisation. Matériel d'emballage / stockage et mode d'emploi. Contrôles et maintenance réguliers (étalonnage). Accessoires et pièces d'usure: Piles, couvre sonde (en option). Pour toute demande de garantie, veuillez contacter le revendeur auprès duquel le produit a été acheté ou le bureau local Microlife. Vous pouvez également nous joindre via notre site Internet: www.microlife.com/support L'indemnisation est limitée à la valeur du produit. La garantie peut être accordée si le produit est retourné complet avec la facture d'origine. La réparation ou le remplacement sous garantie ne prolonge ni ne renouvelle la période de garantie. Les prétentions légales et droits des consommateurs ne sont pas limités par cette garantie. 14.Caractéristiques techniques Type: Thermomètre auriculaire IR 200 Plage de mesure: Mode corporel: 32.0-43.0 °C / 89.6 - 109.4 °F Mode objet: 0.1 - 99.9°C / 32.2 - 211.8 °F Résolution: 0.1 °C / °F Précision (Laboratoire): Mode corporel: ±0.2 °C, 35.0

±0.3 °C, 32.0 34.9 °C et 42.1 43.0 °C / ±0.5 °F, 89.6 94.8 °F et 107.8 109.4 °F Mode objet: ±1.0 °C, 0.1 ~ 99.9 °C / ±2 °F, 32.2 ~ 211.8 °F Affichage: Ecran LCD (à cristaux liquides), 4 chiffres + symboles spéciaux Signaux sonores: L'appareil est allumé et prêt pour la mesure: 1 bip bref. Mesure terminée: 1 long bip Erreur système ou disfonctionnement: 3 bips brefs Signal de fièvre: 10 bips brefs Mémoire: 30 mesures sont enregistrées avec la date et l'heure. Rétroéclairage: L'écran est éclairé en VERT pendant 1 seconde à la mise sous tension de l'instrument. L'écran est éclairé en VERT pendant 5 secondes à la fin d'une mesure si la lecture est inférieure à 37.5 °C / 99.5 °F. L'écran est éclairé en ROUGE pendant 5 secondes à la fin d'une mesure si la lecture est supérieure ou égale à 37.5 °C / 99.5 °F. Conditions d’utilisation:
