MODE D'EMPLOI CR3X Acid Etched CASO

22.2 Consignes de sécurités générales .............................. 49

22.3.2 Dangers du courant électrique ............................................ 50

23.2 Inventaire et contrôle de transport .............................. 51

24 Structure et fonctionnement ................... 54

25 Commande et fonctionnement ............... 56

25.1 Tuyaux pour couper et râper ........................................ 57

Veuillez lire les indications de ce manuel afin de vous familiariser rapidement avec l'appareil et afin de pouvoir utiliser l'ensemble de ses fonctions. Votre râpe multifonction vous sera fidèle de nombreuses années si vous l'utilisez et l'entretenez conformément. Nous vous souhaitons beaucoup de plaisir lors de son utilisation.

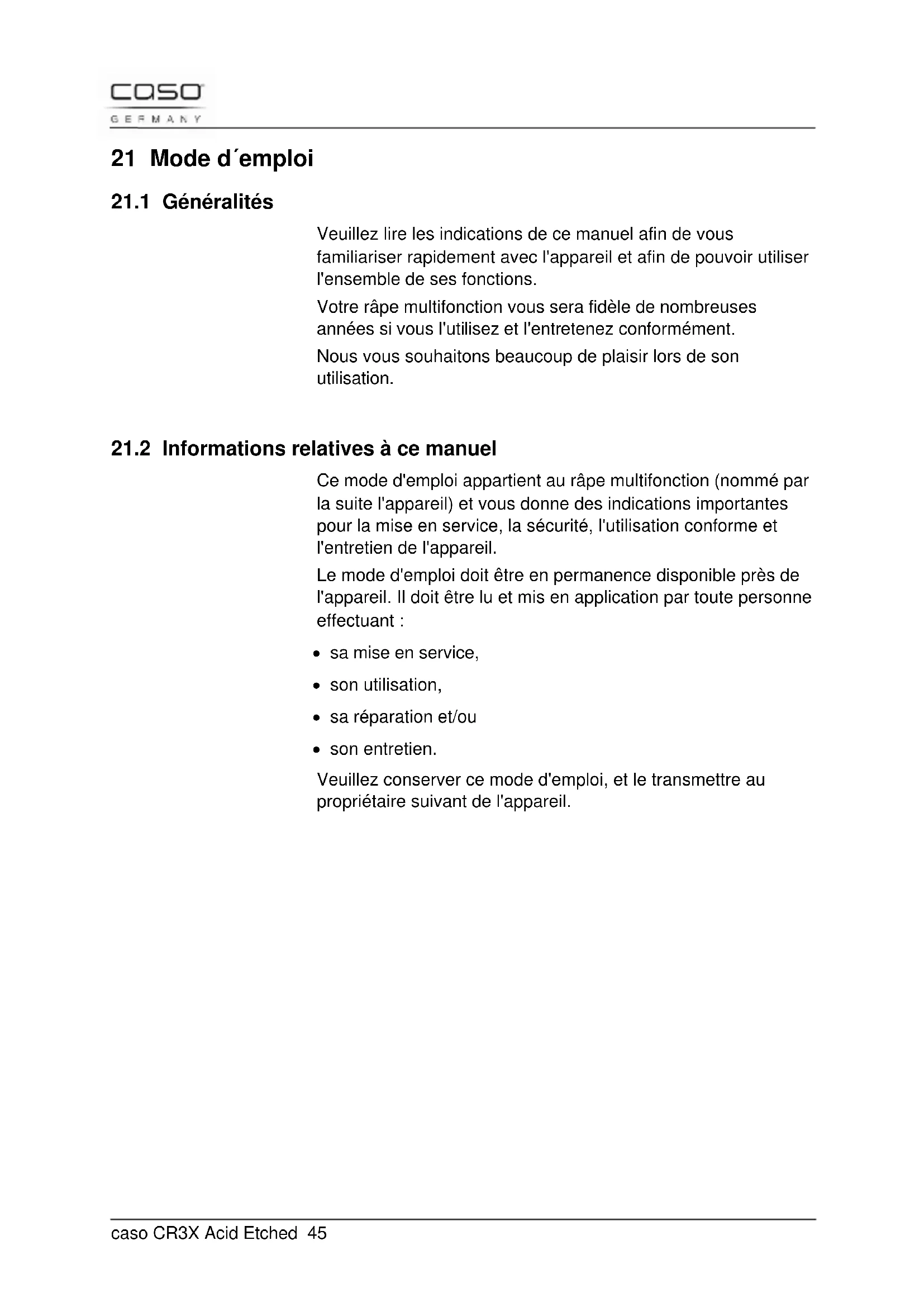

21.2 Informations relatives à ce manuel

Ce mode d'emploi appartient au râpe multifonction (nommé par la suite l'appareil) et vous donne des indications importantes pour la mise en service, la sécurité, l'utilisation conforme et l'entretien de l'appareil. Le mode d'emploi doit être en permanence disponible près de l'appareil. Il doit être lu et mis en application par toute personne effectuant :

• son entretien. Veuillez conserver ce mode d'emploi, et le transmettre au propriétaire suivant de l'appareil.caso CR3X Acid Etched 46

21.3 Avertissements de danger

Dans le présent mode d'emploi vous pourrez trouver les avertissements suivants : Danger Un avertissement à ce niveau de danger signale un risque de situation dangereuse. Si cette situation dangereuse n'est pas évitée, elle peut entraîner la mort ou des blessures dangereuses. ► Il faut suivre les instructions données dans cet avertissement afin de prévenir tout danger de mort ou de blessures graves pour les personnes. Attention Ce niveau de risque indique la présence possible d'une situation de danger. Si cette situation dangereuse n'est pas évitée, elle peut entraîner des blessures graves. ► Il faut suivre les instructions données dans cet avertissement afin de prévenir tout danger de blessures graves. Prudence Ce niveau de risque indique la présence possible d'une situation de danger. Si cette situation dangereuse n'est pas évitée, elle peut entraîner des blessures légères ou superficielles. ► Il faut suivre les instructions données dans cet avertissement afin de prévenir les blessures de personnes. Remarque Cette indication est accompagnée d'informations complémentaires pour faciliter l'utilisation de l'appareil.caso CR3X Acid Etched 47

21.4 Limite de responsabilités

Tous les renseignements techniques, données et instructions d'installation, de fonctionnement et d'entretien contenus dans ce manuel sont parfaitement actuels au moment de la publication et tiennent compte de notre expérience réalisée jusqu'ici et de nos connaissances actuelles en toute bonne foi. Les indications, illustrations et descriptions contenues dans ce manuel ne peuvent donner lieu à aucun recours. Le constructeur décline toute responsabilité pour les dommages causés par :

• le non respect du mode d'emploi

• l'utilisation non conforme

• des réparations non professionnelles

• des modifications techniques

• l'utilisation de pièces non autorisées Les traductions ont été réalisées avec la meilleure fidélité possible. Nous déclinons toute responsabilité pour les erreurs de traduction, même si la traduction a été réalisée par nos soins ou sur notre demande. Seul le texte original en allemand fait force de loi.

21.5 Protection intellectuelle

Cette documentation est protégée par la loi sur la propriété intellectuelle. Tous droits de reproduction aussi photomécaniques, de multiplication et de diffusion du texte, dans sa totalité ou en partie, au moyen de processus spéciaux (par exemple informatique, sur support électronique ou en réseau), sont réservés à la Sté. Braukmann GmbH. Modifications techniques et de contenus réservés.caso CR3X Acid Etched 48 22 Sécurité Ce chapitre vous indiquera des consignes de sécurité importantes pour l'utilisation de cet appareil. Cet appareil répond aux directives de sécurité prescrites. Une utilisation non conforme peut toutefois entraîner des dommages sur les personnes et matériels.

22.1 Utilisation conforme

Cet appareil est destiné à une UTILISATION DOMESTIQUE. Cet appareil est destiné exclusivement à une utilisation chez soi dans des pièces couvertes pour

• râper fin des produits alimentaires. Toute autre utilisation est considérée comme non conforme. L'appareil n'est PAS conçu pour broyer les glaçons ou d'autres aliments d'une dureté similaire. Attention Danger en cas d'utilisation non conforme ! En cas d'usage non conforme et/ou non approprié l'appareil peut devenir une source de danger. ► Utiliser l'appareil uniquement de façon conforme. ► Respecter les procédures décrites dans ce mode d'emploi. Tout recours en garantie est supprimé en cas de dommages causés par une utilisation non conforme. L'utilisateur est entièrement responsable des risques encourus.caso CR3X Acid Etched 49

22.2 Consignes de sécurités générales

Remarque Pour une utilisation en toute sécurité de l'appareil veuillez observer les consignes générales de sécurités suivantes : ► Avant son utilisation s'assurer qu'il ne comporte pas de défauts visuels. Ne jamais mettre en marche un appareil détérioré. ► En cas de dégradation du cordon de raccordement il faut faire installer un nouveau câble par un électricien agréé. ► Les personnes qui en raison de leurs capacités corporelles, spirituelles ou motrices ne sont pas capables d'utiliser l'appareil seules, peuvent utiliser l'appareil mais uniquement en présence d'une personne responsable. ► Vous pouvez autoriser les enfants à utiliser l'appareil mais uniquement sous surveillance. Ne laissez pas des enfants jouer avec l´appareil. ► Pendant son fonctionnement ne pas laisser l'appareil sans surveillance. ► Ne touchez jamais à l'appareil et à la prise de courant avec des mains mouillées. ► N´utilisez pas un appareil vide. ► Assurez-vous que le câble de réseau n'est pas en contact avec des bords tranchants et/ou des surfaces chaudes. ► Les réparations doivent être effectuées uniquement par un professionnel qualifié, formé par le constructeur. Des réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur. ► Pendant la période de garantie les réparations doivent être effectuées uniquement par un service après-vente agréé par le constructeur, sinon en cas de dommages le recours en garantie est supprimé. ► Les pièces défectueuses doivent être remplacées uniquement par des rechanges d'origine. Ces pièces sont seules capables de répondre aux exigences de sécurité.caso CR3X Acid Etched 50

22.3 Sources de danger

22.3.1 Risque de blessure

Attention En Cas d'utilisation imprudente de l'appareil, le risque de blessure apparaît suite aux arêtes coupantes. Respectez les indications de sécurité suivantes pour éviter des blessures : ► Les râpes en inox ont des lames coupantes comme un rasoir, manipulez les prudemment. ► N’enfoncez jamais les produits alimentaires à la main, utilisez le bourroir. ► Ne touchez pas les parties mobiles. Ne laissez pas les cheveux longs et les vêtements toucher les parts mobiles. ► Mettez l'appareil hors circuit et retirez la prise de courant avant de remplacer les râpes. ► Attendez auquin le moteur et les râpes sont arrêter.

22.3.2 Dangers du courant électrique

Danger Danger de mort par électrocution ! Danger de mort en cas de contact avec des câbles ou des pièces sous tension ! Pour éviter les risques d'électrocution veuillez observer les consignes de sécurité suivantes : ► En cas de câble de raccordement détérioré il faut faire installer un câble spécial par un spécialiste agréé par le constructeur. ► Ne pas utiliser l'appareil lorsque le câble électrique ou le connecteur sont détériorés, lorsque l'appareil ne fonctionne pas correctement ou qu'il à fait une chute. Pour éviter tout danger le câble électrique doit être échangé par le constructeur ou son service AV ou une personne spécialement qualifiée. ► N'ouvrez en aucun cas le carter de l'appareil. Danger d'électrocution si l'on touche des raccordements sous tension ou que l'on modifie la construction mécanique ou électrique. D'autre part l'appareil peut connaître des dysfonctionnements. ► Ne pas laver en lave-vaisselle ni mettre l'appareil dans l'eau ou d'autres liquides.caso CR3X Acid Etched 51 23 Mise en service Ce chapitre est consacré à des indications importantes concernant la mise en service de l'appareil. Observez les indications pour éviter les dangers et les détériorations.

23.1 Consignes de sécurité

Attention Lors de la mise en service de l'appareil peuvent se produire des dommages pour les biens et les personnes ! Pour éviter les dangers veuillez observer les consignes de sécurité suivantes : ► Ne pas utiliser les matériaux d'emballage pour jouer. Danger d'étouffement.

23.2 Inventaire et contrôle de transport

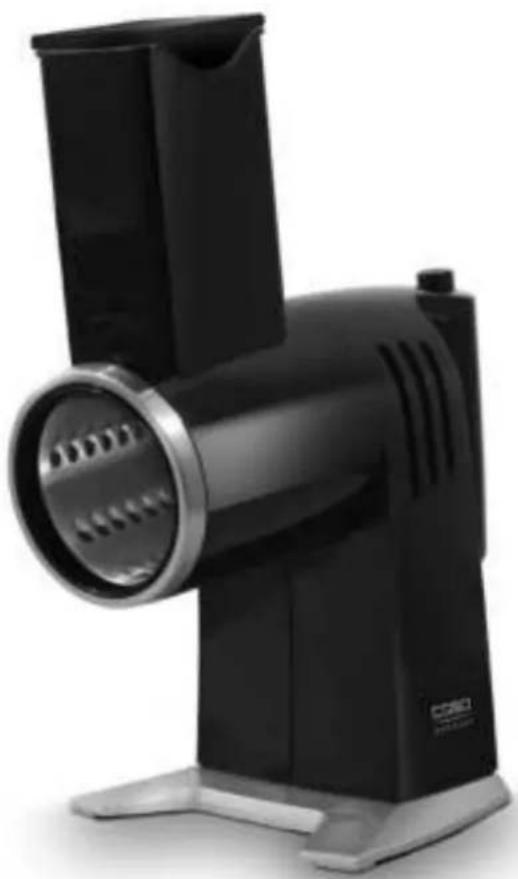

La CR3X Acid Etched est livrée de façon standard avec les composants suivants :

• 3 acid etched râpes haute qualité

• Mode d'emploi Remarque ► Vérifier l'intégralité de la livraison et les éventuels défauts visuels. ► En cas de livraison incomplète ou de dégâts en raison d'un emballage insuffisant ou du transport veuillez en avertir immédiatement l'expéditeur, l'assurance et le livreur.caso CR3X Acid Etched 52

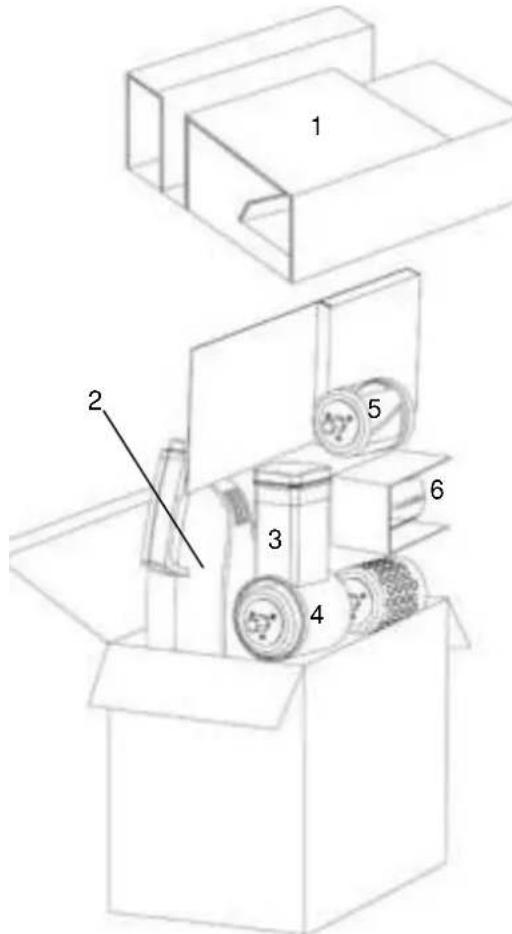

Pour déballer l'appareil procédez comme suit :

• Enlevez l'appareil du carton et éliminez le matériel d'emballage, comme décrit sur le schéma.

• Placez l'emballage à l’endroit sur une table ou la table de travail.

• Éliminez le carton supérieur (1). Retirez le boîtier (2).

• La tubulure de remplissage et le bourroir (3) se trouvent dans un sac plastique dans un des coins, retirez ceux-ci maintenant.

• La râpe en inox pour tranches se trouve dans l'éjection (4). Retirez-la avec la plus grande précaution, les LAMES sont TRÈS COUPANTES.

• Maintenant, vous pouvez extraire successivement les 2 autres râpes (5-6). Retirez-les avec la plus grande précaution, les LAMES sont TRÈS COUPANTES. Attention Des blessures peuvent se produire en déballant l'appareil ! Respectez les indications de sécurité suivantes pour éviter des risques : ► Les râpes en inox sont coupantes comme un rasoir, manipulez les prudemment.

L'emballage protège l'appareil contre les dégâts de transport. Les matériaux d'emballage ont été choisis selon des critères environnementaux et de techniques d'élimination, c'est pourquoi ils sont recyclables. Le retour des emballages dans le circuit des matières épargne les matières premières et restreint le volume des déchets. Eliminez les emballages inutiles dans les points de collecte destinés au système de recyclage avec le logo «Point vert». Remarque ► Veuillez si possible conserver l'emballage original pendant la durée de la garantie de l'appareil afin de pouvoir emballer correctement l'appareil en cas de recours en garantie.

23.5 Raccordement électrique

Pour une utilisation de l'appareil sûre et sans panne, il faut observer les indications suivantes pour le raccordement électrique :

• Avant de brancher l'appareil il faut comparer les données de raccordement (tension et fréquence) de la plaque signalétique avec celles de votre réseau. Ces données doivent correspondre, afin de ne pas exposer l'appareil à des dégradations. En cas de doute renseignez-vous auprès d'un électricien.

• La prise de réseau doit être protégée par une protection de 16A.

• Le branchement de l'appareil doit être raccordé au réseau électrique par un câble d'un maximum de 3 mètres avec des conducteurs d'une section de 1,5 mm². Il est interdit d'utiliser des multiprises ou des barrettes de prises multiples en raison des dangers potentiels.

• Assurez-vous que le câble électrique est en parfait état et qu'il n'est pas disposé sous le four ou des surfaces chaudes ou des bords coupants.

• La sécurité électrique de l'appareil est garantie uniquement lorsqu'il est raccordé à un circuit électrique avec un système de protection installé en toute conformité. Il est interdit de l'utiliser avec une prise non protégée. En cas de doute faites vérifier l'ensemble de l'installation électrique par un électricien. Le constructeur ne peut pas être tenu responsable pour les dégâts causés par un conducteur de masse absent ou interrompu.caso CR3X Acid Etched 54 24 Structure et fonctionnement Ce chapitre est consacré à des indications importantes sur la structure et le fonctionnement de l'appareil.

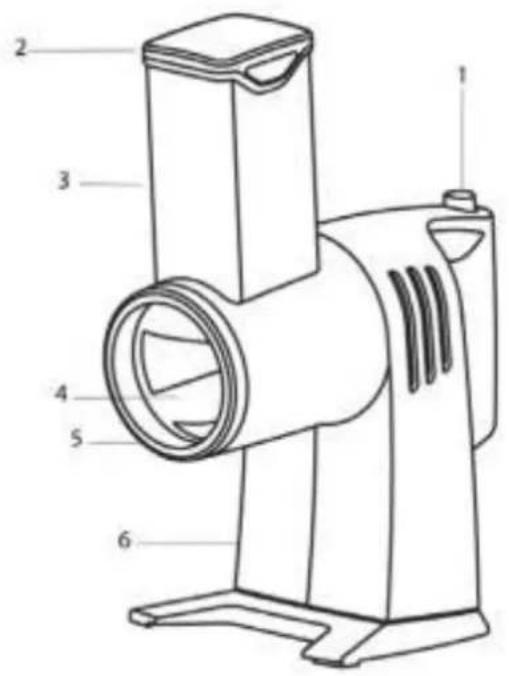

1) Bouton marche/arrêt

3) Tubulure de remplissage

7. Râpe pour tranches

8. Râpe pour Julienne large

9. Râpe pour Julienne étroitecaso CR3X Acid Etched 55

24.2 Montage de l'appareil

Choisissez la râpe en inox adaptée et mettez la dans l'éjection. Attention Respectez les indications de sécurité suivantes pour éviter des risques : ► Les râpes en inox sont coupantes comme une lame de rasoir, manipulez les prudemment.

Mettez l'éjection sur le boîtier en tenant le boîtier par la poignée et en plaçant l'éjection selon un angle de 15°. L'arbre de l'éjection doit s’engager complètement dans le boîtier. Tournez- le contre le sens des aiguilles d'une montre jusqu’à ce que la tubulure de remplissage soit droite et axiale à la poignée. Attention En cas d'utilisation imprudente de l'appareil, un risque de blessure apparaît suite aux arêtes coupantes. Respectez les indications de sécurité suivantes pour éviter des blessures : ► Mettez l'appareil hors circuit et tirez la prise de courant, avant de remplacer les râpes.

24.3 Dispositifs de sécurité

Un interrupteur de sécurité empêche que l'appareil ne soit mis en circuit si les râpes en inox ou les tubulures de remplissage ne se trouvent pas dans la position correcte. Si l'appareil est mis hors circuit, le moteur s'arrête immédiatement.

24.4 Plaque signalétique

La plaque signalétique indiquant les données de raccordement et de puissance se trouve à l'arrière de l'appareil.caso CR3X Acid Etched 56 25 Commande et fonctionnement Ce chapitre est consacré à des indications importantes sur la commande de l'appareil. Pour éviter tout risque et dégradations veuillez observer les indications. Enfoncez la fiche secteur et remplissez les produits alimentaires à râper ou à couper dans les tubulures de remplissage. Placez un plat sous l'éjection. Remarque ► Préparez soigneusement les produits alimentaires à fragmenter, en coupant ceux-ci en morceaux. ► Mettez les produits alimentaires droits dans la tubulure de remplissage. Commencez en mettant en circuit l'appareil et en poussant de manière égale les produits alimentaires avec le bourroir vers le bas. Attention Respectez les indications de sécurité suivantes pour éviter des risques : ► N’enfoncez jamais les produits alimentaires à la main, utilisez le bourroir. ► Ne touchez pas les parties mobiles. Les produits alimentaires fragmentés finis tombent directement de l'éjection dans le plat. Attention Respectez les indications de sécurité suivantes pour éviter des risques : ► Les parties extérieures des râpes en inox sont très coupantes. Rangez-les comme des COUTEAUX, hors de la portée des enfants.caso CR3X Acid Etched 57

25.1 Tuyaux pour couper et râper

Râpes Légumes Quantité

26 Nettoyage et entretien Ce chapitre est consacré à des indications importantes sur le nettoyage et l'entretien de l'appareil. Pour éviter la dégradation de l'appareil par un nettoyage incorrect et pour son bon fonctionnement veuillez observer les conseils ci-dessous.

26.1 Consignes de sécurité

Prudence Avant de commencer le nettoyage de l'appareil veuillez observer les consignes de sécurité suivantes : ► L´appareil être régulièrement nettoyé et il faut éliminer les restes d'aliments cuits. Si l'appareil n'est pas maintenu dans un état permanent de propreté, cela a des effets négatifs sur sa durée de vie et peut rendre l'appareil dangereux et provoquer l'apparition de moisissures et d'attaques bactériennes.caso CR3X Acid Etched 58 ► Avant le nettoyage arrêter l'appareil et retirer le connecteur de la prise murale. ► Nettoyer l´appareil après utilisation. Ne pas attendre trop longtemps car cela rend le nettoyage plus difficile, et éventuellement impossible. Un encrassement trop important peut le cas échéant dégrader l'appareil. ► La pénétration d'humidité dans l'appareil peut détériorer les composants électroniques. ► Ne pas utiliser de produits nettoyants agressifs ou abrasifs et aucun solvant. ► Ne pas gratter les salissures résistantes avec des objets acérés.

Râpes en inox, éjection, tubulures de remplissage, bourroir

• Toutes les pièces excepté le boîtier sont lavables en machine, nous recommandons de les laver dans le panier supérieur du lave-vaisselle.

• Déchargez prudemment le lave-vaisselle.

• Si vous lavez à la main les pièces, manipulez-les prudemment suite aux lames coupantes.

• Ne laissez pas les râpes dans l'eau savonneuse pour éviter de les oublier dans l'eau opaque.

• Séchez toutes les pièces avant de les utiliser de nouveau ou de les ranger. Boîtier

• Nettoyez le boîtier avec un chiffon doux et à l’eau savonneuse.

• Séchez bien le boîtier avant d’utiliser de nouveau les râpes ou de les ranger. Remarque ► Tirez la prise de courant de la poignée, avant de nettoyer des pièces de l'appareil.caso CR3X Acid Etched 59 27 Réparation des pannes Ce chapitre est consacré à des indications importantes sur la localisation des pannes et leur réparation. Pour éviter les dangers et les dégradations il faut observer les indications.

27.1 Consignes de sécurité

Prudence ► Les réparations sur les appareils électriques doivent être effectuées uniquement par des spécialistes agréés par le constructeur. ► Les réparations non professionnelles peuvent provoquer de graves dangers pour l'utilisateur et des dégâts sur l'appareil. 28 Elimination des appareils usés Les appareils électriques et électroniques contiennent de nombreux matériaux recyclables. Mais ils contiennent également des produits nocifs qui sont indispensables au fonctionnement et à la sécurité. Ces derniers peuvent être nocifs pour les personnes ou pour l'environnement en cas d'élimination dans les ordures ménagères ou de traitement incorrect. Ne jamais jeter les anciens appareils avec les ordures ménagères. Remarque ► Portez les vieux appareils électriques et électroniques dans les points de collecte et de recyclage près de chez vous. Le cas échéant informez-vous auprès de la mairie, des services des ordures ou de votre concessionnaire. ► Assurez-vous que votre ancien appareil reste hors de portée des enfants jusqu'à son transport définitif.caso CR3X Acid Etched 60 29 Garantie Sur ce produit nous accordons une garantie de 24 mois à partir de la date d'achat pour les manques et les défauts de fabrication ou de matériaux. Vous conserver entièrement vos droits de garantie légale accordés par le §439 et suivants BGB-E. La garantie ne concerne pas les dégâts causés par une utilisation ou une manipulation non conforme, ainsi que les défauts qui n'influencent que faiblement le fonctionnement ou la valeur de l'appareil. D'autre part ne sont pas garantis également les pièces d'usure, les dommages de transport dans la mesure où ils ne sont pas sous notre responsabilité, ainsi que les dommages occasionnés par des réparations qui n'ont pas été effectuées par nos soins. La construction et la puissance de cet appareil sont conçues pour un usage ménager privé. Un éventuel usage commercial reste couvert par la garantie dans la mesure où cette utilisation ne dépasse pas le cadre des contraintes d'un usage privé. L'appareil n'est pas prévu pour un usage commercial plus intensif. En cas de recours en garantie justifié nous déciderons de réparer l'appareil ou de le remplacer par un appareil sans défaut. Les manques doivent être signalés dans un délai de 14 jours après livraison. Tout autre recours est sans objet. Pour tout recours en garantie nous vous prions d'entrer en contact avec nos services avant de nous retourner l'appareil (toujours avec le bon d'achat!).caso CR3X Acid Etched 61 30 Caractéristiques techniques Appareil Râpe électrique Nom CR3X Acid Etched Modèle KR-502 N°. d'article 1766 Données de raccordement 220-240 V, 50 Hz Puissance consommée 170 - 220 W Dimensions (l/h/p) 1,2 kg Poids net 140 x 300 x 230 mm

L'intensité assignée maximale de 1,2 ampère est basée sur l'accessoire consommant le plus de courant. D'autres accessoires préconisés peuvent consommer une intensité significativement moindre.caso CR3X Acid Etched 62 Istruzione d´uso CR3X Acid Etched
