MANUALE UTENTE CR3X Acid Etched CASO

31 Istruzione d'uso. 63

31.1 In generale 63
31.2 Informazioni su queste istruzioni d'uso 63
31.3 Indicazioni d'avventenza 64
31.4 Limitazione della responsabilità 65

31.5 Tutela dei diritti d'autore 65
32 Sicurezza 66
32.1 Utilizzo conforme alle disposizioni 66
32.2 Indicazioni generali di sicurezza 67
32.3 Fonti di pericololo 68

32.3.1 Pericolo di lesioni 68
32.3.2 Pericolo di vita dovuto a corrente elettrica 68

33 Messa in funzione 69

33.1 Indicazioni di sicurezza 69
33.2 Insieme della fornitura ed ispezione trasporto... 69
33.3 Disimballaggio 70
33.4 Smaltimento dell'involucro 70
33.5 Connessione elettrica 71

34 Costruzione e funzione 72

34.1 Panorama complessiva 72
34.2 Montaggio dell'apparecchio 73
34.3 Impostazioni di sicurezza 73
34.4 Targhetta di omologazione 73

35 Utilizzo e funzionamento 74

35.1 Suggerimento per tagliare, grattiare e raspare .... 75
36 Pulizia e cura 76
36.1 Indicazioni di sicurezza 76
36.2 La pulizia 77
37 Eliminazione malfunzionamenti 77
37.1 Indicazioni di sicurezza 77
38 Smaltimento dell'apparecchio obsoleto 78
39 Garanzia 78
40 Dati tecnici 79

Legga le informazioni qui contene, affinché acquisti rapidamente familiarità con il suo appearecchio e affinché possa utilizzare appieno le sue funzioni.

Il Suo gratugia le renderà un buon servizio per molti anni, se lo tratterà e lo curerà in modo adeguato.

Ci auguriamo che il suo utilizzo Le procuri molto gioia.

31.2 Informazioni su queste istruzioni d'uso

Queste istruzioni d'uso sono una componente del grattugia (di seguito chiamato l'apparecchio) e Le fornirà importantiindicazioni per la messa in funzione, la sicurezza, un utilizzoconforme alle disposizioni e per la cura dell'apparecchio.

Le istruzioni d'uso devono trovarsi sempre nelle vicinanze dell'apparecchio. Dovranno essere lette ed utilizzate da qualsiasi persona, incaricata con la:

• messa in funzione,
• l'utilizzo,
• l'eliminazione di malfunzionamenti e/o
• la pulizia

dell'apparecchio.

Conservi queste istruzioni d'uso e le passi insieme all'apparecchio al successivo proprietario.

31.3 Indicazioni d'avventenza

Nelle presenti istruzioni d'uso vengono utilizzate le seguenti significazioni d'avventenza:

▲GEFAHR

Pericolo

Un'indicazione d'avertimento di questo livello di pericolò contrassegna una situazione di pericolò imminente.

Se tale situazione pericolosa non viene evitata, le consequencesaranno la morte o gravi lesioni.

Osservare leindicazioni in queste avventenze,per evitare il pericolo di morte o gravi lesioni di persona.

WARNING

Avviso

Un'indicazione d'avertimento di questo livello di pericolò contrassegna una situazione di pericolò potenziale.

Se tale situazione pericolosa non viene evitata, le consequences potranno essere la morte o gravi lesioni.

Osservare leindicazioni in queste avventenze,per evitare il lesioni di persone.

VORSICHT

Attenzione

Un'indicazione d'avertimento di questo livello di pericolo contrassegna una situazione di pericolo potenziale.

Se tale situazione pericolosa non viene evitata, le consequences potranno essere lesioni leggere o di media entità.

Osservare leindicazioni in queste avventenze,per evitare il lesioni di persone.

HINWEIS

Indicazione

Unindicazione contrassegna inoltre delle informazioni, che facilitano l'utilizzo della macchina.

31.4 Limitazione della responsabilità

Tutte le informazioni tecniche, tutti i dati e leindicazioni per l'installazione, il funzionamento e la cura, contenate in queste istruzioni d'uso, corrispondono all'ultimo stato dell'arte al momento della messa in stampa e sono forniti in considerazione delle nostre attuali esperienze e conoscenze, secondo scienza e coscienza.

Dalleindicazioni,le figuree le descrizioni in questeistruzioni d'uso non possono derivare pretese di nessun tipo.

Il produttore non assume alcuna responsabilità per danni dovuti:

• Alla mancata osservanza delle istruzioni d'uso
• All'utilizzato non conforme alle disposizioni
  A riparazioni inadequate
  A modifie tecniche
  All'utilizzo di pezzi di ricambio non autorizzati

Le traduzioni avvengono secondo scienza e coscienza. Non assumiamo una responsabilità per errori nella traduzione, nemmeno in quei casi in cui la traduzione è stata effettuata da nei o su quello incarico. Soltanto il testo originale in tedesco sareva vincolante.

31.5 Tutela dei diritti d'autore

Questo documento è coperto alla tutela per i diritti d'autore. La Braukmann GmbH si riserva tutti i diritti,anche quelli della riproduzione fotomeccanica, della riproduzione e diffusione mediate particolari procedure (per esempio mediate l'elaborazione dati, supporto dati e reti di dati)anche parziale.

Ci si riserva il diritto di effettuare modifiche tecniche e nel contentuto.

32 Sicurezza

In questo capitolo riceverà importantiindicazioni sulla sicurezza nell'utilizzo dell'apparecchio.

Questo appearecchio corrisponde alle disposizioni di sicurezza prescritte. Un utilizzo inadeguato cui però provocare danni a persone e cose.

32.1 Utilizzo conforme alle disposizioni

L'apparecchio è stato pensato soltanto per un UTILIZZO PRIVATE e non è adatto per essere utilizzato in ambito industriale.

Questo appearecchio è previsto solo per l'utilizzo in un ambiente domestico, al chiuso, per

• tagliare
• grattugiare
• raspare

Prodotti alimentari.

Un'altoutilizzatoo unutilizzo che vadaoltareacio è daconsiderarsi inadequato.

L'apparecchio non è adatto per tritare cubetti di ghiaccio o alimenti solidi del genere.

WARNING Avviso

Pericolo per un utilizzo non conforme alle disposizioni!

Dall'apparecchio possono derivare pericoli, nel caso di un utilizzo non conforme alle disposizioni e/o nel caso di un utilizzato differente.

Utilizzato l'apparecchio esclusivamente in conformità alle disposizioni.
Rispettare le procedure descripte in queste istruzioni d'uso.

Pretese di qualsiasi genere, per danni dovuti ad un utilizzo non conforme alle disposizioni, sono esclude.

L'utilizzo avviene a rischio esclusivo dell'operaore.

32.2 Indicazioni generali di sicurezza

HINWEIS Indicazione

Osservi le seguenti indicazioni di sicurezza per un utilizzato sicuro dell'apparecchio:

Controlli prima dell'utilizzo, che l'apparecchio non presenti danni esterni. Non metta in funzione un appearecchio danneggiato.
In caso di danni dei cavi di connessione, sera necessario far installare un nuovo cavo di connessione da un technician autorizzato.
- Persone che a causa delle loro capacità fisiche, mentali o motoriche non dovessero essere in grado di utilizzato l'apparecchio in modo sicuro, dovranno utilizzato l'apparecchio soltanto sotto la supervisione o l'indicazione di una persona responsable.
Non lasciare l'apparecchio incustodito durante il suo funzionamento.
Non toccare mai il dispositivo e la presa di alimentazione con le mani bagnate.
Consenta l'utilizzo dell'apparecchio ai bambini solo se sono supervisionati.
L'apparecchio deve essere tenuto fuori alla portata dei bambini e se l'apparecchio viene usato in presenza di eventuali bambini, quosti dovanno essere tenuti sotto controlo per evitare che giochino con l'apparecchio stesso.
Non faccia funzionare il appearecchio, quando è vuoto. L'apparecchio può essere danneggiato.
Accertatevi che i cavi di alimentazione non entrino in contatto con spigoli tagliente e/o superfici calde.
Riparazioni dovranno essere eseguiti soltanto da personale specializzato e qualificato, addestrato dal produttore. Con riparazioni inadequate possono verificarsi pericoli per l'utilizzatore.
- Una riparazione dell'apparecchio durante il periodo di garanzia dovrè essere effettuata soltanto da un servizio Clienti autorizzato dal produttore, altrimenti decade agli diritto di garanzia per danni che ne consuguono.
- Componenti difettosi dovranno essere sostituiti soltanto da pezzi di ricambio originali. Solo con questi pezzi vi è la garanzia, che i requisiti di sicurezza siano soddisfatti.

32.3 Fonti di pericolo

32.3.1 Pericolo di lesioni

WARNING Avviso

Con un utilizzo inappropriato dell'apparecchio sussiste il pericolo di lesioni dovute a bordi taglienti.

Di seguito osservi leindicazioni di sicurezza per evitare il pericolo di lesioni:

Le grattugie in acciaio INOX hanno lame affilatissime, le tocchi con cautela.
Non prema mai gli alimenti a mano, utilizzii il pressino.
Non tocchi parti mobili.
Fare attenzione che vestiti lenti, capelli lunghi o il cavo della corrente non entrino in contatto con le parti mobili.
Spenga l'apparecchio ed estragga la spina, prima di sostituire le grattugie.
Accertarsi che i corpi cilindrici interni siano fermi prima di toccare l'apparecchio.

32.3.2 Pericolo di vita dovuto a corrente elettrica!

GEFAHR Pericolo

Pericolo di vita dovuto a corrente elettrica!

In caso di contatto con cavi o componenti sotto tensione, sussiste pericolò di vita.

Di seguito osservi leindicazioni di sicurezza per evitare il pericolo dovuto alla corrente elettrica:

In caso di danni dei cavi di connessione, sare necessario far installare un cavo di connessione speciale da un technician autorizzato dal produttore.
Non azioni l'apparecchio, quando il suo cavo elettrico o la sua spina sono danneggiati, se non lavora in modo adeguato o se è danneggiato o è stato fatto cadere. Quando il cavo elettrico è danneggiato, dovrá essere sostituito dal produttore o alla sua agenza di servizio o da una persona simile, qualificata, per evitare pericoli.
Non apra in nessun caso il contentatore dell'apparecchio. Se si toccano connessioni molto tensione e se viene modificata la struttura elettrica e meccanica, sussiste il pericolo di scossa elettrica. Inoltre possono verificarsi malfunzionamenti dell'apparecchio.
- Immergere l'apparecchio in acqua o in altri liquidi e non insere nella lavastoviglie.

33 Messa in funzione

In questo capitolo riceveràindicazioni importanti sulla messa in funzione dell'apparecchio. Osservi leindicazioni per evitare pericoli e danni.

33.1 Indicazioni di sicurezza

▲WARNING

Avviso

Con la messa in funzione dell'apparecchio posso novicarci lesioni a persone e danni alle cose!

Di seguito osservi leindicazioni di sicurezza per evitare i pericoli:

Materiali d'imballaggio non dovanno essere utilizzati come gliocattoli. Sussiste il pericolò di soffocamento.

33.2 Insieme della fornitura ed ispezione trasporto

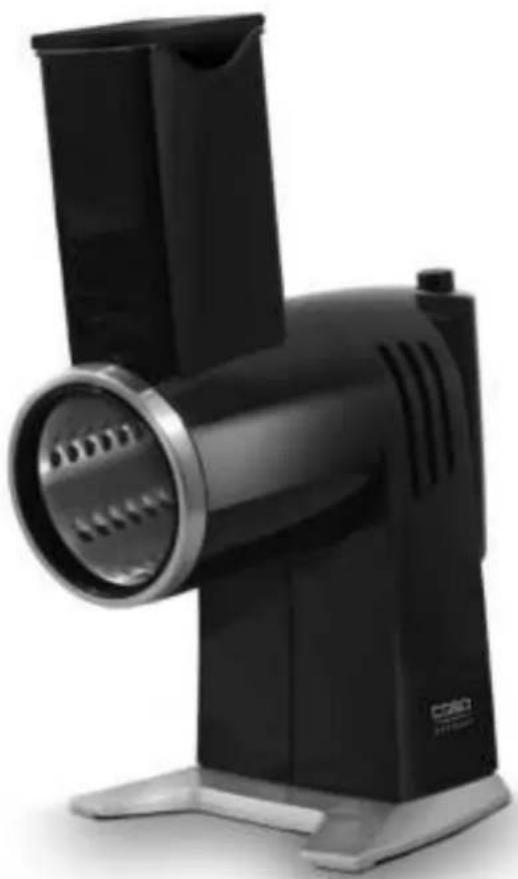

La CR3X Acid Etched viene fornito standard con le seguenti componenti:

CR3X Acid Etched
3 acid etched grattugie di alta qualita
- Istruzioni d'uso

HINWEIS

Indicazione

Controlli che la fornitura sia completa e non presenti danni visibili.
Segnali immediatamente al spedizione, all'assicurazione e al fornitore una fornitura incomplete o danni dovuti ad un imballaggio insufficiente o al trasporto.

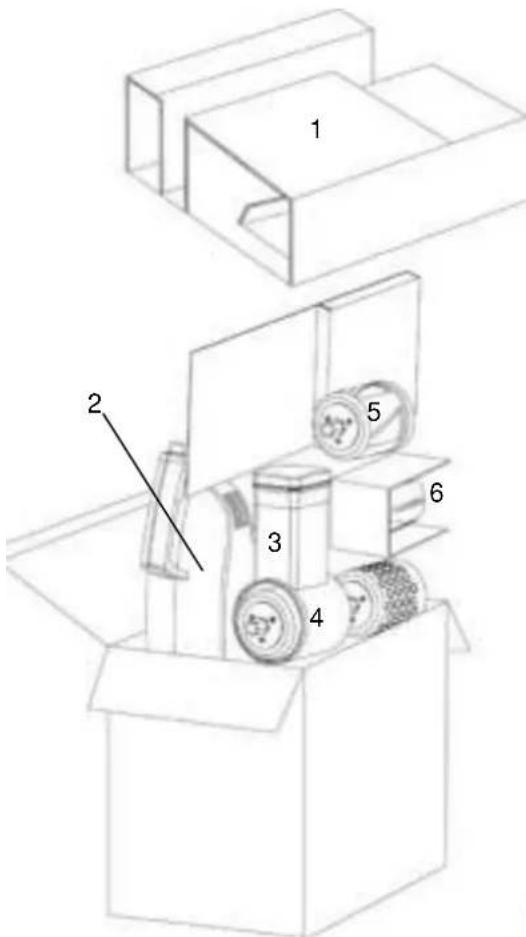

33.3 Disimballaggio

Per il disimballaggio dell'apparecchio, proceda come segue:

• Estragga l'apparecchio dal cartone e tolga il materiale d'imballaggio, come descripto nel disegno.
• Posizioni il pacco sul ravolo o sulla superficie di lavoro, rivolgendo il lato corretto verso l'alto.
  Rimuova il cartone superiore (1). Estragga l'involucro (2).
• Il bocchettone ed il pressino (3) si trovano in un sacchettino di plastica in uno degli angoli, li estragga.
• La grattugia in acciaio INOX per fette si trovavel dispositivo d'uscita (4). La estragga prestando la massima cautela, le LAME sono MOLTO TAGLIENTI.
• Ora pourrait estrarre in successione le autre 2 grattugie (5-6). Le estragga prestando la massima cautela, le LAME sono MOLTO TAGLIENTI.

WARNING Avviso

Si possono verificare delle lesions durante il disimballaggio dell'apparecchio!

Di seguito osservi leindicazioni di sicurezza per evitare i pericoli:

Le grattugie in acciaio INOX sono affilatissime, le tocchi con cautela.

33.4 Smaltimento dell'involucro

L'involucro protege l'apparecchio da danni dovuti al trasporto. I materiali per l'imballaggio sono stati selezionati in considerazione dell'ambiente e della tecnia di smaltimento e sono quindi riciclabili.

Ricondurre l'imballaggio nel circuito materiali permette di risparmiare sulle materie prime e riduce la produzione di rifiuti. Smaltasca i materiali per l'imballaggio, che non sono più necessari, nei punti di raccolta presso le "area ecologiche" per ilsystema di ricicchio.

HINWEIS Indicazione

Conservi, se possibile, l'imballaggio originale durante il periodo di garanzia, per poter reimballare adeguatamente l'apparecchio, in caso di necessità.

33.5 Connessione elettrica

Per un funzionamento sicuro e privo di errorsi dell'apparecchio, bisognera considerare le seguentiindicazioni durante la connessione elettrica.

• Prima di connecttere l'apparecchio, confronti i dati di connessione (tensione e frequenza) sulla targhetta di omologazione con quelli della rete elettrica. Questi dati dovranno corrispondere, affinché non si verifichino danni sull'apparecchio. In caso di dubbi, chieda il suo technician elettricista specializzato.
• La spina dovrà essere assicurata mediante un interrottore di protezione 16^ .
• La connessione dell'apparecchio alla rete elettrica dovrà avvenire al con una prolunga lunga al massimo 3 metri, srotolata con una sezione di 1,5 mm2. L'utilizzo di prese multiple o di ciabatte è vietato a causa del pericolo d'incendio collegato all'uso di queste.
• Ci si assicuri che il cavo elettrico non sia danneggiato e che non venga posato quello apparecchio o sopra superfici calde o dai bordi taglienti.
• La sicurezza elettrica dell'apparecchio viene garantita solo se ci si connette ad un conduitore di terra installato in conformità alle disposizioni. Il funzionamento con una presaenza conduitore di terra è vietato. In caso di dubbio, faccia controllare l'installazione di casa mediante un technician elettricista specializzato. Il produttore non può considerato responsabile per anni, provocati da una conduittura di terra mancante o interrotta.

34 Costruzione e funzione

In questo capitolo riceveràindicazioni importanti sulla costruzione e sulla funzione dell'apparecchio.

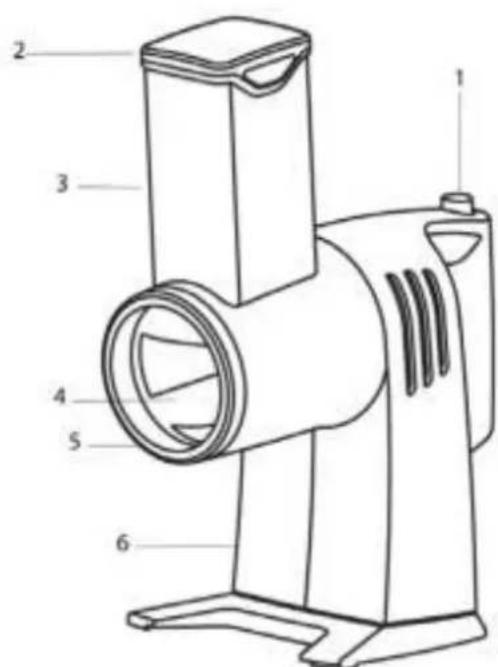

34.1 Panorama complessiva

1. Pulsante acceso/spento
2. Pressino
3. Bocchettone
4. Grattugia INOX
5. Uscita
6. Involucro

1. Fette

1. Julienne spessa

1. Julienne sottle

34.2 Montaggio dell'apparecchio

Selezioni la grattugia in acciaio INOX di cui necessita e la posizioni nel dispositorio d'uscita.

WARNING

Avviso

Di seguito osservi leindicazioni di sicurezza per evitare i pericoli:

Le grattugie in acciaio INOX sono affilatissime, le tocchi con cautela.

Posizioni il disposativo d'espulsione sull'involucro, tenendo l'apparecchio saldo per il manico e posizionando il disposativo per l'espulsione in un angolo di 15^ . L'albero di trasmissione del disposativo d'espulsione deve scattare completamente nell'involucro. Lo ruoti in senso antiorario sono a quando il bocchettone si trova in posizione verticale e centrale rispetto al manico.

WARNING

Avviso

Con un utilizzo inappropriato dell'apparecchio sussiste il pericolo di lesioni dovute a bordi taglienti.

Di seguito osservi leindicazioni di sicurezza per evitare il pericolo di lesioni:

Spenga l'apparecchio ed estragga la spina, prima di sostituire le grattugie.

34.3 Impostazioni di sicurezza

Un interruptatore di sicurezza impedisce all'apparecchio di accendersi, se la grattugia o il bocchettone non si trovano nella posizione corretta.

Quando l'apparecchioiene spento, il motore s'arresta immediatamente.

34.4 Targhetta di omologazione

La targhetta di omologazione con i dati di connessione e di potenza, si trova sul lato posteriore dell'apparecchio.

35 Utilizzo e funzionamento

In questo capitolo riceveràindicazioni importanti sull'utilizzo dell'apparecchio.Osservi leindicazioni per evitare pericoli edanni.

Inserisca la spina ed insertisca nel bocchettone gli alimenti da grattugiare, da raspare o da tagliare. Posizioni una ciotola sotto il disposativo d'espulsione.

HINWEIS Indicazione

Prepari accuramente gli alimentari da spezzettare, tagliandoli a pezzettini.
Inserisca gli alimenti verticalmente nel bocchettone.

Inizi, accendendo l'apparecchio e premendo con il pressino gli alimenti in modo costante verso il basso.

WARNING Avviso

Di seguito osservi leindicazioni di sicurezza per evitare i pericoli:

Non prema mai gli alimenti a mano, utilizzii il pressino.
Non tocchi parti mobili.

Gli alimenti spezzettati cadono dal dispositorio d'espulsione, direttamente nella ciotola.

WARNING Avviso

Di seguito osservi leindicazioni di sicurezza per evitare i pericoli:

La parte esterna delle grattugie in acciaio INOX è molto tagliente. Le riponga prestando la stessa attenzione che usa per coltelli taglienti, fuori alla portata dei bambini.

35.1 Suggerimento per tagliare, gratugiare e raspare

Grattugia Verdura	Quantitativo		Dispedio
Fette	carota	500 g	Ca. 30 sec.
	formaggio	300 g	Ca. 30 sec.
	cipolla	500 g	Ca. 40 sec.
	cavolo	800 g	Ca. 40 sec.
	mela	500 g	Ca. 20 sec.
Julienne sottile	carota	500 g	Ca. 1 min.
	formaggio	200 g	Ca. 40 sec.
Julienne spessa	carota	500 g	Ca. 1 min.
	patata	500 g	Ca. 1 min.
	formaggio	200 g	Ca. 40 sec.

36 Pulizia e cura

In questo capitolo riceveràindicazioni importanti sulla pulizia e la cura dell'apparecchio. Osservi leindicazioni per evitare danni dovuti ad una erronea pulizia dell'apparecchio e per assicurare un funzionamento alla noninvenienti.

36.1 Indicazioni di sicurezza

Attenzione

Osservi le seguenti indicazioni di sicurezza, prima di procedere con la pulizia dell'apparecchio:

La gratugia multifunzione dovrà essere pulito regolarmente e residui del composto da cuocere dovranno essere rimossi. Se il apparecchio non viene mantenuto pulito, ci saranno effetti negativi per la durata dell'apparecchio. Le condizioni dell'apparecchio potranno risultare pericolose e comportare un'infestazione di funghi e di batteri.
Spenga la grattugia multifunzione prima della pulizia ed estragga la spina alla presa a muro.
▶ Pulisca il vano di cottura dopo l'utilizzo, non appena si è raffreddato. Attendere troppo, rende inutilmente dificile la pulizia e la rende impossibile in casi estremi. Un effesso di sporcizia più, in alcune situazioni, danneggiare l'apparecchio.
Se penetradell'umidità noll'apparecchio, possoonedanneggiarsi componenti elettriche.
Non utilizzi detersivi aggressivi o abrasivi e non utilizzi solventi.
Non utilizzi oggetti duri per grattare via i residui incrostati.

36.2 La pulizia

Grattugie in acciaio INOX, dispositivo d'espulsione, bocchettone, pressino

Tutte le parti, escluso l'involucro sono adatti al lavaggio in lavastoviglie, consigliamo di lavarli nel cestello superiore della lavastoviglie.

Presti attenzione nelle scaricare la lavastoviglie.

Se dovesse lavare le parti a mano, presti la massima cautela a tale proposito, a causa delle lame taglienti.

Non lasci le grattugie in ammollo nell'acqua e sapone in modo tale che queste nuotino nell'acqua "senza essere viste".

Asciughi tutte le parti, prima che leutilizzinuovamente o prima che le riponga

Passi un panno morbido con un poco d'acqua e sapone sull'involucro.

Asciughi bene l'involucro prima che utilizzi nuovamente o prima che riponga la grattugia.

HINWEIS

Indicazione

Estragga la spina alla presa, prima di pulire l'apparecchio.

37 Eliminazione malfunzionamenti

In questo capitolo riceveràindicazioni importanti sulla localizzazione di malfunzionamenti e sulla loro eliminazione. Osservile indicazioni per evitare pericoli e danni.

37.1 Indicazioni di sicurezza

VORSICHT

Attenzione

Riparazioni su apparecchi elettrici dovranno essere eseguiti soltanto da personale specializzato, addestrato dal produttore.
- Con riparazioni inadequate possono verificarsi gravi pericoli per l'utilizzatore e danni sull'apparecchio.

38 Smaltimento dell'apparecchio obsoleto

Apparecchi elettrici ed elettronici obsoleti contengono spesso alla corona materiali preziosi. Essi contengono perché sono sastanze nocive, che erano necessarie per il loro funzionamento e la loro sicurezza.

Questi possono nuocere alla salute umana o all'ambiente se vengonogettati tra i rifiuti non riciclabili o in caso di un trattamento errato. Per questo eviti assolutamente di gettare il suo appearecchio obsoleto nella spazzatura non riciclabile.

HINWEIS Indicazione

• Si serva dell'area ecologica realizzata nel suo comune di residenza, per la consegna ed il ricicchio di apparecchi elettrici o elettronici obsoleti. Si informi eventuallymente presso il Suo comune, il Suo servizio di nettezza urbana o presso il suo rivenditore.
  Si assicuri, che il suo appearecchio obsoleto venga stoccat o prova di bambini, fino al momento della sua rimozione.

39 Garanzia

A partire alla data di vendita assumiamo per questo prodotto una garanzia di 24 mesi per difetti, riconducibili ad errorsi di fabbricazione o nelle materie prime.

Cio non ha alcuna influenza sulle sue pretese di garanzia di legge in conformità al §439 e seguenti del BGB-E.

Non contenate nella garanzia sono i danni, che si sono verificati a causa di un trattamento o un impiego inadeguato,osi come i danni, che compromettono solo lievamente il funzionamento o il valore dell'apparecchio. Inoltre si escludono delle pretese di garanzia pezzi d'usura, danni dovuti al trasporto, fin tanto questi non siano imputabili alla notre responsabilità,osi come danni, che sono riconducibili a riparazioni non eseguiti da moi.

Questo appearecchio è stato realizzato per un utilizzo in ambito privato (impiego domestico) ed è stato realizzato con una potenza adeguata.

Un eventuale utilizzato di tipo commerciale è assoggettiabile alla garanzia, solo fintanto il suo utilizzato possa essere confrontato con quello in ambito privato. Non è previsto per un uso che vada或者其他 tipo di utilizzato commerciale.

In caso di reclami giustificati, saremo liberi di scegliere se riparare l'apparecchio o se è il caso di sostituirlo con uno privo di malfunzionamenti.

Malfunzionamenti aperti dovranno essere comunicati entro 14 giorni alla fornitura.

Altre pretese sono esclude.

Per far valere una pretesa di garanzia, La preghiamo di mettersi in contatto con moi, prima di re inviarci l'apparecchio (sempre con scontrino d'acquisto!).

40 Dati tecnici

Apparecchio	Grattugia elettrico
Nome	CR3X Acid Etched
Modello	KR-502
N. articolo	1766
Dati connessione	220-240 V, 50 Hz
Potenza assorbita	170 - 220 W
Peso netto	1,2 kg
Dimensioni (L/H/P)	140 x 300 x 230 mm

Il massimo rendimento di 1,2 ampere si basa sull'attacco che produce la corrente massima. Altri attacchi consigliati sono produrre corrente decisamente minore.

Manual del usuario

CR3X Acid Etched

Ref.:1766
