EY6932 - Perceuse PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse-visseuse à percussion sans fil
Marque	Panasonic
Modèle	EY6932
Longueur hors tout	236 mm
Poids (avec batterie)	2,4 kg
Tension de la batterie	15,6 V CC (Ni-MH)
Capacité de la batterie	Jusqu'à 3,5 Ah (selon modèle)
Vitesse à vide (petite vitesse)	80 - 550 tr/min
Vitesse à vide (grande vitesse)	300 - 2000 tr/min
Nombre de coups par minute (petite vitesse)	1200 - 8250 cps/min
Nombre de coups par minute (grande vitesse)	4500 - 30000 cps/min
Couple maximal (petite vitesse)	25,5 Nm
Couple maximal (grande vitesse)	5,9 Nm
Capacité du mandrin	1,5 - 13 mm (sans clé)
Réglages de couple	5 positions + percussion
Sélecteur de vitesse	Petite / Grande vitesse
Fonctions principales	Perçage, vissage, percussion
Type de batterie	Ni-MH rechargeable
Chargeur inclus	Modèle EY0110
Temps de charge typique	Environ 45 à 65 minutes selon capacité
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser d'eau ni de solvants
Sécurité	Frein automatique ; verrouillage de l'interrupteur ; protection contre les surcharges
Pieces détachées	Batteries et chargeur disponibles séparément ; mèches standard
Informations générales	Perceuse-visseuse sans fil avec percussion ; utilisation sur batteries Ni-MH

FOIRE AUX QUESTIONS - EY6932 PANASONIC

Comment installer une mèche sur la perceuse Panasonic EY6932 ?

Introduisez la mèche dans le mandrin sans clé, tournez la bague de serrage dans le sens horaire jusqu'à serrage, puis faites coulisser la bague vers la position VERROUILAGE jusqu'à l'encliquetage.

Comment retirer la batterie de la perceuse ?

Appuyez sur les deux talons situés sur les côtés de la batterie, puis glissez-la hors du corps de l'outil.

Que faire si la mèche se bloque pendant le perçage ?

Mettez immédiatement l'outil hors tension pour éviter une surcharge. Inversez le sens de rotation à l'aide du levier d'inversion pour dégager la mèche.

Comment régler le couple de vissage sur l'EY6932 ?

Utilisez la bague de réglage du couple située derrière le mandrin. Choisissez parmi 5 positions (de 1 à 5) ou la position T pour la percussion. Testez le réglage avant utilisation.

Quelle est la durée de charge de la batterie ?

Le temps de charge varie selon la capacité : environ 45 minutes pour une batterie de 3,0 Ah et 65 minutes pour une batterie de 3,5 Ah avec le chargeur EY0110.

Puis-je utiliser la perceuse en mode manuel (tournevis) ?

Oui, l'outil dispose d'une fonction de verrouillage des mâchoires qui permet de l'utiliser comme un tournevis manuel jusqu'à 22,6 Nm, idéal pour serrer ou desserrer des vis nécessitant un couple supérieur à celui de la visseuse.

Comment utiliser la fonction percussion ?

Placez la bague de réglage du couple sur la position T. Utilisez la grande ou petite vitesse selon le matériau (mortier, brique). La percussion s'active automatiquement.

Que faire si le voyant du chargeur ne s'allume pas ?

Vérifiez que la batterie est correctement insérée et que la température ambiante est comprise entre 0°C et 40°C. Si le problème persiste, contactez le service technique Panasonic.

Comment entretenir la perceuse Panasonic EY6932 ?

Nettoyez l'outil avec un chiffon sec et propre. N'utilisez jamais d'eau, de solvants ou de produits de nettoyage volatils. Rangez l'outil avec le levier d'inversion en position centrale (verrouillage).

Quelles sont les précautions de sécurité importantes ?

Portez des lunettes de protection lors d'utilisations prolongées. Ne touchez pas le mandrin ou les parties métalliques si la mèche risque de rencontrer un fil électrique. Utilisez la petite vitesse pour les tâches exigeant un couple élevé afin d'éviter d'endommager le moteur.

MODE D'EMPLOI EY6932 PANASONIC

Perceuse-visseuse à percussion sans fil

Lire entièrement les instructions suivantes avant de faire fonctionner l'appareil et conserver ce mode d'emploi à des fins de consultation ultérieure.

Lisez la brochure "Instructions relatives à la sécurité" et ce qui suit avant d'utiliser l'appareil.

I. REGLES de securitecompiplementaires

1) N'oubliez pas que cette perceuse est toujours en état de fonctionner puisqu'elle est alimentée par batterie. 2) Sachez que lors du perçage d'un mur, d'un plancher, etc., la mèche peut venir en contact avec un fil électrique. NETOUCHEZ NI AU MANDRIN NI AUX PARTIES METALLIQUES DE LA PERCEUSE! Maintenez la perceuse au moyen de la poignée en matière plastique afin d'éviter toute secousse électrique si la mèche venait en contact avec un fil électrique. 3) Si la mèche se bloque, mettez immedi- tement la perceuse hors tension afin d'eviter qu'une surcharge n'endom- mage la batterie ou le moteur. Dégagez la mèche en inversant le sens de rotation. 4) NE manœuvrez PAS le levier d'inversion marche avant - marche arrêté lorsque le commutateur principal est sur la position de marche. La batterie se déchargerait rapidement et la perceuse serait endommagée. 5) La température du chargeur peut s'élever en cours d'utilisation. Ce n'est pas la signe d'une anomalie de fonctionnement. Ne chargez pas la batterie pendant une longue période. 6) Nettoyez la perceuse au moyen d'un chiffon sec et propre. N'utilisez ni eau, ni solvant, ni produit de nettoyage volatil. 7) Lorsque vous rangez ou transportez l'outil, mettez le levier d'inversion marche avant - marche arrriere sur la position centrale (verrouillage de commutateur). 8) Veillez à ce que la perceuse ne soit pas soumise à des contraintes excessives provoquant l'arrêt du moteur parce que vous maintenez la gachette à mi-course. 9) Portez des lunettes lorsque vous utilisez l'outil pendant de longues périodes. 10) Les jeunes enfants et les infirmes ne doivent pas utiliser l'appareil sans surveillance. 11) Les jeunes enfants devraient être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Remarque:

À la pose ou à la dépose d'une mèche, assurez-vous que le levier d'inversion est sur la position de verrouillage (centre).

Cette perceuse est pourvue d'un mandrin dont le serrage n'exige pas l'utilisation d'une clé.

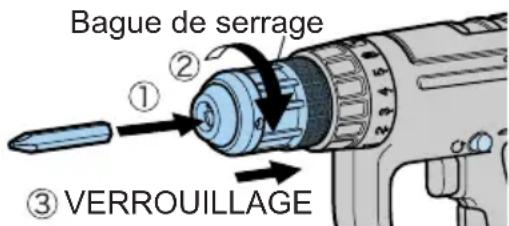

1. Pose d'une mèche

Introduisez la mèche et tournez à fond la bague de serrage du mandrin dans le sens des aiguilles d'une montre (vu de l'avant).

Faites coulisser la bague de serrage vers VERROUILAGE jusqu'à ce qu'elle s'encliquète.

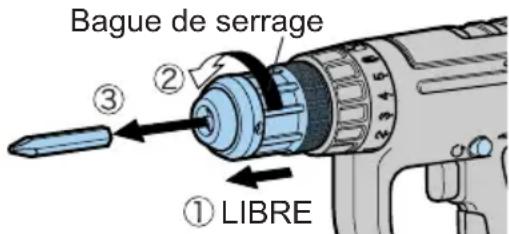

1. Dépose d'une mèche

Faites coulisser la bague de serrage vers LIBRE.

Tournez la bague de serrage dans le sens contraire des aiguilles d'une montre (vu de l'avant) pour libérer la mèche.

Remarque:

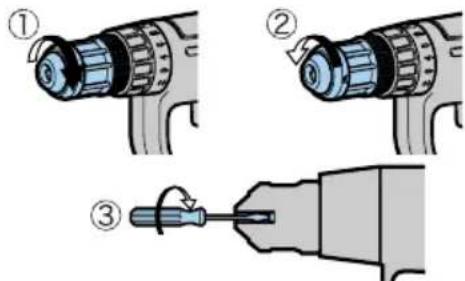

Si le mandrin présente un jeu excessif, ① introduisez la meule et serrez le mandrin en le tournant dans le sens des aiguilles d'une montre, ② ouvrez les mâchoires du mandrin en dévissant la bague de serrage, puis ③ serrez la vis (pas à gauche) en la tournant dans le sens contraire des aiguilles d'une montre (vu de l'avant).

Fixer ou détraper la batterie

1. Pour raccorder la batterie : insérez la batterie. Elle s'encliquète pour indiquer le raccordement correct.
2. Pour retirer la batterie : Appuyez sur les deux talons sur les côtés de la batterie. Glissez la batterie hors du corps de l'outil.

Fonctionnement de l'interrupteur

1. La vitesse augmente avec la force de pression sur la gachette. Lorsque vous commencerez à percer, appuyez légèrement sur la gachette pour que l'outil commence à tourner lentement.
2. Une commande électronique à circuit fermé permet d'obtenir un couple élevé même à petite vitesse.
3. Le frein fonctionne lorsque vous relâchez la gachette, et le moteur s'arrête alors immédiatement.

Remarque:

Vous pourriez entendre un bruit de freinage lorsque le frein entre en fonction. Ceci est normal.

Utilisation du levier d'inversion marche avant - marche arrière

(Normal Verrouillage/Inverse())

Attention:

Ne actionnez pas le levier d'inversion marche avant - marche arrière tant que le mandrin de la perceuse ne se soit pas complètement arrêté de tourner. Une commande d'inversion pendant la rotation du mandrin pourrait endommager l'outil.

Commande de l'interrupteur pour une rotation en sens normal

1. Pour obtenir une rotation en sens normal, placez l'interrupteur en position de rotation en sens normal.
2. Appuyez légèrement sur la gachette pour que l'outil commence à tourner lentement.
3. La vitesse augmente en proportion de la force de pression exercée sur la gachette et ceci permet d'effectuer un serrage efficace des vis et de percer des trous. Le frein entre en action et le mandrin s'arrête de tourner immédiatement dès que la gachette est relâchée.
4. Ramenez le levier en position centrale lorsque vous n'utilisez plus la perceuse (verrouillage de l'interrupteur).

Commande de l'interrupteur pour une rotation en sens inverse

1. Pour obtenir une rotation en sens inverse, placez l'interrupteur en position de rotation en sens inverse. Avant d'utiliser la perceuse, vérifiez le sens de rotation.
2. Appuyez légèrement sur la gachette pour que l'outil commence à tourner lentement.
3. Ramenez le levier en position centrale lorsque vous n'utilisez plus la perceuse (verrouillage de l'interrupteur).

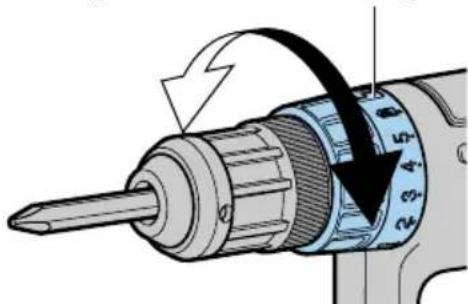

Ajustement du couple d'embrayage

Ajustez le coupleur à l'un des 5 réglages possibles, dans la position "2" ou "1" sur la tâche à effectuer.

Attention:

Testez le réglage avant de faire fonctionner l'appareil.

Réglez l'échelle à cette ligne.

Références de réglage du couple

Réglage	Couple Emploi
1	Env 1,0 Nm (10kgf-cm ou 8,7 po-lbs.)	Vissage bornes
2	Env 1,5 Nm (15kgf-cm ou 13,0po-lbs.)	Vissage machines
3	Env 2,5 Nm (25kgf-cm ou 21,7po-lbs.)	Vissage matérielaux tendres
4	Env 3,4 Nm (35kgf-cm ou 30,5po-lbs.)	Vissage bois dur
5	Env 4,4 Nm (45kgf-cm ou 39,0 po-lbs.)
2	EY6903: 17,8 Nm (182 kgf-cm,158 in-lbs.) (P petite vitesse)	Vissage et perçage puissants
	EY6932: 25,5 Nm (260 kgf-cm,225 in-lbs.) (Grande vitesse)
T	Percussion	Perçage mortier, brique, etc.

Fonction de verrouillage des mâchoires

1. L'outil peut être utilisé comme un tournevis manuel (jusqu'à 22,6Nm, 230kgf-cm, 199 po-lb) lorsque la gachette est libre et qu'une mèche de vissage y est verrouillée.

Le léger jeu du mandrin n'est pas le signe d'une anomalie de fonctionnement.

1. Cette fonction permet de serrer des vis nécessitant un couple supérieur au couple maximum de la visseuse (position sur le mandrin), de vérifier le serrage d'une vis ou de desserrer une vis trop serrée.

Sélection de la vitesse

Choisissez la petite ou la grande vitesse selon le travail à effectuer. Plus vous appuyez sur la gachette de contrôle de vitesse, plus la vitesse est grande.

	Vitesse sans charge	Couple
Petite vitesse	80 - 550/min (rpm)	Puissant
Grande vitesse	300 - 2000/min (rpm)	Faible

Attention:

• Vérifiez le sélection de vitesse avant utilisation. Utilisez la petite vitesse lorsqu'une grande force est requise. (Le moteur pourrait tomber en panne si vous utilisiez la grande vitesse pour une grande force.)
• Ne manoeuvrez pas le sélecteur de vitesse (LOW-HIGH) quand vous appuyez sur la gachette. Cela peut endommager la batterie ou le moteur.
• Reportez-vous à l'annexe "VITESSE RECOMMANDEE".

Batterie ni-mh (EY9200/EY9201/EY9230/EY9231)

Rechargez la batterie Ni-MH complètement avant de la ranger, afin de lui assurer une durée de vie plus longue.

Le niveau de température ambience moyenne se situe entre 0°C (32^) et 40^(104^).

Si la batterie est utilisée alors que sa température est inférieure à 0°C (32^), l'outil pourrait ne pas fonctionner correctement. Dans ce cas, rechargez complètement la batterie pour rétablir son fonctionnement normal.

Lorsque vous n'utilisez pas la batterie, éloignez-la d'autres objets métalliques tels que : trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles.

Si vous court-circuitez les bornes de la batterie, vous risquez de causer des étincelles, de vous brûler ou de provoquer un incendie.

Lorsque vous utilisez l'outil avec une batterie Ni-MH, assurez-vous que la pièce soit bien ventilée.

Longévité des batteries

Les batteries rechargeables ont une longévité limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie par une nouvelle.

Remarque:

L'emploi en environnement très froid ou très chaud peut réduire la capacité de fonctionnement par charge.

Recyclage de la batterie attention:

Par souci de respect de l'environnement et de recyclage des matériaux, veillez à mettre au rebut dans un site officiellement recommandé, s'il en existe dans votre pays.

Remarque:

Chargez une nouvelle batterie, ou une batterie qui n'a pas été utilisée pendant une période prolongée, pendant 24 heures pour lui redonner sa pleine capacité.

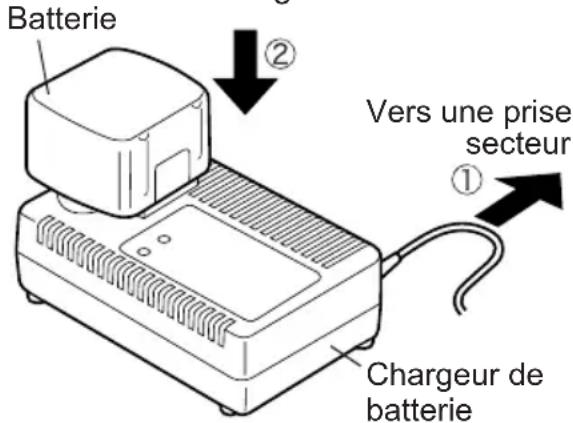

Chargeur de batterie (EY0110)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

Remarque:

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur; toutefois, ceci ne pose aucun problème de sécurité.

1. Introduisez soigneusement la batterie dans le chargeur.

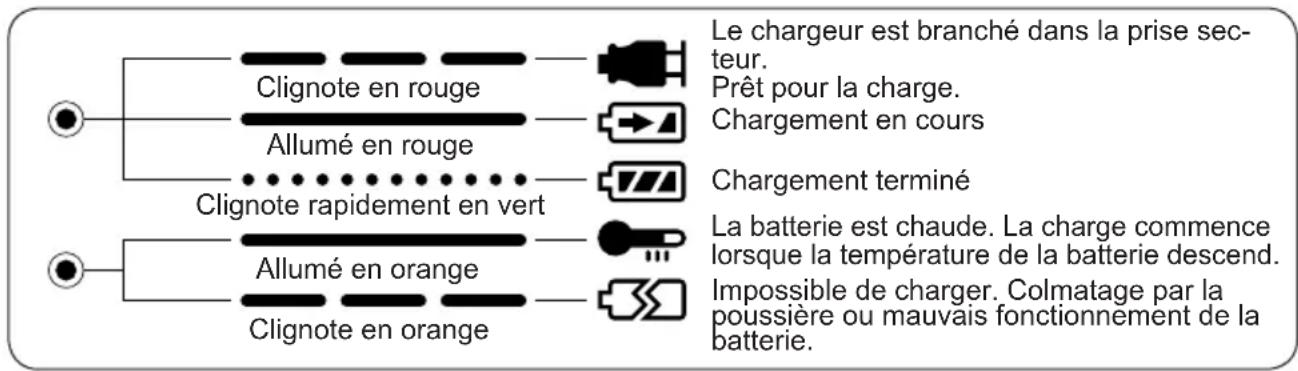

1. Pendant la charge, le témoin s'allume.

Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie.

• La charge ne peut pas être réalisée si la batterie est chaude (par exemple, après un long travail de perçage).

Dans ce cas, le témoin d'attente, de couleur orange, reste allumé tant que la batterie n'est pas revenue

a une température normale. La charge commence alors automatiquement.

1. Une fois la charge terminée, le témoin de charge clignote rapidement en vert.
2. Lorsque la batterie a subi pour quelque raison que ce soit une température trop BASSE, ou si la batterie n'a pas été
3. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Aprè
4. Si le voyant de charge ne s'allume pas é pour de l'assistance technique.

Remarque:

Lorsqu’une batterie froide (en dessous de 5°C (41^) ) doit être rechargée dans une pièce chaude, laissez la batterie dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante. Sinon, il est possible que la batterie ne soit pas complètement chargée.

• Refroidissez le chargeur quand vous rechargez plus de deux ensembles à la suite.
• Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe quelle occasion.

Attention:

Ne utilisez pas de source d'alimentation provenant d'un générateur de moteur.

• Ne bouchez pas les trous d'aération du chargeur et de la batterie.
• Débrancher le chargeur lorsqu'il ne doit pas être utilisé.

V. accessoires

Utilisez uniquement des mèches allant sur le porte-foret de la perceuse.

Attention:

• UTILISEZ LA PETITE VITESSE LORSQU'UNE GRANDE FORCE EST REQUISE. (Le moteur pourrait tomber en panne si vous utilisiez la grande vitesse pour une grande force.)
• Servez-vous du tableau suivant comme d'un guide pour sélectionner la petite ou grande vitesse selon le travail à effectuer.

EY6903

	PERCAGE				SERRAGE DES VIS
MATERIALIAU/ CONDITION	MORTIER/ BRIQUE	BOIS / PIN METAL	AL	SCIE A CHANTOUR- NER LE METAL	Vis à bois
		Epaisseur : 40 mm (1-37/64") ou moins	Plaque d'accier laminé à froid (SPC) Epaisseur: 1,6 mm (1/16") ou moins
Grande vitesse	Ø 10 mm (3/8") ou moins	Non utilisée	Ø 4,5 mm(11/64") ou moins	Non utilisée	Ø 3,5 mm (9/64") ou moins
Petite vitesse	Ø 10 mm (3/8") ou moins (perçage lent)	Ø 25 mm (63/64") ou moins	Ø 13 mm (1/2") ou moins	Ø 26 mm (1-1/ 64") ou moinsr	Ø 6 mm (15/64") ou moins

EY6932

	PERCAGE				SERRAGE DES VIS
MATERIALIAU/ CONDITION	MORTIER/ BRIQUE	BOIS / PIN METAL	AL	SCIE A CHANTOUR- NER LE METAL	Vis à bois
		Epaisseur : 40 mm (1-37/64") ou moins	Plaque d'accier laminé à froid (SPC) Epaisseur: 1,6 mm (1/16") ou moins
Grande vitesse	Ø 10 mm (3/8") ou moins	Non utilisée	Ø 6,5 mm(1/4") ou moins	Non utilisée	Ø 4 mm (5/32") ou moins
Petite vitesse	Ø 13 mm (1/2") ou moins (perçage lent)	Ø 36 mm (1-27/64") ou moins	Ø 13 mm (1/2") ou moins	Ø 34 mm (1-11/ 32") ou moins	Ø 6,8 mm (17/64") ou moins

Modèle EY6903 EY6932
Capacité	Vissage	Vis machines M3 ~ M5	M3 ~ M6
		Vis à bois	Ø 2,1 ~ Ø 5,8 mm (5/64" ~ 15/64") Ø	2,1 ~ Ø 6,8 mm (5/64" ~ 17/64")
		Vis de maçonneorie Ø 4	~ Ø 6 mm (5/32" ~ 15/64")
	Perçage	Mortier/Brique	Ø 3 ~ Ø 10 mm (1/8" ~ 3/8") Ø 3 ~	Ø 13 mm (1/8" ~ 1/2")
		Bois	Ø 3 ~ Ø 25 mm (1/8" ~ 63/64") Ø 3 ~ Ø 36 mm (1/8" ~ 1-27/64")
		Métal Ø 1,5 ~ Ø 13 mm	(1/16" ~ 1/2")
		Scie à chantourer le métal	Max. Ø 26 mm (1-1/64") Max. Ø 34 mm (1-11/32")
Moteur Moteur CC 12 V Moteur CC 15,6 V
Vitesse sans charge		Petite vitesse	80 ~ 550/min (rpm)
		Grande vitesse	300 ~ 2000/min (rpm)
Nombre de percus-sions par minute		Petite vitesse	1200 ~ 8250/min (ppm)
		Grande vitesse	4500 ~ 30000/min (ppm)
Capacité du mandrin			Ø 1,5 ~ Ø 13 mm (1/16" ~ 1/2")
Couple maximum		Petite vitesse	17,8 Nm, (182 kgf-cm ou 158 po-lb)	25,5 Nm, (260 kgf-cm ou 225 po-lb)
		Grande vitesse	4,6 Nm, (47 kgf-cm ou 41 po-lb)	5,9 Nm, (60 kgf-cm ou 52 po-lb)
Force de percussion			1,7 kN, (173 kgf, 370 lbs.f)
Longueur hors tout			236 mm (9-5/16")
Poids (avec batterie)			2,2 kg, (4,9 lbs)	2,4 kg, (5,3 lbs)

Modèle	EY9200	EY9201	EY9230	EY9231
Stockage de la batterie Batterie Ni-MH
Tension de la batterie	12 V CC (1,2V × 10 piles)		15,6 V CC (1,2V × 13 piles)

Chargeur de batterie

Modèle		EY0110
Tension électrique		Voir la plaque signalétique se trouvant sur le côte inférieur du chargeur.
Poids		0,78 kg, (1,72 lbs)
Durée de chargement		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25min.
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 min.		30 min.			60 Minuten
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 Minuten
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

Remarque : Ce tableau peut inclure des modèles non disponibles dans votre région. Consultez le catalogue.
