Tipo de producto	Taladro atornillador de percusión inalámbrico
Marca	Panasonic
Modelo	EY6932
Longitud total	236 mm
Peso (con batería)	2,4 kg
Tensión de la batería	15,6 V CC (Ni-MH)
Capacidad de la batería	Hasta 3,5 Ah (según modelo)
Velocidad en vacío (baja velocidad)	80 - 550 tr/min
Velocidad en vacío (alta velocidad)	300 - 2000 tr/min
Número de impactos por minuto (baja velocidad)	1200 - 8250 cps/min
Número de impactos por minuto (alta velocidad)	4500 - 30000 cps/min
Par máximo (baja velocidad)	25,5 Nm
Par máximo (alta velocidad)	5,9 Nm
Capacidad del portabrocas	1,5 - 13 mm (sin llave)
Ajustes de par	5 posiciones + percusión
Selector de velocidad	Baja / Alta velocidad
Funciones principales	Taladrado, atornillado, percusión
Tipo de batería	Ni-MH recargable
Cargador incluido	Modelo EY0110
Tiempo de carga típico	Aproximadamente 45 a 65 minutos según capacidad
Mantenimiento y limpieza	Limpiar con un paño seco; no usar agua ni solventes
Seguridad	Freno automático; bloqueo del interruptor; protección contra sobrecargas
Piezas de repuesto	Baterías y cargador disponibles por separado; brocas estándar
Información general	Taladro atornillador inalámbrico con percusión; uso con baterías Ni-MH

Preguntas frecuentes - EY6932 PANASONIC

¿Cómo instalar una broca en el taladro Panasonic EY6932?

Introduzca la broca en el portabrocas sin llave, gire el anillo de apriete en el sentido de las agujas del reloj hasta apretar, luego deslice el anillo hacia la posición BLOQUEO hasta que encaje.

¿Cómo retirar la batería del taladro?

Presione las dos lengüetas ubicadas en los lados de la batería, luego deslícelas fuera del cuerpo de la herramienta.

¿Qué hacer si la broca se atasca durante la perforación?

Apague inmediatamente la herramienta para evitar sobrecarga. Invierta el sentido de giro usando la palanca de inversión para liberar la broca.

¿Cómo ajustar el par de apriete en el EY6932?

Use el anillo de ajuste de par ubicado detrás del portabrocas. Elija entre 5 posiciones (de 1 a 5) o la posición T para percusión. Pruebe el ajuste antes de usar.

¿Cuál es el tiempo de carga de la batería?

El tiempo de carga varía según la capacidad: aproximadamente 45 minutos para una batería de 3,0 Ah y 65 minutos para una batería de 3,5 Ah con el cargador EY0110.

¿Puedo usar el taladro en modo manual (destornillador)?

Sí, la herramienta tiene una función de bloqueo de mordazas que permite usarla como destornillador manual hasta 22,6 Nm, ideal para apretar o aflojar tornillos que requieran un par superior al del atornillador.

¿Cómo usar la función de percusión?

Coloque el anillo de ajuste de par en la posición T. Use la alta o baja velocidad según el material (mortero, ladrillo). La percusión se activa automáticamente.

¿Qué hacer si el indicador del cargador no se enciende?

Verifique que la batería esté correctamente insertada y que la temperatura ambiente esté entre 0°C y 40°C. Si el problema persiste, contacte al servicio técnico de Panasonic.

¿Cómo mantener el taladro Panasonic EY6932?

Limpie la herramienta con un paño seco y limpio. No use nunca agua, solventes ni productos de limpieza volátiles. Guarde la herramienta con la palanca de inversión en posición central (bloqueo).

¿Cuáles son las precauciones de seguridad importantes?

Use gafas de protección durante usos prolongados. No toque el portabrocas ni las partes metálicas si la broca puede encontrar un cable eléctrico. Use la baja velocidad para tareas que exijan un par elevado para evitar dañar el motor.

MANUAL DE USUARIO EY6932 PANASONIC

Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poder consultarlo en el futuro.

Lea el libro de "instrucciones de seguridad" y lo siguiente antes de empezar a usar la herramienta.

I. REGLAS DE SEGURIDAD ADICIONALES

1) Tenga en cuenta que esta herramienta está siempre lista para entrar en funcionamiento, ya que no necesita enchufarse a ninguna toma eléctrica. 2) Al taladrar paredes, suelos, etc., puede que se encuentre con cables de corriente eléctrica. ¡NO TOQUE EL PORTABROCAS NI NINGUNA PIEZA METÁLICA DELANTERA DE LA HERRAMIENTA! Sujete la herramienta solo por la empuñadura plástica para evitar sacudidas eléctricas en caso de que taladre algún cable de electricidad. 3) Si la broca se atasca, desconecte inmediatamente el interruptor principal para evitar cualquier sobrecarga que pudiera dañar el bloque de pilas o el motor, y utilice la marcha atrás para desatascar la broca. 4) NO haga funcionar la palanca de avance/marcha atrás. 5) No se dañe. 5) Puede que el cargador se caliente ligeramente durante la operación de carga, pero esto es completamente normal. No cargue la batería durante largos periodos de tiempo. 6) Utilice solo un paño suave y seco para limpiar la herramienta. No utilice paños húmedos, bencina, diluyentes u otros disolventes volátiles de limpieza. 7) Cuando guarde o transporte la herramienta, coloque la palanca de avance/marcha atrás en la posición central (bloqueo del interruptor). 8) No fuerce la herramienta manteniendo el disparador de control de velocidad apretado hasta la mitad (modalidad de control de velocidad) de forma que se pare el motor. El circuito de protección se activará y podrá impedir que funcione el control de velocidad. Si esto ocurre, suelte el disparador y apriételo de nuevo para que funcione normalmente.

9) Utilice protectores auditivos cuando deba usar la herramienta por periodos prolongados. 10) Este aparato no ha sido diseñado para ser utilizado por niños (personas pequeñas o personas disminuidas sin supervisión de un adulto). 11) Los niños pequeños deben ser vigilados para asegurarse de que no juegan con el aparato.

II. MONTAJE

Colocar o quitar una broca

Nota:

Al poner o quitar una broca, asegúrese de poner la palanca de cambio de marcha en la posición central (bloqueo).

Esta herramienta está equipada con un portabrocas sin llave.

1. Para poner las brocas

Inserte la broca y gire el collar de enclavamiento en el sentido de las agujas del reloj (mirando desde la parte delantera) para apretarla.

Deslice el collar de enclavamiento hacia el lado de ENCLAVAMIENTO hasta que encaje.

Deslice el collar de enclavamiento hacia el lado de liberación LIBRE. Gire el collar de enclavamiento en sentido contrario al de las agujas del reloj (mirando desde la parte delantera), y quite la broca.

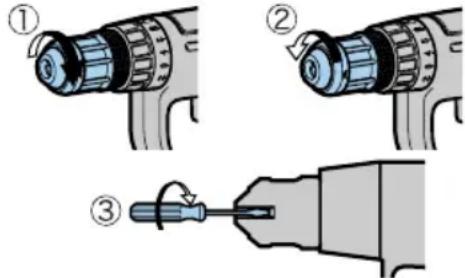

Si el huelgo del portabrocas es excesivo, fije el portabrocas en su lugar y apriételo girando en el sentido

de las agujas del reloj, abra las garras del portabrocas destornillando el collar de enclavamiento y apriete el tornillo (rosca a la izquierda) con un destornillador girándolo en sentido contrario al de las agujas del reloj (visto desde la parte delantera).

Colocar o quitar el bloque de pilas secas (acumulador)

1. Para conectar el bloque de pilas: Coloque el bloque de pilas. Entrará en su lugar para indicar que ha quedado bien conectado.
2. Para SACAR el bloque de pilas: Apriete las dos lengüetas en ambos lados del bloque de pilas. Saque el bloque de pilas deslizándolo del cuerpo de la herramienta.

1. Aumenta la velocidad según la cantidad de presión del gatillo. Cuando empiece a trabajar, apriete levemente el gatillo para comenzar la rotación con lentitud.
2. Se utiliza un controlador electrónico de retroalimentación para brindar una torsión fuerte aún a baja velocidad.
3. El freno funciona cuando suelta el gatillo y el motor se detiene inmediatamente.

Nota:

Cuando trabaje el freno, quizá se oiga un ruido de freno. Esto es normal.

Operación de la palanca de avance/inversión

(Adelante, Bloqueo, Marcha atrás)

PRECAUCIÓN:

No opere la palanca de avance/inversión hasta que el portabrocas se haya parado por completo. Si efectúa el cambio cuando está girando el portabrocas, puede causar daños en la herramienta.

Operación del interruptor de rotación de avance

1. Para la rotación de avance, empuje la palanca a la posición de avance.
2. Presione el disparador ligeramente para que la herramienta empiece lentamente.
3. La velocidad aumenta de acuerdo con la fuerza de presión del disparador para poder apretar los tornillos y perforar orificios con eficiencia. Cuando se suelta el disparador, el freno opera y el portabrocas se para inmediatamente.
4. Después de su utilización, ajuste la palanca en su posición central (bloqueo del interruptor).

Operación del interruptor de rotación de inversión

1. Para la rotación de inversión, empuje la palanca a la posición de inversión. Compruebe la dirección de la rotación antes de la utilización.
2. Presione el disparador ligeramente para que la herramienta empiece lentamente.
3. Después de la utilización, ajuste la palanca en su posición central (bloqueo del interruptor).

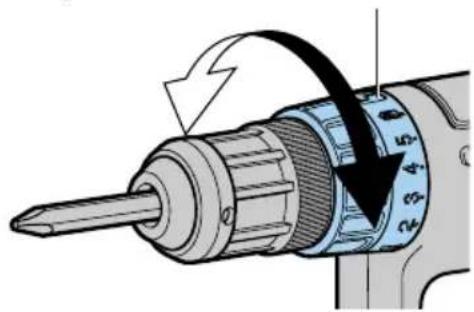

Ajuste el par motor a uno de los 5 valores posibles a la posición o para la realización del trabajo.

PRECAUCIÓN:

Compruebe el ajuste antes de la operación real.

Ajuste la escala en esta línea.

Referencia para regular el par motor

Escala	Par motor Uso
1	Aproximamente 1,0 Nm(10 kgf-cm o 8,7 in-lbs.)	Para aplarar los tornillos terminalesPara aplarar los tornillos mecánicoPara aplarar tornillos en materiales blando
2	Aproximamente 1,5 Nm(15 kgf-cm o 13,0 in-lbs.)
3	Aproximamente 2,5 Nm(25 kgf-cm o 21,7 in-lbs.)
4	Aproximamente 3,4 Nm(35 kgf-cm o 30,5 in-lbs.)	Para aplarar tornillos en madera dura
5	Aproximamente 4,4 Nm(45 kgf-cm o 39,0 in-lbs.)
2	EY6903:17,8 Nm (182 kgf-cm o1in-lbs.) (Baja velocidad)EY6932:25,5 Nm (260 kgf-cm o 2in-lbs.) (Baja velocidad)	Para movimiento y taladrado de potencia25
T	Percusión	Para taladrado en mortero,ladrillo,etc.

Función de enclavamiento de brocas

1. Con la llave del disparador no acoplada y una broca del destornillador alojada en posición, se puede usar la herramienta como destornillador manual (hasta 22,6 Nm, 230 kgf-cm). Hay cierto juego en el mandril, pero no es una falla.

2. Esta función es útil para apretar tornillos que exigen más torsión que la máxima del motor (posición en el mandril), para confirmar el ajuste de un tornillo o aflojar un tornillo demasiado apretado.

Selección de velocidad

Elija una velocidad alta o baja según el área.

Cuanto más se tira del gatillo, mayor es la velocidad.

	Sin velocidad de cargo	a Par motor
BAJA	80 - 550/min (r.p.m.) Fuerte
ALTA	300 - 2000/min (r.p.m.) Dédil

PRECAUCIÓN:

• Controle la llave selectora de velocidad antes de usar.
• Utilice a baja velocidad cuando se requiera mucha fuerza durante el uso. (Si lo utiliza a alta velocidad cuando aplicará mucha fuerza, puede provocar una falla del motor.)
• No haga funcionar el conmutador selector de velocidad (BAJA-ALTA) cuando aprieta el disparador del control de velocidad, dado que la batería recargable se desgastaría rápidamente o podrá dañarse el mecanismo interno del motor.
• Consulte el apéndice para conocer la “SELECCIÓN DE VELOCIDAD RECOMENDADA”.

Para un uso apropiado del bloque de pilas secas (acumulador)

Bloque de pilas secas Ni-MH (EY9200/EY9201/EY9230/EY9231)

Cargar completamente la pila Ni-MH antes de almacenarla para asegurar larga vida de servicio.

La variación de temperatura ambiente es de entre 0°C(32°F) y 40°C(104°F)

Si se utiliza el bloque de pilas secas cuando la temperatura de la pila es inferior a 0°C (32°F), la herramienta puede que no funcione debidamente. En tal caso, cargar la pila hasta que esté cargada completamente para su apropiado uso.

Cuando no utilice el paquete de batería, manténgalo alejado de objetos metálicos como ganchos de papel, monedas, llaves, clavos, tornillos y otros objetos de metal que puedan completar una conexión de un terminal a otro.

Un cortocircuito entre los terminales de la batería puede producir chispas, quemaduras o incendio.

Cuando utilice un bloque de pilas secas Ni-MH, verifique que el lugar esté bien ventilado.

Vida útil del bloque de pilas

Las baterías recargables tienen una vida útil limitada. Si solo funciona durante un corto periodo de tiempo después de cargar el bloque de pilas, deben reemplazarlo por uno nuevo.

Nota:

El uso en condiciones extremas de calor o frío hará que disminuya la capacidad de funcionar bajo la ley.

Reciclado de la batería

ATENCIÓN:

Para proteger el medio ambiente y reciclar materiales, asegúrese de deshacerse de la batería llevándola a los puntos designados oficialmente, si los hubiera en su país.

Carga

Nota:

Cargue un nuevo bloque de pilas, o un bloque de pilas que no haya sido utilizado durante mucho tiempo, durante 24 horas seguidas para que la batería se cargue totalmente.

Cargador de batería (EY0110)

1. Enchufe el cargador en la fuente de alimentación.

Nota:

Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.

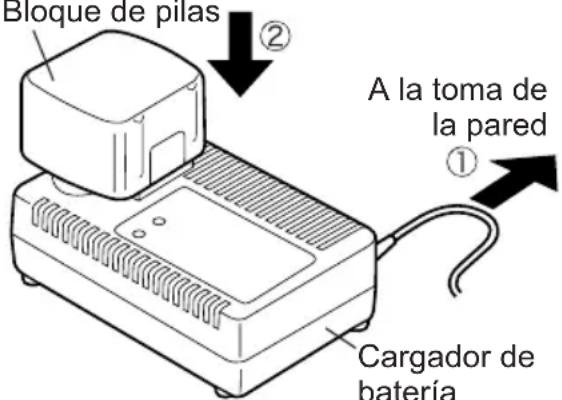

1. Meta firmemente el bloque de pilas en el cargador.

Bloque de pilas

1. La luz indicadora de energía permanecerá encendida durante la carga.

Cuando haya terminado la carga, se activará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.

• No puede cargar el bloque de pilas si este está demasiado caliente (por ejemplo, inmediatamente

después de haber trabajado mucho con la taladradora).

La luz naranja de reserva se encenderá hasta que se enfríe suficientemente el bloque de pilas y cuando esta luz se apague, la carga comenzará automáticamente.

1. Cuando la carga termina, la luz indicadora comenzará a parpadear rápidamente en color verde.
2. Cuando se den condiciones especiales que hagan que el bloque de batería se vuelva demasiado frío o no se utilice el paquete de batería durante mucho tiempo, la luz indicadora de carga estará encendida. En este caso, la carga demorará más para cargar totalmente el paquete de batería que en el tiempo de carga normal.
3. Si se vuelve a colocar un paquete de batería totalmente cargado en el cargador, se encenderá la luz de carga. Luego de algunos instantes, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.
4. Si la lámpara de carga no se enciende inmediatamente después de enchufar el cargador, o si el tiempo de carga es anormalmente largo, o si la lámpara no se apaga, consulte con un distribuidor autorizado.

Nota:

• Cuando se vaya a cargar una pila fría (unos 5°C (41°F) o menos) en un cuarto cálido, deje la pila en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación. De lo contrario, el paquete de batería puede no cargarse totalmente.
• Deje que se enfríe el cargador al cargar más de dos paquetes de pilas de forma consecutiva.
• No introduzca sus dedos dentro del hueco del contacto, cuando esté sujetando el Cambiador o en ninguna otra ocasión.

PRECAUCIÓN:

• No utilice una fuente de alimentación proveniente de un generador motorizado.
• No cubra las salidas de la ventilación del cargador y del bloque de pilas secas.
• Desconecte el cargador cuando no esté en uso.

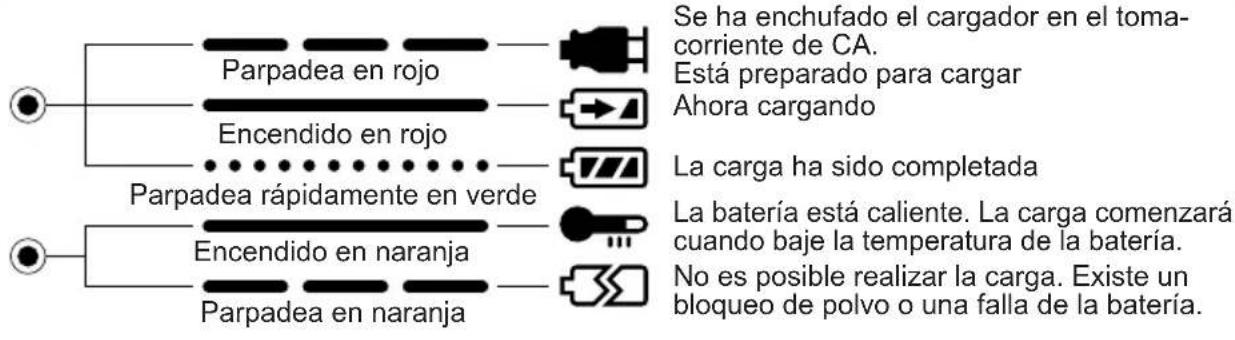

IV. LÁMPARAS INDICADORAS

V. ACCESORIOS

Utilice solo brocas de tamaño adecuado para el portabrocas del taladro.

VI. ANEXO

SELECCIÓN DE VELOCIDAD RECOMENDADA

PRECAUCIÓN:

• UTILICE A BAJA VELOCIDAD CUANDO SE REQUIERA MUCHA FUERZA DURANTE EL USO. (Si utiliza a alta velocidad cuando aplica mucha fuerza, puede causar fallas del motor.)
• Utilice las siguientes indicaciones como guía para seleccionar velocidad alta o baja para el área.

EY6903

	DRILLING				AJUSTE DEL TORNILLO
MATERIAL/ CONDICION	MORTERO/ LADRILLO	MADERA / PINO AMARILLO	METAL	CIERRA TUBULAR GIRATORIA METÁLICA	Tornillos para madera
		Espesor: 40 mm (1-37/64") o menos	Placa de acero laminada en frío (SPC) Espesor: 1,6 mm (1/16") o menos
ALTA	ø 10 mm (3/8") o menos	No se usa	ø 4,5 mm (11/64") o menos	No se usa	ø 3,5 mm (9/64") o menos
BAJA	ø 10 mm (3/8") o menos (Funcioncimiento lento)	ø 25 mm (63/64") o menos	ø 13 mm (1/2") o menos	ø 26 mm (1-1/64") o menos	ø 6 mm (15/64") o menos

EY6932

	DRILLING				AJUSTE DEL TORNILLO
MATERIAL/ CONDICION	MORTERO/ LADRILLO	MADERA / PINO AMARILLO	METAL	CIERRA TUBULAR GIRATORIA METÁLICA	Tornillos para madera
		Espesor: 40 mm (1-37/64") o menos	Placa de acero laminada en frio (SPC) Espesor: 1,6 mm (1/16") o menos
ALTA	ø 10 mm (3/8") o menos	No se usa	ø 6,5 mm (1/4") o menos	No se usa	ø 4 mm (5/32") o menos
BAJA	ø 13 mm (1/2")o menos (Funcionamente lento)	ø 36 mm (1-27/64") o menos	ø 13 mm (1/2") o menos	ø 34 mm (1-11/32") o menos	ø 6,8 mm (17/64") o menos

VII. ESPECIFICACIONES

UNIDAD PRINCIPAL

Modelo EY6903 EY6932
Capacidad	Atornillar	Tornillo para metales M3 ~ M5 M3 ~ M6
		Tornillo para madera	ø 2,1 ~ Ø 5,8 mm (5/64" ~ 15/64")	ø 2,1 ~ Ø 6,8 mm (5/64" ~ 17/64")
		Tornillo para albañilería	ø 4 ~ Ø 6 mm (5/32" ~ 15/64")
	Taladrar	Mortero/Ladrillo	ø 3 ~ Ø 10 mm (1/8" ~ 3/8")ø 3	~ Ø 13 mm (1/8" ~ 1/2")
		Madera	ø 3 ~ Ø 25 mm (1/8" ~ 63/64")ø 3	~ Ø 36 mm (1/8" ~ 1-27/64")
		Metalø 1,5 ~ Ø 13	mm (1/16" ~ 1/2")
		Cierra tubular giratoria metálica	Máximoø 26 mm (1-1/64") Máximoø 34	mm (1-11/32")
Motor Motor 12 V CC Motor 15,6 V CC
Velocidad sin energia	BAJO 80 ~ 550/min (r.p.m.)
	ALTO 300 ~ 2000/min (r.p.m.)
Velocidad de golpes por minuto	BAJO	1200 ~ 8250/min (g.p.m.)
	ALTO	4500 ~ 30000/min (g.p.m.)
Capacidad del portabrocas		ø 1,5 ~ Ø 13 mm (1/16" ~ 1/2")
Par máximo	BAJO	17,8 Nm, (182 kgf-cm o 158 in-lbs)		25,5 Nm, (260 kgf-cm o 225 in-lbs)
	ALTO	4,6 Nm, (47 kgf-cm o 41 in-lbs)		5,9 Nm, (60 kgf-cm o 52 in-lbs)
Resistencia del golpe		1,7 kN, (173 kgf, 370 lbs.f)
Largo total		236 mm (9-5/16")
Peso (con bloque de pilas)		2,2 kg, (4,9 lbs)		2,4 kg, (5,3 lbs)

BLOQUE DE PILAS

Modelo	EY9200	EY9201	EY9230	EY9231
Accumulador	Pila de Ni-MH
Tensión de la batería	12V CC (1,2 V × 10 celdas)		15,6V CC (1,2 V × 13 celdas)

CARGADOR DE BATERÍA

Modelo		UY0110
Capacidad eletrica nominal		Vea la plac de especillas en la parte inferior del cargador.
Peso		0,78 kg, (1,72 lbs)
Tiempo dearga		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	UY9065	UY9080	UY9001
		20 min.	20 min.	20 min.
	1,7Ah		UY9180	25 min.	25 min.
			25 min.	25 min.
	2,0Ah	UY9168		30 min.	30 min.		UY9117
		30 min.					60 min.
	3,0Ah			45 min.	45 min.		UY9210
							90 min.
	3,5Ah			55 min.	55 min.	65 min.

Nota: Este cuadro puede contener modelos no disponibles en su país. Lea el catálogo.
