EY6932 - Trapano PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Trapano-avvitatore a percussione senza fili
Marca	Panasonic
Modello	EY6932
Lunghezza totale	236 mm
Peso (con batteria)	2,4 kg
Tensione della batteria	15,6 V CC (Ni-MH)
Capacità della batteria	Fino a 3,5 Ah (a seconda del modello)
Velocità a vuoto (bassa velocità)	80 - 550 giri/min
Velocità a vuoto (alta velocità)	300 - 2000 giri/min
Numero di colpi al minuto (bassa velocità)	1200 - 8250 colpi/min
Numero di colpi al minuto (alta velocità)	4500 - 30000 colpi/min
Coppia massima (bassa velocità)	25,5 Nm
Coppia massima (alta velocità)	5,9 Nm
Capacità del mandrino	1,5 - 13 mm (senza chiave)
Regolazioni della coppia	5 posizioni + percussione
Selettore di velocità	Bassa / Alta velocità
Funzioni principali	Foratura, avvitatura, percussione
Tipo di batteria	Ni-MH ricaricabile
Caricatore incluso	Modello EY0110
Tempo di carica tipico	Circa 45-65 minuti a seconda della capacità
Manutenzione e pulizia	Pulire con un panno asciutto; non usare acqua né solventi
Sicurezza	Freno automatico; blocco dell'interruttore; protezione contro i sovraccarichi
Pezzi di ricambio	Batterie e caricatore disponibili separatamente; punte standard
Informazioni generali	Trapano-avvitatore senza fili con percussione; utilizzo su batterie Ni-MH

Domande frequenti - EY6932 PANASONIC

Come installare una punta sul trapano Panasonic EY6932?

Inserire la punta nel mandrino senza chiave, ruotare l'anello di serraggio in senso orario fino a serraggio, quindi far scorrere l'anello verso la posizione BLOCCAGGIO fino allo scatto.

Come rimuovere la batteria dal trapano?

Premere i due fermi laterali sulla batteria, quindi farla scorrere fuori dal corpo dell'utensile.

Cosa fare se la punta si blocca durante la foratura?

Spegnere immediatamente l'utensile per evitare sovraccarichi. Invertire il senso di rotazione usando la leva di inversione per sbloccare la punta.

Come regolare la coppia di avvitatura sull'EY6932?

Utilizzare l'anello di regolazione della coppia situato dietro il mandrino. Scegliere tra 5 posizioni (da 1 a 5) o la posizione T per la percussione. Testare la regolazione prima dell'uso.

Qual è la durata di carica della batteria?

Il tempo di carica varia a seconda della capacità: circa 45 minuti per una batteria da 3,0 Ah e 65 minuti per una batteria da 3,5 Ah con il caricatore EY0110.

Posso usare il trapano in modalità manuale (cacciavite)?

Sì, l'utensile dispone di una funzione di blocco delle mascelle che permette di usarlo come un cacciavite manuale fino a 22,6 Nm, ideale per serrare o allentare viti che richiedono una coppia superiore a quella dell'avvitatore.

Come utilizzare la funzione percussione?

Posizionare l'anello di regolazione della coppia sulla posizione T. Usare l'alta o bassa velocità a seconda del materiale (malta, mattone). La percussione si attiva automaticamente.

Cosa fare se la spia del caricatore non si accende?

Verificare che la batteria sia inserita correttamente e che la temperatura ambiente sia compresa tra 0°C e 40°C. Se il problema persiste, contattare il servizio tecnico Panasonic.

Come mantenere il trapano Panasonic EY6932?

Pulire l'utensile con un panno asciutto e pulito. Non usare mai acqua, solventi o prodotti di pulizia volatili. Riporre l'utensile con la leva di inversione in posizione centrale (blocco).

Quali sono le importanti precauzioni di sicurezza?

Indossare occhiali di protezione durante usi prolungati. Non toccare il mandrino o le parti metalliche se la punta rischia di incontrare un cavo elettrico. Usare la bassa velocità per compiti che richiedono coppia elevata per evitare di danneggiare il motore.

MANUALE UTENTE EY6932 PANASONIC

Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.

Leggere il libretto "Istruzioni di sicurezza" e quanto segue prima dell'uso.

I. NORME DI SICUREZZA ADDIZIONALI

1) Tenere presente che quest'attrezzo è sempre pronto a funzionare, perché non è necessario collegarlo ad una presa di corrente. 2) Praticando fori alle pareti, pavimento, ecc. si potrebbero incontrare fili elettrici. NON TOCCARE IL MANDRINO O QUALSIASI ALTRA PARTE METALLICA SUL DAVANTI DEL TRAPANO. Tenere l'attrezzo soltanto per il manico di plastica, per evitare scosse nel caso di trapanatura di un cavo sotto tensione. 3) Se la punta s'inceppa, spegnere immediatamente l'attrezzo per evitare un sovraccarico che potrebbe danneggiare il pacco batteria o il motore. Usare il movimento all'indietro per liberare le punte inceppate. 4) Non usare la leva di Avanti/Indietro quando l'interruttore principale è attivato. Il pacco batteria si scaricherà rapidamente e l'unità potrà essere danneggiata. 5) Durante la ricarica, il caricabatteria potrebbe riscaldarsi leggermente. Questo è normale. Non ricaricare la batteria per lunghi periodi. 6) Usare soltanto un panno morbido e asciutto per pulire l'attrezzo. Non usare un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia. 7) Quando si ripone o si trasporta l'utensile, regolare la leva di Avanti/Indietro nella posizione centrale (blocco interruttore). 8) Non sottoporre l'attrezzo a sforzi mantenendo schiacciato a metà il grilletto di controllo velocità (modo di controllo della velocità) in modo che il motore si arresti. 9) Indossare delle protezioni uditive, quando si usa l'attrezzo per un lungo periodo. 10) L'apparecchio non deve essere usato da bambini o persone inferme senza supervisione. 11) Controllare che i bambini non giochino con l'apparecchio.

II. ASSEMBLAGGIO

Fissaggio o rimozione della punta

Nota:

attaccando o togliendo le punte, accertarsi che la leva d'inversione si trovi nella posizione di bloccaggio interruttore (centrale).

Quest'attrezzo è dotato di un mandrino senza chiave.

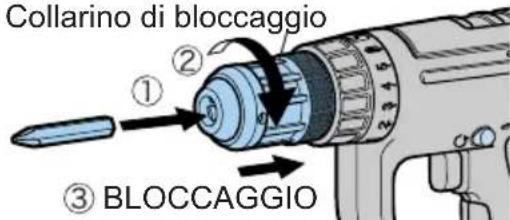

1. Attacco

Inserire la punta e ruotare il collarino di bloccaggio in senso orario (guardando da davanti) per serrare a fondo.

L'attacco è completato quando il rumore degli scatti finisce nelle stringhe.

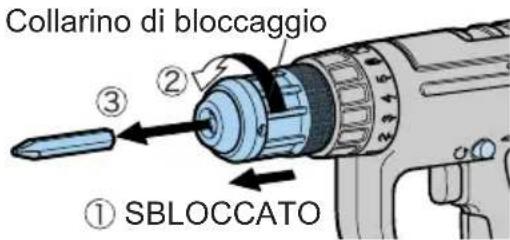

2. Rimozione

Far scorrere il collarino di bloccaggio sul lato SBLOCCATO.

Girare il collarino di bloccaggio in senso antiorario (guardando da davanti) per togliere la punta.

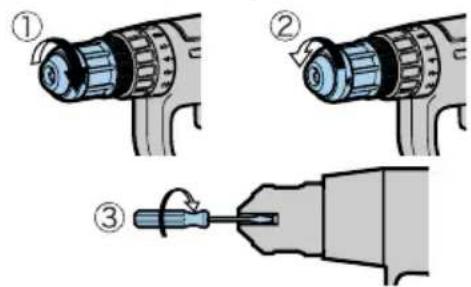

Nota:

se il mandrino ha un gioco eccessivo, bloccare il trapano e stringere il mandrino girando in senso orario. Per aprire la morsa del mandrino, svitare il collarino di bloccaggio e stringere la vite (sinistrorsa) con un cacciavite girandolo in senso antiorario (guardando da davanti).

Fissaggio o rimozione del pacco batteria

1. Per collegare il pacco batteria: inserire il pacco batteria. Il pacco batteria scatta in posizione per indicare che è stato collegato correttamente.
2. Per rimuovere il pacco batteria: premere le due linguette sui lati del pacco batteria. Far scorrere in fuori il pacco batteria dal corpo dell'attrezzo.

III. FUNZIONAMENTO

Funzionamento dell'interruttore

1. La velocità aumenta proporzionalmente all'ammontare della pressione applicata al grilletto. Premere con delicatezza sul grilletto all'inizio del lavoro, per avviare lentamente l'attrezzo.
2. L'attrezzo è dotato di un controllo elettronico a reazione che fornisce una torsione alta anche a bassa velocità.
3. Il freno viene attivato quando il grilletto viene rilasciato e il motore si ferma immediatamente.

Nota:

quando il freno entra in azione, si potrebbe sentire un rumore. Questo è normale.

Funzionamento della leva Avanti/Indietro

(Avanti/Bloccaggio interruttore, Indietro)

ATTENZIONE:

Non usare la leva di avanti/indietro fino a che il mandrino non si è fermato completamente. Uno spostamento durante la rotazione del mandrino può danneggiare l'utensile.

Uso dell'interruttore di rotazione in avanti

1. Per la rotazione in avanti, regolare la leva sulla posizione di avanzamento.
2. Premere leggermente il grilletto dell'interruttore per avviare lentamente l'utensile.
3. La velocità aumenta quanto più si preme il grilletto per un serraggio di viti e una trapanatura efficienti. Il freno si attiva e il mandrino si ferma immediatamente quando si rilascia il grilletto.
4. Dopo l'uso, riportare la leva alla posizione centrale (blocco interruttore).

Uso dell'interruttore di rotazione indietro

1. Per la rotazione indietro, regolare la leva sulla posizione di inversione. Controllare la direzione di rotazione prima dell'uso.
2. Premere leggermente il grilletto dell'interruttore per avviare lentamente l'utensile.
3. Dopo l'uso, riportare la leva alla posizione centrale (blocco interruttore).

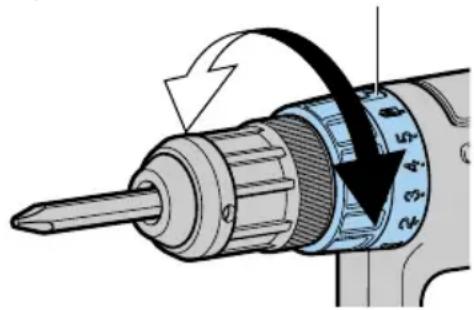

Regolazione della torsione di frizione

Regolate la torsione su una delle 5 possibili regolazioni o nella posizione "2", secondo il lavoro da eseguire.

ATTENZIONE:

fare una prova della regolazione prima di cominciare il funzionamento vero e proprio.

Regolare la scala su questa linea.

Riferimento per la regolazione della torsione

Scala	Torsione Uso
1	Circa 1,0 Nm(10 kgf-cm o8,7 in-lbs.)	Per avvitare viti terminali
2	Circa 1,5 Nm(15 kgf-cm o13,0 in-lbs.)	Per avvitare viti a ferro
3	Circa 2,5 Nm(25 kgf-cm o21,7 in-lbs.)	Per avvitare viti in materiali morbidi
4	Circa 3,4 Nm(35 kgf-cm o30,5 in-lbs.)	Per avvitare viti nel legno duro
5	Circa 4,4 Nm(45 kgf-cm o 39,0 in-lbs.)
2	EY6903: 17,8 Nm(182 kgf-cm,158 in-lbs.) (Bassa velocità)	Per avvitare e perforare ad alta potenza
	EY6932: 25,5 Nm(260 kgf-cm,225 in-lbs.) (Bassa velocità)
+	Percussione	Per perforare mal- ta, mattoni, etc.

Funzione di bloccaggio della punta

1. Senza esercitare pressione sul grilletto e con l'inserimento di una punta a forma di cacciavite, l'attrezzo può essere usato come un cacciavite manuale. (fino a 22,6 Nm, 230 kgf-cm, 199 in-lbs).

Si potrà percepire un po' di gioco nel mandrino, ma quello non deve essere considerato un difetto. 2. Questa funzione è utile quando si devono serrare delle viti che richiedono una torsione superiore a quella massima ottenibile con il cacciavite (posizione sulla frizione), per verificare il serraggio di una vite o per allentare una vite troppo stretta.

Selezione della velocità

Scegliere una velocità bassa o alta secondo il tipo d'impiego.

Più si tira il grilletto di controllo della velocità e più alta sarà la velocità.

	Nessuna velocità di carico torsione
BASSA	80 - 550/giri/min Elevata
ALTA	300 - 2000/giri/min Bassa

ATTENZIONE:

• Controllare il selettore della velocità prima dell'uso dell'attrezzo.
• Usare a bassa velocità quando occorre una forza elevata durante il funzionamento. (L'uso ad alta velocità quando occorre applicare una forza elevata può provocare la rottura del motore). Non azionare il selettore di velocità (LOW-HIGH) mentre si schiaccia il grilletto di controllo velocità. Questo può causare lo scaricarsi rapido della batteria ricaricabile o danneggiare il meccanismo interno del motore.
• Vedere supplemento per "SELEZIONE VELOCITÀ CONSIGLIATE".

Per l'utilizzo appropriato del pacco batteria

Pacco batterie Ni-MH (EY9200/EY9201/EY9230/EY9231)

Ricaricare la batteria Ni-MH completamente prima di metterla via per assicurare una lunga durata.

• La temperatura ambientale si deve aggirare tra 0°C (32°F) e 40°C (104°F). Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare correttamente.

Ricaricate la batteria completamente per un suo uso corretto.

Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all'altro. Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.

Quando si usano batterie Ni-MH assicurarsi che il luogo di lavoro sia ben ventilato.

Durata del pacco batteria

Le pile ricaricabili possiedono una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.

Nota:

L'uso in condizioni ambientali estremamente calde o fredde riduce la capacità di funzionamento della carica.

Riciclaggio delle batterie

ATTENZIONE:

Per la salvaguardia dell'ambiente e il riciclaggio dei materiali, gettarle via negli appositi contenitori predisposti dall'ente preposto alla raccolta dei rifiuti, se presente nel proprio paese.

Caricamento

Nota:

Caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacità.

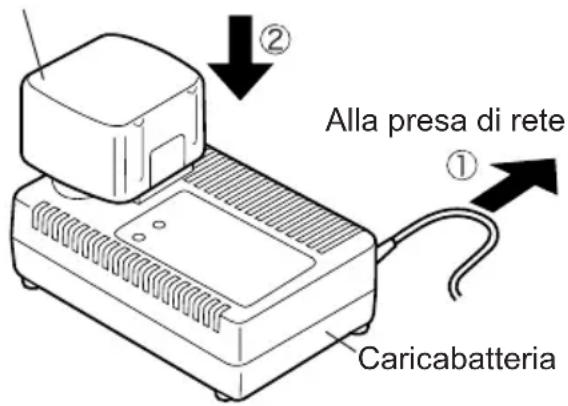

Caricabatteria (EY0110)

1. Collegare il caricatore alla presa di corrente.

Nota:

L'inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma quello non è un problema in termini di sicurezza.

1. Inserire saldamente il pacco batteria nel carica-batteria.

Pacco batteria

1. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante).

La spia arancione d'attesa rimane accesa finché il carica-batteria non diventa freddo. La ricarica comincia poi automaticamente.

1. Quando la ricarica è stata completata, la spia di ricarica comincerà a lampeggiare rapidamente con il colore verde.
2. Qualora il gruppo batteria sia eccessivamente freddo o non sia stato utilizzato per un lungo periodo di tempo, la spia di ricarica si accende. In quel caso la ricarica protettiva richiede più tempo rispetto alla normale ricarica della batteria.
3. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatterie, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà

a lampeggiare rapidamente per indicare che il caricamento è completato.

1. Se la spia di caricamento non si accende immediatamente dopo aver collegato il carica-batteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato.

Nota:

• Per caricare un pacco batteria freddo (al di sotto di 5°C (41°F) ) in un luogo caldo, lasciare il pacco batteria nel locale per almeno un'ora per permettere allo stesso di raggiungere la temperatura ambiente. Altrimenti il gruppo batteria potrebbe non essere completamente ricaricato.
• Lasciate raffreddare il caricatore quando caricate più di due pacchi batteria consecutivamente. Non infilate le dita nel foro di contatto per tenere in mano il carica-batteria o per altri scopi.

ATTENZIONE:

Non usate l'energia fornita da un generatore a motore. - Non coprite le prese d'aria del carica-batteria e del gruppo batterie. - Scollegare il caricatore quando non è usato.

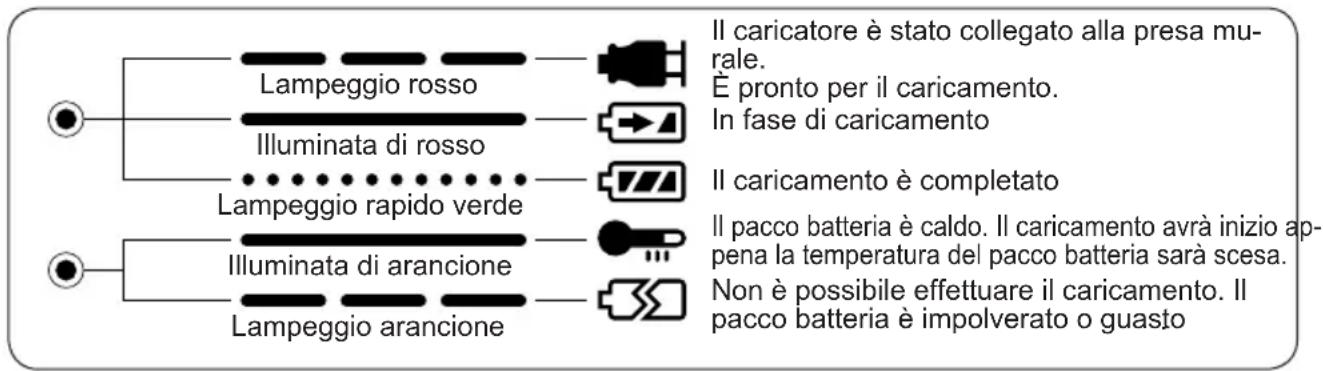

IV. INDICAZIONI DELLE SPIE

V. ACCESSORI

Usate solo delle punte adatte al formato del mandrino del trapano.

VI. APPENDICE

SELEZIONE VELOCITÀ CONSIGLIATE

ATTENZIONE:

• USARE A BASSA VELOCITÀ QUANDO OCCORRE APPLICARE UNA FORZA ELEVATA DURANTE IL FUNZIONAMENTO. (L'uso ad alta velocità con l'applicazione di una forza elevata può provocare la rottura del motore).
• Usare la seguente tabella per selezionare la velocità alta o bassa secondo l'impiego.

EY6903

	TRAPANATURA SERRAGGIO VITI
MATERIALIE/CONDIZIONE	MALTA/MATTONI	LEGNO / PINO STROBO	METALLO	TRAPANAZIONE FORI NEL METALLO	Viti da legno
		Spessore: 40 mm (1-37/64") o inferiore	Lamiera d'acciaio laminata a freddo (SPC) Spessore: 1,6 mm (1/16") o inferiore
ALTA Ø 10 mm	(3/8") o inferiore Non usato		Ø 4,5 mm(11/64") o inferiore	Non usato	Ø 3,5 mm (9/64") o inferiore
BASSA	Ø 10 mm (3/8") o inferiore (Funzionamento lento)	Ø 25 mm (63/64") o inferiore	Ø 13 mm (1/2") o inferiore	Ø 26 mm (1-1/64") o inferiore	Ø 6 mm (15/64") o inferiore

EY6932

	TRAPANATURA SERRAGGIO VITI
MATERIALIE/CONDIZIONE	MALTA/MATTONI	LEGNO / PINO STROBO	METALLO	TRAPANAZIONE FORI NEL METALLO	Viti da legno
		Spessore: 40 mm (1-37/64") o inferiore	Lamiera d'acciaio laminata a freddo (SPC) Spessore: 1,6 mm (1/16") o inferiore
ALTA Ø 10 mm	(3/8") o inferiore Non usato		Ø 6,5 mm(1/4") o inferiore	Non usato	Ø 4 mm (5/32") o inferiore
BASSA	Ø 13 mm (1/2") o inferiore (Funzionamento lento)	Ø 36 mm (1-27/64") o inferiore	Ø 13 mm (1/2") o inferiore	Ø 34 mm (1-11/32") o inferiore	Ø 6,8 mm (17/64") o inferiore

VII. CARATTERISTICHE TECNICHE UNITÀ PRINCIPALE

Modello EY6903 EY6932
Capacità	Avvitamento viti	Viti a ferro	M3 ~ M5 M3 ~ M6
		Viti da legno	Ø 2,1 ~ Ø 5,8 mm (5/64" ~ 15/64") Ø	2,1 ~ Ø 6,8 mm (5/64" ~ 17/64")
		Viti da muratura	Ø 4 ~ Ø 6 mm (5/32" ~ 15/64")
	Perforazione	Malta/Mattoni	Ø 3 ~ Ø 10 mm (1/8" ~ 3/8") Ø 3 ~ Ø 13 mm (1/8" ~ 1/2")
		Legno	Ø 3 ~ Ø 25 mm (1/8" ~ 63/64") Ø 3 ~ Ø 36 mm (1/8" ~ 1-27/64")
		Metallo	Ø 1,5 ~ Ø 13 mm (1/16" ~ 1/2")
		Trapanazione fori nel metallo	Max. Ø 26 mm (1-1/64") Max. Ø 34 mm (1-11/32")
Motore Motore C.C. 12 V Motore C.C. 15,6 V
Nessuna velocità del carico		BASSA 80 ~ 550/giri/min
		ALTA 300 ~ 200/giri/min
Colpi al minuto		BASSA 1200 ~ 8250/colpi/min
		ALTA	4500 ~ 30000/colpi/min
Capacità del mandrino			Ø 1,5 ~ Ø 13 mm (1/16" ~ 1/2")
Torsione massima		BASSA	17,8 Nm, (182 kgf-cm or 158 in-lbs)	25,5 Nm, (260 kgf-cm or 225 in-lbs)
		ALTA	4,6 Nm, (47 kgf-cm or 41 in-lbs)	5,9 Nm, (60 kgf-cm or 52 in-lbs)
Forza del colpo			1,7 kN, (173 kgf, 370 lbs.f)
Lunghezza totale			236 mm (9-5/16")
Peso (con batteria)			2,2 kg, (4,9 lbs)	2,4 kg, (5,3 lbs)

PACCO BATTERIA

Modello	EY9200	EY9201	EY9230	EY9231
Batteria di accumulatori	Batteria Ni-MH
Tensione della batteria	12 V CC (1,2 V × 10 elementi) 15,6 V CC (1,2 V × 13 elementi)

CARICA-BATTERIA

Modello		EY0110
Valori elettrici nominali		Vedere la targhetta sulla parte Bassa del caricatore.
Peso		0,78 kg, (1,72 lbs)
Tempo di caricamento		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0Ah	EY9168	30 min. 60 min.	EY9106	EY9136		EY9117
		30 min. 30 min.		in.
	3,0Ah			EY9200	EY9230		EY9210
				45 min. 90 min
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

Nota: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo.
