BRUKSANVISNING EY6932 PANASONIC

F orenheten t as i bruk, vennligst les disse alle anvisingene og oppbevar deretter bruksanvisningen for senere bruk.

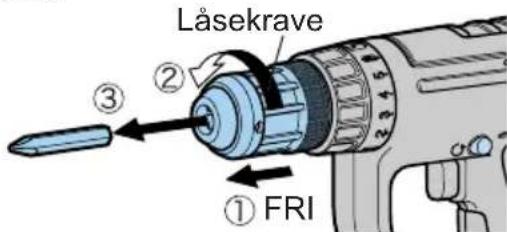

Drej lasekraven i retningen mod uret (set forfra), og aftag derefter boret.

Bemerk:

Referens for justering av vridmoment

Les heftet "Sikkerhetsveiledning" og punktene nedenfor før maskinen tas i bruk.

1) Vær oppmerksom på at dette verktøyet alltid er start-klart, ettersom det ikke beholverå plugges til nettstrom og bør derfor holdes utenfor barns rekkevidde.
2) Nár du borer eller skrur i vegger, gulv etc. kan du treffe strømførende ledninger. Berør derfor ikke chucken aller andre metall-deler på verktøyet. Hold maskinen kun i plast-grepet, for Å forhindre elektrisk støt/sjokk.
3) Hvis et bor kiler seg fast, skal du umiddelbart slippe hovedbryteren for a forbindre en overbelastning som kan skade batteripakken aller motoren. Drei maskinen manuelt i motsatt retning for a losne boret.
4) Ikke betjen forover-/reversbryteren nar hovedbryteren er i bruk. Batteriet vil utlades raskt og maskinen kan ta skade.
5) Under lading kan laderen blv svakt varm. Dette er normalt. Unnga kontinuerlig la- ding over lang sammenhengende tid.
6) Bruk kun en torr, myk klut for a törke av maskinen. Ikke bru k vate kluter, tynner, bensin ell er andre lsemidler for rengjoring.
7) När verktøyet lagres eller bæreres, skal forover-/reversbryteren settes i midtre (låst) posisjon.
8) Unnga a belaste maskinen sa tungt at motoren stopper nar hovedbryteren er bare delvis inntrykket.
9) Benytt Ørevern ved bruk av verktøyet over lengre perioder.
10) Utstyret er ikke laget for bruk av små barn eller sykelige(APennesker uten tilsyn.
11) Små barn bør ha tilsyn for Å sikre at de/DDi ke leker med utstyret.

II. MONTERING

Kontroller at forover/revers velge- ren er imidt-posisjonen (last) før bor eller bits settes i uller tas ut.

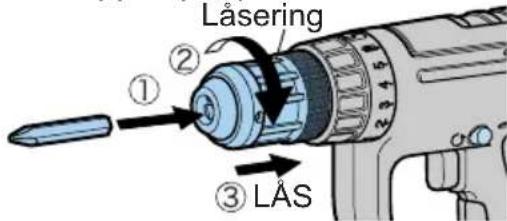

Förinn biten og vri lasehylsen med klokken (las fra fronten) for a feste godt.

Skyv lasehylsen til LASE side inntil den kneppes pa plass.

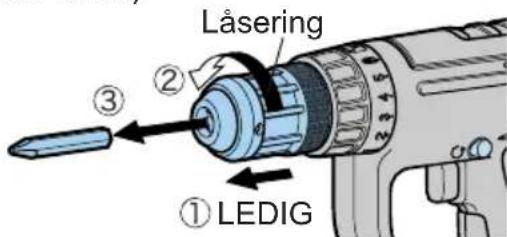

2. Frigjoring

Skyv lasehylsen til LEDIG side. Vri mot urviserne for a Iosne bits/bor (sett forfra).

MERK:

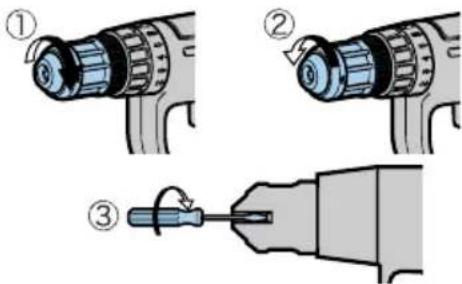

Er det mye Iosgang i chucken, ① ma du feste drillen pa plass og stramme til chucken ved a vri den medurs, apne chuckklemmene ved a skru opp lasekraven og 3 stramme til skruen (links gjenget skrue) ved a vri en skrutrekker moturs (sett forfra).

Feste aller fjerne batteripakken

1. For a tilkoble batteriet:

Før batteriet inn i skaftet. Batteriet knepper pa plass. Kneppelyden markerer korrekt innfesting.

1. For a ta ut batteriet:

Trykk inn samtidig de to utloserknappene pa batteriets sider. Trekk batteriet ut av skaftet.

III. BRUK

Bruke bryteren

1. Farten øker ut i fra trykkbelastning pa utloseren. Nar arbeidet starter, trykk sa vidt pa utloseren for a starte rotasjonen langsomt.
2. Det blir brukt en elektronisk feedback regulator for a gi et sterkt dreiemoment selv ved lav hastighet.
3. Bremsen virker og motoren stopper med en gang nár du frigjør utløseren.

MERK:

Nar chucken faller til ro, kan dette gi litt lyd pga. Dette er normalt.

Betjening av forover /revershendel

(Fremover( )lasebryter, bakover( )

ADVARSEL:

Ikke betjen Fremover/Revers-spaken for chicken stopper helt opp. Skift ved rojasjon av chucken kan skade verktoyet.

Foroverrotasjon Bryterbetjening

1. For foroverrotasjon, innstill bryteren til forover.
2. Trykk svakt pa utloserbryteren for a igangsette verktoyet sakte.
3. Hastigheten øker ved antall trykk pa utløseren for effektiv fastspenning av skruer og boring. Bremsen betjenes og chucken stopper øyeblikkelig nar utløseren frigjores.
4. Etter bruk, innstill bryteren til dens midtstilling. (bryterlas)

Reversrotasjon

1. For reversrosasjon, innstill bryteren til revers. Sjekk rotasjonens retning for bruk.
2. Trykk svakt på utlserbryteren for Å igangsette verktøyet sakte.
3. Etter bruk, innstill bryteren til dens midstilling (bryterlas).

Innstilling av tiltrekningsmoment

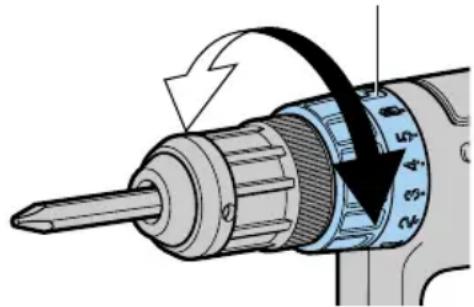

Velg det trinnet som gir mest passende tiltrekningsmoment i forhold til det aktuelle arbeidet. Du kan velgemellom 5 innstlinger og "2", "

ADVARSEL:

Valgt trinn settes mot denote linjen.

Referanse ved justering av dreiemoment

Skala	Dreiemoment Bruk
1	Omtrent 1,0 Nm(10 kgf-cm aller 8,7 in-lbs.)	Ved festing avterminal skruer
2	Omtrent 1,5 Nm(15 kgf-cm aller 13,0 in-lbs)	Ved festing avmaskinskruer
3	Omtrent 2,5 Nm(25 kgf-cm aller 21,7 in-lbs)	Ved festing av skrueninn i mykt materiale
4	Omtrent 3,4 Nm(35 kgf-cm aller 30,5 in-lbs)	Ved festing avskruer i hardt tre-slag
5	Omtrent 4,4 Nm(45 kgf-cm aller 39,0 in-lbs.)
2	EY6903:17,8 Nm (182 kgf-cm, 158in-lbs.) (Lav hastighet)	Ved kraftig drivingog boring
	EY6932:25,5 Nm (260 kgf-cm,225in-lbs.) (Lav hastighet)
	Anslag	Boring i ørtel,murstein,etc.

Bit-läser funksjon

1. Med utlser bryter ici koplet til og en skrutrekker bit last plass, kan verktoyet brukes som en manuell skrutrekker (opp to 22,6Nm, 230kgf-cm, 199 in-lbs).

Det vil vare litt slark i chucken,
men dette er ingen feilfunksjon.

1. Denne egenskapen er grei ved festing av skruer som krever mer dreiemoment enn maksimum dreiemoment til drivverket (posisjon 2 clutch pa), ved bekreftelse av fasthet pa skruen aller for a lo sne en ekstremt godt festet skrue.

Hastighetvalg

Velg en lav aller hoy hastighet som passer til jobben.

Jo mer fartskontrollutseren blir skjø vet pa, jo hoyere blir farten.

	Ingen ladning fart	Dreiemoment
LAV 80 - 550/min(rpm) Sterk
HØY 300 - 2000/min(rpm) Svak

ADVARSEL:

Sjekk fartsvelgebryter for bruk
Bruk ved lav fart nár det er behov for sterk styrke under drift. (Bruk ved høy hastighet nár sterk styrke benyttes, kan gi maskinskade.)
- Ikke betjen gearvelgeren (høy/lav[LOW/HIGH]) nær hovedbryteren er i bruk. Dette kan forkorte batteriets levetid eller skade mekaniske deler sa som motor/ gearboks.
*Se tillegg for "ANBEFALT FARTS-VALG".

For riktig bruk av batteripakken

Ni-MH Batteripakke (EY9200/EY9201/EY9230/EY9231)

Lad Ni-MH batteriet helt opp for lagring for a sikre lengre levetid.

Temperaturen ma vare mellom 0^ (32^) .og 40^ (104^) .Hvis batteripakken brukes nar batteri-temperature er under 0^ (32^) - kan det vare at verktoyet不信 fungerer skikkelig.l sa fall, lad batteriet helt opp, for at det skal fungere skikkelig.

Nar du ikke bruker batteripakken, skal den oppbevares borte fra metallgjenstandene som binders, mynter, nokler, spiker, skruer osv., fordi de kan ha en elektrisk forbindelse med batteripakken. Kortslutningen kan forarsake gnister, forbrenning eller brann.

Ved drift av Ni-MH batteri, sorg for at stedet er godt ventilert.

Oppbevaring av batteriet

Resirkulering av batteri

VIKTIG:

Vern om miljøet og resirkuler batteriet ved à leverè det inn til en offentlig godkjent mottaker av brukte batterier, dersom dette finnes i landet der du bor.

Lading

MERK:

Nár du lader batteripakken for Förste gang eller etter lenght tids lagring, ma det lades i 24 timer for à oppnà full kapasitet.

Batterilader (EY0110)

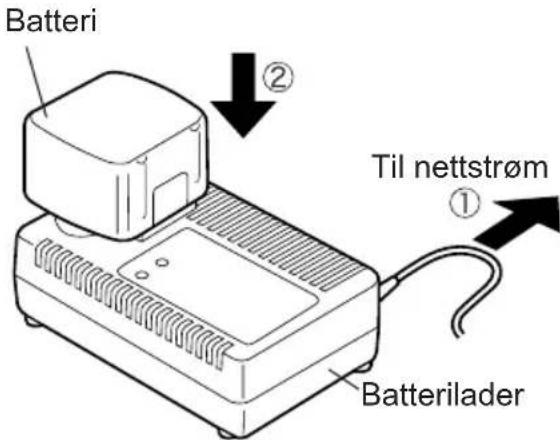

1. Laderen tilkobles nettstrom.

MERK:

Det kan oppsta gnister när stoppslet settes i vekselstrømskontakten, men dette er/DDke noe sikkerhets-messig problem.

1. Sett batteriet i laderen. Trykk helt ned.

1. Under lading lyser ladelampen heletiden. När ladingen er fullfør, sørger automatikk i lade-elektronikken for Å forbindre overlading.

Lading vil/DDke skje hvis batteri er for varmt (for eksempel rett etter ekstremt tungbe belastninger). Den gule Standbylampen (ventetid) vil lyse inntil batteriet er tilstrekkelig avkjolt. Lading vil da gjenopptas automatisk.

1. Nár ladingen er fertig, vil ladelampen begynne Å blinke raskt i gront.
2. Dersom batteriet skulle bl for varmt eller det icke har vaert i bruk pa en lang stund, vil ladelampen tennes. I dette tilfellet vil det ta longer tid enn vanlig a lade batteriet helt opp.

Hvis en fertigoppladet batteripakker stukket inn i batteriladeren igjen, vil indicatorlampen lyse. Etter flere minutter kan ladelampen begynne Å blinke raskt for a vise at ladingener fertig.

• Ved opplading av et kaldt batteri (under 5^ (41^) ) pa et varmt sted, la batteriet sta der og vent i over entime for a varme opp batteriet til rikkig temperatur. Ellers kan det skje at batteriet不解 lades helt opp.
  Kjol ned laderen nár det lades mer enn to batteripakker etter hverandre.
• Ikke stikk fingreinnikontakthulletnadrud holderladerenllerundandereomstendigheter.

ADVARSEL:

• Ikke bruk strøm fra en motorgenerator.
• Ikke dekk til ventilasjonshullene på laderen og batteripakken.
  Kople laderen fra stromkilden nanden ikke er i bruk.

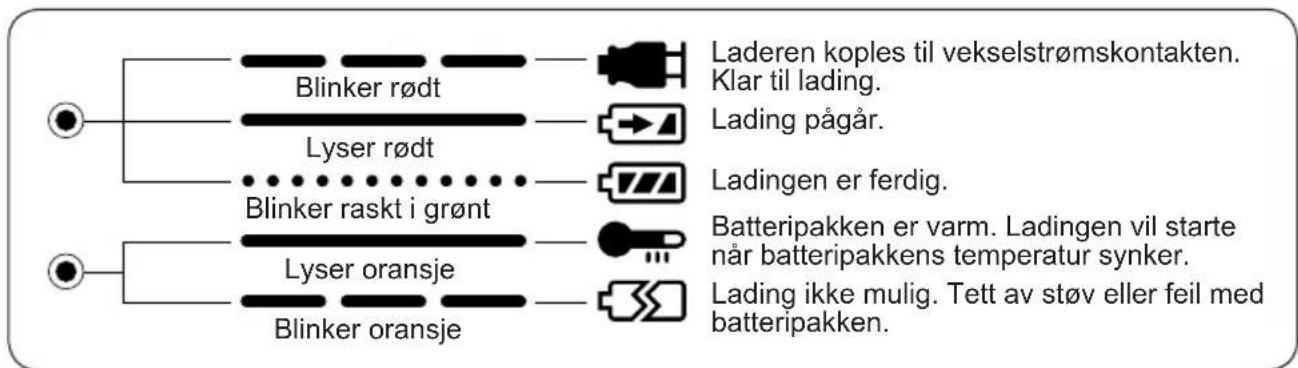

IV. INDIKATORLAMPER

V. TILBEHØR

Bruk bare bor som passer til størrelsen på drillens borhylse.

VI. TILLEGG

ANBEFALT FARTSVALG

ADVARSEL:

• VED DRIFT, HA LAV HASTIGHET NAR BRUK AV STERK STYRKE ER NODVENDIG. (Bruk av hoy hastighet nar sterk styrke benyttes kan gi maskinska- de.)
  Bruk falgende som en pekepinn ved valg av lav ellh hystighet for jobben.

EY6903

	BORING				SKRUE STRAMMING
MATERIALIALE /TILSTAND	MØRTEL/ MURSTEIN	TRE/YELLOWPINE (SKIPSBYG GINGSTRE)	METALL METALL KRONSAG		Treskruer
		Tykkelse: 40 mm (1-37/64") eller minde	Kaldvalset stålplate (SPC) Tykkelse: 1,6 mm (1/16") eller minde
HØY	Ø 10 mm (3/8") eller mindre	Ikke brukt	Ø 4,5 mm (11/64") eller minde	Ikke brukt	Ø 3,5 mm (9/64") eller minde
LAV	Ø 10 mm (3/8") eller mindre (Langsom drift)	Ø 25 mm (63/64") eller minde	Ø 13 mm (1/2") eller minde	Ø 26 mm (1-1/64") eller minde	Ø 6 mm (15/64") eller minde

EY6932

	BORING				SKRUE STRAMMING
MATERIALIALE /TILSTAND	MØRTEL/ MURSTEIN	TRE/YELLOWPINE (SKIPSBYG GINGSTRE)	METALL MET	ALL KRONSAG	Treskruer
		Tykkelse: 40 mm (1-37/64") eller minde	Kaldvalset stålplate (SPC) Tykkelse: 1,6 mm (1/16") eller minde
HØY	Ø 10 mm (3/8") eller minde	Ikke brukt	Ø 6,5 mm (1/4") eller minde	Ikke brukt	Ø 4 mm (5/32") eller minde
LAV	Ø 13 mm (1/2") eller minde (Langsom drift)	Ø 36 mm (1-27/64") eller minde	Ø 13 mm (1/2") eller minde	Ø 34 mm (1-11/32") eller minde	Ø 6,8 mm (17/64") eller minde

VII. TEKNISKE DATA

HOVEDENHET

Modell EY6903 EY6932
Kapasitet	Festing av skruer	Maskinskruer M3 ~ Treskruer	M5 M3 ~ M6
			Ø 2,1 ~ Ø 5,8 mm (5/64" ~ 15/64")	Ø 2,1 ~ Ø 6,8 mm (5/64" ~ 17/64")
		Mansonry skruer Ø	4 ~ Ø 6 mm (5/32" ~ 15/64")
	Boring	Mørtel/Murstein	Ø 3 ~ Ø 10 mm (1/8" ~ 3/8") Ø 3 ~ Ø 13 mm (1/8" ~ 1/2")
		Tre	Ø 3 ~ Ø 25 mm (1/8" ~ 63/64") Ø 3 ~ Ø 36 mm (1/8" ~ 1-27/64")
		Metall Ø 1,5 ~ Ø 13	mm (1/16" ~ 1/2")
		Metall kronsag	Maks. Ø 26 mm (1-1/64") Maks	Ø 34 mm (1-11/32")
Motor Likestrømsmotor 12 V Likestrømsmotor 15,6 V
Hastighet uten belastning		LAV	80 ~ 550/min (rpm)
		HØY	300 ~ 2000/min (rpm)
Blåsehyppighet per minutt		LAV	1200 ~ 8250/min (bpm)
		HØY	4500 ~ 30000/min (bpm)
Chuck kapasitet			Ø 1,5 ~ Ø 13 mm (1/16" ~ 1/2")
Maksimum dreiemoment		LAV	17,8 Nm, (182 kgf-cm erler 158 in-lbs)	25,5 Nm, (260 kgf-cm erler 225 in-lbs)
		HØY	4,6 Nm, (47 kgf-cm erler 41 in-lbs) $,9 Nm, (60 kgf-cm erler 52 in-lbs)
Blåsestyrke			1,7 kN, (173 kgf, 370 lbs.f)
Samlet lengde			236 mm (9-5/16")
Vekt (med batteripakke)			2,2 kg, (4,9 lbs)	2,4 kg, (5,3 lbs)

BATTERIE

Modell	EY9200	EY9201	EY9230	EY9231
Lagringsbatteri	Ni-MH batteri
Batterispenning	12 V likestrøm (1,2 V × 10 celler)		15,6 V likestrøm (1,2 V × 13 celler)

BATTERILADER

Modell		EY0110
Elektrisk merking		Se merkeplaten på bunnen av utladeren.
Vekt		0,78 kg, (1,72 lbs)
Ladetid		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 min.		30 min.			60 min.
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

MERK: Modell-utvalg og tilbehør kan varere fra land til land. Ikke alle varianter som er vist her selges i Norge. Se norsk brosjyre og prisliste for korrekt utvalg.
