Produkttype	Trådløs slagboremaskine
Mærke	Panasonic
Model	EY6932
Samlet længde	236 mm
Vægt (med batteri)	2,4 kg
Batterispænding	15,6 V DC (Ni-MH)
Batterikapacitet	Op til 3,5 Ah (afhængigt af model)
Tomgangshastighed (lav hastighed)	80 - 550 o/min
Tomgangshastighed (høj hastighed)	300 - 2000 o/min
Antal slag pr. minut (lav hastighed)	1200 - 8250 slag/min
Antal slag pr. minut (høj hastighed)	4500 - 30000 slag/min
Maksimalt drejningsmoment (lav hastighed)	25,5 Nm
Maksimalt drejningsmoment (høj hastighed)	5,9 Nm
Borepatronkapacitet	1,5 - 13 mm (nøglefri)
Drejningsmomentindstillinger	5 positioner + slag
Hastighedsvælger	Lav / Høj hastighed
Hovedfunktioner	Boring, skruning, slag
Batteritype	Genopladelig Ni-MH
Medfølgende oplader	Model EY0110
Typisk opladningstid	Ca. 45 til 65 minutter afhængigt af kapacitet
Vedligeholdelse og rengøring	Rengør med en tør klud; brug ikke vand eller opløsningsmidler
Sikkerhed	Automatisk bremse; afbryderlås; overbelastningsbeskyttelse
Reservedele	Batterier og oplader fås separat; standard bor
Generelle oplysninger	Trådløs slagboremaskine; anvender Ni-MH batterier

Ofte stillede spørgsmål - EY6932 PANASONIC

Hvordan installeres et bor i Panasonic EY6932 borepatronen?

Indsæt boret i den nøglefri borepatron, drej spænderingen med uret indtil det er stramt, skub derefter ringen til LÅSE-positionen, indtil den klikker på plads.

Hvordan fjernes batteriet fra boremaskinen?

Tryk på de to tapper på siderne af batteriet, og skub det derefter ud af værktøjets krop.

Hvad gør jeg, hvis boret sætter sig fast under boring?

Sluk straks værktøjet for at undgå overbelastning. Vend rotationsretningen ved hjælp af vendeknappen for at frigøre boret.

Hvordan indstilles skruningsmomentet på EY6932?

Brug momentindstillingsringen bag borepatronen. Vælg mellem 5 positioner (1 til 5) eller T-positionen til slag. Test indstillingen før brug.

Hvad er batteriets opladningstid?

Opladningstiden varierer efter kapacitet: ca. 45 minutter for et 3,0 Ah batteri og 65 minutter for et 3,5 Ah batteri med opladeren EY0110.

Kan jeg bruge boremaskinen i manuel tilstand (skruetrækker)?

Ja, værktøjet har en kæbelåsefunktion, der gør det muligt at bruge det som en manuel skruetrækker op til 22,6 Nm, ideel til at stramme eller løsne skruer, der kræver et højere moment end skruemaskinen.

Hvordan bruges slagfunktionen?

Indstil momentindstillingsringen til positionen T. Brug høj eller lav hastighed afhængigt af materialet (mørtel, mursten). Slagfunktionen aktiveres automatisk.

Hvad gør jeg, hvis opladerens lys ikke tænder?

Kontroller, at batteriet er korrekt isat, og at omgivelsestemperaturen er mellem 0°C og 40°C. Hvis problemet fortsætter, kontakt Panasonics tekniske service.

Hvordan vedligeholdes Panasonic EY6932 boremaskinen?

Rengør værktøjet med en tør og ren klud. Brug aldrig vand, opløsningsmidler eller flygtige rengøringsmidler. Opbevar værktøjet med vendeknappen i midterposition (lås).

Hvad er de vigtige sikkerhedsforanstaltninger?

Bær beskyttelsesbriller ved længere tids brug. Rør ikke ved borepatronen eller metaldele, hvis boret risikerer at ramme en elledning. Brug lav hastighed til opgaver, der kræver højt moment, for at undgå at beskadige motoren.

BRUGSANVISNING EY6932 PANASONIC

Gennemlæs denne betjeningsvejledning før brug, og gem den til fremtidig brug.

Gennemlæs brochuren med sikkerhedsreglerne og det følgende før brug.

I. EKSTRA SIKKERHEDSREGLER

1) Vær opmærksom på, at dette værktøj altid er parat til at kunne betjenes, da det ikke skal forbindes til en stikkontakt. Derfor må det altid holdes uden for børns rækkevidde. 2) Når der bores eller skrues ind i vægge, gulve, etc., kan det forekomme, at der stødes på strømførende elektriske ledninger. BERØR IKKE BOREPATRONEN ELLER EN HVILKEN SOM HELST AF DE FORRESTE METALDELE PÅ VÆRKTØJET!

Hold kun værktøjet i plastikhåndtaget for at forhindre elektriske stød, såfremt du borer eller skruer ind i en strømførende ledning.

3) Hvis boret sætter sig fast, må du straks slukke for hovedafbryderen for at forhindre overbelastning, som kan medføre beskadigelse af batteriet eller motoren. Anvend vendingsfunktionen til løsning af bor, der har sat sig fast. 4) Betjen ikke grebet til forlæns/baglæns retning, når hovedkontakten er aktiveret. Batteriet vil da hurtigt aflades, og der kan ske skade på værktøjet. 5) Under opladning kan det forekomme, at opladeren bliver lidt varm. Dette er normalt. Oplad IKKE batteriet over en længere periode. 6) Anvend kun en tør, blød klud til at tørre apparatet af med. Anvend IKKE en fugtet klud, fortynder, rensebenzin eller andre flygtige opløsningsmidler til rengøringen. 7) Når værktøjet opbevares eller transporteres, skal grebet til forlæns/baglæns retning sættes i midterstillingen (omskifterlås). 8) Belast ikke apparatet ved at holde hastighedskontroludløseren trykket halvt ned (hastighedskontrolfunktion), således at motoren stopper. 9) Brug høreværn, når apparatet bruges i længere tid. 10) Systemet er ikke beregnet til brug for mindre børn eller svagelige personer uden opsyn.

11) Mindre børn bør være under opsyn, så man sikrer, at de ikke leger med systemet.

II. MONTERING

På- og afmontering af bor

Bemærk:

Når et bor påsættes eller aftages, må du huske at stille vendingsgrebet til midterstillingen (omskifterlås).

Dette værktøj er forsynet med en nøgleløs borepatron.

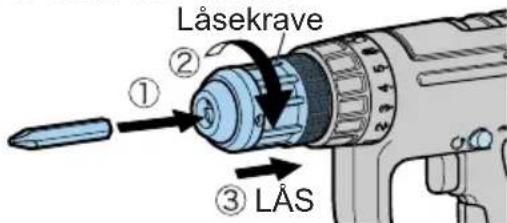

1. Påsætning

Isæt boret og drej låsekraven i retningen med uret (set forfra) for at spænde det fast.

Skub låsekraven mod positionen LÅS indtil den klikker.

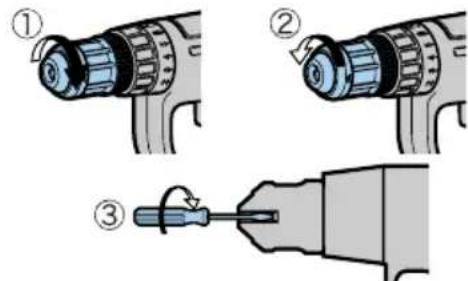

2. Aftagning

Skub låsekraven mod FRI.

Hvis der er for meget slør i borepatronen, må du sætte boret på plads og fastspænde borepatronen ved at dreje i retningen med uret, åbne borepatronens kæber ved at skrue låsekraven løs og fastspænde skruen (venstrehåndet skrue) med en skruetrækker ved at dreje den i retningen mod uret (set forfra).

På- eller afmontering af batteripakke

1. Påsætning af batteriet: Isæt batteriet. Det klikker på plads for at markere rigtig tilspænding.
2. Aftagning af batteriet: Tryk på de to tapper på batteriets side. Skub batteriet væk fra værktøjshoveddelen.

III. BETJENING

Kontakt

1. Hastigheden forøges, alt efter hvor hårdt der trykkes på udløseren. Tryk let på udløseren ved arbejdets begyndelse for at starte omdrejningerne langsomt.
2. En elektronisk tilbagekoblingsregulator anvendes for at give en stærk skruning/drejning selv ved lav hastighed.
3. Bremsen træder i kraft, når hastighedskontrolknappen slippes, og motoren stopper umiddelbart.

Bemærk:

Når bremsen træder i funktion, kan der forekomme en bremselyd. Dette er helt normalt.

Anvendelse af grebet til forlæns/baglæns retning

(Fremad, Omskifterlås, Baglæns)

ADVARSEL:

Anvend ikke grebet til forlæns/baglæns retning, før borepatronen er stoppet helt. Hvis der skiftes, mens borepatronen roterer, kan værktøjet lide skade.

Betjening af omskifter ved rotation i fremadretning

1. Sæt grebet til fremad-stilling, hvis du ønsker rotation i fremadretning.
2. Tryk trykkeren en smule ind for at starte værktøjet langsomt.
3. Hastigheden øges i takt med indtrykningen af trykkeren, således at iskruning af skruer og boring kan ske på effektiv vis. Bremsen fungerer, og borepatronen stopper straks, når trykkeren slippes.
4. Efter brugen skal grebet sættes i dets midterstilling (omskifterlås).

Betjening af omskifter ved rotation i baglæns retning

1. Rotation i baglæns retning opnås ved at grebet sættes i baglæns-stilling. Kontroller rotationsretningen inden brugen.
2. Tryk trykkeren en smule ind for at starte værktøjet langsomt.
3. Efter brugen skal grebet sættes i dets midterstilling (omskifterlås).

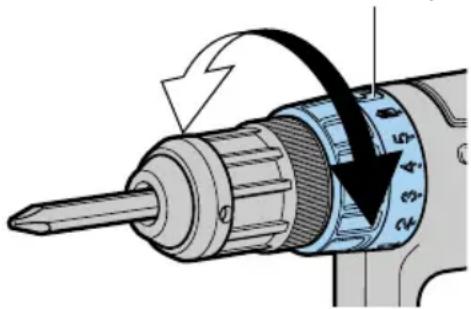

Koblingens drejningsmoment-indstilling

Juster drejningsmomentet til en af de 5 mulige indstillinger "2" eller positionen "der passer til arbejdet.

ADVARSEL:

Kontroller indstillingen for den faktiske betjening.

Indstil skalaen på dette linje.

Reference for justering af drejningsmomentet

Skala	Drejningsmoment	Brug
1	Ca. 1,0 Nm(10 kgf-cm aller 8,7 in-lbs.)	Til skruening af terminalsskruer
2	Ca. 1,5 Nm(15 kgf-cm aller 13,0 in-lbs)	Til skruening af maskinskruer
3	Ca. 2,5 Nm(25 kgf-cm aller 21,7 in-lbs)	Til skruening i blødtd materiale
4	Ca. 3,4 Nm(35 kgf-cm aller 30,5 in-lbs.)	Til skruening i hårdt træ
5	Ca. 4,4 Nm(45 kgf-cm aller 39,0 in-lbs.)
2	EY6903:17,8 Nm (182 kgf-cm, 158in-lbs.) (Lav hastighed)	Til kraftfulboring og skruening
	EY6932:25,5 Nm (260 kgf-cm, 225in-lbs.) (Lav hastighed)
T	Slagstyrke	Til boring i murværk mursten etc.

Bit-lås Funktion

1. Med udløseren sat i funktion og med skruebiten i last position kan værktøjet anvendes som en manuel skruetrækker. (op til 22,6 Nm, 230 kgf-cm, 199 in-lbs). Der vil forekomme lidt slør i fatningen, men det er ikke en fejl.
2. Denne form for brug er velegnet til skruer, som kræver mere styrke end maskinens maksimale omdrejningsstyrke (position kobling), når f.eks. en skrue skal strammes til sidst eller til at løsne en meget stram skrue.

Hastighedsvælger

Vælg en lav eller høj hastighed alt efter arbejdets art. Jo mere hastighedskontrolknappen er aktiveret, desto højere bliver hastigheden.

	Hastighed ubelaste	Omdrejnings-moment
LAV 80 - 550 (rpm.) Stærk
HØJ 300 - 2000 (rpm.) Svag

ADVARSEL:

• Kontroller hastighedsvælgerkontakten før brug. Anvend lav hastighed, når stor styrke er krævet til udførelse af arbejdet. (Brug af høj hastighed samtidig med at stor styrke er påkrævet kan føre til, at motoren bryder sammen.)
• Betjen ikke hastighedsvælgeren (LOW-HIGH) og udløseromskifteren samtidigt. Dette kan medføre, at batteriet udbrænder hurtigt, eller at der opstår beskadigelser af motoren.
• Se tillæg med "ANBEFALET HASTIGHED".

Korrekt anvendelse af batteripakken

Ni-MH Batteripakke (EY9200/EY9201/EY9230/EY9231)

Lad Ni-MH-batteriet helt op før opbevaring for at give det en længere levetid.

Det omgivende temperaturområde er mellem 0°C (32°F) og 40°C (104°F) .

Hvis batteripakken anvendes, når batteritemperaturen er under 0°C (32°F) , kan der opstå problemer i værktøjets funktion. I sådanne tilfælde oplades batteriet, indtil opladningen er klar til batteriets korrekte funktion.

Når batteriet ikke anvendes, skal det holdes på god afstand af andre metalgenstande som for eksempel papirclips, mønter, nøgler, søm, skruer og andre mindre metalgenstande, som kan forårsage en tilslutning fra en terminal til en anden.

Kortslutning af batteriterminalerne kan frembringe gnister, forbrændinger eller ildebrand.

Når der arbejdes med Ni-MH-batteripakken, så sørg for at der er godt ventileret.

Batteriets levetid

De udskiftelige batterier har en begrænset levetid. Hvis betjeningstiden bliver meget kort efter opladningen, skal batteriet udskiftes med et nyt.

Bemærk:

Anvendelse under meget varme eller kolde forhold vil reducere betjeningskapaciteten pr. opladning.

Genanvendelse af batterier

ADVARSEL:

Af hensyn til miljøet og genanvendelse af materialer skal du sørge for at kassere batterierne på et dertil beregnet sted.

Opladning

Bemærk:

Oplad et nyt batteri, eller et batteri der ikke har været anvendt i længere tid, i ca. 24 timer, så batteriet oplades helt.

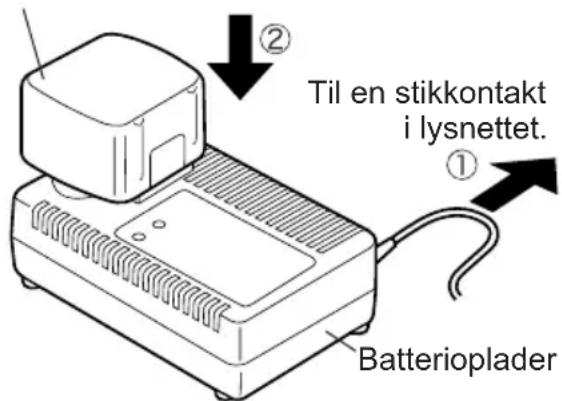

Batterioplader (EY0110)

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

Bemærk:

Der kan opstå gnister, når stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

1. Sæt batteriet helt ind i opladeren.

Batteri

1. Under opladningen vil opladelampen lyse. Når opladningen er afsluttet, vil en indbygget elektronisk omskifter automatisk udløses for at forhindre overopladning.
2. Opladningen starter ikke, hvis batteriet er varmt (for eksempel umiddelbart efter ekstra svær betjening).

Den orange standby-lampe vil lyse, indtil batteriet køler ned.

Opladningen begynder straks derefter.

1. Når opladningen er afsluttet, vil opladelampen begynde at blinke hurtigt i grønt.
2. Opladelampen begynder at lyse, hvis batteripakningen er for kold, eller batteripakningen ikke har været anvendt i længere tid. I dette tilfælde vil det vare længere at udføre en fuld opladning end en standardopladning.

Hvis et fuldt opladet batteri sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil ladelampen blinke hurtigt for at indikere, at opladningen er afsluttet.

1. Hvis ladelampen ikke tænder straks, efter at opladeren er tilsluttet en stikkontakt, eller hvis lampen ikke slukker efter en standardopladning, så ret henvendelse til en autoriseret forhandler.

Bemærk:

• Når man vil oplade et koldt batteri (under 5°C (41°F) ) i et varmt rum, så anbring batteriet i rummet mindst en time, så dets temperatur kan komme på niveau med rummets, inden det oplades. I modsat fald er det ikke sikkert, at batteripakningen vil blive helt opladet. Lad opladeren køle ned ved genopladning af flere end to batterier efter hinanden.
• Sæt ikke fingre ind i kontaktåbningen, når ladeaggregatet holdes i hænderne eller flyttes.

ADVARSEL:

• Anvend ikke strøm fra en generator på en motor.
• Tildæk ikke ventilationshullerne på ladeaggregatet og på batteripakken.
• Tag opladerens stik ud af strømkilden, når den ikke er i brug.

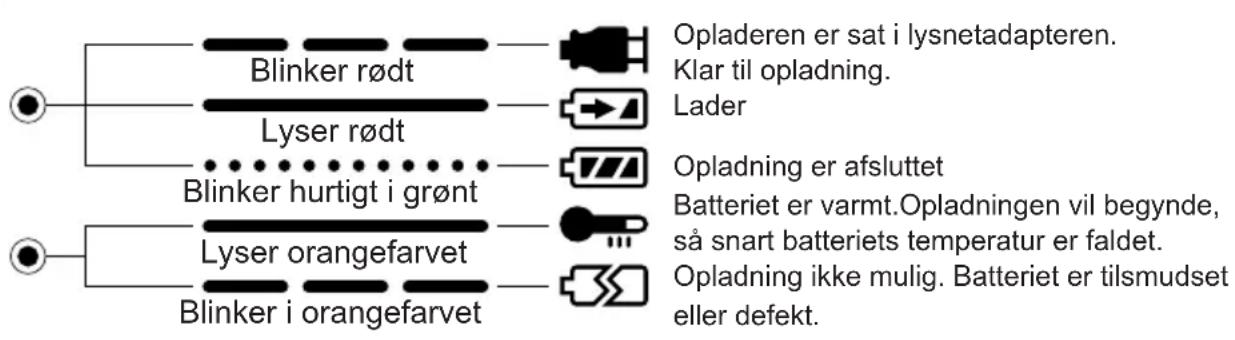

IV. BETYDNINGEN AF LAMPERNE

V. TILBEHØR

Anvend kun bor, der passer til borepatronens størrelse.

VI. TILLÆG

ANBEFALEDE HASTIGHEDER

ADVARSEL:

• BRUG LAV HASTIGHED, NÅR STOR STYRKE ER PÅKRÆVET TIL UDFØRELSE AF ARBEJDET. (Brug af høj hastighed, når stor styrke er påkrævet, kan føre til at motoren bryder sammen.)
• Brug det følgende som vejledning til at vælge lav eller høj hastighed til udførelse af arbejdet.

EY6903

	BORING				STRAMNING AF SKRUER
MATERIALIAE /FORHOLD	MURVÆRK/MURSTEN	TRÆ/NÅLETRÆ METAL METAL HUL§AV			Træskruer
		Tykkelse: 40 mm (1-37/64") aller minde	Koldvalset stålplade Tykkelse: 1,6 mm (1/16") aller minde
HØJ	Ø 10 mm (3/8") aller minde	Bruges ikke	Ø 4,5 mm (11/64") aller minde	Bruges/DDke	Ø 3,5 mm (9/64") aller minde
LAV	Ø 10 mm (3/8") aller minde (Lang-som funktion)	Ø 25 mm (63/64") aller minde	Ø 13 mm (1/2") aller minde	Ø 26 mm (1-1/64") el-ler minde	Ø 6 mm (15/64") aller minde

EY6932

	BORING				STRAMNING AF SKRUER
MATERIALIAE /FORHOLD	MURVÆRK/MURSTEN	TRÆ/NÅLETRÆ METAL METAL HULSAV			Træskruer
		Tykkelse: 40 mm (1-37/64") aller minde	Koldvalset stålplade Tykkelse: 1,6 mm (1/16") aller minde
HØJ	Ø 10 mm (3/8") aller minde	Bruges ikke	Ø 6,5 mm (1/4") aller minde	Bruges/DD	Ø 4 mm (5/32") aller minde
LAV	Ø 13 mm (1/2") aller minde (Lang-som Funktion)	Ø 36 mm (1-27/64") aller minde	Ø 13 mm (1/2") aller minde	Ø 34 mm (1-11/32") aller minde	Ø 6,8 mm (17/64") aller minde

VII. SPECIFIKATIONER

HOVEDENHED

Model EY6903 EY6932
Kapacitet	Skruening	Maskinskrue M3 ~ Træskrue	M5 M3 ~ M6
			Ø 2,1~Ø 5,8 mm (5/64" ~ 15/64")	Ø 2,1~Ø 6,8 mm (5/64" ~ 17/64")
		Mansonryskrue Ø 4 ~ Ø 6 mm (5/32" ~ 15/64")
	Boring	Murværk/Mursten	Ø 3~Ø 10 mm (1/8" ~ 3/8") Ø 3 ~ Ø 13 mm (1/8" ~ 1/2")
		Træ	Ø 3~Ø 25 mm (1/8" ~ 63/64") Ø 3 ~ Ø 36 mm (1/8" ~ 1-27/64")
		Metal Ø 1,5~Ø 13	mm (1/16" ~ 1/2")
		Metal hulsav Max.	Ø 26 mm (1-1/64") Max. Ø 34 mm (1-11/32")
Motor DC Motor 12 V DC Motor 15,6 V
Hastighed Eden be-lastning		LAV	80~550/min (rpm)
		HØJ	300~2000/min (rpm)
Slagantal per minut		LAV	1200~8250/min (spm)
		HØJ	4500~30000/min (spm)
Patronens kapacitet			Ø 1,5~Ø 13 mm (1/16" ~ 1/2")
Maximum drejningsmoment		LAV	17,8 Nm, (182 kgf-cm erler 158 in-lbs)	25,5 Nm, (260 kgf-cm erler 225 in-lbs)
		HØJ	4,6 Nm, (47 kgf-cm erler 41 in-lbs)	5,9 Nm, (60 kgf-cm erler 52 in-lbs)
Slagstyrke			1,7 kN, (173 kgf, 370 lbs.f)
Længde overalt			236 mm (9-5/16")
Vægt (med batteri)			2,2 kg, (4,9 lbs)	2,4 kg, (5,3 lbs)

BATTERI

Model	EY9200	EY9201	EY9230	EY9231
Akkumulator	Ni-MH batteri
Batterispænding	12 V DC (1,2V × 10 celler)		15,6 V DC (1,2V × 13 celler)

BATTERIOPLADER

Model		EY0110
Elektriske Specifikationer		Se mærkepladen på undersiden af opladeapparatet.
Vægt		0,78 kg, (1,72 lbs)
Opladningstid		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 min.		30 min.			60 min.
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

Bemærk: Denne oversigt kan inkludere modeller, der ikke er i dit område. Se venligst i kataloget.

Fæste eller fjerne et bor

BEMÆRK:

Denne maskine har nøglefri hurtigchuck.

1. Indsættelse

Test valgt trin på et prøvestykke.

Genopladelige batterier har en begrænset levetid. Hvis brugstiden er usædvanlig kort selv efter en korrekt opladning, bør batteriet udskiftes med et nyt.

MERK:

Under ekstremt varme eller kalde forhold vil kapasiteten pr. lading reduseres.

1. Dersom ikke ladelampen tennes med det samme laderen tilkopies, eller dersom den ikke slukkes etter vanlig ladetid, må du ta kontakt med en autorisert forhandler, som kan gi deg råd.

MERK:
