Produkttyp	Akku-Schlagbohrschrauber
Marke	Panasonic
Modell	EY6932
Gesamtlänge	236 mm
Gewicht (mit Akku)	2,4 kg
Akkuspannung	15,6 V DC (Ni-MH)
Akkukapazität	Bis zu 3,5 Ah (je nach Modell)
Leerlaufdrehzahl (niedrige Drehzahl)	80 - 550 U/min
Leerlaufdrehzahl (hohe Drehzahl)	300 - 2000 U/min
Schlagzahl (niedrige Drehzahl)	1200 - 8250 Schläge/min
Schlagzahl (hohe Drehzahl)	4500 - 30000 Schläge/min
Maximales Drehmoment (niedrige Drehzahl)	25,5 Nm
Maximales Drehmoment (hohe Drehzahl)	5,9 Nm
Bohrfutterkapazität	1,5 - 13 mm (schnellspann)
Drehmomenteinstellungen	5 Stufen + Schlag
Drehzahlwahlschalter	Niedrige / Hohe Drehzahl
Hauptfunktionen	Bohren, Schrauben, Schlagbohren
Akkutyp	Ni-MH wiederaufladbar
Ladegerät enthalten	Modell EY0110
Typische Ladezeit	Etwa 45 bis 65 Minuten je nach Kapazität
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; kein Wasser oder Lösungsmittel verwenden
Sicherheit	Automatische Bremse; Schaltersperre; Überlastschutz
Ersatzteile	Akkus und Ladegerät separat erhältlich; Standardbohrer
Allgemeine Informationen	Akku-Schlagbohrschrauber; Betrieb mit Ni-MH-Akkus

Häufig gestellte Fragen - EY6932 PANASONIC

Wie setze ich einen Bohrer in den Schlagbohrschrauber Panasonic EY6932 ein?

Setzen Sie den Bohrer in das Schnellspannbohrfutter ein, drehen Sie den Spannring im Uhrzeigersinn bis zum Festziehen, dann schieben Sie den Ring in die Position VERRIEGELUNG bis zum Einrasten.

Wie entferne ich den Akku vom Bohrschrauber?

Drücken Sie die beiden Rastnasen an den Seiten des Akkus und schieben Sie ihn aus dem Werkzeugkörper.

Was tun, wenn der Bohrer während des Bohrens blockiert?

Schalten Sie das Werkzeug sofort aus, um eine Überlastung zu vermeiden. Drehen Sie die Drehrichtung mit dem Umschalthebel um, um den Bohrer zu lösen.

Wie stelle ich das Schraubdrehmoment am EY6932 ein?

Verwenden Sie den Drehmomenteinstellring hinter dem Bohrfutter. Wählen Sie eine der 5 Stufen (1 bis 5) oder die Position T für den Schlagbetrieb. Testen Sie die Einstellung vor der Verwendung.

Wie lange dauert das Laden des Akkus?

Die Ladezeit variiert je nach Kapazität: etwa 45 Minuten für einen 3,0 Ah Akku und 65 Minuten für einen 3,5 Ah Akku mit dem Ladegerät EY0110.

Kann ich den Bohrschrauber im manuellen Modus (Schraubendreher) verwenden?

Ja, das Werkzeug verfügt über eine Backenverriegelungsfunktion, die es ermöglicht, es als manuellen Schraubendreher bis zu 22,6 Nm zu verwenden, ideal zum Festziehen oder Lösen von Schrauben, die ein höheres Drehmoment als der Schrauber erfordern.

Wie verwende ich die Schlagfunktion?

Stellen Sie den Drehmomenteinstellring auf die Position T. Verwenden Sie die hohe oder niedrige Drehzahl je nach Material (Mörtel, Ziegel). Der Schlagbetrieb wird automatisch aktiviert.

Was tun, wenn die Kontrollleuchte des Ladegeräts nicht leuchtet?

Überprüfen Sie, ob der Akku richtig eingesetzt ist und die Umgebungstemperatur zwischen 0°C und 40°C liegt. Wenn das Problem weiterhin besteht, wenden Sie sich an den Panasonic-Kundendienst.

Wie warte ich den Schlagbohrschrauber Panasonic EY6932?

Reinigen Sie das Werkzeug mit einem trockenen, sauberen Tuch. Verwenden Sie niemals Wasser, Lösungsmittel oder flüchtige Reinigungsmittel. Lagern Sie das Werkzeug mit dem Umschalthebel in Mittelstellung (Verriegelung).

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Tragen Sie bei längeren Arbeiten eine Schutzbrille. Berühren Sie nicht das Bohrfutter oder Metallteile, wenn der Bohrer auf ein elektrisches Kabel treffen könnte. Verwenden Sie die niedrige Drehzahl für Aufgaben, die ein hohes Drehmoment erfordern, um Motorschäden zu vermeiden.

BEDIENUNGSANLEITUNG EY6932 PANASONIC

Akku-Schlagbohrschrauber

Vor Inbetriebnahme des Gerätes die Betriebsanleitung gründlich durchlesen und die Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

Lesen Sie vor der ersten Inbetriebnahme dieses Geräts das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.

I. WEITERE WICHTIGE SICHERHEITSREGELN

1) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss. 2) Beim Bohren in Wänden, Decken usw. besteht die Möglichkeit, dass Sie auf stromführende Leitungen treffen. Daher nie das Futter oder andere vordere Metallteile berühren! DAS WERKZEUG BEIM BOHREN NUR AM KUNSTSTOFFGRIFF HALTEN, um in solchen Fällen vor elektrischen Schlägen geschützt zu sein. 3) Wenn sich der Bohrer festfrisst, sofort den Auslösehebel freigeben, da das Akkupack und der Motor bei Überlastung beschädigt werden können. Zum Lösen des Bohrers auf Linkslauf schalten. 4) Betätigen Sie den Vorwärts-/Rückwärtshebel NICHT, wenn der Hauptschalter eingeschaltet ist. Der Akku entlädt sich sonst schnell, und das Gerät kann beschädigt werden. 5) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal. Das Akkupack nicht über lange Zeit aufladen. 6) Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin. 7) Stellen Sie den Vorwärts-/Rückwärtshebel zum Lagern oder Tragen des Werkzeugs auf die Mittelstellung (Schaltersperre). 8) Das Gerät wird überbeansprucht, wenn Sie den Betriebsschalter in halb eingeschobener Stellung halten (aktive Drehzahlregulierung) und den Motor abwürgen. 9) Geeigneten Gehörschutz tragen, wenn Werkzeug längere Zeit im Betrieb ist! 10) Das Gerät sollte nicht von jungen Kindern oder gebrechlichen Personen ohne Beaufsichtigung benutzt werden. 11) Junge Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

II. ZUSAMMENBAU

Einen Bohrmeißel befestigen oder abnehmen

Hinweis:

Beim Anbringen oder Entfernen eines neuen Bohrs den Akkumulator vom Werkzeug entfernen und den Schalter in die Mittelstellung schieben (Schaltersperre)

Dieses Werkzeug ist mit einem Schnellspann-Bohrfutter ausgestattet.

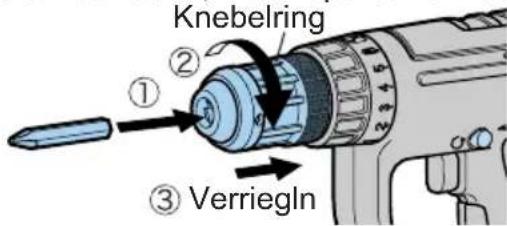

1. Einsetzen

Den Bohrer/Schraubeinsatz einsetzen und zum Festziehen den Knebelring im Uhrzeigersinn (von vorn gesehen) drehen.

Den Knebelring zur Verriegelungsseite LOCK schieben, bis er spürbar einrastet

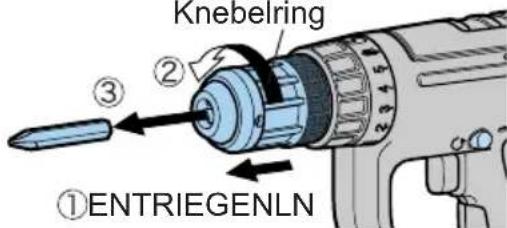

2. Entnehmen

Den Verriegelungsring zur FREIEN Seite schieben.

Gegen den Uhrzeigersinn (von vorn gesehen) drehen und den Bohrer bzw. Schraubeinsatz entnehmen.

Knebelring

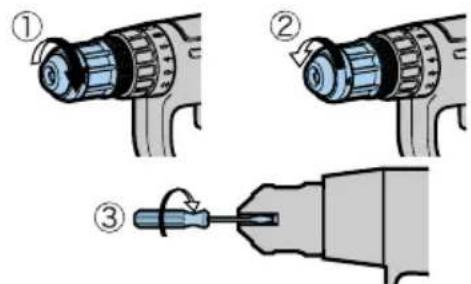

Hinweis:

Bei übermäßigem Spiel im Futter ① den Bohrer/Schraubeinsatz sichern und das Futter durch Drehen von im Uhrzeigersinn festziehen, die Futterbacken durch Lockern des Knebelkranzes öffnen und die Schraube (Linksgewinde) mit einem Schraubendreher gegen den Uhrzeigersinn (von vorn gesehen) festziehen.

Batteriepack befestigen oder abnehmen

1. Anschließen des Akkupacks:

Schieben Sie das Akkupack in die Halterung. Ein spürbares Einrasten des Akkupacks bedeutet, dass es richtig angeschlossen ist.

1. Entfernen des Akkupacks:

Drücken Sie auf die beiden Laschen an den Seiten des Akkupacks. Ziehen Sie dann das Akkupack aus dem Werkzeug heraus.

III. BETRIEB

Schalterbetrieb

1. Die Geschwindigkeit nimmt mit stärkerem Drücken des Schalters zu. Bei Arbeitsbeginn den Schalter nur leicht drücken, um die Drehung langsam zu starten.
2. Ein elektronischer Rückkopplungs-Steuerkreis dient dazu, auch bei niedriger Drehzahl hohes Drehmoment zu gewährleisten.
3. Beim Loslassen des Auslösers wird die Bremse betätigt und der Motor sofort angehalten.

Hinweis:

Ein Bremsgeräusch zeigt an, dass die Spindel arretiert wird. Dies ist normal.

Betätigung des Vorwärts-/Rückwärtshebels

(Rechtslauf, Verriegelung, Linkslauf)

Achtung:

Betätigen Sie den Vorwärts-/Rückwärts-Hebel nicht, bevor das Futter vollständig zur Ruhe gekommen ist. Durch Umschalten während der Futterdrehung kann die Maschine beschädigt werden.

Vorwärtsdrehung-Schalterbetätigung

1. Für Vorwärtsdrehung stellen Sie den Hebel nach vorne.
2. Drücken Sie den Auslöser, um das Werkzeug langsam zu starten.
3. Die Geschwindigkeit nimmt mit stärkerem Druck auf den Auslöser für effizientes Festziehen von Schrauben und Bohren zu. Die Bremse arbeitet, und das Futter stoppt sofort, wenn der Auslöser losgelassen wird.
4. Nach der Verwendung den Hebel auf Mittenposition zurückstellen (Schaltersperre).

Rückwärtsdrehung-Schalterbetätigung

1. Für Rückwärtsdrehung stellen Sie den Hebel nach hinten. Die Drehrichtung vor dem Betrieb prüfen.
2. Drücken Sie den Auslöser, um das Werkzeug langsam zu starten.
3. Nach der Verwendung den Hebel auf Mittenposition zurückstellen (Schaltersperre).

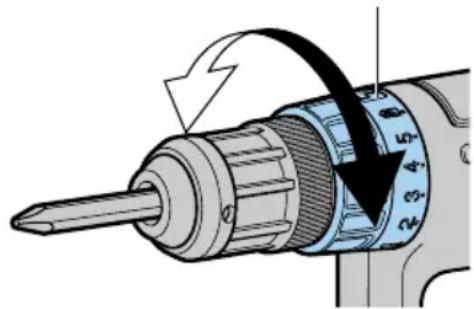

Einstellung des Kupplungsdrehmoments

Wählen Sie aus den 5 Rasterstellungen das für die vorgesehene Arbeit geeignete Drehmoment aus oder die "2", "T" Position.

Achtung:

Prüfen Sie die Einstellung, ehe Sie mit der eigentlichen Arbeit beginnen.

Die Skala an dieser Linie einstellen.

Bezugstabelle zur Einstellung des Drehmoments

Skala	Drehmoment	Vorgesehene Arbeit
1	Ca 1,0 Nm(10 kgf-cm oder 8,7 in-lbs.)	Zum Eindrehen von Maschinenschrauben
2	Ca 1,5 Nm(15 kgf-cm oder 13,0 in-lbs.)	Zum Eindrehen von Schrauben in weiches Material
3	Ca 2,5 Nm(25 kgf-cm oder 21,7 in-lbs.)	Zum Festziehen von Anschluss-klemmschrauben
4	Ca 3,4 Nm(35 kgf-cm oder 30,5 in-lbs.)	Zum Eindrehen von Schrauben in Hartholz
5	Ca 4,4 Nm(45 kgf-cm oder 39,0 in-lbs.)
2	EY6903: 17,8 Nm(182 kgf-cm,158 in-lbs.) (Niedrige Drehzahl)	Für hohe Leistung beim Schrauben und Bohren
	EY6932: 25,5 Nm(260 kgf-cm,225 in-lbs.) (Niedrige Drehzahl)
T	Schlagbohrmaschine	Bohren von Mörtel, Ziegel usw.

Arretierfunktion

1. Die Spindel ist bei ausgeschaltetem Schalter arretiert, so dass das Werkzeug für manuelles Schrauben benutzt werden kann (bis 22,6 Nm, 230 kgf-cm, 199 in-lbs). Die Spindel weist damit etwas Spiel auf. Dies stellt keinen Defekt dar.
2. Diese Arretierung ist zum Anziehen von Schrauben praktisch, die ein höheres Drehmoment als das maximale Drehmoment des Werkzeugs (Position der Kupplung) erfordern, sowie zum Prüfen der Schraubenfestigkeit und zum Lösen von extrem festsitzenden Schrauben.

Geschwindigkeitsauswahl

Wählen Sie je nach Gebrauch zwischen den Drehzahlbereichen "LOW" und "HIGH". Je weiter der Elektronikschalter hineingedrückt wird, desto höher wird die Drehzahl.

	Drehmomentht	Drehzahl ohne Last
LOW	80 - 550/min (rpm)	hoch
HIGH	300 - 2000/min (rpm)	niedrig

Achtung:

• Prüfen Sie vor der Arbeit den eingestellten Geschwindigkeitsbereich. Den niedrigen Drehzahlbereich wählen, wenn bei der Arbeit ein hohes Drehmoment benötigt wird. (Wenn hingegen ein hohes Drehmoment erforderlich ist und der hohe Drehzahlbereich gewählt wird, kann es zu Schäden am Motor kommen.) Den Bereichsschalter (HIGH/LOW) nicht bei gezogenem Betriebsschalter betätigen, da sich dadurch das Akkupack schnell verschleißen oder die Mechanik beschädigt werden kann.
• Siehe den Anhang im Abschnitt „WAHL DER EMPFOHLENEN DREHZAHL".

Für richtige Anwendung des Batteriepacks

Ni-MH-Batteriepacks (EY9200/EY9201/EY9230/EY9231)

Laden Sie vor der Lagerung die NiMH-Batterie vollständig auf, damit eine längere Lebensdauer sichergestellt ist.

• Der Umgebungstemperaturbereich liegt zwischen 0°C (32°F) und 40°C (104°F) .

Wenn das Batteriepack bei einer Batterietemperatur unter 0°C (32°F) benutzt wird, funktioniert das Werkzeug möglicherweise nicht einwandfrei. In diesem Fall die Batterie für einwandfreie Funktion so lange aufladen, bis der Ladevorgang abgeschlossen ist.

Wenn Sie den Akku nicht benutzen, halten Sie ihn von Metallgegenständen fern: z.B. Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder andere Metallobjekte, welche die Kontakte kurzschließen können.

Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.

Bei Betrieb mit einem Ni-MH-Akkumulator darauf achten, dass für gute Belüftung gesorgt wird.

Lebensdauer des Akkupacks

Das Akkupack hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss das Akkupack erneuert werden.

Hinweis:

Beim Arbeiten unter extrem warmen oder kalten Umgebungsbedingungen verkürzt sich die zur Verfügung stehende Betriebszeit je Ladung.

Akku-Recycling

Achtung:

Bei der Entsorgung von Materialien immer alle örtlich geltenden Vorschriften beachten und die Produkte gegebenenfalls bei dafür vorgesehenen Sammelstellen abgeben.

Laden

Hinweis:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

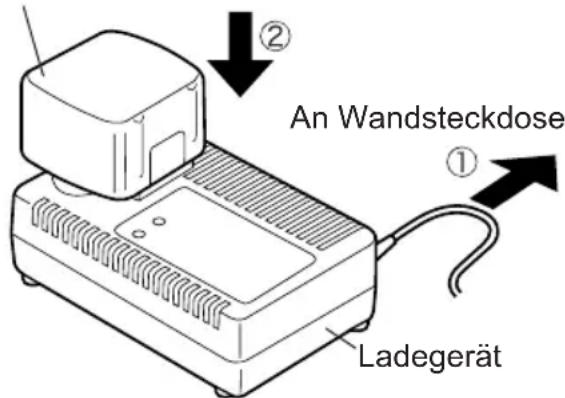

Akkuladegerät (EY0110)

1. Ladegerät an Wandsteckdose anschließen.

Hinweis:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akkupack fest in das Ladegerät schieben.

Akkupack

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnt nicht, solange das Akkupack noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). In einem solchen Fall leuchtet die orangefarbene Bereitschaftslampe bis der Akku ausreichend abgekühlt ist. Das Laden beginnt dann automatisch.

1. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.
2. Wenn der Akku zu kalt ist oder längere Zeit nicht benutzt wurde, leuchtet die Ladekontrollampe. In diesem Fall dauert der Ladevorgang länger als die normale Ladezeit, bis der Akku voll aufgeladen ist.

Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrollampe auf. Nach einigen Minuten beginnt die Ladekontrollampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

1. Wenn die Ladekontrollampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhändler.

Hinweis:

• Wenn eine kalte Batterie (von etwa 5°C (41°F) oder weniger) in einem warmen Raum aufgeladen werden soll, lassen Sie die Batterie für mindestens eine Stunde in dem Raum und laden Sie sie auf, wenn sie sich auf Raumtemperatur erwärmt hat. Anderenfalls wird der Akku möglicherweise nicht voll aufgeladen.
• Den Akku abkühlen lassen, wenn mehr als zwei Batterie-Sätze hintereinander aufgeladen werden.
• Stecken Sie Ihre Finger nicht in Kontaktöffnungen, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten.

Achtung:

• Keinen Motorgenerator als Spannungsquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akkupack nicht ab. Das Ladegerät nach dem Gebrauch von der Netzsteckdose trennen.

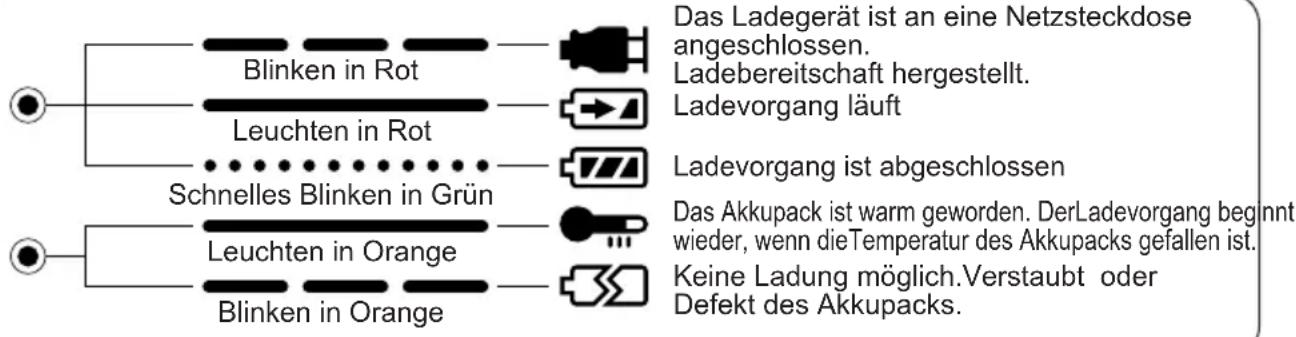

IV. ANZEIGELAMPEN

V. ZUBEHÖR

Nur Bohrmelßel verwenden, die für die Größe des Bohrfutters geeignet sind.

VI. ANHANG

WAHL DER EMPFOHLENEN DREHZAHL

Achtung:

DEN NIEDRIGEN DREHZAHLBEREICH WÄHLEN, WENN BEI DER ARBEIT EIN HOHES DREHMOMENT BENÖTIGT WIRD.

(Wenn hingegen ein hohes Drehmoment erforderlich ist und der hohe Drehzahlbereich gewählt wird, kann es zu Schäden am Motor kommen.)

• Die folgende Tabelle enthält Richtwerte zur Wahl von niedriger oder hoher Drehzahl für verschiedene Arbeitsgänge.

EY6903

	BOHREN				SCHRAUBEN-FESTZIEHEN
MATERIAL/ZUSTAND	MORTAR / ZIEGEL	HOLZ/TANNE METTAL METAL HOLE SAW			Holz-schrauben
		Dicke: 40 mm(1-37/64") or less	Kaltgewalztes Stahlblech (SPCDicke: 1,6 mm (1/16") oder weniger
HIGH	Ø 10 mm (3/8")oder weniger	Nicht verwendet	Ø 4,5 mm(11/64")oder weniger	Nicht verwendet	Ø 3,5 mm (9/64")oder weniger
LOW	Ø 10 mm (3/8")oder weniger(angsame Funktion)	Ø 25 mm (63/64")oder weniger	Ø 13 mm (1/2")oder weniger	Ø 26 mm (1-1/ 64") oroder weniger	Ø 6 mm (15/64")oder weniger

EY6932

	BOHREN				SCHRAUBEN-FESTZIEHEN
MATERIAL/ZUSTAND	MORTAR / ZIEGEL	HOLZ/TANNE METTAL METAL HOLE SAW			Holz-schrauben
		Dicke: 40 mm(1-37/64") or less	Kaltgewalztes Stahlblech (SPCDicke: 1,6 mm (1/16") oder weniger
HIGH	Ø 10 mm (3/8")oder weniger	Nicht verwendet	Ø 6,5 mm(1/4")oder weniger	Nicht verwendet	Ø 4 mm (5/32")oder weniger
LOW	Ø 13 mm (1/2")oder weniger(angsame Funktion)	Ø 36 mm (1-27/64")oder weniger	Ø 13 mm (1/2")oder weniger	Ø 34 mm (1-11/ 32")or oder weniger	Ø 6,8 mm (17/64")oder weniger

VII. TECHNISCHE DATEN HAUPTGERÄT

Model EY6903 EY6932
Leis-tungs-vermögen	Schrauben eindre-hen	Maschinenschraube	M3 ~ M5 M3 ~ M6
		Holzschraube	Ø 2,1 ~ Ø 5,8 mm (5/64" ~ 15/64") Ø	2,1 ~ Ø 6,8 mm (5/64" ~ 17/64")
		Mauerschraube Ø	4 ~ Ø 6 mm (5/32" ~ 15/64")
	Bohren	Mortar/Ziegel	Ø 3 ~ Ø 10 mm (1/8" ~ 3/8") Ø 3 ~ Ø 13 mm (1/8" ~ 1/2")
		Holz	Ø 3 ~ Ø 25 mm (1/8" ~ 63/64") Ø 3 ~ Ø 36 mm (1/8" ~ 1-27/64")
		Metall Ø 1	5 ~ Ø 13 mm (1/16" ~ 1/2")
		Metallochsäge Max. Ø 26 mm (1-1/64") Max. Ø 34	mm (1-11/32")
Motor DC Motor 12 V DC Motor 15				,6 V
Freie Drehzahl		LOW 80 ~ 550/min	(rpm)
		HIGH	300 ~ 2000/min (rpm)
Schlagzahl/Min		LOW	1200 ~ 8250/min (bpm)
		HIGH	4500 ~ 30000/min (bpm)
Spannbereich Ø 1,5 ~ Ø 13 mm (1/16" ~ 1/2")
Max. Anzugsmoment		LOW	17,8 Nm, (182 kgf-cm or 158 in-lbs)	25,5 Nm, (260 kgf-cm or 225 in-lbs)
		HIGH	4,6 Nm, (47 kgf-cm or 41 in-lbs)	5,9 Nm, (60 kgf-cm or 52 in-lbs)
Schlagstärke			1,7 kN, (173 kgf, 370 lbs.f)
Gesamtlage			236 mm (9-5/16")
Gewicht (mit Akkupack)			2,2 kg, (4,9 lbs)	2,4 kg, (5,3 lbs)

Akkupack

Modell	EY9200	EY9201	EY9230 EY9231
Speicherbatterie	Ni-MH Batterie
Spannung	12 V DC (1,2 V × 10 Zellen)		15.6 V DC (1,2 V × 13 Zellen)

LADEGERÄT

Modell		EY0110
Elektronische Nennleistung		Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht		0,78 kg, (1,72 lbs)
Ladezeit		7,2V 9,6	V 12V 15,6V 18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 Minuten
	1,7Ah		EY9180	EY9101
			EY9182
			25 Minuten
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 Minuten		30 Minuten			60 Minuten
	3,0Ah			EY9200	EY9230		EY9210
				45 Minuten			90 Minuten
	3,5Ah			EY9201	EY9231	EY9251
				55 Minuten		65 Minuten

Hinweis: Die Tabelle enthält u.U. Modelle, die in Ihrem Land nicht erhältlich sind. Siehe Katalog.

VII. TECHNISCHE DATEN HAUPTGERÄT

Model EY6903 EY6932
Capaciteit	Schroe-ven-draaien	Kolomschroef M3 ~ M5 M3 ~ M6
		Houtschroef	Ø 2,1 ~ Ø 5,8 mm (5/64" ~ 15/64") Ø 2,1 ~ Ø 6,8 mm (5/64" ~ 17/64")
		Metselbout Ø 4 ~ Ø 6 mm (5/32" ~ 15/64")
	Boren	Cement / steen	Ø 3 ~ Ø 10 mm (1/8" ~ 3/8") Ø 3 ~ Ø 13 mm (1/8" ~ 1/2")
		Hout	Ø 3 ~ Ø 25 mm (1/8" ~ 63/64") Ø 3 ~ Ø 36 mm (1/8" ~ 1-27/64")
		Metaal Ø 1,5 ~ Ø 13 mm (1/16" ~ 1/2")
		Gatenboor metaal	Max. Ø 26 mm (1-1/64") Max. Ø 34 mm (1-11/32")
Motor Gelijkstroommotor 12 V Gelijstkstroommotor 15,6 V
Onbelast toe rental		LAAG 80 ~ 550 omw/min
		HOOG	300 ~ 2000 omw/min
Slagen per minuut		LAAG	1200 ~ 8250 /min
		HOOG	4500 ~ 30000 /min
Capaciteit spankop			Ø 1,5 ~ Ø 13 mm (1/16" ~ 1/2")
Maximumaandraaimoment		LAAG	17,8 Nm, (182 kgf-cm of 158 in-lbs)	25,5 Nm, (260 kgf-cm of 225 in-lbs)
		HOOG	4,6 Nm, (47 kgf-cm of 41 in-lbs)	5,9 Nm, (60 kgf-cm of 52 in-lbs)
Slagkracht			1,7 kN, (173 kgf, 370 lbs.f)
Totale lenghte			236 mm (9-5/16")
Gewicht (met.accupack)			2,2 kg, (4,9 lbs)	2,4 kg, (5,3 lbs)

AKKUPACK

Bitverriegelung
