L2041W - Moniteur DGM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD 20 pouces
Marque	DGM
Modèle	L2041W
Taille de l'écran	20 pouces (diagonale)
Résolution maximale	1680 x 1050 pixels (60 Hz)
Connecteurs d'entrée	VGA (D-Sub 15 broches), DVI-D (optionnel), entrée audio 3,5 mm
Alimentation	100-240 V CA, 50/60 Hz
Consommation électrique	Active < 65 W, Veille < 3 W
Dimensions (L x H x P)	487,7 x 408,5 x 172,8 mm
Poids net	5,8 kg
Haut-parleurs intégrés	2 x 2 W (optionnel)
Capteur optique (luminosité automatique)	Optionnel
Fonctions OSD	Luminosité, Contraste, Phase, Horloge, Position H/V, Température de couleur, Langue, Volume, Source, Réinitialisation
Réglage automatique	Oui (touche Auto)
Mode d'économie d'énergie	Conforme VESA DPMS
Température de fonctionnement	5 à 40 °C
Humidité de fonctionnement	20 % à 80 % HR
Certifications	UL/CUL, FCC, CE

FOIRE AUX QUESTIONS - L2041W DGM

Comment allumer ou éteindre le moniteur DGM L2041W ?

Utilisez le bouton Alimentation situé sur la face avant. La LED s'allume en bleu en fonctionnement et en orange en mode veille.

Que faire si l'écran reste noir ?

Vérifiez que le moniteur est allumé et que le câble d'alimentation est branché. Assurez-vous que l'ordinateur n'est pas en mode veille. Appuyez sur une touche ou bougez la souris pour réactiver. Si le problème persiste, testez avec un autre câble ou une autre source.

Comment régler la luminosité et le contraste ?

Appuyez sur la touche Menu pour ouvrir l'OSD, puis utilisez les touches + et - pour naviguer jusqu'à Luminosité ou Contraste. Ajustez avec les touches + et -.

Quelle résolution maximale supporte le L2041W ?

La résolution maximale recommandée est de 1680 x 1050 pixels à 60 Hz. Des résolutions inférieures sont également compatibles.

Comment connecter un câble DVI ?

Le port DVI est optionnel. Branchez le câble DVI-D sur le moniteur et sur l'ordinateur. Ensuite, dans le menu OSD, sélectionnez Source et choisissez DVI.

Le moniteur a-t-il des haut-parleurs intégrés ?

Oui, le modèle peut être équipé de deux haut-parleurs de 2 W (optionnel). Le son est réglable via le menu OSD (option Volume).

Comment nettoyer l'écran LCD ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants comme l'alcool, le diluant ou le benzène. Évitez de toucher l'écran avec les doigts.

Que faire si l'image est floue ou déformée ?

Vérifiez que la résolution et la fréquence de rafraîchissement correspondent aux modes acceptés (voir tableau des minutages). Utilisez la fonction Réglage Auto pour optimiser automatiquement l'affichage.

Comment réinitialiser les paramètres d'usine ?

Dans le menu OSD, naviguez jusqu'à l'option Réinitialiser (Reset) et validez. Cela rétablira les réglages par défaut.

Quelles sont les précautions de sécurité importantes ?

Ne placez pas d'objets mouillés sur le moniteur. Débranchez-le avant de connecter le câble d'alimentation. N'ouvrez jamais le boîtier (risque d'électrocution). Évitez l'exposition directe au soleil et aux liquides.

MODE D'EMPLOI L2041W DGM

Avertissement 8 Information de sécurité 8 Précautions 8

Contenu de l'emballage 8 Installation du matériel 9 Entrée 9 Boutons de configuration du menu 9 Mode de menu OSD (On-Screen Display) 10 Dépannage 11 Minutages acceptés 11 Caractéristiques 12

• L'information dans ce manuel est sujette à modification sans notification.
• Veuillez lire et suivre les informations et précautions suivantes avant d'utiliser l'appareil...

Information de sécurité

• Ne placez aucun objet mouillé sur le moniteur ou le cordon d'alimentation.
• Eteignez votre moniteur avant de connecter le cordon d'alimentation sur une prise de courant.
• Vérifiez que le cordon d'alimentation et les autres câbles sont correctement connectés.
• N'essayez jamais d'ouvrir le moniteur, un incendie ou une électrocution pourrait se produire. Contactez votre revendeur ou un centre de service pour la maintenance.

Précautions

Évitez d'exposer le moniteur aux rayons directs du soleil ou à toute autre source de chaleur. - Évitez d'exposer le moniteur à des liquides. - N'utilisez pas votre ordinateur à proximité des aimants ou des produits électroniques. - N'utilisez jamais des solvants tels que le diluant, l'alcool ou le benzène pour nettoyer l'écran. Nettoyez l'écran avec un chiffon sec et doux. - Ne placez pas des objets sur votre moniteur. Une ventilation insuffisante peut causer l'augmentation de la température dans le moniteur. Évitez de toucher l'écran LCD avec vos doigts. La graisse de la peau est difficile à enlever.

Contenu de l'emballage

L'emballage du moniteur LCD contient les éléments ci-dessous. Vérifiez le contenu et contactez immédiatement votre revendeur, si quelque chose manque.

1. Moniteur LCD 20" TFT
2. Cordon d'alimentation
3. Cable VGA
4. Câble audio * Fonction audio est optionnelle.
5. Cable DVI * Cable DVI est optionnelle.
6. Manuel de l'utilisateur

Installation du matériel

Prenez soit de votre moniteur LCD. Eteignez votre moniteur LCD et votre ordinateur avant de commencer l'installation. Suivez les étapes ci-dessous pour compléter l'installation.

Entrée

Entrée en C.A. : Pour connecter le câble d'alimentation

Port VGA : Peut être connecté avec le câble D-Sub 15 broches.

Port DVI: Pour connecter le cable de signal DVI.

Entrée audio In : Pour connecter le câble de signal de ligne de sortie venant de l'ordinateur.

*REMARQUE: Les fonctions DVI et Audio sont optionnelles.

Boutons de configuration du menu

Il existe 5 touches utilisateur pour le réglage du moniteur "Réglage Auto", "menu OSD", "Alimentation", "Réglage < - >", "Réglage < + >". Vous trouvez ci-dessous une introduction à ces touches.

Réglage auto (fonction)

Touche de sélection des fonctions : Cette touche vous permet de sélectionner les fonctions de contrôle sur l'ODS (affichage écran).

Raccourci clavier : Appuyez sur cette touche pour appliquer automatiquement le réglage.

Menu (fonction)

M Touche de selection des fonctions: Cette touche vous permet de selectionner les fonctions de contrôle sous l'ODS (affichage ecran).

Raccourci clavier: Appuyez sur cette touche pour obtenir un menu contextuel OSD.

Alimentation: Allumer et éteindre l'écran LCD. Quand l'appareil est allumé, la lumière s'allume en vert, et en orange en mode attente.

• Réglage < -> : Baisser l'option valeur dans le menu OSD.
• Réglage + : Augmenter l'option valeur dans le menu OSD

Mode de menu OSD (on-screen display)

Appuyez sur la touche OSD pour accéder au menu, et appuyez sur les touches Augmenter/Diminuer pour l'ajustement.

BRIGHTNESS	Ajuste la luminosité de l'image.

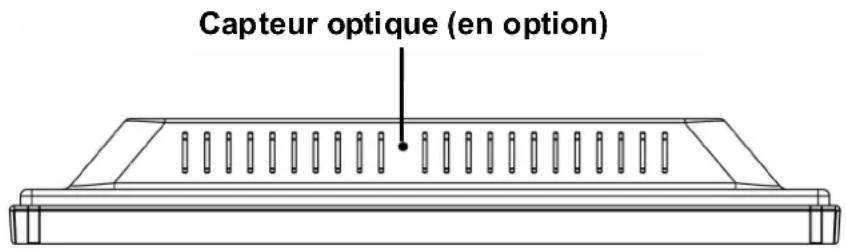

BRIGHTNESS	IBT (Capeur optique)-(en option): cette option règle automatiquement automatically la base luminosité de votre monitre en fonction des changements de luminière ambiente. Pour activer cette option, veuillez selectionner l'icone Auto à partir de l'icone Luminosité OSD. Pour désactiver, veuillez selectionner Manuel au lieu de Auto.
CONTRAST	Ajuste la différence entre les régions claires et fonçées.
PHASE	La phase de l'horloge de point est ajustée.
CLOCK	Le rapport de diviser la fréquence de l'horloge de point est ajusté.
H-POSITION	Ajuste la position horizontal de l'image
V-POSITION	Ajuste la position verticale de l'image.
RESET	Rappelle les paramètres par défaut.
COLOR TEMPERATURE	Ajuste la température de couleur des pixels.
RED	Ajuste la couleur du pixel rouge.
GREEN	Ajuste la couleur du pixel vert.
BLUE	Ajuste la couleur du pixel bleu.
LANGUAGE	Sélectionne la langue du menu OSD.
MISCELLANEOUS	‘No’ ouvrira le menu pour quitter (Exit). ‘Yes’ ouvrira les sous-menus du menu ‘Miscellaneous’.
EXIT OSD	Quitter et enregistrer les paramètres.

MISCELLANEOUS (DIVERS)

RETURN	Retourne au menu principale.
OSD H-POSITION	Aiuste la position horizontale de l'OSD.
OSD V-POSITION	Ajuste la position verticale de l'OSD.
OSD DURATION	Ajuste le délambda du menu OSD.
AUTO COLOR	Ajuste la couleur automatiquement.
VOLUME	Augment ou diminue le volume du son.
SOURCE	Sélectionne la source entrée Video: VGA ou DVI

Notice: ★ Source est une caractéristique en option.

Dépannage

Assurez-vous que le moniteur est installé correctement lorsque vous avez des problèmes avec ce produit.

• Il n'y a pas d'image sur l'écran.

Vérifie: 1. Mode Économie d'énergie. Appuyez sur une touche et utilisez la souris pour désactiver ce mode.

1. Les broches du connecteur de câble de signal. Lorsqu'il y a des broches abimées, contactez votre revendeur.
2. Caractères sont trop foncés ou trop clairs

Vérifie : Utilisez le menu OSD pour ajuster la luminosité.

• Quand est-ce que vous devez ajuster votre moniteur?

Vérifie : si la résolution ou la fréquence de rafraîchissement a été changée.

• Le texte qui apparaît sur l'écran n'est pas très clair.

Vérifie : Assurez-vous que la résolution ou la fréquence de rafraîchissement correspond au mode d'affichage.

Minutages acceptés

Mode d'affichage
Résolution Fréquence verticalie (Hz) Fréquence horizontale(KHz)
640x480	59.94
640x480	75
640x480	72.81
720x400	70.08
800x600	56.25
800x600	60.32
800x600	75
800x600	72.19
1024x768	60
1024x768	70.07
1024x768	75.03
1280x1024	60
1280x800	60
1440x900	60
1680x1050	60

Caractéristiques

Signaux d'entrée	VGA DVI*	VGA compatible analogue RGB Composite sync accepté Interface Digital Visual (DVI) conforme DDWG Single Link TMDS
Compatibilité	PC Jusqu'à 1680X1050@60Hz	z(sans entrelacement)
Connecteur	VGA DVI* Audio* Alimentation	D-sub 15-broches DVI-D* Prise téléphone sté reproduction Entrée A/C
Alimentation	Voltage Consommation Mode économique d'énergie	Alimentation universelle intégrée:100-240 VAC, 50/60 Hz Active < 65 Watt Max. En attente< 3 Watt
Internal Speaker		Haut parleur x2*
User Interface	LED Indicator Active	- Bleu En attente - Flash
Condition opératione	Température Humidité	Fonctionnement: 5 to 40°C ℃ 20% ~ 80% R.H.
Dimensions	Physique 487.7mm(L) x 408.5mm(H) x 172.8mm(P)
Poids Net	5.8 Kg ± 0.1
DDC		DDC2B
Gestion Alimentation		VESA DPMS
Régulation (Certificates)	UL/CUL, FCC, CE
Autres		Capteur optique*

Note: * Le DVI, les haut-parleurs et le capteur optique sont en option.

Notice: • Source est une caractéristique en option.
