L2041W - Monitor DGM - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor LCD 20 pulgadas
Marca	DGM
Modelo	L2041W
Tamaño de la pantalla	20 pulgadas (diagonal)
Resolución máxima	1680 x 1050 píxeles (60 Hz)
Conectores de entrada	VGA (D-Sub 15 pines), DVI-D (opcional), entrada de audio de 3,5 mm
Alimentación	100-240 V CA, 50/60 Hz
Consumo eléctrico	Activo < 65 W, En espera < 3 W
Dimensiones (L x A x P)	487,7 x 408,5 x 172,8 mm
Peso neto	5,8 kg
Altavoces integrados	2 x 2 W (opcional)
Sensor óptico (brillo automático)	Opcional
Funciones OSD	Brillo, Contraste, Fase, Reloj, Posición H/V, Temperatura de color, Idioma, Volumen, Fuente, Restablecimiento
Ajuste automático	Sí (tecla Auto)
Modo de ahorro de energía	Conforme a VESA DPMS
Temperatura de funcionamiento	5 a 40 °C
Humedad de funcionamiento	20% a 80% HR
Certificaciones	UL/CUL, FCC, CE

Preguntas frecuentes - L2041W DGM

¿Cómo encender o apagar el monitor DGM L2041W?

Utilice el botón Alimentación ubicado en la parte frontal. El LED se enciende en azul durante el funcionamiento y en naranja en modo de espera.

¿Qué hacer si la pantalla permanece negra?

Verifique que el monitor esté encendido y que el cable de alimentación esté conectado. Asegúrese de que la computadora no esté en modo de espera. Presione una tecla o mueva el ratón para reactivarla. Si el problema persiste, pruebe con otro cable u otra fuente.

¿Cómo ajustar el brillo y el contraste?

Presione la tecla Menú para abrir el OSD, luego use las teclas + y - para navegar hasta Brillo o Contraste. Ajuste con las teclas + y -.

¿Qué resolución máxima soporta el L2041W?

La resolución máxima recomendada es de 1680 x 1050 píxeles a 60 Hz. Resoluciones inferiores también son compatibles.

¿Cómo conectar un cable DVI?

El puerto DVI es opcional. Conecte el cable DVI-D al monitor y a la computadora. Luego, en el menú OSD, seleccione Fuente y elija DVI.

¿El monitor tiene altavoces integrados?

Sí, el modelo puede estar equipado con dos altavoces de 2 W (opcional). El sonido se ajusta a través del menú OSD (opción Volumen).

¿Cómo limpiar la pantalla LCD?

Use un paño suave y seco. Nunca use solventes como alcohol, diluyente o benceno. Evite tocar la pantalla con los dedos.

¿Qué hacer si la imagen está borrosa o distorsionada?

Verifique que la resolución y la frecuencia de actualización correspondan a los modos aceptados (consulte la tabla de tiempos). Use la función Ajuste Auto para optimizar automáticamente la visualización.

¿Cómo restablecer los ajustes de fábrica?

En el menú OSD, navegue hasta la opción Restablecer (Reset) y confirme. Esto restaurará los ajustes predeterminados.

¿Cuáles son las precauciones de seguridad importantes?

No coloque objetos mojados sobre el monitor. Desconéctelo antes de conectar el cable de alimentación. No abra nunca la carcasa (riesgo de electrocución). Evite la exposición directa al sol y a líquidos.

MANUAL DE USUARIO L2041W DGM

Contenidos del Paquete 18

Instalacion de Hardware 19

Entrada 19

Botones de control 19

Menu de Modelo de OSD (Exhibition sobre la Pantalla) 20

SolutiOn de Problemas 21

Tiempo apoyoado 21

Especification 22

Italiano 23

• Toda informacion del presentemanualpuedecambiarse por tiempo a tiempo sin preaviso.
• Para asegurar la seguridad de operation del producto, por favor leer el siguientes menu con cuidado antes usar el producto.

Información de Seguidad

• Que no se colocar casa mojada sobre el monitor o el cordón de corriente.
• Hace seguro que está apagado el monitor antes de enchufar el cordón de corriente al enchufe.
  Revise el cordón de corriente y otros cordones si está seguro y correctamente conectado.
• Que no se intentar deAbrir el monitor, Ud. poderia ser danado por什麽 electrico. Para serviceo, Iame al lugar de compra.

Precaución

• Que no se exponer el monitor directamente a la luz de sol o calor.
• Que no se verter liquido sobre el monitor.
• Que no se usa su monitor cuando los produits magnéticos o electrónicosURTANOS están operando.
• Quse no se uses químicos severos o fuerte solventes de limpieza para limiar la pantalla del monitor. Limpiarlo con trapo limpio y suave aplicado con solución apacible.
• Que no se colocarrialquier casa sobre el monitor. Mala ventilacionse elevarla la temperatura del monitor.
• Que no se tocar con sus dedos a la Pantalla de CD directamente. La huella digital contiene aceite yURTDA SER DIFICIL DE limpiarse.

Contenidos del Paquete

Nuestro monitor de LCD doit contener con los siguientes articulos. Hace seguro que Ud.iene todos completos, sino comunique con su proveedor o la tienda donde Ud. hace la compra. Por favor siente libre de parler con nosotros

1. 20" TFT Monitor de LCD
2. Cordon electrico
3. Cable de VGA
4. Cable del Audio *Es optional la funciona del audio.
5. Cable de DVI * El cable de DVI es optional.
6. Manual del Nombre

Instalación de Hardware

Cuidado con su monitor de LCD, es muy exquisito pero fácil de romperse. Apagar el corriente de LCD y de PC antes de colocarlo. Sigue nuestra instalacion bajo para.

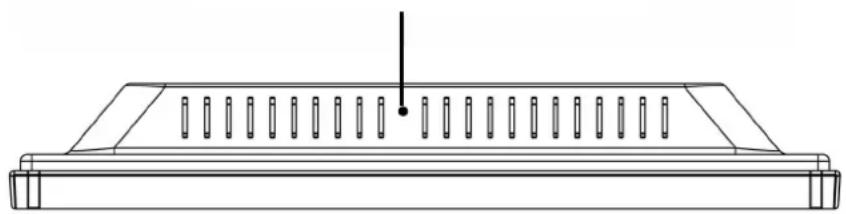

Entrada

AC Input: Para la connexion del cabo electrico.

Puerto VGA: Para la connexion con el cabo de signal D-Sub de 15 pinzas.

Acceso DVI: Este puede ser conectado con DVI Cable Señal.

*ATENCION: Funciones de DVI y Audio son de caracteristicassonianes.

Sensor de luz (Optional)

Botones de control

Hay 5 teclas para que el usuario instale el monitor, incluyendo "Ajuste Auto", "Menu OSD ", "Energía Eléctrica", "Ajuste < - > ", "Ajuste < + > ". Las siguientes descricciones forman la introduccion a estas teclas.

A Funacion del Boton SeLECTIONAR: Este boton lo permite a Ud. selec tionar las funcones de control arriba en el OSD.

Tecla caliente: Oprimir este botón para aplicar la programación del monitor en forma automatística.

Menu (Función)--

M Fonction Boton selectionar: Este boton lo permite a Ud. seleccionar las functions de control en el OSD.

Tecla caliente: Oprimir este botón para tener un asomado menu OSD.

Prendido: Prende y apaga el LCD. Con el prendido, la luz se pone verde y el modo Standby queda de color naranja.

Ajuste < - > : Disminuir de valor de option en el menu OSD.

• Ajuste < + > : Aumentar de valor de opción en el menu OSD.

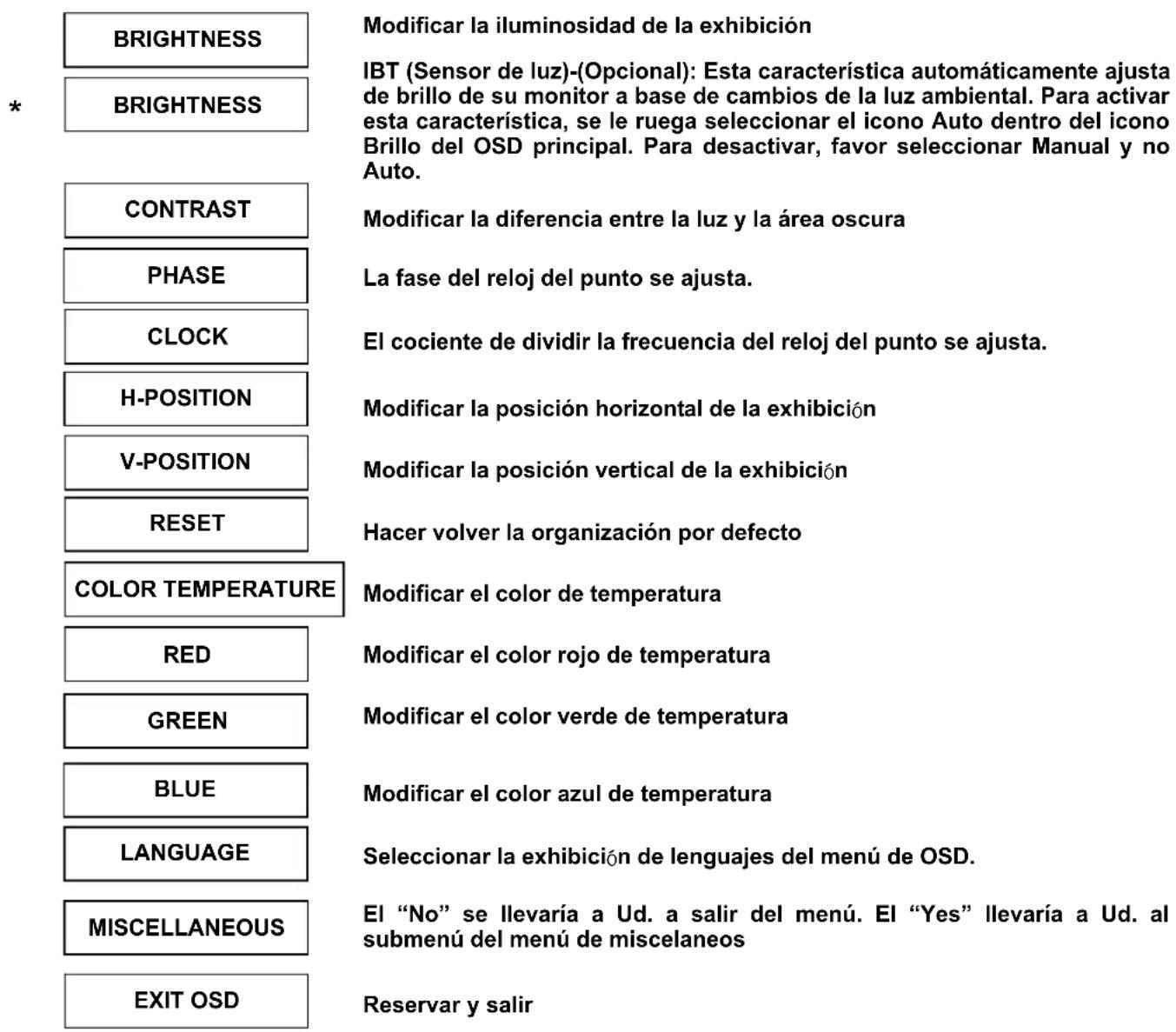

Menu de Modelo de OSD (Exhibencia sobre la Pantalla)

Oprimir el botón OSD para tener acceso al menu yocrir el botón Augento/Disminución para ajustes.

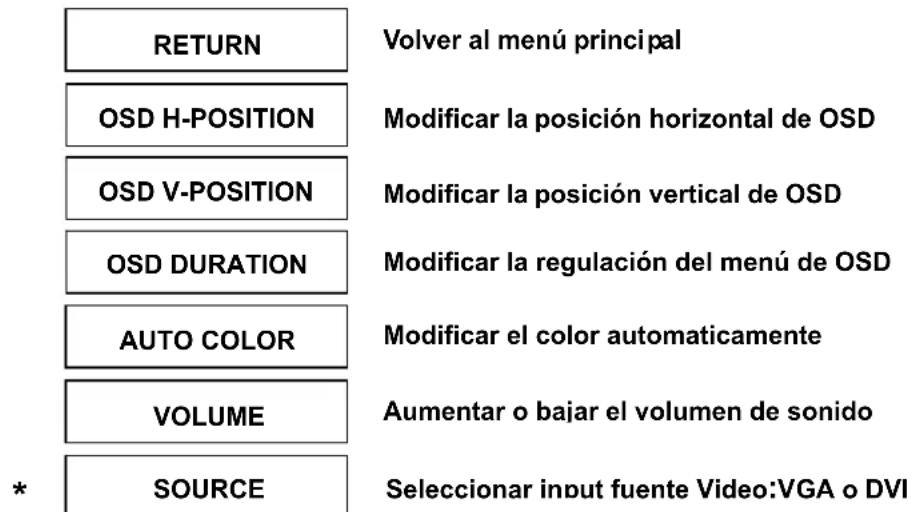

MISCELANEOS

Aviso: * Fuente es una característica optional.

Solución de Problemas

Hace seguro que su monitor está bien instalado, si Ud. ha sentidorialquier problemas del uso sobre este producto.

• Que no hay dibujo sobre la pantalla.

Revise:

1. Modelo deReservation de energia. Apretar cualquier tecla y mover el ratón para desactivar el modo.
2. Las pines del conectador de cableignal. Si tuviera pines doblados o perdidos, consultar el lugar de compra.

· Characterística de mira muy oscuro o muy brillante

Revise: Usando el Menu de OSD para modifier la iluminosidad.

Para cuando su monitor debe ser modificado?

Revise: Si fueracaeabiado la fecuencia de resolucion.

. El Texto aparece sobre la pantalla no está claro.

Revise: Hace seguro que laResolution o el alcance de refrescar corresponder al Modelo de Exhibition.

Tiempo apoyado

Modo de Exhibisión
Resoluciones Frecuencia Vertical (Hz) Frecuencia Horizonte (KHz)
640x480	59.94
640x480	75
640x480	72.81
720x400	70.08
800x600	56.25
800x600	60.32
800x600	75
800x600	72.19
1024x768	60
1024x768	70.07
1024x768	75.03
1280x1024	60
1280x800	60
1440x900	60
1680x1050	60

Especificaion

Signos input	VGA DVI*	VGA compatible(analogo RGB Compuesto sync apoyado DDWG para Interface Visual Digital Single Link TMDS (DVI)
Compatibility	PC	Hasta 1680×1050@60Hz (No-entreface)
Conector	VGA DVI* Audio* Energía electrica	D-sub 15-pinzas DVI-D* Jaque de Fono Stereo Input A/C
Energía electrica	Voltage Consumo Modo de economía de energia electrica	Incorporada fuente universal de energia electrica: 100-240 VAC, 50/60 Hz Activo < 65 Watt Max. Standby < 3 Watt
Altavoz Interno		Altavoz × 2*
Entreface Nombre	Indicador LED	Activo - Azul Standby - Flash
Condición de operación	Temperatura Humedad	Operación: 5°C a 40°C 20% ~ 80% R.H.
Dimensiones	Físicas	487.7mm(W) × 408.5mm(H) × 172.8mm(D)
Peso neto	5.8 Kg ± 0.1
DDC		DDC2B
Administração de energiaelectrica		VESA DPMS
Reglamento (Certificaciones)	UL/CUL, FCC, CE
Otros		Sensor de luz*

Aviso: * DVI, Altavoz y Sensor de Luz son elementossonianales.
