L2041W - Monitor DGM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor LCD da 20 pollici
Marca	DGM
Modello	L2041W
Dimensioni schermo	20 pollici (diagonale)
Risoluzione massima	1680 x 1050 pixel (60 Hz)
Connettori di ingresso	VGA (D-Sub 15 pin), DVI-D (opzionale), ingresso audio 3,5 mm
Alimentazione	100-240 V CA, 50/60 Hz
Consumo elettrico	Attivo < 65 W, Standby < 3 W
Dimensioni (L x A x P)	487,7 x 408,5 x 172,8 mm
Peso netto	5,8 kg
Altoparlanti integrati	2 x 2 W (opzionale)
Sensore ottico (luminosità automatica)	Opzionale
Funzioni OSD	Luminosità, Contrasto, Fase, Orologio, Posizione H/V, Temperatura colore, Lingua, Volume, Sorgente, Reset
Regolazione automatica	Sì (tasto Auto)
Modalità risparmio energetico	Conforme VESA DPMS
Temperatura di funzionamento	da 5 a 40 °C
Umidità di funzionamento	20 % a 80 % UR
Certificazioni	UL/CUL, FCC, CE

Domande frequenti - L2041W DGM

Come accendere o spegnere il monitor DGM L2041W?

Utilizzare il pulsante Alimentazione situato sul pannello frontale. Il LED si accende in blu durante il funzionamento e in arancione in modalità standby.

Cosa fare se lo schermo rimane nero?

Verificare che il monitor sia acceso e che il cavo di alimentazione sia collegato. Assicurarsi che il computer non sia in modalità standby. Premere un tasto o muovere il mouse per riattivarlo. Se il problema persiste, provare con un altro cavo o un'altra sorgente.

Come regolare luminosità e contrasto?

Premere il tasto Menu per aprire l'OSD, quindi utilizzare i tasti + e - per navigare fino a Luminosità o Contrasto. Regolare con i tasti + e -.

Quale risoluzione massima supporta il L2041W?

La risoluzione massima raccomandata è 1680 x 1050 pixel a 60 Hz. Sono compatibili anche risoluzioni inferiori.

Come collegare un cavo DVI?

La porta DVI è opzionale. Collegare il cavo DVI-D al monitor e al computer. Quindi, nel menu OSD, selezionare Sorgente e scegliere DVI.

Il monitor ha altoparlanti integrati?

Sì, il modello può essere dotato di due altoparlanti da 2 W (opzionale). Il suono è regolabile tramite il menu OSD (opzione Volume).

Come pulire lo schermo LCD?

Utilizzare un panno morbido e asciutto. Non utilizzare mai solventi come alcol, diluente o benzene. Evitare di toccare lo schermo con le dita.

Cosa fare se l'immagine è sfocata o deformata?

Verificare che la risoluzione e la frequenza di aggiornamento corrispondano ai modi accettati (vedere tabella dei tempi). Utilizzare la funzione Regolazione Auto per ottimizzare automaticamente la visualizzazione.

Come ripristinare le impostazioni di fabbrica?

Nel menu OSD, navigare fino all'opzione Reset (Ripristina) e confermare. Questo ripristinerà le impostazioni predefinite.

Quali sono le importanti precauzioni di sicurezza?

Non posizionare oggetti bagnati sul monitor. Scollegarlo prima di collegare il cavo di alimentazione. Non aprire mai il contenitore (rischio di scossa elettrica). Evitare l'esposizione diretta al sole e ai liquidi.

MANUALE UTENTE L2041W DGM

Notifica 23
Informazioni per la sicurezza 23
Avvertenze 23

Contenuto della Confezione 23

Installazione dello Hardware 24

Ingrasso 24

Tasti di Controllo 24

Modalita Menu OSD (On-Screen Display) 25

Ricerca Guasti. 26

Sincronizzazione Supportata 26

Specifiche 27

Portugues 28

Aviso 28
Informacao de seguranca 28
Precaucao 28

Conteudo do pacote 28

Le informazioni di questo manuale possono essere di tanto in tanto alla preavviso.
- Per garantire la sicurezza nell'operazione di quello prodotto, leggere attendamente il seguente menu prima di usare il prodotto.

Informazioni per la sicurezza

• Non mettete alcuna casa bagnata sul monitor o sul cavo di alimentazione.
  Assicuratevi di spegnere il monitor prima di inseire il cavo di alimentazione nella presa.
• Assicuratevi di controllare che il cavo di alimentazione e gli altri cavi siano collegati saldamente e in modo corretto.
• Non cercate di aprire il monitor. Potreste subire lesioni da scosse elettriche. Per l'assistenza rivolgetevi al punto di acquisto.

Avvertenze

• Non esporre il monitor alla luce diretta del sole o al calore.
  Non versare liquidi sul monitor.
  Non usare il monitor quando dei prodotti elettronici o dei magneti operano nelle vicinanze.
  Non usare delle sostanze chimiche forti o dei detersivi solventi forti per pulire lo schermo del monitor. Passatevi sopra con un panno morbido e pulito con l'aggiunta di una soluzione dolce.
• Non mettete alcuna casa sobre il monitor. Una cattiva ventilazione potrebbe elevare la temperatura del monitor.
• Non usate le dita per toccare direttamente lo schermo LCD. Le impronte digitali contengolo olio e possono risultare difficili da pulire.

Contenuto della Confezione

Il nostro monitor LCD viene fornito completo delle seguenti voci. Assicuratevi che avete ricevuto il set completingo primo per l'uso. In caso contrario contattate il loro fornitore o negozio dove avete fatto l'acquisto. Infine ritenetevi liberi di contattarci.

1. Monitor LCD TFT da 20"
2. Cavo di Alimentazione
3. Cavo VGA
4. Cavo Audio
5. Cavo DVI

6. Manuale d'Uso

7. La funzione audio è opzionale.

8. Il cavo di DVI è optional.

Installazione dello Hardware

Maneggiate il nostro monitor LCD con molta cura, è un prodotto molto fine, ma delicato e facile a rompersi. Spegnete la corrente dellLCD e del PC prima d'installarlo. Seguite i nostri passi per l'infallazione un passo perolta.

Ingresso

Ingresso CA: è per il collegamento del cavo di alimentazione.

Porta VGA: Serve per il collegamento del cavo segnale D-Sub a 15 pin.

Porta DVI: Questo si più collegare con il Cavo segnali DVI.

Audio In: Questo si può essere collettore alla risorsa del suono audio-out del PC.

*NOTA: Le funzioni DVI e Audio sono funzioni opzionali.

Tasti di Controllo

Sono a disposizione 5 tasti che servono per la configurazione del monitor, incluso "Regolazione Auto", "Menu OSD", "Alimentazione", "Modificazione <-> ", "Modificazione <+> ". Le seguenti descrizioni spiegano quosti tasti.

Regolazione Auto (Funzione)

Tasto Selezione Funzione: Questo tasting serve per la selezione delle funzioni di controllo in su A nell'OSD.

Tasto Rapido: Premere quello tasto per applicare le configurazioni del monitor automaticamente.

Menu (Funzione)

M Tasto Selezione Funzione: Questo tasto serve per la selezione delle funzioni di controllo in giu nell'OSD.

Tasto Rapido: Premere quello tasto per aprir il menu di scelta rapita OSD.

Alimentazione: Accendere e spegnere l'alimentazione LCD. quando l'alimentazione è accesa, la luce si illumina in verde, Standby è indicato in arancione.
- Modificazione < -> : Diminuisce il valore dell'opzione nel menu OSD.
+ Modificazione < + > : Aumenta il valore dell'opzione nel menu OSD.

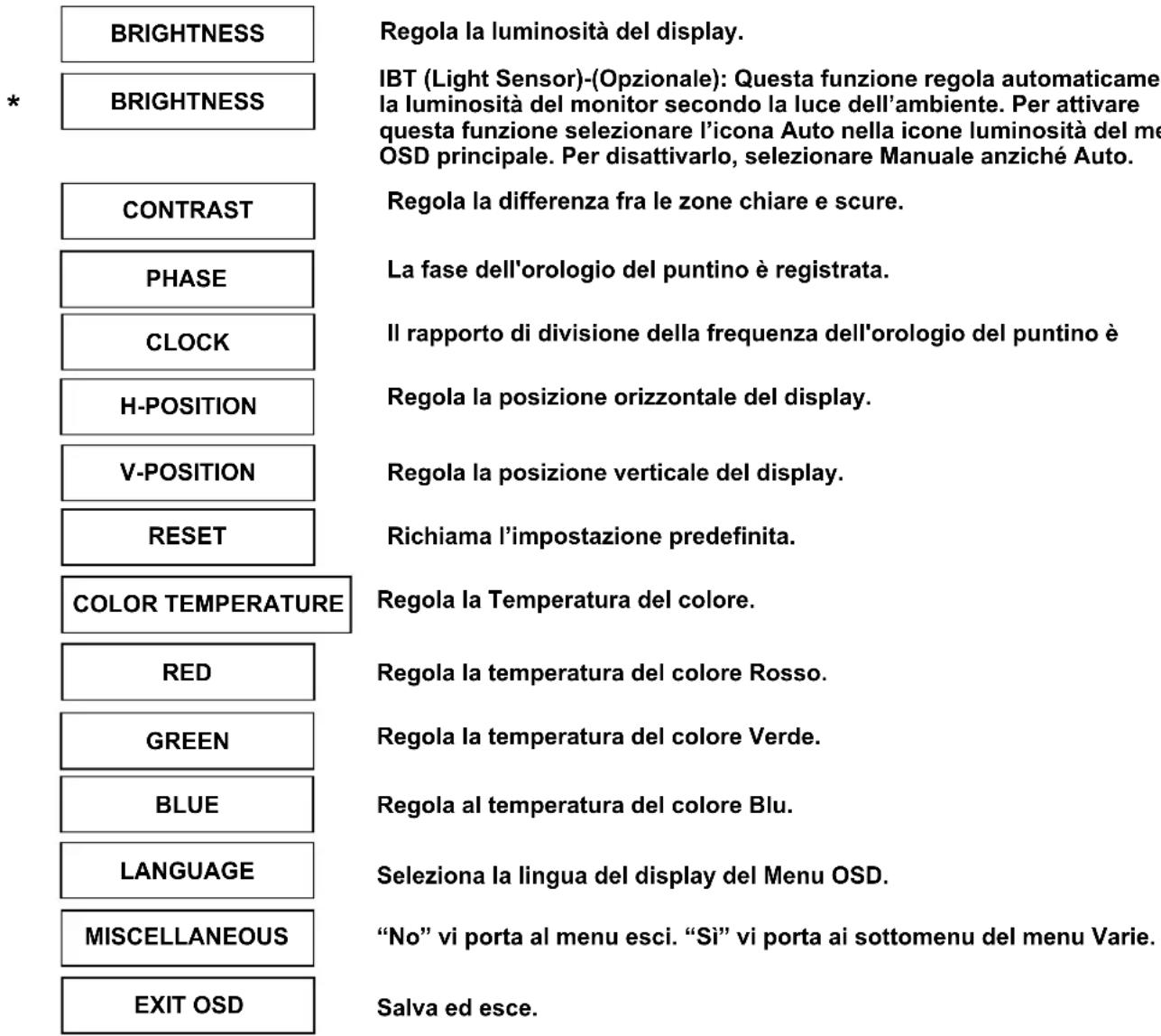

Modalità Menu OSD (On-Screen Display)

Premere il tasting OSD per accedere menu, poi premere I tasti Aumentare / Diminuire per eseguire la regolazione.

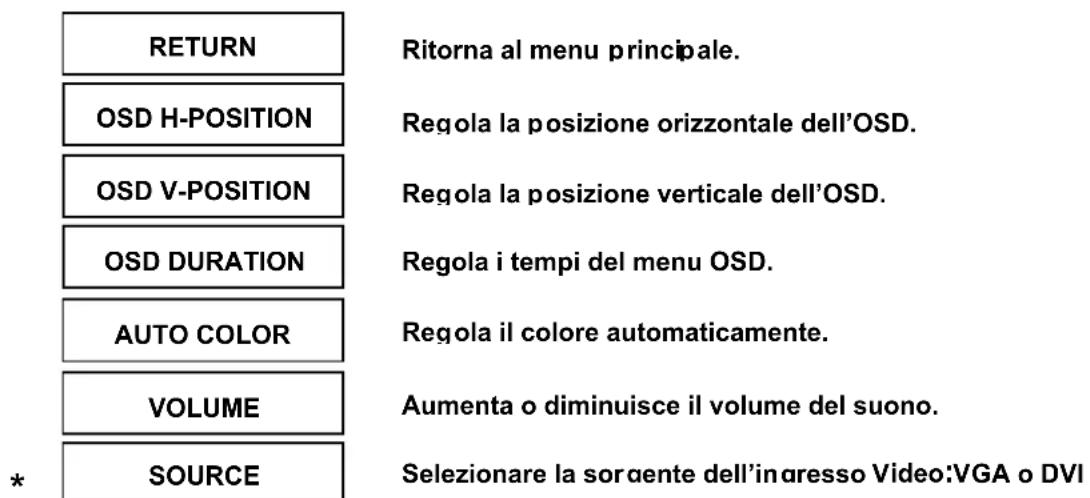

VARIE

Avviso: Sorgente è opzionale.

Ricerca Guasti

Se incontrate dei problemi nell'uso di quesdto prodotto, assicuratevi che il monitor sia stato installato nel modo corretto.

Sullo schermo non appeare alcuna figura.

Controllare: 1. Modalità risparmio corrente. Premere un tasto qualsiasi e spostare il mouse per disattivare但这a modalità.

1. Pin del connettore del cavo segnali. Se quale pin è piegato o manca, consultate il punto dove avete fatto l'acquisto.

Le parole appaiono troppo scure o troppo chiare

Controllare: Uso del Menu OSD per regolare la Luminosità.

' Quando si deve regolare il monitor?

Controllare: Se la risoluzione della frequenza è stataambiata.

. Il Testo che appare sullo schermo non è bianro.

Controllare: Assicurarsi che la risoluzione o il tasso di refresh si combinino con la Modalità del Display.

Sincronizzazione Supportata

Modalità del Display
Risoluzione Freqenza Verticale (Hz) Frequenza Orizzontale (KHz)
640x480	59.94
640x480	75
640x480	72.81
720x400	70.08
800x600	56.25
800x600	60.32
800x600	75
800x600	72.19
1024x768	60
1024x768	70.07
1024x768	75.03
1280x1024	60
1280x800	60
1440x900	60
1680x1050	60

Specifiche

Segnali d'ingresso	VGA DVI*	RGB analogico VGA compatible Composite Sync supportato Single Link TMDS Digital Visual Interface (DVI) - DDWG compatible
Compatibilità	PC Fino a 1680X1050@60Hz	z (Non-interallacciato)
Connettori	VGA DVI* Audio* Alimentazione	D-Sub a 15-Pin DVI-D* Presa Stereo Ingresso CA
Alimentazione	Tensione Consumo Modo risparmio energetico	Alimentatore universale incorporeto: 100-240 VAC, 50/60 Hz Attivo < 65 Watt Mass. Standby < 3 Watt
Altoparlanti Interni		Altoparlante x 2*
Interfaccia Utente	Indicatore LED Attivo	Blu Standby - Flash
Condizioni di Funzionamento	Temperatura Umidità	Operativa: 5 a 40°C 20% ~ 80% UR.
Dimensioni	Fisiche 487.7mm(L) x 408.5mm	mm (A) x 172.8mm (P)
Peso Netto	5.8 Kg ± 0.1
DDC		DDC2B
Risparmio Energetico		VESA DPMS
Certificazioni	UL/CUL, FCC, CE

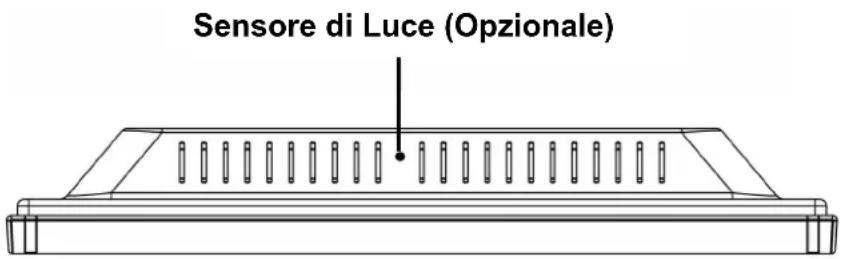

Altro		Sensore di Luce*

Avviso: * DVI, Altoparlanti e Sensore di Luce sono opzionali.
