Type de produit	Enregistreur vidéo numérique (DVR) 4/8 canaux
Marque	Nedis
Modèle	AHDR204CBK
Dimensions (L x l x H)	255 x 215 x 45 mm
Poids (sans disque dur)	Moins de 1,5 kg
Alimentation	12 VDC, consommation inférieure à 15 W (sans disque dur)
Système d'exploitation	Linux intégré
Codage vidéo	H.264
Formats vidéo pris en charge	AHD, IPC, CVBS, TVI, CVI (5 en 1)
Résolution d'enregistrement	Jusqu'à 1080p (4/8 canaux)
Fréquence d'images	PAL : 1-25 ips, NTSC : 1-30 ips
Interfaces	2x USB, RS485, SATA (max 8 Go), VGA, HDMI, CVBS, BNC (4/8), entrée/sortie RCA
Modes d'enregistrement	Automatique, manuel, programmé, détection de mouvement, alarme
Fonctions réseau	TCP/IP, UDP, PPPoE, DHCP, DDNS, NTP, P2P Cloud, application N_EYE Pro
Accès mobile	iOS/Android via application N_EYE Pro
Température de fonctionnement	-10 °C à 55 °C
Humidité de fonctionnement	10 % à 90 %
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les produits abrasifs.
Sécurité	Changer le mot de passe par défaut (admin/admin) dès la première connexion. Utiliser un mot de passe fort.
Pièces détachées et réparabilité	Disque dur SATA remplaçable (max 8 Go). Aucune autre pièce détachée spécifiée par le fabricant.

FOIRE AUX QUESTIONS - AHDR204CBK NEDIS

Comment connecter les caméras au DVR ?

Connectez les caméras à l'enregistreur avec des câbles coaxiaux à l'aide des connecteurs BNC. Utilisez le répartiteur d'alimentation pour alimenter les caméras.

Quel est le nom d'utilisateur et mot de passe par défaut ?

Le nom d'utilisateur par défaut est admin et le mot de passe par défaut est admin. Il est fortement recommandé de les changer dès la première connexion.

Comment configurer l'enregistrement programmé ?

Allez dans le menu principal > Configuration d'enregistrement > Planning. Sélectionnez le canal, puis le type d'enregistrement (Ordinaire ou Mouvement) et faites glisser pour définir les créneaux horaires. Vous pouvez copier la programmation sur d'autres caméras.

Comment accéder au DVR depuis mon smartphone ?

Assurez-vous que le DVR est connecté au routeur. Téléchargez l'application N_EYE Pro (iOS/Android). Créez un compte ou utilisez la session locale. Ajoutez le périphérique en scannant le QR code P2P Cloud ou en entrant les paramètres réseau.

Que faire en cas d'arrêt soudain du système ?

Lors d'un arrêt soudain, l'enregistrement vidéo est automatiquement sauvegardé. Au redémarrage, le DVR reprend son statut antérieur. Évitez les arrêts forcés pour protéger le disque dur.

Comment lire les enregistrements précédents ?

Dans le menu contextuel, choisissez Lecture. Une interface avec une ligne de temps par canal apparaît. Les zones colorées indiquent les types d'enregistrement. Double-cliquez sur un point pour lire, utilisez la molette pour zoomer.

Comment activer la détection de mouvement ?

Allez dans Menu principal > Réglage du système > Mode de sortie > Détection mouvement. Activez-la, réglez la sensibilité et définissez les actions (enregistrement, email, etc.). Vous pouvez aussi définir une zone de détection (masque de mouvement).

Quels types de signaux vidéo sont supportés ?

Ce DVR supporte les signaux AHD, IPC, CVBS, TVI et CVI (5 en 1). Il s'adapte automatiquement à la résolution fournie par la caméra.

Comment sauvegarder des enregistrements ?

Vous pouvez sauvegarder via un périphérique USB connecté au port USB du DVR ou via le réseau en utilisant l'application ou l'interface web. Allez dans le menu Lecture, sélectionnez Sauvegarde.

Que faire si j'oublie le mot de passe administrateur ?

Consultez la notice complète pour la procédure de réinitialisation. Généralement, un contact avec le support technique ou une réinitialisation matérielle peut être nécessaire. Aucune procédure simple n'est décrite dans ce manuel.

MODE D'EMPLOI AHDR204CBK NEDIS

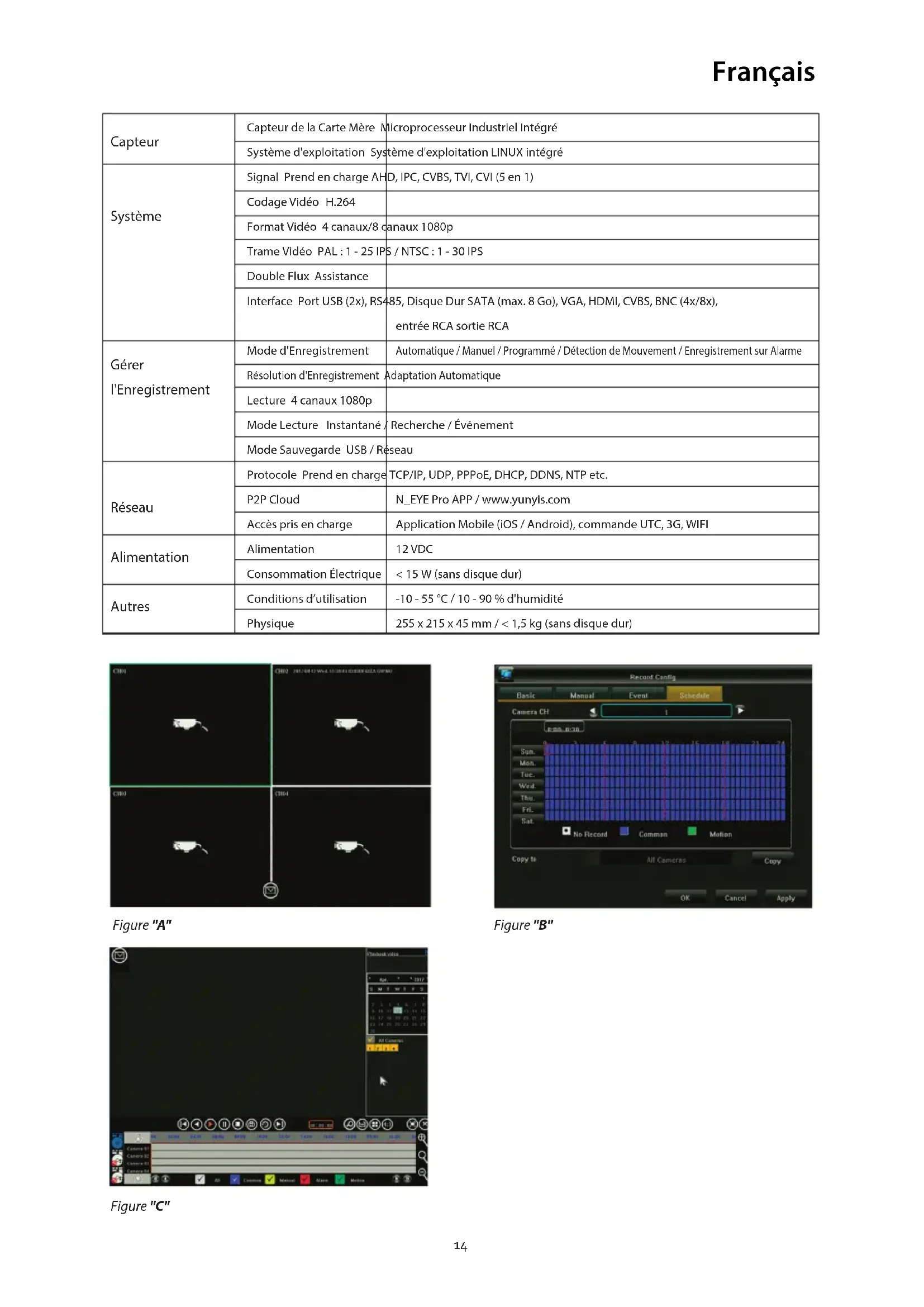

Captor	Capteur de la Carte Mère	Microprocesseur Industriel Intégré
	Système d'exploitation Système d'exploitation LINUX intégré
Système	Signal Prend en charge AHD, IPC, CVBS, TVI, CVI (5 en 1)
	Codage Video H.264
	Format Video 4 canaux/8 canaux 1080p
	Trame Video PAL : 1 - 25 IPS / NTSC : 1 - 30 IPS
	Double Flux Assistance
	Interface Port USB (2x), RS485, Disque Dur SATA (max. 8 Go), VGA, HDMI, CVBS, BNC (4x/8x), entrée RCA sortie RCA
Gérer l'Enregistrement	Mode d'Enregistrement	Automatique / Manuel / Programmé / Détection de Mouvement / Enregistrement sur Alarme
	Résolution d'Enregistrement	Adaptation Automatique
	Lecture 4 canaux 1080p
	Mode Lecture Instantané / Recherche / Événement
	Mode Sauvegarde USB / Réseau
Réseau	Protocole Prend en charge	TCP/IP, UDP, PPPoE, DHCP, DDNS, NTP etc.
	P2P Cloud	N_EYE Pro APP / www.yunis.com
	Accès pris en charge	Application Mobile (iOS / Android), commande UTC, 3G, WIFI
Alimentation	Alimentation	12 VDC
	Consommation Électrique	< 15 W (sans disque dur)
Autres	Conditions d'utilisation	-10 - 55 °C / 10 - 90 % d'humidité
	Physique	255 x 215 x 45 mm / < 1,5 kg (sans disque dur)

Figure "A"

• Connectez les caméras à l'enregistreur avec les câbles coaxiaux, à l'aide du connecteur BNC
• Utilisez le répartiteur d'alimentation pour alimenter les caméras
• Connectez le DVR à une TV ou un moniteur avec le connecteur de votre choix
• Connectez la souris avec le port USB
• Connectez l'enregistreur à internet à l'aide d'un câble Ethernet (si vous le souhaitez)
• Enfin, mettez l'enregistreur sous tension avec l'adaptateur secteur inclus

2. Mise en route

Appuyez sur le bouton démarrer et assurez-vous que la TV/le moniteur est réglé(e) sur la bonne source d'entrée. Celui-ci/Celle-ci affiche alors l'écran d'observation en temps réel, comme illustré par la figure « A »:

3. Navigation

Cliquez n'importe où avec le bouton droit de la souris pour accéder au « Menu contextuel »

À la première tentative, la connexion est requise. Le nom d'utilisateur par défaut est admin, le mot de passe par défaut est

1. Utilisez le bouton gauche de la souris pour naviguer dans le menu, cliquez dans le menu avec le bouton droit de la souris pour revenir en arrière.

4. Arrêt

• Cliquez n'importe où avec le bouton droit de la souris pour accéder au « Menu contextuel », CHOISSE « Arrêter le système » et « Fermer », ou
• Appuyez longuement sur le bouton de démarrage du panneau avant (ce n'est pas recommandé car cela pourrait endommager le disque dur).

5. Récupération

Lors d'un arrêt soudain du système, l'enregistrement vidéo sera automatiquement enregistré et après le redémarrage, l'enregistreur reprendra automatiquement au statut qu'il avait avant la mise hors tension.

6. Enregistrement

Dans le menu Config Enregistrement vous pouvez définir la programmation de l'enregistrement pour chaque caméra. Sélectionnez le mode d'enregistrement et cliquez sur les intervalles de temps individuels ou faites glisser pour définir un créneau hors-horaire plus long ou couvrir plusieurs jours à la fois. Blanc signifie qu'aucun enregistrement ne sera fait dans ce créneau hors-horaire, bleu signifie enregistrement constant et vert signifie que l'enregistrement ne sera activé qu'après la détection de mouvement.

Une fois qu'une programmation est finie, elle peut facilement être copiée sur une ou plusieurs caméras. Voir la figure « B »

7. Détection de mouvement

Dans menu contextuel, menu principal, paramètres du système, mode de sortie, la détection de mouvement peut être activée et différents paramètres peuvent être programmés :

• 3 réglages de sensibilité différents.
• L'action ou les actions exacte(s) à effectuer: enregistrer un ou plusieurs canaux, prendre un cliché, envoyer un e-mail ou afficher en plein écran laamera déclenchée.
• Réglage de zone (masque de mouvement): s'il est sélectionné, seul un mouvement dans les zones en surbrillance déclenché la ou les actions définies.

8. Lecture

Lorsque vous regardez les enregistrements précédents, l'interface apparaît comme dans la Figure « C » :

Les 4 lignes de temps en gris au bas représentent les 4 canaux différents. Les zones de couleurs différentes indiquent les différents types d'enregistrement (programme, manuel, alarme ou déclenché par détection de mouvement).

Faites glisser la ligne de temps vers la gauche ou la droite pour faire défiler le temps, utilisez la molette de défilement de la souris pour faire un zoom sur la ligne de temps.

Double-cliquez sur un point précis de la ligne de temps pour lire l'enregistrement à partir de l'heure sélectionnée.

9. Application mobile

Pour accéder au DVR sur votre smartphone, assurez-vous que le DVR est connecté au routeur et que le réseau est configuré correctement. Téléchargez et ouvrez l'application « N_EYE PRO », identifiez-vous ou enregistrez votre compte, ou utilisez la session locale si vous avez juste besoin d'un accès au réseau local. Ajoutez le périphérique en utilisant le signe plus et sélectionnez Périphérique sur Réseau. Scannez le QR tag indiqué sur le DVR sous P2P Cloud ou copiez les paramètres réseau demandés. L'application détecte automatiquement le nombre de caméras sur le DVR. Après avoir sauvegardé, vous verrez toutes les caméras qui ont été ajoutées. Dans le coin supérieur droit, certaines caméras peuvent être activées et désactivées. L'application inclut d'autres options comme la lecture et l'enregistrement manuel sur smartphone.

Couleur de l'Image	Luminosite
	Contraste
	Chroma
	Saturation
Paramètres du Mode Video	AHD
	TVI
	AUTO
	CVI
E Zoom (électronique)	Cliquez sur l'image en bas à droite et faites glisser pour l'agrandir
Commande PTZ	ne s'applique pas à nos camères
Requête Video	Sélectionnez la date, laamera et recherche des enregistements en bas dans la ligne de temps
	Pause/Lecture Mettez la video en pause/lecture
	Arrêt Arrêtez la réserve, tous lesrans fermés
	Avance / Retour rapide / avances / Retours rapides de la réserve
	Lent / Rapide Lisez la video en le de 1X/2X/4X/8X/16X
	Mode partage d'écran Passée / lecture en mode partage d'écran
	Sauvegarde Accédez à la perte de sauvage de
	Perfection Capturez l'image de la canal séctionné
	Plein Écran Cliquez une fois pour activer le mode plein écran
	E Zoom (électronique)	Utilissez la souris pour dessiner la zone pour faire un zoom avant dans le coin inférieur droit
	Quitter Lecture Quittez la plèse de lecture, returnez à la page d'aperçu
Menu principal	Sauvegarde
	Configurationd'Enregistrement	Basique / Manuel / Événement	Canal	Le canal par défaut est le canal 1, veillez selectionner le canal correspondant à configurer.
			Type de flux	Le flux videoe représentée une video séparée, le flux composite représentée la video et l'audio
			Qualité videoe	Pour désirer une qualité d'image différente en fonction de vos besoins.
			Résolution	Automatique, en fonction du signal foumi par laamera pour identifier la résolution correspondante.
			Limite de débit binaire	Vous peuvent désirer des valeurs différentes dans les options gauche et croite. Il est également possible de définir cette limite vous-même.
			Fréquence de trame	Vous peuvent désirer une valeur différente dans la partie gauche et croite. La valeur par défaut est « Fréquence de trame maximale » .
		Planning	Canal	Sélectionné laamera pour laquelle vous pouze définir la programmation de l'enregistrementAT.
			Sélectionné le type d'enregistrement souhaité (Aucun, Ordinaire ou Mouvement)
			Cliquez et faites glisser pour définir la programmation pour l'ensemble de la semaine
			Une fois la programmation configurée, copiez-la sur d'autresCAMARAS si nécessaire.
	Réglage duSystème	Mode de Sortie	Menu Sortie	Nom de la Camerà	Ce nom est indiquédans l'angle supérieur gauche de l'affichage du canal.
				Mosaïque decamères	Définissez jusqu'à 4 zones couvertes qui sontbloquées dans l'enregistrement (pour des raisonsde sécurité/confidentialité).
				Perte Vidéo	Définissez l'action requise lorsqu'une perte designal est déetectée.
				Détection mouvement	Réglez la sensibilité.
					Définissez l'action ou les actions requise(s), par exemple enregistrer un ou plusieurs canaux, passer en mode plein écran.
					Réglage de zone (masque de mouvement): seulun mouvement dans les zones en surbrillancedéclenché l'enregistrement.
				Réglages de Couleur	Réglez la luminosité, le contraste, le chroma et la saturation pour chaque canal individuellement.
			Configuration desortie	Transparenc du Menu	Définissez la transparencie de l'amère-plan des éléments du menu.
				Heure de mise enveilde l'écran	Réglez l'heure à laquelle l'écran s'est int automa-tiquement
				Résolution	Définissez la résolution envoyée sur la sortie VGA et HDMI"

Menu principal	Réglage du Systeme	Configuration du Systeme	Nom du Périphérique
			Déconnexion Automatique
			Norme Video
			Langue
			Heure Système
			Format de Date
			Format de l'Heure
			Fuseau horaire
			Heure d'Eté
		Gestion des utilisateurs	Ajouter un Utilisateur
			Supprimer un Utilisateur
			Modifier l'utilisateur
			Autorisation de l'Utilisateur
		Informations de Version
		Mise à jour du système
	Gestion du Disque Dur	Type de Disque	Affiche le code du modele de produit
		Capacité du Disque	Indique la capacité totale disponible du disque
		Space Libre	Montre la capacité restante sur le disque
		Statut	Statut de fonctionnement actuel du disque
		Initialisé le disque dur	Démarrez l'opération de formatage de disque (necessaire avant la première utilisation)
	Paramètres Réseau	Basique	Type de carte réseau	Choisissez différentes cartes réseau en fonction de vos besoins
			Obtenez l'adresse IP automatiquement
			Effectuez la mise à jour	Vous pouvez renouveler un bail DHCP
			Adresse IP
			Masque de sous-réseau
			Passerelle
			Adresse MAC	Affichez l'adresse physique de l'interface réseau actuelle, ne peut pas être modifiée.
			Mode WLAN	Carte réseau multiple nécessaire à la configuration du routeur par défaut, possibilité de visiter le réseau externe via ce canal.
		Config Avancée	Définissez les paramètres DDNS
			Paramètres E-Mail
			PPPOE
			Réglage du port
	Gestion d'Alarme	Entrée d'Alarme	Canal
			Statut d'Alarme
			Heure d'Alarme
			Mode de liaison
			Copiez sur d'autres canaux
		Sortie d'Alarme	Canal
			Retard d'Alarme de Sortie
			Heure d'Alarme
			Copiez sur d'autres canaux
		Configuration d'Exceptions
Informations Systeme	Statistiques de Flux
	Informations du Journal
	Configuration d'Exportation
	Configuration d'Importation
