KÄYTTÖOHJE AHDR204CBK NEDIS

Anturi	Pääkortin anturi Teollinen	upotettu mikroprosessori
	Käytöjärestelmä Upotettu	LINUX-käytöjärestelmä
Järestelmä	Signaali Tuki: AHD, IPC, CVBS, TVI, CVI (5 in 1)
	Videokoodaus H.264
	Videon muoto 4CH/8CH 1080p
	Videon kuvamäärä PAL: 1-25 kuvaas/s / NTSC: 1-30 kuvaas/s
	Kaksoissuoratoisto	Tuki
	Liitäntä USB-portti (2x), RS4	485, SATA-kiintolevy (enintään 8 Gt), VGA, HDMI, CVBS, BNC (4x/8x), RCA-tulo, RCA-lähtö
Tallennuksen hallinta	Tallennustila Automaatinen/manuaalinen/ajastetu/liikkeentunnistus/hälytystallennus
	Tallennustarkkuus Automaatinen sopeutus
	Toisto 4CH 1080p
	Toistotila Heti/haku/tapahtuma
	Varmuuskopiointitila	USB/verkko
Verkko	Protokolla Tuki: esimerkiki	TCP/IP, UDP, PPPoE, DHCP-DDDNS-NTP
	P2P-pilvi	N_EYE Pro -sovellus / www.yunis.com
	Tuettu käytö	Mobilisovellus (iOS/Android), UTC-ohjaus, 3G, WIFI
Teho	Teho	12 VDC
	Virrankulutus	< 15 W (ei kiintolevyä)
Muut	Käytöolosuheet	-10...55 °C / ilmankosteus 10-90 %
	Fyysiset tiedot 255 x 215 x 45 mm / < 1,5 kg (ilman kiintolevyä)

Kuva "A"

Kuva "B"

Kuva "C"

1. Liiitantä

-Liita kamerat tallentimeen koaksiaalikaapeleilla kaytttaen BNC-liitantaa
- Käytä virranjakajaa kameroiden virtälähteenna
-Liita DVR television tainayttoon kaytttaen ensisijaista liantanta
-Liitta hiri USB-liitantaan
- Yhdistä tallennin Internetiiin Ethernet-kaepellla (halutessasi)
- Käynnista tallennin lopulta mukana toimitetulla virtasovittimella

2. Käynnistys

Paina käynnistyspainiketta ja varmista, etta tevisiossa/naytössa on valittu oikea tulolähde. Reaaliaikainen seurantanäytö avau tuu, kuten kuvassa A:

3. Siirtyminen

Voit avata pikavalikon napsauttamalla mitä tahansa kohtaa hiiren kakkospainikkeella.

Ensimmäisellä kerralla kirjautuminen on pakollista. Oletuskäytäjanimi on admin ja oletussalanasana on 123456.

Voit siirtyä valikossa hiiren ykköspainikkeella ja palata takaisinpän napsauttamalla valikkoa hiiren kakkospainikkeella.

4. Sammutus

• Avaa pikavalikko napsauttamalla mitä tahansa kohtaa hiiren kakkospainikkeella ja valitse Sammuta järvestelmä ja Sulje tai

• paina etupaneelin kännistyspainiketta pitkään (ei suositella, koska kiintolevy saattaa vahingoitttua)

5. Palautus

Jos virta katkeaa yllattäen, tallennettava video tallennetaan automaattisesti, ja uudelleenkäynistymisen jälkeen tallennin palaa automaattisesti sammumista edeltäeneseen tilaan.

6. Tallennus

Tallennusmaaitykset-valikossa voit märittä kunkin kameran tallennusajustuksen. Valitse haluamasi tallennustila ja napsautyksittäisi aikoja tai valitse pidempi aika tai useita paiviä kerralla vetamällä. Valkoinen vär tarkoittaa, että kyseisenä aikana eie tallennuksia, sininen vär tarkoittaa jatkuvaa tallennusta ja vihrea tarkoittaa, etta tallennus aktivoituau ainoastaan, jos liikettahavaitaan.

Kun ajastus on valmis, sen voi kopioida helposti muille kameroille.

Katso kuvaa B

7. Lijkkeentunnistus

Valitsemalla pikavalikosta Päävalikko - Järjestelmäasetukset - Lähtötila voit ottaa käyttoön liikkeentunnistuksen ja ohjelmoida assetuksia:

-3 herkkyysasetusta

• tarkat toiminnot: yhden tai uean kanavan tallennus, otoksen ottaminen, sahköpostin lahettäminen tai käynistyneen kameran kok noyton nayttäminen.
• Alueasetus (liikemaski): jos tamä valitaan, vain korostetuilla alueilla oleva like käynistää märitetyt toiminnot.

8.Toisto

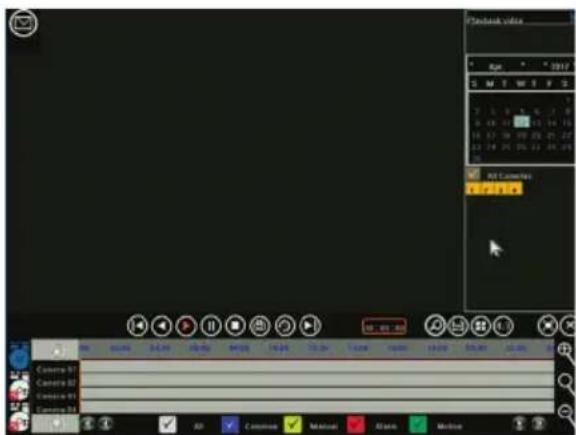

Katseltaessa aiempia tallenteita käytölliittymä on kuten kuvassa C:

Alareunan 4 harmaata aikajanaa edustavat neljäa kanavaa. Eri variset alueet osoittavat eri typpista tallennusta (ajastetu, manu aalinen, halytys tai liikkeentunnistuksen kaynnistamä).

Voit siirtyä ajassa vetämllä aikajanaa vasemmalle tai oikealle ja zoomata aikajanaa hiiren vierityspainikkeella.

Voit toistaa tallenteen tietysta ajankohdasta alkaen kaksoisnapsauttamalla kyseistä aikaa.

9. Mobiilisovellus

Jos haluat kaytttae DVR-tallenninta alypuhelimesta, varmista etta DVR on yhtydessa reitttimeen ja verkko on märiretty oikein. Lataa ja avaa N_EYE PRO -sovellus, kirjaudu sisään, reckisteröi tili tai kaytpaikallista kirjautumista, jos kirjautuminen paikallisesta vergksta riittäa. Lisälaite plusmerkin avulla ja valitse Network Device (Verkkolaite). Skannaa DVR-tallentimessa P2P Cloud -kohdassa nakyvá QR-koodi tai kopioi pyydetyt verkon parametrit. Sovellus tunnistaa kyseissess DVR-tallentimessa olevien kam eroden märän automaattisesti. Tallentamisen jälkeen næt kaikkis lisät kamerat. Voit kaynnistaa ja sammuttaa kameroita oikeasaYLakulmasta. Muita sovelluksen ominaisuksia ovat toisto ja manuaalinen tallennus alypuhelimesta.

Kuvan väri	Kirkkaus
	Kontrasti
	Chroma
	Kylläisysys
Videotilan asetukset	AHD
	TVI
	AUTO
	CVI
Sähköinen zoomaus	Lähennä napsauttamalla ja vetämälä kuvan oikeaa alakulmaa
PTZ-ohjaus	ei koske kameroitamme
Videokysely	Valitse päävys ja kamera ja hae tallenteita alareunan aikajanolta
	Taulo/toisto Keskeytä tai tois	en video
	Pysäytys Pysäytä video, kaik	to ot sulke	utuvat
	Kelaus eteenpäin / taaksepäin	vi	teen- tai taaksepäin
	Hidas/nopea Tolsta video no	x/2X/4X/8X/16X
	Näytön jakotila Silry toistø	jakotilaan
	Varnuuskopointi Avaa varm	sopointis	vu
	Kuvaa Tallenna kuva valitul	alvalta
	Koko näytö Avaa kuva koko	ön yhde	ellä napsautukella
	Sähkönen zoomaus Lähenna	sauuttamalla	la ja vetämälä kuvan oikeaa alakulmaa
	Sulje toisto Sulje tositosivu	esikatselusivulle
Päävalikko	Varnuuskopointi
	Tallennusmääri-tykset	Perus/manuaalin-en/tapahtuma	Kanava	Oletus on kanava 1, valitse määritetävä kanava.
			Suoratoistón typpi	Videoon suoratoistó tarkoittaa erillistä videota, yhdistelmäsuoratoistó videoeta ja äänä
			Videolaatu	Valitse kuvanlaatu tarpeen mukaan.
			Resolutuio	Automaattinen kamerasta tulevan signaalin tarkkuuden mukaan.
			Bittinoeusrajoitus	Voit valita arvoja vasemman- ja oikeanpuoleisista asetukista. Tämä ranjan voi määrittä myö itse.
			Kuvatajuus	Voit valita arvoja vasemman- ja oikeanpuoleisista asetukista. Oletus on Täysi kuvataajuus.
		Aikataulu	Kanava	Valitse kamera, jonka tallennusajastuksen haluat määrittä.
			Valitse haluamasi tallennuksen typpi (Ei, Yleinen tai Liike)
			Määrätä koko viikon ajastukset napsauttamalla ja vetämälä
			Ajastukset voi kopioida sen jälkeen tarvittaessa muihinkin kameroihin.
	Järestelmäasetu	Lähtötila	Valikon lähtö	Kameran nimi	Tämä nimi näkyk kanavanäytön vasemmassa yläkumassa.
				Kameramosaikkki	Määrätä enintään 4 aluetta, jolita ei tallenneta (turvallisius-/yksityssyyssjä).
				Videon katkeaminen	Määrätä toiminto silta varalta, atta signaali kattea.
				Liikeentunnistus	Määrätä herkkyts.
					Määrätä tarvittavat toimet, kuten yhden tai usean kanavan tallennus tai kuvan näytäminen koko näytöss.
					Alueasetus (liikemaski): vain korostetuilla alueilla oleva liike käynnistä tallennuksen.
				Väriausetukset	Määrätä kunkin kanavan kirkkaus, kontrasti, chroma ja kylläisys erikseen.
			Lähtömääritykke	Valkon läpinäkyvys	Määrätä valikkokohteen taustan länpänykyyss.
				Näytönsäätäjän alika	Määrätä, milloin näytö sommuu automaattisesti
				Resolutuio	Määrätä VGA- ja HDMI™-lahtöllitäntöjen lähystarkkuus

Pävalikko	Järjestelmäasetus	Järjestelmän määritykset	EEnhedsnavn
			Automatisk Udlogning
			Videostandard
			Sprog
			Systemtid
			Dataofloat
			Tidsformat
			Tidszone
			Sommertid
		Käytäjähallinta	Tilfoj bruger
			Slet Bruger
			Rediger bruger
			Brugergodendelse
		Versiotiedot
		Järjestelmän päävitys
	Kiintolevyn hallinta	Levyn typpi	Näytää tuotemallin koodin
		Levyn kapasiteetti	Näytää levyn käytettävissä olevan kokonaistilan
		Vapaa tila	Näytää levyn jäljellä olevan tilan
		Tila	Levyn nykyinen toimintatila
		Alusta kiintolevy	Aloita levyn alustus (tehtävä ennen ensimmäistä käättökertaa)
	Verkon parametrit	Perus	Verkkokortin typpi	Valitse verkkokortti tarpeen mukaan
			Hae IP-osoite automaattisesti
			Päivitä	DHCP-luvan voi hankkia uudelleen
			IP-osoite
			Aliverkon peite
			Yh Dyskäytävä
			MAC-osoite	Näytä nykyisen verkkollitannän fysinen osoite. Tätä ei voi muuttaa.
			WLAN-tila	Oletusreittitten määritystä varten tarvitaan useita verkkokortteja. Ulkosta verkkoa voi käättä tämän kanavan kautta.
		Lisämäritykset	Määrità DDNS-parametrit
			Sähköpostiasetukset
			PPPOE
			Porttiausetus
	Hälytysten hallinta	Hälytystulo	Kanava
			Hälytyksen tila
			Hälytsaika
			Yhteystila
			Kopioi muille kanaville
		Hälytys	Kanava
			Lähtöhälytskysen viive
			Hälytsaika
			Kopioi muille kanaville
		Poikkeusten määritys
Järjestelmätedot	Suoratoistotilastot
	Lokitiedot
	Vie määritykset
	Tuo määritykset
