BEDIENUNGSANLEITUNG AHDR204CBK NEDIS

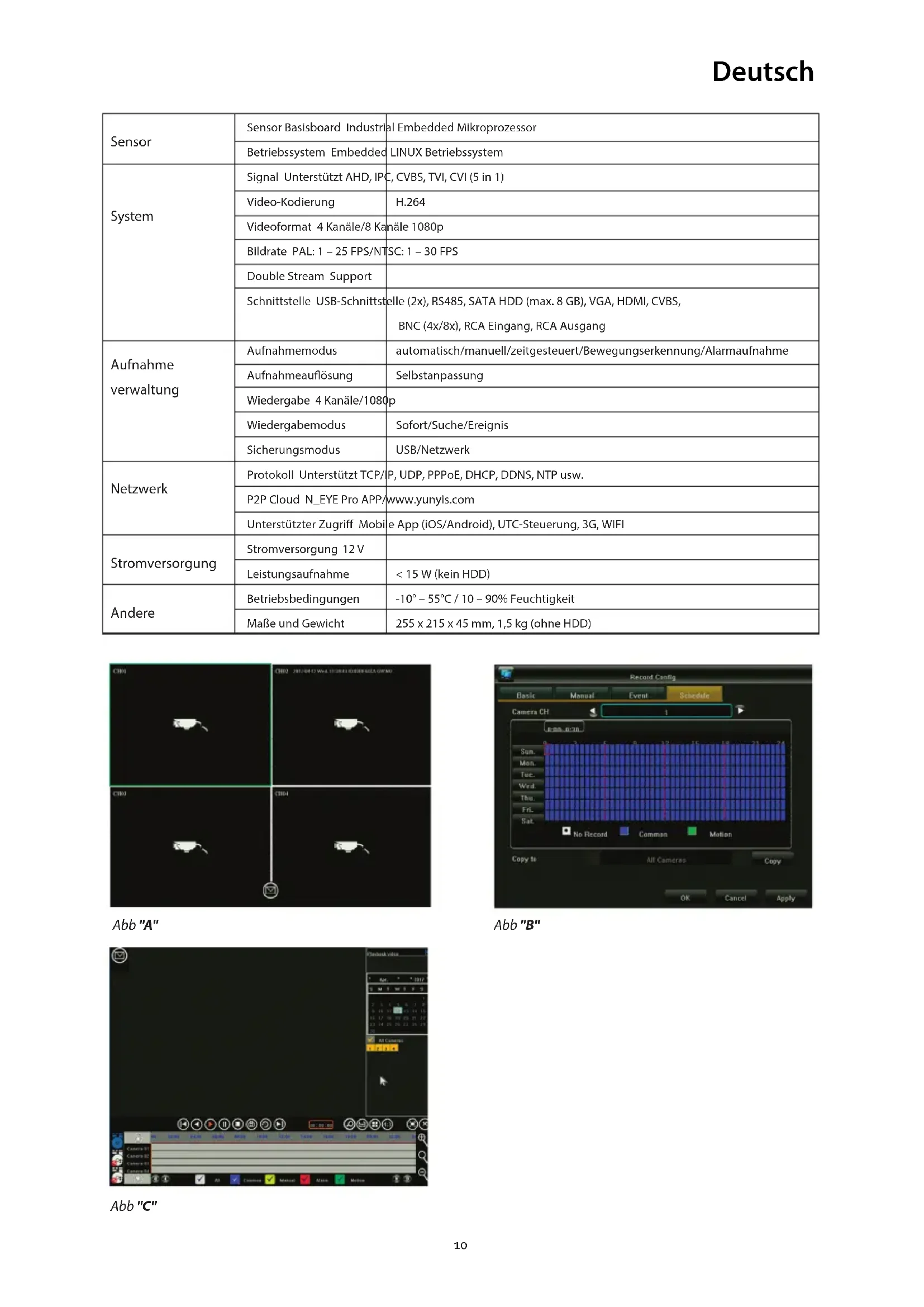

Sensor	Sensor Basisboard Industrial Embedded Mikroprozessor
	Betriebssystem Embedded	LINUX Betriebssystem
System	Signal Unterstützung AHD, IPC, CVBS, TVI, CVI (5 in 1)
	Video-Kodierung	H.264
	Videoformat 4 Kanäle/8 Kanäle 1080p
	Bildrate PAL: 1 – 25 FPS/NTSC: 1 – 30 FPS
	Double Stream Support
	Schnittstelle USB-Schnittstelle (2x), RS485, SATA HDD (max. 8 GB), VGA, HDMI, CVBS, BNC (4x/8x), RCA Eingang, RCA Ausgang
Aufnahme verwaltung	Aufnahmemodus	automatisch/manuell/zeitgesteuert/Bewegungserkennung/Alarmaufnahme
	Aufnahmeauflösung	Selbstanpassung
	Wiedergabe 4 Kanäle/1080p
	Wiedergabemodus	Sofort/Suche/Ereignis
	Sicherungsmodus	USB/Netzwerk
Netzwerk	Protokoll Unterstützung TCP/IP, UDP, PPPoE, DHCP, DDNS, NTP usw.
	P2P Cloud N_EYE Pro APP/ www.yunyis.com
	Unterstützter Zugriff Mobile App (iOS/Android), UTC-Steuerung, 3G, WIFI
Stromversorgung	Stromversorgung 12 V
	Leistungsaufnahme	< 15 W (kein HDD)
Andere	Betriebsbedingungen	-10° – 55°C / 10 – 90% Feuchtigkeit
	Maße und Gewicht	255 x 215 x 45 mm, 1,5 kg (ohne HDD)

Abb"A"

Abb "B"
Abb "C"

1. Verbinden

• Kameras mit Koaxialkabeln mit dem Recorder verbinden, BNC Stecker verwenden
• Kameras über den Stromverteiler mit Strom versorgen
• DVR an Fernseher oder Monitor anschließen, bevorzugten Stecker verwenden
• Maus über USB anschließen
• Recorder über Ethernetkabel mit dem Internet verbinden (wenn gewünscht)
  Zum Abschluss den Recorder über das beigeufige Netzteil einschalten

2.Start

Den Start-Knopf betätigen und sicherstellen, dass der richtige Eingang am Fernseher/Monitor eingestellt ist. Auf dem Bildschirm entscheidt die Echtzeit-Überwachung, siehe Abb. "A":

3. Navigation

Die rechte Maustaste betätigten, um in das „Rechtsklick-Menu" zu gelangen.

Zunachst müssen Sie sich anmelden. Der Standard-Benutzername ist admin, das Standard-Password lautet 123456.

Mit der linken Maustaste konnen Sie durch das Menu navigieren, mit einem Rechtsklick gelangen Sie zurück.

4. Abschalten

• Die rechte Maustaste betätigten, um in das „Rechtsklick-Menü“ zu gelangen, „System herunterfahren“ und „Schliessen“ auswahlen oder
• den Start-Knopf auf der Frontplatte lange gedrückt halten (dies ist nicht empfehlenswert, das es die Festplatte beschädigen konnte)

5. Wiederherstellung

Bei einem plottlichen Stromausfall wird das Video automatisch gespeichert und nach einem Neustart kehrt der Recorder automatisch in den Zustand zurück, in dem er sich vor dem Stromausfall befinden hat.

6. Aufnahme

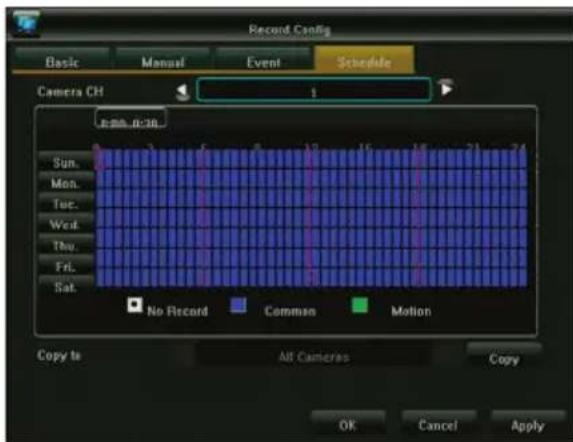

Im Menu „Record Config" kann der Aufnahmeplan für jeder Kamera eingestellt werden. Den gewündten Aufnahmemodus wahlen und auf die einzelnen Zeitabschnittte klichen oder mit der Maus über einen längeren Zeitraumziehen, um diesen festzu legen, oder mehrere Tage auf einmal durch Markieren per Ziehen auswahlen. Weiß bedeutet, dass in dieser Zeit keine Aufnahmestattfindet; blau bedeutet permanente Aufnahme; grün bedeutet, dass die Aufnahme startet, sobald eine Bewegung erkannt wird. Wenn ein Zeitplan vollständig ist, kann dieser einfach auf eine oder mehrere Kameras kopiert werden. Siehe Abb. „B"

7. Bewegungserkennung

m Rechtsklick-Menü - Hauptmenü/System settings/Output mode - kann die Bewegungserkennung eingeschaltet und konfiguriert werden:

-3verschiedeneEmpfindlichkeitsstufen

• Bestimme Funktion(en), die ausgeführten werden sollen: Aufnahme von einem oder mehreren Kanälen, Schnappschuss, E-Mail senden oder die angesteuerte Kamera im Vollbildmodus anzeigen.
  -Bereichseinstellung (Bewegungsmaske - motion mask): Ist dieser Punkt angewählt, lost nur eine Bewegung in den hervorgehobenen Bereichen die eingestellte(n) Funktion(en) aus.

8. Wiedergabe

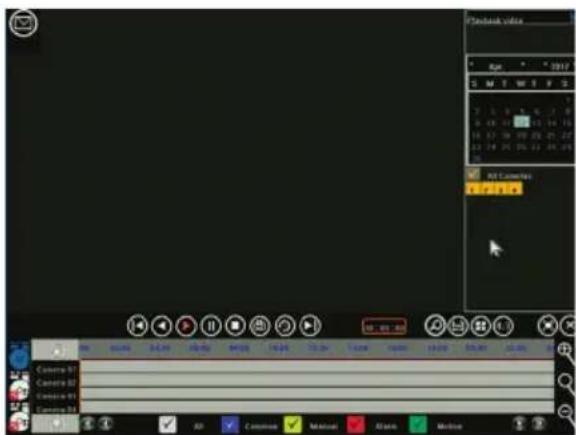

Beim Anzeigen von älteren Aufnahmen ist die Ansicht wie in Abb. "C":

Die 4 grauen Zeitleisten unter stellen die 4 verschiedenen Kanäe dar. Verschiedenfarbige Bereiche bedeuten entsprechliche Aufnahmearten (geplant, manuell, durch Alarm oder Bewegung).

Die Zeitleiste nach links oder rechtsziehen, um über den Zeitstrahl zu scrollen.

Auf einen bestimmten Zeitpunkt doppelklicken, um die Wiedergabe der Aufnahme an thisem Punkt an starten.

9. Mobile Anwendung

Wenn Sie den DVR über Ihr Smartphone steuern möchten, muss der DVR mit dem Router verbunden und das Netzwerk richtig konfiguriert sein.

Die App "N_EYE PRO" herunterlagen und öffnen; anmelden oder registrieren oder lokal anmelden (local login), wenn Sie nur Zugang aus einem lokalen Netzwerk benöttigen. Über das Plus-Zeichen ein Gerät hinzufügen und „Network Device" anwahlen. Den QR-Tag, der unter „P2P Cloud" beim DVR angezeigt wird, scannen oder die erforderlichen Netzwerkparameter kopieren. Die App stellt automatisch die Anzahl der Kameras für diesen DVR fest. Sobald Sie gesichert haben, sehen Sie alle Kamas, die Sie hinzugeführten. Oben rechts in der Ecke konnen einzeln Kamas ein- und ausgeschaltet werden. Andere Optionen in der App sind die Wiedergabe und das manuelle Aufnahme auf dem Smartphone.

IBildfarbe	Helligkeit
	Krontrast
	Chroma
	Sättingung
Einstellungen für Betriebsart Video	AHD
	TVI
	Auto
	CVI
Elektronischer Zoom	Zum Zoomen im Bild unter rechts klichen undziehen
PTZ-Steuerung	entfällt bei unseren Kameras
Video Query(Videoabfrage)	Wahlen Sie in der Zeitleiste unter das Datum, die Kamera und „Aufnahmen suchen"
	Pause/Play Pause/Play aktuelle
	Stopp Stopp Video, alle Bildschimme aus
	Schneller Vor- oder Rücklauf		oder Rücklauf des Videos
	Langsam/schnell Video mit		6X-Geschwindigkeit abspielen
	Geteilter Bildschirm Umschaffung auf Wiedergabe		Auf Wiedergabe auf geteiltem Bildschirm
	Sicherung Sicherungssalte auf
	Erfassen Bild des gewährten Konsort aufnahmen
	Vollbild Einmal klichen um im „Vollblidm“ modus zu gelangen
	Elektronischer Zoom Zum Zogen mit dem		Maus im Bereich rechts unterziehen
	Wiedergabe verlassen Wiederverseite verlassen, zurück zur vorherigen Seite
Hauptmenü	Sicherung
	KonfigurationAufnahme	Grundkonfigu-ration/Manuell/Ereignis	Kanal	Standardmäßig ist Kanal 1 eingestellt. Wahlen Sie den gewinschten Kanal aus.
			Streaming-Art	Mit „video stream“ wird ein Video aufgenommen, mit „composite stream“ werden Video und Audio aufgenommen
			Videoqualität	Bildqualität nach Bedarf ausnahmen
			Auflösung	Automatisch, wie vom Signal der Kamera vorgegeben, die die erforderliche Auflösung emittelt
			Grenze Bitrate	Es können in den linken und rechten Optionen verschendentene Werte angewählt werden. Es kann auch eine eigene Grenze angegeben werden.
			Framerate	Es können links und rechts verschendentene Werte angewählt werden. Die Standard-Einstellung ist „wolle Framerate".
		Plan	Kanal Kamera, für die Aufnahmeplan gemacht werden soll, ausnahlen.
			Gewünschte Aufnahmeant wahren (Keine, Normal oder Bewegung)
			Klicken und ziehen, um den Plan für dieGPCa einzustellen
			Wenn der Plan fertig ist, kann dieser bei Bedarf auf andere Kameras kopiert werden.
	Systemeinstellung	Ausgabemodus	Menü-Ausgabe	Kamera-Name	Dieser Name wird unten links in der Kanalansicht angezeigt.
				Kamera-Mosaik	Bis zu 4 Bereiche festliegen, die für die Aufnahme geblockt sind aus Gründen der Sicherheit/Privatsphäre.
				Verlust des Videosignals	Welche Funktion soll ausgeführten werden, wenn der Verlust des Videosignals festgestellt wird?
				Bewegungserkennung	Empfindlichkeit einstellen
					Welche Funktion soll ausgeführten werden, z. B. Aufnahme von einem oder mehreren Kanälen, Vollbildmodus?
					Bereichseinstellung (Bewegungsmasko): Ist dieser Punkt angewählt, ist nur eine Bewegung in den hervorgobenen Bereichen die Aufreichung aus.
				Farbeinstellungen	Helligkeit, Kontrast, Chroma und Sätigung für jeder Kanal einzeln einstellen
			KonfigurationAusgabe	Transparenz des Menüs	Transparenz des Menühintergrunds einstellen
				Bildschirmschoner Zeit	Zeit, nach der sich der Bildschirm automatisch ausschaltet
				Auflösung	Auflösung über VGA- und HDMI"-Ausgang einstellungen

Main Menu	System einstellung	System konfiguration	Gerät-Name
			Automatische Abmeldung
			Video Standard
			Sprache
			Systemzeit
			Datumsformat
			Zeitformat
			Zeitzone
			Sommerzeit
		Benutzerverwaltung	Benutzer hinzufügen
			Benutzer Löschen
			Benutzer bearbeiten
			Benutzerautorisierung
		Version Info
		System-Update
	Verwaltung Festplatte	Festplattentyp	SCode des Produktmodells
		Festplattengröbe	Gesamter verfügbarer Speicherplatz auf der Festplatte
		Freier Platz	Aktuell verfügbarer Speicherplatz auf der Festplatte
		Status	Aktueller Betriebszustand der Festplatte
		Festplatte initialisieren	Formatierung der Festplatte starten (vor dem ersten Einsatz erforderlich)
	Netzwerk parameter	Basic	Art der Netzwerkkarte	Verschiedene Netzwerkkarten nach Bedarf auswahlen
			IP-Adresseautomatisch beziehen
			Aktualisierten	DHCP-Lease kann noch mal angefordert werden
			IP-Adresse
			Subnetz-Maske
			Gateway
			MAC-Adresse	Physikalische Adrese der aktuellen Netzwerkschnittstelle wird angezeigt; keine Änderung möglich.
			WLAN-Modus	Mehrachnetzwerkkarte zum Einstellen des Standard-Routers erforderlich; Beschuch des extemen Netzwerks über diesen Kanal möglich.
		Erweiterte Konfiguration	DDNS-Parameter einstehen
			E-Mail-Einstellung
			PPPOE
			Schnittstellen Einstellung
	Alarm Management	Alarmgang	Kanal
			Alarmstatus
			Alarmzeit
			Verbindungsmodus
			Kopie auf andere Kanäle
		Alarmausgang	Kanal
			Ausgang Alarmverzögerung
			Alarmzeit
			Kopie auf andere Kanäle
		Konfiguration Ausnahmen
System Info	Stream-Statistiken
	Log Info
	Konfiguration Export
	Konfiguration Import
