AHDR204CBK - Bewakingscamera NEDIS - Gratis gebruiksaanwijzing en handleiding

Producttype	Digitale videorecorder (DVR) 4/8 kanalen
Merk	Nedis
Model	AHDR204CBK
Afmetingen (L x B x H)	255 x 215 x 45 mm
Gewicht (zonder harde schijf)	Minder dan 1,5 kg
Voeding	12 VDC, verbruik minder dan 15 W (zonder harde schijf)
Besturingssysteem	Ingebouwd Linux
Video-encoding	H.264
Ondersteunde videoformaten	AHD, IPC, CVBS, TVI, CVI (5-in-1)
Opnameresolutie	Tot 1080p (4/8 kanalen)
Beeldsnelheid	PAL: 1-25 fps, NTSC: 1-30 fps
Interfaces	2x USB, RS485, SATA (max 8 GB), VGA, HDMI, CVBS, BNC (4/8), RCA-ingang/uitgang
Opnamemodi	Automatisch, handmatig, gepland, bewegingsdetectie, alarm
Netwerkfuncties	TCP/IP, UDP, PPPoE, DHCP, DDNS, NTP, P2P Cloud, N_EYE Pro-app
Mobiele toegang	iOS/Android via N_EYE Pro-app
Bedrijfstemperatuur	-10 °C tot 55 °C
Bedrijfsvochtigheid	10% tot 90%
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Vermijd vocht en schurende producten.
Veiligheid	Wijzig het standaardwachtwoord (admin/admin) bij de eerste keer inloggen. Gebruik een sterk wachtwoord.
Reserveonderdelen en repareerbaarheid	Vervangbare SATA harde schijf (max 8 GB). Geen andere reserveonderdelen gespecificeerd door de fabrikant.

Veelgestelde vragen - AHDR204CBK NEDIS

Hoe verbind ik camera's met de DVR?

Sluit de camera's aan op de recorder met coaxiale kabels via de BNC-connectoren. Gebruik de stroomverdeler om de camera's van stroom te voorzien.

Wat is de standaard gebruikersnaam en wachtwoord?

De standaard gebruikersnaam is admin en het standaard wachtwoord is admin. Het wordt sterk aanbevolen deze bij de eerste inlog te wijzigen.

Hoe stel ik geplande opname in?

Ga naar hoofdmenu > Opname-instellingen > Planning. Selecteer het kanaal, dan het opnametype (Normaal of Beweging) en sleep om tijdvakken in te stellen. U kunt de planning naar andere camera's kopiëren.

Hoe krijg ik toegang tot de DVR vanaf mijn smartphone?

Zorg ervoor dat de DVR is verbonden met de router. Download de N_EYE Pro app (iOS/Android). Maak een account aan of gebruik de lokale sessie. Voeg het apparaat toe door de P2P Cloud QR-code te scannen of netwerkinstellingen in te voeren.

Wat te doen bij een plotselinge systeemstoring?

Bij een plotselinge storing wordt de video-opname automatisch opgeslagen. Na het opnieuw opstarten hervat de DVR zijn vorige status. Vermijd gedwongen uitschakelingen om de harde schijf te beschermen.

Hoe lees ik eerdere opnames af?

Kies in het contextmenu voor Afspelen. Er verschijnt een interface met een tijdlijn per kanaal. Gekleurde zones geven de opnametypen aan. Dubbelklik op een punt om af te spelen, gebruik het wieltje om in te zoomen.

Hoe activeer ik bewegingsdetectie?

Ga naar Hoofdmenu > Systeeminstellingen > Uitvoermodus > Bewegingsdetectie. Schakel het in, stel de gevoeligheid in en definieer acties (opname, e-mail, enz.). U kunt ook een detectiezone instellen (bewegingsmasker).

Welke soorten videosignalen worden ondersteund?

Deze DVR ondersteunt de signalen AHD, IPC, CVBS, TVI en CVI (5-in-1). Het past zich automatisch aan de resolutie van de camera aan.

Hoe maak ik back-ups van opnames?

U kunt back-ups maken via een USB-apparaat aangesloten op de USB-poort van de DVR, of via het netwerk met de app of webinterface. Ga naar het menu Afspelen, selecteer Back-up.

Wat te doen als ik het beheerderswachtwoord vergeet?

Raadpleeg de volledige handleiding voor de resetprocedure. Meestal is contact met technische ondersteuning of een hardwarematige reset nodig. In deze handleiding wordt geen eenvoudige procedure beschreven.

GEBRUIKSAANWIJZING AHDR204CBK NEDIS

Sensor	Moederbordsensor Industrieel geintegreerde microprocessor
	Besturingsystem Geintegreerd LINUX besturingssystem
Systeel	Signaal Ondersteuning AHD, IPC, CVBS, TVI, CVI (5 in 1)
	Videocodering	H.264
	Videoformaat 4CH/8CH 1080p
	Videoframe PAL: 1 - 25 fps / NTSC: 1 - 30 fps
	Dual stream Ondersteuning
	Interface USB-poort (2x), RS485, SATA HDD (max. 8 GB), VGA, HDMI, CVBS, BNC (4x/8x), RCA invoer, RCA uitvoer
Opname-manager	Optronemodus Automatisch / Handmatig / Gepland / Bewegingsdetectie / Alarmopname
	Opnameresolutie	Zelfaanpassend
	Afspelen 4CH 1080p
	Afspeelmodus Direct / Zoeken / Gebeurtenis
	Back-upmodus USB / netwerk
Netwerk	Protocol Ondersteuning TCP/IP, UDP, PPPoE, DHCP/IP-DDNS/IPNTP etc.
	P2P-cloud N_EYE Pro APP / www.yunis.com
	Ondersteunde toegang Mobiele app (iOS / Android), UTC-bediening, 3G, WiFi
Voeding	Voeding 12 VDC
	Stroomverbruik < 15W (geen HDD)
Andere	Bedrijfsomstandigheden	-10 - 55 °C / 10 - 90% luchtvochtigkeit
	Technisch	255 x 215 x 45 mm / < 1,5 kg (geen HDD)

Afbeelding "A"

Afbeelding "B"
Afbeelding "C"

1. Aansluiten

• Sluit de camera's op de recorder aan met de coaxkabels engebruik de BNC-connector
• Gebruik de strooomsplorer voor de voeding van de camera's
• Sluit de DVR met de Voorkeursconnector op een tv of monitor aan
• Sluit de=muis via USB aan
• Sluit de recorder met een ethernetkabel (indien gewenst) op internet aan
• Schakel ten slotte de recorder in met de meegeleverde voedingsadapter

2. Inschakelen

Druk op de startknop en zorg ervoor dat de tv/monitor op de juiste invoerbron staat. Het realtime bewakingsschem wird weergegeven Zoals op afbeelding "A":

3. Navigatie

Klik op de rechter muisknop voor het "rechtsklikmenu".

Bij de eerste poging is inloggen vereist. Standaard gebruikersnaam is admin, standaard wachtwoord is 123456.

Gebruik de linker muisknop om door het menu te navigeren, klik in het menu op de rechtter muisknop om terug te gaan.

4.Uitschakelen

• Klik op de rechtter muisknop voor het "rechtsklikmenu", selecteer "systeem uitschakelen" en "sluiten", of
• Houd de startknop op het Voorpaneel lang ingedrukt (niet aanbevolen, want het kan de harde schijf beschadigen)

5. Herstel

Bij een plotselinge uitschakeling van het system wordt de opname automatisch opgeslagen. Na opnieuw opstarten gaat de recorder automatisch verder met de status voor de uitschakeling.

6.Opname

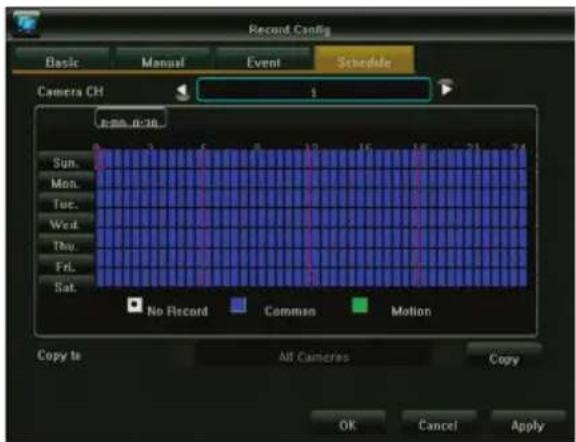

In het opnameconfiguratiemenu kunt u het opnameschema voor elke camera instellen. Selecteer de gewenste opnamemodus en klik op de afzonderlijke tijdblokken of sleep om een langer tijdblok of Meerderere dagen in een keer in te stellen. Wit betekent dat er geen opname worden gemaat in dit tijdblok, blauw betekent constante opname en groen betekent dat de opname alleen worden gestart als er beweging worden gedetecteerd.

Als een schema maar is, kan dit eenvoudig worden gekopieerd waar een ofeer camera's. Zie afbeelding "B"

7. Bewegingsdetectie

In het rechtsklikmenu - hoofdmenu - systeeminstellenen - uitvoermodus kan de bewegingsdetectie worden geactiveerd en hunken verzillende instelleningen worden geprogrammeerd:

-3verschillende gevoeligheidsinstellungen

• Exacte uit te voeren actie(s): neem een of meertere kanalen op, neem een Foto, verstuur een e-mail of geef volledig scherm van geactiveerde camera wee.
• Gebiedinstelling (motion mask): indien geselecteerd, wordt/worden de ingestelde actie(s) alleen geactiveerd bij beweging in de gemarkeerde gebieden.

8.Afspelen

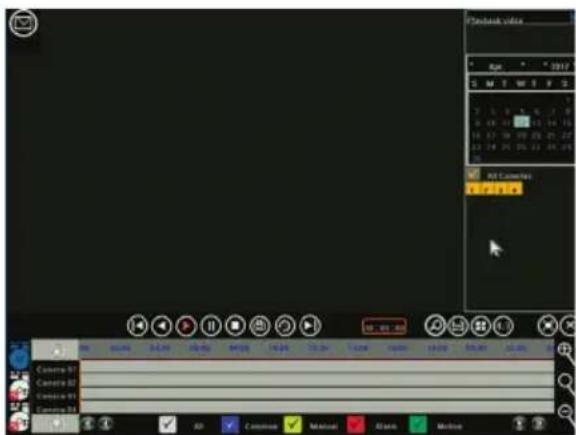

Bij het terugkijken van eerdere opnames, worden de interface zoals in afbeelding "C"weergegeven:

De 4 grijze tijdlijnen onderaan staan voor de 4 verschillende kanalen. Verschillend gekleurde gebieden geen verschillende opn met ypes (gepland, handmatig, alarm of geactiveerd door bewegingsdetectie) aan.

Sleep de tijdlijn aan links of rechts om in deijd te scrollen, gebruik het scrollwiel van uw mueis om in te zoomen op de tijdlijn. Dubbelklik op een specifiek tijdstip om de opname af te spelen vanaf het geselecteerde tijdstip.

9. Mobiele app

Voor toegang tot de DVR met uw smartphone要去 u ervoor zorgen dat de DVR verbonden is met de router en dat het network correct geconfigureerd is.

Download en open de app "N_EYE PRO", log in of registreer uw account of gebruik lokaal inloggen als u alleen toegang nodig heb binnen het lokale netwerk. Voeg het apparaat toe met het plusteken en selecteer Netwerkapparaat. Scan de QR-code op de DVR onder P2P Cloud of kopieer de gewraagde netwerkparameters. De app detecteert automatisch het aantal camera's op deze DVR.

Na opslaan ziet u alle toegevoegde camera's. Specifieke camera's konnen rechtsboven in- en uitgeschakeld worden. Andere opties van de app zich bijvoorbeeld afspelen en handmatige opname op de smartphone.

Kleur beeld	Helderheid
	Contrast
	Chroma
	Verzadiging
Instellen-gen videomodus	AHD
	TVI
	AUTO
	CVI
Elektronisch zoomen	Op afbeelding rechtsonder klikken en slepen om in te zoomen
PTZ-bediening	niet van toepassing op unsere camera's
Video Query	Selecteer datum, camera enzoek waar opnames in deijdelijk onderaan
	Pauze/afspelen Huidige video /afspelen
	Stoppen Video stoppen, alle sma men gestoien
	Snel vooruit-/ terugspoelen Vieloo /buiu	ruiutspoelen / terugspoelen
	Langzaam / snel Video afspelen /buiu	shelheid van 1X/2X/4X/8X/16X
	Gesplitst scherm-modus Overchikelen waar aan afspelen in gesplitst scherm-modus
	Back-up Naar de back-up-pagtaaan
	Vastleggen Afbeelding op het selecteerde kanaal vastleggen
	Volledig scherm Eén koer klii/nm waar volledig scherm te gaan
	Elektronisch zoomen Inzoomen /bor met de muisaar het gebiedrechtsonder te slepen
	Afspelen verlaten Afspeelpag /verlaten, waar voorbeeldpagina gaan
Hoofdmenu	Back-up
	Opname configuratie	Basis/Handmatig/Gebeurtenis	Kanaal	Standaard ingesteld als kanaal 1, selecteer het overeenkomstige kanaal om in te stellen.
			Streamype	Videstream staat voor een afonderlijke video, composiert-stream staat voor video en audio
			Videokwaliteit	Een andere gewente beeldkwaliteit selecteren.
			Resolutie	Automatisch, in overeenstemming met het signal dat afgegeven wordt door de camera om de overeenkomstige resolutie te herkenen.
			Bitrate-limiet	In de opties links en rechts kut u andere waarden selecteren. Het is ook möglich om deze limiet zich in te stellen.
			Framesnelheid	Links en rechts kut u een andere waarde selecteren. "Volluedige framesnelheid" is standard.
		Schema	Kanaal	De camera selecteren waaroor het opnameschema moet worden ingesteld.
			Het gewenste type opname (Geen, Normaal of Beweging) selecteren
			Klikken en slepen om het schema voor de hele week in te stellen
			Na het instellen van het schema kan het schema indien nodig maar andere camera's wordleregekleerd.
	Systeminstelling	Uitvoermodus	Menu-uitvoer	Naam camera	Deze naam worden linksboven in de kanaalweergave weergegeven.
				Camera-mozaiek	Maximaal 4 bewasakte geblogenalen instellen die wordengeblokkeerd tiplens opname (om verliehds-/pivacryrenden).
				Videoverlies	De vereiste actie instellen voor wannee signalwerries worden gezedeteert.
				Bewegingsdetectie	Gewelghued instellen.
					Gewenste actie(s) instellen zoals de opname van een of meer kanalen, in volledig schem.
					Gebiedinstelling (bewegingsmaker): alleen beweging in de gemarkteerde geblogen activer opname.
				Kleurinstelleningen	Helderheid, contrast, chroma en verzadiging voor elk kanaal afzonderlijk instellen.
			Uitvoer configuratie	Transparantiemenu	De transparantie van adtergrond menu-item instellen.
				Tijd screensaver	Deijd instellen waarop het schema automatisch worden utgeschakteld
				Resolutie	De resolutie instellen die via VGA- en HDMI®-utvoer worden verzuchtend

Hoofdmenu	Systeeminstalling	Systeem configuratie	Apparaatnaam
			Automatisch uitloggen
			Videostandaard
			Taal
			Systeemtijd
			Datumformaat
			Tijdformaat
			Tijdzone
			Zomertijd
		Gebruikersbeheer	Gebruiker toevoegen
			Gebruiker verwijderen
			Gebruiker bewerken
			GebruikersAutorisatie
		Versie-info
		Systeumupdate
	Hardeschijfmanagement	Schijftype	Geeft de code van het productmodel wee
		Schijfcapaciteit	Geeft de totale beschikbare capaciteit op de schijf wee
		Vrije ruimte	Geeft de resterende capaciteit op de schijf wee
		Status	Huidige bedrijfsstatus van de schijf
		Harde schijfinitialiseren	Start het formateren van de schijf (nodig voor eerste gebruik)
	Netwerkparameters	Basis	Type netwerkkaart	Verschillende netwerkkaarten selecteren die gebaseerd zijn op uw behoeften
			IP-adres automatischverkrijgen
			Bijwerken Kan opnieuwen DHCP-lease verkrijgen
			IP-adres
			Subnetmasker
			Gateway
			MAC-adres	Geeft fysiiekre adres van de huidige netwerkinterface weer, kan nicht aangepast worden.
			WLAN-modus	Meerdere netwerkkaarten nodig om de standard router in te staat, toegang tot het netwerk via dit kanaal.
		Geavanceerde configuratie	DDNS-parameters instellen
			E-mail-installingen
			PPPOE
			Poortinstelling
	AlarmManagement	Alarminvoer	Kanaal
			Alarmstatus
			Alarmtijd
			Koppelingsmodus
			Naar andere kanalen kopieren
		Alarmuitvoer	Kanaal
			Vertraging uitvoeralarm
			Alarmtijd
			Naar andere kanalen kopieren
		Uitzondering configuratie
Systeeminformationie	Streamstatistieken
	Loginformatie
	Configuratie exporteren
	Configuratie importereren
