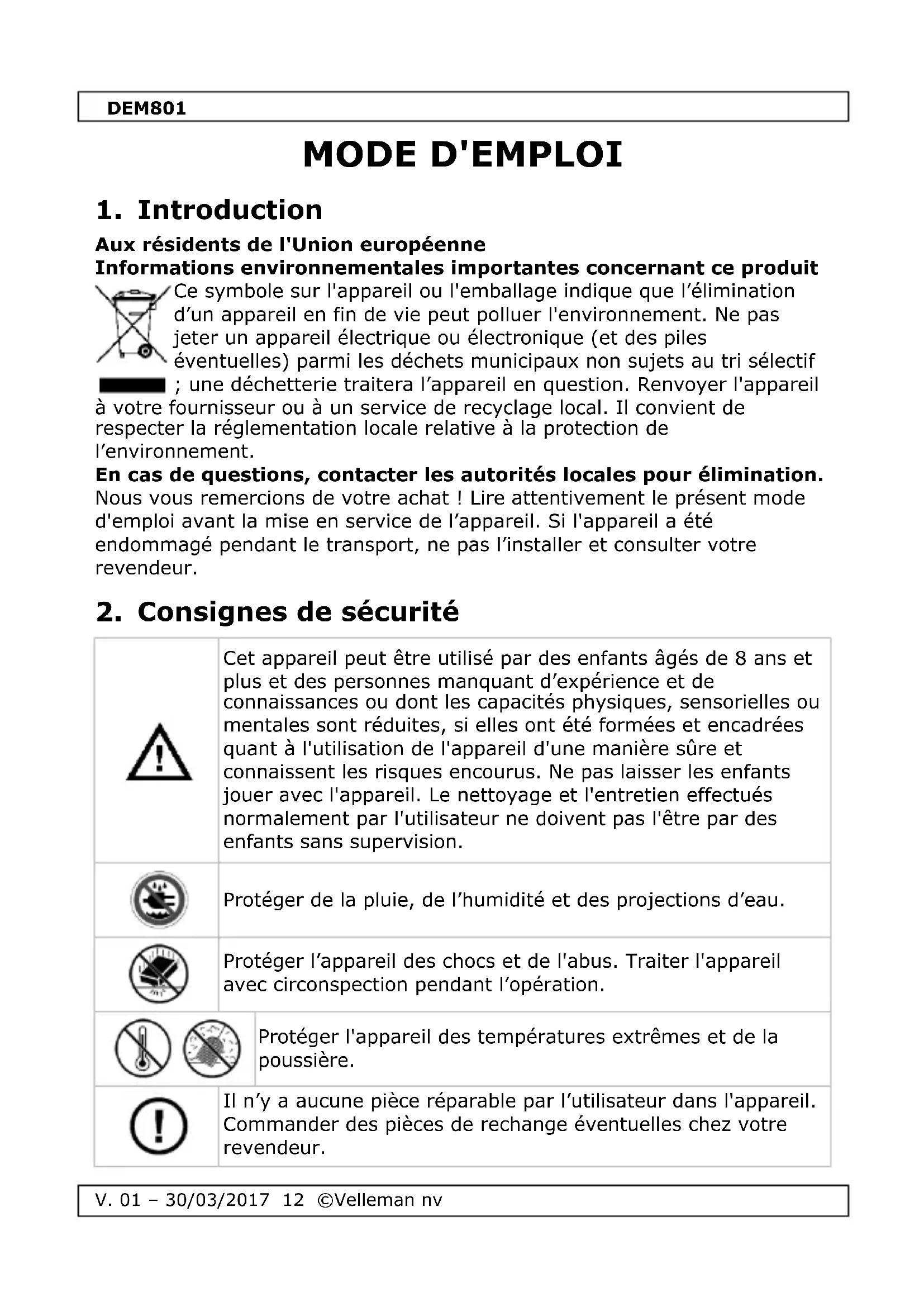

MODE D'EMPLOI DEM801 VELLEMAN

Aux résidents de l'Union européenne Informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l’appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l’environnement. En cas de questions, contacter les autorités locales pour élimination. Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l’appareil. Si l'appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.

2. Consignes de sécurité

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d’expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien effectués normalement par l'utilisateur ne doivent pas l'être par des enfants sans supervision.

Protéger de la pluie, de l’humidité et des projections d’eau.

Protéger l’appareil des chocs et de l'abus. Traiter l'appareil avec circonspection pendant l’opération.

Protéger l'appareil des températures extrêmes et de la poussière.

Il n’y a aucune pièce réparable par l’utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.DEM801

V. 01 – 30/03/2017 13 ©Velleman nv

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi. Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser. Toute modification est interdite pour des raisons de sécurité. N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre annule d'office la garantie.

Se référer aux illustrations en page 2 de ce mode d'emploi. En général

bouton de rétroéclairage

affichage graphique du taux d'humidité

extinction automatique

température ambiante

1. Eteindre l'appareil pour remplacer la pile.

2. Ouvrir le compartiment à piles à l'arrière de l'appareil.

3. Retirer la pile usée et la remplacer par une pile neuve de 9 V.

Respecter la polarité indiquée dans le compartiment à piles.

4. Fermer le compartiment à piles.

Ne jamais perforer les piles et ne pas les jeter au feu (danger d’explosion). Ne jamais recharger des piles alcalines. Se débarrasser des piles en respectant la réglementation locale relative à la protection de l’environnement. Garder les piles hors de la portée des enfants.DEM801

L'appareil dispose d'une fonction de compensation de température. Si l'appareil est utilisé dans un environnement avec une grande différence de température, laisser le reposer pendant 30 minutes jusqu'à ce que l'appareil ait atteint la température ambiante. Pour les meilleurs résultats, positionner toujours les sondes perpendiculairement à la direction des fibres du bois. Cet appareil a été étalonné en usine. Ne pas modifier les paramètres d'étalonnage sans équipement professionnel ou laisser effectuer par un technicien qualifié. Protéger l'appareil et les sondes de liquides (corrosifs). Les sondes sont extrêmement pointues. Manipuler l'appareil avec précaution et toujours mettre le capuchon de protection.

1. Appuyer sur le bouton on/off pour allumer l'appareil.

2. Sélectionner l'unité de température et le mode de mesure souhaité

(voir la liste sur la page technique sur www.velleman.eu).

3. Introduire les sondes de mesure d'environ 5 mm dans le matériel à

mesurer. La valeur de mesure s'affiche.

4. Appuyer sur MAX/MIN pour afficher les valeurs de mesure minimum et

maximum. Appuyer à nouveau pour revenir au mode de mesure normal.

5. Enfoncer brièvement le bouton de rétroéclairage pour sélectionner le

mode scan ou hold. Maintenir enfoncé le bouton pour allumer ou éteindre le rétroéclairage.

6. Maintenir enfoncé le bouton on/off pour éteindre l'appareil. Remettre le

capuchon de protection sur les sondes de mesure.

7. Nettoyage et entretien

Nettoyer régulièrement l’appareil avec un chiffon humide non pelucheux. Éviter l’usage d’alcool et de solvants. Ne jamais immerger l’appareil dans un liquide. Ranger l'appareil dans un endroit sec et à l'abri de l'humidité et les vibrations. Retirer la pile lorsque l'appareil n'est pas utilisé pendant une période prolongée.DEM801

V. 01 – 30/03/2017 15 ©Velleman nv

8. Spécifications techniques

électrodes ................................................. 10 mm (remplaçable) plage de mesure humidité bois ................................................................ 1-70 % RH matériaux de construction ...............................0.1-2.4 % RH température ............................ de -20 à 70 °C (de -4 à 158 °F) précision humidité bois ........ 0-30 %: ± 1 %; 30-60 %: ± 2 %; 60-70 %: ± 4 % autres matériaux ................................................... ± 0.5 % température de -20 à 70 °C: ± 1.5 °C (de -4 à 158 °F: ± 2.7 °F) extinction automatique ................................... après 30 secondes alimentation ................................................. 1 x 9 V 6F22 (incl.) température de service ................... de 0 à 50 °C (de 32 à 122 °F) taux d'humidité ....................................................... 0-85 % RH dimensions ................................................... 163 x 62 x 30 mm poids ............................................................. 153 g (avec pile) N'employer cet appareil qu’avec des accessoires d’origine. Velleman SA ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l’utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.

Velleman SA est l’ayant droit des droits d’auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.DEM801

• Elke commerciële garantie laat deze rechten onverminderd. Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).Garantie de service et de qualité Velleman® Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l’électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l’UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d’un défaut malgré toutes les précautions, il est possible d’invoquer notre garantie (voir les conditions de garantie). Conditions générales concernant la garantie sur les produits grand public (pour l’UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d’acquisition effective ;

• si la plainte est justifiée et que la réparation ou le remplacement d’un article est jugé impossible, ou lorsque les coûts s’avèrent disproportionnés, Velleman® s’autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d’achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d’achat lors d’un défaut dans un délai de 1 an après l’achat et la livraison, ou un article de remplacement moyennant 50% du prix d’achat ou le remboursement de 50% du prix d’achat lors d’un défaut après 1 à 2 ans.

• sont par conséquent exclus : - tout dommage direct ou indirect survenu à l’article après livraison (p.ex. dommage lié à l’oxydation, choc, chute, poussière, sable, impureté…) et provoqué par l’appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ; - toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies… (liste illimitée) ; - tout dommage qui résulte d’un incendie, de la foudre, d’un accident, d’une catastrophe naturelle, etc. ; - out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l’appareil contraire aux prescriptions du fabricant ; - tout dommage à cause d’une utilisation commerciale, professionnelle ou collective de l’appareil (la période de garantie sera réduite à 6 mois lors d’une utilisation professionnelle) ; - tout dommage à l’appareil qui résulte d’une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ; - tout dommage engendré par un retour de l’appareil emballé dans un conditionnement non ou insuffisamment protégé. - toute réparation ou modification effectuée par une tierce personne sans l’autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l’appareil n’est plus couvert sous la garantie.

• toute réparation sera fournie par l’endroit de l’achat. L’appareil doit nécessairement être accompagné du bon d’achat d’origine et être dûment conditionné (de préférence dans l’emballage d’origine avec mention du défaut) ;

• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l’appareil. Un appareil retourné jugé défectueux qui s’avère en bon état de marche pourra faire l’objet d’une note de frais à charge du consommateur ;

• une réparation effectuée en-dehors de la période de garantie fera l’objet de frais de transport ;
