| Type de produit | Pompe de piscine centrifuge monocellulaire avec préfiltre intégré |
| Utilisation | Filtration et recirculation d'eau de piscine (eau propre, température max 40°C) |
| Alimentation électrique | Monophasé 230 V / 50 Hz (ou triphasé selon version – vérifier plaque signalétique) |
| Protection moteur | Protection thermique intégrée (monophasé) |
| Température liquide | 4°C à 40°C |
| Température ambiante | 0°C à 40°C |
| Température d'entreposage | -10°C à 50°C |
| Humidité relative max | 95% |
| Amorçage | Manuel – remplir d'eau le corps de pompe avant la première mise en marche |
| Installation | Sur base solide et horizontale, à l'abri des intempéries, aspiration à 30 cm sous le niveau d'eau minimum |
| Branchement électrique | Interrupteur omnipolaire avec ouverture de contacts ≥ 3 mm, différentiel 30 mA recommandé, mise à la terre obligatoire |
| Entretien | Nettoyer régulièrement le préfiltre, vidanger en hiver, nettoyer avec un chiffon humide sans produits agressifs |
| Sécurité | Ne pas faire fonctionner à sec, tension identique à celle du secteur, câble H07 RN-F, distance de sécurité de 3,5 m de la piscine |
| Pièces détachées et réparabilité | Réparation exclusivement par un service technique agréé (liste sur www.jardinopool.eu) |
| Normes | Conforme CE : directives machines 2006/42/CE, CEM 2014/30/UE, basse tension 2014/35/UE, émission sonore 2000/14/CE, éco-conception 2009/125/CE |
FOIRE AUX QUESTIONS - NOX 25 6M Jardino
Questions des utilisateurs sur NOX 25 6M Jardino
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe au format PDF gratuitement ! Retrouvez votre notice NOX 25 6M - Jardino et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NOX 25 6M de la marque Jardino.
MODE D'EMPLOI NOX 25 6M Jardino
Nous déclarons, sous notre responsabilité, que les produits figurant dans ce manuel sont conformes aux directives et normes suivantes:
- Directive Sécurité Machines 2006/42/CE: Norme EN 809 et à la EN 60204-1
- Directive Compatibilité Electromagnétique 2014/30/UE: Norme EN 61000-6-1 et EN 61000-6-3
- Directive Basse Tension 2014/35/UE: Norme EN 60335-1 et EN 60335-2-41
-
Directive 2000/14/CE (émission sonore): EN-ISO 3744
-
Directive 2009/125/CE (éco conception): Règlement 640/2009 concernant les moteurs électriques triphasés de plus de 0,75 kW. Norme EN 60034-30.
- Directive 2011/65/UE(Limitation de l'utilisation des substances dangereuses) : Norme EN 50581
- Norme EN 16713-2 (Voir le numéro de série sur la plaque signalétique et fig. 4)

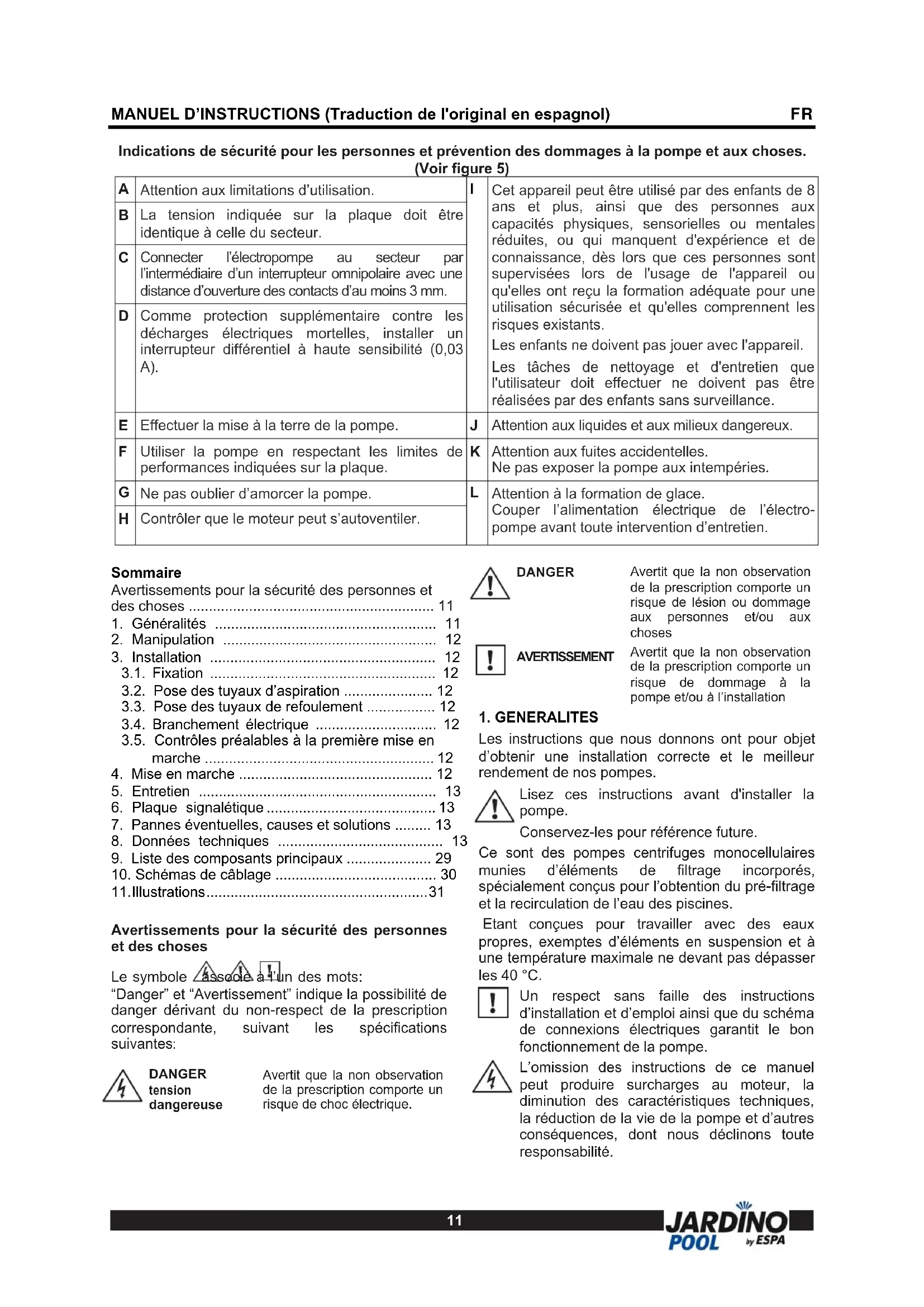

Indications de sécurité pour les personnes et prévention des dommages à la pompe et aux choses. (Voir figure 5)
| A | Attention aux limitations d'utilisation. | I | Cet apparéil peut être utilisé par des enfants de 8 ans et plus, ainsi que des personnes aux capacités physiques, sensorielles ou mentales réduites, ou qui manquent d'expérience et de connaissance, lors que ces personnes sont supervisées lors de l'utilisation de l' apparéil ou qu'elles ont reçu la formation déquare pour une utilisation sécurisée et qu'elles comprennent les risques existants. Les enfants ne doivent pas jouer avec l' apparéil. Les tâches de nettoyage et d'entretien que l'utilisateur doit effectuer ne doit pas être réalisées par des enfants sans surveillance. |
| B | La tension indiquée sur la plaque doit être identique à celle du secteur. | ||
| C | Connector l'électropompe au secteur par l'intérimédiaire d'un interrupteur omnipolarie avec une distance d'ouverture des contacts d'au moins 3 mm. | ||
| D | Comme protection supplémentaire contre les décharges électriques mortelles, installer un interrupteur différentiel à haute sensibilitité (0,03 A). | ||
| E | Effectuer la mise à la terre de la pompe. | J | Attention aux liquides et aux milieux dangereux. |
| F | Utiliser la pompe en respectant les limites de performances indiquées sur la plaque. | K | Attention aux fuites accidentelles. Ne pas exposier la pompe aux intempéries. |
| G | Ne pas oublier d'amorcer la pompe. | L | Attention à la formation de glace. Couper l'alimentation électrique de l'électropompe avant toute intervention d'entretien. |
| H | Contrôler que le moteur peut s'autoventiler. |
Sommaire
Avertissements pour la sécurité des personnes et des choses 11
- Généralités 11
- Manipulation 12
3.Installation 12
3.1. Fixation 12
3.2. Pose des tuyaux d'aspiration 12
3.3. Pose des tuyaux de refoulement 12
3.4. Branchement electrique 12
3.5. Contrôles préalables à la première mise en marche 12
- Mise en marche 12
- Entretien 13
- Plaque signalétique 13
- Pannes eventuelles, causes et solutions 13
- Données techniques 13
- List des composants principaux 29
- Schémas de câblage 30
11.Illustrations 31
Avertissements pour la sécurité des personnes et des choses
Le symbole associe a un des mots:
"Danger" et "Avertissement" indique la possibilité de danger dérivant du non-respect de la prescription correspondante, suivant les specifications suivantes:
DANGER tension dangereuse
Avertit que la non observation de la prescription compeote un risque de chic electrique.
DANGER
AVERTISSEMENT
Avertit que la non observation de la prescription comporte un risque de léSION ou dommage aux personnes et/ou aux choses
Avertit que la non observation de la prescription comporte un risque de dommage à la pompe et/ou à l'installation
1. GENERALITES
Les instructions que nous donnons ont pour objet d'obtenir une installation correcte et le meilleur rendement de nos pompes.
Lisez ces instructions avant d'installer la pompe.
Conservez-les pour referrer future.
Ce sont des pompes centrifuges monocellulaires munies d' éléments de filtrage incorporeés, spécialement conçus pour l'obtention du pré-filtrage et la recirculation de l'eau des piscines.
Etant conçues pour travailler avec des eaux propres, exemples d' éléments en suspension et à une température maximale ne devant pas dépasser les 40^ .
Un respect sans faille des instructions d'installation et d'emploi ainsi que du schéma de connexions électriques garantit le bon fonctionnement de la pompe.
L'omission des instructions de ce manuel peut produituresurcharges au moteur,la diminution des caractéristiques techniques, la réduction de la vie de la pompe et d'autres conséquences, dont nous déclinons toute responsabilité.
2. MANIPULATION
Les pompes sont livrées convenablement emballos pour éviter tout dommage pendant le transport. Avant de deballer, vérifie que l'emballage n'a pas été endommagé ou déformé.
Soulever et manipuler le produit avec prudence et avec les bons outils.
3. INSTALLATION
L'installation de ces electropompes est seulement autorisée pour les piscines ou réservoirs, qui replissent les normes IEC 60364-7-702 et/ou les règlements nationaux du pays où le produit sera installé.
3.1. Fixation
La pompe doit être positionnée sur une base solide et horizontal, ancree en utilisant vises et les trous existants dans le socle-support pour assurer la stabilité du montage.
On veillera à ce que la pompe soit à l'abri d'éventuelles inondations dans un local ventilé.
3.2. Pose des tuyaux d'aspiration
La pompe sera fixee a 2 metres au minimum de la paroi de la piscine, en position horizontale, au niveau de l'eau ou de preference en dessous. Le tuyau d'aspiration doit etre immerg au moins 30 cm sous le niveau dynamique de I'eau.
Le tuyau d'aspiration doit être d'un diamètre égal ou supérieur à l'orifice d'aspiration de la pompe, si le parcours d'aspiration dépasse 7 metres, et notamment une pente ascendante minimale du 2% pour permettre une bonne purgege de la tuyauterie.
Si la pompe est installée en aspiration, elle doit être positionnée le plus pres possible du niveau de l'eau pour obtenir un parcours minimal d'aspiration, réduisant ainsi les pertes de charge. Il est conseilé de ne pas installer la pompe à une hauteur géométrique dépassant 3 mètres par rapport au niveau de l'eau.
3.3. Pose des tuyaux de refoulement
Il est conseilé d'utiliser des tuyaux de refoulement d'un diamètre égal ou supérieur à celui de l'orifice de refoulement de la pompe afin d'éviter au maximum les pertes de charges dans le trace des tuyaux longs et sinueux.
Les tuyaux ne doivent jamais reposer leur poids sur la pompe.
3.4. Branchement électrique
L'installation electrique devra etre munie d'un système séparateur multiple avec ouverture de contacts d'au moins 3 mm.
La protection du système sera fondee sur un interrupteur différentiel ( fn = 30mA)
Le cable d'alimentation doit être conforme au moins au type H07 RN-F (suivant 60245 IEC 66) et ayant des bornes.
Le raccordement et le dimensionnement doivent être réalisés par un installerateur/agréé, conformément aux besoin de l'installation et dans le respect des réglementations en vigueur dans chaque pays.
La fiche de prise de courant de l'appareil doit se trouver au moins à 3.5 mètres de la piscine.
Les moteurs monophasés ont une protection thermique.
Les motopompes avec moteur triphasé n'intègrent pas cette protection. Ils doivent être connectés à un coupe-circuit de protection qui peut être régée manuellement. Régler le disjoncteur en fonction de la valeur de courant de la plaque signalétique plus 10%.
Les schémas de la Fig.1 illustrent un branchement électrique bien fait.
3.5. Contrôles préalables à la première mise en marche
Vérifiez si la tension et la fréquence au réseau correspondant bien à celles indiquées sur la plaque des caractéristiques.
Assurez-vous que l'arbre de la pompe tourne librement.
Remplissez d'eau le corps de pompe par le couvercle du préfiltre jusqu'à le niveau inférieur du tuyau d'aspiration.
Vérifiez qu'il n'y ait�除 un joint ou raccord qui fuit.
Replacez le couvercle du préfiltre à sa place et vissez-le à souhait.
LA POMPE NE DOIT JAMAIS FONCTIONNER A SEC.
4. MISE EN MARCHE
Ouvrir toutes les vannes de passage existant dans les circuits d'aspiration et de refoulement.
Branchez l'interrupteur d'alimentation electrique. L'eau peut tarder quelques instantes à jaillir au bout du tuyau.
Vérifiez le sens de rotation du moteur, qu'il doit être horsaire voit du côte du ventilateur.
Dans les pompes triphasées, le sens de rotation du moteur peut être inverse. Dans ce cas, le début peut être inférieur à l'esperé et il faut invertir deux phases de l'alimentation de le tableau de connexions.
Vérifiez que le courant absorbé soit égal ou inférieur au maximum indiqué sur la plaque des caractéristiques. Régler le reliat thermique si est nécessaire.
Si le moteur ne démarre pas ou l'eau ne jaillisse pas au bout du tuyau, essayez d'en détecter la raison dans le réseau des pannes les plus courantes et leurs éventuelles solutions, qui sont fournies dans les pages qui suivent.
5. ENTRETIEN
En conditions normales, ces pompes n'ont pas besoin d'entretien.
Nettoyer la pompe avec un chiffon humide sans utiliser de produits agressifs.
En périodes de basses températures il faut vider les tuyaux.
Si l'inactivité de la pompe va être prolongée, il est conseilé de la démonter et la ranger dans un endroit sec et aéré.
ATTENTION: dans le cas de panne, la manipulation de la pompe ne doit etre effectue que par un Service Technique Officiel.
La relation des services techniques officiels est en http://www.jardinopool.eu.
Si arrive le moment demettre au rebut la pompe, elle n'a pas aucun matériel toxique ou contaminant. Les principales composantes sont correctement identifiéesafindepermettre l'élimination sélective.
7. PANNES EVENTuelles, CAUSES ET SOLUTIONS
1) La pompe ne s'amorce pas.
2) La pompe fournit in début faible.
3) La pompe fait du bruit.
4) La pompe ne démarre pas.
5) Le moteur fait du bruit mais il ne se met pas en marche.

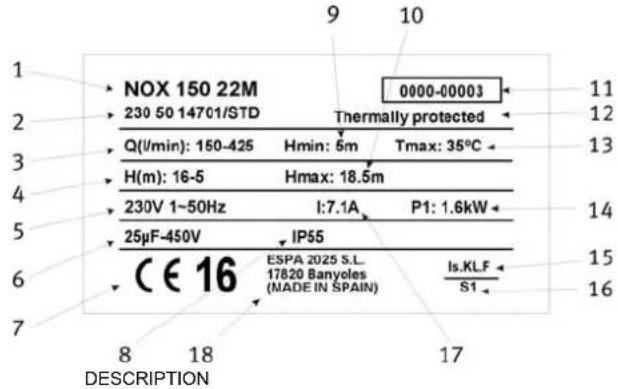

6. PLAQUE DES CARACTERISTIQUES
| 1 Référence article |
| 2 Voltage + fréquence + fiche article |
| 3 Débit |
| 4 Pression |
| 5 Tension nominale, n° phases, symbole courant alternatif et fréquence |
| 6 Condensateur (pompes monophasées) |
| 7 Marquage CE + année de fabrication |
| 8 Degré de protection contre l'humidité |
| 9 Pression minimale de travail |
| 10 Pression maximale |
| 11 N° de série de la pompe (Fig.4) |
| 12 Indicateur protection thermique incorpore |
| 13 Température maximale du liquide |
| 14 Puissance absorbée electropompe (P1) |
| 15 Désignation isolement moteur |
| 16 Symbole fonctionnement continu |
| 17 Intensité nominale maximaile à tension nominale |
| 18 Nom et adresse du vendeur responsable du produit |
| 1 | 2 | 3 | 4 | 5 | CAUSES | SOLUTIONS |
| X | X | Entrée d'air par le tube d'aspiration Vérifiez l'état des raccords et des joints du tube d'aspiration | ||||
| X | Vérifiez l'état des raccords et des joints du tube d'aspiration | Nettoyez le couvercle-filtre et vérifiez l'état du joint caoutchouc | ||||
| X | X | Rotation du moteur inversée Inversez 2 phases de l'alimentation | ||||
| X | Fermeture mécanique défectueuse Changez la fermeture mécanique | |||||
| X | X | Hauteur d'aspiration excessive Positionnez la pompe au niveau approprié | ||||
| X | X | X | Tensión erronée | Vérifiez la tension à la plaque signalétique et au réseau | ||
| X | Pré-filtre sans eau Remplissez d'eau le pré-filtre | |||||
| X | Aspiration hors de l'eau | Placez l'aspiration convenablement | ||||
| X | Filtre obturé | Nettoyez le filtré | ||||
| X | X | Tuyau d'aspiration ayant un diamètre inférieur au diamètre | Dimensionnez convenablement l'aspiration | |||
| X | Impulsion obturée | Revoyez le filtré et le tube d'impulsion | ||||
| X | Fixation erronée de la pompe | Fixed convenablement la pompe | ||||
| X | Corps éstranger à l'intérieur de la pompe | Nettoyez la pompe et vérifiez le filtré | ||||
| X | Thermique intervenu | Réarmement thermique | ||||
| X | Pas de tension | Réarmement des fusibles | ||||
| X | Moteur bloqué | Déposez le moteur et appelez le service techniques | ||||
8. DONNEES TECHNIQUES
Température du liquide: 4°C - 40°C
Température ambiente: 0°C - 40°C
Température d'entreposage: ....-10°C - 50°C
Humidité ambiente relative maximale: ...95%
Moteur classe I.
D'autres données, voir figure 2.
FR Lieste des composants principaux
Semaine Année Numéro unique, de 0001 à 9999
