MODE D'EMPLOI XUF Interface BEHRINGER

1. Guide d’utilisation

4. Caractéristiques Techniques .................... 18

Consignes de sécurité

ESCRITO DE MUSICGROUPIPLTD. RESERVADOS TODOS LOS DERECHOS. © 2013 MUSICGroupIPLtd. Trident Chambers, Wickhams Cay, P.O. Box 146, Road Town, Tortola, British Virgin Islands Si quiere conocer los detalles y condiciones aplicables de la garantía así como información adicional sobre la Garantía limitada de MUSIC group, consulte online toda la información en la web www.music-group.com/warranty. Les points repérés par ce symbole portent une tension électrique su sante pour constituer un risque d’électrocution. Utilisez uniquement des câbles d’enceintes professionnels de haute qualité avec ches Jack mono 6,35 mm ou ches à verrouillages déjà installées. Touteautre installation ou modi cation doit être e ectuée uniquement par un personnel quali é. Ce symbole avertit de la présence d’une tension dangereuse et non isolée à l’intérieur de l’appareil - elle peut provoquer des chocs électriques. Attention Ce symbol signale les consignes d’utilisation et d’entre ! Tien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d’utilisation de l’appareil. Attention Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l’appareil ni démonter le panneau arrière. L’intérieur de l’appareil ne possède aucun élément réparable par l’utilisateur. Laissertoute réparation à un professionnel quali é. Attention Pour réduire les risques de feu et de choc électrique, n’exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l’appareil (un vase par exemple). 5Quick Start GuideDÉNI LÉGAL

Attention Ces consignes de sécurité et d’entretien sont destinées à un personnel quali é. Pouréviter tout risque de choc électrique, n’e ectuez aucune réparation sur l’appareil qui ne soit décrite par le manuel d’utilisation. Les éventuelles réparations doivent être e ectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.

2. Conservez ces consignes.

3. Respectez tous les avertissements.

4. Respectez toutes les consignes

5. N’utilisez jamais l’appareil à

proximité d’un liquide.

6. Nettoyez l’appareil avec un

7. Veillez à ne pas empêcher la

bonne ventilation de l’appareil via ses ouïes de ventilation. Respectezles consignes du fabricant concernant l’installation del’appareil.

8. Ne placez pas l’appareil à

proximité d’une source de chaleur telle qu’un chau age, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli depuissance).

9. Ne supprimez jamais la sécurité

des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur di érente. Leplus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d’alimentation ou du cordon d’ali- mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour e ectuer le changement de prise.

10. Installez le cordon d’alimentation

de telle façon que personne ne puisse marcher dessus et qu’il soit protégé d’arêtes coupantes. Assurez-vous que le cordon d’alimentation est sufsamment protégé, notamment au niveau de sa prise électrique et de l’endroit où il est relié à l’appareil; cela est également valable pour une éventuelle rallonge électrique.

11. Utilisez exclusivement

des accessoires et des appareils supplémentaires recommandés par lefabricant.

exclusivement des chariots, des diables, desprésentoirs, despieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacezprécautionneusement tout chariot ou diable chargé pour éviter d’éventuelles blessures en cas dechute.

13. Débranchez l’appareil de la

tension secteur en cas d’orage ou si l’appareil reste inutilisé pendant une longue période de temps.

14. Les travaux d’entretien de

l’appareil doivent être e ectués uniquement par du personnel qualié. Aucunentretien n’est nécessaire sauf si l’appareil est endommagé de quelque façon que ce soit (dommagessur le cordon d’alimentation ou la prise par exemple), siun liquide ou un objet a pénétré à l’intérieur du châssis, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas correctement ou à la suite d’une chute.

15. L’appareil doit être connecté à une

prise secteur dotée d’une protection par mise à la terre.

16. La prise électrique

ou la prise IEC de tout appareil dénué de bouton marche/ arrêt doit rester accessible enpermanence.

LESCOULEURS ET CARACTÉRISTIQUES

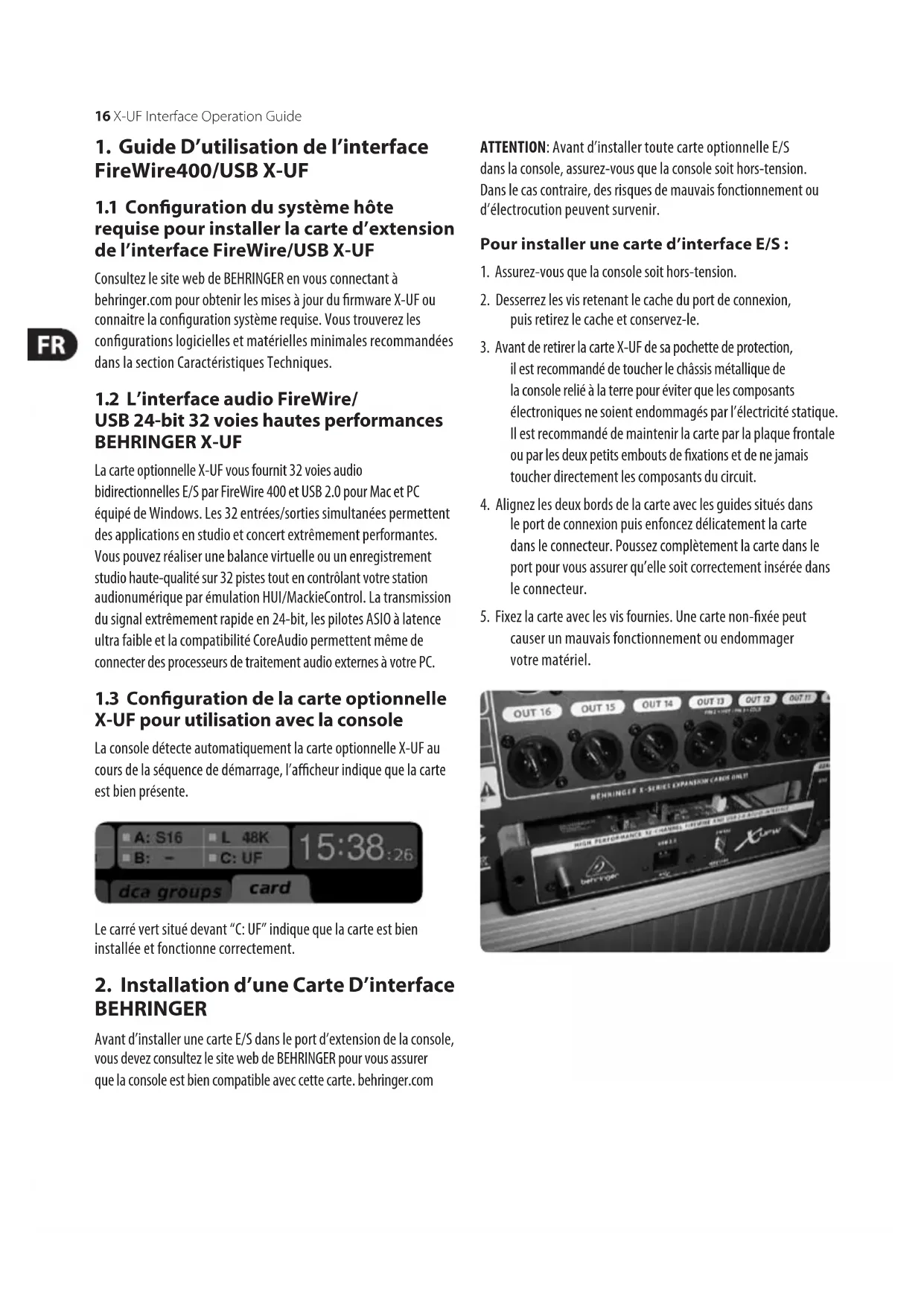

1. Guide D’utilisation de l’interface

FireWire400/USB X-UF

1.1 Conguration du système hôte

requise pour installer la carte d’extension de l’interface FireWire/USB X-UF Consultez le site web de BEHRINGER en vous connectant à behringer.com pour obtenir les mises à jour du rmware X-UF ou connaitre la conguration système requise. Vous trouverez les congurations logicielles et matérielles minimales recommandées dans la section Caractéristiques Techniques.

1.2 L’interface audio FireWire/

USB 24-bit 32 voies hautes performances BEHRINGER X-UF La carte optionnelle X-UF vous fournit 32 voies audio bidirectionnelles E/S par FireWire 400 et USB 2.0 pour Mac et PC équipé de Windows. Les 32 entrées/sorties simultanées permettent des applications en studio et concert extrêmement performantes. Vous pouvez réaliser une balance virtuelle ou un enregistrement studio haute-qualité sur 32 pistes tout en contrôlant votre station audionumérique par émulation HUI/MackieControl. La transmission du signal extrêmement rapide en 24-bit, les pilotes ASIO à latence ultra faible et la compatibilité CoreAudio permettent même de connecter des processeurs de traitement audio externes à votre PC.

1.3 Conguration de la carte optionnelle

X-UF pour utilisation avec la console La console détecte automatiquement la carte optionnelle X-UF au cours de la séquence de démarrage, l’acheur indique que la carte est bien présente. Le carré vert situé devant “C: UF” indique que la carte est bien installée et fonctionne correctement.

2. Installation d’une Carte D’interface

BEHRINGER Avant d’installer une carte E/S dans le port d’extension de la console, vous devez consultez le site web de BEHRINGER pour vous assurer que la console est bien compatible avec cette carte. behringer.com ATTENTION: Avant d’installer toute carte optionnelle E/S dans la console, assurez-vous que la console soit hors-tension. Dans le cas contraire, des risques de mauvais fonctionnement ou d’électrocution peuvent survenir. Pour installer une carte d’interface E/S :

1. Assurez-vous que la console soit hors-tension.

2. Desserrez les vis retenant le cache du port de connexion,

puis retirez le cache et conservez-le.

3. Avant de retirer la carte X-UF de sa pochette de protection,

il est recommandé de toucher le châssis métallique de la console relié à la terre pour éviter que les composants électroniques ne soient endommagés par l’électricité statique. Il est recommandé de maintenir la carte par la plaque frontale ou par les deux petits embouts de xations et de ne jamais toucher directement les composants du circuit.

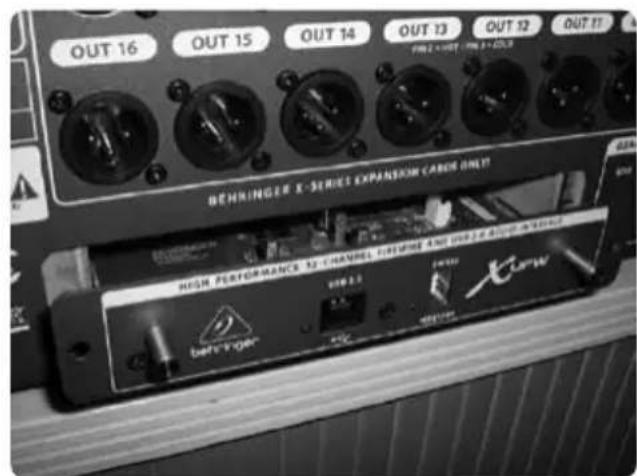

4. Alignez les deux bords de la carte avec les guides situés dans

le port de connexion puis enfoncez délicatement la carte dans le connecteur. Poussez complètement la carte dans le port pour vous assurer qu’elle soit correctement insérée dans le connecteur.

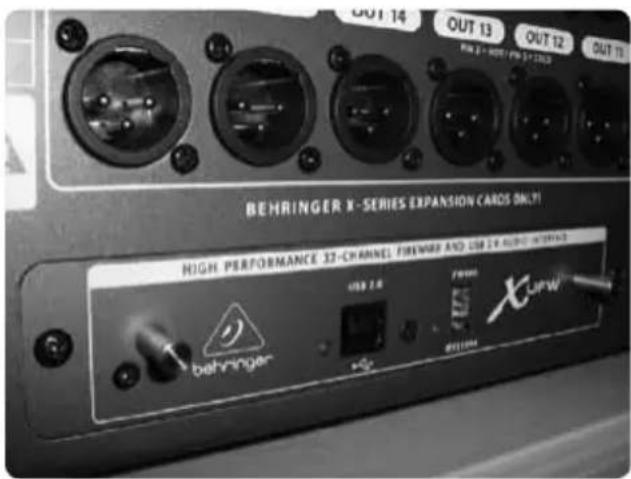

5. Fixez la carte avec les vis fournies. Une carte non-xée peut

causer un mauvais fonctionnement ou endommager votre matériel.17Quick Start Guide

3. Conguration du PC

Consultez le site behringer.com pour de plus amples informations sur la conguration logicielle de la carte d’interface X-UF. Windows: Un pilote ASIO hautes-performances est disponible en téléchargement. Il est essentiel pour permettre une latence ultra-faible du signal audio. Mac OS: La carte X-UF est compatible CoreAudio. Aucun pilote n’est donc nécessaire pour qu’elle fonctionne avec une latence très faible. Pilote ASIO Windows Téléchargez le chier d’Installation du pilote ASIO X32 depuis le site behringer.com. Vous trouverez une archive zip pour l’installation du pilote USB et une pour le pilote FireWire. Décompressez l’archive dont vous avez besoin ou les deux sur votre disque dur. Double-cliquez sur Setup.exe dans le chier que vous venez de décompresser puis suivez les instructions à l’écran. Panneaux de contrôle du pilote Une fois le pilote installé, vous pouvez ouvrir le panneau de contrôle en double-cliquant sur l’icône. Ces diérents écrans vous permettent de congurer la carte d’extension X-UF dans la X32 en tant qu’interface audio pour votre ordinateur. Pour plus de détails, téléchargez le mode d’emploi complet de la X32 sur le site behringer.com et lisez le chapitre ’Guide d’utilisation de la X-UF’. Avertissement Le non-respect des avertissements suivants peut causer la mort ou de graves blessures par électrocution ou brûlure. Avant d’installer la carte, référez-vous au mode d’emploi de l’appareil hôte ou à behringer.com pour vous assurer que l’appareil hôte soit compatible avec cette carte et pour vérier le nombre de cartes pouvant être installées en combinaison avec d’autres cartes BEHRINGER ou d’un autre constructeur.

• N’essayez pas de démonter ou de modier la carte.  N’exercez pas de force trop importante sur les connecteurs de la carte ou sur les autres composants de celle-ci. Une mauvaise manipulation de la carte peut causer des risques d’électrocution, d’incendie ou détériorer l’appareil.

• Déconnectez le câble d’alimentation de l’appareil  principal avant d’installer cette carte pour éliminer tout risque d’électrocution. Attention Le non-respect des précautions suivantes peut causer des blessures physiques ou endommager votre équipement ou vos autres biens.

• Ne touchez pas les broches de la cartes lorsque vous la  manipulez. Les broches sont tranchantes et peuvent causer des blessures.

• La carte est sensible à l’électricité statique. Avant de manipuler la carte, il est conseillé de toucher à main nue le boitier métallique de l’appareil principal de manière à décharger votre corps de son électricité statique. BEHRINGER ne peut être tenu responsable de toute perte de données, détérioration de matériel ou blessure causés par une mauvaise manipulation ou utilisation.18 X-UF Interface Operation Guide

4. Caractéristiques Techniques

• dépend de l’utilisation et des performances du système Conguration minimale recommandée : Windows PC - Processeur Core 2 Duo, 2 GHz - Port USB 2.0 ou IEEE1394 FireWire 400 - 1 Go de RAM Mac - Processeur 1,5 GHz - Port USB 2.0 ou IEEE1394 FireWire 400 - 512 Mo de RAM Systèmes d’exploitation recommandés : Windows: Windows XP 32-Bit SP2 ou supérieur, Windows 7 32-bit, Windows 7 64-bit (pilotes X-UF ASIO fournis) Mac OS X : 10.5 Leopard, 10.6 Snow Leopard, 10.7 Lion (compatible CoreAudio) Caractéristiques de la Carte D’extension : Interface MIDI Entrées audio 24-Bit, 44,1/48 kHz Sorties audio 24-Bit, 44,1/48 kHz IEEE1394/FireWire 1 entrée x 1 sortie 32, 16 ou 8 32, 16 ou 8 USB 2.0 grande vitesse 1 entrée x 1 sortie 32, 16 ou 8 32, 16 ou 8 Contrôle à distance du DAW MIDI générique, émulation HUI ou Mackie Control (par USB ou FireWire) Performances de la Carte D’extension (voies): Interface Latence aller-retour minimale IEEE1394/FireWire <7 ms* USB 2.0 grande vitesse <12 ms*19Quick Start Guide
