Caractéristiques	Détails
Type de produit	Cuisinière
Dimensions (L x P x H)	60 x 60 x 85 cm
Type de cuisson	Induction
Nombre de foyers	4 foyers
Puissance totale	7400 W
Four	Oui, multifonction
Capacité du four	72 L
Énergie	Électrique
Classe énergétique	A
Fonctionnalités supplémentaires	Nettoyage par catalyse, minuterie
Sécurité	Verrouillage du panneau de commande, protection contre la surchauffe
Poids	70 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - EIV83443BW ELECTROLUX

Comment régler la température de cuisson sur la cuisinière ELECTROLUX EIV83443BW ?

Pour régler la température de cuisson, utilisez le bouton de contrôle de température situé sur le panneau de commande. Tournez le bouton pour sélectionner la température désirée et attendez que le témoin lumineux s'éteigne pour indiquer que la cuisinière a atteint la température souhaitée.

Que faire si la cuisinière ne s'allume pas ?

Vérifiez d'abord que la cuisinière est bien branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté. Si tout semble en ordre, contactez le service après-vente.

Comment nettoyer la surface en vitroceramique ?

Pour nettoyer la surface en vitroceramique, utilisez un nettoyant spécial pour vitroceramique et une éponge douce. Évitez d'utiliser des produits abrasifs ou des éponges rugueuses qui pourraient rayer la surface.

La cuisinière fait des bruits étranges pendant le fonctionnement. Que faire ?

Des bruits peuvent se produire lors de la cuisson, mais si le bruit est excessif, vérifiez si des casseroles ou poêles sont mal positionnées. Si le bruit persiste, éteignez la cuisinière et contactez le service après-vente.

Comment utiliser la fonction de minuterie sur la cuisinière ?

Pour utiliser la fonction de minuterie, appuyez sur le bouton de minuterie et utilisez les boutons + et - pour régler le temps souhaité. La minuterie émettra un signal sonore une fois le temps écoulé.

Puis-je utiliser des ustensiles en métal sur la surface en vitroceramique ?

Il est recommandé d'utiliser des ustensiles en métal avec précaution, car ils peuvent rayer la surface. Privilégiez des casseroles et poêles avec un fond lisse et plat pour de meilleurs résultats.

Comment réinitialiser la cuisinière en cas de panne ?

Pour réinitialiser la cuisinière, débranchez-la de la prise électrique pendant environ 5 minutes, puis rebranchez-la. Cela peut aider à résoudre certains problèmes mineurs.

Les voyants lumineux clignotent. Que signifie cela ?

Un voyant lumineux clignotant peut indiquer un problème avec la cuisinière, comme une surchauffe ou une erreur de fonctionnement. Consultez le manuel d'utilisation pour des solutions spécifiques ou contactez le service après-vente.

MODE D'EMPLOI EIV83443BW ELECTROLUX

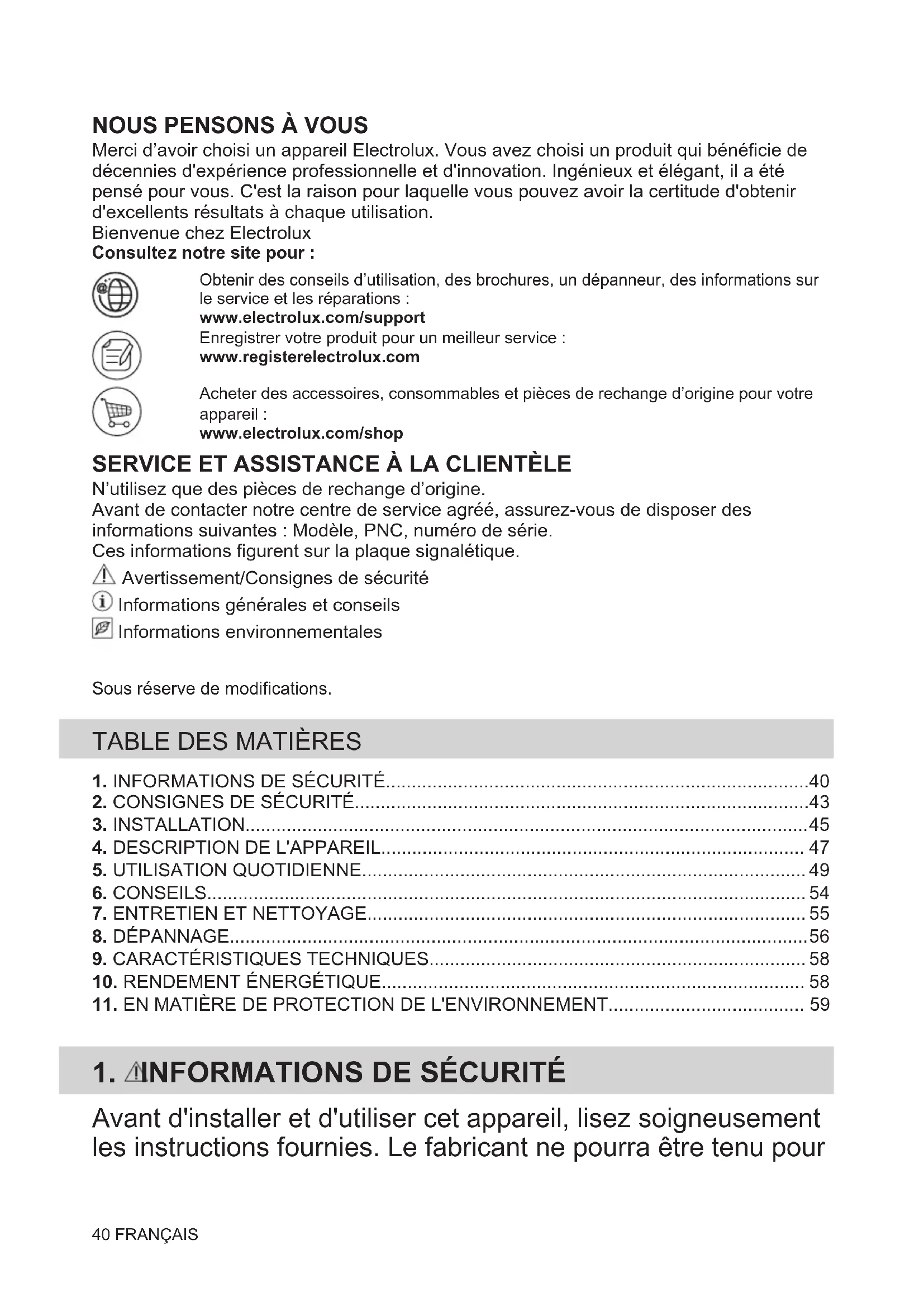

Notice d'utilisation FR 40

Merci d'avoir choisi un apparéil Electrolux. Vous avez choisi un produit qui bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été pensé pour vous. C'est la raison pour laquelle vous pouvez avoir la certitude d'obtenir d'excellents résultats à chaque utilisation.

Bienvenue chez Electrolux

Consultez notre site pour :

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations :

www.electrolux.com/support

Enregistrer votre produit pour un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, consommables et pieces de rechange d'origine pour votre apparéil :

www.electrolux.com/shop

SERVICE ET ASSISTANCE À LA CLIENTÉLE

N'utilisez que des pieces de rechange d'origine.

Avant de contacter notre centre de service agreeé, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série.

Ces informations figurent sur la plaque signaletique.

Avertissement/Consignes de sécurité
已 Informations generales et conseils
Informations environnementales

Sous réserve de modifications.

TABLE DES MATIÈRES

1. INFORMATIONS DE SECURITE 40
2. CONSIGNES DE SECURITE 43
3. INSTALLATION 45
   4.DESCRIPTION DE L'APPAREIL 47
4. UTILISATION QUOTIDIENNE 49
5. CONSEILS 54
6. ENTRETIEN ET NETTOYAGE 55
7. DEPANNAGE 56
   9.CARACTERISTIQUES TECHNIQUES 58
8. RENDEMENT ÉNERGÉTIQUE 58
9. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT 59

1. INFORMATIONS DE SECURITE

Avant d'insteller et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour

responsible des blessures et dégats résultat d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sur et accessible pour vous y reférer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et s'ils comprendnant les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l' apparéil, à moins d'être surveillés en permanence.
  Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Ne laisseriez pas les emballages à la portée des enfants et jetez-les convenablement.
• AVERTISSEMENT : tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles deviennent chaudes en cours d'utilisation.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
• Le nettoyage et l'entretien par l'usager ne doivent pas etre effectués par des enfants sans surveillance.

1.2 Sécurité générale

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Veillez à ne pas toucher les éléments chauffants.

• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de laGRAISSÉ ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.

• N'essayez JAMAIS d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.

• AVERTISSEMENT : L'appareil ne doit pas être branché à l'alimentation en utilisant un apparéil de connexion externe comme un minuteur, ou branché à un circuit qui est régulièrement activé/désactivé par un fournisseur d'énergie.
• ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.
• AVERTISSEMENT : Risque d'incendie : N'entreposez rien sur les surfaces de cuisson.
• Les objets métalliques tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas été placés sur la surface de la table de cuisson car ils peuvent devenir chauds.
• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.
• N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil.
• Àprous utiliseation, mettez toujours à l'arrêt la table de cuisson à l'aide de la manette de commande et ne vous fiez pas à la détction des recipients.
  · Si la surface vitrocéramique / en verre est fissurée, mettez à l'arrêt l'appareil et débranchez-le. Si l'appareil est branché à l'alimentation secteur directement en utilisant une boîte de jonction, retirez le fusible pourdéconnecter l'appareil de l'alimentation secteur. Dans tous les cas, veuillez contacter le service après-vente/agréé.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un service après-vente/agréée ou un professionnel qualifié afin d'éviter tout danger.
• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptations par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de

dispositifs de protection non adaptations peut entraîner des accidents.

2. CONSIGNES DE SECURITÉ

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé uniquement par un professionnel qualifié.

AVERTISSEMENT!

Risque de blessure corporelle ou de dommages matériels.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un apparéil endommagé.
• Suívez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres apparéils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• Isolez les surfaces découvertes à l'aide d'un matériel d'étanchéité pour éviter que la moisissure cause des gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil à proximé d'une porte ou sous une fenêtre. Les recipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Chaque apparéil est doté de ventilateurs de refroidissement dans le fond.

• Si l'appareil est installé au-dessus d'un tiroir :

• Ne rangez pas de feuilles ni de petits bouts de papier qui pourrait etre aspirés et endommager les ventilateursur de refroidissement ou le système de refroidissement.

• Laissez une distance d'au moins 2 cm entre le fond de l'appareil et les objetsrangés dans le tiroir.

• Otez tout panneau de séparation installé dans le meuble sous l'appareil.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• Tous les raccordements électriques doivent être effectuels par un electricien qualifié
  L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous que l'appareil est débranché.
  Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur.
• Vérifiez que l'appareil est correctement installé. Des cables ou des fiches secteur desserrés et incorrects (le cas échéant) peuvent faire surchauffer la borne.
• Utilisez le cable d'alimentation électrique approprié.
• Ne laisses pas le cable d'alimentation électrique s'emméler.
  Assurez-vous qu'une protection contre les chocs est installée.
• Installé le collier anti-traction sur le cable.
  Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants lorsque vous branchez l'appareil à une prise électrique.
• N'utilisez pas d'adaptateurs multiprise et de rallonges.
• Veillez à ne pas endommager la fiche secteur (le cas échéant) ni le cable d'alimentation. Contactez notre service après-vente/agree ou un électricien pour remplacer le cable d'alimentation s'il est endommaged.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas'être enlevée sans outils.
• Ne branche la fiche secteur dans la prise secteur qu'à la fin de l'installation.

Assurez-vous que la prise secteur est accessible après l'installation.

• Si la prise secteur est détachée, ne branchez pas la fiche secteur.
• Ne tirez pas sur le cable secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
• N'utilisez que des systèmes d'iso1ation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliirs du support), un disjoncteur differentiel et des contacteurs.
• L'installation électrique doit composer un dispositif d'iso1ation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.

2.3 Utilisation

AVERTISSEMENT!

Risque de blessures, de brûlures ou d'électrocution.

• Retirez tous les emballages, les étiquettes et le film protecteur (le cas échéant) avant la première utilisation.
• Cet apparéil est exclusivement à usage domestique (en interieur).
• Ne modifies pas les spécifications de cet apparéil.
  Assurez-vous que les orifices d'aération ne sont pas obstrués.
• Ne laissez pas l'appareil sans surveillance durant son fonctionnement.
• Éteignez les zones de cuisson après chaque utilisation.
• Ne posez pas de couverts ou de couvercles de casseroles sur les zones de cuisson. Ils peuventvenir très chauds.
• N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau.
• N'utilisez pas l'appareil comme plan de travail ou comme espace de rangement.
• Si la surface de l'appareil est fissurée, débranchez-le immédiatement, afin d'éviter un choc électrique.
• Les porteurs de pacemakers doivent rester à une distance minimale de 30 cm des zones de cuisson à induction lorsque l'appareil est en fonctionnement.

Lorsque you place des alimentes dans de I'huile chaude, cela peut eclabousser.

AVERTISSEMENT!

Risque d'incendie et d'explosion.

• Les graisses et les huiles lorsqu'elles sont chauffées peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds à distance des graisses et des huiles pendant que vous cuisinez.
• Les vapeurs que dégagent l'huile très chaude peuvent provoquer une combustion spontanée.
• Une huile déjà utilisée peut contenir des restes d'aliments et provoquer un incendie à une température plus BASSE qu'avac une huile neuve.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur, à proximé ou au-dessus de l'appareil.

AVERTISSEMENT!

Risque d'endommagement de l'appareil.

• Ne laissez pas de recipients chauds sur le bandeau de commande.
• Ne posez pas de couvercle de casserole chaud sur la surface en verre de la table de cuisson.
• Ne laïsez pas le contenu des recipients s'évaporer entièrement.
• Prenez soit de ne pas laisser tomber d'objets ou de recipients sur l'appareil. La surface risque d'être endommagée.
• N'active pas les zones de cuisson avec un recipient vide ou sans recipient.
• Ne placez pas de feuilles d'aluminium sur l'appareil.
• Les recipients de cuisson en fonte, en aluminium ou dont le fond est endommagé peuvent provoquer des rayures sur la surface en verre et vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.
• Cet apparéil est exclusivement destiné à un usage culinaire. Il ne doit pas être utilisé à d'autres fins, par exemple pour chauffer une piece.

2.4 Entretien et Nettoyage

• Nettoyez régulierement l'appareil afin de maintainir le revêtement en bon état.
• Mettez à l'arrêt l'appareil et laisserez-le refroidir avant de le nettoyer.
• Ne pulverisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à recycler, de solvants ni d'objects métalliques.

2.5 Service

• Pour réparer l'appareil, contactez le service après-vente/agréé. Utilisez uniquement des pieces de rechange d'origine.
• Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément: Ces lampes sont conçues pour résister à des conditions

physiques extrêmes dans les apparils electroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne convennent pas à l'éclairage des pieces d'un logement.

2.6 Mise au rebut

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre l'appareil au rebut.
• Débranchez l'appareil de l'alimentation électrique.
• Coupelez cable d'alimentation au ras de l'appareil et mettez-le au rebut.

3. INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

3.1 Avant l'installation

Avant d'insteller la table de cuisson, notez les informations de la plaque signalétique cidesous. La plaque signalétique se trouve au bas de la table de cuisson.

Numéro de série

3.2 Tables de cuisson intégrées

Les tables de cuisson encascrables ne peuvent etre mises en fonctionnement qu'après avoir ete installedes dans des meubles et sur des plans de travail homologues et adaptations.

3.3 Câble de connexion

• La table de cuisson est fournie avec un cable d'alimentation.
• Pour remplaçer le cable d'alimentation endommagé, utilisez le type de cable

suivant : H05V2V2-F qui doit supporter une température minimale de 90^ Contactez votre service après-vente. Le cable de raccordement ne peut etre replacé que par un electricien qualifié.

AVERTISSEMENT!

Tous les raccordements électriques doivent être effectués par unElectricien qualifié.

ATTENTION!

Ne percez pas et ne soudez pas les extremités du cable. Cela est interdit.

ATTENTION!

Ne raccordez pas le cable sans gaine d'extrémité du cable.

Raccordement biphasé

1. Retirez la gaine d'extrémité du cable des fils noir et marron.

2. Retirez une isolation des extrémités des fils marron et noir.

3. Appliquez un nouveau manchon d'extrémité de 1,5mm^2 sur une extrémité du cable commun (outil spécial requis).

Coupe transversale du cable

Raccordement monophasé - 230 V~ Raccordement biphasé (400 V 2 ~ N)

Vert - jaune Vert - jaune

N Bleu et bleu Bleu et bleu N

L Noir et marron Noir L1

Marron L2

3.4 Assemblage

Si vous installez la table de cuisson sous une
hotte, reportez-vous aux instructions
d'installation de la hotte pour connaître la
distance minimale entre les apparêils.

Si l'appareil est installe au-dessus d'un tiroir, la ventilation de la table de cuisson peut chauffer les élémentsrangés dans le tiroir durant la cuisson.

Consultez le tutoriel video « Comment installerer votre table de cuisson à induction Electrolux - Installation du plan de travail » en tapant le nom complet indiqué dans le graphique ci-dessous.

4.1 Agencement des zones de cuisson

Zone de cuisson à induction
2 Bandeau de commande

4.2 Description du bandeau de commande

Les touches sensitives permettent de faire fonctionner l'appareil. Les affichages, les voyants et les signaux sonores indiquent les fonctions activées.

	Touches sensi- ve	Fonction Commentaire
1	①	MARCHÉ / ARRÊT Pour allumer et éteindre la table de cuisson.
2	®	Touches Verrouil / Dispositif de sécurité enfant	Pour verrouiller ou déverrouiller le bandeau de com- mande.

	Touchesensitive	Fonction Commentaire
3	||	Pause Pour activer et désactiver la fonction.
4	®	Bridge Pour activer et désactiver la fonction.
5	- Indicateur du niveau de cuisson Pour indiquer le niveau de cuisson.
6	- Voyants du minuteur des zones de cuisson	Pour indiquer la zone à laquelle se refère la durée sélectionnée.
7	- Affichage du minuteur Pour indiquer la durée, en minutes.
8	①	- Pour désirir la zone de cuisson.
9	+/-	- Pour augmenter ou diminuer la durée.
10	P	PowerBoost Pour activer la fonction.
11	- Bandeau de sélection Pour sélectionner un niveau de cuisson.

4.3 Affichage du niveau de cuisson

Afficheur Description
O	La zone de cuisson est désactivée.
I - H	La zone de cuisson est activée.
U	Pause est activé.
A	Montée en température automatique est activé.
P	PowerBoost est activé.
E + chiffre	Une anomalie de fonctionnement s'est produit.
E / Z	OptiHeat Control (Voyant de chaleur résiduelle à trois niveaux): continuer la cuisson / maintain au chaud / chaleur résiduelle.
L	Touches Verrouil / Dispositif de sécurité infant est activée.
F	Le bénépant est inapproprié ou trop petit, ou bien il n'y a pas de bénépant sur la zone de cuisson.
-	Arrêt automatique est activé.

4.4 OptiHeat Control (Voyant de chaleur résiduelle à trois niveaux)

AVERTISSEMENT!

Tant que l'indicateur est allumé, il existe un risque de brûlures dues à la chaleur résiduelle.

Les zones de cuisson à induction générent la chaleur nécessaire directement dans le fond des recipients de cuisson. La surface vitrocéramique est chauffée par des recipients de cuisson.

Les indicateurs /sallument lorsqu'une zone de cuisson est chaude. IIs

indiquent le niveau de chaleur résiduelle des zones de cuisson que vous est en train d'utiliser.

L'indicateur peut également s'allumer :

• pour les zones de cuisson voisines, même si vous ne les utilisez pas,
• lorsque des recipients chauds sont placés sur la zone de cuisson froide,
• lorsque la table de cuisson est eteinte mais que la zone de cuisson est encore chaude.

L'indicateur s'eteint lorsque la zone de cuisson s'est refroidie.

5. UTILISATION QUOTIDIENNE

AVERTISSEMENT!

Reportez-vous aux chapités concernant la sécurité.

5.1 Activation et désactivation

Appuyez sur pendant 1 seconde pour activer ou désactiver la table de cuisson.

5.2 Arrêt automatique

Cette fonction arrête la table de cuisson automatiquement si :

toutes les zones de cuisson sont desactivées,
- vous ne reglez pas le niveau de cuisson après avoir allumé la table de cuisson,
- vous avez renversé quelque chose ou place un objet sur le bandeau de commande pendant plus de 10 secondes (une casserole, un torchon, etc.). Un signal sonore retentit et la table de cuisson s'eteint. Enlevez l'objet ou nettoyez le bandeau de commande.
- la table de cuisson surchauffe (par ex. lorsqu'un recipient chauffe a vide). Laissez la zone de cuisson refroidir avant d'utiliser a nouveau la table de cuisson.
- vous avez utilise un recipient inadapté. Le symbole Fallume et la zone de cuisson

se désactive automatiquement au bout de 2 minutes.

• vous ne désactivez pas la zone de cuisson ou ne modifiez pas le niveau de cuisson. Au bout de quelques instants, s'allume et la table de cuisson s'esteint.

La relation entre le niveau de cuisson et la durée après laquelle la table de cuisson s'eteint :

Niveau de cuisson La table de cuisson s'éteint au bout de

U,1-3

6 heures

4-75 heures

8-94 heures

10-14 1,5 heures

5.3 Niveau de cuisson

Pour régler ou modifier le niveau de cuisson :

Appuyez sur le niveau de cuisson souhaite sur le bandeau de selection, ou déplacez votre doigt sur le bandeau de selection jusqu'à atteindre le niveau de cuisson souhaite.

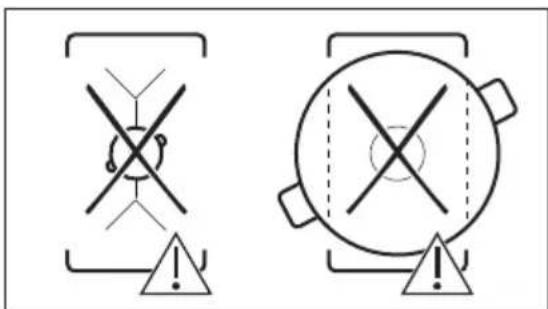

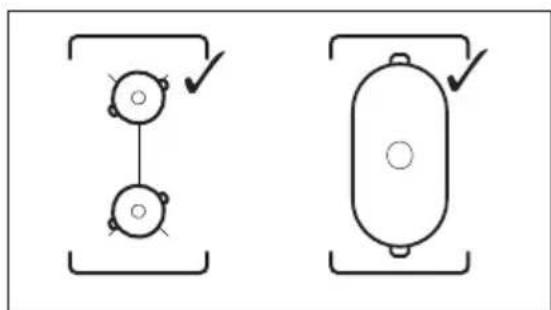

5.4 Utilisation des zones de cuisson

Posez le recipient au centre de la zone de cuisson souhaitation. Les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du recipient utilisé.

Les recipients de grande taille peuvent reposer sur deux zones de cuisson en même temps. Le recipient doit recouvrir le centre des deux zones mais il ne doit pas dépasser le repère des zones. Si le recipient se trouve entre les deux centres, la fonction Bridge ne s'active pas.

5.5 Bridge

La fonction s'active lorsque le recipient recouvre le centre des deux zones.

Cette fonction couple deux zones de cuisson de gauche de telle façon qu'elles fonctionnent comme une seule.

Réglez d'abord le niveau de cuisson des zones de cuisson de gauche.

Pour activer la fonction: appuyez sur Pour régler ou modifier le niveau de cuisson, appuyez sur l'une des touches sensitives.

Pour désactiver la fonction : appuyez sur 1. Les zones de cuisson fonctionnent de nouveau de manière independante.

5.6 Montée en température automatique

Activez cette fonction pour obtenir le niveau de cuisson souhaité plus rapidement.
Lorsqu'elle est activée, la zone commence par chauffer au niveau de cuisson le plus élevé, puis revient au niveau de cuisson souhaité.

Pour activer la fonction, la zone de cuisson doit être froide.

Pour activer la fonction pour une zone de cuisson: appuyez sur R (s'allume).

Réglez immédiatement le niveau de cuisson souhaité. Au bout de 3 secondes, s'allume.

Pour désactiver la fonction : modifiez le niveau de cuisson.

5.7 PowerBoost

Cette fonction vous permet d'augmenter la puissance des zones de cuisson à induction. La fonction peut être activée pour la zone de cuisson à induction uniquement pour une durée limite. Lorsque cette durée est ecoullee, la zone de cuisson à induction revient automatiquement au niveau de cuisson le plus elevé.

Reportez-vous au chapitre « Caracteristiques techniques »

Pour activer la fonction pour une zone de cuisson: appuyez sur P. Rallume.

Pour désactiver la fonction : modifiez le niveau de cuisson.

5.8 Minuteur

• Minuteur à rebours

Vous pouvez utiliser cette fonction pour régler la durée d'une seule session de cuisson.

Sélectionnez d'abord le niveau de cuisson de la zone de cuisson, puis reglez la fonction.

Pour sélectionner la zone de cuisson :

appuyez sur à plusieurs reprises jusqu'à ce que l'indicateur d'une zone de cuisson apparaisse.

Pour activer la fonction: appuyez sur la touche + du minuteur pour régler la durée (de 00 à 99 minutes). Lorsque levoyant de la zone de cuisson commence à clignoter, le décompte commence.

Pour voir le temps restant: appuyez sur la touche pour selectionner la zone de cuisson. Le voyant de la zone de cuisson commence à clignoter. L'affichage indique la durée restante.

Pour modifier le temps: appuyez sur la touche pour selectionner la zone de cuisson. Appuyez sur + ou -

Pour désactiver la fonction : appuyez sur pour sélectionner la zone de cuisson, puis appuyez sur Le décompte s'effectue jusqu'à 00. L'indicateur de la zone de cuisson disparaît.

Lorsque le compte à rebours est terminé, un signal sonore retentit et 00 clignote. La zone de cuisson se désactive.

Pour arreter le signal sonore : appuyez sur

• CountUp Timer

Cette fonction permet de vérifier la durée de fonctionnement de la zone de cuisson selectionnée.

Pour selectionner la zone de cuisson: appuyez sur a plusieurs reprises jusqu'ac ce que l'indicateur d'une zone de cuisson apparaisse.

Pour activer la fonction: appuyez sur la touche du minuteur. Apparait. Lorsque le voyant de la zone de cuisson commence à

clignoter, le minuteur démarre. L'affichage indique, en alternance, et la durée écoulée (en minutes).

Pour contrôler la durée de fonctionnement de la zone de cuisson: appuyez sur pour selectionner la zone de cuisson. Levoyant de la zone de cuisson commence à clignoter. L'affichage indique la durée de fonctionnement de la zone.

Pour désactiver la fonction: appuyez sur ① puis appuyez sur +ou . Indicateur de la zone de cuisson disparaît.

• Minuteur

Vous pouvez utiliser cette fonction lorsquela table de cuisson est allumée et les zones de cuisson ne sont pas activées. L'affichage du niveau de cuisson indique

Pour activer la fonction: appuyez sur la touche ① puis sur la touche tou du minuteur pour regler la durée. Lorsque le temps est écoulé, un signal sonore retentit et 00 clignote.

Pour arreter le signal sonore : appuyez sur ①

i Cette fonction est sans effet sur le fonctionnement des zones de cuisson.

5.9 Pause

Cette fonction seLECTIONne le niveau de cuisson le plus bas pour les zones de cuisson activées.

Lorsque la fonction est en cours, tous les autres symboles du bandeau de commandes sont verrouillés.

La fonction ne désactive pas les fonctions du minutesur.

Appuyez sur pour activer la fonction.

s'affiche. Le niveau de cuisson est réduit à 1.

Pour désactiver la fonction : appuyez sur Il . Le niveau de cuisson s'affiche.

5.10 Touches Verrouil

Vous pouvez verrouiller le bandeau de commande pendant que les zones de cuisson fonctionnent. Vous évitez ainsi une modification accidentelle du réglage du niveau de cuisson.

Réglez d'abord le niveau de cuisson.

Pour activer la fonction: appuyez sur s'affiche pendant 4 secondes. Le minuteur reste activé.

Pour désactiver la fonction: appuyez sur . Le niveau de cuisson précédent s'allume.

i

Lorsque vous éteignez la table de cuisson, cette fonction est également désactivée.

5.11 Dispositif de sécurité infant

Cette fonction permet d'eviter une utilisation involontaire de la table de cuisson.

Pour activer la fonction: activez la table de cuisson avec ① ne selectionnez pas de réglage de niveau de cuisson. Appuyez sur pendant 4 secondes. allume. Éteignez la table de cuisson en appuyant sur ①

Pour désactiver la fonction: activez la table de cuisson avec Ne selectionnez pas de réglage de niveau de cuisson. Appuyez sur pendant 4 secondes. s'allume. Eteignez la table de cuisson en appuyant sur

Pour désactiver la fonction le temps d'une cuisson: activez la table de cuisson avec ①. fallume. Appuyez sur pendant 4 secondes. Reglez le niveau de cuisson dans les 10 secondes qui seront. Vous pouvez utiliser la table de cuisson. Lorsque vous éteignez la table de cuisson avec ①a fonction est de nouveau activée.

5.12 OffSound Control (Activation et désactivation des signaux sonores)

Éteignez la table de cuisson. Appuyez sur ① pendant 3 secondes. L'affichage s'allume, puis s'éteint. Appuyez sur pendant 3 secondes. apparaît. Appuyez sur la touche du minuteur pour désir l'une des options suivantes :

• les signaux sonores sont désactivés
• les signaux sonores sont activés Pour confirmer le réglage, attendez que la table de cuisson s'éteigne automatiquement.

Lorsque cette fonction est reglee sur l'appareil émet des signaux sonores uniquement lorsque :

• vous appuyez sur ①
• Minuteur se terminé
• Minuteur à rebours se termine
• vous posez un objet sur le bandeau de commande.

5.13 Limitation de puissance

Par défaut, la table de cuisson est régée sur le niveau de puissance le plus élevé possible.

Pour diminuer ou augmenter le niveau de puissance :

1. Désactivez la table de cuisson.
2. Maintenez la touche enfincée pendant 3 secondes. L'affichage s'allume et s'eteint.
3. Maintenez la touche enfoncée pendant 3 secondes. au apparait.
4. Appuyez sur .72 apparait.
5. Appuyez sur / du minuteur pour régler le niveau de puissance. Niveau de puissance

Reportez-vous au chapitre « Caracteristiques techniques »

ATTENTION!

Assurez-vous que la puissance selectionnée est adaptée aux fusibles de votre tableau électrique.

P72—7200W
P15—1500W
P20—2000W
P25—2500W
P30—3000W
P35—3500W
P40—4000W
P45—4500W
P50—5000W
·P60—6000W

5.14 Gestion alimentation

Si plusieurs zones sont actives et que la puissance consommée dépasse la limite de l'alimentation électrique, cette fonction répartit la puissance disponible entre toutes les zones de cuisson. La table de cuisson contrôle les niveaux de cuisson pour protéger les fusibles de l'installation domestique.

• Les zones de cuisson sont regroupées en fonction de l'emplacement et du nombre de phases de la table de cuisson. Chaque phase dispose d'une charge électrique maximale de 3700 W. Si la table de cuisson atteint la limite de la puissance maximale disponible dans une phase ou la limite de puissance totale selectionnée, la puissance des zones de cuisson est automatiquement réduite.
• Le niveau de cuisson de la zone de cuisson sélectionnée est always prioritaire. La puissance restante sera répartie entre les zones de cuisson précédément activées dans l'ordre inverse de seLECTION.
• L'affichage du niveau de cuisson des zones réduites oscille entre le niveau de cuisson sélectionnement initialement et le niveau de cuisson réduit.
• Attendez que l'affichage cesse de clignoter ou réduisez le niveau de cuisson

de la derniere zone de cuisson selectionnee. Les zones de cuisson continueront de fonctionner avec le niveau de cuisson réduit.Modifiez manuellement les niveaux de cuisson des zones de cuisson si nécessaire.

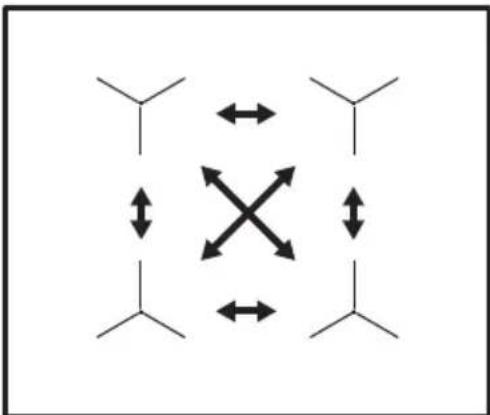

Gestion alimentation avec Limitation de puissance

Lorsque vous reglez la fonction Limitation de puissance sur 6000 W ou moins, la puissance de la table de cuisson est répartie entre toutes les zones de cuisson.

Reportez-vous à l'illustration pour connaître les combinaisons de distribution de puissance entre les zones de cuisson.

Lorsque vous reglez la fonction Limitation de puissance sur plus de 6 000 W, la puissance de la table de cuisson est répartie entre les sections indiquées ci-dessous.

6. CONSEILS

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

6.1 Récipients de cuisson

Pour les zones de cuisson à induction, un champ electromagnetique puissant créé très rapidement la chaleur dans le recipient.

Utilisez les zones de cuisson à induction avec un récipient de cuisson adapté.

• Le fond du écipient de cuisson doit être aussi plat et écais que possible.
  Assurez-vous que le fond du recipient est propre avant de le placer sur la surface de la table de cuisson.
• Afin d'eviter les rayures, ne faites pas glisser et ne frottez pas le recipient sur la surface vitrocéramique.

Matériaux des recipiens de cuisson

• corrects : fonte, acier, acier émailé, acier inoxydable, fond multicouche (homologué par le fabricant).
• incorrects : aluminium, cuivre, laiton, verre, céramique, porcelaine.

Les reçipients de cuisson convennent pour l'induction si :

• une petite quantité d'eau contenue dans un recipient chauffe dans un bref laps de temps sur une zone de cuisson régée sur le niveau de cuisson maximal.
• un aimant adhere au fond du écipient.

Dimensions des recipients de cuisson

• Les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du recipient utilisé.
  L'efficacité de la zone de cuisson dépend du diamètre du récipient. Un récipient plus petit que le diamètre minimal recommandé ne recoit qu'une petite partie de la puissance généree par la zone de cuisson.
  Pour des raisons de sécurité et des résultats de cuisson optimaux, n'utilise pas de recipient plus grand qu'indiqué

Dans la section « Caracteristiques des zones de cuisson », Evitez de garder les recipients à proximé du bandeau de commande durant la cuisson. Cela peut affecter le fonctionnement du bandeau de commande ou activer accidentellement les fonctions de la table de cuisson.

Reportez-vous au chapitre « Caracteristiques techniques »

6.2 Bruits pendant le fonctionnement

Si vous entendez :

• craquement : le recipient est composé de différents matériaux (conception « sandwich »).
• sifflement : vous utilisez une zone de cuisson avec un niveau de puissance élevé et le recipient est composé de différents matérielux (conception « sandwich »).
• bourdonnement : vous utilisez un niveau de puissance élevé.
• cliquetis : une commutation électrique se produit.
• sifflement, bourdonnement : le ventilateur fonctionne.

Ces bruits sont normaux et n'indiquent pas une anomalie de l'appareil.

6.3 Öko Timer (Minuteur Éco)

Pour réaliser des économies d'énergie, la zone de cuisson se désactive automatiquement avant le signal du minuteur. La différence de temps de fonctionnement dépend du niveau et de la durée de cuisson.

6.4 Exemples en matière de cuisson

Le rapport entre le niveau de cuisson et la consommation energetique de la zone de cuisson n'est pas linéaire. Lorsque vous augmentez le niveau de cuisson, cela n'est pas proportionnel avec l'augmentation de la consommation d'énergie. Cela peut dire qu'une zone de cuisson avec le niveau de

cuisson moyen utilise moins de la moitié de sa puissance.

Les données du tableau sont fournies à titre indicatif uniquement.

Réglages de la température	Utilisez pour : Durée(min)	Conseils
u-1	Gardez au chaud les alimentés cuits. si nécess-saire	Placez un couvercle sur le récipient.
1 - 3 Sauce hollandaise, faire fondre : beur-re, chocolat, gélatine.	5 - 25 Mélangez de temps en temps.
1 - 3 Solidifier : omelettes, øefs cocotte. 10 - 40 Cuisine avec un couvercle.
3 - 5 Faire moyen des plats à base de riz et de laitage, réchauffer des plats cuisi-nés.	25 - 50 Ajoutez au moins deux fois plus d'eau que de riz. Remuez les plats à base de lait durant la cuisson.
5 - 7 Cuisez les légumes, le poisson et la viande à la vapeur.	20 - 45 Ajoutez quelques cuillerées à soupe de liquide.
7 - 9 Cuisez des pommes de terre à la va-peur.	20 - 60 Utilisez 1/4 l'eau max. pour 750 g de pommes de terre.
7 - 9 Cuisez de plus grandes quantités d'ali-ments, des ragouuts et des soupes.	60 - 150 Ajoutez jusqu'à 3 l de liquide et des ingréients.
9 - 12 Faire revenir : escalopes, cordons bleus de veau, côtelettes, rissolettes, saucisses, foie, roux, øefs, crêpes, beignets.	si nécess-saire	Tourner à mi-cuisson.
12 - 13 Friture, galettes de pommes de terre, biftecks, steaks.	5 - 15 Tourner à mi-cuisson.
14 Faire bouillir de l'eau, cuire des pâtes, savoir de la viande (goulasch, bœuf braisé), cuire des frites.
P	Faire bouillir une grande quantité d'eau. PowerBoost est activée.

7. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

7.1 Informations generales

• Nettoyez la table de cuisson après chaque utilisation.
  Utilisez toujours un recipient dont le fond est propre.

• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.

• Utilisez un nettoyant spécifique adapté à la surface de la table de cuisson.

• Utilisez un gratoir spécial pour nettoyer la vitre.

7.2 Nettoyage de la table de cuisson

• Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sucre et les alimentents contenant du sucre car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler. Tenez le racloir spécial incliné sur la

surface vitrée et faites glisser la lame du racloir pour enlever les salissures.

• Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques liésantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un

détergent non abrasif. ÀpRES le nettoyage, séchez la table de cuisson à l'aide d'un chiffon doux.

• Pour-retirer les décolorations métalliques brillantes : utilisez une solution d'eau additionnée de vinaigre et nettoyez la surface vitrée avec un chiffon.

8. DÉPANNAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

8.1 Que faire si...

Problème Cause possible Solution
Vous ne pouvez pas activer la ta-ble de cuisson ni la faire fonction-ner.	La table de cuisson n'est pas bran-chée à une source d'alimentation électrique ou le branchement est in-correct.	Vérifiez que la table de cuisson estcorrectement branchée à une sourced'alimentation électrique.
Le fusible a disjoncté. Assurez-vous que le fusible est la cau-se du dysfonctionnement. Si les fusi-bles disjonctent de manière répétée,faites appel à un électricien qualifié.
Vous ne réglez pas le niveau decuisson dans les 10 secondes.	Mettez de nouveau en fonctionnementla table de cuisson et réglez le niveaude cuisson en moins de 10 secondes.
Vous avez appuyé sur 2 ou plus-sieurs touches sensitives en même temps.	Appuyez sur une seule touche sensiti-ve.
Pause est activé. Reportez-vous au chapitre « Utilisationquotidienne »
Il y a de l'eau ou des taches degraisse sur le bandeau de commandede.	Nettoyez le bandeau de commande.
Un signal sonore retentit et la ta-ble de cuisson se met à l'arrêt.Un signal sonore retentit lorsquela table de cuisson est à l'arrêt.	Vous avez posé quelque chose surune ou plusieurs touches sensitives.	Retirez l'objet des touches sensitives.
La table de cuisson se met à l'arrêt.	Vous avez posé celui chose surla touche sensitive①	Retirez l'objet de la touche sensitive.
Le voyant de chaleur résiduellene s'allume pas.	La zone de cuisson n'est pas chan-de partir qu'elle n'a fonctionné quepeu de temps ou le capteur est endommagé.	Si la zone a eu assez de temps pourchauffer, faites appel à un serviceaprès-vente agréé.

Problème Cause possible Solution

Montée en température automati- La zone est chaude. Laissez la zone refroidir suffisamment. que ne fonctionne pas.

Le niveau de cuisson le plus élevé est régé.		Le niveau de cuisson le plus élevé est identique à la puissance de la fonction.
Le niveau de cuisson oscille entre deux niveaux.	Gestion alimentation est activé. Reportez-vous au chapitre « Utilisation quotidienne ».
Les touches sensitives deviennent chaudes.	Le rèciplient est trop grand ou vous le placez trop préc des commandes.	Placez les récipients de grande taille sur les zones de cuisson arrêté, si possible.
Aucun signal sonore ne se dé-clenché lorsque vous appuyez sur les touches sensitives du bandeau.	Les signaux sonores sont désacti-vés.	Activez les signaux sonores. Reportez-vous au chapitre « Utilisation quotidienne ».
L s'affiche.	Dispositif de sécurité infant ou Tou-ches Verrouil est activée.	Reportez-vous au chapitre « Utilisation quotidienne ».
F s'affiche.	Il n'y a pas de rèplicant sur la zone. Posez un rèplicant sur la zone.
Le rèplicant n'est pas adapté. Utilisez un rèplicant ajusté. Reportez-		vous au chapitre « Conseils ».
Le diamètre du fond du rèplicant de cuisson est trop petit pour la zone.		Utilisez des récipients dont les dimen-sions sont correctes. Reportez-vous au chapitre « Caractéristiques techniques ».
E et un chiffre s'affichent.	Une erreur s'est produit dans la ta-ble de cuisson.	Mettez à l'arrêt la table de cuisson et mettez-la de nouveau en fonction-ment au bout de 30 secondes. Si E s'affiche à nouveau, débranchez la ta-ble de cuisson de la prise électrique. Au bout de 30 secondes, rebranchez la table de cuisson. Si le problème persististe, contactez le service après-vente/agréé.
Un bip constant se déclenché. Le branchement électrique est incor-rect.		Débranchez l'appareil de l'alimentation électrique. Demandez à un électricien qualifié de vérifier l'installation.

8.2 Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente/agree. Vous doivent fournir les données figurant sur la plaque signalétique. Vous doivent fournir également un code à 3 lettres pour la vitrocéramique (situé dans le coin de la surface en verre) et

le message d'erreur qui s'affiche. Assurez-vous d'utiliser correctement la table de cuisson. Si l'intervention d'un technicien ou d'un vendeur n'est pas gratuite, malgré la période de garantie en cours. Les informations concernant la période de garantie et les centres de service après agreés figurent dans le livre de garantie.

9. CARACTERISTIQUES TECHNIQUES

9.1 Plaque signalétique

Modèle EIV83443BW PNC 949 596 831 00

Type 62 D4A 01 AD 220 - 240 V / 400 V 2N, 50 - 60 Hz

Induction 7.2 kW Fabrique en : Allemagne

Numéro de série......... 7.2 kW

ELECTROLUX

9.2 Caracteristiques des zones de cuisson

Zone de cuisson Puisance nominale (niveau de cuisson max.) [W]	PowerBoost [W] PowerBoost du-rée maximale [min]	Diamètre du réci-pient de cuisson [mm]
Avant gauche 2300 3200 10 125 - 210
Arrière gauche 2300 3200 10 125 - 210
Avant centrale 1400 2500 4 125 - 145
Arrière droite 2300 3600 10 180 - 240

La puissance des zones de cuisson peut légérer différer des données du tableau. Elle dépend de la matière et des dimensions du recipient.

Pour des résultats de cuisson optimaux, utilisez des recipients qui ne dépassent pas le diamètre de la zone de cuisson.

10. RENDEMENT ÉNERGÉTIQUE

10.1 Informations produits*

Identification du modele EIV83443BW

Type de table de cuisson Table de cuisson encastra-ble
Nombre de zones de cuisson		4
Technologie de chauffage		Induction
Diamètre des zones de cuisson circulaires (Ø)	Avant gauche	21,0 cm
	Arrière gauche	21,0 cm
	Avant centrale	14,5 cm
	Arrière droite	24,0 cm
Consommation d'énergie par zone de cuisson (EC electric cooking)	Avant gauche	179,6 Wh / kg
	Arrière gauche	177,0 Wh / kg
	Avant centrale	180,2 Wh / kg
	Arrière droite	174,6 Wh / kg

Consommation energetique de la table de cuisson (EC electric hob) 177,9 Wh / kg

• Pour l'Union europeenne conformément à EU 66/2014. Pour la Biélorussie conformément à la norme STB 2477-2017, annexe A. Pour l'Ukraine conformément à la norme 742/2019.

EN 60350-2 - Appareils electroménagers de cuisson - Partie 2 : Tables de cuisson : méthodes de mesure des performances

Les mesures d'énergie se rapportant à la surface de cuisson sont identifiées par les repères des zones de cuisson correspondantes.

10.2 Économie d'énergie

Vospuvez economiser de I'energie au quotidien en suivant les conseils suivants.

• Si vous faites chauffer de l'eau, ne faites chauffer que la quantité dont vous avez réellement besoin.

• Si possible, couvrez toujours les recipients de cuisson avec un couvercle pendant la cuisson.

• Activez toujours la zone de cuisson après avoir posé le recipient dessus.

• Placez les plus petits récipiens sur les plus petites zones de cuisson.
• Posez directement le écipient au centre de la zone de cuisson.
• Vous pouvez utiliser la chaleur résiduelle pour conserver les aliments au chaud ou pour faire fondre.

11. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole
Déposez les emballages dans les
conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les apparêils

portant le symbole avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

Concerne la France uniquement :

FR

Cet apparil, ses accesoires et cordons se recyclent

Points de collecte sur www. quefairedemesdechets.fr Privilégiez la réparation ou le don de votre apparell !

PENSIAMO A TE
