LIETOŠANAS INSTRUKCIJA EIV83443BW ELECTROLUX

Izmantojiet tikai oriģinālas rezerves daļas. Sazinoties ar mūsu pilnvaroto servisa centru, nodrošiniet, lai jums būtu pieejami šādi dati: modelis, PNC, sērijas numurs. Šī informācija ir norādīta uz datu plāksnītes. Uzmanību / drošības informācija Vispārīga informācija un ieteikumi Ar vidi saistīta informācija Izmaiņu tiesības rezervētas. SATURS

Pirms ierīces uzstādīšanas un lietošanas rūpīgi izlasiet pievienotos norādījumus. Ražotājs neatbild par 102 LATVIEŠUsavainojumiem un bojājumiem, kas radušies ierīces nepareizas uzstādīšanas vai izmantošanas rezultātā. Glabājiet šīs instrukcijas drošā, pieejamā vietā, lai tās varētu izmantot nākotnē.

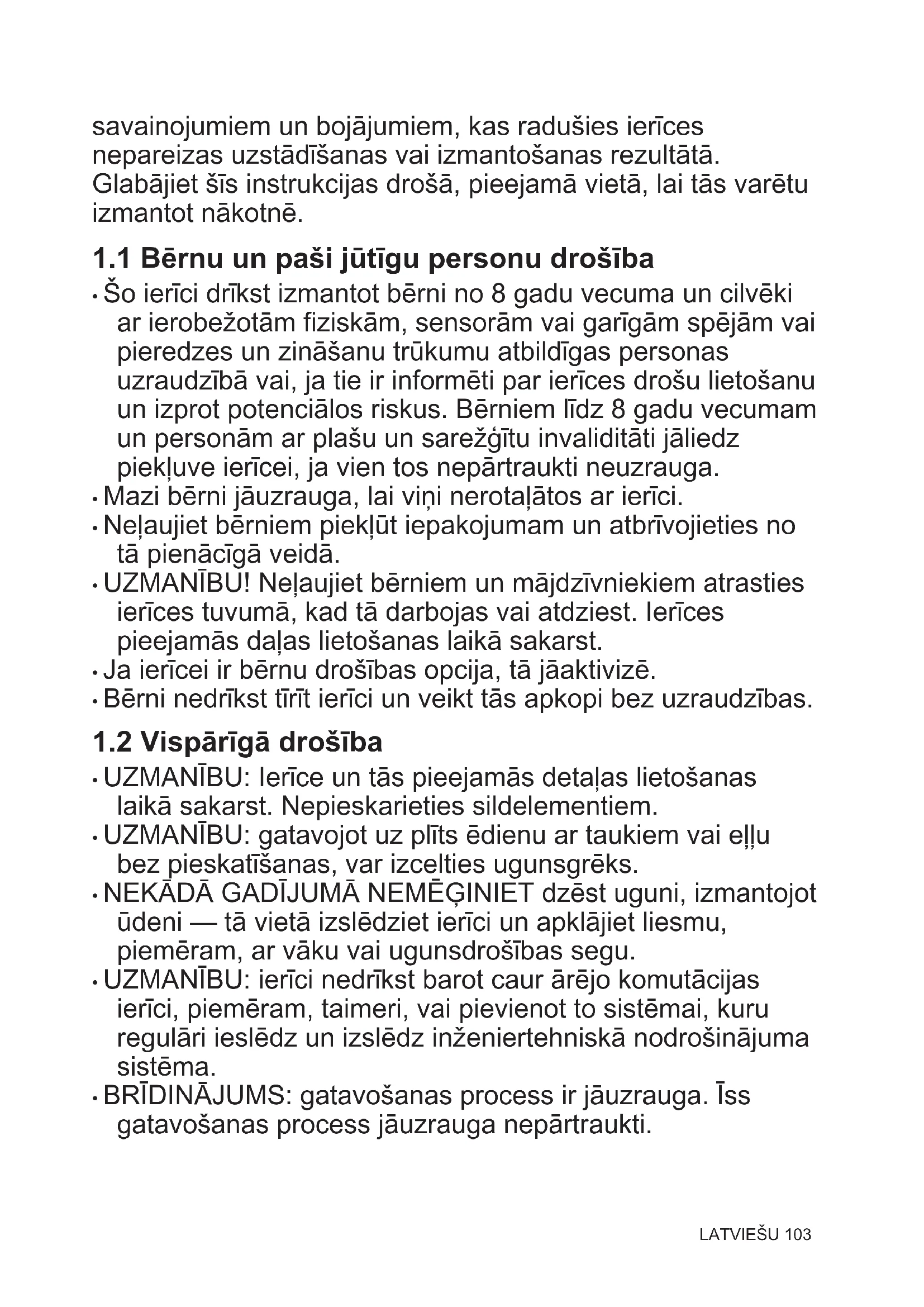

1.1 Bērnu un paši jūtīgu personu drošība

• Šo ierīci drīkst izmantot bērni no 8 gadu vecuma un cilvēki ar ierobežotām fiziskām, sensorām vai garīgām spējām vai pieredzes un zināšanu trūkumu atbildīgas personas uzraudzībā vai, ja tie ir informēti par ierīces drošu lietošanu un izprot potenciālos riskus. Bērniem līdz 8 gadu vecumam un personām ar plašu un sarežģītu invaliditāti jāliedz piekļuve ierīcei, ja vien tos nepārtraukti neuzrauga.

• Mazi bērni jāuzrauga, lai viņi nerotaļātos ar ierīci.

• Neļaujiet bērniem piekļūt iepakojumam un atbrīvojieties no tā pienācīgā veidā.

• UZMANĪBU! Neļaujiet bērniem un mājdzīvniekiem atrasties ierīces tuvumā, kad tā darbojas vai atdziest. Ierīces pieejamās daļas lietošanas laikā sakarst.

• Ja ierīcei ir bērnu drošības opcija, tā jāaktivizē.

• Bērni nedrīkst tīrīt ierīci un veikt tās apkopi bez uzraudzības.

1.2 Vispārīgā drošība

• UZMANĪBU: Ierīce un tās pieejamās detaļas lietošanas laikā sakarst. Nepieskarieties sildelementiem.

• UZMANĪBU: gatavojot uz plīts ēdienu ar taukiem vai eļļu bez pieskatīšanas, var izcelties ugunsgrēks.

• NEKĀDĀ GADĪJUMĀ NEMĒĢINIET dzēst uguni, izmantojot ūdeni — tā vietā izslēdziet ierīci un apklājiet liesmu, piemēram, ar vāku vai ugunsdrošības segu.

• UZMANĪBU: ierīci nedrīkst barot caur ārējo komutācijas ierīci, piemēram, taimeri, vai pievienot to sistēmai, kuru regulāri ieslēdz un izslēdz inženiertehniskā nodrošinājuma sistēma.

• BRĪDINĀJUMS: gatavošanas process ir jāuzrauga. Īss gatavošanas process jāuzrauga nepārtraukti. LATVIEŠU 103• UZMANĪBU: Aizdegšanās risks: neuzglabājiet priekšmetus uz gatavošanas virsmām.

• Nenovietojiet uz plīts virsmas metāla priekšmetus, piemēram, nažus, dakšas, karotes un vākus, jo tie var sakarst.

• Nelietojiet ierīci pirms tās iebūvēšanas.

• Ierīces tīrīšanai neizmantojiet tvaika tīrītāju.

• Pēc lietošanas izslēdziet plīts virsmas sildelementu, izmantojot tā vadības slēdzi, un nepaļaujieties uz gatavošanas trauka noteicēju.

• Ja stikla keramikas virsma / stikla virsma ir saplaisājusi, izslēdziet ierīci un atvienojiet to no strāvas padeves avota. Ja ierīce ir pieslēgta strāvas padeves avotam tiešā veidā, izmantojot savienojuma kārbu, noņemiet drošinātāju, lai atvienotu ierīci no strāvas padeves avota. Jebkurā gadījumā sazinieties ar Pilnvarotu servisa centru.

• Lai izvairītos no negadījumiem, strāvas padeves vada bojājuma gadījumā tas jānomaina ražotājam, autorizētajam servisam vai līdzīgi kvalificētam speciālistam.

• UZMANĪBU: Izmantojiet tikai tos plīts aizsargus, kurus ir izgatavojis ierīces ražotājs vai kuri norādīti lietošanas instrukcijā kā lietošanai piemēroti vai kuri ir iestrādāti ierīcē. Nepiemērotu plīts aizsargu lietošana var izraisīt negadījumus.

BRĪDINĀJUMS! Ierīci drīkst uzstādīt tikai sertificēti speciālisti. BRĪDINĀJUMS! Pastāv savainojumu vai ierīces bojājumu risks.

• Noņemiet visu iesaiņojumu.

• Neuzstādiet un nelietojiet bojātu ierīci.

• Ievērojiet kopā ar ierīci piegādātās uzstādīšanas norādes.

• Nodrošiniet starp blakus uzstādītām ierīcēm piemērotu attālumu.

• Vienmēr uzmanīgi pārvietojiet ierīci, jo tā ir smaga. Vienmēr izmantojiet drošības cimdus un slēgtus apavus.

• Apstrādājiet nozāģētās virsmas ar hermetizējošu līdzekli, lai nepieļautu piebriešanu mitruma ietekmē.

• Aizsargājiet ierīces apakšu no tvaika un mitruma.

• Neuzstādiet ierīci blakus durvīm vai zem logiem. Tas jāievēro, lai, atverot durvis vai logu, nenokristu ēdiena gatavošanas trauki. 104 LATVIEŠU• Katrai ierīcei apakšā ir dzesēšanas ventilators.

• Ja ierīce tiek uzstādīta virs atvilktnes: – Neglabājiet mazus priekšmetus vai papīra lapas, kuras varētu izvilkt, tādējādi sabojājot dzesēšanas ventilatorus vai dzesēšanas sistēmu. – Starp ierīces apakšdaļu un atvilktnē esošajiem priekšmetiem atstājiet vismaz 2 cm attālumu.

• Noņemiet visus atdalošos paneļus, kas uzstādīti skapīti zem ierīces.

2.2 Pieslēgums elektrotīklam

BRĪDINĀJUMS! Var izraisīt ugunsgrēku un elektrošoku.

• Visi elektriskie savienojumi jāveic kvalificētam elektriķim.

• Ierīcei jābūt iezemētai.

• Pirms jebkādu darbību veikšanas pārliecinieties, ka ierīce ir atvienota no strāvas padeves.

• Pārliecinieties, ka tehnisko datu plāksnītē norādītie parametri atbilst elektrotīkla parametriem.

• Pārbaudiet, vai ierīce ir pareizi uzstādīta. Vaļīgs vai neatbilstošs strāvas vads vai kontaktdakša (ja tāda ir) var izraisīt kontakta pārmērīgu sakaršanu.

• Izmantojiet pareizu elektrības padeves vadu.

• Neļaujiet elektrības padeves vadam satīties.

• Nodrošiniet, ka tiek uzstādīta trieciena aizsardzība.

• Kabeļa stiprinājumam izmantojiet vada atslogotāju.

• Pieslēdzot ierīci rozetei, pārliecinieties, ka elektrības vads vai kontaktdakša (ja tāda ir) nepieskaras ierīces karstajām daļām vai ēdiena gatavošanas traukiem.

• Nelietojiet daudzkontaktu adapterus vai pagarinātājus.

• Rīkojieties uzmanīgi, lai nesabojātu kontaktspraudni (ja tāds ir) un strāvas kabeli. Sazinieties ar mūsu pilnvaroto servisa centru vai elektriķi, lai nomainītu bojātu strāvas kabeli.

• Daļas, kas nodrošina aizsardzību pret elektrošoku no strāvu vadošiem un izolētajiem elementiem, jānostiprina tā, lai tos nevarētu noņemt bez instrumentiem.

• Pieslēdziet kontaktspraudni kontaktligzdai tikai uzstādīšanas beigās. Pārbaudiet, vai pēc uzstādīšanas kontaktspraudnim var brīvi piekļūt.

• Ja kontaktligzda ir vaļīga, neievietojiet tajā kontaktspraudni.

• Nekad neatslēdziet ierīci no tīkla, velkot aiz strāvas kabeļa. Vienmēr velciet aiz kontaktspraudņa.

• Ir jāizmanto atbilstošas izolācijas ierīces: automātslēdži, drošinātāji (no turētājiem izskrūvējami drošinātāji), zemējuma noplūdes automātslēdži un savienotāji.

• Elektroinstalācijā jābūt izolācijas ierīcei, kas ļauj atvienot ierīci no visiem elektrotīkla poliem. Izolācijas ierīcē atstarpei starp kontaktiem jābūt vismaz 3 mm.

• Pirms pirmās lietošanas, noņemiet visus iesaiņojuma materiālus, uzlīmes un aizsargplēvi (ja tādi ir).

• Šī ierīce ir paredzēta tikai izmantošanai mājas apstākļos (iekštelpās).

• Nemainiet šī produkta specifikāciju.

• Pārliecinieties, ka ierīces ventilācijas atveres nav nosprostotas.

• Lietošanas laikā neatstājiet ierīci bez uzraudzības.

• Pēc katras izmantošanas reizes iestatiet gatavošanas zonu stāvoklī “Izslēgts”.

• Nenovietojiet galda piederumus un gatavošanas trauku vākus uz gatavošanas zonām. Tie var sakarst.

• Nelietojiet ierīci ar mitrām rokām, vai ja ierīce nonākusi saskarē ar ūdeni.

• Nelietojiet ierīci kā darba virsmu vai uzglabāšanai paredzētu virsmu.

• Ja ierīces virsma ir ieplaisājusi, nekavējoties atvienojiet ierīci no strāvas padeves. Tas novērsīs elektrošoka risku.

• Ierīces darbināšanas laikā lietotājiem ar elektrokardiostimulatoru jāturas vismaz 30 cm attālumā no indukcijas gatavošanas zonām. LATVIEŠU 105• Ievietojot pārtiku karstā eļļā, tā var izšļakstīties. BRĪDINĀJUMS! Pastāv ugunsgrēka vai sprādziena risks.

• Uzkarsēti tauki un eļļa var radīt uzliesmojošu tvaiku. Gatavošanas laikā netuviniet taukvielas un eļļu atklātai liesmai vai sakarsētiem priekšmetiem.

• Augstā temperatūrā uzkarsētas eļļas izdalītie tvaiki var pēkšņi uzliesmot.

• Pārtikas atliekas saturoša izmantotā eļļa var uzliesmot zemākā temperatūrā nekā pirmreizējas lietošanas eļļa.

• Neievietojiet ierīcē un neglabājiet tās tuvumā vai uz tās viegli uzliesmojošas vielas vai ar viegli uzliesmojošām vielām piesūcinātus priekšmetus. BRĪDINĀJUMS! Pastāv ierīces bojājumu risks.

• Neturiet karstus ēdiena gatavošanas traukus uz vadības paneļa.

• Nedrīkst novietot karstu pannas vāku uz plīts stikla virsmas.

• Ēdiena gatavošanas laikā neļaujiet ēdiena gatavošanas traukiem vārīties tukšiem.

• Ievērojiet piesardzību, lai neļautu priekšmetiem vai gatavošanas traukiem nokrist uz ierīces. Tas var sabojāt virsmu.

• Neieslēdziet gatavošanas zonas ar tukšiem gatavošanas traukiem vai bez tiem.

• Nenovietojiet alumīnija foliju tieši uz ierīces.

• Gatavošanas trauki, kas ražoti no čuguna vai alumīnija, vai ar bojātu apakšu var radīt skrāpējumus stiklam / stikla keramikas virsmai. Pārvietojot priekšmetus uz gatavošanas virsmas, vienmēr tos paceliet.

• Šī ierīce paredzēta tikai ēdiena gatavošanai. Ierīci aizliegts izmantot citiem nolūkiem, piemēram, telpu apsildei.

2.4 Apkope un tīrīšana

• Regulāri tīriet ierīci, lai novērstu virsmas materiāla sabojāšanos.

• Pirms tīrīšanas izslēdziet ierīci un ļaujiet tai atdzist.

• Ierīces tīrīšanai neizmantojiet tvaiku un neizsmidziniet ūdeni.

• Tīriet ierīci ar mitru, mīkstu drānu. Izmantojiet tikai neitrālus mazgāšanas līdzekļus. Neizmantojiet abrazīvus izstrādājumus, abrazīvus sūkļus, šķīdinātājus vai metāla priekšmetus.

• Lai salabotu ierīci, sazinieties ar pilnvarotu servisa centru. Izmantojiet tikai oriģinālās rezerves daļas.

• Informācija par šajā produktā esošo lampu (lampām) un atsevišķi nopērkamajām rezerves lampām: Šīs lampas ir paredzētas ekstremāliem fiziskajiem apstākļiem, piemēram, temperatūrai, vibrācijai, mitrumam, mājsaimniecības ierīcēs vai paredzētas informēšanai par ierīces darbības statusu. Tās nav paredzētas citiem lietošanas veidiem un nav piemērotas mājsaimniecības telpu apgaismojumam.

BRĪDINĀJUMS! Pastāv savainošanās vai nosmakšanas risks.

• Sazinieties ar vietējās pašvaldības iestādēm, lai noskaidrotu, kā utilizēt ierīci.

• Atvienojiet ierīci no elektropadeves.

• Nogrieziet strāvas kabeli netālu no ierīces un utilizējiet to.

BRĪDINĀJUMS! Skatiet sadaļu "Drošība". 106 LATVIEŠU3.1 Pirms uzstādīšanas Pirms plīts uzstādīšanas pierakstiet zemāk informāciju, kas norādīta uz datu plāksnītes. Tehnisko datu plāksnīte atrodas plīts apakšā. Sērijas numurs ...........................

3.2 Iebūvējamas plītis

Lietojiet iebūvējamās plītis tikai pēc tam, kad tās ir pareizi iebūvētas virtuves mēbelēs un darba virsmās atbilstoši spēkā esošiem standartiem.

3.3 Strāvas padeves kabelis

• Plīts virsma ir aprīkota ar strāvas padeves kabeli.

• Lai nomainītu bojātu strāvas vadu, izmantojiet kabeli: H05V2V2-F, kurš spēj izturēt 90 °C un augstāku temperatūru. Sazinieties ar vietējo servisa centru. Strāvas padeves kabeļa nomaiņu drīkst veikt tikai kvalificēts elektriķis. BRĪDINĀJUMS! Visi elektrisko savienojumu darbi ir jāveic kvalificētam elektriķim. UZMANĪBU! Neurbiet un nelodējiet vadu galus. Tas ir aizliegts. UZMANĪBU! Neveidojiet kabeļa savienojumus bez kabeļa gala uzmavas. Divfāzu pieslēgums

1. Atvienojiet kabeļa gala uzmavu no

melnās un brūnās krāsas vadiem.

2. Noņemiet izolāciju no melnās un brūnās

uzmavu uz kopējā kabeļa gala (nepieciešams īpašs instruments). Kabeļu šķērsgriezums

Uzstādot plīts virsmu zem tvaika nosūcēja, skatiet minimālo nepieciešamo attālumu starp ierīcēm tvaika nosūcēja uzstādīšanas instrukcijās. LATVIEŠU 107min. 50mm min. 500mm Ja ierīce tiek uzstādīta virs atvilktnes, plīts virsmas ventilācija gatavošanas procesa laikā var uzsildīt atvilktnē glabātos priekšmetus. Meklējiet video pamācību “Electrolux indukcijas plīts virsmas uzstādīšana — uzstādīšana un virsmas”, ievadot pilnu turpmāk redzamajā attēlā norādīto nosaukumu. www.youtube.com/electrolux www.youtube.com/aeg How to install your Electrolux Induction Hob - Worktop installation

108 LATVIEŠU4. IZSTRĀDĀJUMA APRAKSTS

4.1 Gatavošanas virsmas izkārtojums

Indukcijas gatavošanas zona

4.2 Vadības paneļa izkārtojums

Ierīces vadībai izmantojiet sensora laukus. Displeji, indikatori un skaņas signāli norāda uz aktivizētām funkcijām. Senso‐

lauks Funkcija Komentāri

IESLĒGT / IZSLĒGT Lai aktivizētu vai deaktivizētu plīts virsmu. Bloķētājs / Bērnu drošības sistēma Vadības paneļa bloķēšanai/atbloķēšanai. Pauze Funkcijas aktivizēšanai un deaktivizēšanai. Bridge Funkcijas aktivizēšanai un deaktivizēšanai. - Sildīšanas pakāpes displejs Rāda sildīšanas pakāpi. - Taimera indikatori gatavošanaszonāmRāda, kurai zonai iestatīts laiks. - Taimera displejs Rāda laiku minūtēs. LATVIEŠU 109Senso‐

lauks Funkcija Komentāri

- Lai izvēlētos gatavošanas zonu.

- Vadības josla Iestata sildīšanas pakāpi.

4.3 Sildīšanas pakāpju rādījumi

Displejs Apraksts Gatavošanas zona ir izslēgta.

Gatavošanas zona darbojas. Pauze darbojas. Automātiskā uzkarsēšana darbojas. PowerBoost darbojas. + cipars Radusies kļūda.

OptiHeat Control (trīspakāpju atlikušā siltuma indikators): turpinās gatavošana / siltuma uzturēšana / atlikušais siltums. Bloķētājs / Bērnu drošības sistēma darbojas. Nepareizi vai pārāk mazi ēdiena gatavošanas trauki, vai arī uz gatavošanas zonas nav ēdiena gatavošanas trauku. Automātiskā izslēgšanās darbojas.

4.4 OptiHeat Control (trīspakāpju

atlikušā siltuma indikators) BRĪDINĀJUMS! / / Kamēr indikators turpina degt, pastāv apdegumu risks no atlikušā karstuma. Indukcijas gatavošanas zonas rada gatavošanas procesam nepieciešamo siltumu tieši ēdiena gatavošanas trauka pamatnē. Stikla keramikas virsma sakarst no trauku izstarotā karstuma. Indikatori / / sāk degt, kad gatavošanas zona ir karsta. Tie parāda pašreiz izmantoto gatavošanas zonu atlikušā siltuma pakāpi. Indikatori var arī iedegties:

• blakus esošajām gatavošanas zonām, pat ja tās neizmatojat,

• ja uz aukstas gatavošanas zonas tiek novietoti karsti gatavošanas trauki,

• kad gatavošanas virsma ir izslēgta, bet gatavošanas zona joprojām ir karsta. Indikators nodziest, kad gatavošanas zona ir atdzisusi. 110 LATVIEŠU5. IERĪCES IZMANTOŠANA IKDIENĀ BRĪDINĀJUMS! Skatiet sadaļu "Drošība".

5.1 Aktivizēšana un deaktivizēšana

Pieskarieties pie vienu sekundi, lai aktivizētu vai deaktivizētu plīti.

5.2 Automātiskā izslēgšanās

Funkcija automātiski izslēgs ierīci, ja:

• visas gatavošanas zonas tiek izslēgtas;

• jūs neiestatījāt sildīšanas pakāpi pēc plīts virsmas aktivizēšanas;

• jūs izlējāt vai nolikāt kaut ko uz vadības paneļa ilgāk par 10 sekundēm (piem., pannu, dvieli utt.). Atskan skaņas signāls un plīts virsma deaktivizējas. Noņemiet priekšmetu vai notīriet vadības paneli;

• plīts virsma kļuvusi pārāk karsta (piemēram, kad katls ir izvārījies sauss). Ļaujiet gatavošanas zonai atdzist, pirms atkal lietojat plīti;

• jūs izmantojat nepareizu ēdiena gatavošanas trauku. Iedegas simbols un gatavošanas zona automātiski deaktivizējas pēc 2 minūtēm.

• gatavošanas zona netika izslēgta vai netika mainīta sildīšanas pakāpe. Pēc kāda laika izgaismojas un plīts izslēdzas. Attiecība starp siltuma pakāpi un plīts virsmas izslēgšanās laiku: Karsēšanas pakāpe Plīts virsma atslē‐ dzas pēc , 1 - 3 6 stundām

5.3 Sildīšanas pakāpe

Lai iestatītu vai mainītu sildīšanas pakāpi: Pieskarieties vadības joslai pareizajā siltuma pakāpes iestatījumā vai velciet ar pirkstu gar vadības joslu, līdz sasniedzat pareizo sildīšanas pakāpi.

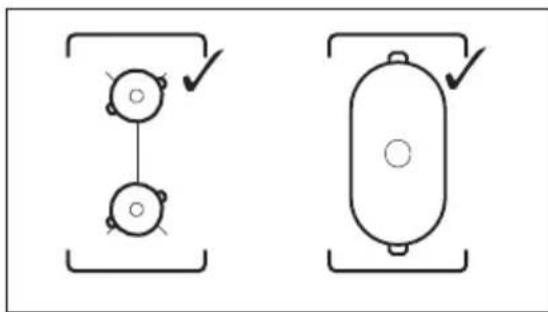

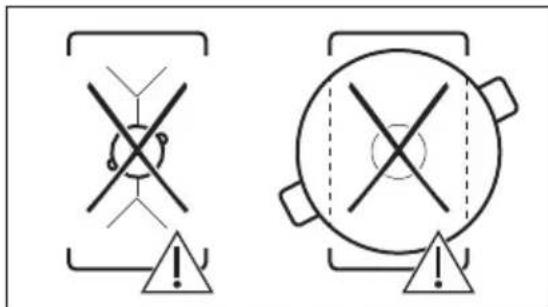

5.4 Gatavošanas zonu lietošana

Ēdiena gatavošanas traukus lieciet izvēlētās zonas centrā. Indukcijas gatavošanas zonas līdz zināmai robežai automātiski pielāgojas ēdiena gatavošanas trauka apakšas izmēram. Varat gatavot, izmantojot lielāku ēdiena gatavošanas trauku, novietojot to uz divām gatavošanas zonām vienlaikus. Ēdiena gatavošanas traukam ir jābūt novietotam uz abu zonu centriem, bet ne pāri zonas apzīmējumam. Ja ēdiena gatavošanas trauks atrodas starp abiem centriem, Bridge funkcija netiks aktivizēta. LATVIEŠU 1115.5 Bridge Funkcija darbojas, kad katls nosedz divu zonu centrus. Šī funkcija savieno abas kreisās puses gatavošanas zonas, un tās darbojas kā viena. Vispirms iestatiet sildīšanas pakāpi vienai no kreisās puses gatavošanas zonām. Lai ieslēgtu funkciju: pieskarieties . Lai iestatītu vai mainītu sildīšanas pakāpi, pieskarieties vienam no vadības sensoriem. Lai izslēgtu funkciju: pieskarieties

Gatavošanas zonas pārstāj darboties kopā.

5.6 Automātiskā uzkarsēšana

Aktivizējiet šo funkciju, lai īsākā laikā iegūtu vajadzīgo siltuma pakāpi. Kad tā ir ieslēgta, sākumā zona darbojas augstākajā pakāpē un pēc tam turpina gatavot vajadzīgajā siltuma pakāpē. Lai aktivizētu funkciju, gatavošanas zonai jābūt aukstai. Lai aktivizētu funkciju gatavošanas zonai: pieskarieties ( iedegas). Uzreiz pieskarieties pie vēlamās sildīšanas pakāpes. Pēc 3 sekundēm iedegas. Lai izslēgtu funkciju: nomainiet sildīšanas pakāpi.

Šī funkcija piegādā vairāk jaudas indukcijas gatavošanas zonām. Šo funkciju var aktivizēt indukcijas gatavošanas zonai tikai uz īsu laiku. Pēc tam indukcijas gatavošanas zona automātiski pārslēdzas atpakaļ uz augstāko sildīšanas pakāpi. Skatiet sadaļu "Tehniskie dati". Lai aktivizētu funkciju gatavošanas zonai: pieskarieties iedegas. Lai izslēgtu funkciju: nomainiet sildīšanas pakāpi.

• Laika atskaites taimeris Varat izmantot šo funkciju, lai iestatītu vienas gatavošanas reizes ilgumu. Vispirms iestatiet gatavošanas zonas sildīšanas pakāpi, tad funkciju. Lai iestatītu gatavošanas zonu: Vairākkārt pieskarieties pie , līdz parādās vēlamās gatavošanas zonas indikators. Lai ieslēgtu funkciju: pieskarieties pie taimera , lai iestatītu laiku (00 - 99 minūtes). Kad gatavošanas zonas indikators sāks mirgot, tiks aktivizēta laika atpakaļskaitīšana. Lai pārbaudītu atlikušo laiku: pieskarieties , lai iestatītu gatavošanas zonu. Gatavošanas zonas indikators sāk mirgot. Displejā būs redzams atlikušais laiks. Lai mainītu laiku: pieskarieties , lai iestatītu gatavošanas zonu. Pieskarties vai . Lai izslēgtu funkciju: pieskarieties , lai iestatītu gatavošanas zonu, un tad pieskarieties . Atlikušais laiks samazinās līdz 00. Gatavošanas zonas indikators nodzisīs. Kad laiks būs beidzies, atskanēs skaņas signāls un mirgos 00. Gatavošanas zona tiek izslēgta. Lai izslēgtu skaņu: pieskarieties .

• CountUp Timer Lietojiet šo funkciju, lai pārbaudītu, cik ilgi darbojas gatavošanas zona. Lai iestatītu gatavošanas zonu: Vairākkārt pieskarieties pie , līdz parādās vēlamās gatavošanas zonas indikators. Lai ieslēgtu funkciju: pieskarieties pie taimera : parādīsies : Kad gatavošanas zonas indikators sāks mirgot, tiks aktivizēta laika skaitīšana. Displejs pārslēdzas starp un skaitāmo laiku (minūtēs). 112 LATVIEŠULai redzētu, cik ilgi darbojas gatavošanas zona: pieskarieties , lai iestatītu gatavošanas zonu. Gatavošanas zonas indikators sāk mirgot. Displejā redzams, cik ilgi gatavošanas zona darbojas. Lai izslēgtu funkciju: pieskarieties un tad vai . Gatavošanas zonas indikators nodzisīs.

• Laika atgādinājums Šo funkciju var lietot, kad plīts ir ieslēgta, bet gatavošanas zonas nestrādā. Sildīšanas pakāpes displejā būs redzams . Lai ieslēgtu funkciju: pieskarieties un tad pieskarieties vai taimera , lai iestatītu laiku. Kad laiks būs beidzies, atskanēs skaņas signāls un mirgos 00. Lai izslēgtu skaņu: pieskarieties . Šī funkcija neietekmē gatavošanas zonu darbību.

Visas darbojošos gatavošanas zonu iestatīšana uz zemāko karsēšanas pakāpi. Šīs funkcijas darbības laikā visi pārējie vadības paneļa simboli ir bloķēti. Šī funkcija neaptur taimera funkcijas. Nospiediet , lai aktivizētu funkciju, piespiediet taustiņu. Iedegas. Karsēšanas iestatījums ir samazināts līdz 1. Lai izslēgtu funkciju, nospiediet

Ieslēdzas iepriekšējais karsēšanas iestatījums .

Vadības paneli var nobloķēt, kamēr darbojas gatavošanas zonas. Tas novērsīs nejaušu sildīšanas pakāpes maiņu. Vispirms iestatiet sildīšanas pakāpi. Lai ieslēgtu funkciju: pieskarieties

iedegas uz 4 sekundēm. Taimeris turpina darboties. Lai izslēgtu funkciju: pieskarieties . Ieslēdzas iepriekšējā sildīšanas pakāpe. Kad deaktivizējat plīti, jūs deaktivizējat arī šo funkciju.

5.11 Bērnu drošības sistēma

Šī funkcija nepieļauj nejaušu plīts ieslēgšanu un lietošanu. Lai aktivizētu funkciju gatavošanas zonai: aktivizējiet plīts virsmu ar . Neiestatiet sildīšanas pakāpi. Piespiediet 4 sekundes. iedegas. Izslēdziet plīti, izmantojot . Lai izslēgtu funkciju gatavošanas zonai: aktivizējiet plīts virsmu ar . Neiestatiet sildīšanas pakāpi. Piespiediet 4 sekundes. iedegas. Izslēdziet plīti, izmantojot . Lai ignorētu funkciju tikai vienu reizi vārīšanai laikā: aktivizējiet plīts virsmu ar . iedegas. Piespiediet 4 sekundes. Iestatiet sildīšanas pakāpi 10 sekunžu laikā. Varat lietot plīti. Kad jūs deaktivizējat plīti ar , funkcija atkal darbojas.

5.12 OffSound Control (Skaņas

aktivizēšana un deaktivizēšana) Izslēdziet plīti. Piespiediet 3 sekundes. Displejs ieslēdzas un izslēdzas. Piespiediet 3 sekundes. vai iedegas. Pieskarieties pie taimera , lai izvēlētos kādu no šādām iespējām:

• - skaņas ir izslēgtas;

• - skaņas ir ieslēgtas. Lai apstiprinātu izvēli, nogaidiet, līdz plīts automātiski izslēdzas. Kad šī funkcija ir iestatīta stāvoklī, skaņas ir dzirdamas tikai tad, kad:

• Laika atgādinājums nolaižas

• Laika atskaites taimeris nolaižas

• uz vadības paneļa tiek kaut kas uzlikts. LATVIEŠU 1135.13 Jaudas ierobežojums Plīts ir iestatīta uz augstāko iespējamo jaudas līmeni pēc noklusējuma. Lai samazinātu vai palielinātu jaudas līmeni:

1. Izslēdziet plīts virsmu.

2. Turiet piespiestu 3 sekunžu garumā.

Displejs ieslēdzas un izslēdzas.

5. Nospiediet taimera / , lai iestatītu

jaudas līmeni. Jaudas līmeņi Skatiet sadaļu "Tehniskie dati". UZMANĪBU! Pārliecinieties, ka mājokļa drošinātāji spēj izturēt izvēlēto jaudu.

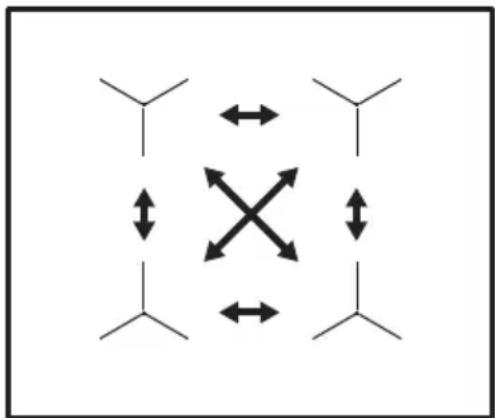

5.14 Jaudas pārvaldība

Ja ir aktivizētas vairākas zonas un patērētā jauda pārsniedz strāvas padeves ierobežojumu, tad šī funkcija sadala pieejamo jaudu starp gatavošanas zonām. Plīts virsma kontrolē karstuma iestatījumus, lai aizsargātu mājokļa elektroinstalācijas drošinātājus.

• Gatavošanas zonas ir grupētas atbilstoši to atrašanās vietai un plīts virsmas fāžu skaitam. Katras fāzes maksimālā strāvas slodze (3700 W). Ja plīts virsma sasniedz maksimāli pieejamo vienas fāzes vai atlasīto kopējo jaudas limitu, gatavošanas zonu jauda tiek automātiski samazināta.

• Prioritāte vienmēr tiek piešķirta pēdējās atlasītās gatavošanas zonas karsēšanas iestatījumam. Atlikusī jauda tiks sadalīta starp iepriekš aktivizētajām gatavošanas zonām pretēji atlases kārtībai.

• Karsēšanas iestatījuma displejs zonai ar samazināto jaudu mainās starp atlasīto sildīšanas iestatījumu un pazeminātās karsēšanas jaudas iestatījumu.

• Uzgaidiet, līdz displejs pārstāj mirgot, vai samaziniet pēdējās atlasītās gatavošanas zonas karstuma iestatījumu. Gatavošanas zonas turpinās darboties samazinātā karstuma iestatījumā. Nepieciešamības gadījumā varat manuāli mainīt gatavošanas zonu karsēšanas iestatījumus. Jaudas pārvaldība ar Jaudas ierobežojums Iestatot funkciju Jaudas ierobežojums uz 6000 W vai mazāk, plīts jauda tiek sadalīta starp visām gatavošanas zonām. Aplūkojiet ilustrāciju ar iespējamajām kombinācijām, kurās jauda var tikt sadalīta starp gatavošanas zonām. Iestatot funkciju Jaudas ierobežojums uz vairāk nekā 6000 W, plīts jauda tiek sadalīta starp turpmāk norādītajām zonām.

114 LATVIEŠU6. PADOMI UN IETEIKUMI

BRĪDINĀJUMS! Skatiet sadaļu "Drošība".

6.1 Ēdiena gatavošanas trauki

Indukcijas gatavošanas zonām spēcīgs elektromagnētiskais lauks rada karstumu ēdiena gatavošanas traukos ļoti ātri. Izmantojot indukcijas gatavošanas zonas, lietojiet piemērotus ēdiena gatavošanas traukus.

• Ēdiena gatavošanas trauka dibenam jābūt pēc iespējas biezākam un plakanākam.

• Pirms katlu novietošanas uz plīts virsmas nodrošiniet, lai katlu dibeni būtu tīri un sausi.

• Lai izvairītos no saskrāpēšanas, nevelciet un nebīdiet katlus pa keramiskā stikla virsmu. Ēdiena gatavošanas trauku materiāls

• piemērots: čuguns, tērauds, emaljēts tērauds, nerūsējošs tērauds, daudzslāņu dibens (ar atbilstošu ražotāja marķējumu).

• nepiemērots: alumīnijs, varš, misiņš, stikls, keramika, porcelāns. Ēdiena gatavošanas trauki ir piemēroti indukcijas plīts virmai, ja:

• ūdens uzvārās ļoti ātri zonā, kurā iestatīta augstākā sildīšanas pakāpe.

• pie ēdiena gatavošanas trauka dibena pielīp magnēts. Ēdiena gatavošanas trauku izmēri

• Indukcijas gatavošanas zonas automātiski pielāgojas ēdiena gatavošanas trauka dibena izmēram.

• Gatavošanas zonas efektivitāte ir saistīta ar ēdiena gatavošanas trauka diametru. Ēdiena gatavošanas trauki ar mazāku diametru par minimālo saņems tikai daļu no gatavošanas zonas ģenerētās jaudas.

• Drošības apsvērumu dēļ un, lai sasniegtu optimālus ēdiena gatavošanas rezultātus, neizmantojiet ēdiena gatavošanas traukus, kas lielāki par sadaļā "Gatavošanas zonu specifikācija" norādītajiem izmēriem. Ēdiena gatavošanas laikā nenovietojiet ēdiena gatavošanas traukus pārāk tuvu vadības panelim. Tas var ietekmēt vadības paneļa darbību vai izraisīt nejaušu plīts virsmas funkciju aktivizēšanu. Skatiet sadaļu “Tehniskie dati”.

6.2 Trokšņi darbības laikā

• krakšķi: ēdiena gatavošanas trauks ir izgatavots no dažādiem materiāliem („sendviča” uzbūve).

• svilpieni: tiek izmantota gatavošanas zona ar augstu jaudas līmeni un ēdiena gatavošanas trauks ir gatavots no dažādiem materiāliem ("sendviča" uzbūve);

• dūkoņa: tiek izmantots augsts jaudas līmenis.

• klikšķi: notiek elektrības pārslēgšana;

• sīkšana, sanēšana: darbojas ventilators. Šie trokšņi ir parasta parādība, tie nenorāda, ka ir kādi darbības traucējumi.

6.3 Öko Timer (Eko taimeris)

Lai taupītu elektroenerģiju, gatavošanas zona tiek deaktivizēta, pirms atskan laika atskaites taimera signāls. Darbības laiks ir atkarīgs no sildīšanas pakāpes līmeņa un gatavošanas ilguma.

6.4 Ēdienu gatavošanas piemēri

Sakarība starp zonas sildīšanas pakāpi un tās jaudas patēriņu nav lineāra. Sildīšanas pakāpes palielinājums nav proporcionāls jaudas patēriņa palielinājumam. Tas nozīmē, ka gatavošanas zona ar iestatītu vidējo sildīšanas pakāpi darbojas ar mazāk nekā pusi jaudas. Datu tabulai ir tikai informatīvs raksturs. LATVIEŠU 115Karsēšanas iestatījums Izmantojiet, lai: Laiks (min.) Padomi

Ēdiena uzturēšana siltumā. pēc nepie‐ ciešamī‐ bas Uzlieciet gatavošanas traukam vāku.

1 - 3 Holandes mērce, kausēšana: sviests,

1 - 3 Sacietēšana: gaisīgas omletes, ceptas

10 - 40 Gatavojiet traukā ar uzliktu vāku.

3 - 5 Vārīt rīsus un gatavot piena ēdienus uz

mazas uguns, uzsildīt pusfabrikātus.

25 - 50 Šķidruma daudzumam jābūt vismaz

divreiz lielākam nekā rīsu daudz‐ umam, maisiet ēdienus uz piena bā‐ zes gatavošanas laikā.

5 - 7 Dārzeņu, zivju, gaļas tvaicēšana. 20 - 45 Pievienojiet dažas ēdamkarotes šķi‐

7 - 9 Kartupeļu tvaicēšana. 20 - 60 Lietojiet ne vairāk nekā ¼ l ūdens uz

7 - 9 Lielāku ēdiena daudzumu, sautējumu

60 - 150 Līdz 3 l šķidruma, plus sastāvdaļas.

9 - 12 Viegla cepšana: eskalops, teļa gaļas

šnicele, siteņi, kotletes, desiņas, ak‐ nas, miltu bāzes mērce, olas, pankū‐ kas, virtuļi. pēc nepie‐ ciešamī‐ bas Apgrieziet gatavošanas laika vidū.

12 - 13 Intensīva cepšana, kartupeļu pankū‐

14 Ūdens vārīšana, makaronu gatavošana, gaļas apcepšana (gulašs, cepetis traukā), salmiņu vārīšana eļļā. Liela ūdens daudzuma vārīšana. Ir aktivizēts PowerBoost.

7. APRŪPE UN TĪRĪŠANA

BRĪDINĀJUMS! Skatiet sadaļu "Drošība".

7.1 Vispārīga informācija

• Notīriet plīts virsmu pēc katras lietošanas reizes.

• Vienmēr izmantojiet ēdienu gatavošanas traukus ar tīru apakšu.

• Skrāpējumi vai tumši traipi uz virsmas neietekmē plīts virsmas darbību.

• Izmantojiet plīts virsmām īpaši paredzētu tīrīšanas līdzekli.

• Stiklam izmantojiet speciālu skrāpi.

• Noņemt nekavējoties: izkusušu plastmasu, plastmasas plēvi, cukuru un ēdienu, kura sastāvā ir cukurs, jo pretējā gadījumā netīrumi var izraisīt plīts bojājumus. Uzmanieties, lai negūtu apdegumus. Izmantojiet īpašu skrāpi uz stikla virsmas piemērotā leņķī un virziet tā asmeni pāri virsmai.

• Noņemt, kad plīts ir pietiekami atdzisusi: kaļķakmens un ūdens traipus, taukvielu šļakstus un krāsu izmaiņas uz spīdīgās metāliskās virsmas. Tīriet plīti ar mitru drāniņu un neabrazīvu mazgāšanas līdzekli. Pēc tīrīšanas noslaukiet plīti sausu ar mīkstu drānu. 116 LATVIEŠU• Spīdošu metāla daļu krāsas zaudēšanas novēršana: izmantojiet ūdens un etiķa šķīdumu un notīriet stikla virsmu ar drānu.

8. PROBLĒMRISINĀŠANA

BRĪDINĀJUMS! Skatiet sadaļu "Drošība".

Problēma Iespējamais cēlonis Risinājums Plīts virsmu nevar ieslēgt vai tā nedarbojas. Plīts virsma nav pieslēgta elektrotī‐ klam vai tā ir pieslēgta elektrotīklam nepareizi. Pārbaudiet, vai plīts virsma ir pareizi pieslēgta elektrotīklam. Izdedzis drošinātājs. Pārbaudiet, vai darbības traucējumu cēlonis ir drošinātājs. Ja drošinātājs iz‐ deg atkārtoti, sazinieties ar kvalificētu elektriķi. Jūs neiestatāt sildīšanaskarsēšanas pakāpi 10 sekunžu laikā. Atkārtoti aktivizējiet plīts virsmu un 10 sekunžu laikā iestatiet karsēšanas pakāpi. Jūs pieskārāties 2 vai vairāk sensora laukiem vienlaikus. Pieskarieties tikai vienam sensora lau‐ kam. Darbojas Pauze. Skatiet sadaļu “Ikdienas lietošana”. Uz vadības paneļa ir ūdens vai tauku traipi. Notīriet vadības paneli. Atskan skaņas signāls, un plīts virsma tiek deaktivizēta. Kad plīts virsma tiek deaktivizēta, atskan skaņas signāls. Uz viena vai vairākiem sensoriem ir novietots kāds priekšmets. Noņemiet priekšmetu, kas atrodas uz sensoru laukiem. Plīts virsma tiek deaktivizēta. Uz sensora lauka ir novietots kāds priekšmets. Noņemiet priekšmetu, kas atrodas uz sensora lauka. Neiedegas atlikušā siltuma indi‐ kators. Zona nav karsta, jo darbojas pavi‐ sam īsu laiku vai sensors ir bojāts. Ja zona ir darbojusies pietiekami ilgi, lai tā būtu uzkarsusi, sazinieties ar pilnvarotu servisa centru. Nedarbojas Automātiskā uzkar‐ sēšana. Zona ir karsta. Ļaujiet zonai pietiekami atdzist. Iestatīta augstākā karsēšanas pakā‐ pe. Augstākajai karsēšanas pakāpei ir tā‐ da pati jauda kā funkcijai. Karsēšanas pakāpe mainās divu pakāpju robežās. Darbojas Jaudas pārvaldība. Skatiet sadaļu “Ikdienas lietošana”. Sensora lauks sakarst. Ēdiena gatavošanas trauks ir pārāk liels vai novietots pārāk tuvu vadības elementiem. Ja tas ir iespējams, novietojiet lielāka izmēra ēdiena gatavošanas traukus uz aizmugurējām gatavošanas zonām. LATVIEŠU 117Problēma Iespējamais cēlonis Risinājums Pieskaroties vadības paneļa sen‐ sora laukiem, neatskan skaņas signāls. Skaņas signāli ir deaktivizēti. Aktivizējiet skaņas signālus. Skatiet sadaļu “Ikdienas lietošana”. Iedegas . Darbojas Bērnu drošības sistēma vai Bloķētājs. Skatiet sadaļu “Ikdienas lietošana”. Iedegas . Uz zonas nav novietots ēdiena gata‐ vošanas trauks. Novietojiet ēdiena gatavošanas trauku uz attiecīgās gatavošanas zonas. Nepiemēroti ēdiena gatavošanas trauki. Izmantojiet piemērotus ēdiena gatavo‐ šanas traukus. Skatiet sadaļu “Padomi un ieteikumi”. Ēdiena gatavošanas trauka dibena diametrs ir pārāk mazs gatavošanas zonai. Izmantojiet atbilstoša izmēra ēdiena gatavošanas traukus. Skatiet sadaļu “Tehniskie dati”. Iedegas un skaitlis. Plīts virsmai radusies kļūda. Deaktivizējiet plīts virsmu un pēc 30 sekundēm aktivizējiet to atkārtoti. Ja parādās atkal, atvienojiet plīti no strāvas. Pēc 30 sekundēm atkārtoti pieslēdziet plīts virsmu elektrotīklam. Ja problēma atkārtojas, sazinieties ar pilnvaroto servisa centru. Dzirdams nepārtraukts skaņas signāls. Nepareizs pieslēgums elektrotīklam. Atvienojiet plīts virsmu no elektrotīkla. Palūdziet kvalificētam elektriķim pār‐ baudīt pieslēgumu.

8.2 Ja nevarat rast risinājumu…

Ja nevarat rast risinājumu, sazinieties ar ierīces izplatītāju vai pilnvarotu servisa centru. Norādiet tehnisko datu plāksnītē redzamos datus. Norādiet arī uz stikla keramiskās virsmas redzamo trīsciparu kodu (tas atrodas stikla virsmas stūrī) un attēloto kļūdas ziņojumu. Pārliecinieties, ka jūs pareizi darbināt plīts virsmu. Pretējā gadījumā tehniķa vai izplatītāja nodrošinātā apkalpošana nebūs pieejama bez maksas arī garantijas perioda laikā. Informācija par garantijas periodu un pilnvaroto servisa centru ir norādīta garantijas grāmatiņā.

9.1 Tehnisko datu plāksnīte

Modelis EIV83443BW: Izstrādājuma Nr. (PNC) 949 596 831 00 Veids Dummy code 220 – 240 V / 400 V 2N 50 – 60 Hz Indukcija 7.2 kW Ražots: Vācija Sēr. Nr. ................. 7.2 kW ELECTROLUX 118 LATVIEŠU9.2 Gatavošanas zonu specifikācijas Gatavošanas zo‐

Nominālā jauda (maksimālā sildī‐ šanas pakāpe) [W] PowerBoost [W] PowerBoost maksimālais il‐ gums [min] Ēdiena gatavoša‐ nas trauka dia‐ metrs [mm] Kreisā priekšā 2300 3200 10 125 - 210 Kreisā aizmugurē 2300 3200 10 125 - 210 Vidū priekšā 1400 2500 4 125 - 145 Labā aizmugurē 2300 3600 10 180 - 240 Gatavošanas zonu jauda var nedaudz atšķirties no tabulā norādītajiem datiem. Tā mainās atkarībā no ēdiena gatavošanas trauku materiāla un izmēriem. Lai gūtu optimālus gatavošanas rezultātus, lietojiet ēdiena gatavošanas traukus, kas nav lielāki par tabulā norādīto diametru.

10. ENERGOEFEKTIVITĀTE

10.1 Produkta informācija*

Modeļa identifikācija EIV83443BW Plīts virsmas veids Iebūvētā plīts virsma Gatavošanas zonu skaits 4 Karsēšanas tehnoloģija Indukcija Apaļo gatavošanas zonu diametrs (Ø) Kreisā priekšā Kreisā aizmugurē Vidū priekšā Labā aizmugurē 21,0 cm 21,0 cm 14,5 cm 24,0 cm Elektroenerģijas patēriņš uz gatavošanas zonu (EC electric cooking) Kreisā priekšā Kreisā aizmugurē Vidū priekšā Labā aizmugurē 179,6 Wh/kg 177,0 Wh/kg 180,2 Wh/kg 174,6 Wh/kg Plīts virsmas elektroenerģijas patēriņš (EC electric hob) 177,9 Wh/kg

• Eiropas Savienībai saskaņā ar EU 66/2014. Baltkrievijai saskaņā ar STB 2477-2017 A pielikumu. Ukrainai sa‐ skaņā ar 742/2019. EN 60350-2 - Mājsaimniecības elektriskās ēdienu gatavošanas ierīces — 2. daļa: Plīts virsmas — veiktspējas mērīšanas metodes. Gatavošanas zonai atbilstošie energoefektivitātes mērījumi tiek noteikti, pamatojoties uz atbilstošo gatavošanas zonu atzīmēm.

10.2 Enerģijas taupīšana

Ievērojot turpmāk izklāstītos ieteikumus ikdienas gatavošanas laikā var ietaupīt enerģiju.

• Lieciet karsēt ūdeni tikai nepieciešamā tilpumā.

• Ja iespējams, uzlieciet ēdiena gatavošanas traukiem vākus. LATVIEŠU 119• Pirms gatavošanas zonas ieslēgšanas uzlieciet uz tās ēdiena gatavošanas trauku.

• Mazākus ēdiena gatavošanas traukus lieciet uz mazākām gatavošanas zonām.

• Ēdiena gatavošanas traukus lieciet tieši gatavošanas zonas centrā.

• Varat izmantot atlikušo siltumu, lai uzturētu ēdienu siltu vai to kausētu.

11. APSVĒRUMI PAR VIDES AIZSARDZĪBU

Nododiet otrreizējai pārstrādei materiālus ar simbolu . Ievietojiet iepakojuma materiālus atbilstošajos konteineros to otrreizējai pārstrādei. Palīdziet aizsargāt apkārtējo vidi un cilvēku veselību, atkārtoti pārstrādājot elektrisko un elektronisko iekārtu atkritumus. Neizmetiet ierīces, kas apzīmētas ar šo simbolu , kopā ar mājsaimniecības atkritumiem. Nododiet izstrādājumu vietējā otrreizējās pārstrādes punktā vai sazinieties ar vietējo pašvaldību.
