NSP51 - Haut-parleurs YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ensemble d'enceintes (centrale + surround)
Marque	YAMAHA
Modèle	NSP51
Catégorie	Haut-parleurs
Type d'enceinte centrale (NS-C51)	Suspension acoustique à 2 voies, blindage magnétique
Type d'enceinte surround (NS-B51)	Suspension acoustique à 2 voies, blindage magnétique
Puissance d'entrée nominale (centrale)	60 W
Puissance d'entrée maximale (centrale)	180 W
Puissance d'entrée nominale (surround)	50 W
Puissance d'entrée maximale (surround)	150 W
Impédance nominale	6 Ω
Réponse en fréquence (centrale)	70 Hz - 36 kHz
Réponse en fréquence (surround)	69 Hz - 36 kHz
Sensibilité (centrale)	92 dB/2,83 V, 1 m
Sensibilité (surround)	89 dB/2,83 V, 1 m
Dimensions (centrale L x H x P)	415 x 135 x 167 mm
Poids (centrale)	3,3 kg
Dimensions (surround L x H x P)	148 x 252 x 150 mm
Poids (surround)	2,1 kg
Alimentation	Passive (nécessite amplificateur externe)
Fonctions principales	Blindage magnétique, suspension acoustique 2 voies, montage mural possible
Entretien et nettoyage	Chiffon sec et propre ; ne pas utiliser de solvant chimique
Sécurité	Ne pas exposer à la pluie ni à l'humidité ; ne pas modifier ni réparer soi-même
Pièces détachées et réparabilité	Consulter un service Yamaha agréé ; ne pas démonter
Informations générales	Ensemble d'enceintes home cinéma ; compatibilité avec amplificateurs AV

FOIRE AUX QUESTIONS - NSP51 YAMAHA

Comment installer l'enceinte centrale ?

Placez l'enceinte centrale exactement au milieu des enceintes avant, orientée vers l'avant. Sur une surface plane, attachez les patins antidérapants fournis sous l'enceinte. Pour un montage mural, suivez les instructions de la section 'Monter les enceintes sur le mur'.

Puis-je monter les enceintes surround sur un mur ?

Oui, les enceintes NS-B51 peuvent être montées au mur. Utilisez des vis auto-taraudeuses de 3,5 à 4 mm de diamètre insérées dans un mur solide. Suspendez chaque enceinte par les trous de support prévus. Assurez-vous que les vis sont bien insérées dans la partie étroite des trous pour éviter les chutes.

Quels câbles utiliser pour connecter les enceintes ?

Utilisez les câbles d'enceinte fournis (10 m et 4 m) ou des câbles similaires. Dénudez 15 mm d'isolant aux extrémités, torsadez les fils, puis insérez-les dans les bornes en dévissant le bouton, en insérant le fil et en revissant. Respectez la polarité (+/-).

Quelle est la puissance recommandée de l'amplificateur ?

La puissance d'entrée nominale de l'enceinte centrale est de 60 W (max 180 W) et celle des surround de 50 W (max 150 W). Utilisez un amplificateur dont la puissance de sortie nominale ne dépasse pas ces valeurs pour éviter d'endommager les enceintes. Réglez le niveau pour éviter l'écrêtage.

Comment nettoyer les enceintes ?

Utilisez un chiffon sec et propre. N'utilisez jamais de solvants chimiques comme l'alcool ou les diluants, car ils peuvent endommager la finition. Pour les taches tenaces, humectez un chiffon doux avec de l'eau, essorez-le, puis essuyez.

Que faire en cas de saturation sonore ?

Réduisez le niveau de sortie de l'amplificateur. N'excitez pas l'amplificateur au point qu'il écrête, car cela pourrait endommager les enceintes. Si vous entendez une distorsion, baissez le volume immédiatement.

Puis-je placer les enceintes près d'un téléviseur CRT ?

Oui, mais gardez une distance d'au moins 20 cm car le champ magnétique peut affaiblir les couleurs ou créer un bourdonnement. Ce problème ne se produit pas avec les écrans plasma ou LCD.

Comment connecter les enceintes à l'amplificateur ?

Débranchez l'amplificateur de la prise secteur. Connectez chaque enceinte aux bornes correspondantes : enceinte centrale à la borne centrale, surround aux bornes gauche/droite. Respectez la polarité (+ avec +, - avec -). Dans le récepteur AV, réglez les enceintes sur 'small'.

Quelles sont les précautions d'installation ?

Installez les enceintes dans un endroit frais, sec, loin de la lumière directe du soleil, des sources de chaleur, de vibrations et d'humidité. Évitez les chutes d'objets et les éclaboussures. Ne placez pas d'objets enflammés ou de liquides sur les enceintes.

Comment entretenir la menuiserie des enceintes ?

Nettoyez avec un chiffon sec et propre. N'utilisez pas de produits chimiques. Pour les taches, un chiffon légèrement humide suffit. Évitez de rayer la surface. Ne démontez pas la menuiserie et ne tentez aucune réparation.

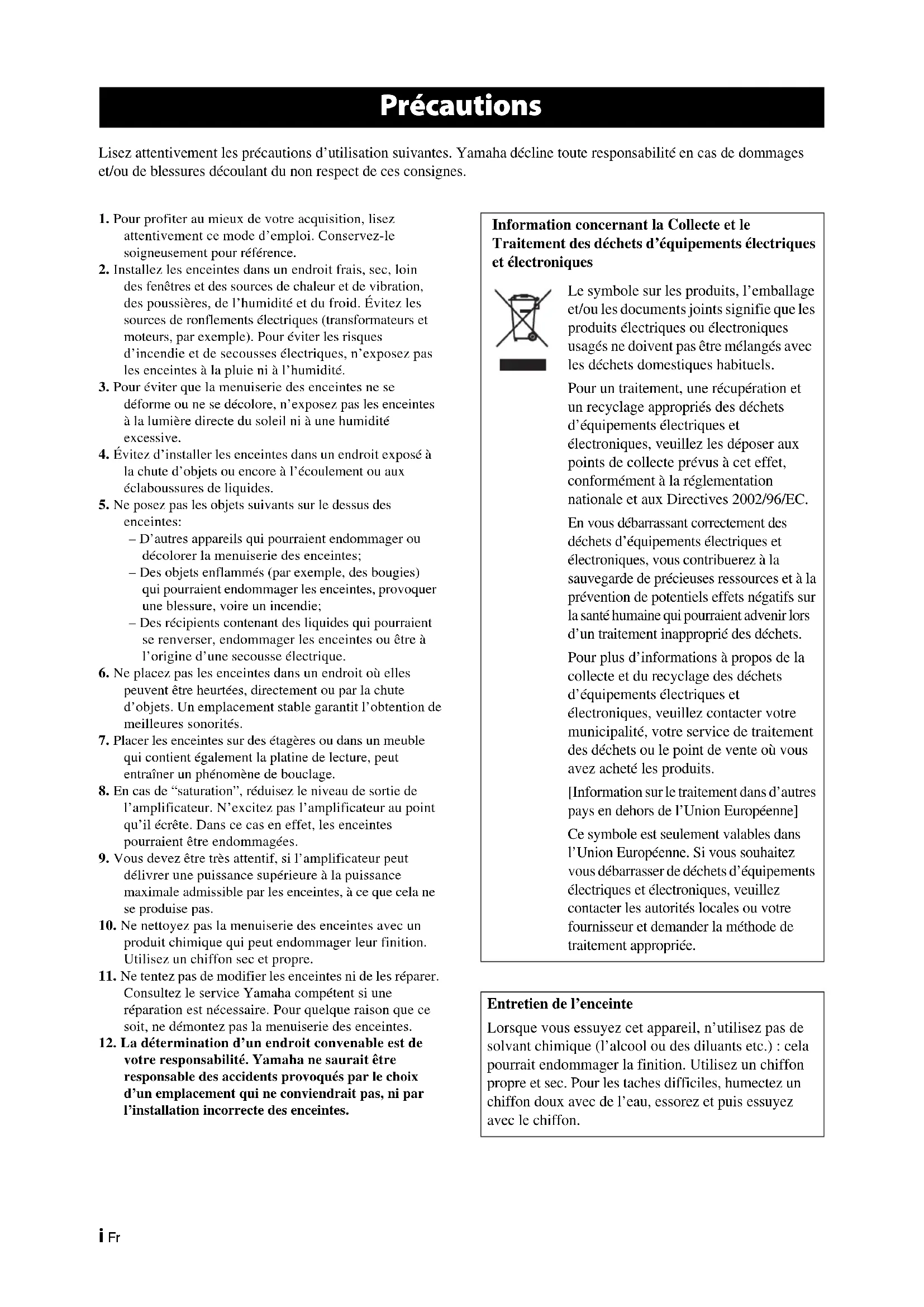

MODE D'EMPLOI NSP51 YAMAHA

Lisez attentivement les précautions d'utilisation suivantes. Yamaha décline toute responsabilité en cas de dommages et/ou de blessures découlant du non respect de ces consignes.

1. Pour profiter au moins de votre acquisition, lisez attentivement ce mode d'emploi. Conservez-le soigneusement pour reference.
2. Installéz les enceintes dans un endroit frais, sec, loin des fenêtres et des sources de chaleur et de vibration, des poussières, de l'humidité et du froid. Évitez les sources de ronflements électriques (transformateurs et moteurs, par exemple). Pour éviter les risques d'incendie et de secousses électriques, n'exposez pas les enceintes à la pluie ni à l'humidité.
3. Pour éviter que la menuiserie des enceintes ne se déforme ou ne se décolore, n'exposez pas les enceintes à la lumière directe du soleil ni à une humidité excessive.
4. Evitez d'installer les enceintes dans un endroit exposé à la chute d'objets ou encore à l'écoulement ou aux éclaboussures de liquides.

5. Ne posez pas les objets suivants sur le dessus des enceintes:

6. D'autres apparciels qui pouraient endommager ou décolorer la menuiserie des enceintes;

7. Des objets enflammés (par exemple, des bougies) qui pourrait endommager les enceintes, provoquer une blessure, voir un incendie;

8. Des recipients contenant des liquides qui pouraient se renverser, endommager les enceintes ou être à l'origine d'une secousse électrique.

9. Ne placez pas les enceintes dans un endroit ou elles peuvent etre heurtees, directement ou par la chute d'objets. Un emplacement stable garantit l'obtention de measles sonorites.

10. Placer les enceintes sur des étagères ou dans un meuble qui contient également la platine de lecture, peut entraîner un phénomène de bouclage.
11. En cas de "saturation", réduisez le niveau de sortie de l'amplificateur. N'excitez pas l'amplificateur au point qu'il écrête. Dans ce cas en effet, les enceintes pourraient être endommagées.
12. Vous doivent très attentif, si l'amplificateur peut délivrer une puissance supérieure à la puissance maximale admissible par les enceintes, à ce que cela ne se produit pas.
13. Ne nettoyez pas la menuiserie des enceintes avec un produit chimique qui peut endommager leur finition. Utilisez un chiffon sec et propre.
14. Ne tentez pas de modifier les enceintes ni de les réparer. Consultez le service Yamaha compétent si une réparation est nécessaire. Pour chaque raison que ce soit, ne démontez pas la menuiserie des enceintes.
15. La détermination d'un endroit convenable est de votre responsabilité. Yamaha ne saurait être responsable des accidents provoqués par le choix d'un emplacement qui ne conviendrait pas, ni par l'installation incorrecte des enceintes.

Information concernant la Collecte et le Traitement des déchets d'équipements électriques et électroniques

Le symbole sur les produits, l'emballage et/ou les documents joints signifie que les produits electriques ou electroniques usages ne doivent pas etre melangés avec les déchets domestiques habituels.

Pour un traitement, une recupération et un recyclage appropriés des déchets d'équipements électriques et électroniques, veuilles les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC.

En vous débarrassant correctement des déchets d'équipements électriques et électroniques, vous contribuerez à la sauvégarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourrait advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements ELECTriques et électroniques, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.

[Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ce symbole est seulement valables dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques etlectroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

Entretien del'enceinte

Lorsque you essuyez cet apparéil, n'utilisez pas de solvant chimique (l'alcool ou des diluants etc.): cela pourrait endommager la finition. Utilisez un chiffon propre et sec. Pour les taches difficiles, humectez un chiffon doux avec de l'eau, essorez et puis essuyez avec le chiffon.

Sommaire

Contenu de l'emballage. 1

Installation des enceintes 1

Installation de l'enceinte centrale. 2

Monter les enceintes sur le mur 2

Connexion des enceintes 4

Diagramme de raccordement. 4

Ca characteristiques techniques. 5

Contenu de l'emballage

Veuillez-vous assurer que l'emballage contient les éléments suivants.

Enceinte Centrale (NS-C51)

Enceinte Surround (NS-B51)

Patins antidérapants (Pour enceinte centrale)

Cable d'enceinte
10 m4 m

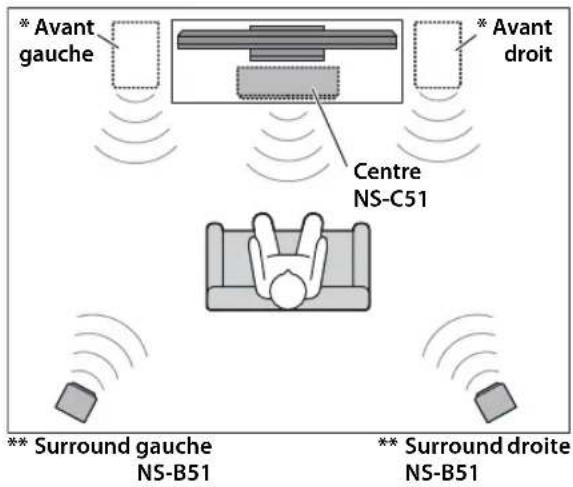

Installation des enceintes

Avant de connecter les enceintes, placez chaque enceinte dans sa position respective.

Le positionnement de l'enceinte est très important car il affecte toute la qualite sonore du systeme. Placez les enceintes dans des positions qui optimiseront la qualite sonore dans votre position d'ecoute. Referez-vous à l'illustration.

Remarque

• Placez ce haut-parleur trop pres d'un téléviseur CRT pourrait affaibir la couleur de l'image et creer un bruit de bourdonnement. Dans ce cas, eloignez les enceintes d'au moins 20 cm du téléviseur. Ce n'est pas un problème que vous rencontres avec les téléviseurs plasma et LCD.

• Placez les deux enceintes avant (disponibles sur le marché) à la gauche et à la droite du téléviseur, orientez-les vers l'avant.
  ** Placez les enceintes surround droite et gauche derrière votre position descendue, orientées les légarement vers l'intérieur.

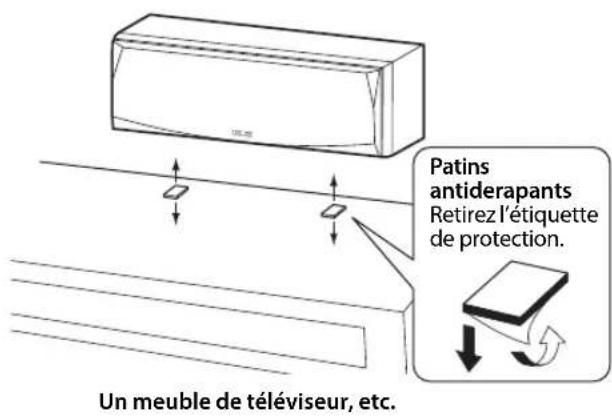

Installation de l'enceinte centrale

Placez l'enceinte centrale exactement au milieu des enceintes avant, orientee directement vers l'avant.

Quand you les placez sur une surface plane (ou sur un meuble de téléviseur, etc.), attachez les patins antidérapants fournis sous l'enceinte. Rêférez-vous à l'illustration.

Pour la monter sur le mur, reportez-vous à la section "Monter les enceintes sur le mur". (Voir ci-dessous.)

Remarque

• Nettoyez la surface avant d'y attacher les fixations. Veuillez notes que le pouvoir adhésiéf est considérablement réduit si cette surface est sale, grasse ou humide, cela pourrait entrainer la chute de l'enceinte.

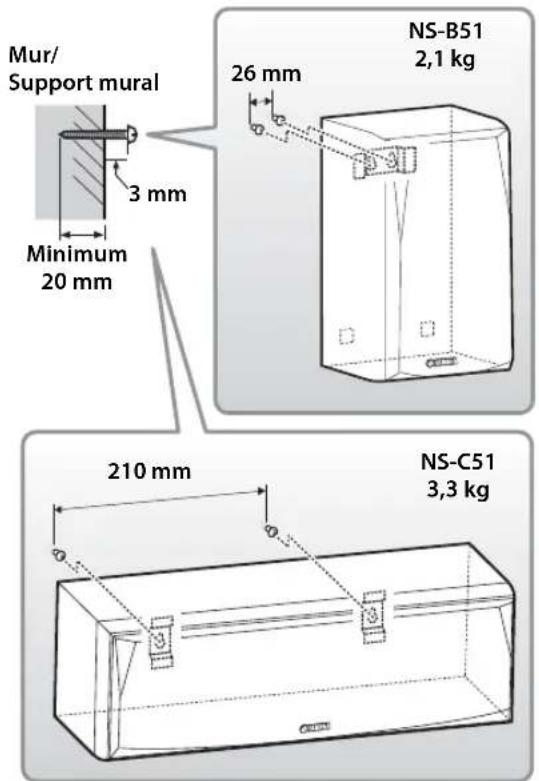

Monter les enceintes sur le mur

Vous pouvez monter les enceintes sur le mur comme suit.

1 Vissez les vis dans un mur solide or un support mural comme montré sur l'illustration. Utilisez des vis auto taraudeuse de 3,5 à 4 mm de diamètre.

2Suspendez chaque enceinte en montant les trous de support aux vis faisant protubérances.

Remarque

Assurez-vous que les vis soient bien insérées dans les parties étroites des trou. Sinon, l'enceinte pourrait tomber.

Avertissement

• Ne pas les monter sur du contre-plaqué fin ou sur un mur composé d'un matériel non résistant. Sinon, les vis poursraient dessortir de la surface et les enceintes poursraient tomber. Ceci pourrait endommager les enceintes ou cause des blessures corporelles.

• Ne pas monter les enceintes au mur à l'aide de clous, de ruban adhésif ou d'autres matériaux instables. Une utilisation prolongée et les vibrations pourraient en cause la chute.

• Afin d'éviter des accidents causés par un trébuchage sur des cables d'enceinte éparpillés, fixez-les au sol.

Montez les enceintes dans un lieu sur sur le mur afin d'eviter que quelqu'un ne se blesse à la tete.

• Quand vous utilisez les supports de montage d'enceinte (disponible sur le marché) pour monter les enceintes sur le mur ou le plafond, nous vous recommendans vivement d'utiliser des fils de sécurité (peuvent etre fournis avec les supports de montage) entre l'enceinte et le support de montage pour empêcher que l'enceinte ne tombe.

• Quand vous installez les enceintes en les montant sur le mur, il est important qu'elles soient solidement sécurisées. Assurez-vous de consulter une source fiable pour savoir quel est le meilleur type de support de montage pour votre type de mur/plafond.

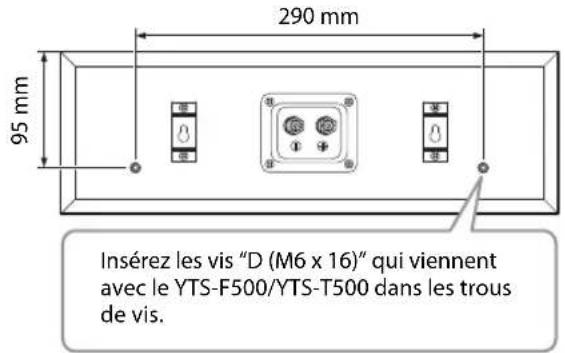

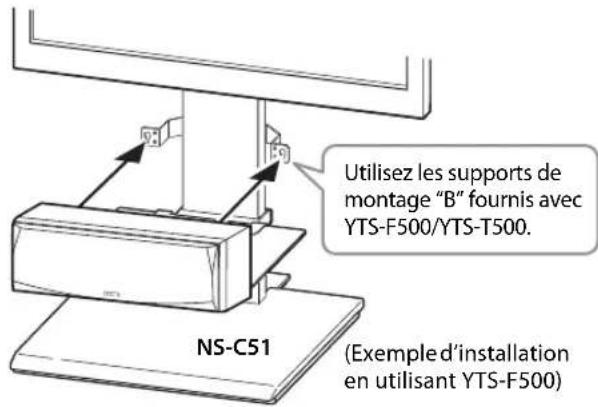

■Monter l'enceinte central sur le pied de téléviseur Yamaha YTS-F500/YTS-T500

Voupez utiliser les trous de vis [diametre: 6 mm, profondeur du trou: 16 mm] derriere le haut-parleur pour monter l'enceinte sur le YTS-F500/YTS-T500. Pour les détails d'installation, veuillez vous referez au mode d'emploi fourni avec le YTS-F500/YTS-T500.

NS-C51

Vue arriere

Remarque

Assurez-vous de ne pas coince les cables de l'enceintes entre l'enceinte et le support de montage ou le pied de l'enceinte.
- Ne vous adossez pas ou ne posez pas d'objet sur l'enceinte. Sinon, le support de montage du pied du téléviseur pourrait se déformer.

Connexion des enceintes

Attention: Veuillez you assurer que voite prise d'alimentation pour vos composantes AV soit debranchee de la fiche murale CA avant de faire des connexions.

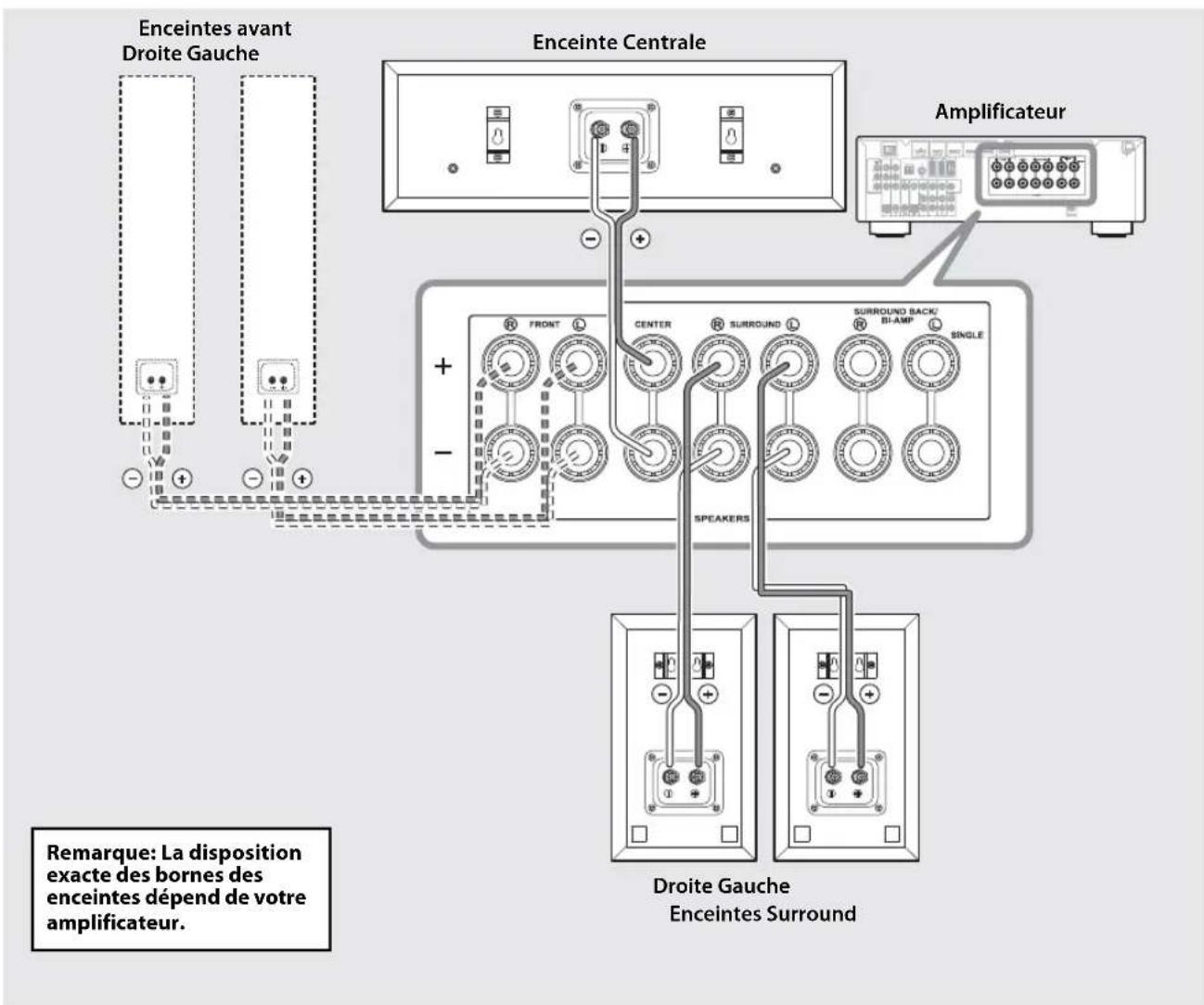

Diagramme de raccordement

■ Préparation des cables d'enceintes

Une fois que vous avez positionné les enceintes, vous allez devoir préparer les cables d'enceinte pour raccorder les enceintes.

1 Denudez 15 mm de gaine d'isoation de chaque extrémité de cable d'enceinte.
2Torsadez etroitement les fils dénudés.

Remarque

• Veuillez ne pas plier ni enrouler l'exces de cable.
• Torsadez étroitement les extrémites dénudées afin que les brins individuels ne soient pas éparpillés.
• Veillez à ne pas vous blesser durant la préparation des cables d'enceintes.

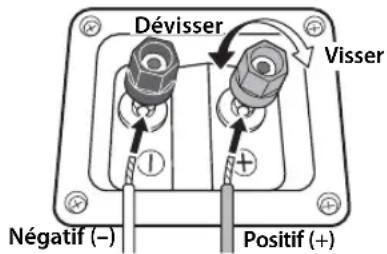

■Fonctionnement des bornes d'enceinte

1 Dévissez le bouton de la borne dans le sens inverse des aiguilles d'une montre.
2Insérez l'extrémité dénudée.
3 Vissez le bouton de la borne dans le sens des aiguilles d'une montre.
4 Vérifiez la solidité de la connexion en tirant légèrement sur le cable au niveau de la borne.

Remarque

Assurez-vous que le cable dénudé, et non la gaine d'isolation, est inséré dans la borne.
- Ne jamais laisser les fils d'enceintes dénudés se toucher afin d'éviter d'endommager l'enceinte ou l'amplificateur.
- Si les raccordements sont incorrects, aucun son ne proviendra de l'enceinte.

■Raccordement a un amplificateur

Raccordez chaque enceinte aux bornes d'enceinte appropriées sur votre amplificateur en utilisant les cables que vous avez préparé à l'avance. Pour les détails, voir "Diagramme de raccordement" (page 4).

Pour les enceintes surround uniquement, connectez une enceinte aux bornes gauches (L) de votre amplificateur ou récepteur, et une autre enceinte aux bornes droites (R).

Veuillez vous reférer au mode d'emploi fourni avec l'amplificateur ou le recepteur.

Remarque

Assurez-vous de connecter les enceintes avec la polarite correcte—les bornes positives (+) aux bornes positives (+) , et les bornes négatives (-) aux bornes négatives (-) . Si vous les alternez, le son ne sera pas naturel et manquera de graves.
- Dans la configuration de votre récepteur AV d'enceintes, spécifiez small (ou "S") pour toutes les enceintes.
L'enceinte peut etre endommagée si certains sons sont continuellement emis a un niveau sonore elevated. Par exemple, si des ondes sinusoidales d'un disque dessai, dessons de graves d'instruments electroniques,etc., sont emis en continu, ou si la pointe de lecture d'une platine touche la surface d'un disque, reduisez le niveau de volume pour eviter d'endommager cet appareil.
- Une fois que vous avez raccordé toutes les enceintes, branchez l'amplificateur et les autres composantes AV dans les prises murales CA qui convennent.
- Lorsque vous utilisez un amplificateur dont la puissance de sortie nominale est supérieure à la puissance d'entrée nominale des enceintes, veiliez à ne jamais dépasser l'entrée maximale de l'enceinte.

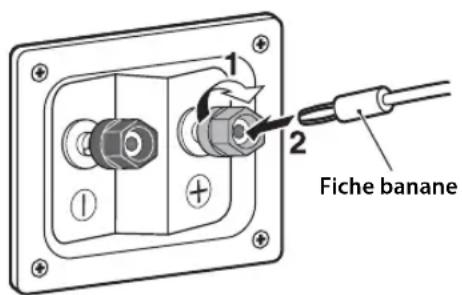

■Quand vous utilisez une fiche banane

1 Vissez le bouton.
2 Insérez simplement la fiche banane dans la borne.

Caracteristiques techniques

■Enceinte Centrale (NS-C51)

Type.suspension acoustique a 2 voies type a blindage magnetique

Driver Woofer. 10 cm de type cone x 2 Aigu .2,2 cm type dome symétrique

Puisance d'entree nominale 60 W

Puisance d'entree maximale 180 W

Impedance .Nominale 6

Réponse en fréquence. 70 Hz - 36 kHz

Sensibilité 92 dB/2,83 V, 1 m

Dimensions (L x H x P) 415 x 135 x 167 mm

Poids 3,3 kg

■Enceintes Surround (NS-B51)

Type.suspensionacoustiquea2voies Typeablindageamagnetique
Driver Woofer 10 cm de type cone Aigu .2,2 cm type dome symétrique
Puisance d'entree nominale. 50 W
Puisance d'entree maximale 150 W
Impedance .Nominale 6
Réponse en fréquence 69 Hz - 36 kHz
Sensibilité 89 dB/2,83 V, 1 m
Dimensions (L x H x P) 148 x 252 x 150 mm
Poids 2,1 kg

Les specifications peuvent être modifiées sans avis préalable.
