BEDIENUNGSANLEITUNG NSP51 YAMAHA

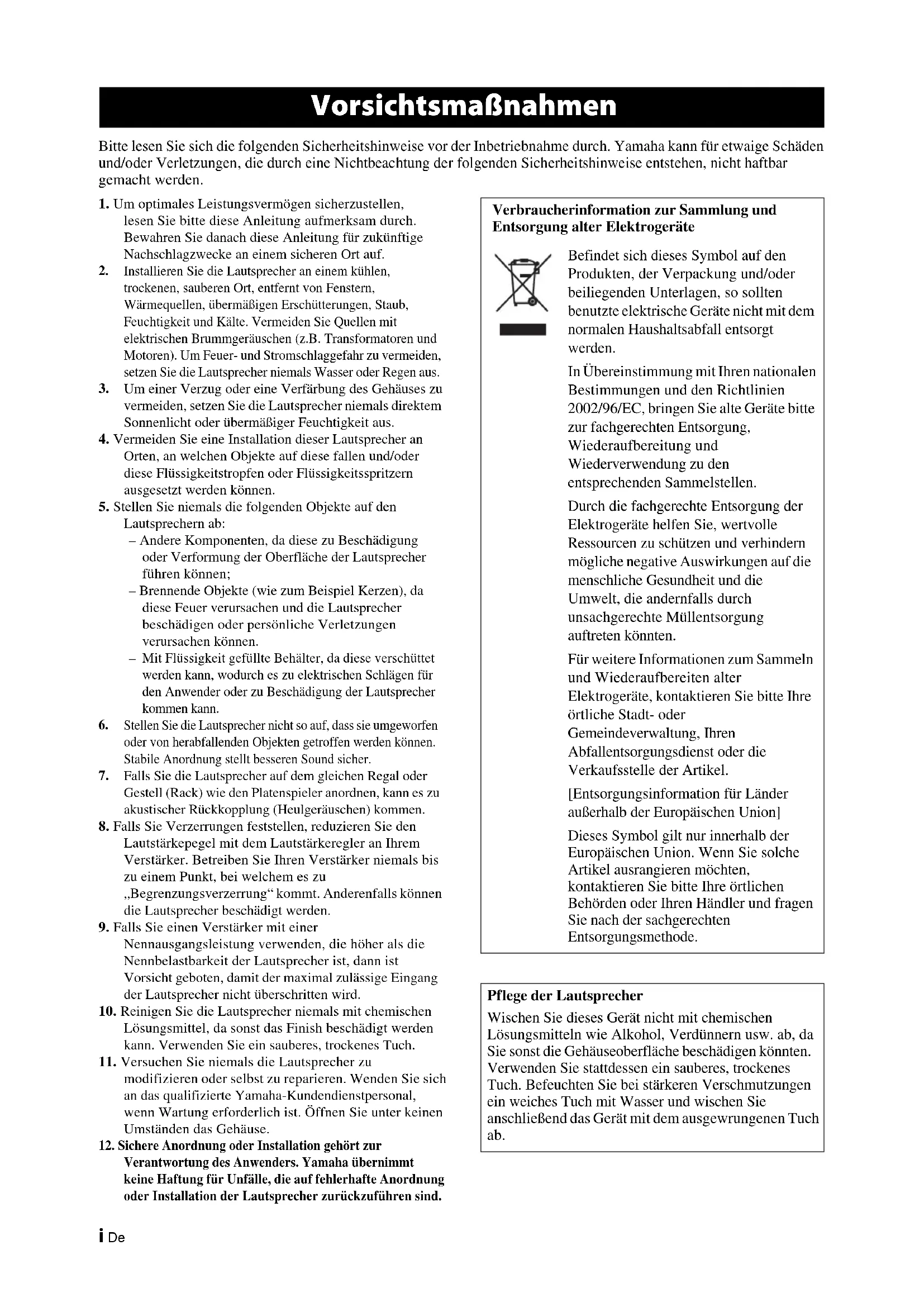

1. Um optimales Leistungsvermögen sicherzustellen,

lesen Sie bitte diese Anleitung aufmerksam durch. Bewahren Sie danach diese Anleitung für zukünftige Nachschlagzwecke an einem sicheren Ort auf.

Installieren Sie die Lautsprecher an einem kühlen, trockenen, sauberen Ort, entfernt von Fenstern, Wärmequellen, übermäßigen Erschütterungen, Staub, Feuchtigkeit und Kälte. Vermeiden Sie Quellen mit elektrischen Brummgeräuschen (z.B. Transformatoren und Motoren). Um Feuer- und Stromschlaggefahr zu vermeiden, setzen Sie die Lautsprecher niemals Wasser oder Regen aus.

Um einer Verzug oder eine Verfärbung des Gehäuses zu vermeiden, setzen Sie die Lautsprecher niemals direktem Sonnenlicht oder übermäßiger Feuchtigkeit aus.

4. Vermeiden Sie eine Installation dieser Lautsprecher an

Orten, an welchen Objekte auf diese fallen und/oder diese Flüssigkeitstropfen oder Flüssigkeitsspritzern ausgesetzt werden können.

5. Stellen Sie niemals die folgenden Objekte auf den

Lautsprechern ab: – Andere Komponenten, da diese zu Beschädigung oder Verformung der Oberfläche der Lautsprecher führen können; – Brennende Objekte (wie zum Beispiel Kerzen), da diese Feuer verursachen und die Lautsprecher beschädigen oder persönliche Verletzungen verursachen können.

Mit Flüssigkeit gefüllte Behälter, da diese verschüttet werden kann, wodurch es zu elektrischen Schlägen für den Anwender oder zu Beschädigung der Lautsprecher kommen kann.

Stellen Sie die Lautsprecher nicht so auf, dass sie umgeworfen oder von herabfallenden Objekten getroffen werden können. Stabile Anordnung stellt besseren Sound sicher.

Falls Sie die Lautsprecher auf dem gleichen Regal oder Gestell (Rack) wie den Platenspieler anordnen, kann es zu akustischer Rückkopplung (Heulgeräuschen) kommen.

8. Falls Sie Verzerrungen feststellen, reduzieren Sie den

Lautstärkepegel mit dem Lautstärkeregler an Ihrem Verstärker. Betreiben Sie Ihren Verstärker niemals bis zu einem Punkt, bei welchem es zu „Begrenzungsverzerrung“ kommt. Anderenfalls können die Lautsprecher beschädigt werden.

9. Falls Sie einen Verstärker mit einer

Nennausgangsleistung verwenden, die höher als die Nennbelastbarkeit der Lautsprecher ist, dann ist Vorsicht geboten, damit der maximal zulässige Eingang der Lautsprecher nicht überschritten wird.

10. Reinigen Sie die Lautsprecher niemals mit chemischen

Lösungsmittel, da sonst das Finish beschädigt werden kann. Verwenden Sie ein sauberes, trockenes Tuch.

11. Versuchen Sie niemals die Lautsprecher zu

modifizieren oder selbst zu reparieren. Wenden Sie sich an das qualifizierte Yamaha-Kundendienstpersonal, wenn Wartung erforderlich ist. Öffnen Sie unter keinen Umständen das Gehäuse.

12. Sichere Anordnung oder Installation gehört zur

Verantwortung des Anwenders. Yamaha übernimmt keine Haftung für Unfälle, die auf fehlerhafte Anordnung oder Installation der Lautsprecher zurückzuführen sind. Vorsichtsmaßnahmen Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte Befindet sich dieses Symbol auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte nicht mit dem normalen Haushaltsabfall entsorgt werden. In Übereinstimmung mit Ihren nationalen Bestimmungen und den Richtlinien 2002/96/EC, bringen Sie alte Geräte bitte zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen. Durch die fachgerechte Entsorgung der Elektrogeräte helfen Sie, wertvolle Ressourcen zu schützen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten könnten. Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte, kontaktieren Sie bitte Ihre örtliche Stadt- oder Gemeindeverwaltung, Ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel. [Entsorgungsinformation für Länder außerhalb der Europäischen Union] Dieses Symbol gilt nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach der sachgerechten Entsorgungsmethode.

lege der Lautsprecher Wischen Sie dieses Gerät nicht mit chemischen Lösungsmitteln wie Alkohol, Verdünnern usw. ab, da Sie sonst die Gehäuseoberfläche beschädigen könnten. Verwenden Sie stattdessen ein sauberes, trockenes Tuch. Befeuchten Sie bei stärkeren Verschmutzungen ein weiches Tuch mit Wasser und wischen Sie anschließend das Gerät mit dem ausgewrungenen Tuch ab.1 De Deutsch Überprüfen Sie zunächst, ob die nachfolgend aufgeführten Teile und Geräte im Lieferumfang enthalten sind. Stellen Sie die Lautsprecher an der gewünschten Stelle auf, bevor Sie sie anschließen. Wählen Sie den Aufstellungsort mit Bedacht, da er einen großen Einfluss auf die Klangqualität des Systems hat. Stellen Sie die Lautsprecher nur an Orte, wo eine optimale Klangabstrahlung möglich ist. Weitere Einzelheiten dazu finden Sie in der nebenstehenden Abbildung.

• Wird ein Lautsprecher zu nahe an einem Röhrenfernseher aufgestellt, kann dies zu Bildstörungen (fehlerhafte Farbwiedergabe) oder Brummtönen führen. In diesem Fall müssen Sie die Lautsprecher mindestens 20 cm vom Fernseher entfernt aufgestellt werden. Bei Fernsehern mit LCD- oder Plasmabildschirm tritt dieses Problem nicht auf.

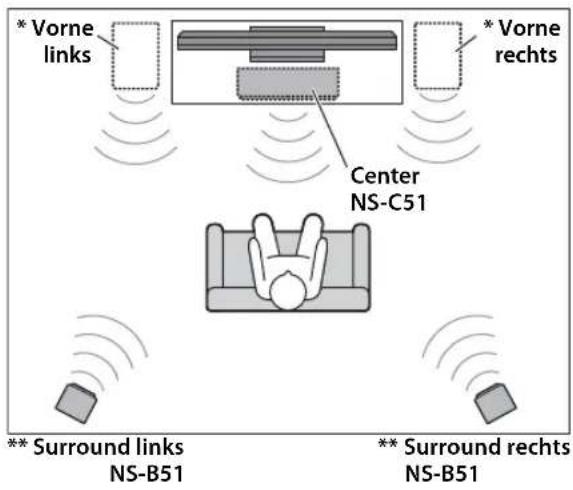

• Stellen Sie die beiden (im Fachhandel erhältlichen) Frontlautsprecher links und rechts vom Fernsehgerät auf und richten Sie sie geradeaus nach vorn. ** Der linke und der rechte Surround-Lautsprecher müssen sich hinter der Hörposition befinden und etwas nach innen gedreht werden. Inhalt Lieferumfang p. 1
• Aufstellen der Lautsprecher p. 1
• Aufstellen des Center-Lautsprechers p. 2
• Wandmontage der Lautsprecher p. 2
• Anschließen der Lautsprecher p. 4
• Anschlussschema p. 4

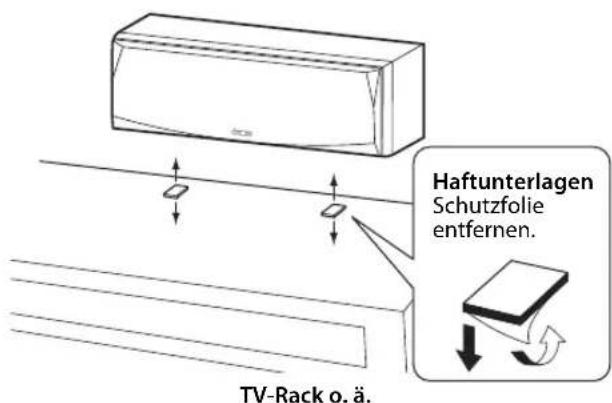

• Technische Daten Lieferumfang Center-Lautsprecher(NS-C51)Surround-Lautsprecher (NS-B51)Haftunterlagen(für Center-Lautsprecher)Lautsprecherkabel10 m4 m Aufstellen der Lautsprecher CenterNS-C51* Vornerechts* Vornelinks** Surround rechtsNS-B51** Surround linksNS-B51 Hinweis2 De Aufstellen der Lautsprecher Aufstellen des Center-Lautsprechers Stellen Sie den Center-Lautsprecher mittig zwischen die beiden Frontlautsprecher auf und richten ihn geradeaus nach vorn. Wenn Sie den Lautsprecher auf einer ebenen Oberfläche wie einem TV-Rack o. ä. aufstellen, bringen Sie die im Lieferumfang enhaltenen Haftunterlagen an der Unterseite des Lautsprechers an. Siehe Abbildung. Informationen zur Wandmontage finden Sie unter dem Punkt „Wandmontage der Lautsprecher“. (Siehe unten.) p. 5

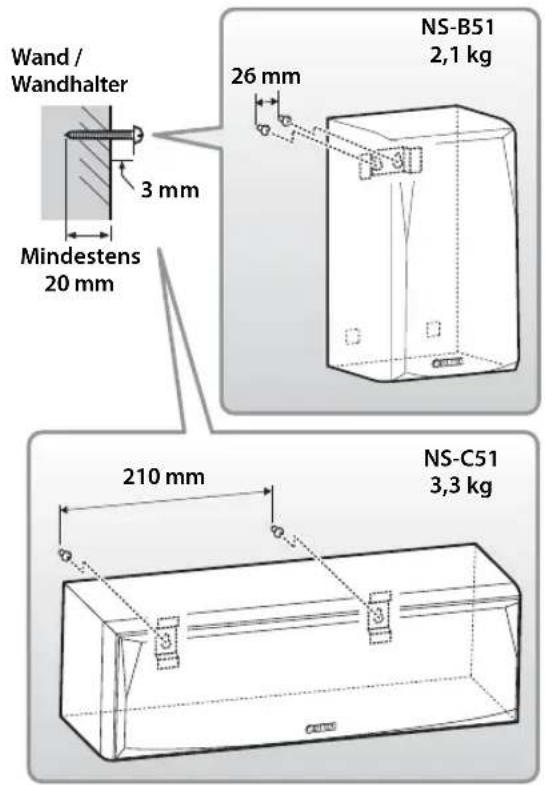

• Reinigen Sie die Oberfläche, bevor Sie die Haftunterlagen anbringen. Schmutz, Öl oder Feuchtigkeit beeinträchtigen das Haftvermögen, sodass der Lautsprecher herunterfallen könnte. Wandmontage der Lautsprecher Die Lautsprecher können wie folgt beschrieben an der Wand montiert werden.

Bringen Sie die Schrauben wie nachstehend abgebildet an einer stabilen Wand bzw. einem Wandhalter an. Verwenden Sie gewindefurchende Schrauben mit einem Durchmesser von 3,5–4 mm. 2 Hängen Sie die Lautsprecher mittels der Aufnahmebohrungen auf der Gehäuserückseite an den aus der Wand hervorstehenden Schrauben auf.• Vergewissern Sie sich, dass die Schraube in der Verengung der Aufnahmebohrung sitzt. Andernfalls könnte der Lautsprecher herunterfallen.• Die Lautsprecher dürfen nicht an einer dünnen Sperrholzwand oder einer Wand mit weichem Oberflächenmaterial montiert werden. Andernfalls könnten die Schrauben durch die Last aus der Wand gerissen werden, was dazu führen kann, dass die Lautsprecher herabfallen, beschädigt werden oder jemanden verletzen.• Versuchen Sie niemals, die Lautsprecher an Nägeln aufzuhängen bzw. mit Klebemitteln oder anderen instabilen Behelfslösungen zu befestigen. Nach einer gewissen Nutzungsdauer können die Vibrationen dazu führen, dass ein so angebrachter Lautsprecher herunterfällt.• Um Stolperunfälle zu vermeiden, sollten die Lautsprecherkabel an der Wand befestigt werden.• Bringen Sie die Lautsprecher immer so an der Wand an, dass eine Kopfverletzung durch unerwartetes Herunterfallen ausgeschlossen ist.• Falls Sie im Fachhandel erhältliche Halterungen für die Wand- oder Deckenmontage der Lautsprecher verwenden, ist es ratsam, die Lautsprecher mit einem Sicherungsseil an den Halterungen zu befestigen. Diese Sicherungsseile sind oftmals im Lieferumfang der Halterung enthalten und verhindern ein Herunterfallen der Lautsprecher.• Werden diese Lautsprecher an einer Wandhalterung montiert, ist unbedingt sicherzustellen, dass sie nicht herunterfallen können. Informieren Sie sich bei fachkundigen und zuverlässigen Quellen darüber, welche Befestigungselemente sich am besten für Ihre Wand- bzw. Deckenkonstruktion eignen. HaftunterlagenSchutzfolie entfernen.TV-Rack o. ä. Hinweis 26 mmWand / Wandhalter 3mm Mindestens 20 mmNS-B512,1 kgNS-C513,3 kg210 mm Hinweis Warnung3 De Aufstellen der Lautsprecher Deutsch ■ Montage des Center-Lautsprechers an den Yamaha TV-Racks YTS-F500 und YTS-T500 Sie können die Bohrlöcher (Durchmesser: 6 mm, Tiefe: 16 mm) auf der Rückseite dieses Geräts verwenden, um die Lautsprecher am YTS-F500 / YTS-T500 anzubringen. Weitere Informationen zur Montage finden Sie in der Bedienungsanleitung des YTS-F500 / YTS-T500.

• Achten Sie darauf, dass die Lautsprecherkabel nicht zwischen den Lautsprechern und der Halterung bzw. dem Rack eingequetscht oder beschädigt werden.

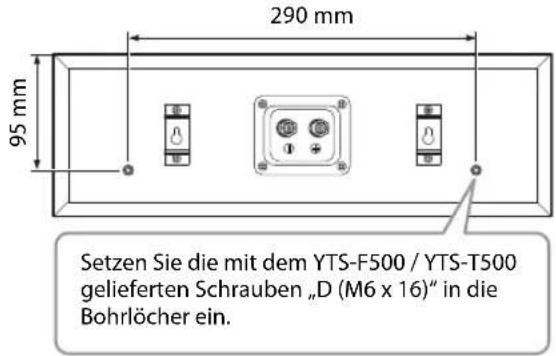

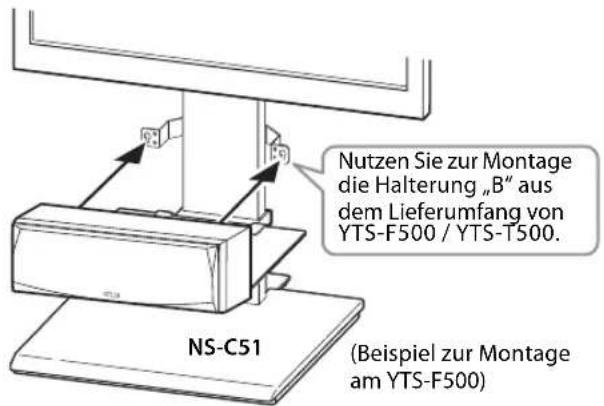

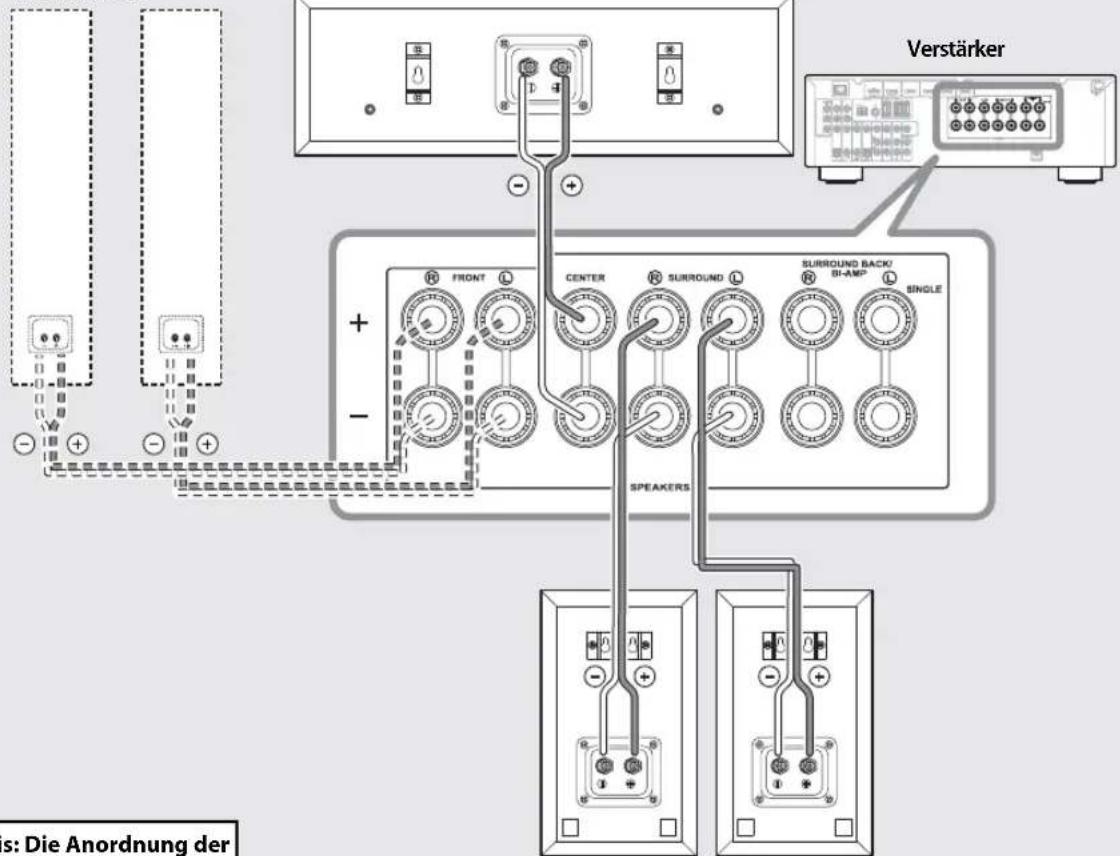

• Lehnen Sie nichts gegen die Seitenwände des Lautsprechers und stellen Sie auch keine Gegenstände auf ihm ab. Andernfalls kann sich das TV-Rack verformen. 290 mm95 mmSetzen Sie die mit dem YTS-F500 / YTS-T500 gelieferten Schrauben „D (M6 x 16)“ in die Bohrlöcher ein.Ansicht, RückseiteNS-C51 Nutzen Sie zur Montage die Halterung „B“ aus dem Lieferumfang von YTS-F500 / YTS-T500.NS-C51(Beispiel zur Montage am YTS-F500) Hinweis4 De Achtung: Vor dem Anschließen oder Abtrennen der Lautsprecher sollten die entsprechenden AV-Geräte vom Netz getrennt werden. Anschlussschema ■ Vorbereiten der Lautsprecherkabel Nach dem Aufstellen der Lautsprecher müssen Sie die Lautsprecherkabel zum Anschluss der Lautsprecher vorbereiten. 1 Entfernen Sie ±15 mm des Kabelmantels an den Enden aller Lautsprecherkabel. 2 Verdrillen Sie die bloßliegenden Drähte.

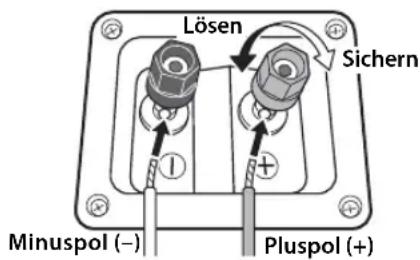

• Zu lange Kabel sollten weder gebündelt noch aufgerollt werden.• Verdrillen Sie die Adern so fest wie möglich, sodass keine Drähtchen mehr überstehen.• Gehen Sie beim Vorbereiten der Kabel vorsichtig vor, damit Sie sich nicht verletzen. Anschließen der Lautsprecher Center-LautsprecherVerstärkerFrontlautsprecherHinweis: Die Anordnung der Lautsprecheranschlüsse richtet sich nach dem verwendeten Verstärker.Surround-LautsprecherRechts LinksRechts Links Richtig Falsch15 mm Hinweis5 De Technische Daten Deutsch ■ Anschließen der Kabel an die Lautsprecherklemmen 1 Drehen Sie die Lautsprecherklemme gegen den Uhrzeigersinn, um sie zu lösen. Stecken Sie den blanken Draht ein. Drehen Sie die Lautsprecherklemme im Uhrzeigersinn, um sie zu sichern. Ziehen Sie vorsichtig am Kabel, um zu überprüfen, ob es fest sitzt.• Die Klemme darf nur die bloßliegende Ader, nicht aber den Mantel greifen.
• Stellen Sie sicher, dass sich die blank liegenden Adern nicht berühren, da dies zu Schäden am Lautsprecher und / oder am Verstärker führen kann.• Bei unsachgemäßem Anschluss bleiben die Lautsprecher stumm. ■ Anschließen der Kabel an den Verstärker Schließen Sie die einzelnen Lautsprecher mithilfe der vorbereiteten Kabel an die entsprechenden Klemmen des Verstärkers an. Einzelheiten finden Sie unter dem Punkt „Anschlussschema“ (Seite 4). Schließen Sie nur für die Surround-Lautsprecher einen Lautsprecher an die linken Anschlüsse des Verstärkers oder Receivers an (mit L gekennzeichnet) und einen anderen an die rechten Anschlüsse (mit R gekennzeichnet). Lesen Sie dazu bitte in der Bedienungsanleitung Ihres Verstärkers oder Receivers nach.
• Vergewissern Sie sich, dass Sie die Lautsprecher mit richtiger Polarität anschließen: Positive (+) Klemmen der Lautsprecher an positive (+) Klemmen des Verstärkers und negative (–) Klemmen des Lautsprechers an negative (–) Klemmen des Verstärkers. Eine falsche Polarität führt zu einer unnatürlichen und bassarmen Wiedergabe.• Wählen Sie mit den Lautsprecherparametern des AV-Receivers für alle verwendeten Lautsprecher das kleine Modell (bzw. „S“).• Die Lautsprecher können beschädigt werden, wenn bestimmte Töne kontinuierlich bei einem hoch eingestellten Lautstärkepegel wiedergegeben werden. Wenn zum Beispiel Sinuswellen von einer Test-CD, Tiefbassfrequenzen von elektronischen Instrumenten o. ä. kontinuierlich ausgegeben werden, sollte der Lautstärkepegel gesenkt werden, um eine Beschädigung der Lautsprecher zu vermeiden. Das Gleiche gilt beim Aufsetzen der Nadel eines Plattenspielers auf die Oberfläche einer Schallplatte.

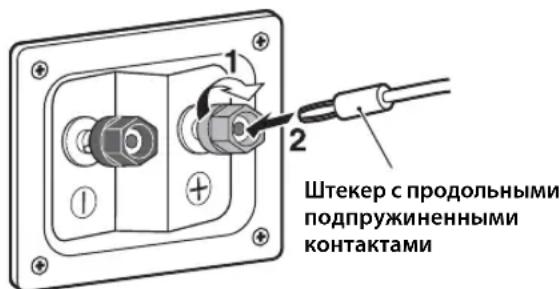

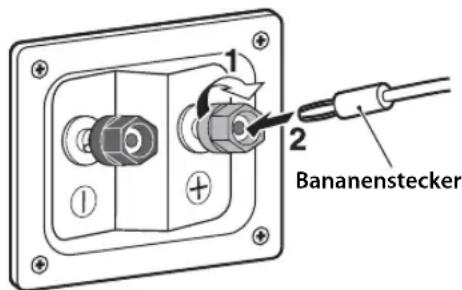

• Wenn Sie alle Lautsprecher angeschlossen haben, können Sie die Netzkabel des Verstärkers und der AV-Geräte wieder in die Steckdosen stecken.• Wenn Sie einen Verstärker benutzen, dessen Nennausgangsleistung über der Nenneingangsleistung der Lautsprecher liegt, sollten Sie vorsichtig vorgehen, damit die maximale Eingangsleistung der Lautsprecher nicht überschritten wird. ■ Kabel mit Bananenstecker 1 Ziehen Sie den Klemmenknopf fest. 2 Stecken Sie den Bananenstecker in den Klemmenknopf ein. ■ Center-Lautsprecher (NS-C51) Typ .................................... 2-Wege, Acoustic-Suspension-Technik magnetisch abgeschirmt Treiber Tieftöner......................... 10 cm, Konus-Bauform (2 Stk.) Hochtöner..........................2,2 cm symmetrische Kalotte Nenneingangsleistung............................................................. 60 W Max. Eingangsleistung.......................................................... 180 W Impedanz......................................................................Nominal 6 Ω Frequenzgang .......................................................... 70 Hz - 36 kHz Empfindlichkeit ................................................92 dB / 2,83 V, 1 m Abmessungen (B x H x T) .............................415 x 135 x 167 mm Gewicht..................................................................................... 3,3 kg ■ Surround-Lautsprecher (NS-B51) Typ .....................................2-Wege, Acoustic-Suspension-Technik Ohne magnetische Abschirmung Treiber Tieftöner ...................................... 10 cm, Konus-Bauform Hochtöner ......................... 2,2 cm symmetrische Kalotte Nenneingangsleistung .............................................................50 W Max. Eingangsleistung ..........................................................150 W Impedanz ..................................................................... Nominal 6 Ω Frequenzgang ...........................................................69 Hz - 36 kHz Empfindlichkeit................................................ 89 dB / 2,83 V, 1 m Abmessungen (B x H x T).............................148 x 252 x 150 mm Gewicht .....................................................................................2,1 kg Änderungen der technischen Daten ohne vorherige Ankündigung vorbehalten. Pluspol (+)Minuspol (–)LösenSichern Hinweis Hinweis Bananenstecker Technische Dateni Es Lea las siguientes precauciones de funcionamiento antes de iniciar el uso del aparato. Yamaha no se responsabilizará de cualquier daño o lesión causada por no seguir las precauciones que aparecen a continuación.
