Caractéristiques techniques	Objectif grand angle NIKON AFS 10-24mm f/3.5-4.5G ED DX
Type d'objectif	Zoom grand angle
Ouverture maximale	f/3.5 à f/4.5
Distance focale	10-24 mm
Monture	Monture Nikon F (DX)
Éléments de lentilles	14 éléments en 10 groupes, incluant des lentilles ED
Angle de vue	109° à 61°
Distance de mise au point minimale	24 cm
Dimensions	83 x 97 mm
Poids	460 g
Utilisation recommandée	Photographie de paysage, architecture, et intérieur
Entretien	Nettoyage régulier de la lentille avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive
Informations avant achat	Compatible uniquement avec les appareils photo numériques Nikon au format DX

FOIRE AUX QUESTIONS - AFS 1024mm f3.54.5G ED DX NIKON

Comment puis-je nettoyer l'objectif NIKON AFS 10-24mm f/3.5-4.5G ED DX ?

Utilisez un souffleur pour éliminer la poussière, puis appliquez un chiffon en microfibre légèrement humidifié avec un nettoyant pour lentilles pour essuyer délicatement les surfaces.

L'objectif NIKON AFS 10-24mm est-il compatible avec tous les boîtiers Nikon ?

Cet objectif est conçu pour les boîtiers Nikon au format DX. Il peut ne pas fonctionner correctement avec les boîtiers au format FX sans vignetage.

Quelle est la distance minimale de mise au point de l'objectif NIKON AFS 10-24mm f/3.5-4.5G ED DX ?

La distance minimale de mise au point est de 24 cm à partir du capteur.

Comment puis-je résoudre un problème de mise au point automatique avec mon objectif ?

Assurez-vous que l'interrupteur de mise au point de l'objectif est réglé sur 'AF' et vérifiez si le boîtier est en mode AF. Si le problème persiste, nettoyez les contacts électriques de l'objectif et du boîtier.

L'objectif NIKON AFS 10-24mm f/3.5-4.5G ED DX est-il étanche ?

Cet objectif n'est pas entièrement étanche, mais il est conçu pour résister à des conditions météorologiques légères. Évitez une exposition prolongée à l'eau ou à l'humidité.

Quelle est la garantie de l'objectif NIKON AFS 10-24mm f/3.5-4.5G ED DX ?

La garantie standard est généralement de 2 ans, mais cela peut varier selon le pays d'achat. Vérifiez auprès de votre revendeur pour des détails spécifiques.

Mon objectif présente des flous ou des aberrations chromatiques, que dois-je faire ?

Vérifiez si vous utilisez un filtre qui pourrait causer des effets indésirables. Vous pouvez également corriger les aberrations chromatiques en post-traitement via un logiciel de retouche d'images.

Comment puis-je utiliser un filtre sur l'objectif NIKON AFS 10-24mm ?

L'objectif a un diamètre de filtre de 77 mm. Assurez-vous d'acheter un filtre qui correspond à ce diamètre et vissez-le délicatement sur l'avant de l'objectif.

L'objectif NIKON AFS 10-24mm est-il adapté pour la photographie de paysage ?

Oui, cet objectif est idéal pour la photographie de paysage grâce à son grand angle de vue et sa qualité d'image supérieure.

MODE D'EMPLOI AFS 1024mm f3.54.5G ED DX NIKON

Manuel d'utilisation P. 26

Remarques concernant une utilisation en toute sécurité

ATTENTION

Ne pas démonter

Le fait de toucher aux pieces internes de l'appareil ou de l'objectif pourrait entraîner des blessures. Les réparations doivent être effectuées par des techniciens qualifiés. Si l'appareil ou l'objectif est cassé suite à une chute ou un autre accident, apportez le produit dans un centre de service/agree Nikon pour le faire vérifier après avoir débranché le produit et retire les piles.

En cas de dysfonctionnement, éteignez l'appareil immédiatement

Si vous remarquez de la fumée ou une odeur inhabituelle se dégageant de l'appareil photo ou de l'objectif, retirez immédiatement les piles, ennant soin de ne pas vous brûler. Continuer d'utiliser son matériel peut entrainer des blessures. Àpès avoir retireé ou débranché la source d'alimentation, confiez le produit à un centre de service agréé Nikon pour le faire vérifier.

N'utilise pas l'appareil photo ou l'objectif en presence de gaz inflammable

L'utilisation de matériel électronique en présence de gaz inflammable risquerais de provoquer une Explosion ou un incendie.

Ne regardez pas le soleil dans l'objet ou le viseur

Regarder le soleil ou toute autre source lumineuse violente dans l'objectif ou le viseur peut provoquer de graves léssions oculaires irréversibles.

Tenir hors de portée des enfants

Faites extrémement attention à ce que les enfants ne mettent pas à la bouche les piles ou d'autres petites pièces.

Observe les précautions suivantes lorsque vous manipulez l'appareil et l'objet

• Maintenez l'appareil photo et l'objectif au sec. Le non-respect de cette précaution peut provoquer un incendie ou une électrocution.
• Ne manipulez pas et ne touche pas l'appareil photo ou l'objet avec les mains humides. Le non-respect de cette précaution peut provoquer une électrocution.
• Lors d'une prise de vue à contre-jour, ne dirigez pas l'objetif vers le soleil et évitez que les rayons du soleil penètrent dans l'objetif; l'appareil photo pourrait chauffer à l'excess, ce qui risquerait de provoquer un incendie.
• Lorsque vous n'utilise pas l'objet pendant une période prolongée, fixez les bouchons avant et arrêté, et rangez l'objet à l'abri de la lumière directe du soleil. Le non-respect de cette précaution peut provoquer un incendie, car l'objet peut concentrer la luzière du soleil sur un objet inflammable.

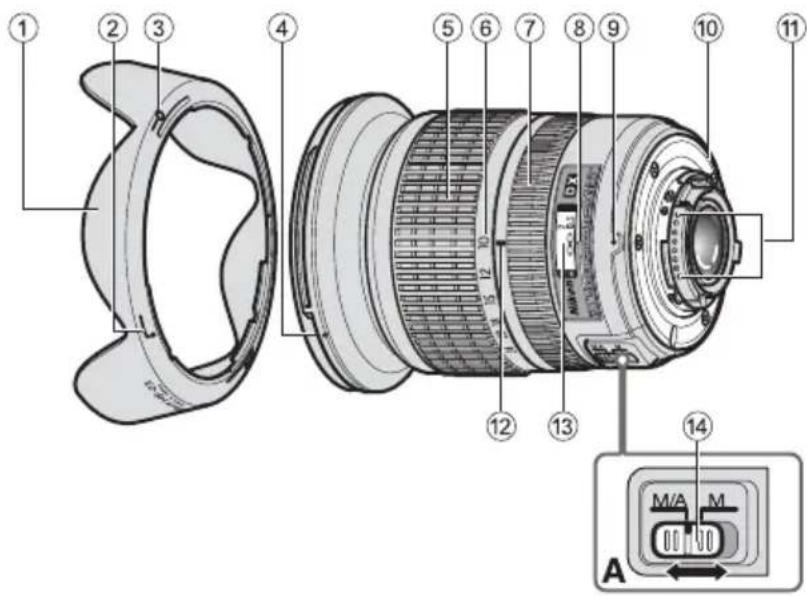

■Nomenclature

① Parasoleil (P. 30)
② Repère de fixation du parasoleil (P. 30)
③ Repère de réglage du parasoleil (P. 30)
④ Repere de montage du parasoleil (P.30)
⑤ Bague de zoom (P. 28)
⑥ Echelle des facales (P. 28)
⑦Baguè de mise au point (P. 29)
⑧ Ligne de repere de la distance
⑨ Repère de montage
Joint en caoutchouc de I'objectif (P. 31)
① Contacts électriques (P. 31)
⑫Repère des facales
13Echelle des distances
14 Commutateur de mode de mise au point (P. 29)

Nous vous remercions d'avoir choisi l'objectif AF-S DX NIKKOR 10-24mm f/3,5-4,5G ED. Les objectifs DX NIKKOR sont spécialement concus pour une utilisation avec des apparéil photo numériques Nikon SLR (format Nikon DX), telles que le D300 et le D90. Une fois monté sur des apparéils photo au format Nikon DX, l'angle de champ de l'objet équivaut à environ 1,5× la focale en format 24× 36mm . Avant d'utiliser cet objectif, veuillez direcss instructions et vous reporter au Manuel d'utilisation de votre apparéil photo.

■Principales caractéristiques

• Cet objectif utilise un moteur silencieux SWM pour entrainer le mécanisme de mise au point, permettant un autofocus régulier, silencieux et presque instantané. Le commutateur de mode de mise au point 14 sert à selectionner facilement les modes autofocus (A) et mise au point manuelle (M).

• Un contrôle de l'exposition plus précis est possible lors de l'installation de cet objectif sur un apparéil photo Nikon muni de la fonction de mesure matricielle couleur 3D, car les informations de distance au sujet sont transférées de l'objet à l' apparéil photo.
  L'utilisation de trois lentilles asphériques et de deux lentilles en verre (ED) à très faible dispersion, qui garantissent une correction de l'aberration chromatique, offre de remarquables performances optiques pour un rendu exceptionnel. En outre, l'ouverture arrondie permet de creer des effets de floudoux et intéressants dans des zones de l'image non mises au point.

■ Mise au point, zoom et profondeur de champ

Avant demettreau point,faitespivoterla bague de zoom ⑤ pourregler la longueur facale jusqu'acque que la composition souhaitatione soitcadree.

Si vous appeareil photo est doté d'une commande ou d'un levier d'aperçu de la profondeur de champ (stop-down), la profondeur de champ peut être prévisulée à travers le viseur.

Cet objectif est équipé du système de mise au point interne (IF). Si la distance de prise de vue diminue, la longueur focale diminue également.
- L'échelle des distances n'indique pas la distance précise entre le sujet et l'appareil photo. Les valeurs sont approximatives et devraient uniquement être utilisées comme repères généraux. Lorsque vous photographiez des paysages lointains, la profondeur de champ peut influencer le fonctionnement, de sorte que l'appareil photo peutmettre au point sur une position qui est plus proche que l'infini.

Réglage de l'ouverture

Utilisé l'appareil photo pour régler l'ouverture.

■Ouvertures maximales variables

Effectuer un zoom de 10mm à 24mm réduit l'ouverture maximale de 2/3 .

Toutefois, il n'est pas nécessaire d'ajuster le réglage d'ouverture pour obtenir des expositions correctes, car l'appareil photo compense automatiquement cette variable.

■Mise au point (Fig. A)

Réglez le sélection de mise au point de l'appareil photo conformément au tableau ci-dessous.

Mode de mise au point de l'appareil	Mode de mise au point de l'objectif
	M/A M
AF (A/S/C)	Autofocus avec priorité manuelle	Mise au point manuelle (assistance à la mise au point disponible)
MF	Mise au point manuelle (assistance à la mise au point disponible)

Pour plus de détails concernant le mode de mise au point de l'appareil, reportez-vous au Manuel d'utilisation de l'appareil photo.

Autofocus avec priorité manuelle (Mode M/A)

1 Reglez le commutateur de mode de mise au point ④ de I'objectif sur M/A.
2 L'autofocus est activé, mais il est possible d'utiliser la mise au point manuelle en tournant la bague de mise au point ⑦ manuelle séparée tout en appuyant sur le déclenchéur à mi-course ou en enforcant la commande AF-ON du boîtier, pour autant que votre apparéil en soit équipé.
3 Appuyez sur le déclenceur à mi-cours ou appuyez de nouveau sur la commande AF-ON pour annuler la mise au point manuelle et revenir à l'autofocus.

Obtention de bons résultats avec l'autofocus

Référez-vous à « Remarques sur l'utilisation d'objectifs grand-angle ou très grand-angle AF NIKKOR » (P. 33).

■Flash intégré et vignettage

• Il est impossible d'utiliser le flash intégré à des distances inférieures à 0,6 m.
• Pour éviter le vignetage, n'utilise pas le parasoleil.
• Le vignettage est l'assombrissement des coins de l'image qui se produit lorsque la lumière émise par le flash est retenue par le parasoleil ou la monture de l'objectif en fonction de la longueur fiscale ou de la distance de prise de vue.

Appareils photo numériques SLR	Longueur foucle/Distance de prise de vue prises en charge
D700	18mm/Aucune restriction
D300/D200/D100	18mm/1,5 m ou plus20mm/1 m ou plus24mm/Aucune restriction
D90/D80/D50	20mm/2,5 m ou plus24mm/1 m ou plus
Série D70 • 24m	m/1 m ou plus
D60 • 24mm/1,5 m ou plus	m/2,5 m ou plus
Série D40 • 24m

Le flash intégré sur le D100 possède un angle de couverture adapté à des longueurs facales de 20mm et plus. Le vignettage se produit à une longueur facale de 18mm.

■Utilisation du parasoleil

Fixation du parasoleil

Alignez le repere de fixation du parasoleil ( , l'un des deux repères) ② sur le parasoleil avec le repere de montage du parasoleil ④ sur l'objectif et tournez le parasoleil dans le sens inverse des aiguilles d'une montre (vu a partir de I'arriere de I'appareil photo) jusqu'au declic de mise en place (Fig. B).

• Vérifiez que le repère de montage du parasoleil est bien aligné sur le repère de réglage du parasoleil (—) ③.
• Si le parasoleil n'est pas correctement fixé, il risquéd'entrainer du vignettage.
• Pour faciliter le montage ou le retrait du parasoleil, tenez-le par la base (pres du repere de fixation du parasoleil) et non par le bord extérieur.
• Avant de ranger l'objetif, fixez le parasoleil à l'envers.

Démontage du parasoleil

Tenez le parasoleil par la base (pres du repere de fixation du parasoleil) et faites-le pivoter dans le sens des aiguilles d'une montre pour le retirer (l'objectif de l'appareil photo ne doit pas etre dirigé vers vous).

Entretien de l'objectif

• Il est important de nettoyer régulièrement les contacts électriques CPU (1) et de ne pas les endommager.
• Si le joint en caoutchouc de l'objet (10) est endommagé, rendez-vous dans un centre de service agréé Nikon le plus proche pour réaliser les réparations nécessaires.
• Nettoyer la surface de l'objet avec une soufflette ou une Brosse de nettoyage. Pour enlever les poussières ou les traces, utiliser de préférence un tissu de coton doux, ou un tissu optique, légèrement humidifié avec de l'alcool éthylique (ethanol). Procedez par légers mouvements circulaires en partant du centre vers l'extérieur, enPNANT SOIN DE NE PAS LAisser de traces et de ne pas toucher d'autres zones de I'objet.
• N'utilise jamais de solvants organiques, tels que diluant ou benzène, pour nettoyer l'objet, car vous risqueriez d'endommager le produit, de provoquer un incendie ou de vous blesser.
• Des filtres NC sont disponibles pour protéger la lentille de l'objet avant. Le parasoleil assure également une bonne protection contre les chocs.

• Lorsque vous rangez l'objet dans son étuiouple, fixez les deux bouchons avant et arrêté de l'objet.

• Lorsque l'objectif est installé sur un apparéil photo, ne saisissez et ne tenez pas l' apparéil photo ainsi que l'objectif par le parasoleil.

• Si vous n'utilise pas l'objet pendant une période prolongée, rangez-le dans un endroit sec et frais afin d'éviter la formation de moisissure ou de rouille. Veiliez à tener le matériel éloigné des sources de lumière et des produits chimiques (camphre, naphtaline, etc.).
• Éviter les projections d'eau ainsi que l'immersion, qui peuvent provoquer la formation de rouille et des dommages irréparables.
• Certaines pieces de l'objet sont en plastique renforcé. Pour éviter tout problème, ne pas soumettre l'objet à de fortes chaleururs.

■Accessoires fournis

• Bouchon d'objectif avant encliqueable 77mm LC-77
• Bouchon arrêté d'objet LF-1
• Parasoleil à baionnette HB-23
• Étui couple pour objectif CL-1118

■Accessoire en option

Filtres a visser 77mm

■Caracteristiques

Type d'objectif: Objectif à zoom NIKKOR DX AF-S de type G avec CPU intégré et monture à baïonnette Nikon (spécialement concu pour être utilisé sur des SLR Nikon numériques au format Nikon DX)

Focale:10mm-24mm

Ouverture f/3,5-4,5

maximale :

Construction 14 éléments dans 9 groupes optique: (3 lentilles asphériques et 2 lentilles ED)

Angle de champ: 109^ - 61^

Informations de Communiquée à l'appareil photo distance:

Commande de Manuellement via une bague de zoom: zoom séparée

Mise au point : Système de mise au point interne Nikon (IF), autofocus avec moteur silencieux, manuellement via une bague de mise au point indépendante

Échelle de Graduées en metres et pieds de distance de prise 0,24 m à l'infini (∞) de vue :

Distance 0,24 m à tous les réglages de zoom minimale de mise avec autofocus

au point: 0,22 m à tous les réglages de zoom avec mise au point manuelle

Nb. de lamelles 7 (circulaires)

du diaphragme :

Diaphragme: Entière automatique

Plage des f/3,5 à f/22 (à 10mm), f/4,5 à f/29 ouvertures : (à 24mm)

Mesure de Via methode pleine ouverture I'exposition:

Diametre de 77 mm (P = 0,75mm)

fixation pouraccessoires :

Dimensions: Env. 82,5 mm diam. × 87 mm (à partir du plan d'appui de la monture d'objectif de l'appareil)

Poids: Env. 460 g

Les caractéristiques et la conception sont susceptibles d'être modifiées sans préavis ni obligation de la part du fabricant.

■ Remarques sur l'utilisation d'objectifs grand-angle ou très grand-angle AF NIKKOR

Dans les situations suivantes, l'autofocus peut ne pas fonctionner comme prévu lors de prises de vue avec un objectif grand-angle ou très grand-angle AF NIKKOR.

C Une personne se trouvant devant un arrêté-plan distant

D Un champ rempli de fleurs

1. Lorsque le sujet principal dans le collmateur de mise au point est relativement petit

Lorsqu'une personne se trouvant devant un arrêté-plan distant est positionné à l'intérieur du collmateur de mise au point, comme illustré par la Fig. C, la mise au point risque d'être effectuee sur I'arrière-plan,只不过 que sur le sujet.

2. Lorsque le sujet principal est un sujet ou une scene compensant des motifs fins

Lorsque le sujet presente des motifs fins ou un faible contraste, par exemple un champ rempli de fleurs, comme illustré par la Fig. D, la mise au point peut être difficile à obtaining à l'aide de l'autofocus.

Solutions à ces types de situations

(1) Mettez au point sur un autre sujet situé à la même distance de l'appareil photo, mémorisez la mise au point, recomposez et photographiez.
(2) Reglez le mode de mise au point de l'appareil photo sur la mise au point manuelle et mettez au point manuellement sur le sujet.

Reportez-vous à la section « Obtenir de bons résultats avec l'autofocus » dans le Manuel d'utilisation de l'appareil photo.
