Produkttyp	Weitwinkel-Zoomobjektiv für Nikon DX-Spiegelreflexkameras
Marke und Modell	Nikon AF-S DX NIKKOR 10-24mm f/3.5-4.5G ED
Bajonett	Nikon F (DX-Format)
Brennweite	10-24 mm
Maximale Blende	f/3.5 bei 10 mm, f/4.5 bei 24 mm
Minimale Blende	f/22 bei 10 mm, f/29 bei 24 mm
Optischer Aufbau	14 Linsen in 9 Gruppen (3 asphärisch, 2 ED)
Bildwinkel	109° - 61°
Mindestfokussierabstand	0,24 m (Autofokus), 0,22 m (manuell)
Anzahl der Blendenlamellen	7 (abgerundet)
Filterdurchmesser	77 mm
Abmessungen (Durchmesser × Länge)	ca. 82,5 mm × 87 mm
Gewicht	ca. 460 g
Stromversorgung	Keine (wird von der Kamera gespeist)
Autofokus	Leiser SWM-Motor (Silent Wave Motor), Innenfokussierung
Fokusmodus	M/A (Autofokus mit manueller Priorität) und M (manuell)
Hauptfunktionen	Zoom, Autofokus, Entfernungsübertragung für 3D-Matrixmessung, abgerundete Blende
Pflege und Reinigung	Blasepinsel, weiche Bürste, leicht mit Ethanol angefeuchtetes Baumwolltuch; Lösungsmittel vermeiden
Sicherheit	Nicht zerlegen, brennbare Gase vermeiden, nicht in die Sonne schauen, außerhalb der Reichweite von Kindern aufbewahren
Ersatzteile und Reparierbarkeit	Reparaturen nur durch autorisiertes Nikon-Servicecenter; CPU-Kontakte und Gummidichtung prüfen
Mitgeliefertes Zubehör	Vorderdeckel LC-77, Rückdeckel LF-1, Gegenlichtblende HB-23, Tasche CL-1118
Optional erhältliches Zubehör	Aufschraubfilter 77 mm
Allgemeine Informationen	G-Objektiv (ohne Blendenring), für Nikon DX-Kameras; Bildwinkel entspricht dem 1,5-fachen der Brennweite im Vollformat

Häufig gestellte Fragen - AFS 1024mm f3.54.5G ED DX NIKON

Ist dieses Objektiv mit meiner Nikon-Kamera kompatibel?

Ja, es ist für Nikon DX-Spiegelreflexkameras (Typ D300, D90, D7000 usw.) konzipiert. Es wird nicht für Vollformatkameras (FX) empfohlen, da es Vignettierung verursacht.

Was ist das Vollformat-Äquivalent dieser Brennweite?

Bei einer DX-Kamera entspricht die Brennweite etwa dem 1,5-fachen der angegebenen Brennweite. So ergibt 10-24 mm einen äquivalenten Winkel von 15-36 mm im Kleinbildformat.

Kann ich den integrierten Blitz mit diesem Objektiv verwenden?

Ja, aber achten Sie auf Vignettierung (Schatten in den Ecken). Um dies zu vermeiden, entfernen Sie die Gegenlichtblende und beachten Sie die im Handbuch angegebenen Mindestabstände (in der Regel 0,6 m oder mehr, je nach Kamera).

Wie wechsle ich vom Autofokus zur manuellen Fokussierung?

Verwenden Sie den Schalter M/A - M am Objektiv. In Stellung M/A können Sie nach dem AF manuell fokussieren, indem Sie den Ring drehen; in Stellung M ist die Fokussierung vollständig manuell.

Warum macht mein Objektiv beim Fokussieren Geräusche?

Der SWM (Silent Wave Motor) ist normalerweise leise. Tritt ein ungewöhnliches Geräusch auf, überprüfen Sie, ob der Schalter auf AF steht und das Objektiv sauber ist. Andernfalls wenden Sie sich an ein autorisiertes Servicecenter.

Wie reinige ich die Linsen des Objektivs?

Entfernen Sie zuerst mit einem Blasepinsel den Staub, dann mit einem weichen, leicht mit Ethanol angefeuchteten Tuch in kreisenden Bewegungen von der Mitte nach außen. Verwenden Sie niemals Lösungsmittel wie Benzol.

Ist die Gegenlichtblende notwendig?

Die Gegenlichtblende HB-23 schützt das Objektiv vor seitlichen Lichtstrahlen und Stößen. Sie wird im Freien empfohlen. Zur Aufbewahrung können Sie sie umgekehrt auf dem Objektiv befestigen.

Was ist der minimale Fokussierabstand?

Im Autofokus beträgt der Mindestabstand 0,24 m bei allen Brennweiten. Bei manueller Fokussierung sinkt er auf 0,22 m.

Kann ich Filter verwenden?

Ja, das Objektiv akzeptiert Aufschraubfilter mit 77 mm. NC-Filter (Neutral) sind erhältlich, um die Frontlinse zu schützen.

Was tun bei Fehlfunktion oder Beschädigung?

Versuchen Sie nicht, es selbst zu reparieren. Schalten Sie die Kamera aus und geben Sie das Objektiv zu einem autorisierten Nikon-Servicecenter. Halten Sie die CPU-Kontakte und die Gummidichtung in gutem Zustand.

BEDIENUNGSANLEITUNG AFS 1024mm f3.54.5G ED DX NIKON

Benutzerhandbuch S.18

Hinweise für sicheren Betrieb

ACHTUNG

Keinesfalls zerlegen.

Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunachst das Produkt vom Stromnetz bzw. entnahmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Bei einer Störung(sofort die Stromversorgung ausschalten.

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnahmen Sie dazu die Batterie(n); darauf vorsichtig vorgehen, Denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr.

Nach dem Abtrennen von der Stromversorgung geben Sie das Gerät an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Kamera oder Objektiv keinesfalls bei Vorhandensein von brennbarem Gas einsetzen.

Wird elektronisches Gerät bei brennbarem Gas betrieben, so droht u.U. Explosions- oder Brandgefahr.

Keinesfalls durch Objektiv oder Sicher in die Sonne blichen.

Beim Betrachten der Sonne oder anderer starker

Lichtquellen durch Objektiv oder Sicher droht eine permanente Schädigung des Sehvermögens.

Dem Zugriff von Kindern entziehen.

Es ist unbedingt davon zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mund erhmen können.

Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten:

• Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brand- oder Stromschlaggefahr.
• Handhaben oder berühren Sie die Kamera bzw. das Objektiv keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr.
• Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten setzen. Dies konnte eine Überhitzung der Kamera verursachen und ein Brand konnte die Folge sein.
• Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgebung wegen möglicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.

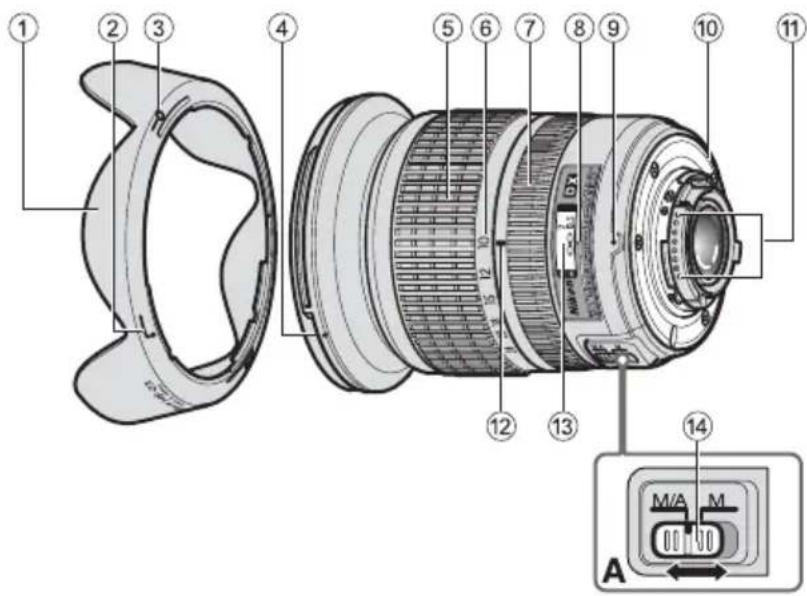

■Nomenklatur

① Gegenlichtblende (S. 22)
② Montagemarkierung der Gegenlichtblende (S.22)
③ Kontrollmarkierung der Gegenlichtblende (S.22)
④ Montagemarkierung fur Gegenlichtblende (S. 22)
⑤Zoom-Einstellring (S. 20)
⑥ Brennweitenskala (S. 20)
⑦ Entfernungseinstellring (S.21)
⑧Enternungssindexlinie
⑨Montagemarkierung
Dichtungsmanschette (S. 23)
① CPU-Kontakte (S.23)
⑫Markierung der Brennweitenskala
⑬Entfernungsskala
④ Fokussierschalter (S. 21)

( ):Seitennummer

Wir danken Ohnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S DX NIKKOR 10-24mm f/3,5-4,5G ED entgegenbringen. DX NIKKOR-Objektive sind speziell für den Gebrauch mit Nikon Digital-Spiegelreflexkameras (Nikon DX-Format) ausgelegt, wie etwa der D300 und der D90. Wir das Objektiv an Kameras im Nikon DX-Format angebracht, so entspricht der Bildwinkel des Objektivs ca. 1,5 × der Brennweite im Kleinbildformat (35mm). Machen Sie sichitte vor dem Gebrauch these Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem Benutzerhandbuch ihrer Kamera vertraut.

Die wichtigsten Merkmale

• Der Fokussiermechanismus des Objektivs wird von einem Silent Wave Motor angetrieben, so dass die Scharfeinstellung per Autofokus stufenlos, gerauschem und practisch verzogerungsfrei erfolgt. Mit dem Fokussierschalter 44 lasst sich muhelos zwischen Autofokus (A) und manueller Scharfeinstellung (M) wechseln.
• Eine besonders prazise Belichtungssteuerung resultiert, wenn das Objektiv auf eine Nikon-Kamera mit 3D-Color-Matrixmessung montiert wird, da die Motiventfernungsdaten vom Objektiv zur Kamera übertragen werden.
• Außergewöhnliche optische Performanz und hohe Wiedergabequalität durch drei asphärische Linsenelemente und zwei Glaselemente mit extrem niedriger Dispersion (ED), wodurch eine Korrektur von chromatischen Abweichungen gewährleistet wird. Außer dem generiert die gerundete Blende weiche und anspruchende Unscharfteeffekte in Bildbereichen, die unscharf sind.

Scharfeinstellung, Zoomen und Tiefenschärfe

Vor der Scharfeinstellung durch Drehen des Zoom-Einstellrings die Brennweite soweit verstellen, bis der gewünschte Bildausschnitt im Sicher zu sehen ist. Wenn die Kamera mit einer Abblendtaste oder einem Abblendhebel fur die Tiefenscharfevorschau ausgestattet ist, lasst sich die Tiefenscharfe beim Blick durch den Kamerasucher beurteilen.

• Dieses Objektiv ist mit dem System Internal Focusing (IF, interne Scharfeinstellung) ausgestattet. Wenn die Aufnahmedistanz abnimmt, nimmt die Brennweite ebenfalls ab.
• Die Enternungsskala zeigt nicht die exakte Enternung zwischen Objekt und Kamera an. Die Werte dieren lediglich als Anhaltspunkte. Bei Landschaftsaufnahmen mit großen Entfernungen, stellt sich die Kamera aufgrund der Tiefenschärfe u. U. auf einen Punkt scharf, der)naher als unendlich ist.

■Blendeneinstellung

Stellen Sie die Blende an der Kamera ein.

Variable maximale Blenden

Durch Zoomen des Objektivs von 10mm auf 24mm wird die maximale Blende um bis zu ^2/3 Stufen verringert. Es ist allerdings nicht notwendig die Blende einzustellen, um eine korrekte Belichtung zu erhalten, da die Kamera these Variable automatisch kompensiert.

■Fokusierung (Abb. A)

Stellen Sie den Fokusmodus-Schalter ihrer Kamera entsprechend der nachstehenden Tabelle ein.

Fokussteuerung (Kamera)	Fokussteuerung (Objektiv)
	M/A M
AF (A/S/C)	Aufofokus mit Priorität der manuellen Scharfinstellung	Manueller Fokus (mit elektronischer Einstellhilfe)
MF	Manueller Fokus (mit elektronischer Einstellhilfe)

Weitere Informationen zum Kamera-Fokusmodus finden Sie im Benutzerhandbuch ihrer Kamera.

Autofokus mit Priorität der manuellen Scharfeinstellung (M/A-Modus)

1 Stellen Sie den Fokussierschalter 4 am Objekt auf M/A.
2 Der Autofokus ist aktiviert, aber Sie konnen manuell fokussieren, indem Sie den Ausloser bis zum ersten Druckpunkt bewegen und in dieser Position gedrück halten und darauf den separaten Entfernungseinstellung ⑦ drehen. Bei Kameras mit einer AF-ON-Taste drucken Sie die Taste am Kameragehäuse.
3 Drucken Sie den Auslöser erneut bis zum ersten Druckpunkt oder drucken Sie die AF-ON-Taste erneut, wenn Sie das manuelle Fokussieren beenden und wieder den Autofokus verwenden möhen.

Gute Ergebnisse mit dem Autofokus

Einzelheiten Sie unter «Hinweise zum Gebrauch von AF NIKKOR-Weitwinkel- und -Superweitwinkelobjektiven« (S. 25).

Eingebauter Blitz und Vignettierung

• Der eingebaute Blitz kann nicht für Entfernungen von unter 0,6 m eingesetzt werden.
• Verwenden Sie beim Fotografieren mit Einsatz des integrierten Blitzgeräts keine Gegenlichtblende.
• Unter Vignettierung verstehen man die Abdunkelung der Bildecken, wenn das Blitzlicht von der Gegenlichtblende oder, je nach Brennweite oder Aufnahmedistanz, vom Objektivtubus verdeckt wird.

Digitale Spiegelreflex-k cameras	Einstellbare Brennweite/Aufnahmedistan
D700	18mm/keine	Einsch
D300/D200/D100	18mm/1,5 m oder weiter20mm/1 m oder weiter24mm/keine Einschränkungen
D90/D80/D50	20mm/2,5 m oder weiter24mm/1 m oder weiter
D70-Serie • 24mm	m/1 m oder weiter
D60 • 24mm/1,5	m oder weiter
D40-Serie • 24mm	m/2,5 m oder weiter

Der eingebaute Blitz bei Kameras der Serie D100 eignet sich für Brennweiten von 20mm oder größter. Bei einer Brennweite von 18mm kommt es zur Vignettierung.

■Verwendung der Gegenlichtblende Anbringen der Gegenlichtblende

Richten Sie die Montagemarkierung der Gegenlichtblende (√, eine der beiden Markierungen) ② an der Gegenlichtblende und die Montagemarkierung für Gegenlichtblende ④ am Objektiv aneinander aus und drehen Sie die Gegenlichtblende gegen den Uhrzeigersinn (von der Rückseite der Kamera aus betrachtet), bis sie mit einem Klick einrastet (Abb. B).

• Achten Sie darauf, die Montagemarkierung für Gegenlichtblende und die Kontrollmarkierung der Ungen Gegenlichtblende (—o) ③ aneinander auszurichten.
• Wenn die Gegenlichtblende nicht richtig angebracht ist, wirf sie u.U., einen Schatten ins Motiv.
• Um das Anbringen bzw. Abnehmer der Gegenlichtblende zu erleichtern, diese an der Basis (in der Höhe der Montagemarkierung der Gegenlichtblende) und nicht an den äußerten Kanten fassen.
  Die Gegenlichtblende kann zum Verstauen in umgekehrter Position an das Objektiv angesetzt werden.

Abnehmer der Gegenlichtblende

Die Gegenlichtblende zum Lösen an der Basis fassen (in der Nähe der Montagemarkierung der Gegenlichtblende) und von der Rückseite der Kamera aus gesehen im Uhrzeigersinn drehen.

■Pflege des Objektivs

• Halten Sie die CPU-Kontakte (1) stets sauber und schützen Sie sie vor Beschäftigung.
• Bei einer Beschädigung der Dichtungsmanschette ⑩ sollen den Sie das Objektiv beim nachsten eine autorisierte Nikon-Servicestelle zur Reparatur abgeben.
• Säubern Sie Glasflächen mit einem Blasepinsel. Staub und Flecken entfern Sie mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungspapier, das Sie mit Ethanol (Alkohol) oder Optik-Reinigungsfüssigkeit anfeuchen. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne dass Wischspuren zusückbleiben oder Sie andere Teile des Objektivs berühren.
• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Benzin zum Reinigen des Objektivs. Dies könnte das Objektiv beschädigen, einen Brand auslösen bzw. gesundheitliche Schäden mit sich bringen.
  Zum Schutz der Vorderlinse sind Filter des Typs NC erhältlich. Die Gegenlichtblende wirkt als zusätzlicher Frontlinsenschutz.
• Beim Verstauen des Objektivs in seinem flexiblen Etui mussen vorderer und hinterer Deckel aufgesetzt sein.

• Halten Sie die Kamera und das Objektiv nicht an der Gegenlichtblende wenn das Objektiv an der Kamera angebracht ist.

• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden, um Schimmelbildung und Rost zu vermeiden. Halten Sie das Objektiv von direkter Sonneneinstruhlung oder Chemikalien wie Kampfer oder Naphthalin fern.

• Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.
• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermöbig他们是Orten liegen!

■Im Lieferumfang enthaltenes Zubehör

Vorderer Objektivdeckel mit Schnappverschluss (77mm) LC-77
- Hinterer Objektivdeckel LF-1
Bajonett-Gegenlichtblende HB-23
- Objektivbeutel CL-1118

■Optionales Zubehör

• 77mm-Schraubfilter

Technische Daten

Objektivtyp: G-Objektiv AF-S DX Zoom-NIKKOR Linse mit integrierter CPU und Nikon-Bayonettfassung (speziell ausgelegt für den Gebrauch mit Nikon Digital-SLR-K cameras - Nikon DX-Format)

Brennweite: 10mm-24mm

Lichtstärke: f/3,5-4,5

Optischer 14 Linsen in 9 Gruppen Aufbau: (3 asphärische Linsenelemente und 2 ED-Linsenelemente)

Bildwinkel: 109^ - 61^

Brennweitenskala: 10, 12, 15, 18, 20, 24mm

Enternungsdaten: Übermittlung an die Kamera

Zoomen: Manuell über separates Zoomring

Scharfeinstellung: Nikon Internal Focusing (IF, interne Scharfeinstellung) System, Autofokus mit Silent Wave Motor, manuell über separates Entfernungs-Einstellung

Aufnahme- Unterleitung in Meter von 0,24 m Enternungsskala: bis unendlich (

Naheinstellgrenze: 0,24 m bei allen
Zoomeinstellungen mit Autofokus
0,22 m bei allen
Zoomeinstellungen mit manuellem Fokus

Blende: Irisblende mit 7 gerundeten Lamellen

Blendensteuerung: Vollautomatisch

Blendenbereich: f/3,5 bis f/22 (bei 10mm), f/4,5 bis f/29 (bei 24mm)

Belichtungsmessung: Offenblendenmessung

Filtergewinde: 77mm (P = 0,75mm)

Abmessungen: Ca. 82,5 mm (Durchm.) × 87 mm (zum Objektivmontageflansch der Kamera)

Gewicht: Ca. 460 g

Änderungen von technischen Daten und Design durch den Hersteller ohne Ankündigung und ohne Verpflichtungen irgendeiner Art vorbehalten.

■Hinweise zum Gebrauch von AF NIKKOR-Weitwinkel- und - Superweitwinkelobjektiven

In den folgenden Fällen Funktioniert der Autofokus bei der Aufnahme von Bildern mit AF-NIKKOR-Weitwinkel- und Superweitwinkelobjektiven u.U.nicht erwartungsgemäß.

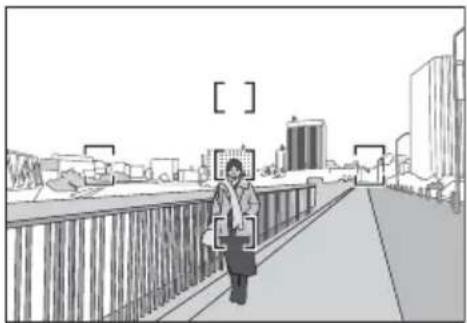

C Eine Person vor einem welt entfernten Hintergrund

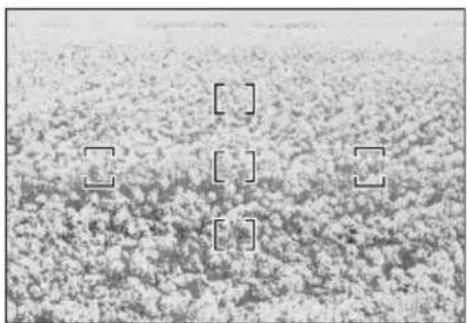

D Eine Blumenwiese

1. Hauptmotiv in den Fokusklammern relativ Klein

Wenn das Hauptmotiv nur einen geringen Teil des aktiven Fokusmessfelds abdeckt, wie an den Fokusmessfeld-Markierungen in Abb. C zu sehen, stellt die Kamera unter Umständen auf den Hintergrund, nicht jedoch auf das Hauptmotiv scharf.

2. Kleinteilig strukturierte Fläche oder Szene als Hauptmotiv

Bei Motiven mit kleinteiliger Strukturierung oder geringem Kontrast, zum Beispiel einer Blumenwiese wie in Abb. D zu sehen, ist eine Scharfeinstellung per Autofokus u.U. schwierig.

Abhilfe fur solche Fälle

(1) Stellen Sie zunachst auf ein andes Motiv im selbst Abstand von der Kamera scharf, wahren Sie dann bei Fokussperre erneut den Bildausschnitt und machen Sie so die Aufnahme.

(2) Stellen Sie die Fokussteuerung auf manuelles Scharfstellen ein und stellen Sie von Hand auf das Motiv scharf. Einzelheiten dazu finden Sie außer dem unter «Gute Ergebnisse mit dem Autofokus« im Benutzerhandbuch zur Kamera.
