Ovation FD205WW - Projecteur lumineux Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur lumineux LED
Marque	Chauvet
Modèle	Ovation FD205WW
Alimentation	100-240 VAC, 50/60 Hz (universelle)
Consommation équivalente	575 W ou 750 W (incandescence)
Protocole de contrôle	DMX (512 canaux), RDM
Modes DMX	UNO (1 canal), DOS (2 canaux), STD (5 canaux)
Gradateur	0-100 % avec courbes de gradation (CURVE1-3) et vitesses (DIM1-4)
Zoom	Motorisé, contrôle DMX ou local, positions préréglables
Obturateur	Stroboscope (lent à rapide, aléatoire)
Connectique	Neutrik powerCON (entrée/sortie), DMX 5 broches (entrée/sortie)
Montage	Support de montage inclus, utilisation obligatoire d'un câble de sécurité
Température ambiante max	45 °C (113 °F)
Indice de protection	IP20 (usage intérieur)
Contenu de l'emballage	Projecteur, cordon d'alimentation powerCON, gaine de 191 mm (7.5 pouces), fiche de garantie, manuel de référence
Sécurité	Ne pas ouvrir, ne pas regarder la source lumineuse, maintenir une distance de 50 cm des surfaces inflammables, déconnecter en cas d'absence prolongée
Entretien	Nettoyage régulier des lentilles et des ventilations, remplacement du fusible accessible
Réparabilité	Aucun composant réparable par l'utilisateur, contacter le support technique

FOIRE AUX QUESTIONS - Ovation FD205WW Chauvet

Comment connecter plusieurs Ovation FD205WW en mode maître/esclave ?

Utilisez des câbles DMX pour relier les appareils en série. Sur le maître, réglez le mode MAST (envoi de données DMX). Sur les esclaves, réglez le mode SLAVE. Consultez le manuel pour les détails de connexion.

Quelle est la différence entre les personnalités DMX UNO, DOS et STD ?

UNO utilise 1 canal (gradateur), DOS utilise 2 canaux (gradateur et gradateur fin), STD utilise 5 canaux (gradateur, gradateur fin, obturateur, zoom, réinitialisation moteur). Choisissez selon votre contrôleur.

Comment remplacer le fusible du Ovation FD205WW ?

Débranchez l'appareil. Utilisez un tournevis Philips n°2 pour dévisser le couvercle du porte-fusible. Remplacez le fusible par un modèle équivalent, puis revissez le couvercle.

Puis-je utiliser cet appareil avec un gradateur classique ?

Oui, le Ovation FD205WW peut être branché sur un gradateur classique. Il réagit comme une lampe incandescente. Toutefois, assurez-vous que le gradateur fournit assez de puissance pour le moteur de zoom.

Comment régler le zoom localement ?

Appuyez deux fois rapidement sur le bouton ZOOM pour accéder à la fonction de zoom, puis utilisez la molette pour régler la position. Le réglage peut aussi se faire via le menu STATIC > ZOOM.

Que faire si la commande DMX est perdue ?

L'appareil peut conserver la dernière commande (SAVE) ou passer en noir (BLACK) selon le réglage DMX ERROR dans le menu SETTING. Vous pouvez le configurer en conséquence.

Comment réinitialiser le projecteur aux paramètres d'usine ?

Allez dans le menu SETTING > RESET. Saisissez le code d'accès (par défaut, appuyez quatre fois sur la touche MENU ou ENTER selon les instructions). Confirmez pour réinitialiser.

Quels accessoires sont inclus avec le Ovation FD205WW ?

L'emballage contient le projecteur, un cordon d'alimentation Neutrik powerCON, une gaine de 191 mm, une fiche de garantie et le manuel de référence.

Quelle est la distance minimale de sécurité par rapport aux surfaces ?

Maintenez un espace d'au moins 50 cm (20 pouces) autour de l'appareil pendant le fonctionnement pour assurer une ventilation adéquate et éviter tout risque d'incendie.

Comment mettre à jour le firmware du projecteur ?

La mise à jour du firmware n'est pas décrite dans ce manuel. Consultez le site web de Chauvet Professional pour d'éventuelles mises à jour et instructions via RDM ou un uploadateur dédié.

MODE D'EMPLOI Ovation FD205WW Chauvet

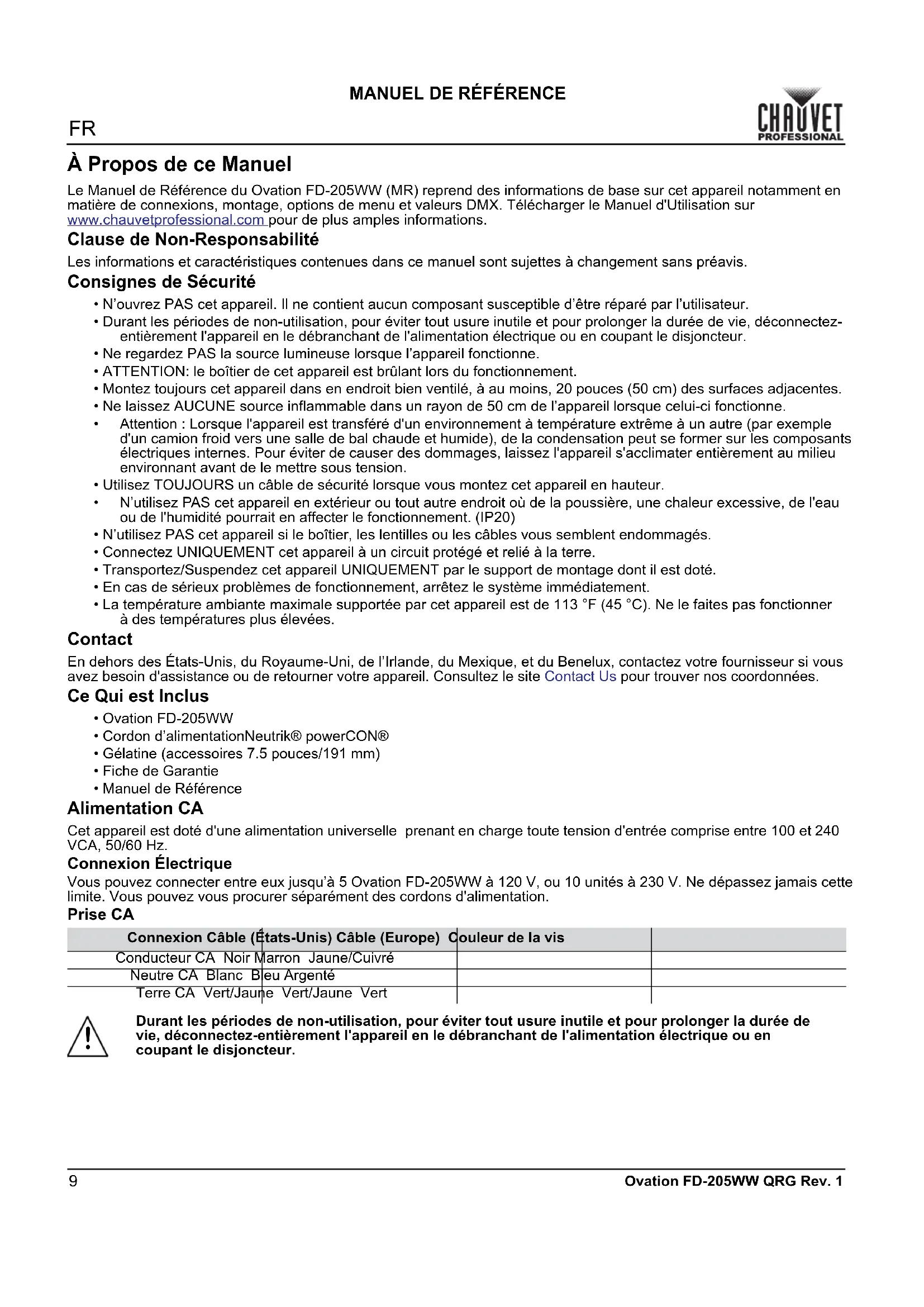

Le Manuel de Référence du Ovation FD-205WW (MR) reprend des informations de base sur cet appareil, notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de non-responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

Consignes de sécurité

Ne ouvrez Pas cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur. Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entiement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur. - Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne. - ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement. Montez cet appareil dans un endroit bien ventilé, à au moins 20 pouces (50 cm) des surfaces adjacentes. - Ne laisses AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne. Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension. - Utilisez TOUJOURS un cable de sécurité lorsque vous montez cet appareil en hauteur. N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20) - N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés. - Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre. - Transportez/Suspendez cet appareil UNIQUÉMENT par le support de montage dont il est doté. - En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement. - La température ambiantemaximale supportée par cet appareil est de 113°F (45°C). Ne le faites pas fonctionner à des températures plus élevées.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Uruguay, du Mexique, et du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de returner your appeareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce qui est inclus

Ovation FD-205WW Cordon d'alimentation Neutrik® powerCON® Gaine (accessoires 7.5 pouces/191 mm) Fiche de Garantie - Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion électrique

Veuillez connecter entre eux jusqu'à 5 Ovation FD-205WW à 120 V, ou 10 unités à 230 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparation des cordons d'alimentation.

Prise CA

Connexion Câble (États-Unis) Câble (Europe) Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Béu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis Philips à tête n° 2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Ovation FD-205WW fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Ovation FD-205WW utilise une connexion de données DMX standard pour ses personnalités DMX: UNO, DOS et STD. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Connexion maître/esclave

Le Ovation FD-205WW utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation FD-2205WW supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Commande de gradateur/zoom

Le Ovation FD-205WW peut être branché et contrôlé à l'aide d'un variateur normal. Dans ce mode, le produit réagit exactement comme un produit à incandescence ; toutefois, la commande de zoom motorisé sur le panneau de contrôle doit disposer de suffisamment de puissance du variateur pour faire fonctionner le moteur. Consultez le manuel de l'utilisateur pour configurer le fonctionnement du variateur.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations soient capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-clamps/

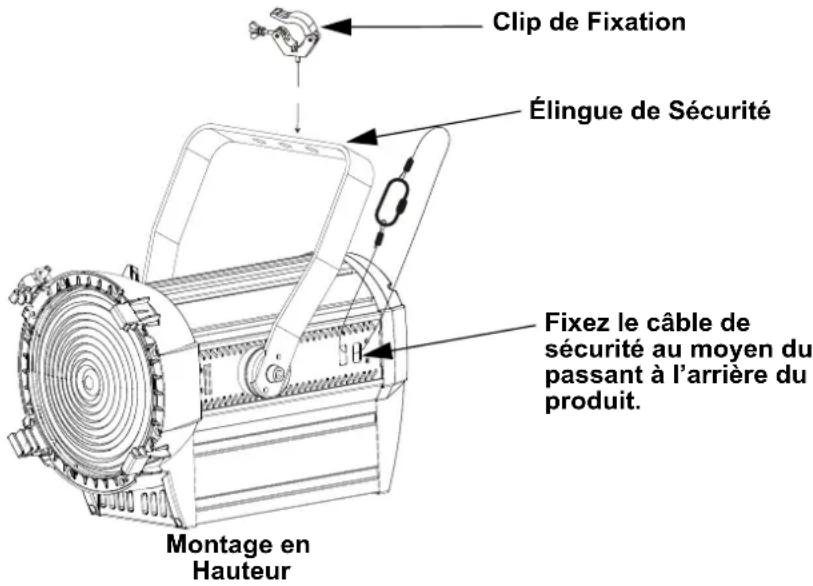

Schéma de montage de l'appareil

Description du Tableau de Commandes

Bouton Fonction
<MENU> Permet la sortie du menu ou de la fonction en cours
<ENTER>	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
<UP>	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
<DOWN>	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permit de diminuier les valeurs numériques
<DIM>	Appuyez deux foisrapidément pour acceder à la fonction de gradation. Utilisez la molette pour régler l'intensité de gradation.
<ZOOM>	Appuyez deux foisrapidément pour acceder à la fonction de zoom. Utilisez la molette pour régler le zoom

Code d'accès

Une fois affiché, saisissez le code d'accès suivant comme suit:

,,,,

Ce code ne peut pas être modifié et doit être saisi sur demande.

Tableu de Menu

NiveauPrincipal	Niveau de Programmation Description
STATIC	DIMMER	0-100 locale de l'objet du zoom	Commande locale du rendu
	ZOOM Commande		om
RUN MODE	DMX Définit le mode de DMX
	SLAVE Définit le mode de maître / esclave
	DMMR		Définit le mode de gradateur, qui désactiver la saisie des données
	SENS		Choisit automatiquement entre DMMR et DMX
POWER MODE	575W		Correspond à la puissance de sortie d'un luminaire à incandescence de 575 W
	750W		Correspond à la puissance de sortie d'un luminaire à incandescence de 750 W
ADDRESS 001-512 Définit l'adresse de départ
MOTOR	YES		Réinitialise le moteur du zoom
	NO
SETTING	KEY	ON	Définit le verrouillage clavier (mode de code d'accès)
		OFF
	DIMMER	OFF Pas de gradateur
		DIM1	Vitesse de gradation de lent (DIM4) à rapide (DIM1)
		DIM2
		DIM3
		DIM4
	CURVE	OFF Pas de gradateur
		CURVE1	Courbes de gradation de grandes (CURVE3) à petites (CURVE1)
		CURVE2
		CURVE3
	PERSONALITY	UNO	Sélectionne la personnalité DMXDOS
		STD.P
	SLOCK	ON	SETTING verrouillage de l'accès au niveau principal
		OFF
	DMX ERROR	SAVE	En cas de perte de commande DMX, la dernière commande se mainendra
		BLACK	Met l'unité en noir général en cas de perte de DMX

NiveauPrincipal	Niveau de Programmation Description
SETTING	RESET		****(Saisir le code d'accès)	Réinitialise l'unité aux paramètres d'usine par défaut
	ZOOM		BASE	Définit la position par défaut du zoom (mouvement intégral)
			POSE1	Définit la configuration de la position 1 de limite du zoom
			POSE2	Définit la configuration de la position 2 de limite du zoom
	PERFORM		LIVE	Équilibre le refroidissement des LED entre le niveau de puissance de rendu et l'utilisation des ventilateurs
			STUDIO	Maintient le refroidissement des LED en limitant le niveau de puissance de rendu
	MODE SETTING		SELF	Aucune donnée DMX n'est envoyée en fonctionnement autonome
			MAST	Envoi de données DMX à d'autres Ovation FD-205WW en fonctionnement autonome
	PWM		600HZ	Permet de sélectionner la fréquence de sortie MLI
			1200HZ
			2000HZ
			2400HZ
			6000HZ
			18000HZ
			25000HZ
CALIBRATION	****(Saisir le code d'accès)	CALZ	POSE1	0-255 Définit la position mini/maxi du zoom
			POSE2
INFO	VERSION V** Numéro de version du logiciel
	RDM	UID Code d'identifi-cation unique
		LABEL Modèle du produit

Valeurs DMX

Cana Fonction Valeur POURcentage/Configuration
1 Gradateur 000	↔ 255 0-100%
2 Gradateur fin 000 ↔ 255 0-100%
3 Obturator	000 ↔ 009010 ↔ 099100 ↔ 109110 ↔ 179180 ↔ 189190 ↔ 255	Pas de fonctionStroboscope (de lent à rapide)Pas de fonctionEffet d'éclairagePas de fonctionStroboscope aléatoire
4 Zoom 000 ↔ 255 Large pour rétrécir
5	Réinitialisationdu moteur	000 ↔ 200201 ↔ 220221 ↔ 255	Pas de fonctionRéinitialisation du moteurPas de fonction
DOS
Cana Fonction Valeur POURcentage/Configuration
1 Gradateur 000	↔ 255 0-100%
2 Gradateur fin 000 ↔ 255 0-100%
UNO
Cana Fonction Valeur POURcentage/Configuration
1 Gradateur 000 ↔ 255 0-100%
