Producttype	LED-lichtprojector
Merk	Chauvet
Model	Ovation FD205WW
Voeding	100-240 VAC, 50/60 Hz (universeel)
Equivalent verbruik	575 W of 750 W (gloeilamp)
Besturingsprotocol	DMX (512 kanalen), RDM
DMX-modi	UNO (1 kanaal), DOS (2 kanalen), STD (5 kanalen)
Dimmen	0-100 % met dimcurves (CURVE1-3) en snelheden (DIM1-4)
Zoom	Gemotoriseerd, DMX of lokaal bestuurbaar, voorinstelbare posities
Sluitertrommel	Stroboscoop (langzaam tot snel, willekeurig)
Connectoren	Neutrik powerCON (ingang/uitgang), DMX 5-polig (ingang/uitgang)
Montage	Montagebeugel inbegrepen, gebruik van veiligheidskabel verplicht
Max. omgevingstemperatuur	45 °C (113 °F)
Beschermingsgraad	IP20 (binnengebruik)
Inhoud verpakking	Projector, powerCON-snoer, 191 mm (7,5 inch) mantel, garantiekaart, referentiehandleiding
Veiligheid	Niet openen, niet in de lichtbron kijken, minimaal 50 cm afstand tot brandbare oppervlakken, loskoppelen bij langdurige afwezigheid
Onderhoud	Regelmatig reinigen van lenzen en ventilatieopeningen, vervangen van zekering toegankelijk
Repareerbaarheid	Geen door gebruiker te repareren onderdelen, neem contact op met technische ondersteuning

Veelgestelde vragen - Ovation FD205WW Chauvet

Hoe verbind ik meerdere Ovation FD205WW in master/slave-modus?

Gebruik DMX-kabels om de apparaten in serie te verbinden. Stel op de master de modus MAST in (verzendt DMX-data). Stel op de slaves de modus SLAVE in. Raadpleeg de handleiding voor verbindingsdetails.

Wat is het verschil tussen de DMX-personality's UNO, DOS en STD?

UNO gebruikt 1 kanaal (dimmer), DOS gebruikt 2 kanalen (dimmer en fijndimmer), STD gebruikt 5 kanalen (dimmer, fijndimmer, sluiter, zoom, motorreset). Kies afhankelijk van uw controller.

Hoe vervang ik de zekering van de Ovation FD205WW?

Haal de stekker uit het stopcontact. Gebruik een kruiskopschroevendraaier nr. 2 om het deksel van de zekeringhouder los te schroeven. Vervang de zekering door een gelijkwaardig type en schroef het deksel er weer op.

Kan ik dit apparaat gebruiken met een gewone dimmer?

Ja, de Ovation FD205WW kan op een gewone dimmer worden aangesloten. Hij reageert als een gloeilamp. Zorg er echter voor dat de dimmer voldoende vermogen levert voor de zoommotor.

Hoe stel ik de zoom lokaal in?

Druk tweemaal snel op de ZOOM-knop om de zoomfunctie te openen en gebruik vervolgens het draaiwiel om de positie in te stellen. Dit kan ook via het menu STATIC > ZOOM.

Wat moet ik doen als de DMX-verbinding verloren gaat?

Het apparaat kan de laatste opdracht onthouden (SAVE) of naar zwart gaan (BLACK), afhankelijk van de instelling DMX ERROR in het menu SETTING. U kunt dit naar wens configureren.

Hoe reset ik de projector naar fabrieksinstellingen?

Ga naar het menu SETTING > RESET. Voer de toegangscode in (standaard druk viermaal op MENU of ENTER volgens de instructies). Bevestig om te resetten.

Welke accessoires worden meegeleverd met de Ovation FD205WW?

De verpakking bevat de projector, een Neutrik powerCON-snoer, een 191 mm mantel, een garantiekaart en de referentiehandleiding.

Wat is de minimale veiligheidsafstand tot oppervlakken?

Houd tijdens het gebruik minimaal 50 cm (20 inch) ruimte rondom het apparaat om voldoende ventilatie te garanderen en brandgevaar te voorkomen.

Hoe werk ik de firmware van de projector bij?

Firmware-updates worden niet in deze handleiding beschreven. Raadpleeg de website van Chauvet Professional voor mogelijke updates en instructies via RDM of een speciale uploader.

GEBRUIKSAANWIJZING Ovation FD205WW Chauvet

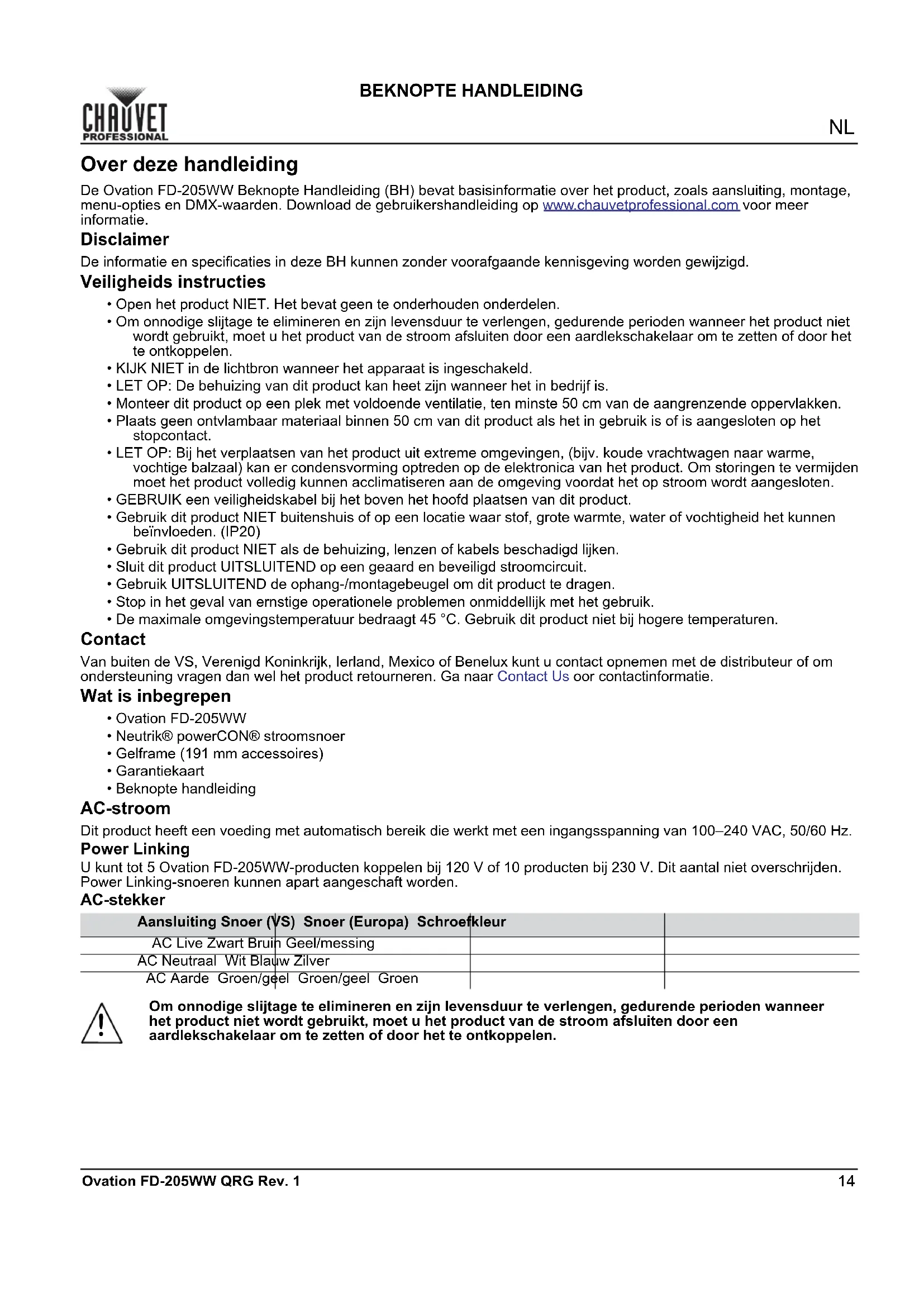

Overdeze handleiding

De Ovation FD-205WW Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH konnen zonder Voorafaande kennisgeving worden gewijzigd.

Veiligheids instructies

• Open het product NIET. Het bevat geen te onderhonden onderdelen.
• Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wanner het product nicht worden gebruikt, moet u het product van de stroom afluien door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• KIJK NIET in de lichtbron wonneer het apparaat is ingeschakeld.
• LET OP: De behuizing van dit product kan hetijken wanner het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagenaar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden要去 het product volledig hunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• GEBRUIK een veiligheidskabel bij het boven het hoofdplaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, groe warmte, water of vochtigheid het hunnen beinvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugel om dit producte dragen.
• Stop in het geval van ernstige operationele problemen onmiddelijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45°C . Gebruik dit product nicht bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux cunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product returneren. Ga waar Contact Usoor contactinformationie.

Wat is inbegrepen

Ovation FD-205WW
- Neutrik® powerCON® stroomsoer
Gelframe (191 mm accessories)
- Garantiekaart
Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100-240 VAC, 50 / 60Hz

Power Linking

U kunt tot 5 Ovation FD-205WW-producten koppelen bij 120 V of 10 producten bij 230 V. Dit aantal Niet overschrijden. Power Linking-snoeren können apart aangeschaft worden.

AC-stekker

Aansluiting Snoer (VS) Snoer (Europa) Schroeftkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel Groen

Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wonneer het product Niet worden gelebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering verrangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruskopschroevendraier nr. 2 en schroef de kap van de zekeringshouser los van de behuizing.
3. Verwijder de doorgebrande zekering en verrang het met een werkende zekering van hetzelfde type en met bezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er wee in.

DMX-koppeling

De Ovation FD-205WW kan met een DMX-controller werken met een normale DMX sérieie verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Ovation FD-205WW gekrukt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkeden: UNO, DOS en STD.P. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master-bediening

De Ovation FD-205WW maakt bediening möglichk van andere Ovation FD-205WW-producten met een normale DMXgegevensverbinding. Zie de gebruikershandleiding om te configureren voor Master-werking.

Master/slave-verbinding

De Ovation FD-205WW.Maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave- Werking.

Remote Device Management of RDM (apparaatbeheer op afstand) is een standard die het voor DMX-apparaten可想而知 om in twee richtingen te Communiceren over bestaande DMX-kabels. De Ovation FD-205WW ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Dimmer/zoom-bediening

De Ovation FD-205WW kan worden aangesloten op en bediend door een normale dimmer. In deze modus reageert het product precies zoals een lampproduct; de gemotoriseerde zoombediening op het bedieningspaneel heeftECHTER voldoende stroom van de dimmer nodig om te werken. Zie de gebruikershandleiding om te configureren voor dimmer/ zoom-werkung.

Montage

Lees alvorens dit product te monteren alle Veiligheids instructies. Controller of de montageklem het gewicht van het product kan dragen. Ga voor onsche Chauvet-serie montageklemmen aan http://trusst.com/productcategory/truss-clamps/

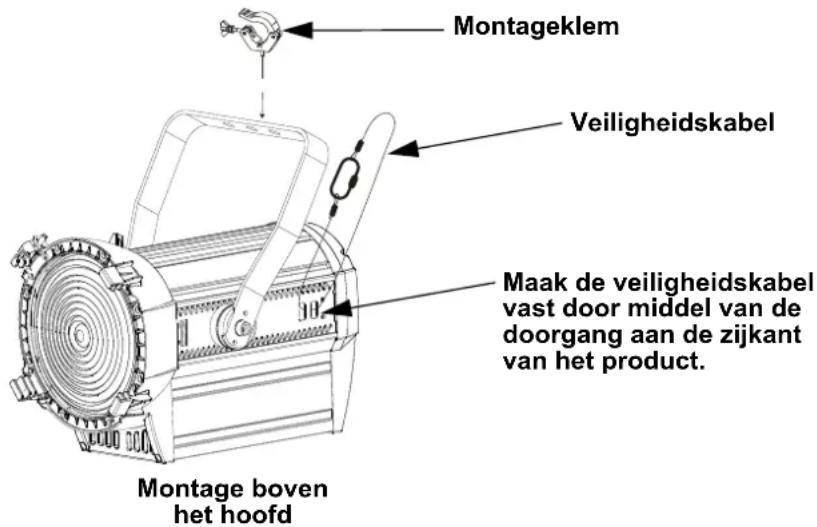

Montagediagram van het product

Beschrijving bedienings paneel

Toets Functie
<MENU> Sluit het huidige menu of functie af
<ENTER>	Activeert het huidige getoonde menu of staat de huidige geselecteerde waarde in de geselecteerde functie
<UP>	Navigeert omhoog via het menu of verhoegt de numerieke waarde wanner in een functie
<DOWN>	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanner in een functie
<DIM>	Druk hier snel 2 maal op om de dimmerfunctie te openen. Gebruik de knop om de dimmerintensiteit in te stellen
<ZOOM>	Druk hier snel 2 maal op om de zoomfunctie te openen. Gebruik deze knop om de zoom af te stellen

Toegangscode

Vul na dat gevraagd te worden de volgende toegangscode in door te drukken op: ,,,,

Dit toegangscode kan nicht gewijzigd worden en moet indien gevraagd ingevuld worden.

Menumap

Hoofdniveau Programmeerniveau Beschrijving
STATIC	DIMMER	0-100	Lokale bediening van de uitgang
	ZOOM Lokale bediening van de zoommens
RUN MODE	DMX Stelt de DMX-regelingsmodus in
	SLAVE Stelt de modus in�aster/slave
	DMMR		Stelt de modus in�amberbediening, wat de gevevensinvoer uitschakelt
	SENS		Kiest automatisch:tussen DMMR en DMX
POWER MODE	575W		Komt overeen met uitvoer maar 575 W lamparmatuur
	750W		Komt overeen met uitvoer maar 750 W lamparmatuur
ADDRESS 001	-512 Stelt het startadres in
MOTOR	YES		Reset de zoommotor
	NO
SETTING	KEY	ON	Stelt het vergrendelingsslot in (wachtwoordmodus)
		OFF
	DIMMER	OFF Geen dimmer
		DIM1				Langzame (DIM4)�nasnelle (DIM1) dimmersnelheden
		DIM2
		DIM3
		DIM4
	CURVE	OFF Geen dimmer
		CURVE1				Langzame (CURVE3)�nasnelle (CURVE1) dimmersnelheden
		CURVE2
		CURVE3
	PERSONALITY	UNO	Selecteert de DMX-persoonlijkheidDOS
		STD.P
	SLOCK	ON	SETTING toegangsvergrendeling tot het menuniveau
		OFF
	DMX ERROR	SAVE	Gaat verder met de LASTe opdracht na verlies van DMX-regeling
		BLACK				Verduistert de armatuur na verlies van DMX
Hoofdniveau Proprogrammeerniveaus Beschrijving
SETTING	RESET		****(Toegangscodeinvullen)	Reset armatuur� standaardfabriekswaarden
	ZOOM		BASE	Stelt de standardzoompositie in(volledige beweging)
			POSE1	Stelt positie 1 installing in voorzoombegrenzing
			POSE2	Stelt positie 2 installing in voorzoombegrenzing
	PERFORM		LIVE	Balanceert LED-koeling met ventilatorsen niveau van het uitgangsvermogen
			STUDIO	Zorgt voor LED-koeling door hetniveau van het uitgangsvermogen tebegrenzen
	MODE SETTING		SELF	Er worden geen DMX-gegevensverzonden in losstaande werkinq
			MAST	Stuurt DMX-gegevensaar andereOvation FD-205WW-producten tijdenslosstaande werkinq
	PWM		600HZ	Selecteert de PWM-uitgangsfrequentie
			1200HZ
			2000HZ
			2400HZ
			6000HZ
			18000HZ
			25000HZ
CALIBRATION	****(Toegangscodeinvullen)	CALZ	POSE1	0-255 Stelt de min/max positie is van dezoom
			POSE2
INFO	VERSION V** Softwareversienummer
	RDM	UID Unieke identificatiecode
		LABEL Productmodel

DMX-waarden

STD.P

Kanaal Functie Waarde Percentage/installing
1 Dimmer 000 ≈ 255 0-100%
2 Fijne Dimmer 000 ≈ 255 Fijne regeling (16-bit)
3 Sluiter		000 ≈ 009 010 ≈ 099 100 ≈ 109 110 ≈ 179 180 ≈ 189 190 ≈ 255
		Geen functie Stroboscoop (langzaam tot snel) Geen functie Verlichtingseffect Geen functie Willekeurige stroboscoop
4 Zoom 000 ≈ 255 0-100%
5 Motorreset		000 ≈ 200 201 ≈ 220 221 ≈ 255
		Geen functie Motorreset Geen functie
DOS
Kanaal Functie Waarde Percentage/installing
1 Dimmer 000 ≈ 255 0-100%
2 Fijne Dimmer 000 ≈ 255 Fijne regeling (16-bit)
UNO
Kanaal Functie Waarde Percentage/installing
1 Dimmer 000 ≈ 255 0-100%
