| Type de produit | Onduleur |
| Marque | Voltcraft |
| Modèle | SWD30012 (SWD-300/12) |
| Tension d'entrée nominale | 12 V/CC |
| Plage de tension d'entrée | 11 - 15 V/CC |
| Courant d'entrée maximal | 31 A |
| Tension de sortie | 230 V ± 2 %, 50 Hz ± 1 % |
| Puissance de sortie continue | 300 VA |
| Puissance de sortie maximale (2 s) | 600 VA |
| Rendement typique | 90 % |
| Sortie USB | 5 V/CC, 500 mA |
| Dimensions (L x l x h) | 263 x 164 x 88 mm |
| Poids | 1,8 kg |
| Température de service (jusqu'à 66 % de charge) | -25 à +60 °C |
| Température de service (jusqu'à 100 % de charge) | -25 à +40 °C |
| Protection contre l'inversion de polarité | Oui, empêche la mise en marche |
| Protection contre les sous-tensions (décharge profonde) | Oui, seuil réglable de 9,0 à 11,5 V |
| Protection contre les surtensions | Oui, déclenchement à 16 V |
| Protection contre les courts-circuits et surcharges | Oui, avec redémarrage automatique |
| Protection thermique | Oui, avec ventilateur piloté |
| Fonction veille | Oui, réglable via interrupteur DIP |
| Télécommandes optionnelles | FB-01 SWD (filaire), FB-02 SWD (LCD filaire), FB-03 SWD (LCD sans fil) |
| Entretien | Nettoyage avec chiffon sec, antistatique et non pelucheux |
| Réparations | Uniquement par un technicien qualifié |
FOIRE AUX QUESTIONS - SWD30012 VOLTCRAFT
Questions des utilisateurs sur SWD30012 VOLTCRAFT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Onduleur au format PDF gratuitement ! Retrouvez votre notice SWD30012 - VOLTCRAFT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SWD30012 de la marque VOLTCRAFT.
MODE D'EMPLOI SWD30012 VOLTCRAFT
Onduleur sinusoidal série SWD
NOTICE D'EMPLOI
Page 38-54
Sinusomvormer SWD-reeks
Ce mode d'emploi apparait à ce produit. Il contient des recommendations en ce qui concerne sa mise en service et sa manutention. Veuillez en tener compte et ceci également lorsque vous remettez le produit à des tiers.
Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile.!
Vous trouvrez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante à la page 38.
Voues aze pris une tres bonne decision en achetant ce produit Voltcraft 們 et nous vous en remercions.
Voues aces acquis un produit de qualite issu d'une marque se distinguant par sa competence technique, son extraordinaire performance et une innovation permanente dans le domaine de la metrologie et de la technique de charge et de reseau.
Voltcraft® permet de répondre aux tâches exigeantes du bricoleur ambitieux ou de l'utilisateur professionnel. Voltcraft® offre une technologie fiable avec un rapport qualité-prix particulièrement avantageux. Nous en sommes convaçusc : notre premier contact avec Voltcraft marque le début d'une coopération efficace de longue durée.
Nous vous souhaitons beaucoup de plaisir avec votre nouveau produit Voltcraft®!

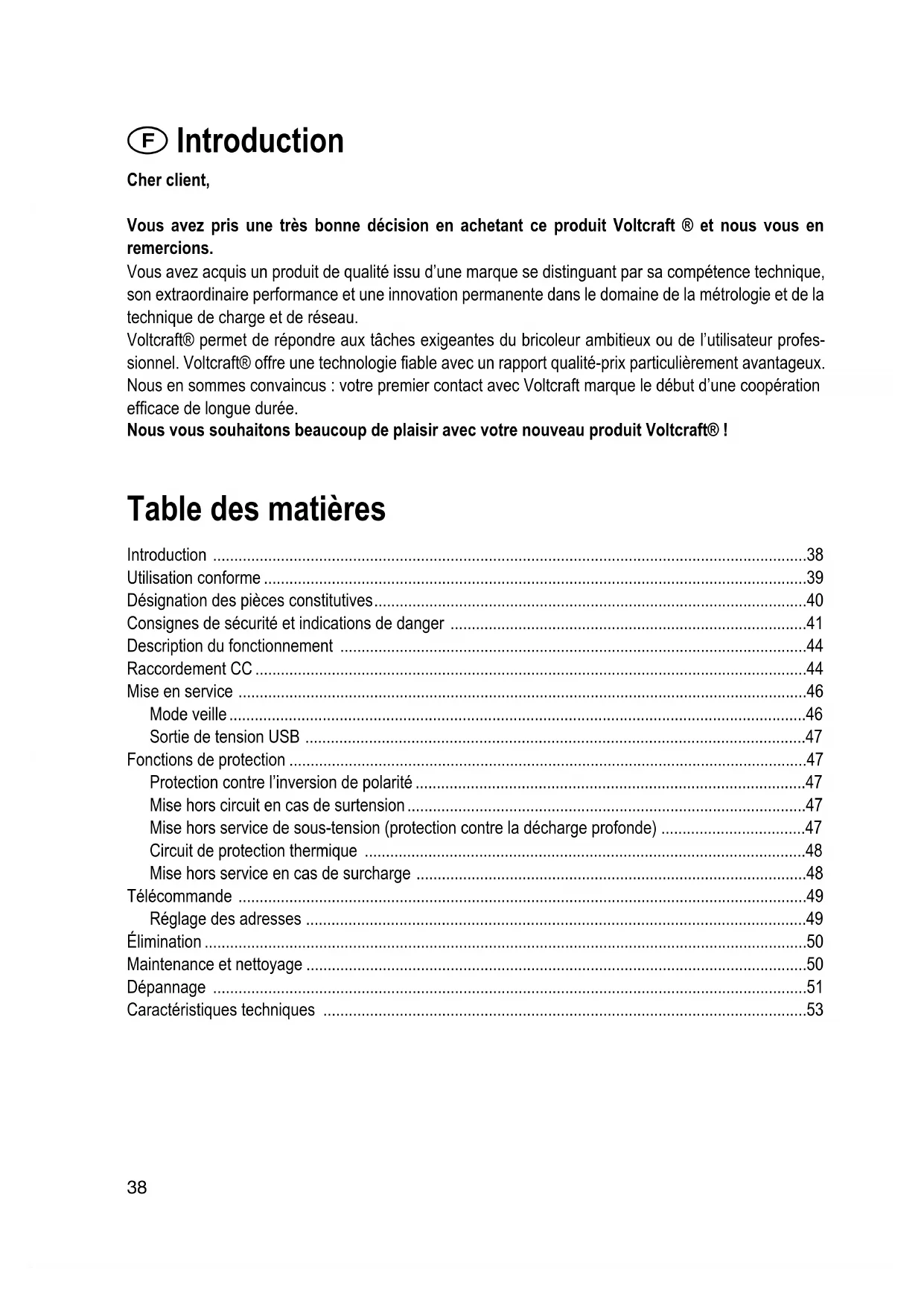

Table des matieres
Introduction 38
Utilisation conforme 39
Désignation des pieces constitutives 40
Consignes de sécurité et indications de danger 41
Description du fonctionnement 44
Raccordement CC 44
Mise en service 46
Mode veille 46
Sortie de tension USB 47
Fonctions de protection 47
Protection contre l'inversion de polarité 47
Mise hors circuit en cas de surtension 47
Mise hors service de sous-tension (protection contre la décharge profonde) 47
Circuit de protection thermique 48
Mise hors service en cas de surcharge 48
Télécommande 49
Réglage des adresses 49
Elimination 50
Maintenance et nettoyage 50
Dépannage 51
Charactéristiques techniques 53
Utilisation conforme
En fonction du modele, les onduleurs numériques transforme une tension continue 12 ou 24V en une tension alternative sinusoidale 230~V / CA . Ceci permet de brancher differents consommateurs 230V sur une source de tension 12 ou 24V / CC telle qu'une voiture, un bateau ou les installations solaires dans les résidences secondaires ou sur le terrain de camping.
Compte tenu de sa puissance maximale elevée, de sa tension de sortie absolument correcte et de son rendement elevé, l'onduleur permet également d'exploiter les apparciels à blocs d'alimentation cadencés, les transformateurs comme par ex. ceux des installations TV et SAT, les systèmes audio, les outils à moteur électrique, les pompes, les apparciels domestiques, les compresseurs, les chargeurs pour téléphones portables ou ordinateurs portables, etc.
La puissance maximale du consommateur 230 V est stipulée dans les caractéristiques techniques (puissance de sortie permanente). Il est interdit de raccorder les apparils qui absorbent une puissance supérieure à la puissance de sortie permanente.
Lors du raccordement d'appareils à entrainmente electrique (perceuse, refrigerateur, etc.), tenez compte du fait que ces apparciels necessitant souvent, au demarrage, une puissance nettement superieure a cette indiquee sur la plaque signaletique.
Le produit a exclusivement ete concu pour une utilisation privee et non pas pour une utilisation professionnelle.
Le fonctionnement n'est autorisé que dans les environnements secs, évitez imperativement tout contact avec l'humidité.
Les onduleurs de la série SWD ont eté construits selon l'etat actuel de la technique. Les apparils satis-. font aux exigences des directives européennes et nationales en vigueur et peuvent également etre employés sur la voie publique dans les limites prévues par le Code de la route.
La conformité a été certifiée, les déclarations de conformité et les documents correspondants ont été déposés chez le fabricant. Afin de maintainir l'appareil en bon état et d'en assurer un fonctionnement sans risques, l'utilisateur doit absolument respecter le present mode d'emploi!
Équipement :
- Fonction de veille activable avec puissance absorbée à vide réduite
- Entrée irréversible et à l'abri des surtensions
Sortie à l'abri des court-circuits et de la surcharge - Mise hors service automatique en cas de sous-tension pour protégé la batterie
- Protection dynamique régliable contre la décharge profonde via la télécommande à affichage optionnelle
- Sortie de charge USB 5 V/CC 500 mA
- Télecommande optionnelle disponible avec ou sans fil
- Caracteristiques de puissance via la télécommande à affichage optionnelle
Un fonctionnement dans des conditions ambiantes defavorables est interdit.
Des conditions ambiantes defavorables sont :
- Températures ambientes >50^
- Présence d'humidité ou d'humidité de l'air tropélevée (humidité relative >80 %)
- Poussière et gaz, vapeurs ou solvants inflammables
- Orage ou conditions orageuses et champs electrostatiques puissants, etc.
Toute utilisation autre que celle désrite précédemment provoque l'endommagement de ce produit. De plus, elle risque de provoquer des courts-circuits, des incendies, des électrocutions, etc. L'appareil entier ne doit être ni transformé ni modifié!
Respectez impératifement les consignes de sécurité!
Désignation des pieces constitutives
(voir volet rabattable)
1 Etrier de fixation
2 Entre CC moins « - » pour 12 ou 24 V
3 Entre CC plus « + » pour 12 ou 24 V
4 Interrupteur DIP pour les réglages de service
1 Non affecté
2 Fonction veille
3 et 4 Adresse pour la télécommande LCD
5 Raccord 1 pour la télécommande à affichage FB-02 SWD ou FB-03 SWD
6 Raccord 2 pour la télécommande à affichage FB-02 SWD ou FB-03 SWD
7 Branchement pour la télécommande à fil FB-01 SWD
8 Sortie de charge USB 5 V/CC max. 500mA
9 Indicateur de contrôle à DEL pour l'entrée CC
10 Indicateur de contrôle à DEL pour la sortie CA
11 Interrupteur Marche / Arret
12 Cache de protection rabatable pour la prise de courant secteur
13 Sortie CA (prise de courant secteur 230 V)
14 Orifices d'airation
Consignes de sécurité et indications de danger
Tout dommage résultat d'un non-respect du présence mode d'emploi entraîne l'annulation de la garantie! Nous déclinons toute responsabilité pour d'eventuels dommages matériels ou corporels dus à un maniement incorrect ou à la non observation des consignes de sécurité!
Du point de vue de la sécurité, cet appeareil a quitté l'usine dans un etat irreprochable.
Afin de maintainir l'appareil en bon et d'en assurer l'utilisation correcte sans risques, l'utilisateur doit tener compte des consignes de sécurité et averissements contenus dans le present mode d'emploi.
Respectez les symboles suivants :
Dans ce mode d'emploi, un point d'exclamation place dans un triangle signale des informations importantes à respecter impérativement.
Le symbole de la « main » précède les recommendations et indications propres à la commande particulières.
Cet apparéil est homologué CE et répond aux directives nationales et européennes requises.
Potentié à la terre
A n'utiliser qu'en interieur dans des locaux sec
Pour des raisons de sécurité et d'homologation (CE), les transformations et/ou modifications arbitraires de l'appareil sont interdites.
Les apparêils électriques et les accessoires ne sont pas des jouets, ne les laissez pas à la portée des enfants! Assurez-vous que l'appareil soit toujours utilisé et range hors de portée des enfants.
Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, la manipulation d'applereils ELECTRIQUES doit être surveillée par un personnel responsable, spécialement formé à cet effet.
Lors de travaux sur l'onduleur, déconnectez toujours l'alimentation électrique!
Veillez impératifement à ce que vos mains, vos chaussures, vos vêtements, le sol et l'appareil soient toujours secs.
L'ouverture des capots ou le démontage des pieces risquent de mettre à nu des pieces sous tension, sauf lorsqu'il est possible d'effectuer ces procédures manuellement.
Avant d'ouvrir l'appareil, il faut le débrancher de toutes les sources de tension.
Les condensateurs de l'appareil peuvent encore être chargés, même lorsqu'ell'article a été déconnecté de toutes les sources de tension.
Evitez les fluctuations thermiques soudaines! De l'eau de condensation risquerait sinon de se former à l'intérieur de l'appareil! En tel cas, l'appareil doit s'acclimat à la température ambiente pendant une heures minimum avant d'être mis en service à un emplacement bien aéré.
L'onduleur chauffe durant le fonctionnement ; veillez à assurer une ventilation suffisante. Ne pas recouvrir les fentes d'aération !
Les onduleurs et les consommateurs connectés ne doivent pas fonctionner sans surveillance.
Veillez à une ventilation suffisante de l'onduleur et des batteries. L'onduleur peut enflammer les vapeurs qui s'échappent des batteries. La batterie et l'onduleur doivent donc être installés dans des locaux distincts.
Ne raccordez pas la sortie 230V de I'onduleur a une autre source 230V .
L'onduleur n'a pas ete homologue pour une utilisation sur I'homme ou les animaux ni pour les appareils medicaux de survie.
Evitez d'exposer l'appareil à des sollicitations mécaniques. Une chute, même d'une faible hauteur, peut endommager l'appareil. Evitez d'exposer l'appareil à la lumière directe du soleil et aux vibrations.
Lorsque le bon fonctionnement de l'appareil n'est plus garanti, il convient de mettre celui-ci hors service et d'empêcher toute remise en marche intempestive. Une utilisation sans danger n'est plus possible si :
- l'appareil présente des déteriorations visibles,
- l'appareil ne fonctionne plus et
- l'appareil a eté stocké durant une période prolongée dans des conditions défavorables ou
- en cas forte sollicitation de l'appareil durant le transport.
Respecter également les consignes de sécurité contenues dans les différents chapitres, respectivement dans les modes d'emploi des apparciels raccordés.
N'oubliez pas que certaines pieces de l'onduleur restent sous tension après le déclenchement du dispositif de protection (fusible) !
Ce produit doit être manipulé avec précaution ; les coups, les chocs ou une chute, même d'une faible hauteur, peuvent l'endommager. En tel cas, demandez à un spécialiste formé de contrôle l'appareil avant de le remettre en service.
Si vous constazez la presence de déteriorations, il est interdit d'utiliser l'appareil. Confiez l'appareil à un atelier spécialisé ou éliminez-le en respectant les impératifs écologiques.
Lorsque le cable de raccordement est endommagé, vous devez le remplacer afin d'éviter tout danger. Utilisez uniquement des cables de raccordement dont le dimensionnement est approprié (voir Caracteristiques techniques).
Les réparations sur l'appareil doivent uniquement être effectuées par des spécialistes formés. Les réparations incorrectes peuvent être la source de dangers considérables. Lorsque des réparations s'avent nécessaires, adressez-vous à notre service après-vente.
N'utilise pas l'appareil sur les surfaces brûlantes. Veillez à ne pas recouvrir les fentes d'aération. Protégéz l'onduleur de la chaleur! Si l'onduleur chauffe trop en présence de températures ambiantes trop élevées, la protection contre la surchauffe déconnecte l'appareil afin d'éviter des dommages consécutifs. En tel cas, attendez jusqu'à ce que l'appareil soit refroidi.
En cas d'utilisation dans un vehicule, securisez ou fixez l'appareil de sorte à garantir une commande irreprochable du vehicule.
Avant la mise en service, assurez-vous que le cable d'alimentation et le connecteur soient secs. Ne mettez jamais l'appareil en marche avec des mains mouillées.
Exploitez l'appareil uniquement sous surveillance.
Montez l'appareil uniquement sur les surfaces ininflammables ou difficilement inflammables.
Utilisez uniquement des tubes fluorescentes en liaison avec cet onduleur lorsque ces tubes sont reliés à un démarreur électronique ou à un ballast électronique. Une exploitation avec des démarreurs traditionnels peut provoquer des dommages considérables sur l'onduleur.
Les sorties CA de différentes sources de courant ne doivent pas etre branchées en parallele ! Il est interdit de raccorder des générateurs CA ou une tension secteur sur la sortie CA de l'onduleur. Ceci peut provoquer la destruction immediate de I'onduleur !
Maintenez l'onduleur et les batteries au plomb à distance des sources d'inflammation ou des flammes nues ! Il y a risque d'explosion !
Une tension 230 V/CA est établie à la sortie de l'onduleur. Meme lorsque ce dernier est étéint, les condensateurs charges peuvent encore brievement maintainir la tension 230 V/CA à la sortie. N'ouvre jamais l'onduleur! Des tensions dangereuses peuvent subsister à l'intérieur de l'appareil, même après l'avoir déconnecté de la batterie. Le service après-vente et les réparations sont exclusivement réservés aux spécialistes autorisés.
En cas d'assemblage incorrect, des tensions de contact dangereuses peuvent émaner de l'appareil, même lorsqu'il est fermé!
En cas d'utilisation incorrecte, les batteries au plomb représentent un grand danger pour l'homme, les animaux et l'environnement. Respectez toujours les consignes de sécurité du fabricant de la batterie!
Les batteries au plomb contiennent des acides corrosifs, particulièrement agressifs. Évitez le contact de la peau et des yeux avec les liquides qui s'écoulient de la batterie! Ne démontez jamais les batteries au plomb! Lavez bien les parties de la peau touchées à l'eau et au savon. En cas de projection d'acide dans l'oeil, rincez-le immédiatement sous l'eau claire et froide! Consultez ensuite immédiatement un médecin! En présence de projections d'acide sur vos vêtements, lavez-les immédiatement avec beaucoup d'eau et de savon!
Respectez les consignes de sécurité du constructeur de la batterie.
Description du fonctionnement
Les onduleurs de la série SWD sont des apparils modernes, commandés par microprocesseur conçus pour l'alimentation électrique en déplacement. Selon le modele, les onduleurs transforment une tension d'entrée 12 ou 24 V/CC en une tension de sortie CA supérieure et permettent ainsi l'exploitation de consommateurs courants 230 V/CA lors de déplacements.
Ces apparèils proposent une veritable tension alternative sinusoidale qui permet également d'alimenter sans problème les consommateurs plus complexes tels que PC, installations TV et apparèils équipés de transformateurs ou de moteurs.
Les onduleurs de la série SWD offrent toutes les caractéristiques de sécurité que le consommateur est en droit d'attendre d'un produit contemporain.
\section*{Caracteristiques des composants}
- Veritable tension sinusoidale de sortie 230 V/CA 50 Hz
- Séparation galvanique
- Rendement élevé
- Fonction veille
- Ventilateur piloté par puissance et température
- Fonction de démarrage en douceur pour les consommateurs à courant de fermeture élevé
- Differents modèles de télécommandes disponibles comme accessoires
- Mise hors circuit en cas de surtension
- Protection dynamique régliable contre la décharge profonde via les télécommandes à affichage optionnelles
- Gestion de la surcharge
- Mise hors service en presence d'un court-circuit
- Protection contre l'inversion de polarité
- Circuit de protection thermique
Raccordement CC
Pour raccorder le cable CC, utilisez des cables de courte longueur offrant une section suffisante et veillez à un bon contact, tant au niveau de la batterie que de l'onduleur.
En presence d'une surchauffe, les cables trop fins et les cables detachés peuvent provoquer un incendie!
L'interrupteur de service (11) sur la façon de l'appareil doit se couver en position « ARRET » (position 0).
Un fusible à haute intensité doit être installé directement sur la batterie. En l'absence de ce fusible, un court-circuit des deux câbles de raccordement peut déclencher un incendie.
Des étincelles peuvent joillir lors du branchement du fusible. Cela s'explique par le fait que les grands condensateurs à l'intérieur de l'onduleur soient charges. Cela ne presente absolutment aucun danger.
La tension d'entrée ne doit pas dépasser la plage stipulée (voir caractéristiques techniques) !
En cas d'inversion du raccord, il est impossible demettre en marche l'onduleur. Branchez-le correctement.
Le raccord CC et le cable d'alimentation doivent résister au courant maximal d'entrée de l'onduleur (voir caractéristiques techniques).
Comme des courants élevés circulent à travers les cables de raccordement durant le fonctionnement de l'ondueur (voir caractéristiques techniques), les cables de raccordement doivent être dimensionnés en conséquence.
Le principe suivant est valable : plus le cable de raccordement est court et épais, plus la chute de tension du cable sera faible.
Une chute de tension trop élevé peut provoquer une mise hors service de sous-tension (UVP) de l'on-d\ucleur bien que la batterie fournisse une tension d'alimentation suffisante. Il est donc essentiel que le cable de raccordement soit le plus court possible.
Les sections minimales suivantes sont requises pour les apparciels :
| Section pour un cable Section pour de max. 2 m de long de max. 3 m de long | ||
| SWD-300 16 mm | 2 | 16 mm² |
| SWD-600 16 mm | 2 | 16 mm² |
| SWD-1200 25 mm | 2 | 35 mm² |
| SWD-2000 35 mm | 2 | 50 mm² |
Il est vivement recommandé de sécuriser les cables de raccordement de la batterie à l'aide d'un fusible distinct afin d'éviter d'endommager la batterie en cas de court-circuit des cables de raccordement (cable endommagé, etc.). Le fusible doit résister à la tension d'entrée max. CC de l'onduleur.
En raison des courants elevés, il faut garantir une connexion irréprochable des cables de raccordement avec la batterie et l'onduleur.
Nous recommendons de n'employer que les câbles de raccordement disponibles en option.
Avant de le raccorder sur la tension de la batterie, impératifement éteindre l'onduleur. Il suffit alors de tourner l'interrupteur (11) en position « 0 » (arrêt).
Le branchement de l'onduleur sur la tension d'alimentation s'effectue à l'aide des deux bornes d'entrée (2 et 3). Le plus de la batterie doit être relié à la borne d'entrée « + » (3), le moins de la batterie à la borne d'entrée « - » (2).
Veiliez impératifement à une connexion sure et solide des cables de raccordement sur la batterie ainsi que sur l'onduleur. Une mauvaise connexion provoque des pertes élevées de tension au passage et provoque ainsi une surchauffe.
Mise en service
Durant la conduite, n'utilise pas d'appareils raccordés à l'onduleur.
Après le branchement sur la batterie, l'onduleur peut être mis en service.
Branchez un consommateur à puissance nominale adaptée sur la prise de sortie (13).
Mettez en marche l'onduleur en tournant l'interrupteur de service (11). Position « 1 » (marche). Si le branchement est correct, les deux indicateurs (9) et (10) s'allument et indiquent ainsi le fonctionnement correct.
Indicateurs de contrôle à DEL
Les indicateurs de contrôle à DEL verte 9 (entree CC) et 10 (sortie CA) vous fournissant des informations essentielles à propos de l'etat de service de votre convertisseur. Les deux DEL fonctionnement independantment l'une de l'autre. Cela signifie qu'un defaulted dans la plage d'entrée CC influence directement le fonctionnement de la sortie CA ou qu'un defaulted dans la plage de sortie influence directement le fonctionnement de l'entrée.
| État de fonctionnement / indicateurs DEL 9 (entrée CC) DEL 10 (sortie de défaut | CA) | |
| L'appareil est en marche et opérationnel Allumée Allumée | ||
| Pré-avertissement pour la protection contre Clignotement lent Allumée la décharge profonde | ||
| Mise hors service en raison de la protection Clignotement rapide Clignotement rapide contre la décharge profonde | ||
| Surtension à l'entrée Clignotement rapide Clignotement rapide | ||
| Court-circuit ou surcharge au niveau Clignotement rapide Clignotement rapide de la sortie | ||
Mode veille
En mode Veille, l'onduleur est et controle, a intervalle de 20 s environ, si une charge >10 watts est disponible. Ceci réduit la propre consommation de courant et soulage la source de courant CC raccordée.
Lorsqu'une charge >10 watts est détectée, la sortie bascule en mode normal. ÀpRES avoir étéint le consommateur, l'ondulesur bascule à nouveau automatiquement en mode veille.
Pour activer ce mode, positionner le petit interrupteur n° 2 de l'interrupteur DIP (4) en position « ON ». L'interrupteur pointe alors vers le bas.
Pour désactiver cette fonction, remontez le petit interrupteur n^ 2 vers le haut. L'on-duleur passé à nouveau en mode continu.
Sortie de tension USB
Différents petits périphériques à alimentation USB tels que lecteur MP3, téléphones portables, etc. peuvent directement être raccordés et recharges sur l'onduleur. La sortie USB est uniquement active lorsqu'elonduleur est en marche.
Enfichez le petit consommateur USB dans la prise USB (8) puis allumez l'onduleur.
La sortie USB permet uniquement d'alimenter les petits périphériques USB. Une transmission de données n'a pas lieu.
Fonctions de protection
L'onduleur dispose de fonctions de protection etendues qui garantissent un fonctionnement sur et protégent l'onduleur, la batterie et les consommateurs raccordés.
Protection contre l'inversion de polarité
En cas d'inversion de la polarité du raccordement à l'entrée, il est impossible demettre en marche l'on-dupleur. Éteignez l'ondupleur puis contrôlez la polarité. Raccordez l'ondupleur en respectant la polarité. L'ondupleur peut être de nouveau être remis en service après un raccordement correct.
Mise hors circuit en cas de surtension
L'onduleur eteint automatiquement la sortie des que la tension d'entree depasse la plaque autorisee (voir caractéristiques techniques). Cette mise hors service est signalisée par des indicateurs a DEL a clignotement rapide.
Si la tension d'entrée chute à la tension autorisée, l'onduleur se remet automatiquement en marche.
Mise hors service de sous-tension (protection contre la décharge profonde)
L'onduleur eteint automatiquement la sortie des que la tension d'entree est inférieure a la plaque autorisee (voir caractéristiques techniques).
Avant que la sortie ne soit cependant déconnectée, la DEL (9) signalise un averissement en clignotant lentement. Si la tension d'entrée continue de chuter et qu'elle atteint la valeur de coupure, la sortie est déconnectée. Cette mise hors service est signalisée par les indicateurs à DEL (9) et (10) à clignotement rapide.
La mise hors service de sous-tension réagit généralement lorsque les batteries sont vides. Dans la plupart des cas, il suffit de recharger la batterie. Dès que le seuil de remise en marche est atteint, l'onduleur bascule à nouveau en mode normal.
La mise hors service de sous-tension est dynamique. Le seul de coupure défini est automatiquement réduit de jusqu'à 1,0 V en présence d'une charge supérieure. Ceciompense les durées de fonctionnement plus courtes avec les sources de courant à tension moindre.
Le seul de tension de la mise hors service de sous-tension a eté régled en usine mais peut cependant être régled individuellement à l'aide de la télécommande à affichage disponible en option (par ex. FB-02 SWD ou FB-03 SWD). Le réglage est décrit dans le mode d'emploi de la télécommande.
Le seul de remise en marche est défini en urine et ne peut pas être modifié.
Circuit de protection thermique
L'onduleur est équipé d'un ventilateur pilote par puissance et température. Si la température à l'intérieur de l'appareil est trop élevé, l'onduleur désactive automatiquement la sortie pour des raisons de sécurité. N'éteignez pas l'onduleur et attendez qu'il ait refroidi à la température de service normale. La sortie est automatiquement reactivée.
Mise hors circuit causée par une surcharge
L'onduleur s'est int automatiquement en presence d'une surcharge. Une surcharge peut résultat d'un dépassement de la puissance continue, de l'absorption de courant ou également d'un court-circuit au niveau de la sortie.
L'onduleur est équipé d'un dispositif de redémarrage automatique (démarrage en douceur) suite à une surcharge. Ce redémarrage s'avéré notamment utile pour les consommateurs à puissance élevé de mise en circuit. Si le redémarrage échoue après plusieurs tentatives, cela signifie que le consommateur n'est pas compatible avec l'onduleur.
La sortie est automatiquement activée des que la surcharge ou le court-circuit a eté éliminé au niveau de la sortie.
Indications generales relatives à l'utilisation de consommateurs à courant alternatif en liaison avec des onduleurs
En principe, tous les consommateurs 230V peuvent etre utilisés en liaison avec des onduleurs. Il est essentiel de connaître certaines propriétés de consommateurs 230V typiques afin de pouvoir estimer la puissance requise et prévoir les réserves correspondantes.
De nombreux consommateurs 230V nécessit une puissance de mise en circuit nettement supérieure à celle indiquée sur la plaque signalétique.
En cas de fonctionnement sur réseau publique, la puissance de mise en circuit ne joueaucun role etant donne que des réserves de puissance adequates sont tousjours disponibles. La puissance des onduleurs est cependant limite. Ces derniers ne peuvent donc que brievement fournir la puissance maximale de sortie.Lorsque la puissance de mise en circuit d'un consommateur est supérieure a la puissance maximaile de Ionduleur, ce consommateur n'est alors pas compatible avec Ionduleur.
Exemple : un petit réfrigerateur à compresseur avec une puissance continue de 50 W environ consomme jusqu'à 500 watts au cours de la phase de démarrage du compresseur. Ce réfrigerateur requiert un ondu-leur avec une puissance maximale de 500 W minimum.
Autres examples :
- Lampe à incandescence, 1 s env., puissance de mise en circuit jusqu'à 8 fois supérieure
- Refrigerateur, 3 s env., puissance de mise en circuit jusqu'à 10 fois supérieure.
- Téléviseur cathodique, 1 s env., puissance de mise en circuit jusqu'à 10 fois supérieure
Lecteur DVD env. 30 W
Décodeur satellite env. 40 W
Moniteur LCD 20" env. 75 W
Téléviseur cathodique 55 cm env. 80 W
Ordinateur portable env. 70-150 W
Cafetière env. 1 300 W
Sèche-cheveux env. 1 500 W
Aspirateur env. 1 500 W
Télécommande
Tous les modèles de la série SWD sont équipés d'une télécommande. Il existe, en plus, trois télécommandes disponibles en option. Elles se branchent sur les prises spéciales de l'onduleur. Le fonctionnement et le raccordement sont décrits dans le mode d'emploi de la télécommande respective. Les télécommandes suivantes sont disponibles :
Télécommande à interrupteur FB-01 SWD
Télécommande à fil simple avec fonction marche/arrêt et indicateurs de contrôle pour l'entrée et la sortie.
Télécommande LCD FB-02 SWD
Télécommande à fil avec affichage de la date et de l'heure ainsi que de la tension d'entrée et de sortie et de la puissance actuelle de sortie. Cette télécommande permet également un réglage individuel de la protection contre la décharge profonde. Un slot pour carte SD est également disponible. Il permet d'enregistrer les caractéristiques de fonctionnement sur les cartes mémoire SD disponibles en option et de les analyser sur ordinateur. L'alimentation électrique s'effectue via l'onduteur.
Telécommande LCD FB-03 SWD
Télécommande sans fil à transmission radio. L'équipment et le fonctionnement sont identiques à ceux de la télécommande FB-02 SWD. La télécommande radio est alimentée par une batterie.
Réglage des adresses
Le réglage des adresses permet de commander et relever les données de max. 4 onduleurs à l'aide d'une télécommande LCD. Une adresse de 1 à 4 est attribuée à l'onduleur en actionnant l'interrupteur DIP (paire d'interrupteurs 3 et 4). L'adresse prédéfinie en Usine est l'adresse « 4 »
Lorsqu'une télécommande LCD est raccordée à un seul ondueur, il n'est pas nécessaire de régler l'adresse via l'interrupteur DIP (4), paire d'interrupteurs 3 et 4. Le réglage est uniquement indispensable lorsqu'une télécommande est raccordée à plusieurs onduleurs.
Pour le réglage de l'adresse de l'appareil, Sélectionnez la combinaison d'interrupteurs correspondante avec la paire d'interrupteurs 3 et 4 sur l'interrupteur DIP. N'utilise pas d'objets pointus pour le réglage.
L'adresse de l'appareil est affichée sur l'écran lors du raccordement de la télécommande FB-02 SWD ou FB-03 SWD.
1
2
3
4
Élimination
Les apparêils électroniques usages sont des biens recyclables qui ne doivent pas être éliminés avec les ordures menagères. Lorsque l'appareil arrive en fin de vie, il devra être éliminé conformément aux prescriptions légales en vigueur auprès des centres de récapération de votre commune. Une élimination dans les ordures menagères est interdite.
Maintenance et nettoyage
Hormis un nettoyage occasionnel, l'onduleur ne nécessite aucun entretien.
Éteignez l'appareil avant tout nettoyage. Déconnectez-le de l'alimentation électrique et des consommateurs raccordés en cas d'inutilisation prolongée de l'on-duleur.
Pour le nettoyage de l'appareil, utilisez un chiffon propre, sec, antistatique et non pelucheux sans détergents à récurer, chimiques ou contenant des solvants.
Assurez-vous régulièrement que les cables de raccordement soient toujours correctement fixés sur les bornes de raccordement.
Dépannage
EnChoosingl'onduleur,youaveszoptepourunproduitfiableoffrante grandesecurtedefonctionnement.
Il est toute fois possible que des problèmes ou des pannes survient.
À ce niveau, nous souhaitons vous déscrie comment dépanner facilement soi-même d'eventuelles pannes :
Respecter impératifement les consignes de sécurité !
| Problème Cause évientuelle | |
| Impossible d'allumer l'onduleur. Les indicateurs de service (9 et 10) sont-ils allumés? Contrôlez l'alimentation électrique. Assurez-vous du raccordement correct du fusible d'entrée et du cable de raccordement. | |
| Les consommateurs raccordés L'onduleur est-il surcharge? L'indicateur (9) clignote. La tension d'entrette a chuté. L'indicateur (10) est allumé Contrôlez comme d'habitude. les plus brefs délaits le cas échéant. | |
| Les indicateurs (9 et 10) clignotent. L'onduleur est surcharge. La sortie CA est désactivée. Contrôlez | |
| Les caractéristiques techniques des consommateurs. | |
| La protection contre la décharge profonde est activée. Contrôlez la source de tension et rechargez immédiatement la batterie. L'onduleur s'éteint à nouveau automatiquement en présence d'une tension 12,5 V ou 25 V. | |
| La tension d'entrée a trop augmente. Éteignez l'onduleur puis contrôlez la source de tension. |
Contrôlez régulièrement la sécurité technique de l'appareil en vous assurant de l'absence de dommages au niveau du boîtier, des cables de raccordement, etc.
Toute autre réparation doit uniquement être effectué par un technicien qualifié, familiarisé avec les dangers potentiels encourus et les prescriptions spécifiques en vigueur. La garantie est annulée si vous effectuez vous-même des modifications ou des réparations sur ou dans l'appareil. Les fusibles sont des pièces de rechange qui ne sont pas couvertes par la garantie.
Indication pour la selection de la batterie au plomb appropriée
Selon le modele (12 ou 24 V/CC), l'onduleur peut fonctionner avec n'importe qu'elle source de tension continue. Il faut cependant veiller à ce que la source de tension fournisse le courant d'entrée requis pour l'onduleur et à ce que ce courant soit sécurisé en conséquence.
Exploiter de préférence les onduleurs avec des batteries au plomb étant donné que celles-ci peuvent également délivrer des charges de pointe brèves.
La plupart du temps, les batteries au plomb se chargeant par le biais de chargeurs, génératrices électriques ou capteurs solaires. Ces sources de charge sont également décisives pour la régénération des batteries au plomb. En raison du rendement moindre, la recharge via capteurs solaires dure nettement plus longtemps. Il faut en tener compte lors de la détermination de la puissance et de la capacité.
Le courant d'entrée d'un onduleur se calcule approximativement à partir de la puissance de sortie et du rendement.
$$ \text {C o u r a n t} = \frac {\text {P u i s s a n c e} / \text {R e n d e m e n t}}{\text {T e n s i o n} / \text {e n t r e e}} $$
Exemple de calcul :
$$ \text{Courant d'entree} = \frac {600 \text {watts / 0 , 90 (90 \%)}}{12 \text {volts}} = 55,6 \text {ampères} $$
Une batterie au plomb pour un ondueur 600 W en fonctionnement continu doit fournir 55,6 ampères.
Avec un ondueur 1200 W, cette valeur passé à 111 ampères.
Une batterie au plomb 12V pleine d'une capacité de 70 Ah peut fourir un courant de 55,6 ampères (600 W) durant 1,2 heures env. (formule de calcul : capacité de la batterie / courant) sans qu'une recharge ne soit nécessaire. Lorsque deux lampes à incandescence 100 W doivent par ex. rester allumées pendant 8 heures, une capacité minimale de batterie de 160 Ah est requise avec une tension de 12 V.
Le type de batterie employé influence considérablement les fonctionnalités. Les batteries solaires ont généralement une « tension plus faible » que les batteries de démarrage et leur capacité doit donc être augmentée de 15% minimum pour le domaine d'application souhaïte.
\section*{Caracteristiques techniques}
| SWD-300/12 SWD-600/12 SWD-1200/12 SWD-200/12 | ||||
| ENTRÉE | ||||
| Tension nominale d'entrée 12 V/C | C 12 V/CC 12 V/CC 12 V/CC | |||
| Plage de tension d'entrée 11 - 15 | V/CC 11 - 15 V/CC | C 11 - 15 V/CC | 11 - 15 V/CC | |
| Courant max. d'entrée 31 A 62 A 1 | 24 A 248 A | |||
| Mise hors service protection ralen contre la décharge profonde (réglage en usine) | ti 10,5 V ralenti 1 charge nominale 9,5 V | 0,5 V ralenti 10,5 charge nominale 9,5 V | V ralenti 10,5 V charge nominale 9,5 V | charge nominale 9,5 V |
| Plage de réglage protection contre la décharge profonde | 9,0 - 11,5 V | 9,0 - 11,5 V/CC | 9,0 - 11,5 V/CC | 9,0 - 11,5 V/CC |
| Pré-avertissement protection contre la décharge profonde | dépassement de 1,0 V Mise hors service | dépassement de 1,0 V Mise hors service | dépassement de 1,0 V Mise hors service | dépassement de 1,0 V Mise hors service |
| Tension de remise en marche | 12,5 V | 12,5 V | 12,5 V | 12,5 V |
| Mise hors service surtension | 16 V | 16 V | 16 V | 16 V |
| Puisance absorbée ralenti | 4 VA | 5 VA | 9 VA | 13 VA |
| Puisance absorbée veille | 0,4 VA | 0,5 VA | 0,9 VA | 1,3 VA |
| SORTIE | ||||
| Tension de sortie | 230 V ± 2 % | 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 1200 VA | 12,5 V | 12,5 V |
| Fréquence de sortie | 50 Hz ± 1 % | 50 Hz ± 1 % | 50 Hz ± 1 % | 50 Hz ± 1 % |
| Courant de sortie continu | 1,3 A effectifs | 2,6 A effectifs | 5,2 A effectifs | 8,7 A effectifs |
| Puisance de sortie continue (cos-phi >0,8) | 300 VA | 600 VA | 1 200 VA | 2 000 VA |
| Puisance maximale de sortie max. 2 s (cos-phi >0,8) | 600 VA | 1 200 VA | 2 400 VA | 4 000 VA |
| Rendement | typ. 90 % | typ. 90 % | typ. 90 % | typ. 90 % |
| Niveau de mise hors circuit veille | Courant de sortie <0,1 A | Courant de sortie <0,2 A | Courant de sortie <0,3 A | Courant de sortie <0,4 A |
| Niveau de mise en circuit veille | >10 W | >10 W | >10 W | >10 W |
| Prise de courant | 1 contact de protection | 1 contact de protection | 1 contact de protection | 1 contact de protection |
| GénéRALITÉS | ||||
| Sortie USB de type A | 5 V/CC, 500 mA | 5 V/CC, 500 mA | 5 V/CC, 500 mA | 5 V/CC, 500 mA |
| Température de service (jusqu'à 66 % de la charge nominale) | -25 à +60 °C | -25 à +60 °C | -25 à +60 °C | -25 à +60 °C |
| Température de service (jusqu'à 100 % de la charge nominale) | -25 à +40 °C | -25 à +40 °C | -25 à +40 °C | -25 à +40 °C |
| Dimensions (L x l x h) en mm | 263x164x88 | 277x234x88 | 391x234x88 | 391x334x88 |
| Poids | 1,8 kg 2,9 kg | 3,5 kg | 4,8 kg | |
| SWD-300/24 SW | D-600/24 SWD- | 1200/24 SWD-20 | 00/24 | |
| ENTRÈE | ||||
| Tension nominale d'entrée 24 V/C | C 24 V/CC 24 V/CC | C 24 V/CC | ||
| Plage de tension d'entrée 22 - 30 | V/CC 22 - 30 V/CC | C 22 - 30 V/CC | 2 - 30 V/CC | |
| Courant max. d'entrée 15,5 A 31 A | 62 A 124 A | |||
| Mise hors service protection ralen contre la décharge profonde (réglage en usine) | ti 21,0 V ralenti 2 charge nominale 19,0 V | 1,0 V ralenti 21,0 charge nominale 19,0 V | V ralenti 21,0 V charge nominale 19,0 V | charge nominale 19,0 V |
| Plage de réglage protection contre la décharge profonde | 18,0 - 23,0 V 18,0 | 0 - 23,0 V 18,0 - | 23,0 V 18,0 - 23,0 V | |
| Pré-avertissement protection contre la décharge profonde | dépassement de 1,0 V Mise hors service | dépassement de 1,0 V Mise hors service | dépassement de 1,0 V Mise hors service | dépassement de 1,0 V Mise hors service |
| Tension de remise en marche | 25 V | 25 V | 25 V | 25 V |
| Mise hors service surtension | 32 V | 32 V | 32 V | 32 V |
| Puisance absorbée ralenti | 4 VA | 5 VA | 9 VA | 13 VA |
| Puisance absorbée veille | 0,4 VA | 0,5 VA | 0,9 VA | 1,3 VA |
| SORTIE | ||||
| Tension de sortie | 230 V ± 2 % | 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 230 V ± 2 % 1200 VA | ± 2 % | |
| Fréquence de sortie | 50 Hz ± 1 % | 50 Hz ± 1 % | 50 Hz ± 1 % | 50 Hz ± 1 % |
| Courant de sortie continu | 1,3 A effectifs | 2,6 A effectifs | 5,2 A effectifs | 8,7 A effectifs |
| Puisance de sortie continue (cos-phi >0,8) | 300 VA | 600 VA | 1 200 VA | 2 000 VA |
| Puisance maximale de sortie max. 2 s (cos-phi >0,8) | 600 VA | 1 200 VA | 2 400 VA | 4 000 VA |
| Rendement | typ. 90 % | typ. 90 % | typ. 90 % | typ. 90 % |
| Niveau de mise hors circuit veille | Courant de sortie <0,1 A | Courant de sortie <0,2 A | Courant de sortie <0,3 A | Courant de sortie <0,4 A |
| Niveau de mise en circuit veille | >10 W | >10 W | >10 W | >10 W |
| Prise de courant | 1 contact de protection de | 1 contact protection de protection de | 1 contact protection de | 1 contact |
| GÉNÉRALITÉS | ||||
| Sortie USB de type A | 5 V/CC, 500 mA | 5 V/CC, 500 mA | 5 V/CC, 500 mA | 5 V/CC, 500 mA |
| Température de service (jusqu'à 66 % de la charge nominale) | -25 à +60 °C -25 à +60 °C -25 à +60 °C -25 à +60 °C -25 à +40 °C -25 à +40 °C -25 à +40 °C -25 à +40 °C -25 à +40 °C -25 à +40 °C -25 à +40 °C -25 à +40 °C -25 à +40 °C -25 à +40 °C -25 à +40 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45° C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C-25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -25 à +45 °C -100 % de la charge nominale | 1 contact de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection deProtection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de Protection de | ||
| Dimensions (L x l x h) en mm | 263x164x88 | 277x234x88 | 391x234x88 | 391x334x88 |
| Poids | 1,8 kg | 2,9 kg | 3,5 kg | 4,8 kg |
Inleiding
Geachte klant,
Informations /égales dans nos modes d'emploi
Ce mode d'emploi est une publication de la société Voltcraft, Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. +49 180/586 582 7 (www.voltcraft.de).
Tous droits réservés, y compris de traduction. Toutre reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.
Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de l'équipment.
