MODE D'EMPLOI PSW 1000-12-G VOLTCRAFT
7.3 Raccordement à une source d’alimentation à tension continue ............44
7.4 Sortie de tension du secteur ..................................................................45

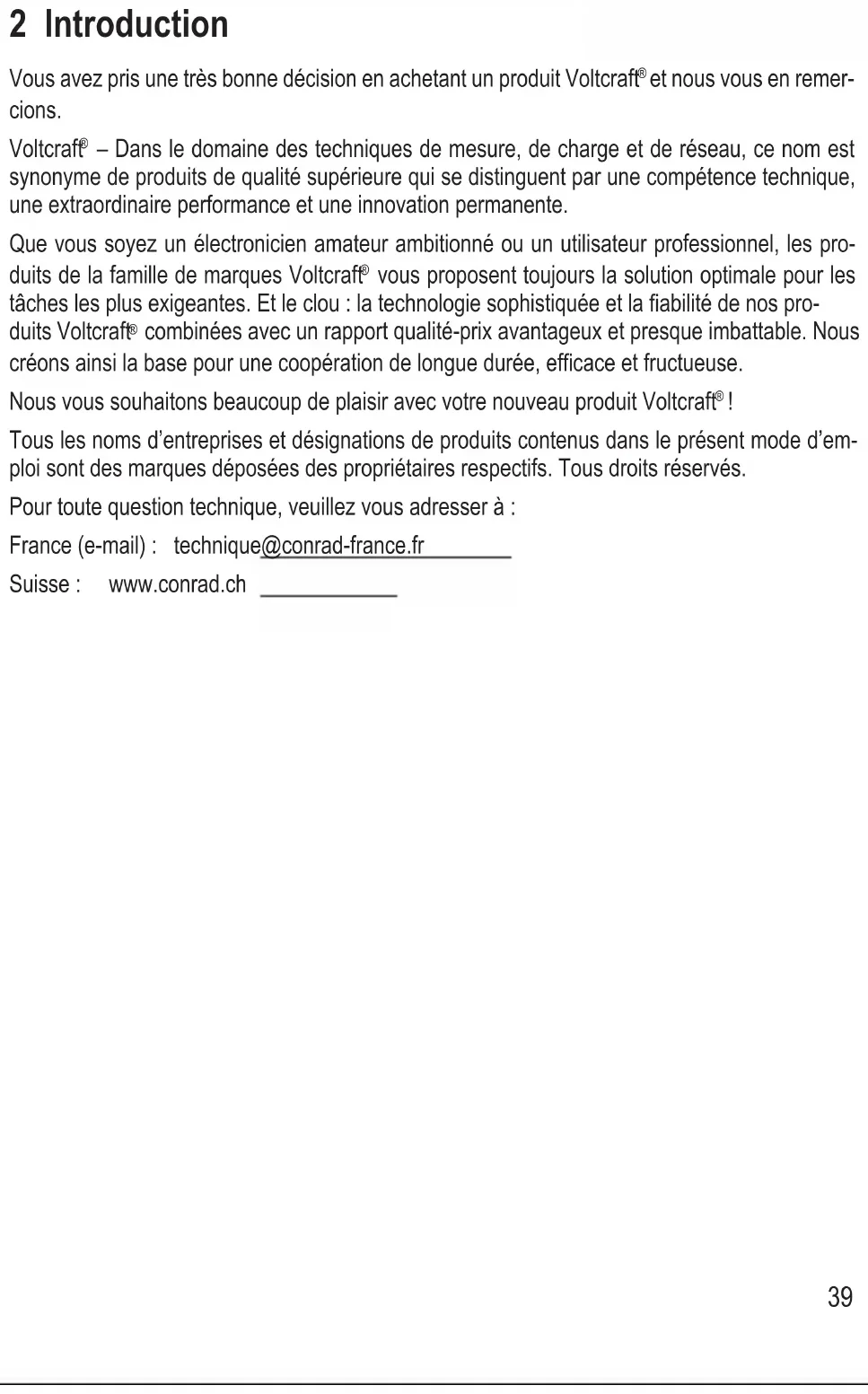

et nous vous en remer- cions. Voltcraft
– Dans le domaine des techniques de mesure, de charge et de réseau, ce nom est synonyme de produits de qualité supérieure qui se distinguent par une compétence technique, une extraordinaire performance et une innovation permanente. Que vous soyez un électronicien amateur ambitionné ou un utilisateur professionnel, les pro- duits de la famille de marques Voltcraft
vous proposent toujours la solution optimale pour les tâches les plus exigeantes. Et le clou : la technologie sophistiquée et la abilité de nos pro- duits Voltcraft
combinées avec un rapport qualité-prix avantageux et presque imbattable. Nous créons ainsi la base pour une coopération de longue durée, efcace et fructueuse. Nous vous souhaitons beaucoup de plaisir avec votre nouveau produit Voltcraft
Tous les noms d’entreprises et désignations de produits contenus dans le présent mode d’em- ploi sont des marques déposées des propriétaires respectifs. Tous droits réservés. Pour toute question technique, veuillez vous adresser à : France (e-mail) : technique@conrad-france.fr Suisse : www.conrad.ch40 3 Explication des symboles Les symboles suivants se trouvent sur le produit/l‘appareil ou dans le texte : Le symbole de l’éclair dans le triangle est employé pour signaler un danger pour votre santé, par ex. un risque d’électrocution. Le symbole avec le point d’exclamation placé dans un triangle accompagne les informations importantes du présent mode d’emploi qui doivent impérativement être respectées. Sur l’onduleur, ce symbole désigne une borne de connexion pour le potentiel ter- restre. Le produit convient uniquement à une utilisation en intérieur dans les locaux secs, il ne doit pas être mouillé ou prendre l’humidité. Observez le mode d’emploi. 4 Étendue de la livraison
Câble de raccordement avec cosses
Mode d’emploi 5 Dernières informations sur le produit Téléchargez les dernières informations relatives au produit sur le site www.conrad.com/down- loads ou scannez le code QR indiqué. Suivez les instructions gurant sur le site Web.41 6 Utilisation conforme À partir d’une tension continue (selon le modèle d’onduleur, soit 12 V/CC soit 24 V/CC), l’ondu- leur fournit une tension alternative quasi-sinusoïdale de 230 V/CA, 50 Hz. N° de commande 1277820, 1277821, 1277822 : Tension de service 12 V/CC N° de commande 1277827, 1277832, 1277836 : Tension de service 24 V/CC Comme il ne s’agit cependant que d’une tension quasi-sinusoïdale du secteur, et non pas parfaitement sinusoïdale, il n’est pas possible de garantir un fonctionnement irréprochable de tous les consommateurs électriques via l’onduleur. La puissance de sortie maximale de l’onduleur et d’autres caractéristiques importantes sont indiquées dans le chapitre « Caractéristiques techniques » à la n du présent mode d’emploi. Il est interdit de raccorder les consommateurs électriques dont la puissance absorbée nominale est supérieure à la puissance de sortie continue maximale de l’onduleur. Lors du raccordement des consommateurs électriques (par ex. perceuse, réfrigérateur, etc.) à l’onduleur, veuillez tenir compte du fait que l’enclenchement ou le démarrage de ces consom- mateurs nécessitent bien souvent une puissance supérieure à la puissance indiquée sur la plaque signalétique. C’est la raison pour laquelle l’onduleur fournit brièvement une puissance de sortie plus élevée. L’onduleur se déconnecte automatiquement lorsque la tension d’entrée chute au-dessous d’une valeur dénie. Cela permet de protéger une batterie automobile comme une décharge totale nuisible. Impérativement observer les consignes de sécurité et toutes les autres informations qui gurent dans le présent mode d’emploi ! Avant le raccordement ou la mise en service, lisez attentive- ment le mode d’emploi. Conservez le présent mode d’emploi et remettez-le impérativement au nouveau propriétaire en cas de cession du produit. Toute utilisation autre que celle désignée ci-dessus peut endommager le produit et entraîner des risques, tels que des courts-circuits, des incendies, l’électrocution, etc. Il est interdit de transformer ou modier le produit !42 7 Consignes de sécurité Tout dommage résultant d’un non-respect du présent mode d’emploi entraîne l’annulation de la garantie ou garantie légale ! Nous déclinons toute responsabilité pour les dommages consé- cutifs ! Nous déclinons toute responsabilité pour les dommages matériels ou corporels résultant d’une utilisation non conforme de l’appareil ou du non- respect des consignes de sécurité ! De tels cas entraînent l’annulation de la garantie ou garantie légale. Les consigne s de sécurité suivantes ne sont pas uniquement destinées à préser- ver votre santé, elles permettent également de protéger le produit. Veuillez donc attentivement lire les points suivants avant le raccordement et la mise en service du produit.
Pour des raisons de sécurité et d’homologation, il est interdit de transformer ou modier le produit de manière arbitraire. Ne le démontez jamais.
Les travaux d’entretien, de réglage et de réparation sont strictement réservés aux spécia- listes et ateliers spécialisés. Le remplacement du fusible intégré à l’appareil est strictement réservé aux techniciens spécialisés.
Le produit n’est pas un jouet, le tenir hors de portée des enfants.
Ne laissez pas le matériel d’emballage sans surveillance, il pourrait constituer un jouet dangereux pour les enfants.
Ne touchez jamais l’onduleur et tous les câbles avec les mains humides ou mouillées, il y a danger de mort par électrocution !
Protégez tous les câbles contre les détériorations. Il interdit d’employer des câbles endom- magés, remplacez-les immédiatement le cas échéant.
Posez tous les câbles de façon à ce que personne ne puisse trébucher dessus.
En cas de détérioration de l’onduleur ou du câble du consommateur raccordé, ne les tou- chez surtout pas, il y a danger de mort par électrocution ! Éteignez d’abord l’onduleur et débranchez-le de l’alimentation en tension / courant.
Ce produit doit être manipulé avec précaution ; les coups, les chocs ou une chute, même d’une faible hauteur, peuvent l’endommager.
Observez les modes d’emploi de tous les appareils raccordés à l’onduleur.
En cas de doute quant au raccordement ou au fonctionnement correct de l’onduleur ou si vous avez des questions sans réponse après la lecture du présent mode d’emploi, veuillez nous contacter ou contactez un autre spécialiste.43
7.2 Emplacement de montage
Les enfants ne doivent pas s’approcher du produit. Choisissez un emplacement de mon- tage hors de portée des enfants. Ceux-ci pourraient essayer d’introduire des objets dans le produit. Il y a alors également danger de mort par électrocution !
Ce produit convient uniquement à une utilisation en intérieur dans les locaux secs et fer- més. Le produit ne doit jamais prendre l’humidité ou être mouillé, il y a danger de mort par électrocution !
Choisissez un emplacement stable, plat, propre et sufsamment grand pour le produit.
Évitez les conditions défavorables suivantes à l’emplacement de montage ainsi que durant le stockage et le transport : – présence de liquides ou humidité de l’air trop élevée, – froid ou chaleur extrêmes, exposition directe au rayonnement solaire, – poussière et gaz inammables, vapeurs et solvants, – vibrations, coups et chocs violents, – champs magnétiques puissants, comme ceux à proximité de machines ou haut-par- leurs.
Ne déposez pas le produit à proximité de radiateurs, ventilateurs, climatisations et simi- laires. Conservez le produit à l’abri de la poussière et de la saleté.
Le produit est équipé d’un ventilateur intégré. Installez le produit en veillant à ce qu’il ne puisse pas aspirer d’objets en vrac, rideaux, etc. Vous risqueriez alors non seulement d’endommager le produit, mais cela pourrait également déclencher un incendie.
N’installez jamais le produit sur une surface inammable (par ex. tapis, nappe). Intercalez toujours un support intermédiaire approprié, non inammable et résistant à la chaleur.
N’installez pas le produit sur des meubles de valeur sans protection adéquate. Sous l’effet de la chaleur, le matériau peut se décolorer ou se déformer. De plus, le produit peut égale- ment rayer ou déformer la surface des meubles.
Tenez le produit à l’écart de matériaux facilement inammables (par ex. rideaux, papier), de liquides (par ex. essence) ou de gaz. Il y a danger d’incendie et d’explosion ! Cela vaut pour les gaz qui s’échappent des batteries (par exemple batteries au plomb). Veillez donc à une aération appropriée et ne conservez pas l’onduleur et la batterie dans la même pièce.
Conservez l’onduleur à distance de sources d’inammation nues (par ex. bougies), ne les placez pas sur l’onduleur.
Le produit doit être facilement accessible an de pouvoir rapidement l’éteindre ou le dé- brancher de la source de tension ou du consommateur, par ex. en cas de dysfonctionne- ment.44
Évitez d’utiliser l’appareil à proximité de champs magnétiques ou électromagnétiques puissants, d’antennes de transmission et de générateurs H.F. Ils pourraient perturber l’électronique de commande.
Ne déposez par ex. aucun récipient rempli de liquide, vase ou plante sur ou à côté du produit. La pénétration de liquides à l’intérieur de l’onduleur peut détruire ce dernier. Il y a alors également un danger extrême d’incendie et d’explosion. En tel cas, débranchez immédiatement le produit de l’alimentation en tension / courant. N’utilisez plus le produit. Demandez à un atelier spécialisé d’examiner le produit ou élimin- ez-le conformément aux impératifs environnementaux.
Sécurisez ou xez l’onduleur et tous les câbles, par ex. en cas d’utilisation à l’intérieur d’un véhicule, en veillant à garantir une utilisation irréprochable du véhicule et à ce que l’onduleur ne puisse pas se détacher.
7.3 Raccordement à une source d’alimentation à tension
Ne portez aucun matériau métallique ou conducteur comme par ex. des bijoux (chaînes, bracelets, bagues ou objets similaires). Un court-circuit sur la batterie ou l’onduleur peut provoquer des blessures, un incendie ou une explosion.
Employez un câble de raccordement approprié avec une section sufsante. Si la section du câble est trop faible, le câble de raccordement peut chauffer, il y a danger d’incendie ! En cas d’échauffement très important, l’isolation du câble de raccordement pourrait être endommagée et provoquer un court-circuit. Un danger d’explosion émane de la batterie !
Veillez à ce que le câble de raccordement soit le plus court possible.
Plus le câble de raccordement est long, plus la section du câble doit être élevée.
Éteindre l’onduleur avant de le raccorder à la source d’alimentation à tension continue.
Lors du raccordement, respectez toujours la polarité (plus / + et moins / -). La borne rouge de l’onduleur correspond à la borne plus (+) et la borne noire à la borne moins (-).
Il est déconseillé de directement raccorder l’onduleur à une source d’alimentation à tension continue (par la batterie d’une voiture), toujours employer un dispositif de protection dimen- sionné en conséquence. Ce dispositif de protection doit être installé le plus près possible de la source d’alimentation à tension continue.
En fonction de la puissance prélevée sur l’onduleur, la source d’alimentation à tension con- tinue (par exemple une batterie de voiture) doit pouvoir fournir un courant sufsamment élevé.45
Contrôlez régulièrement la xation correcte de tous les raccords et assurez-vous de leur bon contact électrique. Les pertes élevées de tension au passage ne réduisent pa seule- ment les performances de l’onduleur, elles peuvent également provoquer une surchauffe ou un incendie.
Il est interdit de raccorder l’onduleur aux systèmes électriques (par ex. une voiture) sur lesquels la borne plus est mise à la terre ou raccordée au châssis du véhicule.
7.4 Sortie de tension du secteur
Ne débranchez jamais une che de secteur de la prise de courant de l’onduleur en tirant sur le câble.
Ne raccordez jamais la sortie 230 V de l’onduleur à une autre source 230 V (par ex. une prise de courant). Il est interdit d’employer l’onduleur pour l’injection de la tension du sect- eur dans une installation électrique domestique.
Lorsque des appareils munis d’une che de prise de courant de sécurité sont raccordés à la prise de courant de l’onduleur, l’onduleur doit, le cas échéant, être mis à la terre. À cet effet, un raccord adéquat est prévu sur l’onduleur (avec symbole de mise à la terre, voir symbole à droite). La section du câble de mise à la terre employé (câble vert/jaune) doit être supérieure ou égale à 6 mm².
N’exploitez pas l’onduleur sans surveillance.
Ne touchez jamais les contacts nus, bornes de connexion et cosses électroconducteurs à l’entrée de l’onduleur.
Même après le déclenchement du dispositif de protection interne, certaines pièces de l’onduleur peuvent encore être sous tension !
Le boîtier de l’onduleur chauffe pendant le fonctionnement (en fonction de la puissance de sortie). Veillez donc toujours à une aération sufsante de l’onduleur, ne le recouvrez jamais durant le fonctionnement. Ne recouvrez jamais les fentes d’aération de l’onduleur. Observez une distance minimale de 5 cm autour du boîtier de l’onduleur par rapport aux autres appareils.
N’allumez jamais l’onduleur immédiatement après l’avoir déplacé d’une pièce froide dans une pièce chaude. L’eau de condensation en résultant pourrait causer des dysfonctionne- ments ou des dommages ! Il y a également danger de mort par électrocution ! Attendez que l’onduleur ait atteint la température ambiante avant de le brancher et de le mettre en service. Cela peut durer plusieurs heures !46
Employez uniquement l’onduleur en présence de conditions climatiques modérées et non pas tropicales. Pour les conditions ambiantes admissibles, observez le chapitre « Carac- téristiques techniques ».
Ne surchargez jamais l’onduleur. Malgré les nombreux circuits de protection, il n’est jamais possible de complètement exclure un défaut ou une détérioration de l’onduleur ou des appareils raccordés.
L’onduleur n’est pas homologué pour une utilisation en liaison avec des équipements mé- dicaux de survie.
Éteignez l’onduleur puis débranchez-le de l’alimentation en tension / courant lorsque vous ne l’utilisez plus.
Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, la manipu- lation d’appareils alimentés par le secteur doit être surveillée par un personnel responsable, spécialement formé à cet effet.
Dans les installations industrielles, il convient d’observer les consignes de prévention des accidents relatives aux installations et moyens d’exploitation électriques, édictées par le syndicat professionnel.
Éteignez le produit puis débranchez-le de l’alimentation en tension / courant lorsque vous ne l’utilisez plus. Conservez-le dans un local propre, sec et frais, hors de la portée des enfants.47 8 Raccordement à la source de tension Avant de raccorder et de mettre en service l’onduleur, lisez impérativement l’intégralité du mode d’emploi, en particulier le chapitre « Consignes de sécurité ».
Éteignez l’onduleur (interrupteur en position « O »).
En cas de raccordement de l’onduleur à un véhicule, coupez le contact du véhicule.
Assurez-vous que la tension d’entrée indiquée sur l’onduleur correspond à la tension de votre source de tension (par ex. la batterie d’une voiture). Le cas contraire, il est interdit de raccorder l’onduleur à la source de tension.
En fonction de la puissance prélevée sur l’onduleur, la source d’alimentation à tension con- tinue (par exemple une batterie de voiture) doit pouvoir fournir un courant sufsamment élevé. Veuillez noter que, en raison des pertes de conversion à l’intérieur de l’onduleur, le courant réellement requis est supérieur (d’environ 20%). Exemple : Un consommateur avec une puissance absorbée de 120 W est raccordé à l’onduleur. Avec un onduleur à tension d’entrée de 12 V/CC, cela équivaut à un courant de 10 A. En raison des pertes de conversion, le courant d’entrée s’élève à 10 A + 20% = 12 A. Avec un onduleur à tension d’entrée de 24 V/CC, cela équivaut à un courant de 5 A. En raison des pertes de conversion, le courant d’entrée s’élève à 5 A + 20% = 6 A.
Raccordez d’abord la borne de connexion noire de l’onduleur à la borne moins (-) de la source de tension à l’aide du câble de raccordement fourni.
Raccordez ensuite la borne de connexion rouge de l’onduleur à la borne plus (+) de la source de tension à l’aide du câble de raccordement fourni.48 Lors du raccordement de l’onduleur, respectez toujours la polarité, ne permutez jamais les raccords !
Borne de connexion rouge = borne plus (+)
Borne de connexion noire = borne moins (-) Il est déconseillé de directement raccord er l’onduleur à une source d’alimentation à tension continue (par la batterie d’une voiture), toujours employer un dispositif de protection dimensionné en conséquence. Ce dispositif de protection doit être installé le plus près possible de la source d’alimentation à tension continue. Un court-circuit entre les pôles d’une batterie ne peut pas seulement provoquer un arc électrique et un soudage du câble de raccordement, il peut également provo- quer une explosion ! Il n’y a alors pas seulement danger d’incendie, vous vous ex- posez également à un danger extrême de blessures (par ex. au contact de l’acide contenu dans une batterie au plomb). Faites donc preuve d’une très grande prudence lors du raccordement des câbles de raccordement entre l’onduleur et la batterie. Veillez à ce que les câbles ne puissent pas se coincer dans les pièces rotatives du véhicule (ventilateur, courroie trapézoïdale, etc.). Pour le raccordement, employez uniquement les câbles fournis ou au moins des câbles équivalents avec une section sufsante et des cosses adéquates. Si vous souhaitez employer des câbles plus longs, il peut s’avérer nécessaire d’employer des câbles avec une plus grande section. La règle suivante doit être observée : Plus la section des câbles est élevée et plus le câble est court, plus la chute de tension est faible sur le câble. Une chute de tension trop élevée sur le câble peut provoquer une coupure préma- turée de l’onduleur en présence d’une sous-tension. Pour le raccordement des câbles aux bornes de l’onduleur, des cosses appropriées sont requises. Il est interdit de pincer ou souder les extrémités nues des câbles. Serrez les bornes à vis à la main, n’employez pas d’outils, ne forcez pas. Sécurisez ou xez l’onduleur et tous les câbles, par ex. en cas d’utilisation à l’intérieur d’un véhicule, en veillant à garantir une utilisation irréprochable du véhi- cule et à ce que l’onduleur ne puisse pas se détacher.49 9 Fonctionnement Quels consommateurs fonctionnant sur la tension du secteur (230 V/CA, 50 Hz) peuvent- ils être raccordés à un onduleur ? En principe, tous les consommateurs peuvent être raccordés à un onduleur. Lors de l’enclenchement, un grand nombre de consommateurs absorbent une puissance supé- rieure à celle indiquée sur leur plaque signalétique. En cas de raccordement au réseau élec- trique public, cela ne joue aucun rôle étant donné que des réserves de puissance adéquates sont toujours disponibles. La puissance de sortie de l’onduleur est limitée. Il peut cependant brièvement fournir une puis- sance de sortie maximale an de compenser l’absorption de puissance élevée à l’enclenche- ment du consommateur. Lorsque la puissance absorbée par le consommateur à l’enclenchement est supérieure à la puissance de sortie maximale de l’onduleur (ou que l’absorption dure trop longtemps), la protec- tion contre la surcharge de l’onduleur est activée. Le consommateur ne peut pas être raccordé et exploité sur l’onduleur. Exemples :
Lors de l’enclenchement, un petit réfrigérateur à compresseur avec une puissance nomi- nale d’env. 50 W peut absorber une puissance dix fois supérieure (500 W) pendant 3 sec- ondes en raison du démarrage du moteur électrique.
Lors de l’enclenchement, une ampoule avec une puissance nominale de 60 W peut absorber une puissance dix fois supérieure (600 W) pendant 1 seconde en raison de l’échauffement du lament boudiné à basse impédance. La résistance électrique augmente uniquement lorsque la température augmente et la puissance absorbée chute à la puis- sance nominale. En raison de la multitude de consommateurs électriques existants, il n’est pas possible de fournir une liste exhaustive des problèmes pouvant être rencontrés. Les consommateurs à moteur électrique intégré, les condensateurs à l’intérieur des blocs d’alimentation, les appareils à charge inductive ou les lampes à incandescence et les radiateurs infrarouges peuvent par exemple poser des problèmes.50 Après le raccordement de l’onduleur à la source de tension (par ex. une batterie de voi- ture), l’onduleur peut être mis en service :
Raccordez un consommateur à la prise de courant de l’onduleur. La puissance nominale du consommateur (voir plaque signalétique sur le consommateur ou mode d’emploi) ne doit pas être supérieure à la puissance de sortie de l’onduleur.
Allumez l’onduleur en enclenchant l’interrupteur marche / arrêt (interrupteur en position « I »).
Si le raccordement est correct, la DEL « Power » s’allume et signalise ainsi le fonctionne- ment correct de l’onduleur. Les deux consommateurs raccordés sont opérationnels.
En cas de détection d’une surcharge, d’une surchauffe ou d’une sous-tension, la DEL « Fault » s’allume.
Pour éteindre l’onduleur, commutez l’interrupteur marche / arrêt en position « O ». 10 Fonctions de protection
10.1 Protection contre la sous-tension
L’onduleur émet une tonalité d’alarme lorsque la tension d’entrée chute au-dessous d’une valeur dénie :
Onduleur 12 V : la tension chute au-dessous de 10,5 V /CC (tolérance ±0,5 V /CC)
Onduleur 24 V : la tension chute au-dessous de 21,0 V/CC (tolérance ±0,5 V /CC) Si la tension d’entrée chute encore davantage, l’onduleur et le consommateur raccordé sont éteints. Cela protège par exemple une batterie de voiture employée pour le fonctionnement de l’onduleur contre une décharge totale nuisible.
Onduleur 12 V : la tension chute au-dessous de 10,0 V/CC (tolérance ±0,5 V /CC)
Onduleur 24 V : la tension chute au-dessous de 20,0 V/CC (tolérance ±0,5 V /CC) La DEL « Fault » s’allume dès que l’onduleur détecte une sous-tension. En tel cas, éteignez l’onduleur en déclenchant l’interrupteur marche / arrêt.51
10.2 Protection contre la surtension
L’onduleur et les consommateurs raccordés sont déconnectés dès que la tension d’entrée est trop élevée.
Onduleur 12 V : la tension augmente au-delà de 15,0 V /CC (tolérance ±0,5 V /CC)
Onduleur 24 V : la tension augmente au-delà de 30,0 V/CC (tolérance ±0,5 V /CC) La DEL « Fault » s’allume dès que l’onduleur détecte une surtension. En tel cas, éteignez l’ondu- leur en déclenchant l’interrupteur marche / arrêt. Contrôlez la source de tension.
10.3 Protection contre la surcharge
L’onduleur s’éteint temporairement lorsque le consommateur raccordé à la sortie absorbe une puissance trop élevée. Dès que la puissance absorbée diminue, l’onduleur se remet automati- quement en marche. La DEL « Fault » s’allume en présence d’une surcharge. Éteignez l’onduleur en déclenchant l’interrupteur marche / arrêt puis éliminez la cause de la surcharge.
10.4 Protection contre la surchauffe
Pour des raisons liées au principe de fonctionnement, de la chaleur est dégagée sous l’effet de la conversion de la tension d’entrée en tension du secteur et des pertes de conversion qui y sont liées. Un ventilateur intégré refroidit l’électronique de l’onduleur. En fonction de la puissance absorbée du consommateur raccordé ou de la température am- biante, l’onduleur peut surchauffer. En tel cas, l’onduleur s’éteint automatiquement. L’onduleur se remet en marche dès qu’il a sufsamment refroidi. La DEL « Fault » s’allume dès que l’onduleur détecte une surchauffe.
10.5 Protection contre l’inversion de polarité
En cas de permutation de la polarité de l’entrée durant le raccordement, l’onduleur ne fonctionne pas et ne peut pas être mis en marche. Lors du raccordement, respectez toujours la polarité :
Borne de connexion rouge = borne plus (+)
Borne de connexion noire = borne moins (-)52 11 Maintenance et nettoyage Le produit ne nécessite aucun entretien de votre part, ne le démontez donc jamais. Ne conez d’éventuelles réparations qu’à un atelier spécialisé ou à un spécialiste. Il y a sinon risque de destruction du produit ; l’homologation et la garantie seraient alors également annu- lées. Le remplacement du fusible intégré à l’appareil est strictement réservé aux techniciens spé- cialisés. Avant tout nettoyage, éteindre le produit et le débrancher de l’alimentation en tension / courant. Débranchez également les consommateurs raccordés. Nettoyez le produit uniquement à l’aide d’un chiffon doux, propre, sec et non pelucheux. N’utili- sez pas de détergents qui pourraient endommager le boîtier et l’inscription. La poussière peut facilement être éliminée à l’aide d’un pinceau doux propre ou d’un aspirateur. 12 Dépannage Impossible d’allumer l’onduleur, la DEL « Power » est éteinte
La batterie employée pour l’alimentation est vide. Raccordez l’onduleur à une batterie com- plètement chargée.
La polarité a été permutée durant le raccordement. Contrôlez le câblage.
Les raccordements à la batterie sont incorrects, le câble de raccordement n’a par ex. pas été vissé à fond. Serrez à fond les raccords vissés des bornes de connexion. L’onduleur fonctionne uniquement avec un consommateur à faible puissance absorbée
Le câble de raccordement à la batterie est trop long ou la section du câble est trop faible. Remplacez le câble de raccordement par un câble plus court ; employez un câble avec une plus grande section.
La puissance absorbée par les consommateurs raccordés est trop élevée pour l’onduleur.
La puissance absorbée par les consommateurs raccordés à l’enclenchement est trop élevée. Les consommateurs raccordés ne fonctionnent pas et la DEL « Fault » est allumée
La puissance absorbée par les consommateurs est trop élevée pour l’onduleur, la protec- tion contre la surcharge a été activée.
La puissance absorbée à l’enclenchement par les consommateurs est trop élevée, la pro- tection contre la surcharge a été activée.53 Une tonalité d’alarme est audible
La détection de la sous-tension a été activée. La batterie employée pour l’alimentation en tension / courant est déchargée. Raccordez l’onduleur à une batterie complètement chargée.
La protection contre la surchauffe a été activée. Éteignez l’onduleur puis attendez jusqu’à ce qu’il ait sufsamment refroidi.
Contrôlez si l’onduleur dispose d’une aération sufsante.
Exploitez l’onduleur dans un environnement plus frais.
Raccordez un consommateur avec une puissance absorbée inférieure. Lorsqu’un consom- mateur est respectivement à chacune des deux sorties de l’onduleur, effectuez un test en débranchant l’un des deux consommateurs de l’onduleur. L’autonomie est trop courte
Employez une batterie avec une capacité supérieure.
La batterie n’est pas complètement chargée. Débranchez la batterie de l’onduleur puis rechargez-la complètement.
La batterie est trop vieille ou usée, remplacez-la par une batterie neuve.54 13 Élimination Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la n de son cycle de vie. Tout détenteur d‘appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs naux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l‘appareil usagé, ainsi que les lampes qui peuvent être enlevées de l‘appareil usagé sans être détruites, avant de le remettre à un point de collecte. Les distributeurs d‘équipements électriques et électroniques sont légalement tenus de re- prendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d‘informations sur notre site Internet) :
dans les centres de collecte créés par Conrad
dans les points de collecte des organismes de droit public chargés de l‘élimination des dé- chets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG) L‘utilisateur nal est responsable de l‘effacement des données personnelles sur l‘équipement usagé à mettre au rebut. Veuillez noter que dans les pays autres que l‘Allemagne, d‘autres obligations peuvent s‘appli- quer pour la remise et le recyclage des appareils usagés.55 14 Caractéristiques techniques N° de commande 1277820, 1277821,
- Tension d’entrée nominale 12 V/CC 24 V/CC Tension de sortie 230 V/CA, 50 Hz Forme de la sortie du signal Onde sinusoïdale réelle Puissance de sortie permanente 1000 W Puissance de sortie maximale 2000 W (brièvement) Rendement à charge nominale >85% Puissance absorbée à vide <1 A Refroidissement Ventilateur intégré Entrées Bornes à vis Sorties 1 prise de courant de sécurité (230 V/CA, 50 Hz) Section du câble 10 mm² Alarme de sous-tension 10,5 ±0,5 V/CC 21,0 ±0,5 V/CC Coupure en présence d’une sous-tension 10,0 ±0,5 V/CC 20,0 ±0,5 V/CC Coupure en présence d’une surtension 15,0 ±0,5 V/CC 30,0 ±0,5 V/CC Protection contre la surcharge oui Protection contre la surchauffe oui Protection contre l’inversion de polarité oui Protection contre les courts-circuits oui Conditions ambiantes Température : 0 °C à +60 °C, humidité relative de l’air 20% à 85%, sans condensation Dimensions 335 x 152 x 72 mm (L x l x h) Poids Env. 3100 g56 1 Inhoud 2 Inleiding p. 57
