| Produkttyp | Wechselrichter |
| Marke | Voltcraft |
| Modell | PSW 1000-12-G |
| Nenneingangsspannung | 12 V DC |
| Ausgangsspannung | 230 V AC, 50 Hz |
| Ausgangswellenform | Echte Sinuswelle |
| Dauerausgangsleistung | 1000 W |
| Maximale Ausgangsleistung (kurzzeitig) | 2000 W |
| Wirkungsgrad bei Nennlast | > 85 % |
| Leerlaufverbrauch | < 1 A |
| Kühlung | Integrierter Lüfter |
| Eingang | Schraubanschlüsse (max. Leiterquerschnitt 10 mm²) |
| Ausgang | 1 Schutzkontaktsteckdose (230 V/50 Hz) |
| Unterspannungsschutz | Alarm bei 10,5 V, Abschaltung bei 10,0 V |
| Überspannungsschutz | Abschaltung bei 15,0 V |
| Überlastschutz | Ja (vorübergehende Abschaltung, automatischer Neustart) |
| Überhitzungsschutz | Ja (automatische Abschaltung, Neustart nach Abkühlung) |
| Verpolungsschutz | Ja (Wechselrichter arbeitet nicht) |
| Kurzschlussschutz | Ja |
| Abmessungen (L x B x H) | 335 x 152 x 72 mm |
| Gewicht | ca. 3100 g |
| Betriebstemperatur | 0 °C bis +60 °C |
| Umgebungsfeuchte | 20 % bis 85 % (nicht kondensierend) |
| Lieferumfang | Wechselrichter, Anschlusskabel mit Kabelschuhen, Bedienungsanleitung |
| Wartung und Reinigung | Mit einem weichen, trockenen Tuch reinigen; keine Reinigungsmittel verwenden |
Häufig gestellte Fragen - PSW 1000-12-G VOLTCRAFT
Benutzerfragen zu PSW 1000-12-G VOLTCRAFT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Wechselrichter kostenlos im PDF-Format! Finden Sie Ihr Handbuch PSW 1000-12-G - VOLTCRAFT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PSW 1000-12-G von der Marke VOLTCRAFT.
BEDIENUNGSANLEITUNG PSW 1000-12-G VOLTCRAFT
Bedienungsanleitung Seite 2 - 19 Wechselrichter „PSW 1000“
Best.-Nr. / Item no. / N° de commande / Bestelnr.:
1277820 PSW 1000-12-G 1277821 PSW 1000-12-F 1277822 PSW 1000-12-UK 1277827 PSW 1000-24-G 1277832 PSW 1000-24-F 1277836 PSW 1000-24-UK
CE
1 Inhaltsverzeichnis
2 Einführung ....3
3 Symbolerklärung....4
4 Lieferumfang....4
5 Neueste Informationen zum Produkt 4
6 Bestimmungsgemäße Verwendung....5
7 Sicherheitshinweise....6
7.1 Allgemein ....6
7.2 Aufstellungsort ....7
7.3 Anschluss an eine Gleichspannungsquelle ....8
7.4 Netzspannungs-Ausgang 9
7.5 Betrieb 9
8 Anschluss an die Spannungsquelle....11
9 Betrieb 13
10 Schutzfunktionen....14
10.1 Unterspannungsschutz ....14
10.2 Überspannungsschutz....15
10.3 Überlastschutz....15
10.4 Übertemperaturschutz ....15
10.5 Verpolungsschutz ....15
11 Wartung und Reinigung ....16
12 Beseitigung von Störungen....16
13 Entsorgung ....18
14 Technische Daten....19

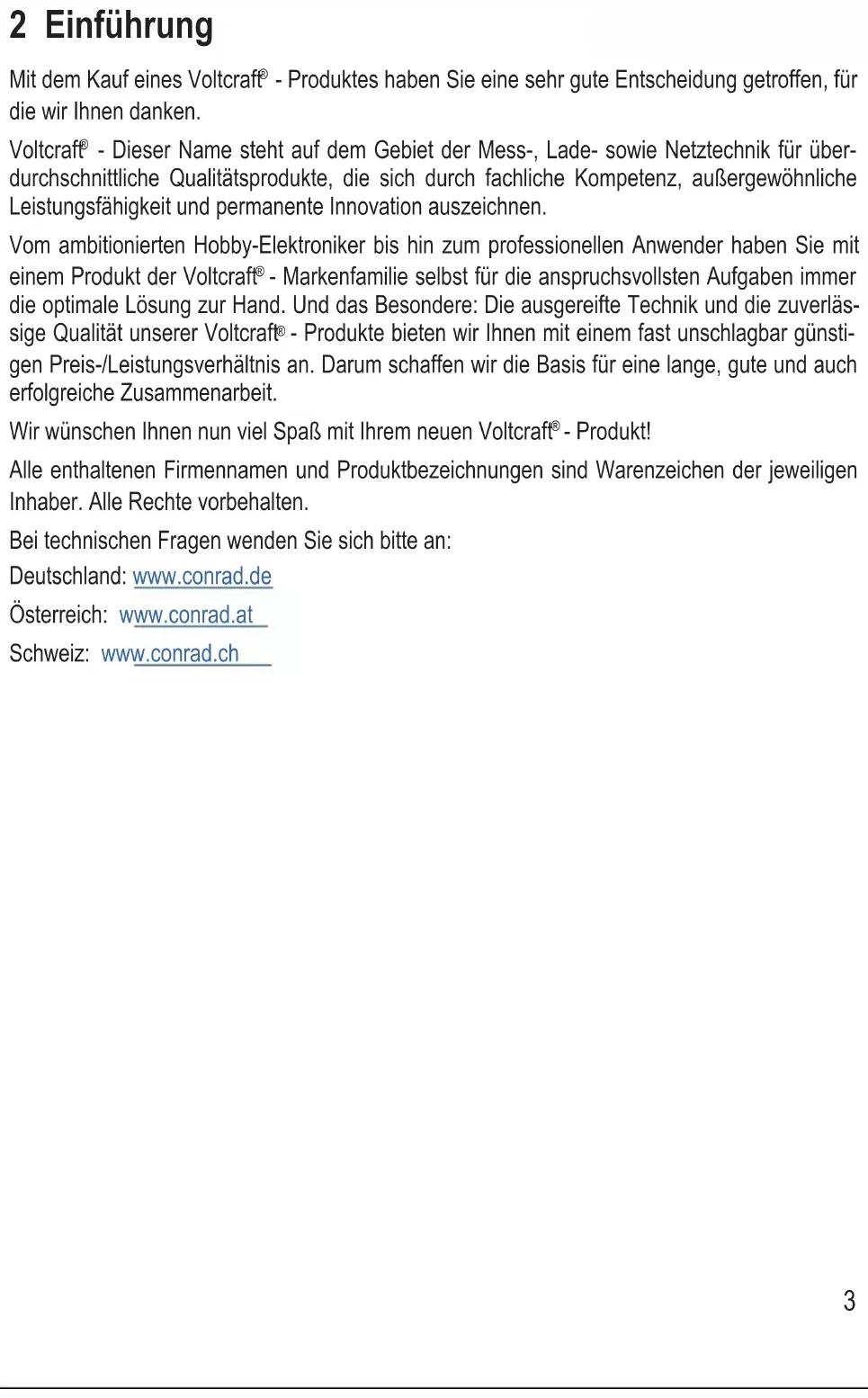

2 Einführung
Mit dem Kauf eines Voltcraft® - Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken.
Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.
Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereifte Technik und die zuverlässige Qualität unserer Voltcraft® - Produkte bieten wir Ihnen mit einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.
Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft® - Produkt!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de
Österreich: www.conrad.at
Schweiz: www.conrad.ch
3 Symbolerklärung
Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Dieses Symbol kennzeichnet auf dem Wechselrichter eine Anschlussklemme für Erdpotential.
Das Produkt ist nur zum Einsatz und der Verwendung in trockenen Innenräumen geeignet, es darf nicht feucht oder nass werden.
Beachten Sie die Bedienungsanleitung.
4 Lieferumfang
Wechselrichter
Anschlusskabel mit Kabelschuhen
Bedienungsanleitung
5 Neueste Informationen zum Produkt
Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.
6 Bestimmungsgemäße Verwendung
Der Wechselrichter erzeugt aus einer Gleichspannung (je nach Wechselrichter-Version entweder 12 V/DC oder 24 V/DC) eine sinusähnliche Wechselspannung von 230 V/AC, 50 Hz.
Best.-Nr. 1277820, 1277821, 1277822: Betriebsspannung 12 V/DC
Best.-Nr. 1277827, 1277832, 1277836: Betriebsspannung 24 V/DC
Da die Netzspannung jedoch nur sinusähnlich ist, jedoch nicht exakt sinusförmig, kann nicht garantiert werden, dass jeder elektrische Verbraucher problemlos über den Wechselrichter betrieben werden kann.
Die maximale Ausgangsleistung des Wechselrichters und weitere wichtige Kennwerte finden Sie im Kapitel „Technische Daten“ am Ende dieser Bedienungsanleitung.
Elektrische Verbraucher mit einer höheren Nennleistungsaufnahme als die maximale Dauerausgangsleistung des Wechselrichters dürfen nicht angeschlossen werden.
Beachten Sie beim Anschluss von elektrischen Verbrauchern (z.B. Bohrmaschine, Kühlschrank usw.) an den Wechselrichter, dass diese im Einschalt- bzw. Anlaufmoment oftmals kurzzeitig eine höhere Leistung benötigen als auf dem Typenschild des Verbrauchers angegeben. Der Wechselrichter liefert deshalb kurzzeitig eine höhere Ausgangsleistung.
Der Wechselrichter schaltet sich selbst ab, wenn die Eingangsspannung unter einen bestimmten Wert fällt. Dies schützt einen KFZ-Akku vor einer schädlichen Tiefentladung.
Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu beachten! Lesen Sie sich die Bedienungsanleitung vor dem Anschluss und der Inbetriebnahme aufmerksam durch. Heben Sie sich diese Bedienungsanleitung auf bzw. geben Sie sie nur zusammen mit dem Produkt an dritte Personen weiter.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc., verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!
7 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
Die folgenden Sicherheitshinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Produkts.
Lesen Sie sich deshalb die folgenden Punkte zuerst aufmerksam durch, bevor Sie das Produkt anschließen und in Betrieb nehmen.
7.1 Allgemein
Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es niemals.
Wartungs-, Einstellungs- oder Reparaturarbeiten dürfen nur von einem Fachmann/Fachwerkstatt durchgeführt werden. Die eingebaute Gerätesicherung darf nur von einer Fachkraft ausgetauscht werden.
Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
Fassen Sie den Wechselrichter und alle Kabel niemals mit feuchten oder nassen Händen an, es besteht Lebensgefahr durch einen elektrischen Schlag!
Schützen Sie alle Kabel vor Beschädigungen. Beschädigte Kabel dürfen nicht mehr verwendet werden, ersetzen Sie diese sofort.
Verlegen Sie alle Kabel so, dass niemand darüber stolpern kann.
Wenn der Wechselrichter oder das Kabel des angeschlossenen Verbrauchers Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst den Wechselrichter aus und trennen Sie ihn von der Spannungs-/Stromversorgung.
Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.
Beachten Sie die Bedienungsanleitungen aller Geräte, die an dem Wechselrichter angeschlossen werden.
Sollten Sie sich über den korrekten Anschluss bzw. Betrieb des Wechselrichters nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit uns oder einem anderen Fachmann in Verbindung.
7.2 Aufstellungsort
Halten Sie Kinder fern von dem Produkt. Wählen Sie den Aufstellungsort so, dass Kinder ihn nicht erreichen können. Kinder könnten versuchen, Gegenstände in das Gerät zu stecken. Hierbei besteht Lebensgefahr durch einen elektrischen Schlag!
Das Produkt ist nur für den Betrieb in trockenen, geschlossenen Innenräumen geeignet. Das gesamte Produkt darf nicht feucht oder nass werden, es besteht Lebensgefahr durch einen elektrischen Schlag!
Wählen Sie für das Produkt einen stabilen, ebenen, sauberen, ausreichend großen Standort.
Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder bei der Aufbewahrung bzw. dem Transport:
– Nässe oder zu hohe Luftfeuchtigkeit
– Kälte oder Hitze, direkte Sonneneinstrahlung
– Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
– starke Vibrationen, Stöße, Schläge
– starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
Stellen Sie das Produkt nicht neben Heizkörper, Lüfter, Klimaanlagen o.ä. Halten Sie das Produkt fern von Staub und Schmutz.
Das Produkt verfügt über einen eingebauten Lüfter. Platzieren Sie das Produkt so, dass der Lüfter keine losen Gegenstände, Vorhänge usw. ansaugen kann. Hierdurch besteht nicht nur die Gefahr der Beschädigung des Produkts, sondern auch Brandgefahr.
Stellen Sie das Produkt niemals auf eine brennbare Fläche (z.B. Teppich, Tischdecke) Verwenden Sie immer eine geeignete unbrennbare, hitzefeste Unterlage.
Stellen Sie das Produkt nicht ohne geeigneten Schutz auf wertvolle Möbel-Oberflächen. Durch Hitzeeinwirkung könnte es zu Farb- oder Materialveränderungen kommen. Außerdem sind Kratzspuren oder Druckstellen auf der Möbel-Oberfläche möglich.
Halten Sie das Produkt fern von leicht entzündlichen Materialien (z.B. Vorhänge, Papier), Flüssigkeiten (z.B. Benzin) oder Gasen. Es besteht Brand- und Explosionsgefahr!
Dies gilt speziell für aus Akkus austretenden Gasen (etwa bei Bleiakkus). Achten Sie deshalb auf eine entsprechende Belüftung und platzieren Sie Wechselrichter und Akku nicht im gleichen Raum.
Halten Sie den Wechselrichter fern von offenen Brandquellen (z.B. Kerzen), stellen Sie sie nicht auf den Wechselrichter.
Das Produkt muss leicht zugänglich sein, so dass es z.B. im Fehlerfall schnell ausgeschaltet bzw. von der Spannungsquelle getrennt werden kann.
Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen Feldern, Sendeantennen oder HF-Generatoren. Dadurch kann die Steuerelektronik beeinflusst werden.
Stellen Sie z.B. keine mit Flüssigkeit gefüllten Gefäße, Vasen oder Pflanzen auf oder neben das Produkt.
Wenn Flüssigkeiten in den Wechselrichter gelangen, wird er zerstört, außerdem besteht höchste Gefahr eines lebensgefährlichen elektrischen Schlages.
Trennen Sie in diesem Fall das Produkt sofort von der Spannungs-/Stromversorgung. Betreiben Sie das Produkt nicht mehr. Lassen Sie das Produkt von einer Fachwerkstatt prüfen oder entsorgen Sie es umweltgerecht.
Sichern bzw. befestigen Sie den Wechselrichter und alle Kabel z.B. bei der Verwendung in einem Fahrzeug so, dass eine einwandfreie Bedienung des Fahrzeugs gewährleistet ist und sich der Wechselrichter nicht lösen kann.
7.3 Anschluss an eine Gleichspannungsquelle
Tragen Sie keine metallischen oder leitfähigen Materialien, wie z.B. Schmuck (Ketten, Armbänder, Ringe o.ä.) Durch einen Kurzschluss am Akku oder Wechselrichter besteht Verletzungs-, Brand- und Explosionsgefahr.
Verwenden Sie ein geeignetes Anschlusskabel mit einem ausreichend großen Leitungsquerschnitt. Bei zu geringem Leitungsquerschnitt kann das Anschlusskabel heiß werden, es besteht Brandgefahr!
Durch sehr starke Überhitzung könnte außerdem die Isolierung des Anschlusskabels fehlerhaft werden, wodurch ein Kurzschluss entstehen kann. Es besteht Explosionsgefahr durch den Akku!
Halten Sie das Anschlusskabel möglichst kurz.
Je länger das Anschlusskabel ist, umso größer muss der Leitungsquerschnitt sein.
Bevor der Wechselrichter an die Gleichspannungsquelle angeschlossen wird, ist dieser auszuschalten.
Achten Sie beim Anschluss immer auf die richtige Polarität (Plus/+ und Minus/-). Die rote Klemme des Wechselrichters ist der Pluspol (+), die schwarze Klemme ist der Minuspol (-).
Der Wechselrichter sollte nie direkt an eine Gleichspannungsquelle (z.B. ein KFZ-Akku) angeschlossen werden, sondern nur über eine entsprechend dimensionierte Sicherung. Diese Sicherung ist möglichst nahe der Gleichspannungsquelle zu platzieren.
Abhängig von der aus dem Wechselrichter entnommenen Leistung muss die Gleichspannungsquelle (beispielsweise ein KFZ-Akku) einen entsprechend hohen Strom liefern können.
Überprüfen Sie regelmäßig alle Anschlüsse auf festen Sitz und guten elektrischen Kontakt. Hohe Übergangswiderstände verringern nicht nur die Leistungsfähigkeit des Wechselrichters, sondern können zur Überhitzung und einem Brand führen.
Der Wechselrichter darf nicht mit elektrischen Systemen (z.B. einem KFZ) verbunden werden, bei denen der Pluspol geerdet bzw. am Chassis des KFZ angeschlossen ist.
7.4 Netzspannungs-Ausgang
Ziehen Sie einen Netzstecker niemals am Kabel aus der Netzsteckdose des Wechselrichters.
Verbinden Sie den 230 V-Ausgang des Wechselrichters niemals mit einer anderen 230 V-Quelle (z.B. einer Netzsteckdose). Der Wechselrichter darf nicht zur Einspeisung von Netzspannung in eine Haus-Elektroinstallation verwendet werden.
Werden Geräte mit Schutzkontaktstecker an der Netzsteckdose des Wechselrichters angeschlossen, ist ggf. eine Erdung des Wechselrichters vorzunehmen. Hierzu steht ein entsprechender Anschluss am Wechselrichter zur Verfügung (mit Erdungssymbol gekennzeichnet, siehe Symbol rechts).
Die verwendete Erdungsleitung (grün/gelbes Kabel) muss einen Querschnitt von mindestens 6 mm² aufweisen.
7.5 Betrieb
Betreiben Sie den Wechselrichter nicht unbeaufsichtigt.
Berühren Sie niemals die blanken, Strom führenden Kontakte, Anschlussklemmen oder Kabelschuhe auf der Eingangsseite des Wechselrichters.
Auch nach Auslösen der internen Schutzeinrichtung können Teile des Wechselrichters noch unter Spannung stehen!
Das Gehäuse des Wechselrichters erwärmt sich bei Betrieb (abhängig von der Ausgangsleistung). Achten Sie deshalb immer auf eine ausreichende Belüftung des Wechselrichters, decken Sie ihn während dem Betrieb niemals ab. Verschließen Sie niemals die Lüftungsschlitze des Wechselrichters.
Halten Sie einen Mindestabstand von 5 cm um das Gehäuse des Wechselrichters herum zu anderen Geräten ein.
Verwenden Sie den Wechselrichter niemals gleich dann, wenn er von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen zu Funktionsstörungen oder Beschädigungen führen! Außerdem besteht Lebensgefahr durch einen elektrischen Schlag!
Lassen Sie den Wechselrichter zuerst auf Raumtemperatur kommen, bevor Sie ihn anschließen und in Betrieb nehmen. Dies kann mehrere Stunden dauern!
Betreiben Sie den Wechselrichter nur in gemäßigtem Klima, niemals in tropischem Klima. Beachten Sie für die zulässigen Umgebungsbedingungen das Kapitel „Technische Daten“.
Überlasten Sie den Wechselrichter niemals. Trotz der umfangreichen Schutzschaltungen kann ein Defekt oder eine Beschädigung des Wechselrichters bzw. der angeschlossenen Geräte nicht zu 100% ausgeschlossen werden.
Der Wechselrichter ist nicht für den Betrieb in Verbindung mit lebenserhaltenden Medizingeräten zugelassen.
Schalten Sie den Wechselrichter aus und trennen Sie ihn von der Spannungs-/Stromversorgung, wenn Sie ihn nicht mehr benötigen.
In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
Schalten Sie das Produkt aus und trennen Sie es von der Spannungs-/Stromversorgung, wenn Sie es nicht mehr benötigen. Bewahren Sie es an einem sauberen, trockenen, kühlen und für Kinder unzugänglichen Ort auf.
8 Anschluss an die Spannungsquelle
Bevor Sie den Wechselrichter anschließen und in Betrieb nehmen, lesen Sie sich unbedingt die gesamte Bedienungsanleitung durch, beachten Sie speziell das Kapitel „Sicherheitshinweise“.
Schalten Sie den Wechselrichter aus (Schalterstellung „O“).
Soll der Wechselrichter in einem Fahrzeug angeschlossen werden, so schalten Sie die Zündung des Fahrzeugs aus.
Kontrollieren Sie, ob die auf dem Wechselrichter angegebene Eingangsspannung mit der Spannung der von Ihnen verwendeten Spannungsquelle (z.B. ein KFZ-Akku) übereinstimmt.
Ist dies nicht der Fall, dann darf der Wechselrichter nicht an der Spannungsquelle angeschlossen werden.
Abhängig von der aus dem Wechselrichter entnommenen Leistung muss die Gleichspannungsquelle (beispielsweise ein KFZ-Akku) einen entsprechend hohen Strom liefern können.
Beachten Sie, dass der tatsächlich erforderliche Strom durch die Wandlungsverluste im Wechselrichter höher ist (etwa um 20%).
Beispiel:
Am Wechselrichter wird ein Verbraucher mit einer Leistungsaufnahme von 120 W angeschlossen.
Bei einem Wechselrichter mit einer Eingangsspannung von 12 V/DC ergibt sich ein Strom von 10 A. Durch die Wandlungsverluste beträgt der Eingangsstrom 10 A + 20% = 12 A.
Bei einem Wechselrichter mit einer Eingangsspannung von 24 V/DC ergibt sich ein Strom von 5 A. Durch die Wandlungsverluste beträgt der Eingangsstrom 5 A + 20% = 6 A.
Verbinden Sie zuerst die schwarze Anschlussklemme des Wechselrichters über das mitgelieferte Anschlusskabel mit dem Minuspol (-) der Spannungsquelle.
Anschließend verbinden Sie die rote Anschlussklemme des Wechselrichters über das mitgelieferte Anschlusskabel mit dem Pluspol (+) der Spannungsquelle.
Achten Sie beim Anschluss des Wechselrichters immer auf die richtige Polarität, vertauschen Sie die Anschlüsse niemals!
Rote Anschlussklemme = Pluspol (+)
Schwarze Anschlussklemme = Minuspol (-)
Der Wechselrichter sollte nie direkt an eine Gleichspannungsquelle (z.B. ein KFZ-Akku) angeschlossen werden, sondern nur über eine entsprechend dimensionierte Sicherung. Diese Sicherung ist möglichst nahe der Gleichspannungsquelle zu platzieren.
Ein Kurzschluss zwischen den Polen eines Akkus kann nicht nur zu einem Lichtbogen und einem Verschweißen der Anschlusskabel, sondern auch zu einer Explosion führen! Hierdurch besteht nicht nur Brandgefahr, sondern auch höchste Verletzungsgefahr (z.B. durch die Säure in einem Bleiakku).
Gehen Sie deshalb beim Anschluss der Verbindungskabel zwischen Wechselrichter und Akku sehr sorgfältig vor.
Achten Sie darauf, dass die Kabel nicht in sich drehende Teile des Fahrzeugs gelangen können (Lüfter, Keilriemen usw.).
Verwenden Sie zum Anschluss nur die mitgelieferten Kabel oder mindestens gleichwertige Kabel mit einem ausreichenden Leitungsquerschnitt und geeigneten Kabelschuhen.
Sollen längere Kabel eingesetzt werden, sind u.U. Kabel mit einem größeren Leitungsquerschnitt erforderlich. Es gilt: Je größer der Leitungsquerschnitt und je kürzer das Kabel, umso geringer der Spannungsabfall auf der Leitung.
Ein zu hoher Spannungsabfall auf der Leitung kann zu einer vorzeitigen Unterspannungsabschaltung des Wechselrichters führen.
Zum Anschluss der Leitungen an den Klemmen des Wechselrichters sind geeignete Kabelschuhe erforderlich. Das Einklemmen der offenen Kabelenden oder gar ein Verlöten ist nicht zulässig.
Drehen Sie die Schraubklemmen mit der Hand fest, verwenden Sie kein Werkzeug, wenden Sie keine Gewalt an.
Sichern bzw. befestigen Sie den Wechselrichter und alle Kabel z.B. bei der Verwendung in einem Fahrzeug so, dass eine einwandfreie Bedienung des Fahrzeugs gewährleistet ist und sich der Wechselrichter nicht lösen kann.
9 Betrieb
Welche Verbraucher, die mit Netzspannung (230 V/AC, 50 Hz) betrieben werden, lassen sich an einem Wechselrichter anschließen?
Prinzipiell können alle Verbraucher an einem Wechselrichter betrieben werden.
Allerdings haben viele Verbraucher im Einschaltmoment eine höhere Leistungsaufnahme, als auf ihrem Typenschild angegeben. Dies hat bei Anschluss an das öffentliche Stromnetz keine große Bedeutung, da immer entsprechende Leistungsreserven vorhanden sind.
Der Wechselrichter ist in seiner Ausgangsleistung begrenzt. Er kann jedoch kurzzeitig eine Spitzenausgangsleistung liefern, um die hohe Leistungsaufnahme im Einschaltmoment des Verbrauchers abfangen zu können.
Ist die Leistungsaufnahme im Einschaltmoment des Verbrauchers höher als die Spitzenausgangsleistung des Wechselrichters (oder dauert diese zu lange an), so wird der Überlastschutz des Wechselrichters aktiviert. Der Verbraucher kann nicht am Wechselrichter angeschlossen und betrieben werden.
Beispiele:
Ein kleiner kompressorbetriebener Kühlschranks mit einer Nennleistung von ca. 50 W kann im Einschaltmoment für die Dauer von 3 Sekunden die 10fache Leistungsaufnahme haben (500 W), da der Elektromotor anläuft.
Eine Glühlampe mit einer Nennleistung von 60 W kann im Einschaltmoment für die Dauer von 1 Sekunde die 10fache Leistungsaufnahme haben (600 W), da sich der niederohmige Glühwendel aufheizt. Erst bei steigender Temperatur erhöht sich auch der elektrische Widerstand und die Leistungsaufnahme sinkt auf die Nennleistung.
Aufgrund der Vielzahl unterschiedlicher elektrischer Verbraucher kann keine genaue Auflistung gegeben werden, wo Probleme zu erwarten sind.
Problematisch sind beispielsweise Verbraucher mit eingebautem Elektromotor, Kondensatoren in Netzteilen, Geräte mit induktiver Last oder Glühlampen bzw. Heizstrahler.
Nach dem Anschluss des Wechselrichters an die Spannungsquelle (z.B. ein KFZ-Akku) kann der Wechselrichter in Betrieb genommen werden:
Schließen Sie einen Verbraucher an die Netzsteckdose des Wechselrichters an. Die Nennleistung des Verbrauchers (siehe Typenschild auf dem Verbraucher bzw. Bedienungsanleitung) darf die Ausgangsleistung des Wechselrichters nicht überschreiten.
Schalten Sie den Wechselrichter über den Ein-/Ausschalter ein (Schalterstellung „I“).
Bei korrektem Anschluss leuchtet nun die „Power“-LED und zeigt dadurch den korrekten Betrieb des Wechselrichters an. Die beiden angeschlossenen Verbraucher sind betriebsbereit.
Bei einer Überlast, einer Übertemperatur oder einer Unterspannungserkennung leuchtet die „Fault“-LED auf.
Zum Ausschalten des Wechselrichters bringen Sie den Ein-/Ausschalter in die Schalterstellung „O“.
10 Schutzfunktionen
10.1 Unterspannungsschutz
Der Wechselrichter gibt einen Alarmton aus, wenn die Eingangsspannung unter einen bestimmten Wert fällt:
12 V-Wechselrichter: Spannung fällt unter 10,5 V/DC (Toleranz ±0,5 V/DC)
24 V-Wechselrichter: Spannung fällt unter 21,0 V/DC (Toleranz ±0,5 V/DC)
Sinkt die Eingangsspannung weiter ab, so wird der Wechselrichter und der angeschlossene Verbraucher abgeschaltet. Dies schützt beispielsweise einen KFZ-Akku, der zum Betrieb des Wechselrichters verwendet wird, vor einer schädlichen Tiefentladung.
12 V-Wechselrichter: Spannung fällt unter 10,0 V/DC (Toleranz ±0,5 V/DC)
24 V-Wechselrichter: Spannung fällt unter 20,0 V/DC (Toleranz ±0,5 V/DC)
Erkennt der Wechselrichter eine Unterspannung, leuchtet die „Fault“-LED auf. Schalten Sie in diesem Fall den Wechselrichter über den Ein-/Ausschalter ab.
10.2 Überspannungsschutz
Der Wechselrichter schaltet sich und den angeschlossenen Verbraucher ab, sobald die Eingansspannung zu hoch ist.
12 V-Wechselrichter: Spannung steigt über 15,0 V/DC (Toleranz ±0,5 V/DC)
24 V-Wechselrichter: Spannung steigt über 30,0 V/DC (Toleranz ±0,5 V/DC)
Erkennt der Wechselrichter eine Überspannung, leuchtet die „Fault“-LED auf. Schalten Sie in diesem Fall den Wechselrichter über den Ein-/Ausschalter ab. Kontrollieren Sie die Spannungsquelle.
10.3 Überlastschutz
Der Wechselrichter schaltet sich vorübergehend ab, wenn der am Ausgang angeschlossene Verbraucher eine zu hohe Leistungsaufnahme hat. Wird die Leistungsaufnahme reduziert, schaltet sich der Wechselrichter automatisch ein.
Bei Überlast leuchtet die „Fault“-LED auf. Schalten Sie den Wechselrichter über den Ein-/Ausschalter ab und beseitigen Sie die Ursache der Überlast.
10.4 Übertemperaturschutz
Durch die Wandlung der Eingangsspannung in die Netzspannung und die dabei auftretenden Wandlungsverluste entsteht prinzipbedingt Wärme. Ein integrierter Lüfter hilft, die Elektronik des Wechselrichters zu kühlen.
Abhängig von der Leistungsaufnahme des angeschlossenen Verbrauchers bzw. der Umgebungstemperatur kann es zu einer Überhitzung des Wechselrichters kommen.
In diesem Fall schaltet sich der Wechselrichter selbst aus. Nachdem sich der Wechselrichter ausreichend abgekühlt hat, schaltet er sich wieder ein.
Erkennt der Wechselrichter eine Übertemperatur, leuchtet die „Fault“-LED auf.
10.5 Verpolungsschutz
Wird die Polarität des Eingangs beim Anschluss vertauscht, so funktioniert der Wechselrichter nicht und er lässt sich nicht einschalten.
Achten Sie beim Anschluss immer auf die richtige Polarität:
Rote Anschlussklemme = Pluspol (+)
Schwarze Anschlussklemme = Minuspol (-)
11 Wartung und Reinigung
Das Produkt ist für Sie wartungsfrei, zerlegen Sie es deshalb niemals.
Lassen Sie eine Reparatur ausschließlich von einer Fachkraft bzw. Fachwerkstatt durchführen, andernfalls besteht die Gefahr der Zerstörung des Produkts, außerdem erlischt die Zulassung und die Gewährleistung/Garantie.
Die eingebaute Gerätesicherung darf nur von einer Fachkraft ausgetauscht werden.
Vor einer Reinigung ist das Produkt auszuschalten und von der Spannungs-/Stromversorgung zu trennen. Stecken Sie auch die angeschlossenen Verbraucher ab.
Reinigen Sie das Produkt nur mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Verwenden Sie keine Reinigungsmittel, das Gehäuse und die Beschriftung kann dadurch angegriffen werden.
Staub kann mit einem sauberen weichen Pinsel und einem Staubsauger leicht entfernt werden.
12 Beseitigung von Störungen
Wechselrichter lässt sich nicht einschalten, „Power“-LED leuchtet nicht
Der zum Betrieb verwendete Akku ist leer. Schließen Sie den Wechselrichter an einem anderen, voll geladenen Akku an.
Die Polarität wurde beim Anschluss vertauscht. Kontrollieren Sie die Verkabelung.
Die Kabelverbindungen zum Akku sind nicht korrekt, z.B. ist das Anschlusskabel nicht festgeschraubt. Drehen Sie die Verschraubungen der Anschlussklemmen fest.
Der Wechselrichter funktioniert nur mit einem Verbraucher mit niedriger Leistungsaufnahme
Das Anschlusskabel zum Akku ist zu lang oder der Leitungsquerschnitt ist zu gering. Tauschen Sie das Anschlusskabel gegen ein kürzeres aus; verwenden Sie ein Kabel mit einem größeren Leitungsquerschnitt.
Die angeschlossenen Verbraucher haben eine zu hohe Leistungsaufnahme für den Wechselrichter.
Die angeschlossenen Verbraucher haben eine zu hohe Leistungsaufnahme im Einschaltmoment.
Die angeschlossenen Verbraucher arbeiten nicht und die „Fault“-LED leuchtet.
Die Verbraucher haben eine zu hohe Leistungsaufnahme für den Wechselrichter, der Überlastschutz wurde aktiviert.
Die Verbraucher haben eine zu hohe Leistungsaufnahme im Einschaltmoment, der Überlastschutz wurde aktiviert.
Es ist ein Alarmton hörbar.
Die Unterspannungserkennung wurde aktiviert. Der Akku, der zur Spannungs-/Stromversorgung des Wechselrichters verwendet wird, ist leer. Schließen Sie den Wechselrichter an einem anderen, voll geladenen Akku an.
Der Übertemperaturschutz wurde aktiviert. Schalten Sie den Wechselrichter aus und lassen Sie ihn ausreichend abkühlen.
Kontrollieren Sie, ob der Wechselrichter ausreichend belüftet ist.
Betreiben Sie den Wechselrichter in einer kühleren Umgebung.
Schließen Sie einen Verbraucher mit einer geringeren Leistungsaufnahme an. Wenn an beiden Ausgängen des Wechselrichters je ein Verbraucher angeschlossen ist, so entfernen Sie testweise einen der beiden vom Wechselrichter.
Betriebsdauer ist zu kurz.
Verwenden Sie einen Akku mit größerer Kapazität.
Der Akku ist nicht voll geladen. Trennen Sie den Akku vom Wechselrichter und laden Sie ihn vollständig auf.
Der Akku ist alt/verbraucht, ersetzen Sie ihn durch einen neuen Akku.
13 Entsorgung
Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.
Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.
Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.
Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):
in unseren Conrad-Filialen
in den von Conrad geschaffenen Sammelstellen
In den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen
Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.
Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.
14 Technische Daten
| Best.-Nr. 1277820, 1277821, | 1277822 | 1277827, 1277832, 1277836 |
| Nenn-Eingangsspannung 12 V/DC | 24 V/DC | |
| Ausgangsspannung 230 V/AC, 50 Hz | ||
| Signal-Ausgangsform Echte Sinuswelle | ||
| Dauer-Ausgangsleistung 1000 W | ||
| Spitzen-Ausgangsleistung 2000 W (kurzzeitig) | ||
| Wirkungsgrad bei Nennlast >85% | ||
| Stromaufnahme ohne Last <1 A | ||
| Kühlung Eingebauter Lüfter | ||
| Eingänge Schraubklemmen | ||
| Ausgänge 1x Schutzkontakt-Steckdose (230 V/AC, 50 Hz) | ||
| Kabelquerschnitt 10 mm2 | ||
| Unterspannungs-Alarm | 10,5 ±0,5 V/DC | 21,0 ±0,5 V/DC |
| Unterspannungs-Abschaltung | 10,0 ±0,5 V/DC | 20,0 ±0,5 V/DC |
| Überspannungs-Abschaltung | 15,0 ±0,5 V/DC | 30,0 ±0,5 V/DC |
| Überlastschutz | ja | |
| Übertemperaturschutz | ja | |
| Verpolungsschutz | ja | |
| Kurzschlussschutz | ja | |
| Umgebungsbedingungen | Temperatur: 0 °C bis +60 °C, Luftfeuchte 20% bis 85% relativ, nicht kondensierend | |
| Abmessungen | 335 x 152 x 72 mm (L x B x H) | |
| Gewicht | ca. 3100 g | |
1 Table of Contents
Dieses Symbol kennzeichnet auf dem Wechselrichter eine Anschlussklemme für Erdpotential.
14 Technische gegevens
