SWD30012 - Wechselrichter VOLTCRAFT - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts SWD30012 VOLTCRAFT als PDF.
| Produkttyp | Wechselrichter |
| Marke | Voltcraft |
| Modell | SWD30012 (SWD-300/12) |
| Nenneingangsspannung | 12 V/DC |
| Eingangsspannungsbereich | 11 - 15 V/DC |
| Maximaler Eingangsstrom | 31 A |
| Ausgangsspannung | 230 V ± 2 %, 50 Hz ± 1 % |
| Dauerausgangsleistung | 300 VA |
| Maximale Ausgangsleistung (2 s) | 600 VA |
| Typischer Wirkungsgrad | 90 % |
| USB-Ausgang | 5 V/DC, 500 mA |
| Abmessungen (L x B x H) | 263 x 164 x 88 mm |
| Gewicht | 1,8 kg |
| Betriebstemperatur (bis 66 % Last) | -25 bis +60 °C |
| Betriebstemperatur (bis 100 % Last) | -25 bis +40 °C |
| Verpolungsschutz | Ja, verhindert Inbetriebnahme |
| Unterspannungsschutz (Tiefentladung) | Ja, einstellbarer Schwellwert 9,0 bis 11,5 V |
| Überspannungsschutz | Ja, Auslösung bei 16 V |
| Kurzschluss- und Überlastschutz | Ja, mit automatischem Neustart |
| Thermischer Schutz | Ja, mit gesteuertem Lüfter |
| Standby-Funktion | Ja, einstellbar über DIP-Schalter |
| Optionale Fernbedienungen | FB-01 SWD (kabelgebunden), FB-02 SWD (LCD kabelgebunden), FB-03 SWD (LCD kabellos) |
| Wartung | Reinigung mit einem trockenen, antistatischen und fusselfreien Tuch |
| Reparaturen | Nur durch qualifiziertes Fachpersonal |
Häufig gestellte Fragen - SWD30012 VOLTCRAFT
Benutzerfragen zu SWD30012 VOLTCRAFT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Wechselrichter kostenlos im PDF-Format! Finden Sie Ihr Handbuch SWD30012 - VOLTCRAFT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SWD30012 von der Marke VOLTCRAFT.
BEDIENUNGSANLEITUNG SWD30012 VOLTCRAFT
Sinus-Wechselrichter SWD-Serie
BEDIENUNGSANLEITUNG
Seite 4 - 20
Best.-Nr. / Item-No. / N° de commande / Bestnr.:
51 31 24 SWD-300/12
51 31 25 SWD-300/24
51 31 26 SWD-600/12
51 31 27 SWD-600/24
51 31 28 SWD-1200/12
51 31 29 SWD-1200/24
51 31 31 SWD-2000/12
51 31 32 SWD-2000/24
CE
Version 10/10
These Bedienungsanleitung gehört zu diesen Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie theses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auflistung der Inhalte finds in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 4.
Sehr geehrter Kunde,
mit diesen Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihr denken möchten.
Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworbEN, die sich auf dem Gebiet der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.
Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ohnen zuverlässige Technologie zu einem außergewöhnlich gänstigen Preis-/Leistungsverhältnis.
Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und gute Zusammenarbeit.
Viel Spaß mit Ihr hem neuen Voltcraft®-Produkt!
Inhaltsverzeichnis
Einführung 4
Bestimmungsgemäß Verwendung 5
Einzelteilbezeichnung 6
Sicherheits- und Gefahrenhinweise 7
Funktionsbeschreibung 10
DC-Anschluss 10
Inbetriebnahme 12
StandBy-Betrieb 12
USB-Spannungsausgang 13
Schutzfunktionen 13
Verpolungsschutz 13
Uberspannungsabschaltung 13
Unterspannungssabschaltung (Tiefentladeschutz) 13
Temperaturschutzschaltung 14
Uberlastabschaltung 14
Fernbedienung 15
Adresseneinstellung 15
Entsorgung 16
Wartung und Reinigung 16
Behebung von Störungen 17
Technische Daten 19

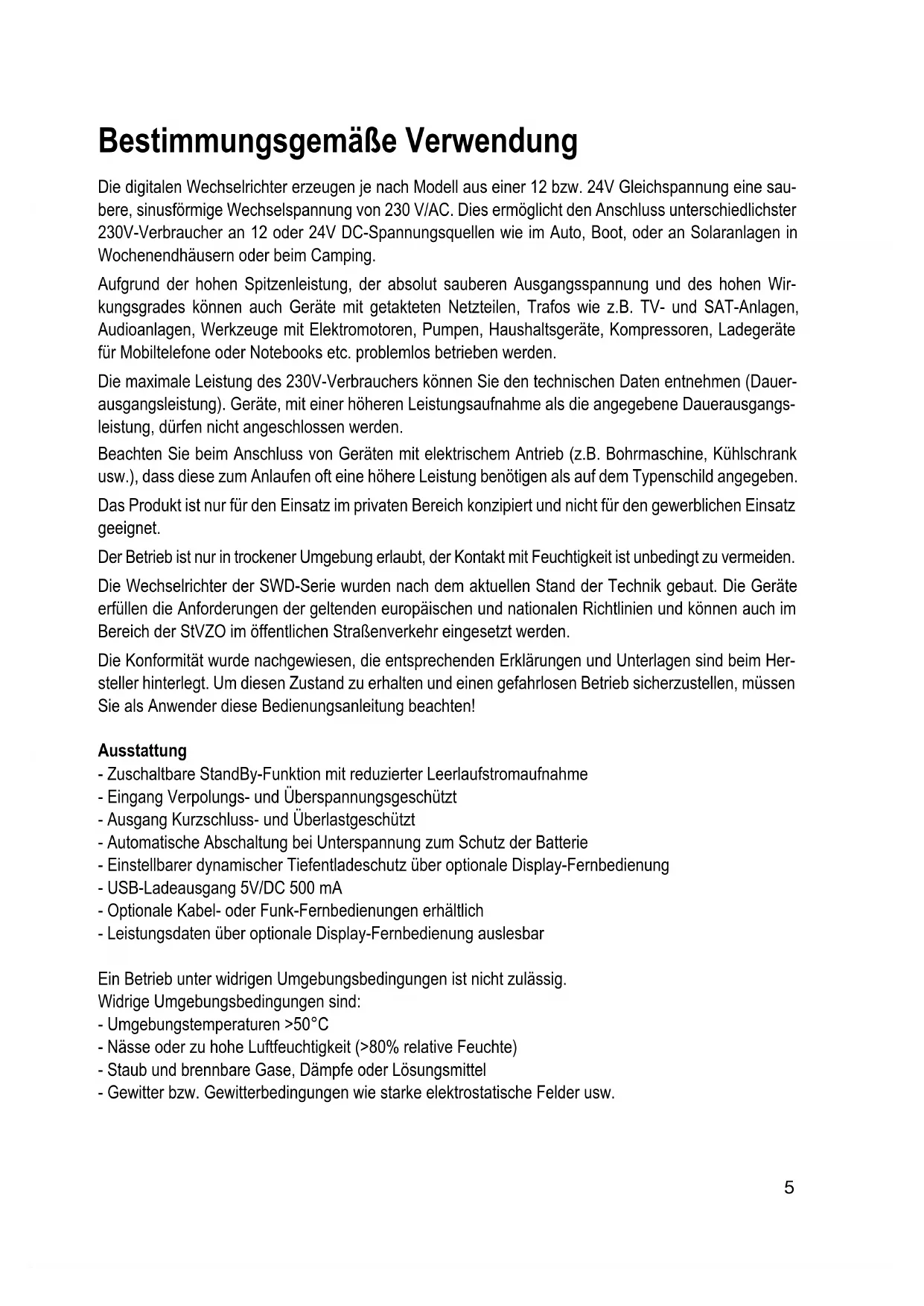

Bestimmungsgemäß Verwendung
Die digitalen Wechselrichter erzeugen je nach Modell aus einer 12 bzw. 24V Gleichspannung eine saubere, sinusförmige Wechselspannung von 230 V/AC. Dies erhögt den Anschluss unterscheidlichster 230V-Verbraucher an 12 oder 24V DC-Spannungsquellen wie im Auto, Boot, oder an Solaranlagen in Wochenendhäusern oder beim Camping.
Aufgrund der hohen Spitzenleistung, der absolut sauberen Ausgangsspannung und des hohen Wirkungsgrades können auch Geräte mit getakteten Netzeileten, Trafos wie z.B. TV- und SAT-Anlagen, Audioanlagen, Werkzeuge mit Elektromotoren, Pumpen, Haushaltsgeräte, Kompressoren, Ladegeräte für Mobiletelefone oder Notebooks etc. problemos betriebenen werden.
Die maximale Leistung des 230V-Verbrauchers konnen Sie den technischen Daten entnehmen (Dauerausgangsleistung). Geräte, mit einer higheren Leistungsaufnahme als die angegebene Dauerausgangs-leistung, * dürfen nicht angeschlossen werden .
Beachten Sie beim Anschluss von Geräten mit elektrischem Antrieb (z.B. Bohrmschine, Kühlschrank usw.), dass diese zum Anlaufen oft eine höhere Leistung benötigen als auf dem Typenschild angegeben.
Das Produkt ist nur für den Einsatz im privaten Bereich konzipiert und nicht für den gewerblichen Einsatz geeignet.
Der Betrieb ist nur in trockener Umgebung erlaubt, der Kontakt mit Feuchtigkeit ist unbedingt zu vermeiden.
Die Wechselrichter der SWD-Serie wurden nach dem aktuellen Stand der Technik gebaut. Die Geräte erfüllen die Anforderungen der geltenden europäischen und nationalen Richtlinien und können auch im Bereich der StVZO im öffentlichen Straβenverkehr eingesetzt werden.
Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb saferzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!
Ausstattung
- Zuschaltbare StandBy-Funktion mit reduzierter Leerlaufstromaufnahme
- Eingang Verpolungs- und Überspannungsgeschützt
-Ausgang Kurzschluss- und Überlastgeschützt - Automatische Abschaltung bei Unterspannung zum Schutz der Batterie
- Einstellbarer dynamischer Tiefentladeschutz über optionale Display-Fernbedienung
- USB-Ladeausgang 5V/DC 500 mA
- Optionale Kabel- oder Funk-Fernbedienungen erhältlich
- Leistungsdaten über optionale Display-Fernbedienung auslesbar
Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig.
Widrige Umgebungsbedingungen sind:
- Umgebungstemperaturen >50^
- Nässe oder zu hohe Luftfeuchigkeit (>80% relative Feuchte)
- Staub und brennbare Gase, Dämpfe oder Lösungsmittel
- Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung theses Produktes, außerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!
Die Sicherheitshinweise sind unbedingt zu beachten!
Einzelteilbezeichnung
(siehe Ausklappseite)
1 Befestigungsbügel
2 DC-Eingang Minuspol,“ fur 12 oder 24 V
3 DC-Eingang Pluspol, ^+ fur 12 oder 24 V
4 DIP-Schalter für Betriebseinstellungen
1 Nicht beegt,
2 StandBy-Funktion
3 und 4 Adresse für LCD-Fernbedienung
5 Anschluss 1 für Display-Fernbedienung FB-02 SWD oder FB-03 SWD
6 Anschluss 2 für Display-Fernbedienung FB-02 SWD oder FB-03 SWD
7 Anschluss für Kabel-Fernbedienung FB-01 SWD
8 USB-Ladeausgang 5V/DC max. 500mA
9 LED Kontrollanzeige für DC-Eingang
10 LED Kontrollanzeige für AC Ausgang
11 Ein-/Aus-Schalter
12 Klappbare Schutzabdeckung fur Netz-Steckdose
13 AC-Ausgang (230 V-Netzsteckdose)
14 Lufungsöffnungen
Sicherheits- und Gefahrenhinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden und bei Sach-oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung!
Dieses Gerät hat das Werk in Sicherheitstechnisch einwandfrei den Zustand verlassen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb saferzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. Folgende Symbole gilt es zu beachten:
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das „Hand“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.
Dieses Gerät ist CE-konform und erfüllt die erforderlichen nationalen und europäischen Richtlinien.
Erdpotential
Nur zur Verwendung in trockenen Innenbereichen
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.
Elektrogeräte und Zubehör sind keine Spielzeuge und gehören nicht in Kinderhändel! Stellen Sie sich, dass das Gerät zu jeder Zeit kindersicher betrieben und gelagert wird.
In Schulen und Ausbildungseinrichtungen, Hobby- und Selfsthilfewerkstätten ist der Umgang mit Elektrageräten durch geschultes Personal verantwortlich zu überwachen.
Unterbrechen Sie bei Arbeiten am Wechselrichter immer die Stromversorgung!
Achten Sie darauf, dass ihre Höhe, Schuhe, Kleidung, der Boden und das Gerät unbedingt trocken sind.
Beim Öffnen von Abdeckungen oder entfernen von Teilen, außer wenn dies von Hand möglich ist, konnen spannungsführende Teile freigelegt werden.
Vor einem Öffnen, muss das Gerät von allen Spanningsquellen getrennt werden.
Kondensatoren im Gerät können noch geladen sein, selbst wenn das Gerät von allen Spannungsquellen getrennt wurde.
Vermeiden Sie plötzliche Temperaturunterschiede! Dabei kann es im Geräteinneren zu Kondenswasserbildung kommt! In dieser Fall muss das Gerät vor Inbetriebnahme mindestens eine Stunde an einem gut belüfteten Ort an die neue Umgebungstemperatur angepasst werden.
Der Wechselrichter erwartt sich bei Betrieb; Achten Sie auf eine ausreichende Belüftung. Lüftungs-schlitze dürfen nicht abgedeckt werden!
Wechselrichter und die angeschlossenen Verbraucher dürfen nicht unbeaufsichtigt betrieben werden.
Sorgen Sie für eine ausreichende Belüftung des Wechselrichters und der Batterien. Batteriedämpfe können durch den Wechselrichter entzündet werden. Daherarf die Batterie und der Wechselrichter nur in getrennte Räume eingebaut werden.
Verbinden Sie den 230V-Ausgang vom Wechselrichter nicht mit einer anderen 230V-Quelle.
Der Wechselrichter ist nicht für die Anwendung an Menschen und Tieren sowie für lebenserhaltende Medizingeräte zugelassen.
Setzen Sie das Gerät keinen mechanischen Beanspruchungen aus. Bereits der Fall aus geringer Höhe kann das Gerät beschädigen. Vibrationen und direktes Sonnenlicht sind zu vermeiden.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
-das Gerat sightbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeiten und
- nach längerer Lagerung unter umgūnstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.
Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln bzw. in den Bedienungsanleitungen der angeschlossenen Geräte.
Achten Sie darauf, dass nach Auslösen der Schutzeinrichtung (Sicherung) Teile des Wechselrichters unter Spannung bleiben!
Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt. Lassen Sie das Gerät in thisem Fall vor Wiederinbetriebnahme von geschulten Fachkräften überprüfen.
Wenn Sie Beschädigungen feststellen, soarf das Gerät nicht mehr betrieben werden. Bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.
Wenn das Anschlusskabel beschädigt ist, müssen Sie es ersetzen, um Gefährdungen zu vermeiden. Verwenden Sie nur ausreichend dimensionierte Anschlusskabel (siehe technische Daten).
Reparaturen am Gerät)dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparatur konnen erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an unsere Serviceabteilung.
Benutzen Sie das Gerät nicht auf freißen Oberflächen. Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt werden. Schützen Sie den Wechselrichter vor Hitze! Sollte der Wechselrichter aufgrund zu hoher Umgebungstemperatur zu warm werden, schaltet der Überhitzungsschutz das Gerät ab um Folgeschäden zu vermeiden. Warten Sie in thisem Fall bis das Gerät abgekühlt ist.
Sichern bzw. Befestigen Sie das Gerät bei der Verwendung im Fahrzeug so, dass eine einwandfrei Bedienung des Fahrzeugs gewährleistet ist.
Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind. Nehmen Sie das Gerät nie mit nassen Händen in Betrieb.
Betreiben Sie das Gerät nur unter Aufsicht.
Montieren Sie das Gerät nur auf schwer bzw. nicht entflammbaren Oberflächen.
Betreiben Sie Leuchtstoffrähren nur dann mit diesen Wechselrichter, wenn diese mit einem elektronischen Starter oder einem elektronischen Vorschaltgerät ausgestellt sind. Der Betrieb mit herkömmlichen Startern kann zu erheblichen Schäden am Wechselrichter führen.
AC-Ausgänge mehrerer Stromquellen dürfen nicht parallel angeschlossen werden! Es dürfen keine AC Generatoren oder Netzspannung an den AC Ausgang des Wechselrichters angeschlossen werden. Dieses führt zur sofortigen Zerstörung des Wechselrichters!
Halten Sie den Wechselrichter und Bleiakkus fern von Zündquellen oder offenem Feuer! Es besteht Explosionsgefahr!
Der Wechselrichter führ am Ausgang 230V/AC. Auch in ausgeschaltetem Zustand konnen durch geladene Kondensatoren kurzzeitig noch 230V/AC am Ausgang anliegen. Öffnen Sie niemals den Wechselrichter! Im Inneren des Gerätes konnen auch nach dem trennen von der Batterie noch gefährliche Spannungen vorhanden sein. Service und Reparaturen dürfen deshalb nur von autorisierte Fachkräften ausgeführrt werden.
Bei unsachgemäßem Zusammenbau können selbst am geschlossenen Gerät gefährliche Berührungsspannungen entstehen!
Batteriehinweise
Blei-Batterien stellen bei nicht sachgemäßem Gebrauch eine große Gefahr für Menschen, Tiere und Umwelt dar. Beachten Sie stets die Sicherheitshinweise des Batterieherstellers!
Blei-Batterien enthalten aggressive atzende Säuren. Vermeiden Sie Haut- und Augenkontakt mit Flüssigkeiten aus der Batterie! Zerlegen Sie Blei-Batterien niemals! Waschen Sie betroffene Hautpartien gründlich mit Wasser und Seite ab. Ist Säure ins Auge gelangt, waschen Sie these sofort unter fließendem, klarem und kaltem Wasser aus! Suchen Sie danach sofort einen Arzt auf! Ist Säure auf ihre Kleidung gelangt, so waschen Sie diese sofort mit viel Wasser und Seite aus!
Beachten Sie die Sicherheitshinweise des Akkuherstellers.
Funktionsbeschreibung
Die Wechselrichter der SWD-Serie sind moderne, mikroprozessorgesteuerte Geräte, die zur mobilen Stromversorgung entwickelt wurden. Die Wechselrichter setzen je nach Typ eine 12 bzw. 24 V/DC-Eingangsspannung in eine höhere AC-Ausgangsspannung um und ermöglichen somit den Betrieb von herkömmlichen 230V/AC-Verbrauchern unterwegs.
These Geräte bieten eine echte Sinus Wechselspannung, womit auch so genannte schwierige Verbraucher wie PCs, TV-Anlagen und Geräte mit Transformatoren oder Motoren problemlos betrieben werden können. Alle Geräte der SWD-Serie sind mit allen erforderlichen Sicherheitsmerkmalen, die einem zeitgemäßen Produkt entsprechen, ausgestattet.
Ausstattungsmerkmale
- Echte 230V/AC 50Hz Sinus Ausgangsspannung
- Galvanisch getrennt
- Hoher Wirkungsgrad
- StandBy Funktion
- Leistungs- und temperaturgesteuerter Lüfter
- Softstartfunktion für Verbraucher mit hohem Einsatzstrom
- Verschiedene Fernbedienungen als Zubehör erhältlich
- Überspannungsabschaltung
- Einstellbarer, dynamischer Tiefentladeschutz über optionale Display-Fernbedienungen
- Uberlastmanagement
-Kurzschlussabschaltung - Verpolungsschutz
- Temperaturschutzschaltung
DC-Anschluss
Verwenden Sie für den Anschluss der DC-Leitung nur möglichst kurze Kabel mit ausreichendem Querschnitt und achtEN Sie auf einen gute Kontakt, sowohl an der Batterie als auch am Wechselrichter.
Zudünne oder lose Verbindungen konnen aufgrund von Überhitzung zu einem Brand führen!
Der Betriebsschalter (11) an der Frontseite des Gerätes muss auf „AUS" (Position 0) stehen.
Direkt an der Batterie muss eine Hochstromsicherung eingebaut werden. Fehlt diese Sicherung, kann es im Falle eines Kurzschlusses der beiden Anschlusskabel zu einem Brand führen.
Durch das Aufladen der großen Kondensatoren im inneren des Wechselrichters kann beim Anschlieben der Sicherung ein Funke entstehen. Das ist vollkommen unbedenklich.
Die Eingangsspannungarf den angegebenen Bereich (siehe technische Daten) nicht überschreiben!
Bei verpoltem Anschluss{lsst sich der Wechselrichter nicht in Betriebnehmen. SchlieBen Sie ihn polungsrichtig an.
Der DC-Anschluss und die Zuleitung müssen für den maximalen Eingangsstrom des Wechselrichters (siehe technische Daten) ausgelegt sein.
Da beim Betrieb des Wechselrichters hohe Strome über die Anschlussleitungen fließen (siehe technische Daten), müssen die Anschlussleitungen entsprechend dimensioniert werden.
Es gilt je dicker und kürzer die Anschlussleitung,arto geringer ist der Spanningsabfall auf der Leitung.
Ein zu hoher Spannungsabfall kann zu einer Unterspannungsabschaltung (UVP) des Wechselrichters führen, obwohl die Batterie ausreichend Versorgungsspannung liefert. Daher ist es wichtig, die Anschlussleitung so kurz wie möglich zu halten.
Für die Geräte werden mindestens folgende Leitungsquerschnitte besteht:
| Leitungsquerschnitt bei Leitungsquerschnitt bei Kabelänge bis 2 m Kabellänge bis 3 m | ||
| SWD-300 16 mm | 2 | 16 mm² |
| SWD-600 16 mm | 2 | 16 mm² |
| SWD-1200 25 mm | 2 | 35 mm² |
| SWD-2000 35 mm | 2 | 50 mm² |
Es wird dringend empfohlen, die Anschlussleitungen an der Batterie mit einer separaten Sicherung abzusichern um Beschädigungen der Batterie durch Kurzschlüsse der Anschlussleitungen (durchgescheuerte Kabel o.a.) zu vermeiden. Die Sicherung muss für den max. DC-Eingangsstrom des Wechselrichters ausgelegt sein.
Durch die hohen Strome muss eine einwandfrei Verbindung der Anschlusskabel mit der Batterie und dem Wechselrichter gewährleistet sein.
Wir empfehlen nur die optional angebotenen Anschlussleitungen zu verwenden.
Schalten Sie den Wechselrichter vor dem Anklemmen an die Batteriespannung unbedingt aus. Hierzu stellen Sie den Schalter (11) in Position „0" (Aus).
Der Anschluss des Wechselrichters an die Versorgungsspannung erfolgt über die beiden Eingangsklemmen (2 und 3). Der Pluspol der Batterie muss mit der Eingangsklemme e + ^e (3),der Minuspol der Batterie muss mit der Eingangsklemme e - ^e ,(2) verbunden werden.
Achten Sie unbedingt auf eine feste und sichere Verbindung der Anschlussleitungen an der Batterie als auch am Wechselrichter. Eine schlechte Verbindung führt zu hohen Übergangswiderständen und darauf resultierend zu einer Überhitzung.
Inbetriebnahme
Bedieren Sie während der Fahrt keine Geräte, die an den Wechselrichter angegeschlossen sind.
Nach dem Anschluss an die Batterie kann der Wechselrichter in Betrieb genommen werden.
Schlieben Sie einen Verbraucher mit passender Nennleistung an die Ausgangssteckdose (13) an.
Schalten Sie den Wechselrichter am Betriebsschalter (11) ein. Schalterstellung „1" (Ein). Bei korrektem Anschluss leucht den beiden Anzeigen (9) und (10) und zeigt dadurch den korrekten Betrieb an.
LED-Kontrollanzeigen
Die grünen LED Kontrollanzeigen 9 (DC Eingang) und 10 (AC Ausgang) liefern Ohnen wichtige Informationen über den Betriebszustand Ihres Wandlers. Die beiden LEDs fonctionieren abhängig voneinander. D.h. Eine Störung im DC Eingangsbereich hat direkten Einfluss auf die Funktion des AC Ausgangs; bzw. beeinflusst eine Störung im Ausgangsbereich direkt die Funktion des Eingangs.
| Betriebszustand/ Störungsanzeigen LED 9 (DC-Eingang) LED 10 (AC-Ausgang) | ||
| Gerät ist eingeschaltet und betriebsbereit Leuchtet Leuchtet | ||
| Vorwarnung für Tiefentladeschutz Langsames Blinken Leuchtet | ||
| Abschaltung wegen Tiefentladeschutz Schnelles Blinken Schnelles Blinken | ||
| Überspannung am Eingang Schnelles Blinken Schnelles Blinken | ||
| Kurzschluss oder Überlast am Ausgang Schnelles Blinken Schnelles Blinken | ||
StandBy-Betrieb
Im StandBy-Betrieb wird der Wechselrichter abgeschaltet und prüft im Intervall von ca. 20 s ob am Ausgang eine Last >10 Watt vorhanden ist. Dies reduziert die Eigenstromaufnahme und entlastet die angeschlossene DC-Stromquelle.
Wird eine Last >10 Watt erkannt, schaltet der Ausgang in den Normalbetrieb um. Nachdem der Verbraucher abgeschalte wurde, befindet sich der Wechselrichter wieder automatisch im StandBy-Modus.
Um diesen Modus zu aktivieren, stellen Sie am DIP-Schalter (4) den kleinen Schalter Nr.2 in Position „ON". Der Schalter zeigt damit nach unten.
Um diese Funktion abzuschalten, stellen Sie den kleinen Schalter Nr. 2 nach oben. Der Wechselrichter befindet sich wieder im Dauerbetrieb.
USB-Spannungsausgang
Am Wechselrichter können verschiedene USB-versorgte Standard-Kleingeräte wie MP3-Player, Handys etc. direkt angeschlossen und geladen werden. Der USB-Ausgang ist nur aktiv, wenn der Wechselrichter in Betrieb ist.
Stecken Sie den USB-Kleinverbraucher in die USB-Buchse (8) und schalten den Wechselrichter ein.
Der USB-Ausgang dient nur zur Versorgung von USB-Kleingeräten. Eine Datenübermittlung erfolgt nicht.
Schutzfunktionen
Der Wechselrichter ist mit umfangreichen Schutzfunktionen ausgestattet, welche einen sicheren Betrieb gewährleisten und den Wechselrichter, die Batterie und den angeschlossenen Verbraucher schützen.
Verpolungsschutz
Wird die Polarität des Einganges beim Anschluss vertauscht,{lsst sich der Wechselrichter nicht in Betriebnehmen.Schalten Sie den Wechselrichter aus und kontrollieren Sie die korrekte Polarität. Schlieben Sie den Wechselrichter polungsrichtig an.Der Wechselrichter kann nach korrektem Anschluss wieder in Betrieb genommen werden.
Überspannungssellschaft
Der Wechselrichter schaltet den Ausgang automatisch ab, sobald die Eingansspannung den erlaubten Bereich (siehe technische Daten) überschreitet. Diese Abschaltung wird durchchnell blinkende LED-Anzeigen signalisiert.
Sinkt die Eingangsspannung auf den erlaubten Spannungswert, schaltet sich der Wechselrichter automatisch wieder ein.
Unterspannungsabschaltung (Tiefentladeschutz)
Der Wechselrichter schaltet den Ausgang automatisch aus, sobald die Eingangsspannung den erlaubten Bereich (siehe technische Daten) unterschreiben.
Bevor der Ausgang jedoch abgeschelt wird, erfolgt eine langsam blinkende Warnanzeige an LED (9). Sinkt die Eingangsspannung weiter und erreicht den Abschaltwert, wird der Ausgang abgeschelt. Diese Abschaltung wird durch schnell blinkende LED-Anzeigen (9) und (10) signalisiert.
Die Unterspannungsabschaltung spricht im Regelfall bei leeren Batterien an. Es genugt in den meisten Fälle die Batterie nachzuladen. Wird die Wiedereinschaltschwelle erreicht, schaltet der Wechselrichter wieder in den Normalbetrieb.
Die Unterspannungsabschaltung erfolgt dynamisch. Die eingestellte Abschalschwelle wird bei higherer Last automatisch um bis zu 1,0 V gesenkt. DiesGLEicht kürzere Betriebszeiten bei spannungsweicheren Stromquellen wieder aus.
Die Spannungsschwelle der Unterspannungsabschaltung ist werkseitig eingestellt, kann aber mit einer optionalen Display-Fernbedienung (z.B. FB-02 SWD oder FB-03 SWD) individuell eingestellt werden. Die Einstellung wird in der Bedienungsanleitung der Fernbedienung beschreiben.
Die Wiedereinschalschwelle ist werkssheit fest eingestellt und kann nicht geändert werden
Temperaturschutzschaltung
Der Wechselrichter ist mit einem leistungs- und temperaturgesteuerten Gerätelufter ausgestellt. Ist die Temperatur im Geräteinneren zu hoch, schaltet der Wechselrichter aus Sicherheitsgründen automatisch den Ausgang ab. Schalten Sie den Wechselrichter nicht aus und halten Sieihn erst auf normale Betriebstemperatur kommt. Der Ausgang wird automatisch wieder aktiviert.
Überlastabschaltung
Der Wechselrichter schaltet sich automatisch aus, wenn eine Überbelastung vorliegt. Eine Überbelastung kann durch Überschreiben der Dauerleistung, der Stromaufnahme oder auch durch einen Kurzschluss am Ausgang auftreten.
Der Wechselrichter ist mit einem automatischen Wiederanlauf (Softstart) nach Überlastung ausgestellt. Diese Wiederanlauf ist entsprechend bei Verbrauchern mit hoher Einschaltleistung sinnvoll. Gelingt der Neustart auch nach wiederholten Versuchen nicht, so ist der Verbraucher nicht für den Betrieb am Wechselrichter geeignet.
Der Ausgang wird automatisch eingeschaltet, sobald die Überlast oder der Kurzschluss am Ausgang beseitigt wurde.
Allgemeine Hinweise zum Betrieb von Wechselstromverbrauchern an Wechselrichtern
Prinzipiell können alle 230V-Verbraucher an Wechselrichtern betrieben werden. Um den Leistungsbedarf und entsprechende Reserven jeder abschätzen zu können ist es wichtig eine Eigenschaften von typischen 230V-Verbrauchern zu kennen.
Viele 230V-Verbraucher benötigen eine vielfach höhere Einschaltleistung als die auf dem Typenschild angegebene Dauerleistung.
Die Einschaltleistung spielt bei Netzbetrieb am öffentlichen Stromnetz keine große Rolle, da immer entsprechende Leistungsreserven vorhanden sind. Wechselrichter sind jedoch in der Leistung begrenzt und können nur kurzzeitig die angegebene Spitzenausgangsleistung liefern. Ist die Einschaltleistung eines VerbrauchersHigher als die Spitzenleistung des Wechselrichters, so ist dieser Verbraucher nicht für den Wechselrichter geeignet.
Beispiel: Ein kleiner kompressorbetriebener Kühlschrank mit einer Dauerleistung von ca. 50 W besteht in der Anlaufphase des Kompressors bis zu 500 Watt. Für diesen Kühlschrank ist ein Wechselrichter mit einer Spitzenleistung von mind. 500 W erforderlich.
Weitere Beispiele:
- Glühlampe ca. 1 s bis zu 8fach höhere Einschaltleistung
- Kühlschrank ca. 3 s bis zu 10fach höhere Einschaltleistung
- Röhren-Fernsehgerät ca. 1 s bis zu 10fach höhere Einschaltleistung
DVD-Player ca. 30 W
Rohrenfernseher 55cm Bildrohre ca. 80 W
Notebook ca. 70-150 W
Kaffeemaschine ca. 1300 W
Haartrockner ca. 1500 W
Staubsauger ca. 1500 W
Fernbedienung
Alle Modèle der SWD-Serie sind mit einer Fernbedienfunktion ausgestattet. Hierzu gibt es drei optionale Fernbedienungen. Diese werden an speziellen Buchsen am Wechselrichter angeschlossen. Die Bedienung und der Anschluss wird Ohnen in der Bedienungsanleitung der jeweiligen Fernbedienung erklär. Folgende Fernbedienungen sind erhältlich:
FB-01 SWD Schalter-Fernbedienung
Einfache, kabelgebundene Fernbedienung mit Ein-/Ausschaltfunktion und Kontrollanzeigen für Eingang und Ausgang.
FB-02 SWD LCD-Fernbedienung
Kabelgebundene Fernbedienung mit Anzeige von Datum und Uhrzeit sowie der Eingangs- und Ausgangsspannung und der aktuellen Ausgangsleistung. Mit dieser Fernbedienung kann auch der Tiefentladeschutz individuell eingestellt werden. Des weiteren stehen ein SD-Kartenschacht zur Verfügung. Hier konnen Betriebsdaten auf optionale SD-Speicherkarten gespeichert und am Computer ausgewertet werden. Die Spanningsversorgung erfolgt über den Wechselrichter.
FB-03 SWD LCD-Fernbedienung
Kabellose Fernbedienung mit Funkübertragung. Die Ausstattung und Bedienung entspricht der FB-02 SWD. Die Funk-Fernbedienung wird über einen Akku versorgt.
Adresseneinstellung
Die Adresseneinstellung erhögt die Steuerung und Datenauslesung von bis zu 4 Wechselrichtern mit einer LCD-Fernbedienung. Dem Wechselrichter wird eine Adresse von 1 bis 4 durch Umstellen der DIP-Schalter (Schalterpaar 3 und 4) zugeteilt. Werksheit ist die Adresse „4" voreingestellt.
Wird an nur einem Wechselrichter eine LCD-Fernbedienung angeschlossen, muss keine Adresseinstellung über den DIP-Schalter (4), Schalterpaar 3 und 4 erfolgen. Die Einstellung wird nur bei mehreren Wechselrichtern mit einer Fernbedienung erforderlich.
Zum Einstellen der gewünschten Geräteadresse wahren Sie die entsprechende Schalterkombination mit dem Schalterpaar 3 und 4 am DIP-Schalter. Verwenden Sie zum Einstellen einen spitzen Gegenstand.
Die Geräteadresse wird beim Anschluss der Fernbedienung FB-02 SWD oder FB-03 SWD im Display angezeigt.
1
2
3
4
Entsorgung
Elektronische Altgeräte sind Rohstoffe und gehören nicht in den Hausmüll. Ist das Gerät am Ende seiner Lebensdauer, so entsorgen Sie es nach den geltenden gesetzlichen Bestimmungen bei den communalen Sammelstellen. Eine Entsorgung über den Hausmüll ist untersagt.
Wartung und Reinigung
Bis auf eine gelegentliche Reinigung ist der Wechselrichter wartungsfrei.
Schalten Sie das Gerät vor jeder Reinigung aus. Trennen Sie es von der Versorgungsspannung und von den angeschlossenen Verbraucher wenn Sie den Wechselrichter länger Zeit nicht benutzen.
Zur Reinigung des Gerätes fühmen Sie ein sauberes, fusselfreies, antistatisches und trockenes Reinigungstuch ohne scheuernde, chemische und Lösungsmittelhaltige Reinigungsmittel.
Überprüfen Sie regelmäßige Anschlussklemmen, ob die Anschlussleitungen noch fest verbunden sind.
Behebung von Störungen
Mit dem Wechselrichter haben Sie ein Produkt erworben, welches zuverlüssig und betriebssicher ist.
Dennoch kann es zu Problemen oder Störungen kommt.
Hier möchten wir Ihnen beschreiben, wie Sie mögliche Störungen leicht selbst beheben konnen:
Beachten Sie unbedingt die Sicherheitshinweise!
| Fehler Mögliche Ursache | |
| Der Wechselrichter lässt sich Leuchtenicht einschalten. Kontrollieren Sie die | n die Betriebsanzeigen (9 und 10)?Spannungsvorsorgung.Kontrollieren Sie die Eingangssicherung und die Anschluss-kabel auf Kontakt. |
| Angeschlossene Verbraucher Ist der Funktionieren nicht. Reicht die Spannung | Wechselrichter überlastet?Ungsversorgung aus?Kontrollieren Sie die techn. Daten der Verbraucher. |
| Die Anzeige (9) blinkt, Die EingangssAnzeige (10) leuchtet normal. Kontroll | pannung ist abgesunden.Irden Sie die Spanningsquelle und laden Sie ggf. den Akku baldmöglichst nach. |
| Die Anzeigen (9 und 10) blinken. DerDer AC-Ausgang ist abgeschaltet. Kon | Wechselrichter ist überlastet.Irtenkollen Sie die techn. Daten der Verbraucher. |
| Der Tiefentladeschutz ist aktiv.Kontrollieren Sie die Spanningsquelle und laden Sie den Akku sofort nach. Der Wechselrichter schaltet ab einer Span-nung von 12,5 V bzw. 25 V wieder automatisch ein. | |
| Die Eingangsspannung ist zuweit angestiegen.Schalten Sie den Wechselrichter ab und kontrollieren Sie dieSpanningsquelle. |
Überprüfen Sie regelmäßige technische Sicherheit des Gerätes z.B. auf Beschädigung des Gehäuses, der Anschlussleitungen usw.
Eine andere Reparaturarf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlagigen Vorschriften vertraut ist. Bei eigenmächtigen Änderungen oder Reparaturen am oder im Gerät, erlischt die Gewährleistung/Garantie. Sicherungen sind Ersatzteile und werden nicht durch die Garantie abgedeckt.
Ein Wechselrichter kann je nach Typ (12 oder 24 V/DC) an jeder Gleichspannungsquelle betrieben werden. Es muss jedoch bedacht werden, dass die Spannungsequelle den entsprechenden Eingangsstrom für den Wechselrichter bereitsstellen kann und entsprechend abgesichert ist.
Vorzugsweise werden Wechselrichter an Bleiakkus betrieben, da Bleiakkus auch kurzzeitige Stromspitzen liefern können.
Bleiakkus werden meist über Ladegeräte, Lichtmaschinen oder auch Solarzellen geladen. Diese Ladequellen sind auch für die Regeneration der Bleiakkus entscheidend. Das Nachladen mit Solarzellen nimmt aufgrund des geringeren Wirkungsgrades wesentlich mehr Zeit in Anspruch. Dies muss bei der Leistungs- und Kapazitätsbestimmung mit bedacht werden.
Der Eingangsstrom eines Wechselrichters lässt sich grob aus der Ausgangsleistung und dem Wirkungsgrad errechnen.
$$ \text {E i n g a n s s t r o m} = \frac {\text {A u s g a n s l e i s t u n g / W i r k u n g s g r a d}}{\text {E i n g a n g s s p a n n u n g}} $$
Rechenbeispiel:
$$ \text{Eingangsstrom} = \frac {600 \text {Watt / 0 , 90 (90\%)}}{12 \text {Volt}} = 55,6 \text {Ampere} $$
So muss ein Bleiakku für einen 600W Wechselrichter im Dauerbetrieb 55,6 Ampere liefern können. Bei einem 1200W Wechselrichter sind es schon 111 Ampere.
Ein vollgeladener 12V-Bleiakku mit einer Kapazität von 70 Ah kann einen Strom von 55,6 Ampere (600W) über einen Zeitraum von ca. 1,2 Stunden (Rechenformel: Akku-Kapazität / Strom) ohne Nachladen liefern. Sollen z.B. zwei 100W-Glühlampen für 8 Stunden leuchten, ist eine Akku-Kapazität bei 12V von mind. 160 Ah notig.
Wesentlichen Einfluss auf die Funktionalität nimmt auch der verwendete Akku-Typ. Solarakkus sind in der Regel „spannungsweicher" als Starterakkus und somit für den gewünschten Anwendungsbereich in ihrer Akku-Kapazität um mindesten 15% higher anzusetzen.
Technische Daten
| SWD-300/12 SWD-600/12 SWD-1200/12 SWD-200/12 | ||||
| EINGANG | ||||
| Nenneingangsspannung 12 V/DC | 12 V/DC 12 V/DC | 12 V/DC | ||
| Eingangsspanningsbereich 11 - 15 V/DC 11 - 15 V/DC 11 - 15 V/DC | 11 - 15 V/DC | |||
| Eingangsstrom max. 31 A 62 A 124 A 248 A | ||||
| Abschaltung Tiefentladeschutz (Werkseinstellung) | 10,5 V Leerlauf 9,5 V Nennlast | 10,5 V Leerlauf 9,5 V Nennlast | 10,5 V Leerlauf 9,5 V Nennlast | 10,5 V Leerlauf 9,5 V Nennlast |
| Einstellbereich Tiefentladeschutz | 9,0 - 11,5 V | 9,0 - 11,5 V/DC | 9,0 - 11,5 V/DC | 9,0 - 11,5 V/DC |
| Vorwarnung Tiefentladeschutz | 1,0 V über Abschaltung | 1,0 V über Abschaltung Abschaltung Abschaltung | 1,0 V über Abschaltung Abschaltung | 1,0 V über Abschaltung |
| Wiedereinschaltspannung | 12,5 V | 12,5 V | 12,5 V | 12,5 V |
| Abschaltung Überspannung | 16 V | 16 V | 16 V | 16 V |
| Leistungsaufnahme Leerlauf | 4 VA | 5 VA | 9 VA | 13 VA |
| Leistungsaufnahme StandBy | 0,4 VA | 0,5 VA | 0,9 VA | 1,3 VA |
| AUSGANG | ||||
| Ausgangsspannung | 230 V ± 2% | 230 V ± 2% | 230 V ± 2% | 230 V ± 2% |
| Ausgangsfrequency | 50 Hz ± 1% | 50 Hz ± 1% | 50 Hz ± 1% | 50 Hz ± 1% |
| Dauer-Ausgangsstrom | 1,3 A effektiv | 2,6 A effektiv | 5,2 A effektiv | 8,7 A effektiv |
| Dauer-Ausgangsleistung (cos-phi >0,8) | 300 VA | 600 VA | 1200 VA | 2000 VA |
| Spitzen-Ausgangsleistung max. 2s (cos-phi >0,8) | 600 VA | 1200 VA 2400 VA | 4000 VA | |
| Wirkungsgrad | Typ. 90% | Typ. 90% | Typ. 90% | Typ. 90% |
| Standby-Abschaltpegel | Ausgangsstrom <0,1 A | Ausgangsstrom <0,2 A | Ausgangsstrom <0,3 A | Ausgangsstrom <0,4 A |
| Standby-Einschaltpegel | >10 W | >10 W | >10 W | >10 W |
| Steckdose | 1x Schutz-kontakt | 1x Schutz-kontakt | 1x Schutz-kontakt | 1x Schutz-kontakt |
| ALLGEMEIN | ||||
| USB-Ausgang Typ A | 5 V/DC 500 mA | 5 V/DC 500 mA | 5 V/DC 500 mA | 5 V/DC 500 mA |
| Betriebstemperatur (bis 66% Nennlast) | -25 bis +60°C | -25 bis +60°C | -25 bis +60°C | -25 bis +60°C |
| Betriebstemperatur (bis 100% Nennlast) | -25 bis +40°C | -25 bis +40°C | -25 bis +40°C | -25 bis +40°C |
| Abmessungen (LxBxH) in mm | 263x164x88 | 277x234x88 | 391x234x88 | 391x334x88 |
| Gewicht | 1,8 kg 2,9 kg | 3,5 kg | 4,8 kg | |
| SWD-300/24 SWD-600/24 SWD-1200/24 SWD-200/24 | ||||
| EINGANG | ||||
| Nenneingangsspannung 24 V/DC | 24 V/DC 24 V/DC | 24 V/DC | ||
| Eingangsspannungsbereich 22 - 30 V/DC 22 - 30 V | DC 22 - 30 V/DC | 22 - 30 V/DC | ||
| Eingangsstrom max. 15,5 A 31 A 6 | 2 A 124 A | |||
| Abschaltung Tiefentladeschutz (Werkseinstellung) | 21,0 V Leerlauf | 21,0 V Leerlauf | 21,0 V Leerlauf | 21,0 V Leerlauf |
| 19,0 V Nennlast | 19,0 V Nennlast | 19,0 V Nennlast | 19,0 V Nennlast | |
| Einstellbereich Tiefentladeschutz | 18,0 - 23,0 V 18,0 - 23,0 V 18,0 - 23,0 V 18,0 - 23,0 V | 23,0 V 18,0 - 23,0 V 18,0 - 23,0 V 18,0 - 23,0 V | 1,0 V über Abschaltung Abschaltung | 1,0 V über Abschaltung |
| Vorwarming Tiefentladeschutz | 1,0 V über Abschaltung | 1,0 V über Abschaltung | 1,0 V über Abschaltung | 1,0 V über Abschaltung |
| Wiedereinschaltspannung | 25 V | 25 V | 25 V | 25 V |
| Abschaltung Überspannung | 32 V | 32 V | 32 V | 32 V |
| Leistungsaufnahme Leerlauf | 4 VA | 5 VA | 9 VA | 13 VA |
| Leistungsaufnahme StandBy | 0,4 VA | 0,5 VA | 0,9 VA | 1,3 VA |
| AUSGANG | ||||
| Ausgangsspannung | 230 V ± 2% | 230 V ± 2% | 230 V ± 2% | 230 V ± 2% |
| Ausgangsfrequency | 50 Hz ± 1% | 50 Hz ± 1% | 50 Hz ± 1% | 50 Hz ± 1% |
| Dauer-Ausgangsstrom | 1,3 A effektiv | 2,6 A effektiv | 5,2 A effektiv | 8,7 A effektiv |
| Dauer-Ausgangsleistung (cos-phi >0,8) | 300 VA | 600 VA | 1200 VA | 2000 VA |
| Spitzen-Ausgangsleistung max. 2s (cos-phi >0,8) | 600 VA | 1200 VA | 2400 VA | 4000 VA |
| Wirkungsgrad | Typ. 90% | Typ. 90% | Typ. 90% | Typ. 90% |
| Standby-Abschaltpegel | Ausgangsstrom <0,1 A <0,2 A | Ausgangsstrom <0,3 A | Ausgangsstrom <0,4 A | Ausgangsstrom |
| Standby-Einschaltpegel | >10 W | >10 W | >10 W | >10 W |
| Steckdose | 1x Schutz-kontakt | 1x Schutz-kontakt | 1x Schutz-kontakt | 1x Schutz-kontakt |
| ALLGEMEIN | ||||
| USB-Ausgang Typ A | 5 V/DC 500 mA | 5 V/DC 500 mA | 5 V/DC 500 mA | 5 V/DC 500 mA |
| Betriebstemperatur (bis 66% Nennlast) | -25 bis +60°C | -25 bis +60°C | -25 bis +60°C | -25 bis +60°C |
| Betriebstemperatur (bis 100% Nennlast) | -25 bis +40°C | -25 bis +40°C | -25 bis +40°C | -25 bis +40°C |
| Abmessungen (LxBxH) in mm | 263x164x88 | 277x234x88 | 391x234x88 | 391x334x88 |
| Gewicht | 1,8 kg | 2,9 kg | 3,5 kg | 4,8 kg |
Introduction
Dear customer,
Technische gegevens 70
Voorgeschreiben gebruiK
Koffiemachine ca. 1300 W
Haardroger ca. 1500 W
Stofzuiger ca. 1500 W
Afstandsbediening
These Bedienungsanleitung ist eine Publication von Voltcraft, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugseise, verboten.
These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
