| Producttype | Omvormer |
| Merk | Voltcraft |
| Model | SWD30012 (SWD-300/12) |
| Nominale ingangsspanning | 12 V/DC |
| Ingangsspanningsbereik | 11 - 15 V/DC |
| Maximale ingangsstroom | 31 A |
| Uitgangsspanning | 230 V ± 2%, 50 Hz ± 1% |
| Continu uitgangsvermogen | 300 VA |
| Maximaal uitgangsvermogen (2 s) | 600 VA |
| Typisch rendement | 90% |
| USB-uitgang | 5 V/DC, 500 mA |
| Afmetingen (L x B x H) | 263 x 164 x 88 mm |
| Gewicht | 1,8 kg |
| Bedrijfstemperatuur (tot 66% belasting) | -25 tot +60 °C |
| Bedrijfstemperatuur (tot 100% belasting) | -25 tot +40 °C |
| Bescherming tegen omgekeerde polariteit | Ja, voorkomt inschakeling |
| Bescherming tegen onderspanning (diepontlading) | Ja, instelbare drempel van 9,0 tot 11,5 V |
| Overspanningsbeveiliging | Ja, uitschakeling bij 16 V |
| Bescherming tegen kortsluiting en overbelasting | Ja, met automatisch herstarten |
| Thermische beveiliging | Ja, met geregelde ventilator |
| Slaapfunctie | Ja, instelbaar via DIP-schakelaar |
| Optionele afstandsbedieningen | FB-01 SWD (bedraad), FB-02 SWD (LCD bedraad), FB-03 SWD (LCD draadloos) |
| Onderhoud | Reinigen met droge, antistatische, niet-pluizende doek |
| Reparaties | Alleen door een gekwalificeerde technicus |
Veelgestelde vragen - SWD30012 VOLTCRAFT
Gebruikersvragen over SWD30012 VOLTCRAFT
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Omvormer in PDF-formaat gratis! Vind uw handleiding SWD30012 - VOLTCRAFT en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. SWD30012 van het merk VOLTCRAFT.
GEBRUIKSAANWIJZING SWD30012 VOLTCRAFT
NL GEBRUIKSAANWIJZING
Pagina 55 - 71
Deze gebruiksaanwijzing hoort bij dit product. Er staan belangrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.
Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens=kunt nalezen!
U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 55.
Einführung
Wij danken u hartelijk voor het aanschaffen van dit Voltcraft®-product. Hiermee heeft u een uitstekend product in扣除 gehald.
U heeft een meer dan gemiddeld kwaliteitssproduct aangeschaft uit een merkfamilie die zich op het gebied van meet-, laad-, en voedingstechniek anderscheidt door specifieke vakkundigheid en permanente innovatie.
Met Voltcraft® worden gecompliceerde taken voor u als kieskeurige doe-het-zelver of als professionele gebruiker al gauw kinderspel. Voltcraft® biedt u betrouwbare technologie gegen een buitengewoon voor delige prijs-kwaliteitverhouding.
Wij zijn ervan overtuigd: uw keuze voor Voltcraft is tegelijkkertijd het begin van een langdurige en prettige samenwerking.
Veel plezier met uw nieuwe Voltcraft®-product!
Inhoudsopgave
Inleiding 55
Voorgeschreven gebruik 56
Omschrijving van de onderdelen 57
Veiligheidsvoorschriften en risico's 58
Functiebeschrijving 61
DC-aansluiting 61
Ingebruikname 63
Standby- Werking 63
USB-spanningsuitgang 64
Beschermingsfuncties 64
Bescherming gegen onjuiste polariteit 64
Uitschakeling bij overspanning 64
Uitschakeling bij onderspanning (diepontladingsbeveiliging) 64
Temperatuurbeschermingsschakeling 65
Uitschakeling bij overbelasting 65
Afstandsbediening 66
Adresseninstelling 66
Afvalverwijdering 67
Onderhoud en reiniging 67
Verhelpen van storingen 68

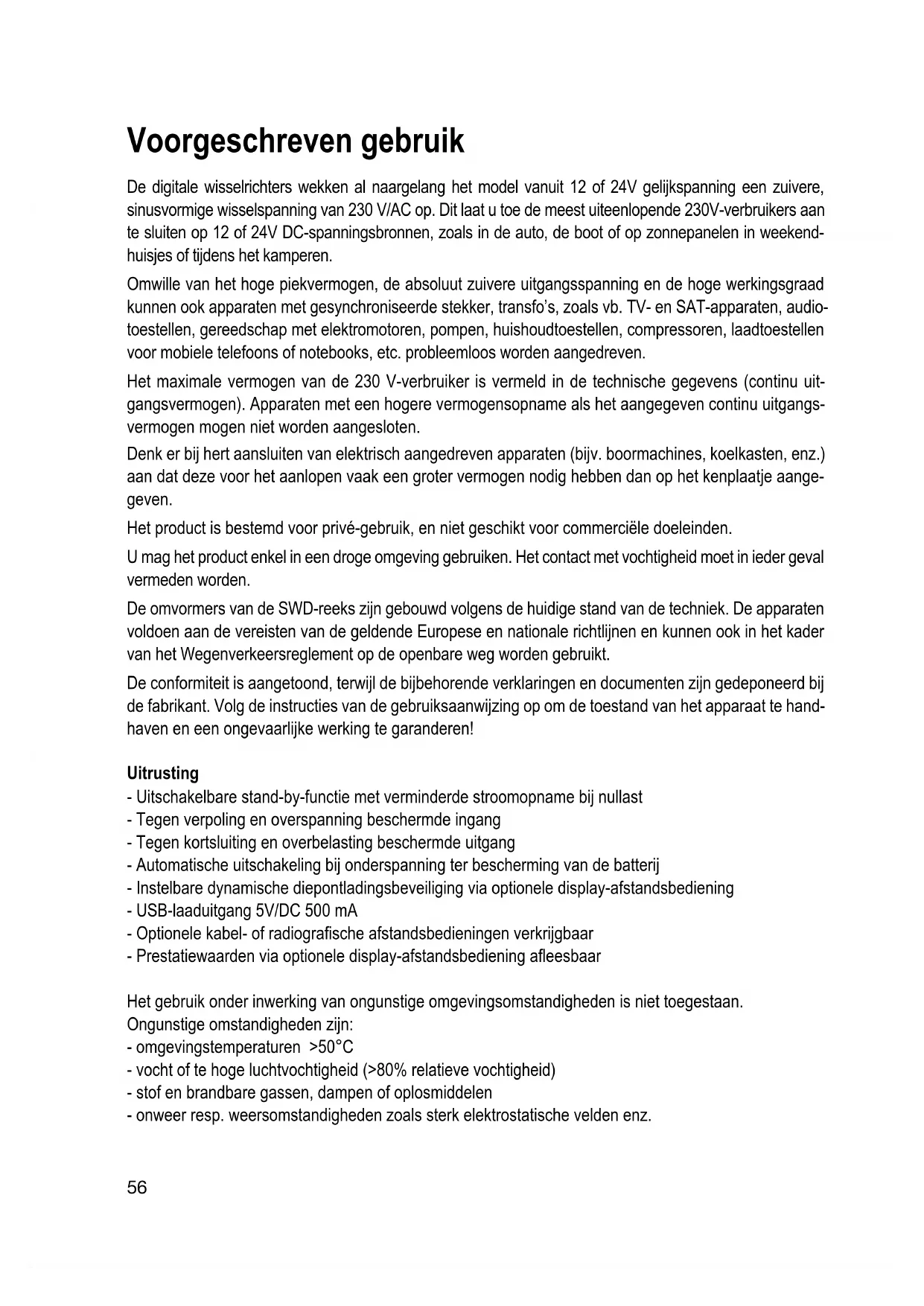

De digitale wisselrichters wekken al naargelang het model vanuit 12 of 24V gelijkspanning een zuivere, sinusvormige wisselspanning van 230 V/AC op. Dit LAST u toe de meest uiteenlopende 230V-verbruikers aan te sluiten op 12 of 24V DC-spanningsbronnen, zoals in de auto, de boot of op zonnepanelen in weekendhuisjes ofijdens het kamperen.
Omwille van het hoge piekvermogen, de absolutuut zuivere uitgangsspanning en de hoge werkingsgraad hunnen ook apparaten met gesynchroniseerde stekker, transfo's, zoals vb. TV- en SAT-apparaten, audiotoestellen, gereedschap met elektromotoren, pompen, huishoudtoestellen, compressoren, laadtoestellen voor mobiele telefoons of notebooks, etc. probleemloos worden aangedreven.
Het maximale vermogen van de 230 V-verbruiker is vermeld in de technische gegevens (continu uittgangsvermögen). Apparaten met een hogere vermogensopname als het aangegeven continu uittgangsvermögen moot Niet worden aangesloten.
Denk er bij hert aansluiten van elektrisch aangedreten apparaten (bijv. boormachines, koelkasten, enz.) aan dat deze voor het aanlopen vaak een groter vermogen nodig hebben dan op het kenplaatje aangegeven.
Het product is bestemd voor privé-gebruik, en Niet geschikt voor commerciele doeleinden.
U mag het product enkel in een droge omgeving gebruiken. Het contact met vochtigheid moet in ieder geval vermeden worden.
De omvormers van de SWD-reeks zijn gebouwd volgens de huidige stand van de techniek. De apparaten voldoen aan de vereisten van de geldende Europese en nationale rechtlijnen en+kennen ook in het kader van het Wegenverkeersreglement op de openbare weg worden gezruikt.
De conformiteit is aangetoond, verwil de bijbehorende verklaringen en documenten zich geedeponeerd bij de fabrikant. Volg de instructies van de gebruiksaanwijzing op om de toestand van het apparaat te handhaven en een ongevaarlijke werkig te garanderen!
Uitrusting
- Uitschakelbare stand-by-functie met verminderde stroomopname bij nullast
- Tegen vergoling en overspanning beschermde ingang
- Tegen kortsluiting en overbelasting beschermde uitgang
- Automatische uitschakeling bij onderspanning ter bescherming van de batterij
- Instelbare dynamische diepontladingsbeveiliging via optionele display-afstandsbediening
- USB-Iaaduitgang 5V/DC 500 mA
- Optionele kabel- of radiografische afstandsbedieningen verkrijgbaar
- Prestatiewaarden via optionele display-afstandsbediening afleesbaar
Het gebruik onder inwerking van ongunstige omgevingsomstandigheden is Niet togetestaan.
Ongunstige omstandigheden zijn:
- omgevingstemperature >50^ C
- vocht of te hoge luchtvochtigkeit (>80% relatieve vochtigkeit)
- stof en brandbare gassen, dampen of oplosmiddelen
- onweer resp. weersomstandigheden zoals sterk elekstrostatische velden enz.
Een andere toepassing dan hierboven beschreiben kan leiden tot beschadiging van het product. Daarnaast bestaat het risico van bijv. kortsluiting, brand of elektrische schokken. Het complete product mag Niet worden verandered of omgebouwd!
De veiligeidsvoorschriften dieren absolut in acht te worden genomen!

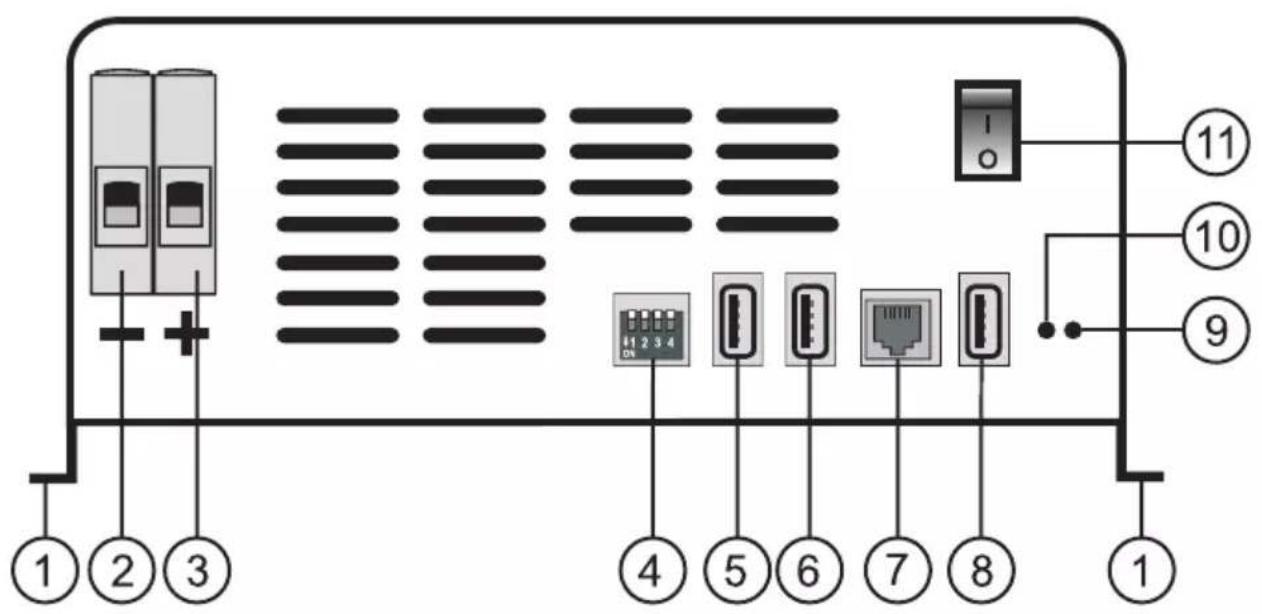

Omschrijving van de onderdelen
(zie uitklappagina)
1 Bevestigingsbeugel
2 DC-ingang minpool “-” voor 12 of 24 V
3 DC-ingang pluspool "+" voor 12 of 24 V
4 DIP-schakelaar voor bedrijfsinstelleningen
1 Niet gebruikt,
2 Stand-by-functie
3 en 4 Adres voor LCD-afstandsbediening
5 Aansluiting 1 voor display-afstandsbediening FB 02 SWD of FB 03 SWD
6 Aansluiting 2 voor display-afstandsbediening FB 02 SWD of FB 03 SWD
7 Aansluiting voor kabel-afstandsbediening FB 01 SWD
8 USB-iaaduitgang 5V/DC max. 500 mA
9 LED-controlelampje voor DC-ingang
10 LED-controleampje voor AC-uitgang
11 Aan-/uitschakelaar

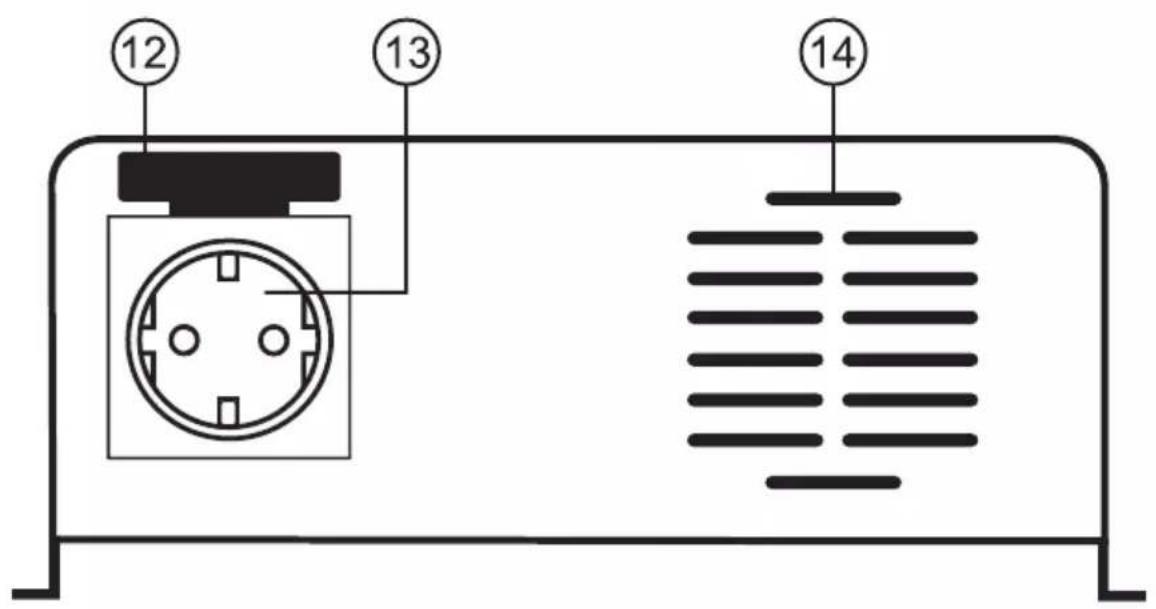

12 Inklapbaar beschermdeksel voor stopcontact
13 AC-uitgang (230 V-stopcontact)
14 Ventilateopeningen
Veiligheidsvoorschriften en risico's
Bij schade veroorzaakt door het Niet opvolgen van de gebruiksaanwijzing, vervalt hetrecht op garantie! Voorervolgschade die hieruit ontstaat en voor materièle schade of personlijk letsel veroorzaakt door ondeskundig gebruik of het Niet opvolgen van de veiligheidsvoorschriften, zich wij Niet verantwoordelijk!
Het apparaat heeft de fabriek in veiligheidstechnisch perfecte staat verlaten.
Volg de instructies en waarschuwingen in de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een veilige werkig te garanderen! Let op de volgende symbolen:
Een uitroepteken in een driehoek wijst op belangrijke instructies in deze gebruiksaanwijzing die absolutut opgevolgd dienen te worden.
Het "hand"-symbool vindt u bij bijzondere tips of instructies voor de bediening.
Dit apparaat is CE-goedgekeurd en voldoet aan de betrokken Europese richtlijnen.
Aardpotentiaal
Alleen voor gebruik in droge binnenruimtes
Om veiligheids- en keuringsredenen (CE) is het eigenmachtig ombouwen en/of veranderen van het apparaat Niet toegestaan.
Meetapparaten en accessoires waar geen spellegood; houd deze buiten bereik van kinderen! Zorg er voor dat het apparaat op elk moment kindvriendelijk worden gebruikt en bewaard.
In scholen, opleidingscentra, hobbyruimten en werkplaatsen要去 door geschoold personeel voldoende toezicht worden gehonden op het werken met elektrische apparaten.
Onderbreek bij werkzaamheden aan de omvormer steeds de stroomtoevoer!
Zorg dat uw handen, schoenen, kleding, de grond en het apparaat zichs absoluut droog�.
Bij het openen van deksels of het verwijderen van onderdelen, ook wanner dit handmatig möglichk is, können spanningvoerende delen worden blootgelegd.
Voordat het apparaat worden geopend, moet deze van alle spanningsbronnen zijn losgekoppeld.
Condensators in het apparaat hunnen nog geladen zichn, ook als het apparaat van alle spanningsbronnen losgemaaakt werk.
Vermijd plotse temperatuurverschillen! Daar bij kan het aan de binnenkant van het apparaat tot condensvorming komen! In dit geval moet het apparaat voor de ingebruikname minstens een uur op een goed verluchtteplaats aan de neue omgevingstemperatuur aanpassen.
De omvormer worden warm tijdens gebruik; zorg voor voldoende ventilatie. Ventilatiesleuvenogens Niet worden afgedekt!
Omvormer en aangesloten verbruikers mogen nicht zonder toezicht worden gebruikt.
Zorg voor een voldoenden ventilatie van de omvormer en de accu's. Accudampen hunnen door de omvormer worden ontstoken. De accu en de omvormer moot waarom alleen in afzonderlijke ruimtes worden ingebouwd.
Sluit de 230 V-uitgang van de omvormer Niet aan op een andere bron van 230 V.
De omvormer is nicht geschikt voor gebruikt bij mensen en dieren noch bij levensnoodzakelijkke medische apparatuur.
Stal het apparaat Niet bloot aan mechanische belastingen. Een val van op geringe hoogte kan het apparaat reeds beschadigen. Trillingen en direct zonlicht要去en worden vermeden.
Wonneer kan worden aangenomen dat een veilig gebruik Niet meer möglich is, mag het apparaat Niet更是 worden gebruikt en moet het worden beveiligd gegen onbedoeld gebruik. U mag ervan uitgaan dat een veilig gebruik Niet meer möglich is indien:
- het apparaat zichtbaar is beschadigd,
- het apparaat Niet meer functioneert en
- het product gedurende langere tijd onder ongunstige omstandigheden is opgeslagen of
- het apparaat tijdens transport zwaar is belast.
Neem ook de veiligheidsvoorschriften in acht, zoals die beschreiben zich in de afzonderlijke hoofdstukken resp. in de gebruiksaanwijzingen van de aangesloten apparaten.
Let er op dat onderdelen van de omvormer na het schakelen van de beveiliging (de zekering) onder spanning blijven!
Behandel het product voorlichtig, door stoten, schokken of een val - zichs van geringe hoogte - kan het beschadigen. Laat het apparaat in dit geval door vakkundig personeel controlleren voor u het opnieuw in gebruik neemt.
Indien u beschadigingen vaststelt, mag u het product Niet meer gebruiken. Breng het waar een reparatiedienst of verwijder het op een milieuvriendelijk wijze.
Als de aansluitkabel beschadigd is,要去h worden verrangen om gevaar te vermijden. Gebruik uitsluitend aansluitkabels van voldoende afmetingen (zie de technische gegevens).
Herstellungen aan het apparaat mogen alleen worden uitgevoerd door vaklui. Onoordeelkundige herstell-
lingen können leiden tot belangrijke gevaren. Richt u zich voor herstellungen tot once service-afdeling.
Gebruik het apparaat Niet op warme oppervlakken. Let er op dat de verluchtingsgleuven Niet bekneld raken. Bescherm de omvormer gegen但它! Als de omvormer omwille van een te hove omgevingstemperatuur te warm worden, schakelt de oververhittingsbeveiliging het apparaat uit om gevolgschade te vermijden. Wacht in dit geval tot het apparaat is afgekoeld.
Beveilig of bevestig het apparaat bij gebruik in een voertuig zodanig dat een probleemloze bediening van het voertuig gegarandeerd is.
Let er voor het in gebruik nemen op, dat de leiding en de stekker droog zich. Neem het apparaat nooit in bedrijf met natte handen.
Gebruik het apparaat alleen onder toezicht.
Monteer het apparaat Niet op zware, Niet-ontvlambare oppervlakken.
Gebruik TL-lampen in combinatie met deze omvormer alleen, wanner deze met een elektronische starter of een elektronisch voorschakelapparaat zich uitgerust. Het gebruik met traditionele starters kan tot aanzienlijke schade aan de omvormer leiden.
AC-uitgangen van meerdere stroombronnen mogen Niet parallel worden aangesloten! Er mogen geen AC-generatoren of er mag geen netspanning aan de AC-uitgang van de omvormer worden aangesloten. Dit leidt tot de onmiddelijkke vernietiging van de omvormer!
Houd de omvormer en de loodaccu weg van ontstekingsbronnen of open vlammen! Er bestaat explosiegevaar!
De omvormer geleidt aan de uitgang 230V/AC. Ook in uitgeschakelde toestand hunnen nog opgeladen condensatoren kortstandig zorgen voor 230V/AC op de uitgang. Open de omvormer nooit! Aan de binnenkant van het apparaat hunnen ook na het ontkoppelen van de batterij gevaarlijke spanningen voorhanden zich. Onderhoud en herstellingen mogen�am uitsluitend door geauthoriseerdevaklui worden uitgevoerd.
Bij oneigenlijke montage können zichs aan een gesloten apparaat gevaarlijke aanra-kingsspanningen ontstaan!
Instructies voor batterijen
Loodaccu's betekenen bij Niet-voorgeschreven gebruik een groot gevaar voor mens, dier en milieu. Neem de veiligheidsinstructies van de batterijfabrikant steeds in acht!
Loodaccu's bevatten agressieve bijtende zuren. Vermijd huid- en oogcontact met vloeistoffen UIT de batterij! Batterijen mogen nooit worden geopend! Was de betrokken huiddelen grondig met water en zeep. Als er zour in de ogen zou komen deze meteen onder stromend, koud en holder water uitspoelen! Raadpleeg daarna meteen een arts! Als er zour op uw kleding kwam deze meteen met veel water en zeep uitwassen!
Raadpleeg de veiligheidsinstructies van de accufabrikant.
Functiebeschrijving
De omvormers van de SWD-reeks zijn moderne, microprocessorgusturde apparaten die werden ontwikkeld voor mobiele stroomvoorziening. De omvormers zetten al naargelang het type een 12 of 24 V/DC-ingangsspanning in een hogere AC-uitgangsspanning om en makeh het zo möglichk om traditionele 230V / AC -verbruikers onderweg te gebruiken.
Deze apparaten bieden een母公司 wisselspanning, waarmee ook zogenaamde moeilijke verbruikers, zoals PC's, TV-toestellen en apparaten met transformatoren of motoren probleemloos konnen worden gebrukt.
Alle apparaten van de SWD-reeks zijn met alle nodige verilgheidskenmerken uitgerust die overeenkomen met een modern product.
Eigenschappen
- Echte 230V/AC 50Hz sinus uitgangsspanning
- Galvanisch gescheiden
- Hoge werkingsgraad
- Stand-by-functie
- Vermogens- en temperatuurgestuurde ventilator
- Snelstartfunctie voor verbuikers met hoge inschakelstroom
- Verschillende afstandsbedieningen als accessoire verkrijgbaar
- Uitschakeling bij overspanning
- Instelbare dynamische diepontladingsbeveiliging via optionele display-afstandsbedieningen
- Overlastmanagement
-Kortsluituitschakeling - Bescherming gegen onjuiste polariteit
- Temperatuurbeschermingssschakeling
DC-aansluiting
Gebruik voor de aansluiting van de DC-leiding enkel zo kort möglichke kabels met voldoende doorsnede en let op een goed contact, zowel met de batterij als met de omvormer.
Te dunne of losse verbindingen können omwille van oververhitting tot brand leiden!
De aan-/uitschakelaar (11) aan de Voorkant van het apparaat moet in de stand "UIT" (positie 0) staan.
Rechstreeks aan de batterij moet een hogestroomzekering worden ingebouwd. Als dezezekering ontbreekt, kan het in geval van kortsluiting van beiden aansluitkabels tot brand leiden.
Door het opladen van de große condensatoren aan de binnenkant van de omvormer kan bij het aansluiten van de zekering een vonk ontstaan. Dat is volkommen ondenkbaar.
De ingangsspanning mag het aangegeven bereik (zie technische gegevens) nicht overschrijden!
Bij verpools de aansluiting waar de omvormer zich Niet inschakelen. Sluit deze met de polen in de juiste richting aan.
De DC-aansluiting en de toevoerleiding要去en geschikt voor de maximale ingangsstroom van de omvormer (zie technische gegevens).
Omdat er bij het gebruik van de omvormer grote stromen door de aansluitleidingen lopen (zie de technische gegevens),要去en de aansluitleidingen daarmee overeenkomstig worden gedimensioneerd.
Het is zo dat hoe dikker de aansluitleiding is, hoe kleiner de spanningsval over de leid ing is.
Een te große spanningsval kan leiden tot het uitschakelen omwille van een te lage spanning (UVP) van de omvormer, hoewel de accu een voldoende große voedingsspanning aanlevert. Daarom is het dus belangrijk de aansluitleiding zo kort möglich te honden.
Voor de apparaten zich minstens de volgende prestatiegemiddelden nodig:
| Prestatiegemiddelde bij Prestatiege Kabellenge tot 2 m Kabellenge tot | mittelde bij 3 m | |
| SWD-300 16 mm | 2 | 16 mm² |
| SWD-600 16 mm | 2 | 16 mm² |
| SWD-1200 25 mm | 2 | 35 mm² |
| SWD-2000 35 mm | 2 | 50 mm² |
Wij raden u dringend aan de aansluitleidingen aan de batterij met een afzonderlijke zekering te beveiligen om beschadiging van de accu door kortsluiting van de aansluitleidingen (doorgeschuurde kabels o.a.) te vermijden. De zekering要去 geschikt voor de max. DC-ingangsstroom van de omvormer.
Omwille van de große stromen要去e correcte verbinding van de aansluitkabels met de accu en de omvormer gewaarborgd zich.
We adviseren alleen de als optie aangeboden aansluitleidingen te gebruiken
Schakel de omvormer voor het aansluten van de accuspanning absolut uit. Hiervoor stelt u de schake-laar (11) in de stand "0" (Uit).
De aansluiting van de omvormer op de voedingsspanning gebeurt via de beiden ingangsklemmen (2 en 3). De pluspool van de batterij moet op de ingangsklem "+" (3), de minklem van de batterij moet op de ingangsklem -" (2) worden aangesloten.
Let absolutut op een stevige en veilige verbinding van de aansluitleidingen met de accu en met de omvormer. Een slechte verbinding leidt tot große overgangs- weerstanden en daardoor tot oververhitting.
Ingebruikname
Bedienijdens het rijden geen apparaten die aan de omvormer zijn aangesloten.
Na de aansluiting op de accu kan de omvormer in gebruik worden genomen.
Sluit een verbruiker met een passend nominal vermogen aan de uitgangsstekker (13) aan.
Schakel de omvormer met de aan/uit-schakelaar (11) aan. Schakelaarpositie "1" (Aan). Bij correcte aansluiting lichten beiden controelampjes (9) en (10) op, wat duidt op correct bedrijf.
LED-controleampjes
De groene LED-controleampjes 9 (DC-ingang) en 10 (AC-uitgang) geben u belangrijke informatatie over de bedrijfstoestand van uw omvormer. De beiden LED's werken afhankelijk van elkaar, i.e. een storing in het DC-ingangsbereik heeft eenrechtstreekse invloed op de werkung van de AC-uitgang, resp. beinvloedt een storing in het uitgangsbereikrechtstreeks de werkung van de ingang.
| Bedrijftoestand/storingsmeldingen LED 9 (DC-ingang) LED 10 (AC-uitsgang) | ||
| Apparaat is ingeschakeld en bedrijfsklaar brandt | brandt | |
| voorwaarschuwing voor diepontladings- Langzaam knipperen brandtbeveiliging | ||
| uitschakeling wegens diepontladings- Snel knipperenbeveiliging | eren Snel knipperen | |
| overspanning aan de ingang Snel knipperen Snel knipperen | ||
| kortsluiting of overlast aan de uitgang Snel knipperen | eren Snel knipperen | |
Standby- Werking
In de standby- Werking wordt de omvormer uitgeschakeld en controleert ca. om de 20 s of aan de utigang een last > 10 watt beschikbaar is. Dit verminder t de eigenstroomopname en ontlast de aangesloten DC-stroombron.
Als een last >10 watt worden herkend, schakelt de uitgang maar de normale werkig om. Nadat de verbruiker werk uitgeschakeld, bevindt de omvormer zich automatisch opnieuw in de standby-modus.
Om deze modus te activeren, stelt u op de DIP-schakelaar (4) dekleine schakelaar nr. 2 in de stand "ON". De schakelaar wijst waar bij maar onder.
Om deze functie uit te schakelen, stelt u dekleine schakelaar nr. 2 maar boven. De omvormer bevindt zich opnieuw in de continue werking.
USB-spanningsuitgang
Aan de omvormer können verschillende USB-aangedreten standardaard keine apparaten, zoals MP3-spelers, mobiele telefoons, etc. rechtstreeks worden aangesloten en opgeladen. De USB-uitgang is enkel actief wanner de omvormer in gebruik is.
Steek de USB-kleinverbruikers in de USB-bus (8) en schakel de omvormer in.
De USB-uitgang dient alleen voor de Voorziening vankleine USB-apparaten. Er vindt geen gegevensoverdrachtplaats.
Beschermingsfuncties
De omvormer is voorzien van omvangrijke beveiligingsfuncties, die een veilig gebruik waarborgen en de omvormer, de accu en de aangesloten verbruiker beschermen.
Bescherming gegen onjuiste polariteit
Als de polaritiet van de ingang bij de aansluiting worden omgewisseld, kan de omvormer nicht worden ingeschakeld. Schakel de omvormer uit en controllerer de correcte polariteit. Sluit de omvormer in de juiste polariteitsrichting aan. De omvormer kan na correcte aansluiting opnieuw in gebruik genomen worden.
Uitschakeling bij overspanning
De omvormer schakelt de uitgang automatisch uit, van zodra de ingangsspanning het toegelaten bereik overschrijdt (zie technische gegevens). Deze uitschakeling worden door snel knipperende LED-controle-lampjes gesignaleerd.
Als de ingangsspanning maar de toegelaten spanningswaarde zakt, schakelt de omvormer automatisch opniew in.
Uitschakeling bij onderspanning (diepontladingsbeveiliging)
De omvormer schakelt de uitgang automatisch uit, van zodra de ingangsspanning het toegelaten bereik onderschrijdt (zie technische gegevens).
Voor de uitgang darüber wordt uitgeschakeld, ziet u een langzaam knipperende waarschuwingscontrollampje op LED (9). Als de ingangsspanning verder daalt en de uitschakelwaarde bereikt, worden de uitgang uitgeschakeld. Deze uitschakeling worden door snel knipperende LED-controllampjes (9) en (10) gesignaleerd.
De onderspanningsuitschakeling spreekt in de regel aan bij een lege accu. Het volstaat in de meeste gevallen de accu bij te laden. Als de herinschakeldrempel worden bereikt, schakelt de omvormer opnieuw maar de normale werkung.
De onderspanningsuitschakeling gebeurt dynamisch. De ingestelde uitschakeldrempel worden bij hogere last automatisch met tot 1,0 V verlaagd. Dit worden door kortere bedrijftstijden bij spanningszwakkere stroombronnen opnieweug cegompenseerd.
De spanningsdrempel van de onderspanningsuitschakeling is af fabriek ingesteld, maar kan aan de hand van een optionele display-afstandsbediening (vb. FB-02 SWD of FB-03 SWD) individuel worden ingesteld. De instelling worden in de handleiding van de afstandsbediening beschreiben.
De herinschakeldrempel is af fabriek vast ingesteld en kan nicht worden verwanderd.
Temperatuurbeschermingsschakeling
De omvormer is met een vermogens- en temperatuurgestuurde apparaatventilator uitgerust. Als de temperatuur aan de binnenkant van het interieur te hoog is, schakelt de omvormer omwille van veiligheidsredenen automatisch de uitgang af. Schakel de omvormer Niet uit en LAST deze eerst op normale bedrijfstemperatuur komen. De uitgang worden automatisch opnieuw geactiveerd.
Uitschakeling bij overbelasting
De omvormer worden automatisch uitgeschakeld van zodra er overbelasting optreedt. Een overbelasting kan door het overschrijden van het continue vermogen, de stroomopname of ook door een kortsluiting aan de uitgang optreden.
De omvormer is met een automatische hersaanloop (softstart) na overbelasting uitgerust. Deze hersaanloop is bijzonder bij verbruikers met een groot inschakelvermogen zinvol. Als de neue start ook na herhaalde-lijke pogingen nicht lukt, dan is de verbruiker nicht voor gebruik met de omvormer geschikt.
De uitgang worden automatisch ingeschakeld van zodra de overbelasting of de kortsluiting op de uitgang werden opgelost.
Algemene aanwijzingen voor het gebruik van wisselstroomverbruikers bij omvormers
In principe kuren alle 230 V-verbruikers worden aangesloten op een omvormer. Om de vermogensbehoefte en de overeenkomstige reserves te kuren inschatten is het belangrijk enkele eigenschappen van typische 230 V-verbruikers te kennen.
Veel 230 V-verbruikers—hebben een veel hoger inschakelvermögen dan het op het kenplaatje aangegeven continuvermögen.
Het inschakelvermogen speelt bij stroomvoorziening van het openbare stroomnet geen große rol, odomat er steeds voldoende vermogenreserves beschikbaar zijn. Omvormers zich erchter in hun vermogen begrensd en+kunnen slechts korttijdig het aangegeven piekuitgangsvermogen leveren. Indien het inschakelvermogen van een verbruiker groter is dan het piekvermogen van de omvormer, dan is deze verbruiker Niet geschikt voor de omvormer.
Voorbeeld: Eenkleine compressoraangedreven koelkast met een continuvermogen van ca. 50 W heeft in de aanloopfase van de compressor tot 500 watt nodig. Voor deze koelkast is een omvormer met een piekvermogen van min. 500 W nodig.
Andere voorbeelden:
- Gloeilamp ca. 1 sec. een tot 8 keer hoger inschakelvermogen
- Koelkast ca. 3 sec. een tot 10 keer hoger inschakelvermogen
- Televisietoestel ca. 1 s een tot 10 keer hoger inschakelvermogen
DVD-speler ca. 30 W
Satellitontvanger ca. 40 W
Televisietoestel 55cm beeldbuis ca. 80 W
Notebook ca. 70-150 W
De modellen van de SWD-reeks zijn voorzien van een afstandsbedieningfunctie. Hiertoe zich er drie optionele afstandsbedieningen. Deze worden aan speciale bussen aan de omvormer aangesloten. De bediening en de aansluiting worden in de handleiding van de afstandsbediening verklaard. De volgende afstandsbediening zich verzrikijgbaar:
FB-01 SWD schakelaar.afstandsbediening
Eenvoudige, kabelgebonden afstandsbediening met aan-/uitschakelfunctie en contrôlelampjes voor ingang en uitgang.
FB-02 SWD LCD-afstandsbediening
Kabelgebonden afstandsbediening met weergave van datum enijd en de ingangs- en uitgangsspanning en het actuele uitgangsvermogen. Met deze afstandsbediening kan ook de diepontladingsbeveiliging individuel worden ingesteld. Verder is een SD-kaartlezer beschikbaar. Hier können bedrijfsgevens op optionele SD-geheugenkaarten worden opgeslagen enaar de computer worden overbezet. De stroomvoorziening gebeurt via de omvormer.
FB-03 SWD LCD-afstandsbediening
Kabelloze afstandsbediening met radiografische verbinding De uitvoering en bediening kommt overeen met FB-02 SWD. De radiografische afstandsbediening worden via een accu verzorgd.
Adresseninstelling
De adresseninstellingThat tot 4 omvormers met een LCD-afstandsbediening te besturen de gegevens ervan te lezen. Aan de omvormer wordt een adres van 1 tot 4 toebedeeld door de DIP-schakelaar (schakelpaar 3 en 4) om te stellen. Af fabriek werd het adres "4" voortingesteld.
Als aan slechts een omvormer een LCD-afstandsbediening worden aangesloten, moet geen adresinstelling via de DIP-schakelaar (4), schakelpaar 3 en 4 gebeuren. De instelling is alleen nodig bij meerere omvormers met een afstandsbediening.
Om het gewenste apparaatadres in te stellen, kiest u de overeenkomstige schakelaarcombinatie met het schakelpaar 3 en 4 op de DIP-schakelaar. Gebruik voor de instelling een scherp voorwerp.
Het apparaatadres worden bij aansluiting van de afstandsbediening FB-02 SWD of FB-03 SWD op het scherm weergegeven.
1
2
3
4
Afvalverwijdering
Gebruike elektronische apparaten zijn grundstoffen en horen nichtouis bij het huisafval. Indien het apparaat onbruikbaar is geworden, dient het in overeenstemming met de geldende wettelijk voorschriften te worden afgevoerdaar de gemeentelijke verzamelplaatsen. Afvoer via het huisvuil is Niet toegestaan.
Onderhoud en reiniging
Afgezien van een incidentele reinigingsbeurt is de omvormer onderhoudsvrij.
Schakel het apparaat voor elke reinigingsbeurt UIT. Koppel het los van de voedingsspanning en van de aangesloten verbruikers als u het gedurende een langere tijd Niet gaat gebruiken.
Gebruik voor het schoonmaken van het apparaat een schone, droge, antistatische en Plainsvrijde reinigingsdoek zonder toevoeging van schurende, chemische en oplosmiddelhoudende reinigingsmiddelen.
Controller regelmatig de aansluitklemmen en of de aansluitleidingen nog stevig zich verbonden.
Verhelpen van storingen
U heeft met deze omvormer een product aangeschaft dat betrouwbaar en veilig is in het gebruik.
Toch kann zich problemen of storingen voordoen.
Hieronder vindt u enkele manieren om eventuele storingen te verhelpen:
Neem.altijd deveiligheidsinstructies in acht!
| Storing Mogelijk oorzaak | |
| De omvormer kan nicht worden Lichten de ingeschakeld. Controleer de stroomvoorziening. | bedrijfscontrolelampjes (9 en 10) op? bedrijfscontrolelampjes (9 en 10) op? bedrijfscontrolelampjes (9 en 10) op? bedrijfscontrolelampjes (9 en 10) op? bedrijfscontrolelampjes (9 en 10) op? bedrijfscontrolelampjes (9 en 10) op? bedrijfscontrolelampjes (9 en 10) bedrijfscontrolelampjes (9 en 10) bedrijfscontrolelampjes (9 en 10) bedrijfscontrolelampjes (9 en 10) bedrijfscontrolelampjes (9 en 10) bedrijfscontrolelampjes (9 en 10) bedrijfscontrolelampjes (9 en 10) bedrijfscontrolelampjes (10) lucht normalaal op. Controleer de spanningsbron en laad EVT. de accu zo snel可能导致 op. |
| Aangesloten verbruikers Is de omvormer overbelast? werken Niet. Is de stroomvoorziening voldende? | Overbelast? ende? Controleer de technische gegevens van de verbruiker. |
| Het conrolelampje (9) knippert. De ingangsspanning is gedaald. Controlelampje (10) Licht normalaal op. Controleer de spanningsbron en laad EVT. de accu zo snel可能导致 op. | Sspanning is gedaald. Controleer de spanningsbron en laad EVT. de accu zo snel可能导致 op. |
| De contrroleampjes (9 en 10) knipperen. De AC-uitgang is uitgeschakeld. Controleer | De omvormer is overbelast. der technische gegevens van de verbruiker. |
| De diepontladingsbeveiliging is geactiveerd. Controleer de spanningsbron en laad de accu onmiddelijk op. De omvormer schakelt vanaf een spanning van 12,5 V, resp. 25V automatisch opnieuw in. | |
| De ingangsspanning is te hoog gestegen. Schakel de omvormer uit en controllerer de spanningsbron. |
Controleer regelmatig de technische veiligheid van het apparaat, bijv. op beschadiging van de behuizing aansluitleidingen, etc.
Een reparatie mag uitsluitend plaatsvinden door eenvakman die vertrouwd is met de risico's resp. toepasselijke voorschriften. Bij het eigenmachtig uitvoeren van wijzigingen of reparaties aan of in het apparaat, vervalt elke aanspraak op garantie. Zekeringen zijn verrangonderdelen, en worden nicht door de garantie gedekt.
Voorschriften voor de keuze van de passende loodaccu
Een omvormer kan al naargelang het type (12 of 24 V/DC) met elke gelijkspanningsbron worden gezrukt Er moetECHTER worden bedacht, dat de spanningsbron de overeenkomstige ingangsstrom voor de omvormer ter beschikking kan stellen en overeenkomstig is beveiligd.
Bij voorkeur worden omvormers door loodaccu's aangedreten, aangezien loodaccu's ook kortstondige stroompieken hunnen leveren.
Loodaccu's worden meestal via laadapparaten, lichmachines of ook zonnecellen opgeladen. Deze laadbronnen zijn ook beslissend voor de regeneratie van de loodaccu. Het naladen met zonnecellen neemt omwille van de geringe werkingsgraad wezenlijk meerijd in beslag. Hier要去 bij de vermogens- en capaciteitsbepaling reckening mee worden gehonden.
De ingangsstroom van een omvormer LAST ZICH grofweg uH het uitgangsvermogen en de werkingsgraad berekenen.
$$ \text {I n g a n g s s t r o o m} = \frac {\text {U i t g a n g s v e r m o g e n / w e r k i n g s g r a a d}}{\text {I n g a n g s s p a n n i n g}} $$
Rekenvoorbeeld:
$$ \text{Ingangsstroom} = \frac {600 \text {Watt / 0 , 90 (90\%)}}{12 \text {Volt}} = 55,6 \text {Ampère} $$
Zo要去 een loodaccu voor een omvormer van 600W bij continu gebruik 55,6 Ampere hunnen leveren. Bij een omvormer van 1200W is het al 111 Ampere.
Een volledig opgeladen 12V-loodaccu met een capacititeit van 70 Ah kan een stroom leveren van 55,6 Ampere (600W) over een tijdsperiode van ca. 1,2aar (rekenformule: accu-capaciteit / stroom) zonder op te laden. Als vb. twee 100W-gloeilampen gedurende 8aar branden, is een accucapaciteit bij 12V van min. 160 Ah nodig.
Het gebruikte accuitype heegt ook een wezenlijke invoed op de functionaliteit. Zonne-accu's zijn in regel "spanningszwakker" als starteraccu's en要去en daarmee voor het gewenste gebruiksbereik in hun accucapaciteit min. 15% hoger worden geplaatst.
Technische gegevens
| SWD-300/12 SWD-600/12 SWD-1200/12 SWD-200/12 | ||||
| INGANG | ||||
| Nominale ingangsspanning 12 V/DC DC 12 V/DC 12 V/DC | ||||
| Ingangsspanningsbereik 11 - 15 V/DC 11 - 15 V/DC | 11 - 15 V/DC 11 | - 15 V/DC | ||
| Max. ingangsstrom 31 A 62 A 124 | A 248 A | |||
| Uitschakeling diepontladings-beveiliging (fabrieksinsteling) | 10,5 V nullst9,5 V nominalelast | 10,5 V nullst9,5 V nominalelast | 10,5 V nullst9,5 V nominalelast | 10,5 V nullst9,5 V nominalelast |
| Instelbereik diepontladings-beveiliging | 9.0 - 11.5 V | 9.0 - 11.5 V/DC | 9.0 - 11.5 V/DC | 9.0 - 11.5 V/DC |
| Voorwaarschuwing diepontladingsbeveiliging | 1,0 V bovenUitschakeling | 1,0 V bovenUitschakelen | 1,0 V bovenUitschakelen | 1,0 V bovenUitschakelen |
| Herinschakelspanning | 12,5 V | 12,5 V | 12,5 V | 12,5 V |
| Uitschakeling overspanning | 16 V | 16 V | 16 V | 16 V |
| Vermogensopname nullst | 4 VA | 5 VA | 9 VA | 13 VA |
| Vermogensopname stand-by | 0.4 VA | 0.5 VA | 0.9 VA | 1.3 VA |
| UITGANG | ||||
| Uitgangsspanning | 230 V ± 2% | 230 V ± 2% | 230 V ± 2% | 230 V ± 2% |
| Uitgangsfrequencytie | 50 Hz ± 1% | 50 Hz ± 1% | 50 Hz ± 1% | 50 Hz ± 1% |
| Continue uitgangsstroom | 1.3 A effectief | 2.6 A effectief | 5.2 A effectief | 8.7 A effectief |
| Continue uitgangsvermogen(cos-phi >0,8) | 300 VA | 600 VA | 1200 VA | 2000 VA |
| Piek-uitgangsvermogenmax. 2s (cos-phi >0,8) | 600 VA | 1200 VA 2400 VA | A 4000 VA | |
| Rendement | type. 90% | type. 90% | type. 90% | type. 90% |
| Stand-by-uitschakelniveau | Uitgangsstroom<0,1 A | Uitgangsstroom<0,2 A | Uitgangsstroom<0,3 A | Uitgangsstroom<0,4 A |
| Stand-by-inschakelniveau >10 W | >10 W | >10 W | >10 W | |
| Stopcontact (wand) of stekkerdoos (los) | 1x beveiligingscontact | 1x beveiligingscontact | 1x beveiligingscontact | 1x beveiligingscontact |
| ALGEMEEN | ||||
| USB-stekker type A | 5 V/DC 500 mA | 5 V/DC 500 mA | 5 V/DC 500 mA | 5 V/DC 500 mA |
| Bedrijsftemperatuur(tot 66% nominale last) | -25 tot +60°C | -25 tot +60°C | -25 tot +60°C | -25 tot +60°C |
| Bedrijsftemperatuur(tot 100% nominale last) | -25 tot +40°C | -25 tot +40°C | -25 tot +40°C | -25 tot +40°C |
| Afmetingen (LxBxH) in mm | 263x164x88 | 277x234x88 | 391x234x88 | 391x334x88 |
| Gewicht | 1,8 kg 2,9 kg | 3,5 kg | 4,8 kg | |
| SWD-300/24 SWD-600/24 SWD-1200/24 SWD-200/24 | ||||
| INGANG | ||||
| Nominale ingangsspanning 24 V/DC 24 V/DC 24 V/DC 24 V/DC | ||||
| Ingangsspanningsbereik 22 - 30 V/DC 22 - 30 V/DC 22 - 30 V/DC 22 - 30 V/DC | ||||
| Max. ingangsstroom 15,5 A 31 A 62 A 124 A | ||||
| Uitschakeling diepontladings- 21,0 beveiliging (fabrieksinsteling) | V nullast 21,0 V 19,0 V nominale last | nullast 21,0 V nullast 19,0 V nominale last | last 21,0 V nullast 19,0 V nominale last | 19,0 V nominale last |
| Instelbereik diepontladings-beveiligung | 18,0 - 23,0 V 18,0 - 23,0 V 18,0 - 23,0 V 18,0 - 23,0 V | |||
| Voorwaarschuwing diepontladingsbeveiligung | 1,0 V boven Uitschakeling Uitschakelen Uitschekelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschekopen name nullast | 1,0 V boven Uitschakeling Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakeness stand-by | 1,0 V boven Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakolen max. 2s (cos-phi >0,8) | 1,0 V boven Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen Uitschakelen UITSCHAKEN |
| UITGANG | ||||
| Uitgangsspanning | 230 V ± 2% | 230 V ± 2% | 230 V ± 2% | 230 V ± 2% |
| Uitgangsfrequentie | 50 Hz ± 1% | 50 Hz ± 1% | 50 Hz ± 1% | 50 Hz ± 1% |
| Continue uitgangsstroom | 1,3 A effectief | 2,6 A effectief | 5,2 A effectief | 8,7 A effectief |
| Continue uitgangsvermogen (cos-phi >0,8) | 300 VA | 600 VA | 1200 VA | 2000 VA |
| Piek-uitgangsvermogen max. 2s (cos-phi >0,8) | 600 VA | 1200 VA | 2400 VA | 4000 VA |
| Rendement | type. 90% | type. 90% | type. 90% | type. 90% |
| Stand-by-uitschakelniveau | Uitgangsstroom <0,1 A <0,2 A | Uitgangsstroom <0,3 A | Uitgangsstroom <0,4 A | Uitgangsstroom |
| Stand-by-inschakelniveau | >10 W | >10 W | >10 W | >10 W |
| stopcontact (wand) of stekkerdoos (los) | 1x beveiligings contact | 1x beveiligings contact | 1x beveiligings contact | 1x beveiligings contact |
| ALGEMEEN | ||||
| USB-uitgang type A | 5 V/DC 500 mA | 5 V/DC 500 mA | 5 V/DC 500 mA | 5 V/DC 500 mA |
| Bedrijfstemperatuur (tot 66% nominale last) | -25 tot +60°C | -25 tot +60°C | -25 tot +60°C | -25 tot +60°C |
| Bedrijfstemperatuur (tot 100% nominale last) | -25 tot +40°C | -25 tot +40°C | -25 tot +40°C | -25 tot +40°C |
| Afmetingen (LxBxH) in mm | 263x164x88 | 277x234x88 | 391x234x88 | 391x334x88 |
| Gewicht | 1,8 kg | 2,9 kg | 3,5 kg | 4,8 kg |
VOLTCRAFT IM INTERNET http://www.voltcraft.de
Impressum
Colofon in once gebruiksaanwijzingen
Deze gebruiksaanwijing is een publicatie van de firma Voltcraft, Lindenweg 15, D-92242 Hirschau/Duitsland, Tel. +49 180/586 582 7 (www.voltcraft.de).
Alle rechten, vertaling inbegrepen, voorbehonden. Reproductions van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registatie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehonden.
