Producttype	Omvormer
Merk	Voltcraft
Model	Sinus SW-4000
Bestelnummer	511316 (12V) / 511290 (24V)
Afmetingen (L x B x H)	455 x 245 x 70 mm
Gewicht	5,2 kg
Nominale ingangsspanning	12 V/DC of 24 V/DC (afhankelijk van versie)
Continu uitgangsvermogen	4000 VA (cos φ >0,8)
Maximaal uitgangsvermogen	6000 VA (cos φ >0,8)
Uitgangsspanning	225 V/AC (+5 % / -8 %)
Uitgangsfrequentie	50 Hz (±1 %)
Golfvorm	Sinusvormig
Rendement	>88 %
Maximale ingangsstroom	440 A (12V) / 220 A (24V)
Aanbevolen accucapaciteit	Min. 300 Ah (12V) / min. 150 Ah (24V)
Beveiliging	Polarisatie-omkering, onderspanning, overbelasting, oververhitting, kortsluiting
Koeling	Ventilator
Afstandsbediening	Ja (ingang voor externe schakelaar)
Aanbevolen kabeldoorsnede	35 mm² (tot 2 m) / 50 mm² (tot 3 m)
Ingangszekeringen	6 x 40 A (automobiel, 12V) / 6 x 20 A (24V)
Uitgangsstopcontacten	1 veiligheidsstopcontact + 1 Eurostopcontact
Onderhoud	Vervangen van zekeringen, reinigen met droge doek
Omgevingstemperatuur	Gebruik binnenshuis, droge ruimtes

Veelgestelde vragen - Sinus SW-4000 VOLTCRAFT

Hoe sluit ik de Voltcraft Sinus SW-4000 omvormer correct aan?

Zorg dat de schakelaar op 'O' staat. Sluit eerst de negatieve pool (-) van de omvormer aan op de negatieve pool van de accu, daarna de positieve pool (+). Gebruik een kabel van de juiste doorsnede (35 mm² tot 2 m) en respecteer de polariteit. Sluit de omvormer nooit aan op een wisselspanningsbron.

Wat betekent een rode LED die brandt of knippert?

Rode LED brandt: accu te laag (uitgeschakeld) of overbelasting. De uitgang is uitgeschakeld. Rode LED knippert: waarschuwing voor onderspanning (accu bijna leeg). Laad de accu op of verminder de belasting.

Welke apparaten kan ik aansluiten op de Sinus SW-4000?

Alle apparaten met een totaal continu vermogen lager dan 4000 VA. De omvormer produceert een zuivere sinusgolf, geschikt voor gevoelige apparaten. Let op startpieken (motoren, koelkasten) die een maximaal vermogen van 6000 VA kunnen vereisen.

Hoe vervang ik de zekeringen van de omvormer?

Zet de omvormer uit en koppel deze los van de accu. Open het klepje aan de bovenkant. Vervang de zekeringen door identieke zekeringen (6 x 40A voor 12V-model, 6 x 20A voor 24V-model). Nooit een zekering overbruggen of een hogere waarde gebruiken.

Kan ik de omvormer gebruiken met een auto-accu?

Ja, maar de accu moet een capaciteit hebben van minstens 300 Ah (12V) of 150 Ah (24V). Gebruik een beveiligingszekering bij de accu. De ingangsstroom kan 440 A bedragen, zorg dat de kabels geschikt zijn.

Wat moet ik doen als de omvormer niet start?

Controleer de polariteit van de aansluitingen (omkering mogelijk). Meet de accuspanning (moet >12,5 V zijn voor 12V). Zorg dat de kabels goed vastzitten. Als de thermische beveiliging is geactiveerd, laat hem dan afkoelen. Test met een ander apparaat met laag vermogen.

Kan de omvormer buitenshuis worden gebruikt?

Nee, de omvormer is alleen ontworpen voor gebruik binnenshuis in droge ruimtes. Hij mag niet worden blootgesteld aan vocht, regen of extreme temperaturen. Plaats hem op een stabiele, niet-brandbare ondergrond.

Hoe installeer ik de afstandsbediening?

Gebruik een 2-aderige draad met doorsnede ≥0,5 mm², max. lengte 10 m. Sluit de meegeleverde coaxiale stekker aan op de afstandsbediening-ingang van de omvormer. De vrije uiteinden mogen de behuizing niet raken. Gebruik een aan/uit-schakelaar (geen drukknop).

Wat is de overbelastingsbeveiliging?

De omvormer heeft een elektronische beveiliging die de uitgang uitschakelt bij overbelasting, kortsluiting of onderspanning. Hij probeert 5 keer automatisch te herstarten. Als de storing aanhoudt, koppel het defecte apparaat los en controleer de verbruiker.

Hoe onderhoud ik de omvormer?

Schakel de omvormer uit en koppel hem los voordat u hem reinigt. Reinig de buitenkant met een zachte, droge doek. Gebruik geen oplosmiddelen. Controleer regelmatig de aansluitingen en de staat van de zekeringen. Nooit de omvormer demonteren.

GEBRUIKSAANWIJZING Sinus SW-4000 VOLTCRAFT

NL GEBRUIKSAANWIJZING PAGINA 59 - 77

1. Inleiding 60
2. Verklaring van symbolen....61
3. Leveringsomvang 61
4. Voorgeschreven gebruik....62
5. Veiligheidsvoorschriften....63
   a) Algemeen 63
   b) Opstelplaats....64
   c) Aan gelijkspanningsbron aansluiten....65
   d) Netspanningsuitgang....65
   e) Bedrijf 66
6. Aan de spanningsbron aansluiten 67
   a) Algemeen 67
   b) Aarde....69
7. Bedrijf....70
8. Afstandsbediening....71
9. LED-indicatielampje....71
10. Vervangen van zekeringen....72
11. Onderhoud en reiniging....72
12. Verhelpen van storingen....73
13. Afvoer 73
14. Technische gegevens 74

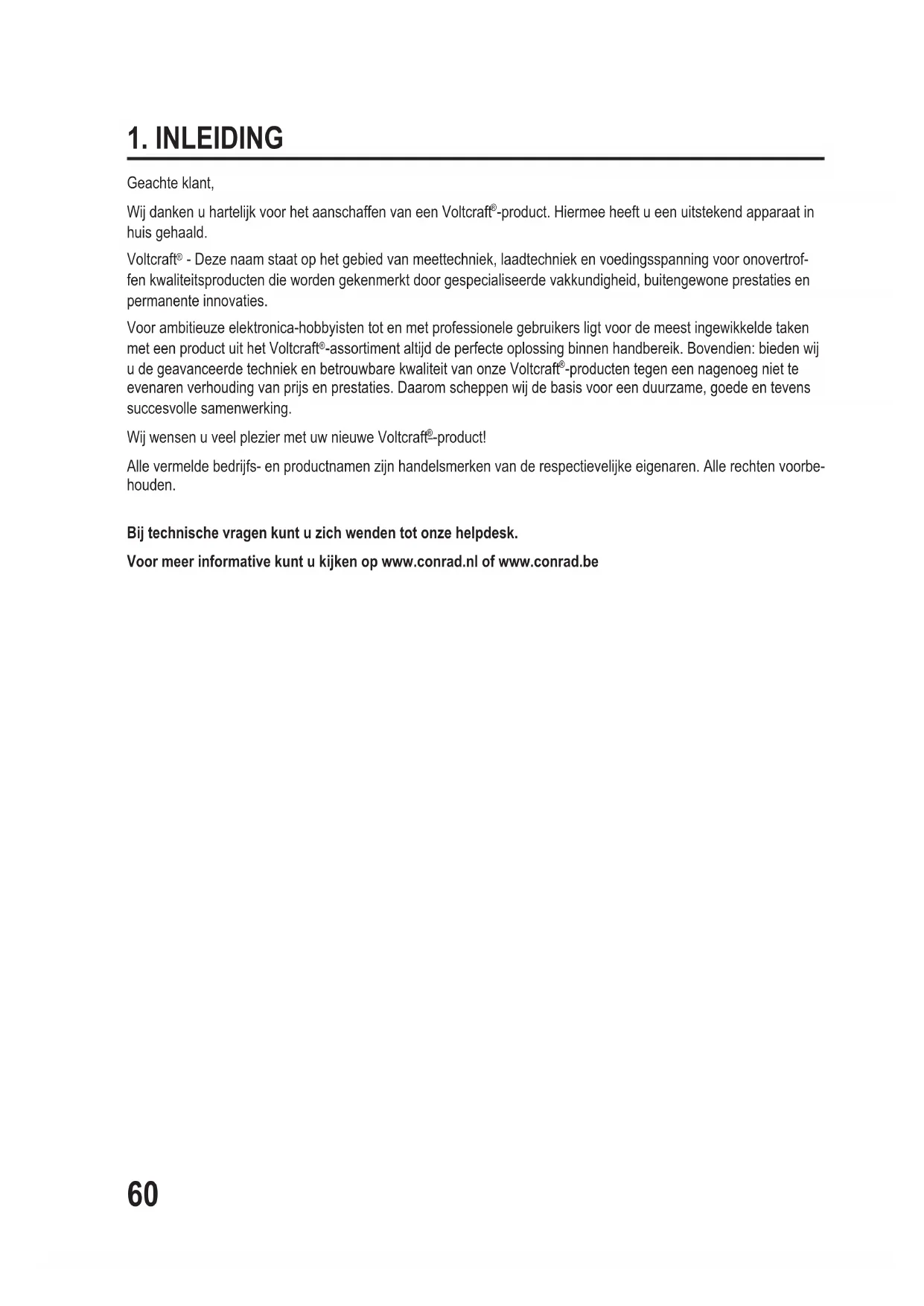

1. INLEIDING

Geachte klant,

Wij danken u hartelijk voor het aanschaffen van een Voltcraft®-product. Hiermee heeft u een uitstekend apparaat in huis gehaald.

Voltcraft® - Deze naam staat op het gebied van meettechniek, laadtechniek en voedingsspanning voor onovertroffen kwaliteitsproducten die worden gekenmerkt door gespecialiseerde vakkundigheid, buitengewone prestaties en permanente innovaties.

Voor ambitieuze elektronica-hobbyisten tot en met professionele gebruikers ligt voor de meest ingewikkelde taken met een product uit het Voltcraft®-assortiment altijd de perfecte oplossing binnen handbereik. Bovendien: bieden wij u de geavanceerde techniek en betrouwbare kwaliteit van onze Voltcraft®-producten tegen een nagenoeg niet te evenaren verhouding van prijs en prestaties. Daarom scheppen wij de basis voor een duurzame, goede en tevens succesvolle samenwerking.

Wij wensen u veel plezier met uw nieuwe Voltcraft®-product!

Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

Bij technische vragen kunt u zich wenden tot onze helpdesk.

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

2. VERKLARING VAN SYMBOLEN

Het symbool met de bliksem in een driehoek wordt gebruikt als er gevaar bestaat voor uw gezondheid (bv. door elektrische schokken).

Het symbool met het uitroepteken in een driehoek wijst op belangrijke aanwijzingen in deze gebruiksaanwijzing die in ieder geval moeten worden opgevolgd.

Het "pijl"-symbool wijst op speciale tips en aanwijzingen voor de bediening van het product.

Het product is uitsluitend geschikt voor het gebruik in droge binnenruimtes. Het mag niet vochtig of nat worden.

Houd rekening met de gebruiksaanwijzing hiervan.

3. LEVERINGSOMVANG

• Omvormer
• Gebruiksaanwijzing

Afhankelijk van de versie van de omvormer werden de volgende onderdelen meegeleverd:

• bij omvormer met poolklemmen: Aansluitkabels voor afstandsbediening (ronde stekker op 2 open kabeleinden)
• Bij bestelnr. 511316 en 511290: Speciale verbindingskabel met twee 5-polige stekkers
• Bij bestelnr. 511700: Wandhouder (bij levering evt. reeds op de achterzijde bevestigd)

De omvormer wekt van een gelijkspanning (naargelang de versie van de omvormer hetzij met een nominale spanning van 12 V/DC of 24 V/DC) een sinusvormige wisselspanning van 225 V/AC, 50 Hz).

12 V/DC 24 V/DC
Bestelnr. 511316 (SW-4000) Bestelnr. 511290 (SW-4000)
Bestelnr. 511258 (SW-2000) Bestelnr. 511257 (SW-2000)
Bestelnr. 511755 (SW-1200) Bestelnr. 511756 (SW-1200)
Bestelnr. 511747 (SW-600) Bestelnr. 511748 (SW-600)
Bestelnr. 511745 (SW-300) Bestelnr. 511746 (SW-300)
Bestelnr. 511743 (SW-150) Bestelnr. 511744 (SW-150)
Bestelnr. 511700 (SW-100) -

De netspanning die de omvormer opwekt vertoont een echte sinusvorm. Daarom kunnen met de omvormer ook gevoelige verbruikers worden aangedreven die met storingen reageren op onregelmatigheden in de verzorgingsspanning.

Het maximale uitgangsvermogen van de omvormer en andere belangrijke karakteristieke vindt u in het hoofdstuk "Technische gegevens" aan het einde van deze gebruiksaanwijzing.

Elektrische verbruikers met een hogere nominale vermogensopname dan het maximale continu uitgangsvermogen van de omvormer mogen niet worden aangesloten.

Let bij het aansluiten van een elektrische verbruiker (vb. boormachine, koelkast, etc.) aan de omvormer op dat deze tijdens het inschakel- of opstartmoment vaak kortstondig een hoger vermogen vereist dan op het kentekenplaatje van de verbruiker is aangegeven. De omvormer levert daarom kortstondig een hoger uitgangsvermogen, bovendien biedt hij een softstartfunctie.

De omvormer beschikt bovendien over een onderspanningswaarschuwing en een uitschakeling bij onderspanning of kortsluiting. Ook is er een verpolingsbeveiliging en overtemperatuurbeveiliging aanwezig.

De veiligheidsinstructies en alle andere informatie in deze gebruiksaanwijzing dienen absoluut in acht te worden genomen! Lees deze gebruiksaanwijzing zorgvuldig door voordat u het apparaat aansluit en in gebruik neemt! Berg deze gebruiksaanwijzing op of geef ze aan derden door samen met het product.

Een andere toepassing dan hierboven beschreven kan leiden tot beschadiging van het product. Daarnaast bestaat het risico van bijv. kortsluiting, brand of een elektrische schok. Het totale product mag niet worden gewijzigd resp. omgebouwd!

Dit product voldoet aan de wettelijke nationale en Europese normen.

Bijschade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing, vervalt het recht op garantie! Voor gevolgschade die hieruit ontstaat, zijn wij niet aansprakelijk!

Voor materiële of persoonlijke schade, die door ondeskundig gebruik of niet inachtname van de veiligheidsvoorschriften veroorzaakt worden zijn wij niet aansprakelijk. In zulke gevallen vervalt de garantie.

Geachte klant: de volgende veiligheidsvoorschriften hebben niet enkel de bescherming van uw gezondheid, maar ook de bescherming van het product tot doel.

Lees daarom de volgende punten eerst aandachtig door voordat u het product aansluit en in gebruik neemt.

a) Algemeen

• Om veiligheids- en keuringsredenen (CE) is het eigenhandig ombouwen en/of wijzigen van het product niet toegestaan. Demonteer het apparaat daarom nooit.
• U mag het product alleen door een vakman of een reparatiedienst laten onderhouden, instellen en repareren. De ingebouwde toestelzekering mag uitsluitend door een elektrotechnicus worden vervangen.

- Dit product is geen speelgoed: houd het daarom buiten bereik van kinderen.

• U mag het verpakkingsmateriaal niet zomaar laten rondslingeren. Dit is gevaarlijk speelgoed voor kinderen.
• U mag de stekker nooit met vochtige of natte handen aanraken. Dit kan levensgevaarlijke elektrische schokken tot gevolg hebben!
• Bescherm alle kabels tegen schade. Beschadigde kabels mogen niet meer worden gebruikt. Vervang deze onmiddellijk.

- Installeer de kabels zo dat niemand erover kan struikelen.

• Wanneer de omvormer of de kabel van de aangesloten verbruiker tekenen van schade vertoont, mag u het niet aanraken. Er bestaat levensgevaar door elektrische schok!
  Schakel eerst de omvormer uit en verbreek de verbinding met de spannings-/stroomverzorging.

- Behandel het product voorzichtig. Door stoten, schokken of een val - zelfs van geringe hoogte - kan het beschadigd raken.

- Neem de gebruiksaanwijzingen in acht van alle apparaten die aan de omvormer worden aangesloten.

- Indien u vragen heeft over de correcte aansluiting of het gebruik van de omvormer of als er problemen zijn waar u in de gebruiksaanwijzing geen oplossing voor kunt vinden, neemt u dan contact op met ons of met een andere elektromonteur.

- vocht of een te hoge luchtvochtigheid

• koude of hitte, direct zonlicht
• stof of brandbare gassen, dampen of oplosmiddelen
• sterke trillingen, stoten, schokken
• sterke magnetische velden, zoals in de omgeving van machines of luidsprekers

- Zet het product niet naast radiatoren, ventilatoren, airconditioningtoestellen, etc. Houd het product ver weg van stof en vuil.

- Zet de omvormer niet op de accu.

• Zet het product nooit op brandbare oppervlakken (vb. tapijt, tafelkleed). Gebruik altijd een geschikte onbrandbare, hittebestendige ondergrond.
• Plaats het product niet zonder geschikte bescherming op kostbare meubeloppervlakken. Door hitte-inwerking kan het tot veranderingen in kleur of materiaal komen. Bovendien zijn krassporen of drukplaatsen op het meubeloppervlak mogelijk.
• Wanneer de omvormer (afhankelijk van de versie) over een ingebouwde ventilator beschikt, plaatst u het product zo dat de ventilator geen losse voorwerpen, gordijnen, etc. kan aanzuigen. Anders bestaat er niet enkel het gevaar voor schade aan het apparaat, maar er bestaat ook brandgevaar.
• Houd het product ver van licht ontvlambare materialen (vb. gordijnen, papier), vloeistoffen (vb. benzine) of gassen. Er bestaat brand- en explosiegevaar!

Dit geldt in het bijzonder voor gassen uit accu's (zoals bij loodaccu's). Let daarom op een overeenkomstige verluchting en plaats omvormer en accu niet in dezelfde ruimte.

• Houd de omvormer weg van open vuurbronnen (vb. kaarsen), plaats deze niet op de omvormer.
• Het product moet makkelijk toegankelijk zijn zodat het vb. bij geval van defect snel kan worden uitgeschakeld of van de spanningsbron kan worden ontkoppeld.
• Vermijd een gebruik van het apparaat in de buurt van sterke magnetische of elektromagnetische velden, zendantennes of HF-generatoren. Hierdoor kan de besturingselektronica beïnvloed worden.
• Zet geen voorwerpen met vloeistoffen, bijv. vazen of planten, op of naast het product.

Wanneer er vloeistoffen in de omvormer raken, wordt deze vernietigd en bovendien bestaat er ernstig gevaar voor een levensgevaarlijke elektrische schok.

Ontkoppel in dat geval het product onmiddellijk van de spannings-/stroomverzorging.. Gebruik het product niet meer. Laat het product door een reparatiedienst controleren of verwijder het op milieuvriendelijke wijze.

- Beveilig of bevestig de omvormer en alle kabels, vb. bij gebruik in een voertuig zodat het voertuig probleemloos kan gebruikt worden en de omvormer niet kan loskomen.

c) Aan gelijkspanningsbron aansluiten

• Draag geen metalen of geleidende materialen, zoals vb. juwelen (kettingen, armbanden, ringen, etc.). Door een kortsluiting aan de accu of de omvormer bestaat er verwondings-, brand- en explosiegevaar.
• Bij een omvormer met poolklemmen moet een geschikte aansluitkabel met een voldoende grote kabeldiameter worden gebruikt (zie hoofdstuk "Technische gegevens"). Hoe langer de aansluitkabel, hoe groter de kabeldiameter moet zijn. Bij een te lage kabeldiameter kan de aansluitkabel warm worden. Er bestaat brandgevaar! Houd de aansluitkabel tussen omvormer en accu daarom zo kort mogelijk.

Door zeer sterke oververhitting kan bovendien de isolatie van de aansluitkabel defect raken waardoor kortsluiting kan ontstaan. Er bestaat explosiegevaar door de accu en brandgevaar!

Een omvormer met poolklemmen mag nooit rechtstreeks aan een gelijkspanningsbron (vb. een voertuigaccu) worden aangesloten, maar uitsluitend via een overeenkomstig grote zekering. Deze zekering moet zo dicht mogelijk bij de gelijkspanningsbron worden geplaatst.

• Bij een omvormer met sigarettenaanstekerstekker (type "SW-100" en "SW-150") mag de aansluitkabel niet worden afgeknipt, afgekort of verlengd.
• Voor de omvormer aan de gelijkspanningsbron wordt aangesloten, moet deze worden uitgeschakeld.
• Houd bij de aansluiting van de omvormer altijd rekening met de juiste polariteit (plus/+ en min/-).
• Afhankelijk van het uit de omvormer genomen vermogen moet de gelijkspanningsbron (bijvoorbeeld een voertuigaccu) een overeenkomstig hoge stroom kunnen leveren..
• Controleer regelmatig alle aansluitingen op hun vaste zitting en een goed elektrisch contact. Hoge overgangsweerstanden verminderen niet alleen het vermogen van de omvormer,m aan kunnen tot oververhitting en brand leiden.
• De omvormer mag niet met elektrische systemen (vb. een voertuigaccu) worden verbonden, waarbij de pluspool geaard of aan het chassis van het voertuig aangesloten is.

d) Netspanningsuitgang

- Trek de stekker nooit aan de kabel uit het stopcontact van de omvormer.

- Verbind de uitgang van de omvormer nooit met een andere 230 V-bron (vb. een contactdoos). De omvormer mag niet worden gebruikt voor het voeden van netspanning in een elektrische huisinstallatie.

- Ook in uitgeschakelde toestand kan door opgeladen condensatoren nog een wisselspanning aan de contactdozen van de omvormer aanwezig zijn.

e) Bedrijf

- Laat de omvormer niet onbewaakt tijdens het gebruik.

• Raak de onbeschermde, stroomvoerende contacten of aansluitklemmen op de ingangszijde van de omvormer nooit aan..
• Ook na het activeren van de interne beveiligingsinrichting of de zekering van het apparaat kunnen onderdelen van de omvormer nog onder spanning staan!
• De behuizing van de omvormer warmt tijdens he gebruik op (afhankelijk van het uitgangsvermogen). Let daarom altijd op dat er voldoende verluchting is voor de omvormer. Dek deze tijdens gebruik nooit af. Sluit de verluchtingsopeningen van de omvormer nooit.

Houd een minimumafstand van 10 cm rond de behuizing van de omvormer t.o.v. andere apparaten aan.

- Gebruik de omvormer nooit direct wanneer het van een koude ruimte in een warme ruimte is gebracht. Het condenswater dat wordt gevormd, kan onder bepaalde omstandigheden het apparaat beschadigen of storingen veroorzaken! Er bestaat het levensgevaar door een elektrische schok!

Laat de omvormer daarom eerst op kamertemperatuur komen, vóórdat u hem aansluit of in gebruik neemt. Dit kan een paar uur duren!

- Gebruik de omvormer uitsluitend in een gematigd klimaat; niet in een tropisch klimaat. Neem hierbij ook de omgevingsvoorwaarden van het hoofdstuk "Technische gegevens" in acht.

- Demonteer de omvormer nooit. Ondanks de uitgebreide veiligheidsschakelingen kan een defect of beschadiging van de omvormer of de aangesloten apparaten nooit 100% worden uitgesloten.

- De omvormer is niet toegelaten voor gebruik in combinatie met levensondersteunende medische apparaten.

- Schakel de omvormer uit en ontkoppel deze van de spannings-/ stroomverzorging, wanneer u deze niet meer nodig heeft. Bewaar hem op een schone, droge, koele en voor kinderen niet-toegankelijke plaats.

- In scholen, opleidingscentra, hobbyruimten en werkplaatsen moet door geschoold personeel voldoende toezicht worden gehouden op de bediening van het product.

- In industriele omgevingen dienen de Arbovoorschriften ter voorkoming van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen in acht te worden genomen.

a) Algemeen

Belangrijk!

de omvormer aansluit en in bedrijf neemt, leest u de gehele gebruiksaanwijzing. Let daarbij in het bijzonder op het hoofdstuk "Veiligheidsvoorschriften"

Let tijdens de aansluiting van de omvormer altijd op de correcte polariteit. Verwissel de aansluitingen nooit!

Let op dat de kabels niet in de draaiende/bewegende onderdelen van het voertuig kunnen raken.

Beveilig of bevestig de omvormer en alle kabels, vb. bij gebruik in een voertuig zodat het voertuig probleemloos kan gebruikt worden en de omvormer niet kan loskomen.

• Omvormer met poolklemmen

Bij deze omvormers moet een kabel met een voldoende kabeldiameter (zie hoofdstuk "Technische gegevens") en geschikte ring-kabelschoenen voor de aansluiting worden gebruikt. Het inklemmen van de open kabeleinden of solderen is niet toegelaten.

Draai de moeren aan de omvormer (voor de bevestiging van de kabelschoenen) altijd vast, ook wan- neer de omvormer alleen voor testdoeleinden wordt gebruikt. Gebruik bij het vastdraaien echter geen geweld!

Een te hoog spanningsverlies op de kabel kan tot een voortijdige onderspanningsuitschakeling van de omvormer leiden. Het volgende geldt: Hoe groter de kabeldiameter en hoe korter de kabel, hoe lager het spanningsverlies op de leiding.

De omvormer mag nooit rechtstreeks aan een gelijkspanningsbron (vb. een voertuigaccu) worden aangesloten, maar uitsluitend via een overeenkomstig grote zekering. Deze zekering moet zo dicht mogelijk bij de gelijkspanningsbron worden geplaatst.

Ga bij het anasluiten van de verbindingskabels tussen omvormer en accu zeer zorgvuldig te werk. Een kortsluiting tussen de polen van een accu kan niet alleen tot een lichtboog en het smelten van de aansluitklemmen leiden, maar ook tot een explosie! Hierdoor bestaat er niet alleen brandgevaar, maar ook groot verwondingsgevaar (vb. door de zuren in een loodaccu).

• Omvormer met sigarettenaanstekerstekker

- De kabel is vast aan de omvormer gemonteerd. Verkort de kabel niet. Gebruik geen verlengkabels.

• Omvormer "SW-100" (bestelnr. 511700)

De meegeleverde houder kan via een schroef (en evt. een plug) aan een geschikt oppervlak worden vastgeschroefd. Zorg er voor dat er geen kabels/leidingen worden beschadigd.

Voor het aansluiten gaat u als volgt te werk:

• Schakel de omvormer uit (schakelaarstand "O").
• Als de omvormer in een voertuig wordt aangesloten, schakelt u de ontsteking van het voertuig uit.
• Controleer of de aan de omvormer aangegeven ingangsspanning (12 V/DC of 24 V/DC) met de spanning van de door u gebruikte spanningsbron (vb. een voertuigaccu) overeenkomt.

Als dit niet het geval is, mag de omvormer niet aan de spanningsbron worden aangesloten. Bij aansluiting aan de verkeerde ingangsspanning wordt de omvormer ondanks de omvangrijke beschermschakelingen beschadigd. Verlies van garantie!

• Afhankelijk van het uit de omvormer genomen vermogen moet de gelijkspanningsbron (bijvoorbeeld een voertuigaccu) een overeenkomstig hoge stroom kunnen leveren..
  → Let op dat de daadwerkelijk benodigde stroom door schommelingsverliezen in de omvormer hoger is (ongeveer 20%).

Voorbeeld:

Aan de omvormer wordt een verbruiker met een vermogensopname van 60 W aangesloten.

Bij een omvormer met een ingangsspanning van 12 V/DC volgt een stroom van 5 A. Door schommelingsverliezen bedraagt de ingangsstroom ongeveer 10A + 20% = 6 A.

Bij een omvormer met een ingangsspanning van 24 V/DC volgt een stroom van 2,5 A. Door schommelingsverliezen bedraagt de ingangsstroom ongeveer 5 A + 20% = 3 A.

- Verbind de omvormer met de spanningsbron.

Omvormer met poolklemmen:

Verbind eerst de minpool-aansluitklem ("-") van de omvormer met de minpool ("-") van de spanningsbron. Vervolgens verbindt u de pluspool-aansluitklem (+") van de omvormer via de meegeleverde aansluitkabel met de pluspool (+) van de spanningsbron.

Bij omvormers "SW-4000" (bestelnr. 511316 en 511290) worden 2 afzonderlijke apparaten geleverd die via de meegeleverde speciale kabels moeten worden verbonden.

Omvormer met sigarettenaanstekerstekker

Wikkel de kabel eerst volledig af. Steek dan de stekker in een sigarettenaanstekerbus (vooraf spanning controleren, 12 V/DC of 24 V/DC). Het middencontact van de sigarettenaanstekerstekker moet plus/+ voeren, het buitencontact moet min/- zijn.

b) Aarde

Let op:

Voor omvormer "SW-100" (bestelnr. 511700) geldt dit hoofdstuk niet aangezien deze uitsluitend over een euro-stekker beschikt. Verbind deze uitsluitend aan een apparaat van beschermingsklasse II.

Bij het aansluiten van apparaten van de beschermingsklasse I (apparaten met een aardcontact resp. PE-aansluiting) moet de aarding van de omvormeruitgang via de minpool van de omvormer of accu gebeuren. Bij omvormer "SW-150" kan een afzonderlijk aan de behuizing bevestigde schroefaansluiting (met aardingssymbool aangeduid) worden gebruikt.

Let op dat de metalen onderdelen aan de binnenkant van de behuizing en de PE-aansluiting van het stopcontact met aarding met de minklem ("-") van de accu-aansluiting worden verbonden. In geen geval mag de nulleideraansluiting aan de uitgang worden geaard.

Als de aardingsleiding (groen/gele kabel) moet worden gebruikt, moet deze over een diameter van minstens 6 mm² beschikken; houd de kabel zo kort mogelijk.

Welke verbruiker die met een nominale spanning (230 V/AC, 50 Hz) wordt gebruikt, kan aan een omvormer worden aangesloten?

In principe kunnen alle verbruikers aan een omvormer worden aangesloten.

Alleszins hebben veel verbruikers tijdens het inschakelmoment een hogere vermogensopname dan op het kente-kenplaatje is aangegeven. Dit speelt bij aansluiting aan het openbare stroomnet geen grote rol, omdat er steeds voldoende vermogenreserves beschikbaar zijn.

De omvormer is in zijn uitgangsvermogen beperkt. Hij kan echter kortstondig een topuitgangsvermogen leveren om de hoge vermogensopname tijdens het inschakelmoment van de verbruiker te kunnen opvangen.

Als de vermogensopname tijdens het inschakelmoment van de verbruiker hoger is dan het topuitgangsvermogen van de omvormer (of duurt dit te lang), wordt de overbelastingsbescherming van de omvormer geactiveerd. De verbruiker kan niet aan de omvormer worden aangesloten en er samen mee worden gebruikt.

Voorbeelden:

• Een kleine compressoraangedreven koelkast met een nominaal vermogen van ca. 50 W kan tijdens het inschakelmoment gedurende 3 seconden een 10-voudige vermogensopname hebben (500 W), aangezien de elektrische motor opstart.
• Een gloeilamp met een nominaal vermogen van ca. 60 W kan tijdens het inschakelmoment gedurende 1 seconde een 10-voudige vermogensopname hebben (600 W), aangezien de laag-ohmsche gloeispiraal opwarmt. Pas bij stijgende temperatuur verhoogt ook de elektrische weerstand en daalt de vermogensopname tot het nominaal vermogen.
  → Omwille van het grote aanbod aan elektrische verbruikers kan geen nauwkeurige oplijsting worden gegeven van waar er problemen te verwachten zijn.

Problematisch zijn bijvoorbeeld verbruikers met een ingebouwde elektrische motor, condensatoren in netdelen, apparaten met inductieve belasting, gloeilampen of warmtestralers.

Na de aansluiting van de omvormer aan de spanningsbron (vb. een voertuigaccu) kan de omvormer in gebruik worden genomen.

- Verbind de verbruiker met de omvormer.

→ Als meerdere verbruikers worden aangesloten, mag de gecombineerde vermogensopname van de verbruikers (zie kentekenplaatje op de verbruikers of in hun gebruiksaanwijzing) het uitgangsvermogen van de omvormer niet overschrijden.

• Zet de omvormer aan met de Aan-/Uitschakelaar (schakelaarstand "I").
• Zet evt. de aangesloten verbruiker aan.
• Om de omvormer uit te schakelen plaatst u de Aan/Uitschakelaar in de schakelaarstand "O". Vervolgens kan de verbruiker opnieuw worden ontkoppeld, indien gewenst.

8. AFSTANDSBEDIENING

Let op:

Voor de omvormers met sigarettenaanstekerstekker "SW-100" (bestelnr. 511700) en "SW-150" (bestelnr. 511743 en 511744) geldt dit hoofdstuk niet aangezien ze niet over een afstandsbedieningsingang beschikken.

De omvormer kan via een externe schakelaar (geen knop!) worden in- of uitgeschakeld.

Om de afstandsbediening aan te sluiten raden wij aan om een 2-aderige geleidingssleuf met een kabeldiameter van minstens 0,5 mm ^2 te gebruiken. De kabel mag tot 10 m lang zijn.

Als in-/uitschakelaar kunt u elke willekeurige schakelaar gebruiken, aangezien de interne gelijkspanning als schakelspanning wordt gebruikt (er is geen netspanning met het schakelcontact verbonden).

Er bevindt zich een passende ronde stekker met kabel in de leveringsomvang van de omvormer.

Let op!

en einden van de leidingen van de afstandsbedieningskabel mogen de behuizing van de omvormer niet aanraken, anders wordt de omvormer vernietigd! Verlies van waarborg/garantie!

9. LED-INDICATOR

Via het LED-indicatielampje van de omvormer kunnen verschillende toestanden worden herkend.

LED licht groen op

De omvormer wordt binnen de toegelaten grenswaarden gebruikt.

LED knippert rood

De accuspanning ligt onder de nominale spanning. Naargelang de vermogensopname van de aangesloten verbruiker moet met een uitschakeling rekening worden gehouden indien het gebruik wordt voortgezet.

LED licht rood op

• De toegelaten minimale spanning aan de ingang (accu-aansluiting) werd onderschreden. De accu is leeg. Om de accu te beschermen tegen een schadelijke diepontlading, werd de netspanningsuitgang uitgeschakeld Het is mogelijk om deze accu opnieuw in te schakelen nadat de minimale inschakelspanning werd bereikt.
• De maximum toegelaten uitgangsstroom van de omvormer werd overschreden. Het overbelastingsbeheer heeft de netspanningsuitgang van de omvormer uitgeschakeld.

De aangesloten verbruiker heeft een voor de omvormer te hoog vermogen of de aanloop-/inschakelstroom is te hoog. Het is ook denkbaar dat de verbruiker defect is en een kortsluiting aan de uitgang van de omvormer veroorzaakt.

De omvormer probeert nu 5x elke 5 seconden en dan elke 30 seconden opnieuw op te starten, daarbij licht de LED kort groen op. Als de omvormer ook na meerdere opstartpogingen niet ingeschakeld wordt, verwijdert u de verbruiker van de uitgang van de omvormer en controleert u de werking van de omvormer.

Controleer bovendien de verbruiker aan het openbaar stroomnet of laat de verbruiker door een vakman controle- ren, indien er ook hier beschermingselementen (vb. zekering of aardlekschakelaar) worden geactiveerd.

10. VERVANGEN VAN DE ZEKERING

Als de zekering van de omvormer doorgeslagen is, moet deze als volgt worden vervangen:

• Schakel de omvormer uit.
- Als u de verbruiker van de omvormer ontkoppelt, trekt u de stekker van de verbruiker uit de contactdoos van de omvormer.
- Ontkoppel de omvormer evt. van de accu.
- Los de oorzaak voor het doorslaan van de zekering op. Dit kan een met de verkeerde pool verbonden aansluiting zijn of een aan de omvormer aangesloten verbruiker, waarvan de vermogensopname te hoog is.
- Vervang de zekering door een identieke nieuwe zekering. Bij omvormers "SW-100" en "SW-150" bevindt de zekering zich direct toegankelijk aan de behuizing; bij de andere omvormers opent u gewoon de grote klep aan de bovenkant.

Bij enkele omvormers worden meerdere identieke zekeringen parallel geschakeld (zie hoofdstuk "Technische gegevens"). Vervang hier altijd alle zekeringen.

Belangrijk!

uwe zekering moet over dezelfde nominale stroomsterkte beschikken als de oude zekering. Houd daarom rekening met het hoofdstuk "Technische gegevens".

Overbrug nooit een defecte zekering. Gebruik nooit een zekering met een hogere nominale waarde.

In geval van fout bestaat er anders brand- en explosiegevaar, bovendien wordt de omvormer vernietigd. Verlies van garantie!

- Nu kan de omvormer weer in gebruik worden genomen.

11. ONDERHOUD EN REINIGING

Het product is onderhoudsvrij, met uitzondering van een evt. benodigde vervanging van de zekering. Demonteer het daarom nooit.

Laat het apparaat uitsluitend door een deskundige of elektrotechnisch bedrijf repareren; anders bestaat het gevaar dat het product defect raakt en bovendien vervalt hierdoor de goedkeuring (CE) en de garantie.

Voordat u het product reinigt moet u het uitschakelen en van de spannings-/stroomverzorging loskoppelen. Ont-koppel ook de aangesloten verbruiker.

U mag het product alleen met een schone, zachte, droge en pluisvrije doek schoonmaken. U mag geen reinigingsmiddelen gebruiken die oplosmiddelen bevatten. Hierdoor kunnen de behuizingen en de opschriften aangetast worden.

Stof kan eenvoudig worden verwijderd met een stofzuiger of schone, zachte borstel.

12. VERHELPEN VAN STORINGEN

De werking van het LED-indicatielampje wordt in hoofdstuk 9 beschreven.

Omvormers kunnen niet worden ingeschakeld, geen functie.

• De voor de werking gebruikte accu is leeg. Sluit de omvormer aan een andere, volledig opgeladen accu aan.
• De polariteit is omgedraaid. Controleer de bedrading.
• Bij een omvormer met pooklemmen zijn de kabelverbindingen naar de accu niet correct, vb. is de accukabel niet vastgeschroefd. Draai de schroefverbindingen van de aansluitklemmen vast.
  Bij een omvormer met sigarettenaanstekerstekker moet worden gecontroleerd of de stekker voldoende diep in de sigarettenaanstekerbus steekt.
• De oververhittingsbeveiliging van de omvormer werd geactiveerd. Laat de omvormer voldoende lang afkoelen. Los de oorzaak voor de overtemperatuur op.

De omvormer werkt alleen met een verbruiker met lage vermogensopname

• Bij een omvormer met pooklemmen is de aansluitkabel naar de accu te lang of is de kabeldiameter te klein. Vervang de aansluitkabel door een korter exemplaar, gebruik een kabel met een grotere kabeldiameter.
• De aangesloten verbruiker heeft een te hoge vermogensopname voor de omvormer.
• De aangesloten verbruiker heeft een te hoge vermogensopname bij het inschakelmoment.

Bedrijfsduur is te kort

• Gebruik een accu met een grotere capaciteit.
• De accu is niet volledig opgeladen. Ontkoppel de accu van de omvormer en laad hem volledig op.
• De accu is oud/versleten, vervang hem door een nieuwe accu.

13. AFVOER

Het product hoort niet thuis in het huishoudelijk afval.

er het onbruikbaar geworden product volgens de geldende wettelijke voorschriften.

Type SW-300 (12 V) SW-300 (24 V)
Bestelnr. 511745 511746
Nominale spanning 12 V/DC 24 V/DC
Hal 11 - 15 V/DC 22 - 30 V/DC
Max. ingangsstroom 35 A 18 A
Aanbevolen accucapaciteit min. 25 Ah min. 12,5 Ah
Inschakeldrempel 12,5 V/DC 25 V/DC
Uitschakeldrempel	10,5 V/DC 21 V/DC
Onderspanning waarschuwing	11,5 V/DC	23 V/DC
Vermogensopname bij stationair	3,6 VA	4,8 VA
Zekering ingang (DC)	1 x 40 A (voertuig)	1 x 20 A (voertuig)
Permanent uitgangsvermo-gen (cos phi >0,8)	300 VA	300 VA
Topuitgangsvermogen (cos phi >0,8)	600 VA	600 VA
Uitgangsspanning (+5%/-8%)	225 V/AC	225 V/AC
Uitgangsfrequentie (±1%) bij nominale spanning	50 Hz	50 Hz
Signaal-uitgangsvorm	Sinus	Sinus
Max. duur uitgangsstroom	1,4 A	1,4 A
Max. topuitgangsstroom	3 A_eff	3 A_eff
Uitgangsstekkers	1x randaarding1x Euro	1x randaarding1x Euro
Rendement	>88%	>88%
Ingang	Poolklemmen	Poolklemmen
Kabeldiameter voor aansluit-kabel	16 mm2 (tot 2 m)16 mm2 (tot 3 m)	16 mm2 (tot 2 m)16 mm2 (tot 3 m)
Ventilatorkoeling	ja	ja
Vanop afstand te bedienen ja	ja
Afmetingen (L x B x H)	240 x 245 x 70 mm	240 x 245 x 70 mm
Gewicht	2,7 kg	2,7 kg

Deze 3 omvormers worden via een kabel met sigarettenaanstekerstekker aangesloten.

Type SW-150 (12 V) SW-150 (24 V) SW-100 (12 V)
Bestelnr. 511743 511744 511700
Nominale spanning 12 V/DC 24 V/DC 12 V/DC
Hal 11 - 15 V/DC 22 - 30 V/DC 11 - 15 V/DC
Max. ingangsstroom 18 A 9 A 10 A
Aanbevolen accucapaciteit min. 15 Ah min. 10 Ah min. 10 Ah
Inschakeldrempel	12,5 V/DC	25 V/DC 12,5 V/DC
Uitschakeldrempel	10,5 V/DC	21 V/DC	10,5 V/DC
Onderspanning waarschuwing	11,5 V/DC	23 V/DC 11,5 V/DC
Vermogensopname bij stationair	2,4 VA	3,6 VA	2,5 VA
Zekering ingang (DC)	1 x 20 A (voertuig)	1 x 15 A (voertuig)	1 x 15 A (voertuig)
Permanent uitgangsvermo-gen (cos phi >0,8)	150 VA	150 VA	100 VA120 VA (<30 min)
Topuitgangsvermogen (cos phi >0,8)	300 VA	300 VA	200 VA
Uitgangsspanning (+5%/-8%)	225 V/AC	225 V/AC	225 V/AC
Uitgangsfrequentie (±1%) bij nominale spanning	50 Hz	50 Hz	50 Hz
Signaal-uitgangsvorm	Sinus	Sinus	Sinus
Max. duur uitgangsstroom	0,7 A	0,7 A	0,45 A
Max. topuitgangsstroom	1,5 A_eff	1,5 A_eff	0,9 A_eff
Uitgangsstekkers	1x randaarding	1x randaarding	1x Euro
Rendement	>88%	>88%	>88%
Ingang	Kabel met sigaretten-aanstekerstekker	Kabel met sigaretten-aanstekerstekker	Kabel met sigaretten-aanstekerstekker
Ventilatorkoeling	neen	neen	neen
Vanop afstand te bedienen neen neen neen
Afmetingen (L x B x H)	120 x 245 x 70 mm	120 x 245 x 70 mm	170 x 170 x 50 mm
Gewicht	1,3 kg	1,3 kg	0,5 kg

Impressum

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
