MODE D'EMPLOI Eco Neo III CasaFan
Consigne de sécurité. 2, 10-12
Pièce détachée 28-29
Montage du support de plafond. 32-34
Raccordement électrique 41
Assemblage 35-43
Mise en service / Recodage. 44-46
Fonctionnement 47-49
Dépannage 52
Nettoyage / Maintenance 52
Conseils et astuces. 59, 62
Mise au rebut. 63
Montage plafond-beugel. 32-34
Lisez attentivement le mode d'emploi avant d'utiliser le ventilateur CasaFan. Pour la sécurité des personnes, il est important de suivre ces instructions!
| Explication des symboles: |
| AVERTISSEMENT : Tension électrique ! | ATTENTION |
| Vous avertit d'un danger immédiat pour la vie. Indique les risques pour votre santé et les évventuels risques de blessure. |
| Les apparêils ELECTriquesprésentent un danger de mort par électrocution s'ils sont mal utilisés, mal installés ou si les consignes de sécurité ne sont pas respectées ! |
Consignes de sécurité
- Gardez le mode d'emploi à portée de main. Ne donnez jamais le ventilateur à une autre personne sans son mode d'emploi.
- Ce ventilateur sert à la circulation de l'air ambiant sec. L'utilisation dans des machines, à l'extérieur, dans des garages ainsi que des locaux humides, exposés aux risques d'explosion est interdite.
- Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes ayant des capacités appareil en toute sécurité aient été données et qu'elles comprennent les risques encourus.
- Nettoyage et entretien ne doivent pas être faits par des enfants sans surveillance.
- Si un mouvement de pendule inhabituel est observé, cesser de l'utiliser cesse immédiatement d'utiliser le ventilateur de plafond et contacter le fabricant, son agent de service ou une personne qualifiée dans le cadre.
- Le système de suspension doit être installé par le fabricant, son service clientèle ou des personnes dûment qualifiées utilisant des pieces de rechange d'origine,
- Les pièces de la suspension de sécurité ne peuvent être remplacées que par le fabricant, un partenaire de service ou une personne 10
né dûment qualifié et uniquement avec des pièces de rechange d'origine.
- Avant d'accéder au raccordement et à l'installation, le courant doit être coupé à tous les pôles (fusible dans la boîte à fusibles).
- Les enfants ne doivent pas jouer avec l'appareil.
- Avant de nettoyer ou d'entretenir le ventilateur, éteignez-le ou coupez le courant en coupant le fusible dans la boîte à fusibles.
- Le raccordement électrique et l'entretien électrique de ce ventilateur ne peuvent être effectués que par un électricien formé, un électricien qualifié ou une personne dûment qualifiée.
- La tension indiquée sur la plaque signalétique doit correspondre à la tension secteur effective.
- Ne faites pas passer les câbles sur des bords tranchants et n'écrasez jamais les câbles pendant l'installation.
- Ne faites fonctionner le ventilateur de plafond que lorsqu'il est complètement assemblé!
- AVERTISSEMENT! Le raccordement au réseau nécessite un sectionneur bipolaire dont la largeur d'ouverture des contacts est d'au moins 3 mm. Le dispositif de sectionnement doit être intégré dans le câblage fixe conformément aux règles techniques en vigueur.
- La sécurité électrique du ventilateur n'est garantie que si le système de mise à la terre de l'installation du bâtiment est installé conformément à la réglementation et que le ventilateur y est connecté.
- Le branchement au réseau auquel le ventilateur est raccordé doit être conforme aux normes locales applicables.
- Choisissez un endroit sûr et sécurisé pour l'assemblage et que le site d'installation permette au ventilateur de tourner librement.
- La structure de la boîte de sortie doit pouvoir supporter le poids 4 fois du ventilateur (en mouvement) minimum.
- La distance entre les pales et le sol, doit être supérieure ou égale à 2,3 m.
- Tenez le ventilateur éloigné des sources de chaleur. La distance minimale par rapport aux radiateurs et aux poêles est de 1,5 m.
- Après le montage complet de votre ventilateur, assurez-vous que toutes les connexions sont parfaitement réalisées et serrez bien les vis et les écrous.
Respectez les consignes d'élimination!
Nos ventilateurs de plafond sont des produits de qualité et conçus pour une longue durée de vie.
- Ne jetez pas un appareil en fin de vie et les piles nécessaires à son fonctionnement dans les ordures ménagères!
- Informez-vous sur les possibilités locales de reprise et de recyclage et utilisez les points de collecte existants dans votre région pour l'élimination.
- Éliminez les matériaux d'emballage qui ne sont plus nécessaires de manière écologique et inaccessibles aux enfants.
- Il existe un risque de suffocation pour les enfants par inhalation ou ingestion de parties de l'emballage.
Pièce détachée (figure a, page 28)
Déballez le ventilateur et comparez le contenu de l'emballage pour vérifier qu'il est complet.
Toutes les parties représentées dans l'illustration doivent être contenues et non endommagées.
| Caracteristiques techniques: |
| Typ Eco NEO III | 103 / 132 / 152 / 180 | Eco Concept
132 / 152 | Eco Dynamix II
132 |
| Tension nominale 100 - 240 V ~ |
| Fréquence 50/60 Hz | |
| Puisance moteur 18/26/27 | 9/30 W (max.) 29/30 W | (max.) 30 W (max.) | |
| Classe de protection I/IP20 | |
| Vitesses 6 (avec télécommande) | |
| Cotes Ø x H (mm) env. 10 | 30/1320/1520/1800
× 380/290 | 1320/1520 ×
360/270 | 1320 ×
390/200 |
| Distance plafond - pales | env. 360/270 mm env. | 345/255 env. 3 | 45/255 |
| Poids env. | 5,8/6,1/6,3/6,6 kg | 6,3/6,6 kg | 6,8 kg |
| Lumière optionnelle | disponible comme accessoire |
| Cycle de maintenance | annuellement |
| Sous réserve de modifications techniques. |
Pas pour le ventilateur 180~cm
Non per ventilateur 180~cm
1 17
Ne pas utiliser en cas de montage avec la tige de plafond courte (80 mm) !
Support de montage 2 Vis de baldaquin (2×) 3 Bornier de raccordement Baldaquin 5 Anneau de couverture 6 Tige d'extension avec hémisphère Goupille de sécurité 8 Goupille d'arrêt
9 Couvercle supérieur 10 Corde de sécurité 11 Cable de connexion Support tige de plafond 13 Vis de serrage (2x) 14Unité moteur 15 Pales (4×) Telecommande 16 a. Support des pales (3x)
16 b. Vis des pales (12×) (seul Eco Neo III + Eco Concept) 17 Vis des supports des pales (8x) 13 Couvercle inférieur 19 Vis à bois (2x) 20 Crochet corde de sécurité 21
AVERTISSEMENT : Risque de choc électrique ! Avant de commencer l'installation, coupez l'alimentation électrique au niveau du boîtier principal ou coupez le
courant en retardant le Fuse.
ATTENTION: Respecter toutes les consignes de montage. Une installation incorrecte peut entraîner des blessures et des dommages matériels.
- Le lieu d'installation (plafond) doit avoir une capacité de charge d'au moins 48 kg.
- Utilisez uniquement des vis et chevilles (non fournies) appropriées pour tout type de plafond.

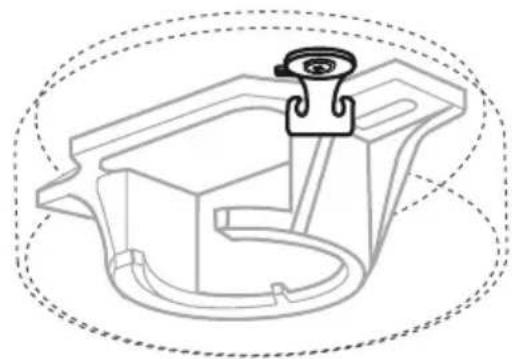

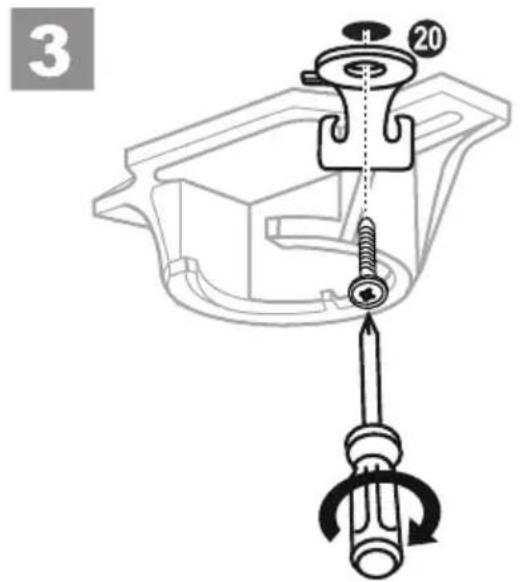

Fixer le support de montage 1a your plafond. Serrez les vis. 2 Devissez les deux vis de l'auberg 2 peu prèS a mi-chemin. Fixer le crochet pour la corde de sécurité au plafond comme indiqué.
Connectez les câbles avec la tension du secteur à la bornière de raccordement.
- Branchez les deux connecteurs ensemble pour alimenter le moteur.
- Plusieurs ventilateurs de plafond peuvent être connectés à une seule télécommande.
- Si plusieurs ventilateurs de la portée radio doivent être programmés sur leur propre émetteur portatif, seul le ventilateur à programmer doit être mis en marche ; il en va de même pour la reprogrammation et l'apprentissage de nouvelles tailles et de nouveaux numéros de pales.
Enseignement de la taille et du nombre des pales
FR Dans les 120 premières secondes après la mise sous tension et la mise en place de la batterie : Appuyez sur la touche « FAN » jusqu'à ce que vous entendiez 3 tonalités BEEP.
- Le moteur passe alors de la vitesse maximale à l'arrêt. Le niveau le plus élevé s'affiche sur l'écran de la télécommande.
- À la fin de la procédure d'apprentissage, 3 autres tonalités BEEP retentissent pour confirmer. Votre ventilateur de plafond est maintenant prêt à fonctionner.
Appuyez sur le bouton « LIGHT » pour allumer l'éclairage optionnel.
REMARQUE: L'éclairage est en option et non inclus avec votre ventilateur de plafond.
| FR CONSEILS EN VUE DE REMÉDIER AUX INCIDENTS |
| Incident Remède | |
| Le ventilateur ne se met pas en marche | - Vérifiéz les fusibles du secteur et les autres connexions. - Vérifiéz si le ventilateur est correctement connecté au secteur. - Répéter le codage de la commande à distance - Changez la pile de l'émetteur portatif si nécessaire. - Mettez l'interrupteur principal du moteur en marche (page 45). |
| Le ventilateur émet des bruits | - Vérifiéz si toutes les vis sont correctement serrées. - Laissez au ventilateur et aux roulements une période de rodage de 24 heures. La plupart des bruits disparaisent après ce lapse de temps. |
| Le ventilateur vibre trop | - Toutes les vis lors du montage du ventilateur, en particulier celles qui touchent la tige d'extension, ont une fonction importante. Vis Non serrrés sont la principale cause des déséquilibles. Faire S'il vous plaît assurer que toutes les vis sont serrées. - Toutes les pales ont été pesées et groupées en fonction de leur poids. Le bois est un matériel naturel. La densité peut varier et provoquer des vibrations même si toutes les paires doivent le même poids. Dans certaines circonstances, les vis sont différents serrés. S'il vous plaît corriger cela. REMARQUE: Faible déséquilibles jusqu'à environ 10 mm du centre sont normaux avec des paires en bois naturel et ne manquent pas. - Vérifiéz si le support de montage est correctement ancriée dans le plafond. |
| Important : L'ouverture de l'appareil et les réparations sont l'affaire exclusive d'un électricien qualifié ! |
AVERTISSEMENT : Risque de choc électrique ! Coupez le courant au niveau de la boîte à fusibles ou du disjoncteur avant de nettoyer ou d'entretien votre ventilateur.
- N'utilisez jamais d'eau pour nettoyer votre ventilateur de plafond. L'appareil ne doit pas se mouiller.
- N'utilisez pas d'alcalis ou d'essence pour le nettoyage.
- Nettoyer les pales et le moteur si nécessaire avec un chiffon sec.
Contrôle régulier
- Vérifiez une fois par an toutes les vis, en particulier celles de la suspension au plafond, pour l'étanchéité.
- Vérifier les connexions électriques pour une connexion correcte.
Protection Lock: L'électronique du moteur EC / DC a une fonction de sécurité intégrée contre le blocage et le freinage pendant le fonctionnement. Si des objets bloquent l'aile ou le moteur, le moteur s'arrête et tente après environ 30 secondes pour exécuter. Si cela échoue, l'électronique commute en mode de verrouillage. S'il vous plaît supprimer les obstacles et réinitialiser l'électronique.
Réinitialiser: Tourner l'émetteur de la télécommande du moteur. Tournez après 5 secondes à nouveau.
Protection contre les surcharges (limite de courant) : L'électronique limite le débit de courant maximum. Si des raisons inconnues respectivement sur la valeur maximale, elle est limitée. Cette mesure vise à protéger le moteur et l'électronique.
Conseils
- Si votre ventilateur après puissance commence, cela est dû à la fonction de mémoire de l'électronique. Elle se souvient du dernier réglage avant de couper l'alimentation électrique.
- Lorsque le ventilateur de plafond ou la lumière en option ne fonctionne pas, éteindre l'appareil pendant au moins 5 secondes, puis tourner à nouveau. En cas de doute, s'il vous plaît repeter le codage du ventilateur de plafond avec la télécommande.
- Pour programmer le «mode d'apprentissage», il est nécessaire que chaque ventilateur sépare individuellement la zone de réception de la tension (par exemple, avec un interrupteur mural).
- En fonction de la position du moteur, le moteur devra se déplacer brièvement vers l'avant puis vers l'arrière, ce qui est tout à fait normal.
Raccourcir la tige du plafond
FR 1. La longueur de la tige.
- J'ai scié la tige.
- Percez un trou.
- Ébavurez le bord coupé et le trou.
- Ne jetez jamais l'appareil dans les ordures ménagères normales.
Pour les appareils portant le symbole ci-contre, utilisez les points de collecte locaux pour le retour des anciens appareils électriques, conformément à la directive européenne DEEE, 2012/19/EU. Pour savoir comment retourner gratuitement les déchets d'équipements électriques et électroniques, veuillez contacter votre autorité locale.
- Ne pas jeter les piles dans les ordures ménagères normales.
Les piles usagées ne doivent pas être jetées dans les ordures ménagères, mais doivent être éliminées correctement dans l'Union européenne, conformément à la directive 2006/66/CE. Pour obtenir des informations sur le retour gratuit des piles usagées, contactez votre revendeur ou votre administration communale. Veuillez éliminer les piles conformément aux dispositions légales en vigueur.
En les jetant séparément, vous apportez votre contribution au recyclage des matières premières et à la protection de l'environnement.
CasaFan se réserve d'apporter tous changements susceptibles d'améliorer les produits en vente.
