Type de produit	Module AS-i
Marque	IFM
Modèle	AC2559
Catégorie	Module électronique
Profil AS-i	S-7.0.E
Nombre maximal de modules par maître	31
Version AS-interface	2.1
Nombre de prises	8 prises M12
Indicateurs LED	LED jaune (entrée/sortie), LED verte PWR, LED rouge FAULT, LED récepteur infrarouge
Alimentation	AS-i (câble jaune) et tension auxiliaire externe
Protection	IP67 (avec bouchons sur prises non utilisées)
Adressage	Adresse libre 1-31 ; adressage via unité AC1144 ou infrarouge
Adresse par défaut	0
Couple de serrage	0,8 Nm
Dimensions (estimées)	110 x 80 x 35 mm
Poids (estimé)	180 g
Fonctions principales	Gestion d'entrées/sorties pour capteurs et actionneurs, communication AS-i
Sécurité	Ne pas retirer la prise d'adressage sous tension ; couvrir les prises non utilisées
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Pièces détachées	Embases (AC5011, AC5003), bouchons (AC3004), unité d'adressage (AC1144), cordon infrarouge (E70211)
Informations générales	Notice disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - AC2559 IFM

Comment adresser le module AC2559 ?

L'adressage s'effectue via l'unité d'adressage AC1144 ou par infrarouge. Attribuez une adresse libre entre 1 et 31. À la livraison, l'adresse est 0.

Que faire si la LED rouge FAULT est allumée ?

La LED rouge allumée indique une erreur de communication AS-i (ex. adresse 0). Si elle clignote, cela signale un défaut périphérique (surcharge ou court-circuit). Vérifiez l'alimentation et les connexions.

Quel est le nombre maximal de modules par maître ?

Le nombre maximal est de 31 modules par maître AS-i.

Comment câbler les capteurs et actionneurs ?

Raccordez les connecteurs aux prises M12. Pour l'alimentation, broche 1 (L+), broche 3 (L-), broche 4 (sortie), broche 5 (terre fonctionnelle). Utilisez les bouchons AC3004 sur les prises inutilisées pour maintenir l'IP67.

Peut-on utiliser l'adressage infrarouge avec n'importe quelle embase ?

Non, l'adressage infrarouge nécessite l'embase AC5011 avec prise d'adressage intégrée. Pour l'embase AC5003, vous devez adresser le module avant montage via l'unité AC1144.

Que signifient les LED jaunes ?

Les 8 LED jaunes indiquent l'état des entrées/sorties : allumées lorsque la voie correspondante est commutée.

Comment protéger le module en cas de non-utilisation de certaines prises ?

Couvrez les prises M12 inutilisées avec les bouchons AC3004 pour garantir la protection IP67.

Quel couple de serrage pour le montage sur l'embase ?

Le couple de serrage recommandé est de 0,8 Nm.

Le module signale-t-il les défauts au maître AS-i ?

Oui, en version AS-i 2.1, les surcharges et courts-circuits sont signalés via le bit interne 'défaut périphérie' dans le registre d'états.

Où télécharger la notice complète ?

Vous pouvez télécharger la notice PDF gratuitement sur le site notice-facile.com pour le modèle IFM AC2559.

MODE D'EMPLOI AC2559 IFM

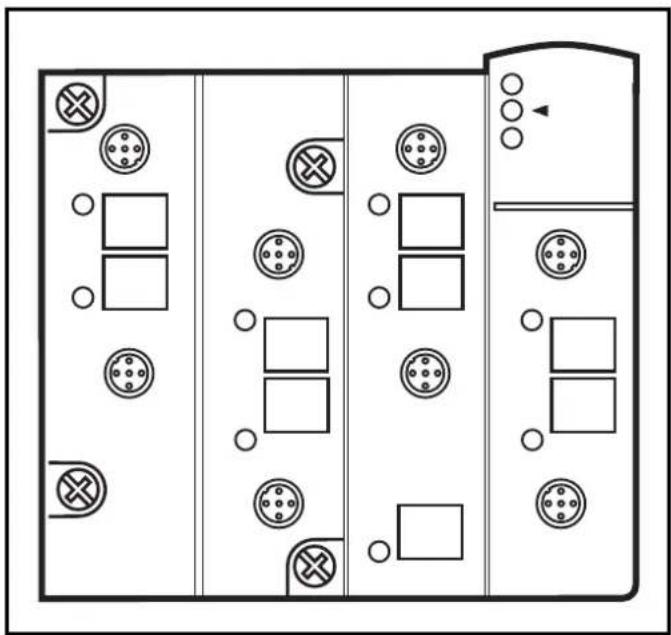

Montageanleitung Installation instructions Notice de montage

Δ5interface

AS-i Modul

AS-i module

Module AS-i

AC2509 / AC2559

Fonctionnement et caractéristiques

• Profil AS-i S-7.0.E
• nombre maximal de modules par maître: 31
• version AS-interface 2.1

Eléments de service et d'indication

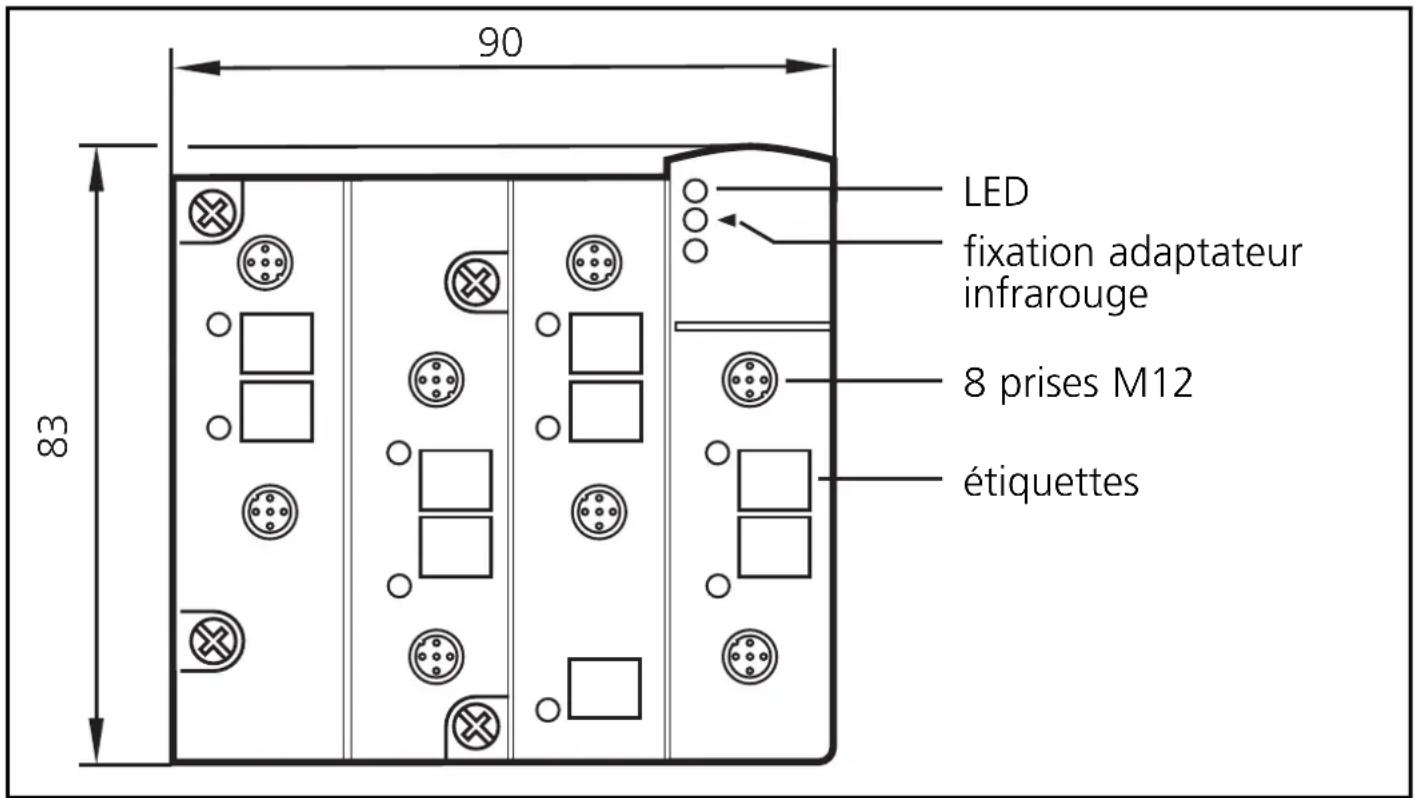

90 LED fixation adaptateur infrarouge 8 prises M12 étiquettes

Montage

Monter le module sur l'embase de câblage raccordé au réseau AS-i, couple de serrage 0,8Nm.

Données techniques

Vous pouvez télécharger la fiche technique de l'Internet si besoin (www.ifm.com).

Raccordement électrique

Raccorder les connecteurs des capteurs/actionneurs aux prises M12. Couvrir les prises non utilisées avec les bouchons (AC3004) afin de garantir la protection IP67.

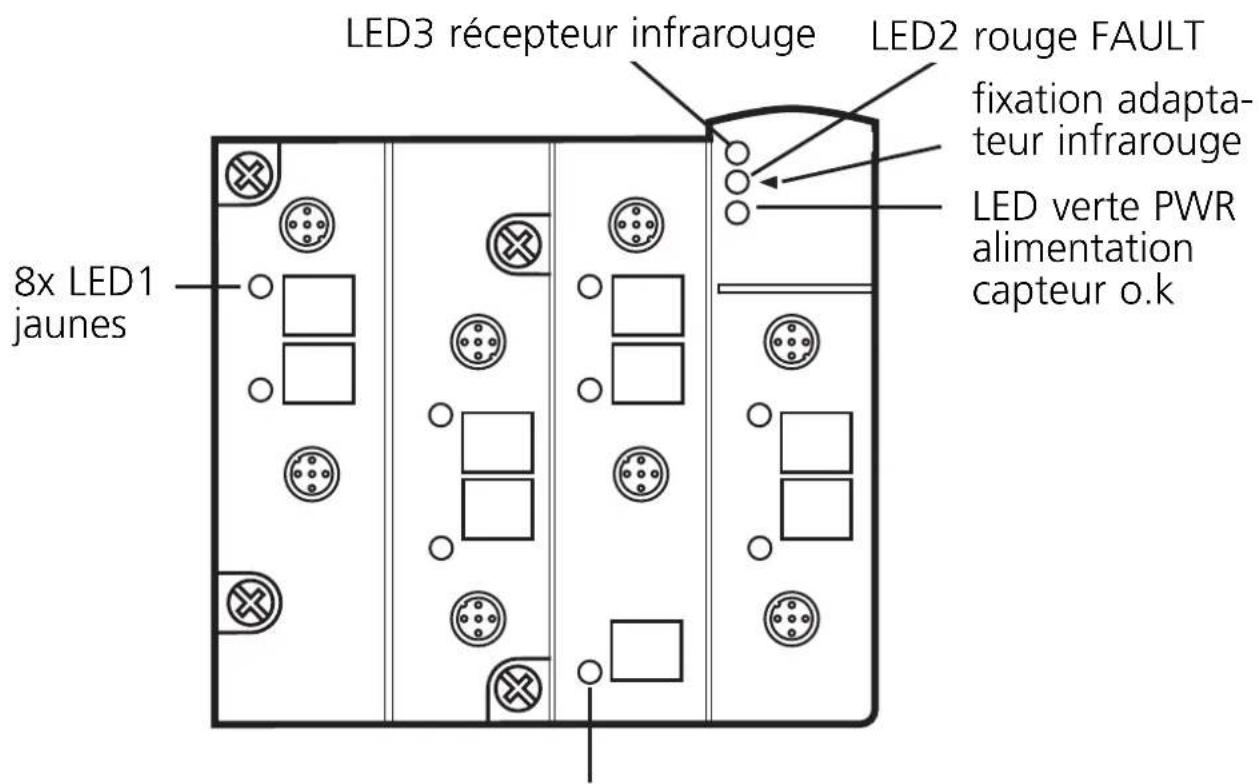

LED3 récepteur infrarouge LED2 rouge FAULT fixation adapta- teur infrarouge LED verte PWR alimentation capteur o.k 8x LED1 jaunes

LED verte tension auxiliaire

entrées

sorties

Prise M12 broche
alimentation capteur L+	1
alimentation capteur L-	3
entrée données 2+4
terre fonctionelle 5

Prise M12 broche
sortie de commutation +	4
alimentation externe - 3
terre fonctionelle 5
n.c. 1,2

Adressage

Affecter une adresse libre entre 1 et 31. A la livraison, l'adresse est 0.

Adressage avec l'unité d'adressage AC1144

Ne pas retirer la prise d'adressage sous tension.

Si le module monté et câblé est utilisé avec l'embase pour câble plat FK-E AC5011 (avec prise d'adressage), il peut être adressé via le cordon d'adressage (E70213).

Si le module est utilisé avec l'embase pour câble plat FK-E AC5003 (sans prise d'adressage) il doit d'abord être adressé via l'unité d'adressage AC1144 et ensuite être monté sur l'embase.

Adressage infrarouge

Le module AS-i offre également l'option d'adressage infrarouge par l'unité d'adressage AC1144.

La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge. Pour ce faire, débrancher le maître.

Alimenter les esclaves en tension avec le bloc d'alimentation AS-i. L'adressage s'effectue via le cordon d'adressage infrarouge E70211.

Lorsque des blocs d'alimentation ifm AS-i SL sont utilisés, la communication peut être désactivée par un connecteur sur le bloc d'alimentation.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED:

• LED jaune: entrées/sorties commutées
• LED verte: alimentation o.k.
- LED 2 rouge allumée: erreur de communication AS-i, esclave ne participe pas à l'échange "normal" des données, p. ex. adresse d'esclave 0
- LED 2 rouge clignote: défaut périphérie, par ex. alimentation capteur, surcharge ou court-circuit de la sortie
• LED 3: récepteur infrarouge

La surcharge et le court-circuit de l'entrée/la sortie sont signalisés au maître AS-i (version 2.1) via le bit interne "défaut périphérie dans le registre d'états.

Electrical ratings
I/O ClassicLine module (AC2509)
