Produkttyp	Modul AS-i
Marke	IFM
Modell	AC2559
Kategorie	Elektronikmodul
AS-i-Profil	S-7.0.E
Maximale Anzahl Module pro Master	31
AS-Interface-Version	2.1
Anzahl Anschlüsse	8 M12-Anschlüsse
LED-Anzeigen	Gelbe LED (Eingang/Ausgang), grüne LED PWR, rote LED FAULT, Infrarotempfänger-LED
Spannungsversorgung	AS-i (gelbes Kabel) und externe Hilfsspannung
Schutzart	IP67 (mit Verschlusskappen auf ungenutzten Anschlüssen)
Adressierung	Freie Adresse 1-31; Adressierung über Einheit AC1144 oder Infrarot
Standardadresse	0
Anzugsdrehmoment	0,8 Nm
Abmessungen (ca.)	110 x 80 x 35 mm
Gewicht (ca.)	180 g
Hauptfunktionen	Verwaltung von Ein-/Ausgängen für Sensoren und Aktoren, AS-i-Kommunikation
Sicherheit	Adressierungsstecker nicht unter Spannung entfernen; ungenutzte Anschlüsse abdecken
Wartung	Mit trockenem, fusselfreiem Tuch reinigen
Ersatzteile	Anschlussbasen (AC5011, AC5003), Verschlusskappen (AC3004), Adressiereinheit (AC1144), Infrarotkabel (E70211)
Allgemeine Informationen	Anleitung als PDF auf notice-facile.com verfügbar

Häufig gestellte Fragen - AC2559 IFM

Wie wird das Modul AC2559 adressiert?

Die Adressierung erfolgt über die Adressiereinheit AC1144 oder per Infrarot. Weisen Sie eine freie Adresse zwischen 1 und 31 zu. Bei Auslieferung ist die Adresse 0.

Was tun, wenn die rote LED FAULT leuchtet?

Die leuchtende rote LED zeigt einen AS-i-Kommunikationsfehler an (z.B. Adresse 0). Wenn sie blinkt, signalisiert dies einen Peripheriefehler (Überlast oder Kurzschluss). Überprüfen Sie die Spannungsversorgung und die Anschlüsse.

Wie viele Module maximal pro Master?

Die maximale Anzahl beträgt 31 Module pro AS-i-Master.

Wie werden Sensoren und Aktoren angeschlossen?

Schließen Sie die Steckverbinder an die M12-Anschlüsse an. Für die Spannungsversorgung: Stift 1 (L+), Stift 3 (L-), Stift 4 (Ausgang), Stift 5 (Funktionserde). Verwenden Sie die Verschlusskappen AC3004 an ungenutzten Anschlüssen, um die Schutzart IP67 zu erhalten.

Kann die Infrarotadressierung mit jeder Anschlussbasis verwendet werden?

Nein, die Infrarotadressierung erfordert die Anschlussbasis AC5011 mit integrierter Adressierbuchse. Bei der Anschlussbasis AC5003 muss das Modul vor der Montage über die Einheit AC1144 adressiert werden.

Was bedeuten die gelben LEDs?

Die 8 gelben LEDs zeigen den Zustand der Ein-/Ausgänge an: leuchtend, wenn der entsprechende Kanal geschaltet ist.

Wie schützt man das Modul bei Nichtbenutzung einiger Anschlüsse?

Decken Sie ungenutzte M12-Anschlüsse mit den Verschlusskappen AC3004 ab, um den Schutz IP67 zu gewährleisten.

Welches Anzugsdrehmoment für die Montage auf der Anschlussbasis?

Das empfohlene Anzugsdrehmoment beträgt 0,8 Nm.

Meldet das Modul Fehler an den AS-i-Master?

Ja, in der Version AS-i 2.1 werden Überlastungen und Kurzschlüsse über das interne Bit 'Peripheriefehler' im Statusregister gemeldet.

Wo kann die vollständige Anleitung heruntergeladen werden?

Sie können die PDF-Anleitung kostenlos auf der Website notice-facile.com für das Modell IFM AC2559 herunterladen.

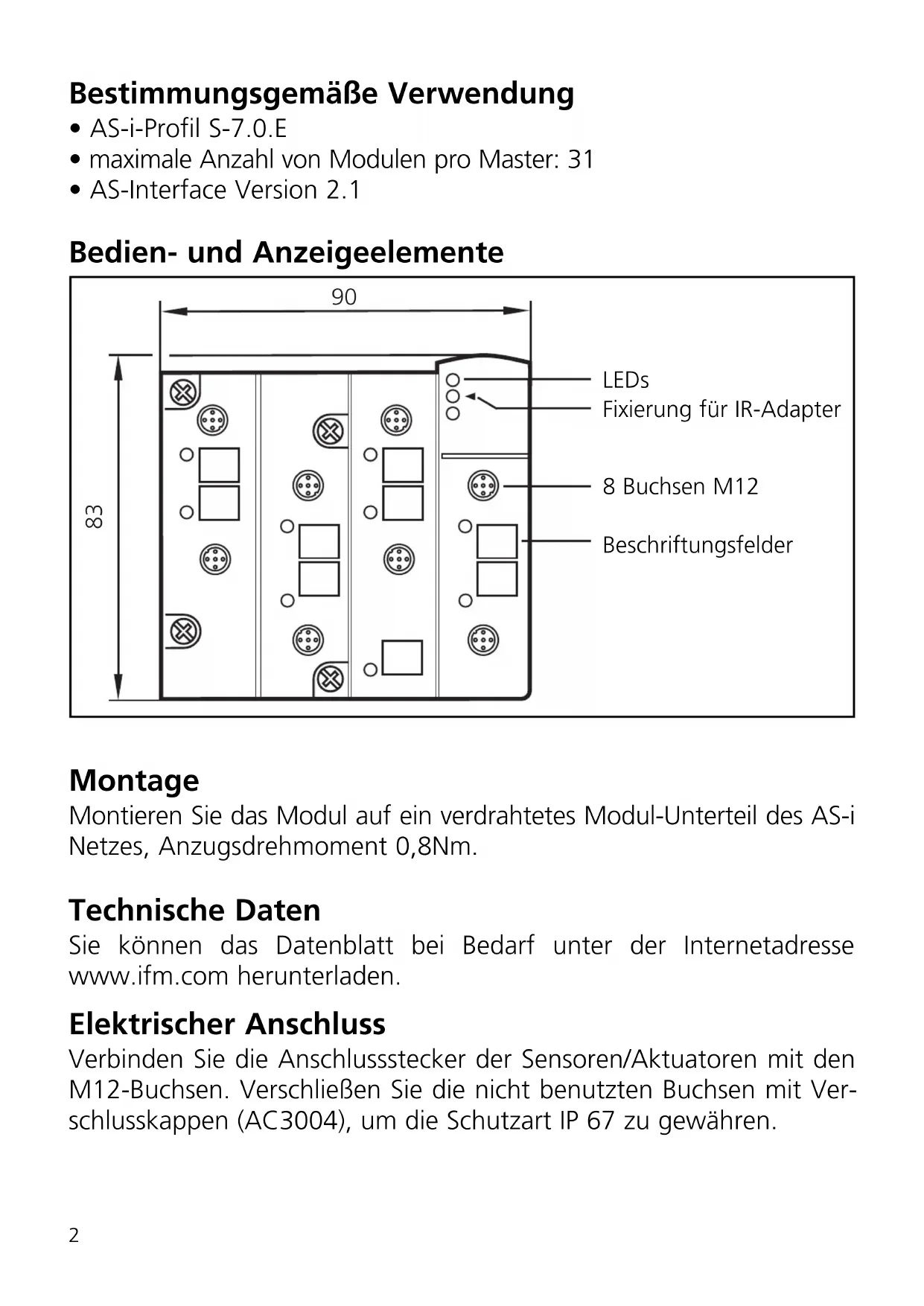

BEDIENUNGSANLEITUNG AC2559 IFM

Bestimmungsgemäße Verwendung

• AS-i-Profil S-7.0.E
• maximale Anzahl von Modulen pro Master: 31
• AS-Interface Version 2.1

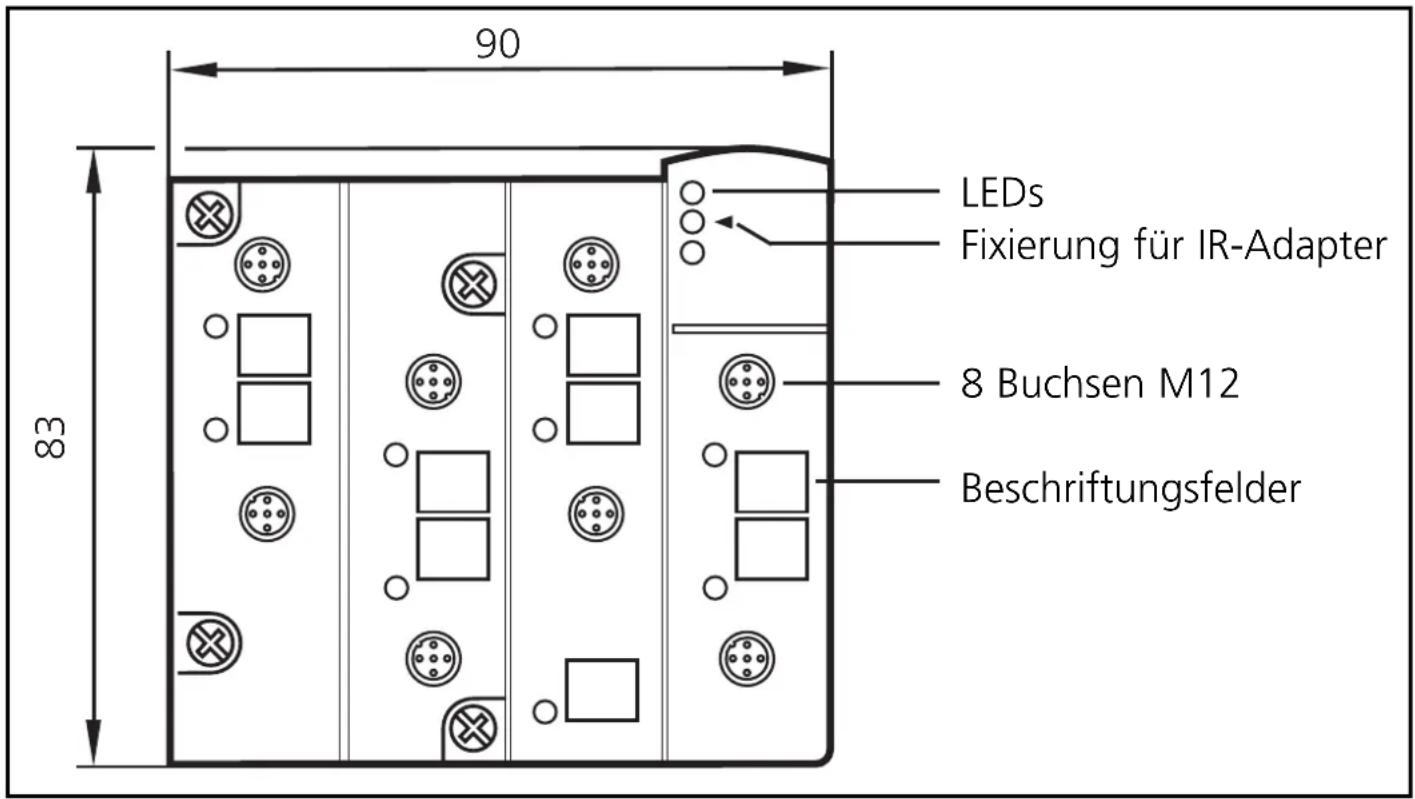

Bedien- und Anzeigeelemente

90 LEDs Fixierung für IR-Adapter 8 Buchsen M12 Beschriftungsfelder

Montage

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

Technische Daten

Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm.com herunterladen.

Elektrischer Anschluss

Verbinden Sie die Anschlussstecker der Sensoren/Aktuatoren mit den M12-Buchsen. Verschließen Sie die nicht benutzten Buchsen mit Verschlusskappen (AC3004), um die Schutzart IP 67 zu gewähren.

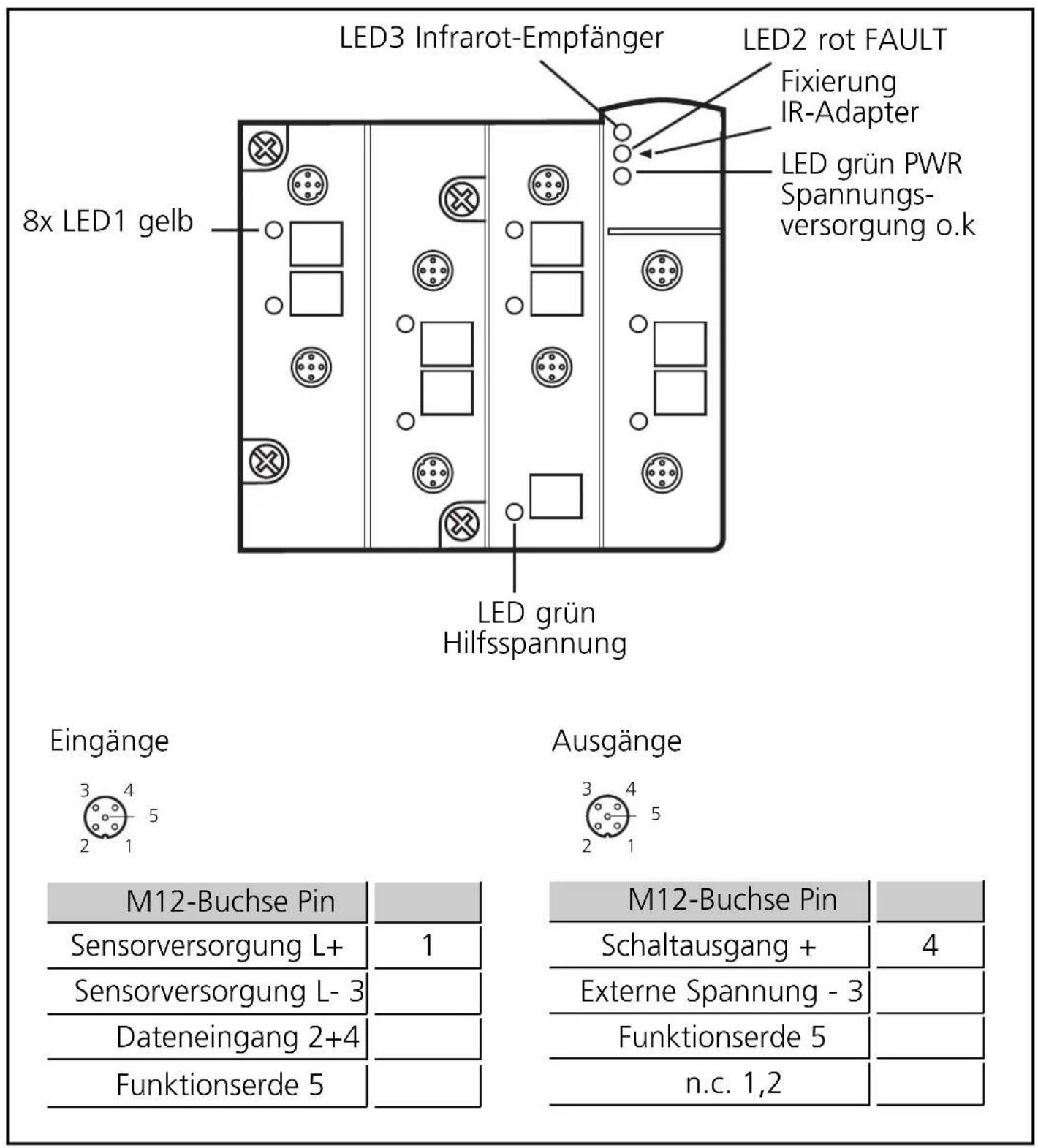

LED3 Infrarot-Empfänger LED2 rot FAULT Fixierung IR-Adapter LED grün PWR Spannungs- versorgung o.k 8x LED1 gelb LED grün Hilfsspannung Eingänge Ausgänge M12-Buchse Pin Sensorversorgung L+ Sensorversorgung L- 3 Dateneingang 2+4 Funktionserde 5 M12-Buchse Pin Schaltausgang + Externe Spannung - 3 Funktionserde 5 n.c. 1,2

Adressieren

Vergeben Sie eine freie Adresse zwischen 1 und 31, Auslieferungs- adresse ist 0.

Adressieren mit dem Adressiergerät AC1144

Nur im spannungslosen Zustand über die Adressierbuchse adressieren.

Das Modul kann in Verbindung mit dem FK-E Unterteil AC5011 (mit Adressierbuchse) über das Adressierkabel (E70213) in montiertem und verdrahtetem Zustand adressiert werden.

In Verbindung mit dem FK-E Unterteil AC5003 (ohne Adressierbuchse) muss das Modul erst über das Adressiergerät AC1144 adressiert und dann montiert werden.

Infrarot-Adressierung

Das AS-i Modul bietet zusätzlich die Möglichkeit zur Infrarot-Adressierung mit dem Adressiergerät AC1144.

Die AS-i Kommunikation (gelbes Kabel) muss während der Infra-rot-Adressierung abgeschaltet sein. Klemmen Sie dafür den Master ab.

Versorgen Sie die Slaves über das AS-i Netzteil mit Spannung. Die Adressierung erfolgt über das IR-Adressierkabel E70211.

Bei Verwendung von ifm AS-i Netzteilen SL kann die Kommunikation über einen Stecker am Netzteil deaktiviert werden.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED 1 gelb: Eingang/Ausgang geschaltet
• LED grün: Spannungsversorgung o.k.
- LED 2 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0

- LED 2 rot blinkt: Peripheriefehler, z. B. Sensorversorgung / Ausgang überlastet bzw. kurzgeschlossen

• LED 3: Infrarot-Empfänger

Überlast und Kurzschluss von Ein- und Ausgang wird dem AS-i Master (Version 2.1) über das Flag „Periphery Fault“ im Status-register signalisiert.
