KDX482DBT - Récepteur audio-vidéo JVC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur audio-vidéo
Marque	JVC
Modèle	KDX482DBT
Dimensions (L x H x P)	182 mm x 53 mm x 100 mm
Poids net	0,6 kg
Alimentation	Batterie de voiture 12 V CC
Puissance de sortie max	50 W x 4 ou 50 W x 2 + 50 W x 1 (caisson de grave)
Radio numérique	DAB+ (Bande III 174,928 – 239,200 MHz)
Radio analogique	FM (87,5 – 108 MHz), AM (531 – 1611 kHz)
Bluetooth	Version 4.2, profils HFP, A2DP, AVRCP, PBAP, SPP
Compatibilité USB	USB 1.1/2.0, FAT12/16/32, fichiers MP3/WMA/AAC/WAV/FLAC
Compatibilité iPod/iPhone	iPod touch 6e gen, iPhone 5S à 12 Pro Max
Assistant vocal	Amazon Alexa intégré
Égaliseur	13 bandes + préréglages
Affichage	Personnalisable, couleur LED
Entrée auxiliaire	Prise jack 3,5 mm
Type de transition	2 voies ou 3 voies
Réglages audio	Alignement temporel, crossover, etc.
Entretien	Nettoyer la façade avec un chiffon doux sec, nettoyer le connecteur avec un coton-tige.
Sécurité	Utiliser uniquement avec une alimentation 12 V CC à masse négative.
Pièces incluses	Façade, plaque de garniture, manchon de montage, faisceau de fils, clé d'extraction.

FOIRE AUX QUESTIONS - KDX482DBT JVC

Comment connecter mon téléphone en Bluetooth ?

Activez le Bluetooth sur votre téléphone et recherchez les appareils. Sélectionnez 'KD-X482DBT' dans la liste. Si demandé, confirmez le code PIN à 6 chiffres affiché sur l'autoradio en appuyant sur le bouton de volume. Une fois apparié, la connexion s'établit automatiquement.

Comment régler l'horloge ?

Maintenez enfoncée la touche SRC (ou MENU) pour accéder au menu. Tournez le bouton de volume pour sélectionner CLOCK, puis appuyez pour valider. Choisissez ensuite CLOCK ADJUST pour régler l'heure et la date. Tournez le bouton pour modifier chaque valeur, appuyez pour confirmer.

Comment utiliser la radio DAB ?

Appuyez plusieurs fois sur SRC pour sélectionner la source DAB. Si c'est la première utilisation, maintenez enfoncée la touche DAB pour lancer une recherche automatique des ensembles. Utilisez les touches ◀ et ▶ pour parcourir les services. Pour mémoriser une station, maintenez enfoncée une touche numérique (1 à 6).

Comment réinitialiser l'appareil ?

Détachez la façade en appuyant sur le bouton de déverrouillage. À l'aide d'un stylo ou d'un trombone, appuyez sur le bouton RESET situé sur la face avant de l'appareil. Vous pouvez également effectuer une réinitialisation via le menu : maintenez SRC enfoncée, allez dans FACTORY RESET et sélectionnez YES.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware depuis le site https://www.jvc.net/cs/car/ sur une clé USB. Connectez la clé à l'autoradio. Maintenez SRC enfoncée, allez dans F/WUPDATE puis UPDATE SYSTEM ou UPDATE DAB et sélectionnez YES. Suivez les instructions à l'écran.

Pourquoi le son est-il faible ou distordu ?

Vérifiez d'abord le volume. Assurez-vous que les haut-parleurs sont correctement connectés et que l'impédance est comprise entre 4 et 8 Ω. Vérifiez le réglage AMP GAIN dans le menu audio : si vos enceintes ont une puissance max inférieure à 50 W, sélectionnez LOW POWER. Vous pouvez aussi ajuster l'égaliseur.

Comment utiliser Amazon Alexa ?

Téléchargez l'application Alexa sur votre smartphone et connectez-vous. Appairez votre téléphone avec l'autoradio via Bluetooth. Dans l'application, ajoutez un appareil en sélectionnant 'Accessoire automobile' puis 'KD-X482DBT'. Une fois configuré, dites 'Alexa' ou appuyez sur la touche VOICE pour activer l'assistant.

Comment nettoyer l'appareil ?

Éteignez l'appareil et détachez la façade. Nettoyez la façade avec un chiffon doux et sec (de préférence en silicone). Utilisez un coton-tige pour nettoyer délicatement le connecteur à l'arrière de la façade. Évitez tout produit chimique ou abrasif.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord le fusible de l'autoradio et celui du véhicule. Assurez-vous que le câble d'alimentation (jaune) et le câble d'allumage (rouge) sont correctement connectés à une source 12 V. Si le message 'MISWIRING' apparaît, vérifiez que les fils d'enceinte ne sont pas en court-circuit. Réinitialisez l'appareil si nécessaire.

Comment régler l'égaliseur ?

Maintenez enfoncée la touche MENU (ou SRC) pour accéder au menu audio. Sélectionnez EQ SETTING, puis PRESET EQ pour choisir un préréglage (Rock, Jazz, etc.) ou EASY EQ pour ajuster manuellement les fréquences graves, médiums et aiguës. Pour un réglage avancé, utilisez PRO EQ avec 13 bandes.

MODE D'EMPLOI KDX482DBT JVC

Information sur l'élimination des anciens équipements électriques et électroniques et piles électriques (applicable dans les pays qui ont adopté des systèmes de collecte sélective)

Les produits et piles électriques sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères.

Les anciens équipements électriques et électroniques et piles électriques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets.

Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver de leurs effets nocifs sur notre santé et sur l'environnement.

Déclaration de conformité se rapportant à la directive RE 2014/53/EU Déclaration de conformité se rapportant à la directive RoHS 2011/65/EU

Fabricant :

JVCKENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

Représentants dans l'UE :

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, THE NETHERLANDS

Par la présente, JVCKENWOOD déclare que l'équipement radio « KD-X482DBT » est conforme à la directive 2014/53/UE. L'intégralité de la déclaration de conformité UE est disponible à l'adresse Internet suivante : https://www.jvc.net/euukdoc/

Avant l'utilisation 3

Fonctionnement de base 4

Prise en main 5

1 Vérifiez le type de transition et annulez la démonstration. 2 Réglez l'horloge et la date. 3 Faites les réglages de base.

Radio numérique 6, Radio analogue 9, USB/iPod 10, AUX 13, Application JVC Remote 13, Bluetooth 14

Bluetooth – Connexion Bluetooth – Téléphone portable Bluetooth – Audio

AMAZON ALEXA 21, Réglages audio 24, Réglages d'affichage 30, Références 31

Entretien

Plus d'informations

Changez l'information sur l'affichage

FRANÇAIS

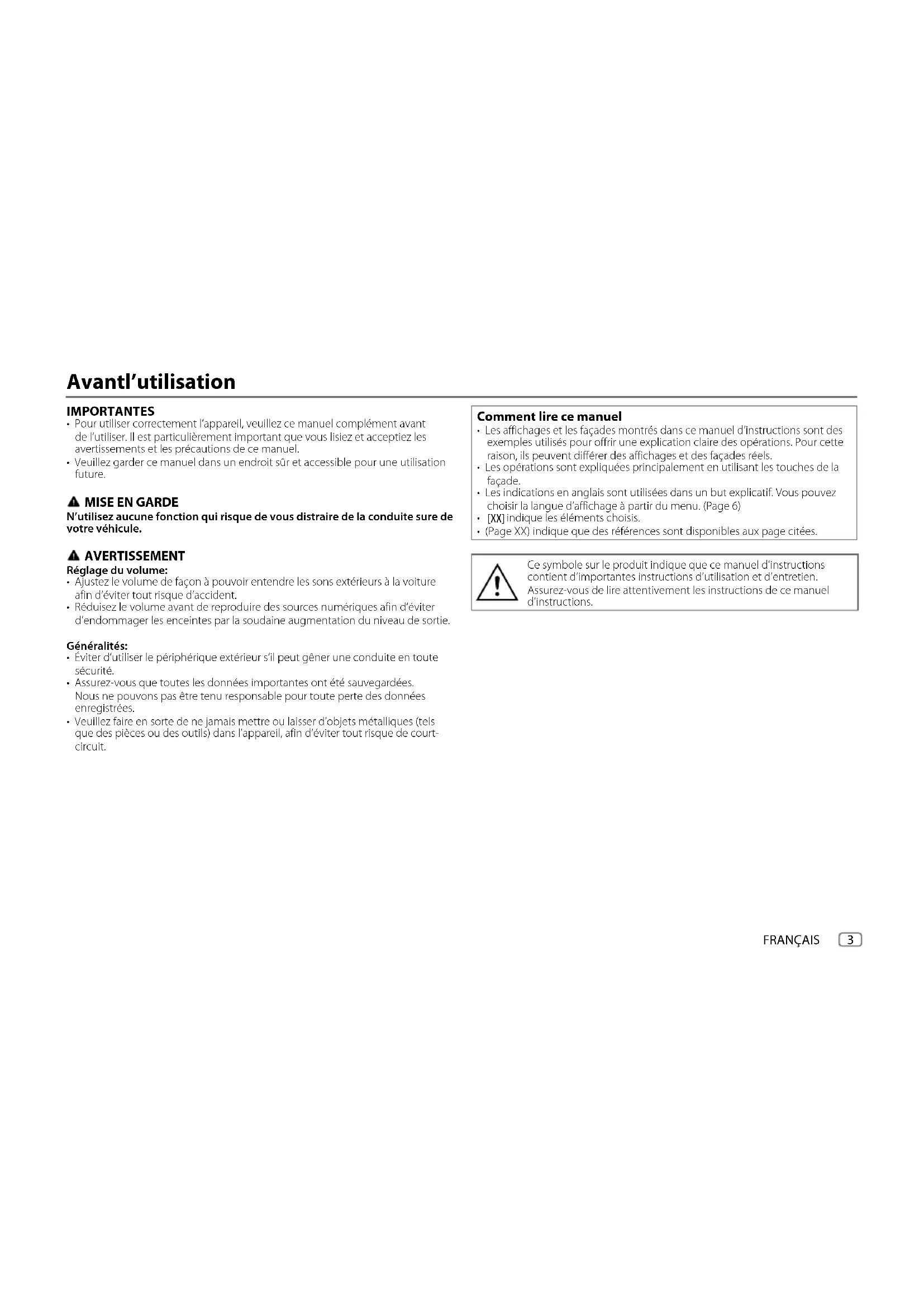

Avant l'utilisation

IMPORTANTES

Pour utiliser correctement l'appareil, veuillez lire ce manuel complémentaire avant de l'utiliser. Il est particulièrement important que vous lisiez et acceptiez les avertissements et les précautions de ce manuel. Veuillez garder ce manuel dans un endroit sûr et accessible pour une utilisation future.

MISE EN GARDE

N'utilisez aucune fonction qui risque de vous distraire de la conduite sûre de votre véhicule.

AVERTISSEMENT

Réglage du volume :

• Ajustez le volume de façon à pouvoir entendre les sons extérieurs à la voiture afin d'éviter tout risque d'accident.
• Réduisez le volume avant de reproduire des sources numériques afin d'éviter d'endommager les enceintes par la soudaine augmentation du niveau de sortie.

Généralités :

• Évitez d'utiliser le périphérique extérieur s'il peut gêner une conduite en toute sécurité. Assurez-vous que toutes les données importantes ont été sauvegardées. Nous ne pouvons pas être tenus responsables pour toute perte des données enregistrées.
• Veuillez faire en sorte de ne jamais mettre ou laisser d'objets métalliques (tels que des pièces ou des outils) dans l'appareil, afin d'éviter tout risque de court-circuit.

Comment lire ce manuel

• Les affichages et les façades montrés dans ce manuel d'instructions sont des exemples utilisés pour offrir une explication claire des opérations. Pour cette raison, ils peuvent différer des affichages et des façades réels.
• Les opérations sont expliquées principalement en utilisant les touches de la façade.
• Les indications en anglais sont utilisées dans un but explicatif. Vous pouvez désirer la langue d'affichage à partir du menu. (Page 6)
• [XX] indique les éléments choisis.
• (Page XX) indique que des références sont disponibles aux pages citées.

Ce symbole sur le produit indique que ce manuel d'instructions contient d'importantes instructions d'utilisation et d'entretien. Assurez-vous de lire attentivement les instructions de ce manuel d'instructions.

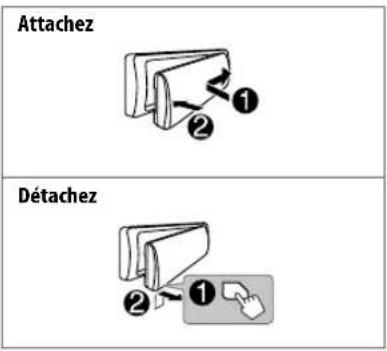

Fonctionnement de base

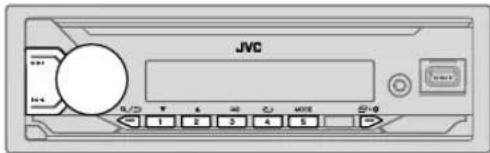

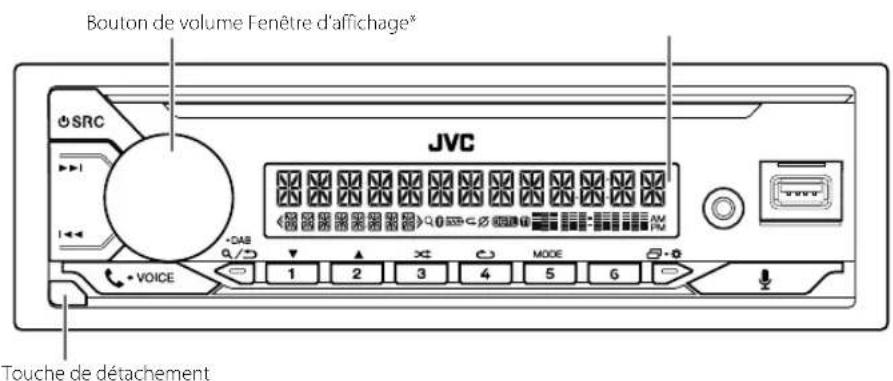

Façade * Uniquement à des fins d'illustration.

Pour Sur la façade
Mettez l'appareil sous tension	Appuyez sur SRC. • Maintenez la touche enfoncée pourmettre l'appareil hors tension.
Ajustez le volume Tournez le bouton de volume.
	Appuyez sur le bouton de volume pour couper le son oumettre la lecture en pause. • Appuyez une nouvelle fois pour annuler. Le niveau de volume returne au niveau précédent avant la mise en sordine ou la pause.
Séléctionner la source	• Appuyez répétitivement sur SRC. • Appuyez sur SRC, puis tournez le bouton de volume avant 2 secondes.
Changez l'information sur l'affichage	Appuyez répétitivement sur (Page 32)

4 FRANÇAIS

Prise en main

Vérifiez le type de transition et annulez la démonstration

Lorsque vous mettez l'appareil sous tension pour la première fois (ou que [FACTORY RESET] est réglé sur [YES], voir page 6), l'affichage montre : "2-WAY X'OVER" ou "3-WAY X'OVER" PRESS VOLUME KNOB TO CONFIRM

1. Appuyez sur le bouton de volume pour valider le type de transition actuel. Puis, l'affichage montre : "CANCEL DEMO" → "PRESS" → "VOLUME KNOB". Pour changer le type de transition, reportez-vous à la page 25. 2. Appuyez sur le bouton de volume. [YES] est nécessaire pour le réglage initial. 3. Appuyez de nouveau sur le bouton de volume. "DEMO OFF" apparaît.

Réglez l'horloge et la date

1. Maintenez enfoncée [la touche] ? 2. Tournez le bouton de volume pour choisir [CLOCK], puis appuyez sur le bouton.

Pour ajuster l'horloge

3. Tournez le bouton de volume pour choisir [CLOCK ADJUST], puis appuyez sur le bouton. 4. Tournez le bouton de volume pour faire les réglages, puis appuyez sur le bouton. Réglez l'heure dans l'ordre "Heures" "Minutes". 5. Tournez le bouton de volume pour choisir [CLOCK FORMAT], puis appuyez sur le bouton. 6. Tournez le bouton de volume pour choisir [12H] ou [24H], puis appuyez sur le bouton.

Pour régler la date

7. Tournez le bouton de volume pour choisir [DATE SET], puis appuyez sur le bouton. 8. Tournez le bouton de volume pour faire les réglages, puis appuyez sur le bouton.

Réglez la date dans l'ordre "Jour" → "Mois" → "Année".

9. Appuyez sur [quitter].

Pour revenir à l'option de réglage précédente, appuyez sur

Faites les réglages de base

1. Maintenez enfoncée. 2. Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3. Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné ou activé. 4. Appuyez sur quitter.

Pour revenir à l'option de réglage précédente, appuyez sur a/

Défaut : [XX]

[SYSTEM]

[KEY BEEP] (Non applicable quand la transition 3 voies est sélectionnée.) (Page 25) [ON] : Met en service la tonalité des touches. ; OFF : Met hors service la fonction.

[SOURCE SELECT]

[AM SRC] 1 [ON] : Met en service AM dans la sélection de la source. OFF : Hors service. (Page 9) [BT AUDIO SRC] 1 [ON] : Met en service BT AUDIO dans la sélection de la source ; OFF : Hors service. (Page 20) [BUILT-IN AUX]*1 [ON] : Met en service AUX dans la sélection de la source. OFF : Hors service. (Page 13)

*1 : (voir page 6)

Prise en main

[F/W UPDATE]

[UPDATE SYSTEM]*2/[UPDATE DAB]
[F/W UP xxx] / [F/W UP xxxxx]	[YES]: Démarrer la mise à niveau du micrologiciel. ; [NO]: Annulation (la mise à niveau n'est pas activée).Pour en savoir plus sur la mise à niveau du micrologiciel, consultez<https://www.jvc.net/cs/car/>.
[FACTORY RESET]	[YES]: Réinitialise les réglages aux valeurs par défaut (sauf la station méorisée). ; [NO]: Annulation.
[CLOCK]
[TIME SYNC]	[ON]: L'horloge est réalisée automatiquement à l'aide des données d'horloge (CT) du signal DAB. ; [OFF]: Annulation.
[CLOCK DISPLAY]	[ON]: L'horloge apparaît sur l'affichage même quand l'appareil est hors tension. ; [OFF]: Annulation.
[ENGLISH]
[PYCKN]	Sélectionné la langue d'affichage pour le menu et l'information sur le morceau si elle est disponible.Par défaut, [ENGLISH] cst sélectionné.
[ESPANOL]
[FRANCAIS]
[DEUTSCH]
[DEMO MODE]	[ON]: Active la démonstration automatique de l'affichage si aucune opération n'est effectuee pendant environ 15 secondes. ; [OFF]: Met hors service la fonction.

1. Pas d'affichage quand la source correspondante est sélectionnée. 2. La mise à niveau inférieur du micrologiciel est interdite.

Radionumérique

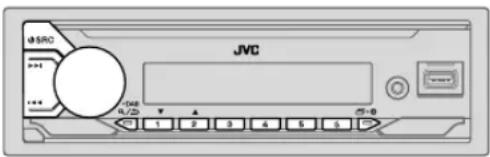

À propos du DAB (Digital Audio Broadcasting)

DAB est l'un des systèmes de radio numérique disponibles aujourd'hui. Il peut offrir un son de qualité numérique sans toutes les interférences gênantes ni les distorsions des signaux. De plus, il peut transporter des textes, des images et des données.

Contrairement aux émissions FM, où chaque programme est émis sur sa propre fréquence, les émissions DAB combinent plusieurs programmes (appelés "services") pour former un "ensemble".

La "composante primaire" (station radio principale) est parfois accompagnée d'une "composante secondaire" qui peut contenir des programmes supplémentaires ou d'autres informations.

L'indicateur "DGTL" s'allume quand un signal numérique DAB est reçu et clignote quand un signal RDS est reçu. L'appareil commute sur l'alarme DAB automatiquement lors de la réception d'un signal d'alarme d'une émission DAB.

Préparation :

1 Connectez une antenne DAB (en vente dans le commerce) à la prise d'antenne DAB. (Page 38) 2 Appuyez répétitivement sur SRC pour sélectionner DAB. 3 Maintenez enfoncée DAB pour démarrer la mise à jour de la liste des services.

"DAB SORTING" apparaît et la mise à jour démarre.

La mise à jour prend un maximum de 3 minutes. Aucune interruption (telle que des informations routières) n'est possible pendant la mise à jour.

Pour annuler la mise à jour de la liste des services : maintenez de nouveau enfoncée DAB.

Radio numérique

Recherche d'un ensemble

1 Appuyez répétitivement sur SRC pour sélectionner DAB. 2 Appuyez sur / pour rechercher un ensemble automatiquement. (ou)

Maintenez enfoncé | / > jusqu'à ce que "M" clignote, puis appuyez répétitivement dessus pour rechercher un ensemble manuellement.

3 Appuyez sur 1/4 / 1/2 pour choisir le service (primaire ou secondaire) que vous souhaitez écouter.

Réglages en mémoire

Vous pouvez mémoriser un maximum de 18 services.

Mémorisez un service

Pendant l'écoute d'un service...

Maintenez enfoncée une des touches numériques (1 à 6). (ou)

1. Maintenez enfoncé le bouton de volume jusqu'à ce que "PRESET MODE" clignote. 2. Tournez le bouton de volume pour choisir un numéro de préréglage, puis appuyez sur le bouton.

"MEMORY" apparaît une fois que le service est mémorisé.

Sélectionnez un service mémorisé

Appuyez sur l'une des touches numériques (1 à 6). (ou)

1. Appuyez sur DAB pour entrer en mode de sélection de recherche DAB. 2. Tournez le bouton de volume pour choisir [PRST] (service préréglé), puis appuyez sur le bouton. 3. Tournez le bouton de volume pour choisir un numéro de préréglage, puis appuyez sur le bouton.

Pour annuler, maintenez enfoncée DAB.

Choisissez un service

1. Appuyez sur DAB pour entrer en mode de sélection de service DAB. 2. Tournez le bouton de volume pour choisir [SRVC] (liste des services), puis appuyez sur le bouton. 3. Tournez le bouton de volume pour choisir un service, puis appuyez sur le bouton.

Pour annuler, maintenez enfoncée DAB.

Sélectionnez un service par son nom

1. Appuyez sur DAB pour entrer en mode de sélection de service DAB. 2. Tournez le bouton de volume pour choisir [SRVC] (liste des services), puis appuyez sur le bouton. 3. Appuyez sur 2Δ / 1∇ pour sélectionner le caractère à chercher. 4. Tournez le bouton de volume pour choisir un service, puis appuyez sur le bouton.

Pour annuler, maintenez enfoncée DAB.

Autres paramètres

1 Maintenez enfoncée 2 Tournez le bouton de volume pour CHOISIR un élément (page 8), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné. 4 Appuyez sur quitter.

Pour revenir à l'option de réglage précédente, appuyez sur 已 /已

Radio numérique

Défaut : [XX]

[RÉGLAGE TUNER]

[RÉGLAGE AF]

[ON] :

Lors de l'écoute de la bande DAB...

Commute automatiquement sur la station FM diffusant le même programme si le signal DAB devient faible. Il revient sur le son DAB quand le signal devient de nouveau fort.

Lors de l'écoute de la bande FM.

Commute automatiquement sur la source DAB diffusant le même programme (si disponible).

[TI]

[ON] : Permet à l'appareil de commuter temporairement sur les informations routières si elles sont disponibles (L'indicateur "TI" s'allume). OFF : Annulation.

[RECHERCHE PTY]

Sélectionnez un code PTY (Reportez-vous à "Code PTY ou Type de programme" ci-après).

S'il y a une station diffusant un programme du code PTY que vous avez choisi, la station est accordée.

[ANNONCE DAB]

[TRAVEL]/[WARNINGS]/[NEWS]/[WEATHER]/[EVENT]/[SPECIAL]/

[RAD INFO]/[SPORTS]/[FINANCE] : Tournez le bouton de volume pour faire une sélection, puis appuyez sur le bouton.

"apparaît devant le type d'annonce activé.

Commute automatiquement, à partir de n'importe quelle source, sur des ensembles de radio numérique diffusant un type d'annonce activé.

• Plusieurs annonces peuvent être activées simultanément.
• Pour les désactiver, appuyez de nouveau sur le bouton de volume ("* s'éteint).

[LIST UPDATE] [UPDATE AUTO]: Met à jour automatiquement la liste des services DAB quand l'apparil est mis sous tension. ; [UPDATE MANUAL]: Maintenez enforcée DAB pourmettre à jour la liste des servicesA/D DAB.
[PTY WATCH]	L'apparil commute automatiquement, à partir de n'importequelle source, sur des ensembles de radio numérique diffusant le type de programme sélectionné.(Reportez-vous à "Code PTV ou Type de programme" ci-après.)[OFF]: Annulation.
[DABANT POWER]	[ON]: Fournit une alimentation à l'antenne DAB. ; [OFF]: Ne fournit pas d'alimentation.Lors de l'utilisation d'une ANTENNE PASSIVE sans amplificateur.
[RELATED SERV]	[ON]: Activé la fonction Soft-Link pour commuter sur un service alternatif qui offre un programme audio différent du programme audio actuel. ; [OFF]: Déactivé.

Code PTY ou Type de programme

[NEWS], [AFFAIRS], [INFO], [SPORT], [EDUCATE], [DRAMA], [CULTURE], [SCIENCE], [VARIED], [POP M] (musique), [ROCK M] (musique), [EASY M] (musique), [LIGHT M] (musique), [CLASSICS], [OTHER M] (musique), [WEATHER], [FINANCE], [CHILDREN], [SOCIAL], [RELIGION], [PHONE IN], [TRAVEL], [LEISURE], [JAZZ], [COUNTRY], [NATION M] (musique), [OLDIES], [FOLK M] (musique), [DOCUMENT]

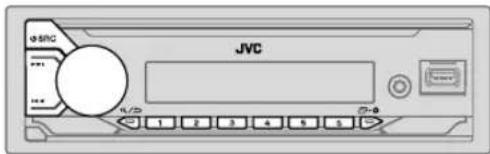

Radio analogique

L'appareil commute sur l'alarme FM automatiquement lors de la réception d'un signal d'alarme d'une émission FM.

Recherche d'une station

1. Appuyez répétitivement sur SRC pour sélectionner FM ou AM. 2. Appuyez sur / pour rechercher une station automatiquement.

ou) Maintenez enfoncé /▶/ ↓ jusqu'à ce que "M" clignote, puis appuyez répétitivement dessus pour rechercher une station manuelle.

Réglages en mémoire

Vous pouvez mémoriser un maximum de 18 stations pour FM et de 6 stations pour AM.

Mémorisez une station

Pendant l'écoute d'une station...

Maintenez enfoncée une des touches numériques (1 à 6). (ou)

1. Maintenez enfoncé le bouton de volume jusqu'à ce que "PRESET MODE" clignote. 2. Tournez le bouton de volume pour désirer un numéro de préréglage, puis appuyez sur le bouton. "MEMORY" apparaît une fois que la station est mémorisée.

Sélectionnez une station mémorisée

Appuyez sur l'une des touches numériques (1 à 6). (ou)

1. Appuyez sur. 2. Tournez le bouton de volume pour désirer un nombre de préréglage, puis appuyez sur le bouton.

Autres paramètres

1. Maintenez enfoncée 2. Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3. Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné.

4. Appuyez pour acquitter.

Pour retourner à l'option de réglage précédente, appuyez sur.

Défaut : [XX]

[TUNER SETTING]
[SSM]	[SSM 01-06]/[SSM 07-12]/[SSM 13-18]: Préègue automatiquement un maximum de 18 stations pour FM. "SSM" s'arrête de clignoter quand les 6 premières stations sont ménorisées. Sélectionnez [SSM 07-12]/[SSM 13-18] pour ménoriser les 12 stations suivantes.
[LOCAL SEEK]	[ON]: Recherche uniquement les stations FM avec une bonne réception.; [OFF]: Annulation. • Les réglages réalisés sont applicables uniquement à la source/station sélectionnée. Si vous changez la source/station, vous doivent refaire les réglages.
[IF BAND]	[AUTO]: Augmente la sélectivité du tuner pour réduire les interférences des stations FM adjacentes. (L'effect stéro peut être pordu.) [WIDE]: Il y a des interférences des stations FM adjacentes, mais la qualité du son n'est pas dégradée et l'effect stéro est conservé.

Radio analogique

[MONO SET]	[ON]: Améliore la réception FM mais l'effet stéreo sera perdu. ; [OFF]: Annulation.
[NEWS SET]*	[ON]: L'appareil commutes temporairement sur le programme d'information s'il est disponible. ; [OFF]: Annulation.
[REGIONAL]*	[ON]: Commute sur une autre station uniquement dans la région spécifique, à l'aide de la commande "AF". [OFF]: Annulation.
[AF SET]*	[ON]: Recherche automatiquement une autre station diffusant le même programme dans le même réseau Radio Data System mais qui possède une meilleure réception quand la réception actuelle est mauvaise. ; [OFF]: Annulation.
[TI]	[ON]: Permet à l'apparil de commuter temporairement sur les informations routières si elles sont disponibles (L'indicateur "I" s'allume). [OFF]: Annulation. - [TI] pour la bande AM peut l'interruption en cas d'information routière pour la source DAB uniquement.
[PTY SEARCH]*	Séléctionnez un code PTY (reportez-vous à "Code PTY" ci-après). S'il y a une station diffusant un programme du code PTY que vous avez choisi, la station est accordée.

* Sélectionnable uniquement pour la source FM. Si le volume est ajusté pendant la réception des informations routières, d'alarmes ou de bulletins d'information, le volume ajusté est automatiquement mémorisé. Il sera appliqué la prochaine fois que les informations routières, d'alarme ou de bulletin d'information seront activées.

Code PTY

[NEWS], [AFFAIRS], [INFO], [SPORT], [EDUCATE], [DRAMA], [CULTURE], [SCIENCE], [VARIANT], [POP M] (musique), [ROCK M] (musique), [EASY M] (musique), [LIGHT M] (musique), [CLASSICS], [OTHER M] (musique), [WEATHER], [FINANCE], [CHILDREN], [SOCIAL], [RELIGION], [PHONE IN], [TRAVEL], [LEISURE], [JAZZ], [COUNTRY], [NATION M] (musique), [OLDIES], [FOLK M] (musique), [DOCUMENT]

USB/iPod

Connectez un périphérique USB. La source change automatiquement sur USB et la lecture démarre. *Ne laissez pas le câble à l'intérieur de la voiture quand il n'est pas utilisé.

Connectez un iPod/iPhone. Reportez-vous à Réglage de la source de lecture pour iPod/Phone à la page 11 pour démarrer la lecture. - Vous pouvez aussi connecter l'iPod/Phone via Bluetooth. (Page 15) * Ne laissez pas le câble à l'intérieur de la voiture quand il n'est pas utilisé.

USB/iPod

Opérations de base

Source sélectionnable :

USB/iPod USB ou iPod BT

Pour les fichiers audio compatibles, reportez-vous à "Fichiers pouvant être lus" à la page 31.

Pour Sur la façade

Recherche rapide vers l'arrière/vers l'avant	Maintenez enforcée !- / -!
Sélectionnez un fischié	Appuyez sur !- / -!
Sélectionnez un dossier*	Appuyez sur 2▲ / 1▼.
Lecture répétée	Appuyez répétivement sur 4← [TRACK REPEAT]/[FOLDER REPEAT]/[ALL REPEAT]: Fichier MP3/WMA/AAC/WAV/FLAC [REPEAT ONE]/[REPEAT ALL]/[REPEAT OFF]: iPod
Lecture aléatoire	Appuyez répétivement sur 3×← [FOLDER RANDOM]/[ALL RANDOM]/[RANDOM OFF]: Fichier MP3/WMA/AAC/WAV/FLAC [SHUFFLE OFF]/[SHUFFLE ON]: iPod

• Cela ne fonctionne pas pour l'iPod.

Sélectionnez le lecteur de musique

Quand la source est USB, appuyez répétitivement sur 5 MODE.

Les morceaux mémorisés dans le lecteur suivant seront lus. - Mémoire sélectionnée interne ou externe d'un smartphone (Mass Storage Class). - Lecteur sélectionné parmi plusieurs lecteurs. (Cet appareil peut prendre en charge un maximum de 4 lecteurs. Cependant, la lecture peut prendre un certain temps si trois cartes ou plus sont connectées.)

Réglage de la source de lecture pour iPod/iPhone

Vous pouvez réaliser le réglage suivant pour toutes les sources à l'exception de la source iPod USB et de la source iPod BT.

1. Maintenez enfoncée. 2. Tournez le bouton de volume pour désigner un élément (page 12), puis appuyez sur le bouton. 3. Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné ou activé. 4. Appuyez sur quitter.

Pour revenir à l'option de réglage précédente, appuyez sur

USB/iPod

Défaut : [XX]

[USB]

[IPHONE SETUP]

[BT] : La source iPod BT est disponible si l'iPod/iPhone est connecté via Bluetooth.

• Si vous connectez l'iPod/iPhone via la prise d'entrée USB, la source iPod USB n'est pas disponible. Cependant, une fois que le Bluetooth est déconnecté, la source iPod USB devient disponible. : [USB] : La source iPod USB est disponible si l'iPod/iPhone est connecté via la prise d'entrée USB, que la connexion Bluetooth soit disponible ou non. L'application mobile Alexa ne peut pas être utilisée quand la source iPod USB est sélectionnée.

Sélectionnez un fichier à lire

À partir d'un dossier ou d'une liste

1. Appuyez sur. 2. Tournez le bouton de volume pour sélectionner un dossier/liste, puis appuyez sur le bouton. 3. Tournez le bouton de volume pour désigner un fichier, puis appuyez sur le bouton.

La lecture du fichier sélectionné démarre.

Recherche rapide (applicable uniquement pour la source USB)

Si vous avez beaucoup de fichiers, vous pouvez effectuer une recherche rapide parmi eux.

1. Appuyez sur α/0. 2. Tournez le bouton de volume pour sélectionner un dossier/liste, puis appuyez sur le bouton. 3. Tournez rapidement le bouton de volume pour parcourir la liste rapidement. 4. Tournez le bouton de volume pour désigner un fichier, puis appuyez sur le bouton.

La lecture du fichier sélectionné démarre.

Recherche alphabétique (applicable uniquement pour les sources iPod USB et iPod BT)

Vous pouvez rechercher un fichier en fonction du premier caractère.

1. Appuyez sur α/5.

2. Tournez le bouton de volume pour choisir une liste, puis appuyez sur le bouton.

3. Appuyez sur 2Δ/1ν ou tournez le bouton de volume rapidement pour sélectionner le caractère souhaité (A à Z, 0 à 9, OTHERS).

Sélectionnez "OTHERS" si le premier caractère est autre que A à Z, 0 à 9.

4. Appuyez sur le bouton de volume pour démarrer la recherche.

Les fichiers contenant les caractères recherchés ou avec des caractères similaires (ordre alphabétique) sont affichés.

5. Tournez le bouton de volume pour désigner un fichier, puis appuyez sur le bouton.

La lecture du fichier sélectionné démarre.

• Pour revenir à l'option de réglage précédente, appuyez sur a/ Pour annuler, maintenez enfoncée a/

Vous pouvez écouter de la musique à partir d'un lecteur audio portable via la prise d'entrée auxiliaire.

Préparation :

Sélectionnez [ON] pour [BUILT-IN AUX] dans [SOURCE SELECT]. (Page 5)

Démarrez l'écoute

1 Connectez un lecteur audio portable (en vente dans le commerce).

Mini fiche stéréo de 3,5 mm avec connecteur en forme de "L" (en vente dans le commerce)

Prise d'entrée auxiliaire

2 Appuyez répétitivement sur (SRC pour sélectionner AUX. 3 Mettez sous tension le lecteur audio portable et démarrez la lecture.

Utilisez une mini fiche stéréo munie d'une fiche à 3 connecteurs pour obtenir une sortie audio optimum.

Vous pouvez commander l'autoradio JVC à partir d'un iPhone/iPod touch (via Bluetooth ou via la prise d'entrée USB) ou d'un périphérique Android (via Bluetooth) en utilisant l'application JVC Remote. - Pour plus d'informations, consultez https://www.jvc.net/cs/car/ .

Préparation :

Installez la dernière version de l'application JVC Remote sur votre périphérique avant la connexion.

Commencez à utiliser l'application JVC Remote

1 Démarrez l'application JVC Remote sur votre appareil. 2 Connectez-vous au périphérique.

• Pour un périphérique Android : Appariez le périphérique Android avec cet appareil via Bluetooth. (Page 15)
• Pour iPhone/iPod touch :

Connectez l'iPhone/iPod touch à la prise d'entrée USB. (Page 10) (ou)

Appariez l'iPhone/iPod touch avec cet appareil via Bluetooth. (Page 15) (Assurez-vous que la prise d'entrée USB n'est connectée à aucun périphérique.)

3 Sélectionnez le périphérique à utiliser à partir du menu. Reportez-vous à "Réglages pour utiliser une application JVC Remote" ci-après. Par défaut, [ANDROID] est sélectionné. Pour utiliser l'iPhone/iPod touch, sélectionnez [YES] pour [IOS].

Réglages pour utiliser une application JVC Remote

1 Maintenez enfoncée 2 Tournez le bouton de volume pour désigner un élément (page 14), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné ou activé. 4 Appuyez sur quitter.

Pour retourner à l'option de réglage précédente, appuyez sur a/

Application JVC Remote Bluetooth®

Default: [XX]

[REMOTEAPP]

[SELECT] Sélectionnez le périphérique ([IOS] ou [ANDROID]) pour utiliser l'application.

[IOS] [YES] : Sélectionnez iPhone/iPod touch pour utiliser l'application via Bluetooth ou connecté via la prise d'entrée USB. [NO] : Annulation. Si [IOS] est sélectionné, sélectionnez à la source iPod BT (ou la source iPod USB si votre iPhone/iPod touch est connecté via la prise d'entrée USB) pour activer l'application. - Reportez-vous à "Réglage de la source de lecture pour iPod/Phone" à la page 11 pour plus d'informations. - La connectivité de l'application est interrompue ou déconnectée si : - Vous changez la source de iPod BT à n'importe quelle source de lecture connectée via la prise d'entrée USB. - Vous passez de la source iPod USB à la source iPod BT.

[ANDROID] [YES] : Sélectionnez le périphérique Android pour utiliser l'application via Bluetooth. ; [NO] : Annulation.

ANDROID Sélectionnez le périphérique Android à utiliser dans la liste. [LIST] Affiche uniquement quand [ANDROID] de [SELECT] est réglé sur [YES].

[STATUS] Affiche l'état du périphérique sélectionné.

[IOS CONNECTED] : Vous pouvez utiliser l'application à l'aide de l'iPhone/iPod touch connecté via Bluetooth ou par la prise d'entrée USB.

[IOS NOT CONNECTED] : Aucun périphérique iOS n'est connecté pour utiliser l'application.

[ANDROID CONNECTED] : Vous pouvez utiliser l'application à l'aide du périphérique Android connecté via Bluetooth.

[ANDROID NOT CONNECTED] : Aucun périphérique Android n'est connecté pour utiliser l'application.

• En fonction de la version Bluetooth, du système d'exploitation et de la version du micrologiciel de votre téléphone portable, la fonction Bluetooth peut ne pas fonctionner avec cet appareil. Assurez-vous d'activer la fonction Bluetooth du périphérique pour réaliser les opérations suivantes.
• La condition du signal varie en fonction de l'environnement.

Connexion Bluetooth

Profils Bluetooth pris en charge

Profil mains libres (HFP) - Profil de distribution audio avancé (A2DP) - Profil de télécommande audio/vidéo (AVRCP) - Profil de port série (SPP) - Profil d'accès au répertoire d'adresses (PBAP)

Codecs Bluetooth pris en charge

Codec Sous-bande (SBC) - Codage audio avancé (AAC)

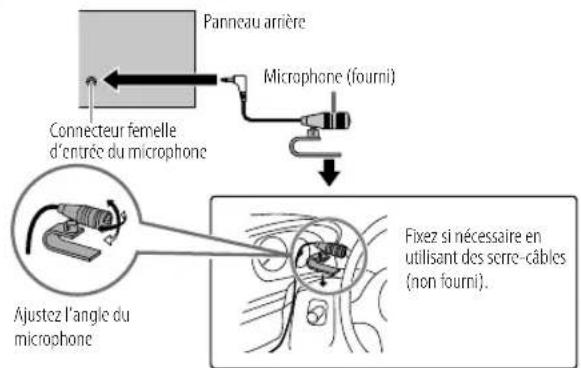

Connectez le microphone

Bluetooth

Faites le pairage et connectez un périphérique Bluetooth pour la première fois

1 Appuyez sur SRC pour mettre l'appareil sous tension. 2 Recherchez et sélectionnez le nom de votre récepteur ("KD-X482DBT") sur le périphérique Bluetooth.

"BT PAIRING" clignote sur l'afficheur.

Pour certains périphériques Bluetooth, il se peut que vous ayez besoin d'entrer le code PIN (numéro d'identification personnel) immédiatement après la recherche.

3 Réalisez (A) ou (B) en fonction de ce qui apparaît sur l'afficheur. Pour certains périphériques Bluetooth, la série de pairage peut varier en fonction des étapes décrites ci-dessous.

(A) "Nom du périphérique" → "XXXXXX" → "VOL - YES" → "BACK - NO" "XXXXXX" est un code à 6 chiffres généralement aléatoire pendant chaque pairage.

Assurez-vous que les codes qui apparaissent sur l'appareil et le périphérique Bluetooth sont les mêmes.

Appuyez sur le bouton de volume pour valider le code. Utilisez le périphérique Bluetooth pour valider le code.

(B) "Nom du périphérique" ⇒ "VOL-YES" ⇒ "BACK-NO" Appuyez sur le bouton de volume pour démarrer le pairage.

2 - Si "PAIRING PIN 0000" défile sur l'afficheur, entrez le code PIN "0000" sur le périphérique Bluetooth. Vous pouvez désirer le code PIN souhaité avant le pairage. (Page 19) - Si seul "PAIRING" apparaît, utilisez le périphérique Bluetooth pour confirmer le pairage.

"PAIRING COMPLETED" apparaît quand le pairage est terminé et s'allume quand la connexion Bluetooth est établie.

• L'indicateur "s" s'allume pour indiquer la puissance de la batterie du périphérique connecté. Reportez-vous aussi à [FORMAT] à la page 30 pour la puissance de la batterie et du signal indiquée sur l'afficheur.
• Cet appareil prend en charge le Pairage simple sécurisé (SSP).
• Un maximum de cinq appareils peuvent être enregistrés (appariés) en tout.
• Une fois que le pairage est terminé, le périphérique Bluetooth reste enregistré sur l'appareil même si vous réinitialisez l'appareil. Pour supprimer un périphérique apparié, voir [DEVICE DELETE] à la page 19.
• Un maximum de deux téléphones Bluetooth et un périphérique audio Bluetooth peuvent être connectés en même temps. Pour connecter ou déconnecter le périphérique enregistré, reportez-vous à [PHONE SELECT] ou [AUDIO SELECT] dans [BT MODE]. (Page 19)

Cependant, quand la source est BT AUDIO, vous pouvez vous connecter à cinq périphériques audio Bluetooth et commuter parmi ces cinq périphériques. (Page 20)

• Certains périphériques Bluetooth peuvent ne pas se connecter automatiquement au système après le pairage. Connectez le périphérique à l'appareil manuellement.
• Quand la batterie du périphérique Bluetooth connecté devient faible, "Nom du périphérique" → "LOW BATTERY" apparaît.
• Référez-vous au manuel d'instructions de votre périphérique Bluetooth pour en savoir plus.

Pairage automatique

Quand vous connectez un iPhone/iPod touch à la prise d'entrée USB, la demande de pairage (via Bluetooth) est activée automatiquement si [AUTO PAIRING] est réglé sur [ON]. (Page 19)

Appuyez sur le bouton de volume pour faire le pairage une fois que vous avez validé le nom de périphérique.

Bluetooth

Réception d'un appel

Quand il y a un appel entrant: - Les touches clignotent dans la couleur que vous avez sélectionnée dans [RING COLOR]. (Page 17) L'appareil répond automatiquement à l'appel si [AUTO ANSWER] est sur une heure sélectionnée. (Page 17)

Pendant un appel:

• Les touches s'arrêtent de clignoter et s'allument dans la couleur que vous avez sélectionnée dans [RING COLOR]. (Page 17)
• Si vous mettez hors tension l'appareil ou détachez la façade, la connexion Bluetooth est déconnectée.

Les opérations suivantes peuvent différer ou peuvent ne pas être disponibles en fonction du téléphone connecté.

Pour Sur la façade

Répondre à un appel	Appuyez sur VOICE ou sur le bouton de volume.
Refuser un appel	Maintenez enforcé VOICE ou le bouton de volume.
Fin d'un appel	Maintenez enforcé VOICE ou le bouton de volume.

Pendant que vous parlez pour le premier appel entrant...

Répondez à un autre appel entrant et mettez en attente l'appeal actuel	Appuyez sur VOICE ou sur le bouton de volume.
Refusez un autre appel entrant	Maintenez,enforcé VOICE ou le bouton de volume.

Quand vous avez deux appels actifs...

Terminez l'appel actuel et activez l'appel en attente	Maintenez enforcé VOICE ou le bouton de volume.
Commutez entre l'appel actuel et l'appel en attente	Appuyez sur VOICE.
Ajustez le volume du téléphone*1 [00] à [35] (Défaut: [15])	Tournez le bouton de volume pendant un appel.
Commute entre le mode mains libres et le mode de conversation privée*2	Appuyez sur pendant un appel.

1 Cet ajustement n'affecte pas le volume des autres sources. 2 Les opérations peuvent différer en fonction du périphérique Bluetooth connecté.

Bluetooth

Amélioration de la qualité des voix

Quand vous parlez au téléphone...

1 Maintenez enfoncée. 2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné ou activé. 4 Appuyez sur quitter.

Pour retourner à l'option de réglage précédente, appuyez sur a/

Défaut : [XX]

[MIC GAIN]	[LEVEL -10] à [LEVEL +10] ([LEVEL -04]): La sensibilité du microphone augmente quand le nombre augmente.
[NR LEVEL]	[LEVEL -05] à [LEVEL +05] ([LEVEL 00]): Ajustez le niveau de réduction de bruit jusqu'à ce qu'un minimum de bruit soit entendu pendant une conversation téléphonique.
[ECHO CANCEL]	[LEVEL -05] à [LEVEL +05] ([LEVEL 00]): Ajustez le temps de retard d'annulation de l'echo jusqu'à ce que le dernier echo est entendu pendant une conversation téléphonique.

• La qualité de l'appel peut dépendre du téléphone portable.

Réalise les réglages de réception d'un appel

1 Appuyez sur potentiomètre en mode Bluetooth. 2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné ou activé.

Pour retourner à l'option de réglage précédente, appuyez sur a/

Défaut : [XX]

[ SETTINGS]
[AUTOANSWER]	[01 SEC] à [30 SEC]: Répond à un appel entrant automatiquement pendant le temps sélectionné (seconds). ; [OFF]: Annulation.
[RING COLOR]	[COLOR 01] à [COLOR 49] ([COLOR 08]): Sélectionne la couleur l'éclairage pour les touches comme notification quand il y a un appel entrant et pendant un appel. ; [OFF]: Annulation.

Faire un appel

Vous pouvez faire un appel à partir de l'historique, du répertoire d'adresses ou composer le numéro. Un appel par commande vocale est possible si votre téléphone portable possède cette fonction.

1 Appuyez sur [APPELEZ] en mode Bluetooth.

(Nom du premier périphérique) apparaît.

• Si deux téléphones Bluetooth sont connectés, appuyez de nouveau sur

VOICE pour connecter un autre téléphone.

(Nom du deuxième périphérique) apparaît.

2 Tournez le bouton de volume pour sélectionner un élément (page 18), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné.

Pour revenir à l'option de réglage précédente, appuyez sur [RETOUR].

Bluetooth

[RECENTCALL]	(Applicable uniquement quand le téléphone prend en charge PBAP.)1 Appuyez sur le bouton de volume pour selectionner un nom ou un nombre de téléphone.·"<= "indique l'appoint reçu,"> " indique un appel passé, "M" indique un appel manqué.·"NO HISTORY" apparait s'il n'y a pas d'historique d'appels enregistré ou de numéro d'appoint.2 Appuyez sur le bouton de volume pour appel.
[PHONEBOOK]	(Applicable uniquement quand le téléphone prend en charge PBAP.)1 Appuyez sur 2▲ / 1▼ pourCHOISIR la dette souhaïee (A à Z, 0 à 9, et OTHERS).·"OTHERS" apparait si le premier caracteré est autre que A à Z, 0 à 9.2 Tournez le bouton de volume pourCHOISIR un nom, puis appuyez sur le bouton.3 Tournez le bouton de volume pourCHOISIR un nombre de téléphone, puis appuyez sur le bouton pour appel.Pour utiliser le répertoire d'adresses avec cet appleil, assurez-vous d'autoriser l'accès ou le transfert à partir de votre smartphone. En fonction du téléphone connecté, le processus peut différer.Cet appleil peut unqu电梯 afficher les lettres non accentuees. (Les lettres accentuees telles que "U" sont affichées comme "U".)
[DIAL NUMBER]	1 Tournez le bouton de volume pour selectionner un nombre (0 à 9) ou un caractère (#, #, +).2 Appuyez sur<▲/>1 pour déplacer la position d'entree.Régêze les étapes 1 et 2 jusqu'à ce que vous terminiez d'enter le nombre de téléphone.3 Appuyez sur le bouton de volume pour appel.
[VOICE]	Dites le nom du contact que vous souhaïez appel ou la commande vocale pour commander les fonctions du téléphone. (Reportez-vous aussi à "Faites au appel en utilisant la reconnaissance vocale" ci-après.)

Faire un appel en utilisant la reconnaissance vocale

1 Maintenez enfoncée VOICE pour activer la reconnaissance vocale du téléphone connecté. 2 Dites le nom du contact que vous souhaitez appeler ou la commande vocale pour commander les fonctions du téléphone. - Les fonctions de reconnaissance vocale prises en charge varient pour chaque téléphone. Référez-vous au manuel d'instructions du téléphone connecté pour les détails.

Stockage d'un contact en mémoire

Vous pouvez mémoriser un maximum de 6 contacts sur les touches numériques (1 à 6).

1 Appuyez sur la touche pour activer le mode Bluetooth. 2 Tournez le bouton de volume pour sélectionner [RECENT CALL], [PHONEBOOK] ou [DIAL NUMBER], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour sélectionner un contact ou entrez un numéro de téléphone.

Si un contact est sélectionné, appuyez sur le bouton de volume pour afficher le numéro de téléphone.

4 Maintenez enfoncée une des touches numériques (1 à 6).

"MEMORY P(numéro présélectionné)" apparaît quand les contacts sont mémorisés.

Pour supprimer un contact de la mémoire présélectionnée, choisissez [DIAL NUMBER] à l'étape 2 et mémorisez un numéro vide à l'étape 3, puis passez à l'étape 4.

Bluetooth

Passez un appel sur un numéro préréglé

1 Appuyez sur la touche pour activer le mode Bluetooth. 2 Appuyez sur l'une des touches numériques (1 à 6). 3 Appuyez sur le bouton de volume pour appeler. "NO PRESET" apparaît s'il n'y a pas de contact mémorisé.

Réglages du mode Bluetooth

1 Maintenez enfoncée la touche. 2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné. 4 Appuyez sur la touche pour quitter.

Pour revenir à l'option de réglage précédente, appuyez sur la touche.

Default [XX]

[BTMODE]
[PHONESELECT]	Permet de sélectionner le téléphone ou le péphérique audio à connecter ou déconnecter.
[AUDIOSELECT]	"*" apparait devant le nom de l'appareil quand il est connecté. "▶" apparait devant le péphérique de lecture audio actuel. • Vus pouvez connecter un maximum de deux téléphones Bluetooth et un péphérique audio Bluetooth en même temps.
[DEVICIDELETE]	1 Tournez le bouton de volume pourCHOISIR le péphérique à supprimer, puis appuyez sur le bouton. 2 Tournez le bouton de volume pourCHOISIR [YES] ou [NO], puis appuyez sur le bouton.
[PIN CODE EDIT](0000)	Change le code PIN (6 chiffres maximum). 1 Tournez le bouton de volume pour suctionner un nombre. 2 Appuyez sur▶/▶ pour déplacer la position d'entrée. Répérez les étapes 1 et 2 jusqu'à ce que le code PIN soit entré complètement. 3 Appuyez sur le bouton de volume pour valider.

[RECONNECT]	[ON]: L'appareil se reconnectce automatiquement quand le dernier périhérique Bluetooth connecté est dans la plage. ; [OFF]: Annulation.
[AUTO PAIRING]	[ON]: L'appareil est apparié automatiquement avec le périhérique Bluetooth pris en charge (iPhone/Android touch) quand il est connecté par la prise d'entrée USB. En fonction du système d'exploitation du périhérique connecté, il se peut qu'elle fonction ne fonctionne pas. ; [OFF]: Annulation.
[INITIALIZE]	[YES]: Initiale tous les réglages Bluetooth (y compris le pairage mérmisé, le réseau téléphonique, etc.). ; [NO]: Annulation.
[INFORMATION] [MY BT NAME]: Affiche le nom de votre autoradio ("XD-X482DBT").; [MY ADDRESS]: Affiche l'adresse de cet apparéil.

Mode de vérification de la compatibilité Bluetooth

Vous pouvez vérifier la connectivité du profil pris en charge entre le périphérique Bluetooth et l'appareil. Assurez-vous qu'il n'y a aucun périphérique Bluetooth apparié.

1 Maintenez enfoncée la touche. VOICE "BLUETOOTH" "CHECK MODE" apparaît. "SEARCH NOW USING PHONE" PIN IS 0000" défile sur l'affichage. 2 Recherchez et sélectionnez le nom de votre récepteur ("KD-X482DBT") sur le périphérique Bluetooth avant 3 minutes. 3 Réalisez (A), (B) ou (C) en fonction de ce qui apparaît sur l'afficheur.

(A) "PAIRING" "XXXXXX" (code à 6 chiffres) : Assurez-vous que le même code apparaît sur l'appareil et le périphérique Bluetooth, puis utilisez le périphérique Bluetooth pour valider le code.

(B) "PAIRING" → "PIN IS 0000" : Saisissez "0000" sur le périphérique Bluetooth. (C) "PAIRING" : Utilisez le périphérique Bluetooth pour valider l'appairage.

Bluetooth

Lorsque l'appairage a réussi, "PAIRING OK" "Nom du périphérique" apparaît et la vérification de la compatibilité Bluetooth démarre. Si "CONNECT NOW USING PHONE" apparaît, utilisez le périphérique Bluetooth pour autoriser l'accès au répertoire d'adresses et continuer. "TESTING" clignote sur l'afficheur.

Le résultat de la connectivité clignote sur l'afficheur.

1. Compatible avec le profil mains libres (HFP) 2. Compatible avec le profil de distribution audio avancé (A2DP) 3. Compatible avec le profil d'accès au répertoire d'adresses (PBAP)

Après 30 secondes, "PAIRING DELETED" apparaît pour indiquer que l'appairage a été supprimé, et l'appareil quitte le mode de vérification. - Pour annuler, maintenez enfoncée la touche © SRC pour mettre l'appareil hors tension, puis remettez l'appareil sous tension.

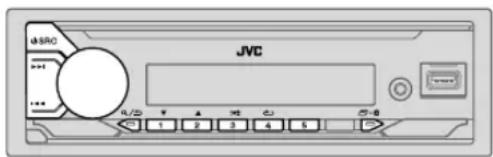

Bluetooth — Audio

• Les opérations et les indications de l'afficheur peuvent différer en fonction de leur disponibilité sur le périphérique connecté.
• Selon le périphérique connecté, certaines fonctions peuvent ne pas fonctionner avec votre appareil.

Lorsque la source est BT AUDIO, vous pouvez connecter jusqu'à cinq périphériques audio Bluetooth et basculer entre eux.

Écoute du lecteur audio via Bluetooth

1. Appuyez de manière répétée sur ©SRC pour sélectionner BT AUDIO. 2. Commandez le lecteur audio via Bluetooth pour démarrer la lecture.

Pour Sur la façade

Lecture/pause : Appuyez sur le bouton de volume.

Choisissez un groupe ou un dossier	Appuyez sur 2▲ / 1▼.
Saut vers l'arrière/saut vers l'avant	Appuyez sur ↓/▶■.
Recherche rapide vers l'arrière/vers l'avant	Maintenez enforcée↓/▶■.
Lecture repétée	Appuyez répétitivement sur 4←. [TRACK REPEAT], [ALL REPEAT], [GROUP REPEAT], [REPEAT OFF]

Bluetooth

Pour Sur la façade
Lecture aléatoire	Appuyez répétitivement sur 3×[GROUP RANDOM], [ALL RANDOM], [RANDOM OFF]
Sélectionnez un fjichier à partir d'un dossier/liste	Reportez-vous à " Sélectionnez un fjichier à dire" à la page 12.
Commutation entre les péripériques audio Bluetooth	Appuyez sur 5.(Appuyer sur la touche "Play" directement sur le péripérisque connecté permet aussi de commuter sur la sortie sonore du péripérisque.)

Écoute de l'iPod/iPhone via Bluetooth

Vous pouvez écouter des morceaux sur l'iPod/iPhone via Bluetooth sur cet appareil.

Appuyez répétitivement sur © SRC pour sélectionner iPod BT.

• Vous pouvez commander l'iPod/iPhone de la même façon que l'iPod/iPhone via la prise d'entrée USB. (Page 10)
• Reportez-vous à "Réglage de la source de lecture pour iPod/iPhone" à la page 11 pour plus d'informations.

AMAZON ALEXA

Alexa est le service vocal de cloud mis au point par Amazon. Vous pouvez demander à Alexa de diffuser de la musique, d'obtenir des bulletins météo, des informations routières, de commander des périphériques de maison intelligente, de faire des achats sur Amazon, de faire des recherches sur Internet, de programmer des rappels, etc.

Préparation :

• Créez un compte sur .
• Installez la première version de l'application mobile Alexa sur votre appareil (iPhone/iPod touch ou périphérique Android), puis connectez-vous à l'application. Assurez-vous d'activer la connexion internet sur votre smartphone.

Configuration pour la première fois

Pour un périphérique Android

1 Appariez votre périphérique avec cet appareil via Bluetooth. (Page 15) 2 Démarrez l'application Alexa mobile sur votre appareil. 3 Appariez cet appareil à l'application mobile Alexa. Réalisez l'option A ou l'option B.

Pour iPhone/iPod touch

1 Appariez votre périphérique avec cet appareil via Bluetooth. (Page 15) 2 Démarrez l'application Alexa mobile sur votre appareil. 3 Appuyez sur l'appareil pour accéder à la source ALEXA.

• Vous pouvez aussi appuyer répétitivement sur SRC pour sélectionner la source iPod BT.
• Reportez-vous à "Réglage de la source de lecture pour iPod/Phone" à la page 11 pour plus d'informations.

4 Appariez cet appareil à l'application mobile Alexa.

Réalisez l'option A ou l'option B.

Option A : Liaison directe

Accédez à l'URL suivant ou scannez le code QR avec votre smartphone :

1 Démarrez l'application mobile Alexa et accédez à l'onglet "Devices (Périphériques)". 2 Touchez l'icône " + " dans le coin supérieur droit. 3 Touchez "Add Device (Ajout de périphérique)". 4 Touchez "Automotive Accessory (Accessoire automobile)" ou "Headphones (Casque d'écoute)" sur la liste des types de périphérique. 5 Touchez le nom de votre autoradio ("KD-X482DBT") et suivez les instructions.

Une fois le processus de configuration terminé, l'application Alexa mobile établit une connexion avec l'appareil.

• La connexion Alexa peut se déconnecter si :
• Le profil A2DP est déconnecté
• Le Bluetooth est déconnecté - Cet appareil est mis hors tension
• Arrêtez l'application mobile Alexa qui fonctionne au premier plan/arrière-plan de votre périphérique. Toute autre condition relative au périphérique connecté. Pour rétablir la connexion avec Alexa, reconnectez le profil A2DP.
• La connexion avec Alexa ne peut pas être rétablie si vous :
• Réinstallez l'application Alexa mobile. Supprimez le périphérique apparié et réalisez de nouveau le pairage (pour un périphérique Android). Pour rétablir la connexion avec Alexa, réalisez de nouveau le processus de configuration.
• Vous pouvez vérifier la connexion avec Alexa à partir de l'application Alexa mobile. Si le nom de cet appareil apparaît sur l'écran "ALL DEVICES", vous n'avez pas besoin de réaliser de nouveau le processus de configuration.

Opérations de base

Pour les langues prises en charge par Alexa, reportez-vous à la page 32 pour plus d'informations. Certaines des langues indiquées seront disponibles en mettant à jour le micrologiciel de cet appareil lorsque la nouvelle version du micrologiciel sera disponible.

Pour mettre à jour le micrologiciel, reportez-vous à la page 6 pour plus d'informations.

Une fois que la connexion avec Alexa est établie...

1. Dites le mot "Alexa" sur le microphone connecté (page 14) pour activer Alexa.

ou

Appuyez sur sur l'appareil pour parler avec Alexa.

L'affichage montre : "ALEXA" "LISTENING...". Alexa ne peut pas être activé vocalement si : - L'application mobile Alexa n'est pas activée. - Le microphone est désactivé, l'indicateur " " allumé. Voir "Activation/désactivation du microphone" à la page 23. - La source de lecture actuelle est iPod USB lors de l'utilisation des fonctionnalités Bluetooth.

2. Communiquez avec Alexa via le microphone connecté. (Page 14)

"THINKING..." apparaît pendant qu'Alexa traite l'entrée vocale. "SPEAKING..." apparaît pendant qu'Alexa répète toute entrée vocale. "ALEXA" ou une information sur l'affichage telle que la durée de lecture, le titre du morceau, etc. apparaît pendant qu'Alexa est en attente.

AMAZON ALEXA

Pour retourner à la source précédente à ALEXA, appuyez sur SRC. - Pour activer Alexa, appuyez sur ou dites "Alexa". Pour annuler l'état d'écoute actuel, appuyez sur. Pour annuler les états penser/parler et passer à l'état d'écoute, appuyez sur ou dites "Alexa". - Une seule connexion Alexa peut être réalisée en même temps. - "DOWNLOAD" "ALEXA APP" "AND PAIR" "BLUETOOTH" "TO USE ALEXA" apparaît si l'appareil est déconnecté de l'application Alexa mobile ou si la connexion Bluetooth est coupée. Alexa est prêt dans l'attente du mot de réveil après la reconnexion.

Activation/désactivation du microphone

Maintenez enfoncé pour activer et désactiver le microphone.

L'indicateur s'allume quand le microphone est désactivé. - Vous ne pouvez pas réaliser cette opération lors de l'utilisation des fonctionnalités Bluetooth.

Démarrez l'écoute

Quand Alexa est en attente...

1 Dites le mot "Alexa" sur le microphone connecté (page 14) pour activer Alexa. (ou) Appuyez sur sur l'appareil pour parler avec Alexa. L'affichage montre: LISTENING... 2 Communiquez avec Alexa via le microphone connecté. (Page 14) 3 Pendant la lecture de musique avec la source ALEXA, vous pouvez réaliser les opérations suivantes.

Pour Sur la façade

Lecture/pause Appuyez sur le bouton de volume.

Saut vers l'arrière/saut vers l'avant Appuyez sur /I avant

Pendant la lecture de musique, appuyez sur ou dites "Alexa" pour mettre la musique en pause et activer Alexa. Vous pouvez maintenant communiquer avec Alexa.

Réglages audio

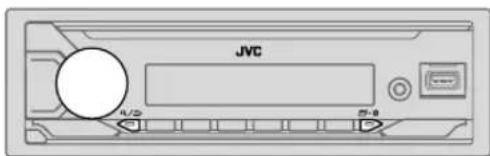

1. Maintenez enfoncée . 2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé ou suivez les instructions données pour l'élément sélectionné. 4 Appuyez sur quitter.

Pour retourner à l'option de réglage précédente, appuyez sur 已 /已

Default: [XX]

[EQ SETTING]

[PRESET EQ]

Sélectionne un égalisseur prépréglé adapté à votre genre de musique. • Sélectionnez [USER] pour utiliser les réglages réalisés dans [EASY EQ] ou [PRO EQ]. [FLAT]/[DRVN 3]/[DRVN 2]/[DRVN 1]/[HARD ROCK]/[HIP HOP]/[JAZZ]/ [POP]/[R&B]/[USER]/[CLASSICAL] L'égalisseur Drive ([DRVN 3]/[DRVN 2]/[DRVN 1]) accentue des féquences spécifiques du signal auditio pour réduire le bruit entendu de l'extérieur de la voiture ou le bruit roulement des pêues. • Quand la démonstration de l'affichage est acté ([ON]) est sélectionné initialement, page 6), [HARD ROCK] est sélectionné automatiquement pour [PRESET EQ]. -Si vous règlez [DEMO MODE] sur [OFF] (page 6), [FLAT] est sélectionné comme réglage par défaut pour [PRESET EQ].

[EASY EQ]	Ajustez vos propres ajustements sonores. • Les réglages sont mémonisés sur [USER] dans [PRESET EQ]. • Les réglages réalisés peuvent affecter les réglages actuels de [PRO EQ]. [SUB.W.SP]*1*2: [00] à [+06] [SUB.W]*1: [-50] à [+10] [BASS]: [LVL-09] à [LVL+09] [MID]: [LVL-09] à [LVL+09] [TRE]: [LVL-09] à [LVL+09]
[PRO EQ]	Ajuste vos propres réglages sonores pour chaque source. • Les réglages sont mémonisés sur [USER] dans [PRESET EQ]. • Les réglages réalisés peuvent affecter les réglages actuels de [EASY EQ].
[62.5HZ]
[LEVEL -09] à [LEVEL +09] ( [LEVEL 00]): Réglez le niveau à mémoniser pour chaque source. (Avant de réaliser un ajustement, désisissez la source que vous souhaïez ajuster.)
[ON]: Met en service les graves étendus. ; [OFF]: Annulation.
[100HZ]/[160HZ]/[250HZ]/[400HZ]/[630HZ]/[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[6.3KHZ]/[10KHZ]/[16KHZ]
[LEVEL -09] à [LEVEL +09] ( [LEVEL 00]): Réglez le niveau à mémoniser pour chaque source. (Avant de réaliser un ajustement, désisissez la source que vous souhaïez ajuster.)
[Q FACTOR]	[1.35]/[1.50]/[2.00]: Régle le facteur de qualité.
[AUDIO CONTROL]
[BASS BOOST]	[LEVEL +01] à [LEVEL +05]: Choisit votre niveau préféREDimension des graves. ; [OFF]: Annulation.
[LOUDNESS]	[LEVEL 01]/[LEVEL 02]: Accentue les basses ou hautes féquences pour produit un son plus équilibré aux faibles niveaux de volume. ; [OFF]: Annulation.

Réglages audio

[SUB.W LEVEL]*1 [SPK-OUT]*2	(Non applicable quand la transition 3 voies est scélectionné,)[SUB.W 00] à [SUB.W +06] ([SUB.W +03]): Ajuste le niveau de sortie du caisson de grave connecté par le cable d'enceinte. (Page 38)
	[PRE-OUT] [SUB.W -50] à [SUB.W +10] ([SUB.W 00]): Ajuste le niveau de sortie du caisson de grave connecté aux prises de sortie de ligne (SW) via un amplificateur extérieur. (Page 38)
[SUBWOOFER SET]	[ON]: Met en service la sortie du caisson de grave. ; [OFF]: Annulation.
[FADER]	(Non applicable quand la transition 3 voies est scélectionné.)[POSITION R15] à [POSITION F15] ([POSITION 00]): Règla la balance de sortie des enceintes avant et après.
[BALANCE]*3	[POSITION L15] à [POSITION R15] ([POSITION 00]): Règla la balance de sortie des enceintes gauche et droite.
[VOLUME ADJUST]	[LEVEL -15] à [LEVEL +06] ([LEVEL 00]): PréRégle le niveau de volume initial de chaque source en comparaison avec le niveau de volume FM. (Avant un ajustement, scélectionné la source que vous souhaïzez ajuster.)
[AMP GAIN]	[LOW POWER]: Limité le volume maximum à 25. (Choisissez ce réglage si la puissance maximum de chaque enceinte est inférieure à 50 W pour évier tout dommage des enceintes). ; [HIGH POWER]: Le niveau de volume maximum est de 35.
[SPK/PRE OUT]	(Non applicable quand la transition 3 voies est scélectionné.)En fonction de la méthode de connexion des enceintes, scélectionner le réglage approprié pour Obtir la sortie souhaïtée. (Voir "Réglages de sortie d'enceinte" à la page 26.)
[SPEAKER SIZE]	En fonction du type de transition que vous avez scélectionné (reportez-vous à [X' OVER TYPE] ci-après), les options de réglage pour transition 2 voies ou transition 3 voies apparaitront. (Voir "Réglages de transition" à la page 27.)Par défaut, le type de transition 2 voies est scélectionné.
[X'OVER]

[DTA SETTINGS]	Pour les réglages, voir "Réglages de l'alignement temporel numérique" à la page 29.
[CAR SETTINGS]
[X'OVERTYPE]Précautions: Ajustez le volume avant de changer le [X' OVER TYPE] pour émettre l'augmentation ou la diminution soudaine du niveau de sortie. · Une fois que vous avrez changé le type de transition, l'affichage indique ce qui suit la prochaine fois que vous mettez l'appareil sous tension: "2-WAY X'OVER" ou "3-WAY X'OVER"→ "PRESS" √VOLUME KNOB"→ "TO CONFIRM" Appuyez sur le bouton de volume pour valider etisser à l'opération souhaitée suivante.
[2-WAY]	(Affiche uniquement quand [3-WAY] est sélectionné.) [YES]: Sélectionne le type de transition deux voies. ; [NO]: Annulation.
[3-WAY]	(Affiche uniquement quand [2-WAY] est sélectionné.) [YES]: Sélectionne le type de transition trois voies. ; [NO]: Annulation.

1 Affiche uniquement quand [SUBWOOFER SET] est réglé sur [ON]. 2 Pour la transition 2 voies : affiché uniquement quand [SPK/PRE OUT] est réglé sur [SUB.W/SUB.W]. (Page 26) 3 L'ajustement ne peut pas affecter la sortie du caisson de grave.

Réglages audio

[SOUND EFFECT]
[SPACE ENHANCE]	(No s'applique pas à la source FM/AM et à la source DAB.) [SMALL]:[MEDIUM]/[LARGE]: Améliorer virtuèlement l'espace sonore. ; [OFF]: Annulation.
[SND RESPONSE]	[LEVEL1]/[LEVEL2]/[LEVEL3]: Rend virtuèlement le son plus réaliste. ; [OFF]: Annulation.
[SOUND LIFT]	[LOW]/[MIDDLE]/[HIGH]: Ajuste virtuèlement la position sonore entendue par les ancéintes. ; [OFF]: Annulation.
[VOL LINK EQ]	[ON]: Accentue la fréquence pour réduire le bruit entendu de l'extérieur de la voiture ou le bruit roulement des pneus. ; [OFF]: Annulation.
[K2 TECHNOLOGY]	(No s'applique pas à la source FM/AM, à la source DAB et à la source AUX.) [ON]: Pour améliorer la qualité du son de la musique compressée. ; [OFF]: Annulation.

Réglages de sortie d'enceinte [SPK/PRE OUT]

(Applicable uniquement si [X' OVERTYPE] est réglé sur [2-WAY]) (page 25)

Sélectionnez le réglage de sortie pour les enceintes [SPK/PRE OUT], sur la base de la méthode de connexion des enceintes.

Connexion via les prises de sortie de ligne

Pour les connexions via un amplificateur extérieur (Page 38)

Réglage sur [SPK/PRE OUT]	Signal audio via la prise de sortie de ligne
	FRONT REAR S/W
[REAR/REAR] (défaut)	Sortie des enceintes avant	Sortie des enceintes arrêté	Sortie de caisson de grave
[SUB.W/SUB.W]	Sortie des enceintes avant	L (gauche): Sortie de caisson de grave R (droite): (Sourdine)	Sortie de caisson de grave

Connexion via les câbles d'enceinte

Vous pouvez aussi connecter les enceintes sans utiliser un amplificateur extérieur mais continuer à utiliser la sortie du caisson de grave avec ces réglages. (Page 38)

Réglage sur [SPK/PRE OUT]	Signal audio via le fil de l'encinte arrêté
	L (gauche) R (droite)
[REAR/REAR]	Sortie des enceintes arrêté Sortie des enceintes arrêté
[SUB.W/SUB.W]	Sortie de caisson de grave (Sourdine)

Si [SUB.W/SUB.W] est sélectionné : [120HZ] est sélectionné dans [SUBWOOFER LPF] et [THROUGH] n'est pas disponible. (Page 28) - [POSITION R02] est sélectionné dans [FADER] et la plage sélectionnable est de [POSITION R15] à [POSITION 00]. (Page 25)

Réglages audio

Réglages de transition

Voici les options de réglage disponibles pour la transition 2 voies et la transition 3 voies.

AVERTISSEMENT

Sélectionnez un type de transition en fonction de la connexion de vos enceintes.

(Page 38)

Si vous sélectionnez un mauvais type : - Les enceintes peuvent être endommagées. Le niveau sonore de sortie peut être extrêmement élevé ou faible.

TAILLE D'ENCEINTE

La sélection est faite en fonction de la taille de l'enceinte connectée, permettant d'obtenir les performances optimales.

• Les réglages de la fréquence et de la pente sont réalisés automatiquement pour la transition de l'enceinte sélectionnée.
• Si [NONE] est sélectionné pour l'enceinte suivante dans [TAILLE D'ENCEINTE], le réglage [X'OVER] de l'enceinte sélectionnée n'est pas disponible.

Transition 2 voies : [TWEETER] de [FRONT]/[REAR]/[SUBWOOFER] Transition 3 voies : [Woofer]

X'OVER (transition)

• [FRQ]/[F-HPF FRQ]/[R-HPF FRQ]/[SW LPF FRQ]/[HPF FRQ]/[LPF FRQ] : Ajuste la fréquence de transition pour les enceintes sélectionnées (filtre passe-haut ou filtre passe-bas). Si [THROUGH] est sélectionné, tous les signaux sont envoyés aux enceintes sélectionnées.
• [SLOPE]/[F-HPF SLOPE]/[R-HPF SLOPE]/[SW LPF SLOPE]/[HPF SLOPE]/[LPF SLOPE] : Ajuste la pente de transition. Peut être uniquement sélectionné si un réglage autre que [THROUGH] est choisi pour la fréquence de transition.
• [SW LPF PHASE]/[PHASE] : Sélectionne la phase de la sortie de l'enceinte à synchroniser avec la sortie des autres enceintes. [GAIN LEFT]/[GAIN RIGHT]/[F-HPF GAIN]/[R-HPF GAIN]/[SW LPF GAIN]/[GAIN] : Ajuste le volume de sortie de l'enceinte sélectionnée.

Options de réglage de la transition 2 voies

[SPEAKERSIZE]
[FRONT] [SIZE]	[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]/[7×10]
	[TWEETER]	[SMALL]/[MIDDLE]/[LARGE]/[NONE] (non connecté)
[REAR]*1	[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]/[7×10]/[NONE] (non connecté)
[SUBWOOFER]*2	[16CM]/[20CM]/[25CM]/[30CM]/[38CM OVER]/[NONE] (non connecté)
[X'OVER]
[TWEETER] [FRQ]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]
	[GAIN LEFT]	[-08DB] à [00DB]
	[GAIN RIGHT]	[-08DB] à [00DB]
[FRONT HPF] [F-HPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[F-HPF SLOPE]	[-06DB]/[-12DB]/[-18DB]/[-24DB]
	[F-HPF GAIN]	[-08DB] à [00DB]
[REAR HPF]*1	[R-HPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[R-HPF SLOPE]	[-06DB]/[-12DB]/[-18DB]/[-24DB]
	[R-HPF GAIN]	[-08DB] à [00DB]

1, 2 : (voir page 28)

Réglages audio

[SUBWOOFER LPF]*2	[SW LPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/ [90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/ [220HZ]/[250HZ]/[THROUGH]
	[SW LPF SLOPE]	[-06DB]/[-12DB]/[-18DB]/[-24DB]
	[SW LPF PHASE]	[REVERSE] (180°)/ [NORMAL] (0°)
	[SW LPF GAIN] [-08DB] à [00DB]

Options de réglage de la transition 3 voies

[SPEAKERSIZE]
[TWEETER]	[SMALL]/[MIDDLE]/[LARGE]
[MID RANGE]	[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]
[WOOFER]*2	[16CM]/[20CM]/[25CM]/[30CM]/[38CM OVER]/[NONE] (non connecté)
[X'OVER]
[TWEETER] [HPF FRQ]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]
	[SLOPE]	[-06DB]/[-12DB]
	[PHASE]	[REVERSE] (180°)/[NORMAL] (0°)
	[GAIN] [-08DB] à [00DB] ___________

[MID RANGE] [HPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
[HPF SLOPE]	[-06DB]/[-12DB]
[LPF FRQ]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]/[THROUGH]
[LPF SLOPE]	[-06DB]/[-12DB]
[PHASE]	[REVERSE](180°)/[NORMAL](0°)
[GAIN] [-08DB] à [00DB] __
[WOOFER]*2 [LPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
[SLOPE]	[-06DB]/[-12DB]
[PHASE]	[REVERSE](180°)/[NORMAL](0°)
[GAIN] [-08DB] à [00DB] __

*1 Affiche uniquement quand [SPK/PRE OUT] est réglé sur [REAR/REAR]. (Page 26) *2 Affiche uniquement quand [SUBWOOFER SET] est réglé sur [ON]. (Page 25)

Réglages audio

Réglages de l'alignement temporel numérique

L'alignement temporel numérique règle la temporisation de la sortie d'enceinte pour créer un environnement qui convient mieux à votre véhicule.

Pour plus d'informations, reportez-vous à "Détermination automatique du temps de retard" ci-après.

[DTA SETTINGS]

[POSITION]	Sélectionne votre position d'écoute (point de référence). [ALL]: Sans compensation; [FRONT RIGHT]: Siège avant droit; [FRONT LEFT]: Siège avant gauche; [FRONT ALL]: Sièges avant · [FRONT ALL] est affchéé uniquement quand [X' OVER TYPE] est régle sur [2-WAY]. (Page 25)
[DISTANCE]*1	[OCM] à [610CM]: Ajuste avec précision la distance de compensation.
[GAIN]*1	[-8DB] à [ODB]: Ajuste avec précision le volume de sortie de l'enceinte sélectionnée.
[DTA RESET]	[YES]: Réinitialise les réglages ([DISTANCE] et [GAIN]) du réglage [POSITION] sélectionné au réglages par défaut; [NO]: Annulation.
[CAR SETTINGS]	Identifie vos type de voiture et l'emplacement des enceinles arrêté afin de réaliser les ajustement pour [DTA SETTINGS].
[CARTYPE]	[COMPACT]/[FULL SIZE CAR]/[WAGON]/[MINIVAN]/[SUV]/[MINIVAN(LONG): Sélectionne le type de vehicule. ; [OFF]: Sans compensation.
[R-SP LOCATION]*2	Sélectionne l'emplacement des enceintes arrêres de toute vehicule pour calculer la distance la plus loin de la position d'écoute sélectionnée (point de référence). · [DOOR]/[REAR DECK]: Sélectionnable uniquement quand [CARTYPE] est sélectionné pour [OFF], [COMPACT], [FULL SIZE CAR], [WAGON] ou [SUV]. · [2ND ROW]/[3RD ROW]: Sélectionnable uniquement quand [CARTYPE] est sélectionné pour [MINIVAN] ou [MINIVAN(LONG)].

Détermination automatique du temps de retard

Si vous spécifiez la distance à partir de la position d'écoute actuellement réglée pour n'importe quelle enceinte, le temps de retard est calculé automatiquement.

1 Réglez [POSITION] et déterminez la position d'écoute comme point de référence (le point de référence pour [FRONT ALL] est le centre entre les sièges avant droite et gauche). 2 Mesurez la distance entre la position de référence et les enceintes. 3 Calculez la distance entre l'enceinte la plus éloignée (caisson de grave sur l'illustration) et les autres enceintes. 4 Réglez [DISTANCE] calculé à l'étape 3 pour les enceintes individuelles. 5 Ajustez [GAIN] pour les enceintes individuelles.

Exemple : Quand [FRONT ALL] est sélectionné comme position d'écoute

1 Avant de réaliser un ajustement, choisissez l'enceinte : Quand la transition 2 voies est sélectionnée : [FRONT LEFT]/[FRONT RIGHT]/[REAR LEFT]/[REAR RIGHT]/[SUBWOOFER] : - [REAR LEFT], [REAR RIGHT] et [SUBWOOFER] sont sélectionnables uniquement si un autre réglage que [NONE] est sélectionné pour [REAR] et [SUBWOOFER] de [SPEAKER SIZE]. (Page 27) Quand la transition 3 voies est sélectionnée : [TWEETER LEFT]/[TWEETER RIGHT]/[MID LEFT]/[MID RIGHT]/[WOOFER] : - [WOOFER] est sélectionné uniquement si un autre réglage que [NONE] est sélectionné pour [WOOFER] de [SPEAKER SIZE]. (Page 28) 2 Affiche uniquement quand [X 'OVER TYPE] est réglé sur [2-WAY] (page 25) et si un autre réglage que [NONE] est sélectionné pour [REAR] de [SPEAKER SIZE]. (Page 27)

Réglages d'affichage

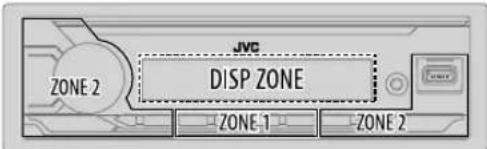

Identification de zone pour les réglages de la luminosité

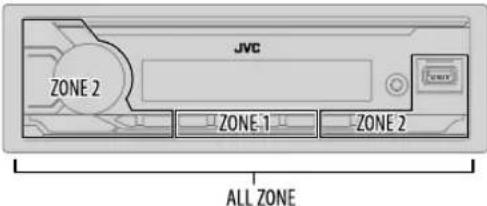

Identification de zone pour les réglages de la couleur

1. Maintenez enfoncée. 2. Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3. Répétez l'étape 2 jusqu'à ce que l'élément souhaité soit sélectionné/activé, ou suivez les instructions données pour l'élément sélectionné. 4. Appuyez sur quitter.

Pour revenir à l'option de réglage précédente, appuyez sur

Défaut : [XX]

[DISPLAY]
[DIMMER]	Assombrit l'éclairage. [OFF]: Le gradateur est désactifé. La luminosité change sur le réglage [DAY]. [ON]: Le gradateur est actifé. La luminosité change sur le réglage [NIGHT]. (Reportez-vous aux régliages "BRIGHTNESS" ci-après.) [DIMMER TIME]: Réglez l'heure d'activation et de déactivation du gradateur. 1 Tournez le bouton de volume pour régler l'heure de mise en service [ON], puis appuyez sur le bouton. 2 Tournez le bouton de volume pour régler l'heure de mise hors service [OFF], puis appuyez sur le bouton. (Défaut: [ON]: [18:00]; [OFF]: [6:00]) [DIMMER AUTO]: Le gradateur est activé et déactivé automatiquement quand vous étèignez ou allumez les yeux de la voiture.*1
[BRIGHTNESS]	Réglez la luminosité séparément pour le jour et la nuit. 1 [DAY]/[NIGHT]: Choisissez le jour ou la nuit. 2 Choisissez une zone. (Voir l'illustration sur la colonne de gauche.) 3 [LEVEL 00] à [LEVEL 31]: Réglez le niveau de luminosité.
[TEXT SCROLL]*2	[SCROLL ONCE]: Fait défiler une fois les informations de l'affichage.; [SCROLL AUTO]: Régète le défillement à S secondes d'intervalle. ; [SCROLL OFF]: Annulation. Non applicable pour les informations affichées de l'étiquette dynamique (page 32) pour la source DAB.
[FORMAT]*3	Les informations ci-dessous apparaissent sur l'affichage supplémentaire quand le péphérique Bluetooth est connecté. (Page 32) [BATT/SIGNAL]: Montré la puissance de la batterie et du signal. ; [DATE]: Montré la date.

1. La connexion du fil de commande de l'éclairage est requise. (Page 38) 2. Certains caractères ou symboles n'apparaissent pas correctement (ou un blanc apparaît à leur place). *3. Les fonctionnalités dépendent du type de téléphone utilisé.

Réglages d'affichage

[COLOR]
[PRESET]	Sélectionnez les couleurs d'éclairage séparément pour les touches sur des différences zones.1 Choisissez une zone ([ZONE 1], [ZONE 2], [ALL ZONE]). (Voir l'illustration de la page 30.)2 Choisissez une couleur pour la zone sélectionnée.· [COLOR 01] à [COLOR 49]· [USER]: La couleur que vous avez créé pour [DAY COLOR] ou [NIGHT COLOR] apparait.· [COLOR FLOW01] à [COLOR FLOW03]: La couleur change à une vitesse différente.· [CRYSTAL]/[FLOWER]/[FOREST]/[GRADATION]/[OCEAN]/[RELAX]/[SUNSET]: Le motif de couleur sélectionné apparait.* (Sélectionnable uniquement quand [ALL ZONE] est choisi à l' étape 1.)
[DAY COLOR]	Mémorisez vos propres couleurs d'éclairage du jour et de la nuit pour différentes zones.1 Choisissez une zone ([ZONE 1], [ZONE 2]). (Voir l'illustration de la page 30.)2 [RED]/[GREEN]/[BLUE]: Choisissez une couleur primaire.3 [00] à [31]: Sélectionné le niveau.Régérez les étapes 2 et 3 pour toutes les couleurs primaires.Vote réglages est mémoriasé sur [USER] dans [PRESENT].· [NIGHT COLOR] ou [DAY COLOR] est changé quand vous allumez ou éteignez les frais de la vente.
[NIGHT COLOR]
[COLOR GUIDE]	[ON]: La couleur déclairage de [ZONE 1] et [ZONE 2] change sur la couleur blanche lorsque les réglages sont réalisés sur le menu et la recherche de liste, sauf en mode de réglage de la couleur. [OFF]: Annulation.

• Si un de ces motifs de couleur est sélectionné, la couleur d'éclairage [ZONE 1] et [ZONE 2] change sur la couleur par défaut.

Références

Entretien

Nettoyage de l'appareil

Essuyez la saleté de la façade avec un chiffon sec au silicone ou un chiffon doux.

Nettoyage du connecteur

Détachez la façade et nettoyez le connecteur à l'aide d'un coton-tige. Faites attention de ne pas endommager le connecteur.

Plus d'informations

Pour : - Les dernières mises à jour du micrologiciel et la liste de compatibilité la plus récente

Autres informations récentes

Fichiers pouvant être lus

• Périphériques USB à mémoire de grande capacité : Fichier audio reproductible ; MP3 (.mp3), WMA (.wma), AAC (.aac), AAC (.m4a), WAV (.wav), FLAC (.flac). Systèmes de fichiers compatibles : FAT12, FAT16, FAT32. Même quand les fichiers audio sont conformes aux normes établies ci-dessus, il est possible que la lecture ne soit pas possible suivant le type ou les conditions du support ou périphériques.
• Pour des informations détaillées et des remarques sur les fichiers audio compatibles, reportez-vous à https://www.jvc.net/cs/car/audiofile/ .

À propos des périphériques USB

• Vous ne pouvez pas connecter un périphérique USB via un hub USB.
• La connexion d'un câble dont la longueur totale dépasse 5 m peut avoir pour conséquence un fonctionnement anormal de la lecture. Cet appareil ne peut pas reconnaître les périphériques USB dont l'alimentation n'est pas de 5 V et dépasse 1,5 A.

Références

À propos de l'iPod/iPhone

Made for

• iPod touch (6e génération), iPhone 5S, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus, 8, 8 Plus, X, XS, XS Max, XR, 11, 11 Pro, 11 Pro Max, SE (2e génération), 12, 12 mini, 12 Pro, 12 Pro Max. Les morceaux affichés sur le menu de sélection de cet appareil peuvent être différents de ceux de l'iPod/iPhone.
• En fonction de la version du système d'exploitation de l'iPod/iPhone, certaines fonctions peuvent ne pas être utilisables sur cet appareil.

À propos d'AMAZON ALEXA

Alexa est un service tiers, et par conséquent les spécifications sont sujettes à changement sans notification préalable. Par conséquent, la compatibilité peut être réduite ou certains services ou même tous les services peuvent devenir indisponibles. - Langues prises en charge par Alexa sur cet appareil : US Anglais/Canada Anglais/US Espagnol/Canada Français/Mexique Espagnol/UK/Italie Italien/Espagne Espagnol/France Français/Allemagne Allemand/Australie Anglais/Japon Japonais

Changez l'information sur l'affichage

Chaque fois que vous appuyez sur les formations affichées, elles changent. Si aucune information n'est disponible ou si aucune information n'est enregistrée, "NO TEXT", "NO NAME", ou une autre information (par exemple le nom de la station) apparaît ou l'affichage est vide.

Affichage de l'horloge ou indicateur de niveau. Affichage supplémentaire AUX.

*1 La date sera remplacée par la batterie et la puissance du signal du périphérique Bluetooth connecté si [FORMAT] est réglé sur [BATT/SIGNAL]. (Page 30)

Nom de la source Informations	sur l'affichage: Principal (supplémentaire)
DAB Étiquette du service (Étiquette de l'ensemble) → Étiquette du service (Étiquette de l'ensemble) avec effet de synchronisation musicae*2 → Étiquette du service (Date) → Étiquette dynamique (Date) → Titre (Artiste) → Titre (Date) → Programme suivant (EPG) (Date) → Niveau du signal (Date) → retard au début
FM ou AM	Fréquence (Date) → Fréquence (Date) avec effet de synchronisation musicae*2 → retard au début
	Pour les stations FM Radio Data System uniquement: Nom de la station/Type de programme (Date) → Nom de station/Type de programme (Date) avec effet de synchronisation musicae*2 → Radio texte (Date) → Radio texte + (Radio texte +) → Titre de morceau (Artiste) → Titre de morceau (Date) → Fréquence (Date) → retard au début
USB	Pour les fichiers MP3/WMA/AAC/WAV/FLAC:Titre de morceau (Artiste) → Titre de morceau (Artiste) avec effet de synchronisation musique*2 → Titre de morceau (Titre d'album) →Titre de morceau (Date) → Nom de fichier (Nom de dossier) → Nom de fichier (Date) → Durée de lecture (Date) → retard au début
iPod USB/iPod BT	Titre de morceau (Artiste) → Titre de morceau (Artiste) avec effet de synchronisation musique*2 → Titre de morceau (Titre d'album) →Titre de morceau (Date) → Durée de lecture (Date) → retard au début
BT AUDIO/ALEXA	Titre de morceau (Artiste) → Titre de morceau (Artiste) avec effet de synchronisation musique*2 → Titre de morceau (Titre d'album) →Titre de morceau (Date) → Durée de lecture (Date) → retard au début
eAUX	Nom de la source (Date) → Nom de la source (Date) avec effet de synchronisation musique*2 → retard au début

*2 Pendant l'effet de synchronisation musicale, la couleur de l'éclairage ou le niveau de luminosité des touches change et est synchronisé avec le niveau de la musique (en fonction du réglage de la couleur réalisé pour [PRESET] à la page 31).

Références

Lettres cyrilliques disponibles

Caractères disponibles. Indications sur l'affiche.

CTYΦXU4UuUbblb3IORE

Guide de dépannage

Symptôme Remède
Cétenrlés	Le son ne peut pas être entendu.	• Ajustez le volume sur le niveau optimum. • Vérifiez les cordons et les connexions.
	"MISWIRING CHECK WIRING THEN PWR ON" apparait.	Méttez l'apparil hors tension, puis assurez-vous que les prises des cables d'enceinte sont correctement isolées. Méttez de nouveau l'apparil sous tension.
	"PROTECTING SEND SERVICE" apparait.	Envoyez l'apparil au centre de service le plus proche.
	Vous ne pouvez pas besoin la source.	Cochez le réglage [SOURCE SELECT]. (Page 5)
	Cet apparil ne fonctionne pas du tout.	Réinitialisez l'apparil. (Page 4)
	Les caractères corrects ne sont pas affichés.	• Cet apparil peut uniquement afficher les lettres majuscules, les chiffres et un nombre limite de symboles. • En fonction de la langue d'affichage que vous avez besoin (page 6), certains caractères peuvent ne pas être affichés correctement.
Radio numérique	La réception DAB est mauvaise.	Assurez-vous q[ON] est besoin pour [DAB ANT POWER]. (Page 8)
	"CHK ANTENNA" Vérifiez l'antenne DAB. Si vous utilisez une antenné passive (sans amplificateur), règlez [DAB ANT POWER] sur [OFF]. (Page 8)
	"RELATED SERV FOUND" • Appuyez sur le bouton de volume pour activer Soft-Link. (Page 8) • Appuyez sur / pour annuler.
Radio analogique	• La réception radio est mauvaise. • Bruit statique pendant l'écoute de la radio.	Connectez l'antenne solidement.

Guide de dépannage

Symptôme Remède
USB/IPod	L'ordre de lecture n'est pas celui que vous penséz. Périphérique USB, les dossiers sontlus dans l'ordre de leur création (date et heures). Les fichiers de chaque dossier sontlus dans l'ordre du nom du filchier (alphabet).
	La durée de lecture écoulée n'est pas correcte. Cela dépend du processus d'enregistrement utilisé (USB).
	"NOT SUPPORT" apparait et la fichier est sautée. Vérifiez si la filchier est dans un format compatible.(Page 31)
	"READING" clignote sur. • N'utilissez pas trop de niveaux de hierarchie et de dossiers.Reconnectez le périvérique (USB/iPod/iPhone)
	"UNSUPPORTED DEVICE" apparait. Vérifiez si le périvérique USB connecté est compatible avec cet apparéil et assurez-vous que le système de fichiers est dans un format compatible.(Page 31)Reconnectez le périvérique USB.
	"UNRESPONSIVE DEVICE" apparait. Assurez-vous que le périvérique USB n'est pas défailleant et reconnecté-le.
	"USB HUB IS NOT SUPPORTED" apparait. Cet apparéil ne peut pas prendre en charge un périvérique USB connectez via un hub USB.
	"CANNOT PLAY" apparait. Connectez un périvérique USB qui contient des fichiers audio compatibles.
	• La source ne change pas sur "USB" quand vous connectez un périvérique USB lors de l'écoute d'une autre source.• "USB ERROR" apparait. Le port USB consomme plus de puissance que la limite de conception. Mettez l' apparéil hors tension et débranchez le périvérique USB. Puis, remettez l' apparéil sous tension et rebranchez le périvérique USB.Si cette solution ne résout pas le problème, mettez l' apparéil hors tension puis de nouveau sous tension (ou réinitialisé l' apparéil) avant de remplaçer le périvérique USB par un autre.
	iPod/iPhone ne peut pas être mis sous tension ou nc fonctionne pas. Vérifiez la connexion entre cet apparéil et l'iPod/iPhone.Deconnectez et réinitialisé l'iPod/iPhone en utilisant un réinitialisation matérielle.
	"LOADING" apparait quand vous entrez en mode de recherche en appuyant sur

Symptôme Remède
USBiPod	"NO DEVICE" Connectez un périphérique (USB/iPod/iPhone), puis repassez à la source USB/iPod USB.
	"iPod ERROR" - Rconnectez l'IPod. - Réinitialiszc l'IPod. - Maintenez ① SRC enfonnée pourmettre l'apparéil hors tension. Remettez l'appareil sous tension pour rétablier les erreurs.
	"MEMORY FULL" Vous avons atteint la limite maximum de mémoire de votre iPod/iPhone.
Bluetooth®	Aucun périphérique Bluetooth n'est détecté. - Faites de nouveau une recherche à partir du périphérique Bluetooth. - Réinitialisze l'appareil. (Page 4)
	Le pairage Bluetooth ne peut pas être réalisé. - Assurez-vous que vous avez entré le même code PIN pour l'apparéil et le périphérique Bluetooth. - Supprimez les informations de pairage pour cet apparéil et le périphérique Bluetooth, puis effectuez de nouveau le pairage. (Page 15)
	Un écho ou du bruit est entendu pendant une conversation téléphonique. - Ajustez la position du microphone. (Page 14) - Cochez le réglage [ECHO CANCEL]. (Page 17)
	Le son du téléphone est de mauvaise qualité. - Réduisez la distance entre cet apparéil et le périphérique Bluetooth. - Déplacez la voiture dans un endroit où vous pouvez obtenir un meilleur signal de réception.
	La sonnerie d'appointer téléphonique n'est pas audible par les haut-parleurs de la voiture. - Appuyez sur / /pendant un appel pour passer du mode mains libres au mode de conversation privée. (Page 16)
	La méthode d'applé vocal ne réussie pas. - Utilisez la méthode d'applé vocal dans un environnement plus calme. - Réduisez la distance au microphone quand vous dites le nom. - Assurez-vous que la même voix que la voix enregistrée est utilisée.

Guide de dépannage

Symptôme Remédé
Bluetooth®	Le son est interrompu ou saucy pondant la lecture d'un lecteur audio Bluetooth.	•Réduisez la distance entre cet apparéil et le lecteur audio Bluetooth. •Mettlez cet apparéil hors tension, puis de nouveau sous tension et essayez de nouveau de connecter l'apparéil. •D'autres péripériques Bluetooth peuvent être en train de se connecter à l'apparéil.
	Le lecteur audio Bluetooth connecté ne peut pas être commandé.	•Vérifiez si le lecteur audio Bluetooth connecté prend en charge AVRCP (Audio/Video Remote Control Profile). (Référez-vous aux instructions de votre lecteur audio.) •Déconnectez et reconnectpez à nouveau le lecteur Bluetooth.
	“PLEASE WAIT” L'apparéil se prépare pour utiliser la fonction Bluetooth. Si le message ne disparait pas, mettez l'apparéil hors tension puis sous tension, puis connecter de nouveau le péripéroidique.
	“NOT SUPPORT” Le téléphone connecté ne prend pas en charge la fonction de reconnaissance vocale ou le transfert de répéroytre téléphonique.
	“NO ENTRY” Il n'y a aucun apparéil enregistré connecté/trouve par Bluetooth.
	“ERROR” Essayez de nouveau l'opération. Si “ERROR” apparait de nouveau, vérifiez si l'apparéil extérieur prend en charge la fonction que vous avez essayée.
	“NO INFO”/“NO DATA” L'apparéil Bluetooth ne peut pas obtenir les informations du contact.
	“H/W ERROR” Rinitialiser l'apparéil et essayez de nouveau l'opération. Si “H/W ERROR” apparait de nouveau, consultez le centre de service le plus proche.
	“SWITCHING NG” Les téléphones connectés ne prenent peut-être pas en charge la fonction de commutation de téléphone.
	La connexion Bluetooth entre le péripéroidique Bluetooth et l'apparéil est instable.	Supprimer de l'apparéil un péripéroidique Bluetooth enregistré que vous n'utilissez pas. (Page 19)

Si vous avez toujours des problèmes, réinitialisez l'appareil. (Page 4)

Symptôme Remède
AMAZON ALEXA	Aucune réponse d'Alexa après l'entrée vocale.	Amazon cloud n'a pas été capable d'analyser l'entrée vocale.
	Mauvaise réponse d'Alexa.	Alexa n'a pas compris ce que vous avez dit ou n'a pas reçu toute la requête ou la phrase parlée. Essayez de nouveau. (Page 22)
	"DISCONNECTED"	Assurez-vous de connecter votre smartphone à l'apparéil via Bluetooth. (Page 15)
	Impossible de connecter ou de reconnectcer l'application Alexa mobile.	• Assurez-vous que le périphérique audio est connecté via Bluetooth. Sélectionnez le périphérique audio à partir de [AUDIO SELECT] dans [BT MODE]. (Page 19) • RÉalissez de nouveau le processus de configuration unique. Voir "Configuration pour la première fois" à la page 21. • Mettez cet apparéil hors tension, puis de nouveau sous tension et essayez de nouveau de connecter l' apparéil. • Pour un périphérique iOS, assurez-vous que la source ALEXA ou que la source iPod BT est sélectionnée.
	Impôssible de quitter l'écran "TALKING" après avoir terminé un appel.	Il peut s'écouler un certain temps avant que l' apparéil ne quitte l'écran "TALKING". Appuyez sur √/ √ pour returner à l'écran précédent de commande de source.
	Impôssible d'acceder à l'écran "LISTENING" après l'activation d'Alexa.	• Déconnectez et reconnectlez à nouveau la connexion Bluetooth. (Page 15) • Déconnectez et reconnectlez à nouveau la connexion Alexa. (Page 21) • Mettez l' apparéil hors tension pendant environ 10 secondes, remettez-le sous tension et essayez de nouveau.

Installation/Connexion

Cette section est réservée aux installateurs professionnels. Pour des raisons de sécurité, laissez le travail de câblage et de montage à des professionnels. Consultez votre revendeur autoradio.

MISE EN GARDE

L'appareil peut uniquement être utilisé avec une alimentation de 12 V CC, à masse négative. - Déconnectez la borne négative de la batterie avant le câblage et le montage. - Ne connectez pas le fil de batterie (jaune) et le fil d'allumage (rouge) au châssis de la voiture ou au fil de masse (noir) pour éviter les courts-circuits. Pour éviter les courts-circuits :

Isolez les fils non connectés avec du ruban adhésif. Assurez-vous de raccorder de nouveau la mise à la masse de cet appareil au châssis de la voiture après l'installation. Fixez les câbles avec des serre-câbles et enroulez un ruban de vinyle autour des câbles qui entrent en contact avec des pièces métalliques pour protéger les câbles.

AVERTISSEMENT

• Installez cet appareil dans la console de votre véhicule. Ne touchez pas les parties métalliques de cet appareil pendant ou juste après son utilisation. Les parties métalliques, comme le dissipateur de chaleur et le boîtier, deviennent chaudes.
• Ne connectez pas les fils des enceintes au châssis de la voiture, au fil de masse (noir) ou en parallèle.
• Connectez des enceintes avec une puissance maximale de plus de 50 W. Si la puissance maximale des enceintes est inférieure à 50 W, changez le réglage [AMP GAIN] pour éviter d'endommager les enceintes. (Page 25) Montez l'appareil avec un angle de moins de 30°.
• Si le faisceau de fils de votre véhicule ne possède pas de borne d'allumage, connectez le fil d'allumage (rouge) à la borne du boîtier de fusibles de votre véhicule qui offre une alimentation de 12 V CC et qui se met en et hors service avec la clé de contact.
• Gardez tous les câbles à l'écart des dissipateurs thermiques.
• Après avoir installé l'appareil, vérifiez que les lampes de frein, les indicateurs, les clignotants, les essuie-glaces, etc. de la voiture fonctionnent correctement. Si un fusible saute, assurez-vous d'abord que les câbles ne touchent pas le châssis de la voiture puis remplacez le vieux fusible par un nouveau de même valeur.

Liste des pièces pour l'installation

(A) Façade (×1)

(C) Manchon de montage (×1)

(E) Clé d'extraction (×2)

(B) Plaque de garniture (×1)

(D) Faisceau de fils (×1)

Procédure de base

1 Retirez la clé de contact, puis déconnectez la borne de la batterie de la voiture. 2 Connectez les fils correctement. Voir "Connexions" à la page 38. 3 Installez l'appareil dans votre voiture. Voir "Installation de l'appareil (montage encastré)" à la page 37. 4 Connectez la borne de la batterie de la voiture. 5 Appuyez sur SRC pour mettre l'appareil sous tension. 6 Détachez la façade et réinitialisez l'appareil avant 5 secondes. (Page 4)

Installation/Connexion

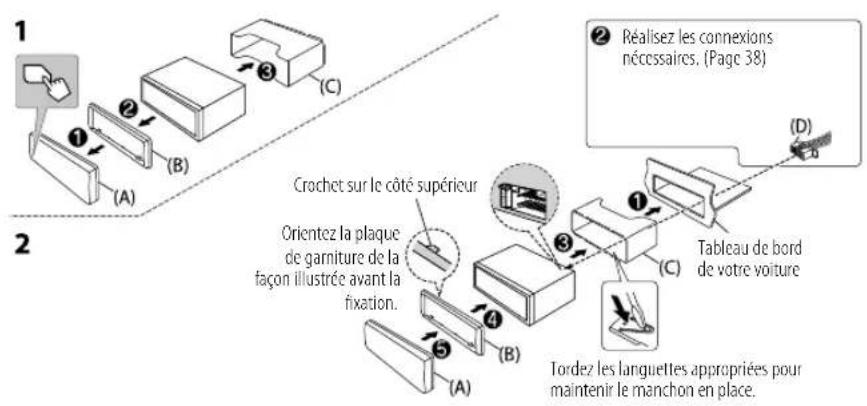

Installation de l'appareil (montage encastré)

montage)

1 Retirez le manchon de montage et la plaque de garniture de l'appareil. 2 Alignez les entailles de l'appareil (des deux côtés) avec le support de montage du véhicule et fixez l'appareil avec les vis (en vente dans le commerce).

N'utiliser que les vis spécifiées. L'utilisation de vis incorrectes peut endommager l'appareil.

Retrait de l'appareil Installation de l'appareil (sans le manchon de

Installation/Connexion

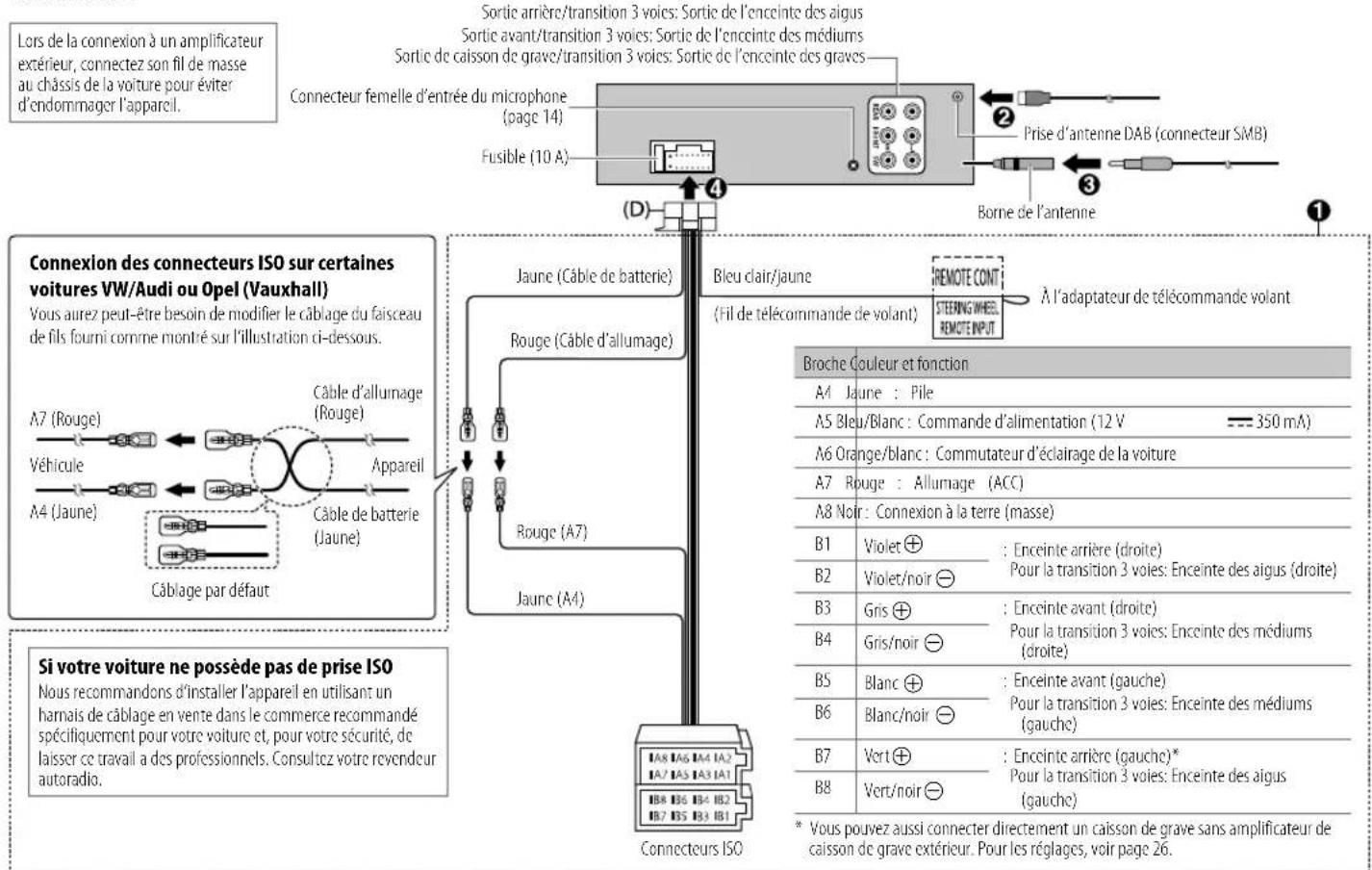

Connexions

Spécifications

Radio numérique	DAB	Plaque de fréquences Bande III 174,928 MHz — 239,200 MHz
		Sensibilité	-100 dBm
		Taux de Signal/Bruit 80 dB
		Type de connecteur d'antenne	SMB
		Tension de sortie d'antenne	12 V CC
		Courant maximum d'antenne	< 100 mA
Radio analogique	FM Plage de fréquences 87,5 MHz — 108,0 MHz (pas de 50 kHz)
	Sensibilité utilisable (S/B = 30 dB)		0,56 μV/75 Ω (6,2 dBf)
	Seuil de sensibilité (DIN S/B = 46 dB)		1,58 μV/75 Ω
	Réponse en fréquence (±3 dB)		30 Hz — 15 kHz
	Taux de Signal/Bruit (MONO)		68 dB
	Déparation stéroye (1 kHz)		40 dB
	AM (MW)	Plaque de fréquences 531 kHz — 1611 kHz (pas de 9 kHz)
		Sensibilité utilisable (S/B = 20 dB)	28,5 μV (29,1 dBμ)
	AM (LW)	Plaque de fréquences 153 kHz — 279 kHz (pas de 9 kHz)
		Sensibilité utilisable (S/B = 20 dB)	45 μV (33,1 dBμ)

USB	Standard USB USB 1.1, USB 2.0 (Grande vitesse)
	Péripétriques compatibles À mémoire de grande capacité
	Système de fichiers FAT12/16/32
	Courant d'alimentation maximum CC 5 V	=1,5 A
	Convertisseur de filtrer numérique (A/N) 24 Bit
	Réponse en fréquence (±1 dB) 20 Hz —— 20 kHz
	Taux de Signal/Bruit (1 kHz) 98 dB
	Gamma dynamique 93 dB
	Déparation des canaux 92 dB
	Décodage MP3 Compatible avec MPEG-1/2 Audio Layer-3
	Décodage WMA Compatible avec Windows Media Audio
	Décodage AAC Fichiers AAC-LC ".aac",".m4a"
	Décodage WAV PCM linéaire
	Décodage FLAC	Fichier FLAC, jusqu'à 24 bits/96 kHz
Auxiliary	Réponse en fréquence (±3 dB) 20 Hz —— 20 kHz
	Tension maximum d'entrée	1000 mV
	Impédance d'entrée	30 kΩ

Spécifications

Bluetooth	Version Bluetooth V4.2
	Plage de fréquences 2,402 GHz — 2,480 GHz
	Puisance de sortic RF (E.I.R.P.)	+4 dBm (MAX), Classc d'alimentation 2
	Portée de communication maximale	Ligne de vue approximative 10 m (32,8 pieds)
	Pairage SSP (Profile simple sécurité)
	Profile HFP1.7.1 (Hands-Free Profile	Profile mains libres)
		A2DP (Advanced Audio Distribution Profile — Profile de distribution audio avancé)
		AVRCP1.6.1 (Audio/Video Remote Control Profile — Profile de télécommande audio/video)
		PBAP (Phonebook Access Profile — Profile d'accès au repertoire d'adresses)
		SPP (Serial Port Profile — Profile de port série)
Audio	Puisance de sortie maximum	50 W × 4 ou
		50 W × 2 + 50 W × 1 (Caisson de grave = 4 Ω)
	Pleine Puisance de Largeur de Bande (avec moins de 1% DHT)	22 W × 4
	Impédance d'enceinte	4 Ω — 8 Ω

Audio	Bande 13 Bande
	Fréquence 62,5/ 100/ 160/ 250/ 400/ 630/ 1k/ 1,6k/ 2,5k/ 4k/6,3k/ 10k/ 16k Hz
	Niveau -09 +09 (-9 dB +9 dB)
	Q 1,35/ 1,5/ 2,0
	HPF Fréquence THROUGH/ 30/ 40/ 50/ 60/ 70/ 80/ 90/ 100/ 120/150/ 180/ 220/ 250 Hz
	Niveau -6/-12/-18/-24 dB/Oct.
	Q -8/-7/-6/-5/-4/-3/-2/-1/0 dB
	LPF Fréquence 30/ 40/ 50/ 60/ 70/ 80/ 90/ 100/ 120/ 150/ 180/220/ 250 Hz/THROUGH
	Niveau -6/-12/-18/-24 dB/Oct.
	Q -8/-7/-6/-5/-4/-3/-2/-1/0 dB
	Niveau de préamplification/charge 2500 mV/10 kΩ
	Impédance du préamplificateur ≤ 600 Ω
Généralités	Tension de fonctionnement Batterie de voiture 12 V CC
	Dimensions d'installation (L × H × P) 182 mm × 53 mm × 100 mm
	Poids net (y compris la plaque 0,6 kgd'assemblage et le manchon demontage)

Sujet à changement sans notification.

Indice

Fondamenti 4
