KSDR2001D - Récepteur audio-vidéo JVC - Notice d'utilisation et mode d'emploi gratuit

Marque	JVC
Modèle	KSDR2001D
Type de produit	Récepteur audio-vidéo
Alimentation	12 V CC, masse négative
Puissance de sortie maximale	600 W
Puissance de sortie nominale (4 Ω, 1% THD)	200 W × 1
Puissance de sortie nominale (2 Ω, 1% THD)	300 W × 1
Impédance des haut-parleurs	4 Ω (2 Ω à 8 Ω admissible)
Rapport signal/bruit	97 dB
Fréquence de coupure du filtre inférieur	–24 dB/octave
Contrôle d'amplification des basses	0 – 18 dB (variable)
Fréquence d'amplification des basses	40 Hz à 100 Hz
Température de fonctionnement	0 °C à 40 °C
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de solvants ni de chiffons rugueux.
Sécurité	Utiliser uniquement des fusibles de valeur indiquée. Débrancher la batterie avant tout câblage.
Fonction de protection	Protège l'appareil contre les courts-circuits, les surchauffes et les impédances trop faibles.

FOIRE AUX QUESTIONS - KSDR2001D JVC

Comment installer correctement le récepteur ?

Retirez la clé de contact et débranchez la borne négative de la batterie pour éviter les courts-circuits. Confiez le montage à un professionnel si nécessaire.

Quelle est la puissance maximale de sortie ?

La puissance maximale est de 600 W. En nominal, elle est de 200 W sous 4 Ω et 300 W sous 2 Ω.

Quels haut-parleurs puis-je utiliser ?

Utilisez des haut-parleurs d'impédance minimale de 2 Ω. Pour plusieurs jeux, calculez l'impédance combinée.

Que faire en cas d'absence de son ?

Vérifiez les connexions des haut-parleurs, le réglage du volume, et assurez-vous que la fonction de protection n'est pas activée.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez jamais de diluant, d'alcool ou de tissu rugueux pour éviter les rayures.

Que signifie la fonction de protection ?

Elle coupe l'amplificateur en cas de court-circuit, de surchauffe ou d'impédance trop faible pour protéger l'appareil et les haut-parleurs.

Quel type de fusible utiliser ?

Utilisez un fusible de la valeur indiquée (se référer au manuel). Un fusible inapproprié peut causer un dysfonctionnement.

L'appareil chauffe-t-il normalement ?

Une certaine chaleur est normale. Si la température interne est trop élevée, la protection s'active et l'appareil s'arrête.

Puis-je utiliser l'appareil sans le moteur allumé ?

Oui, mais cela décharge la batterie. Il est préférable de l'utiliser après avoir démarré le moteur.

Comment éviter les parasites ou ronronnements ?

Fixez un filtre antiparasite de ligne au câble de la batterie si nécessaire. Assurez-vous que la masse est correctement reliée au châssis.

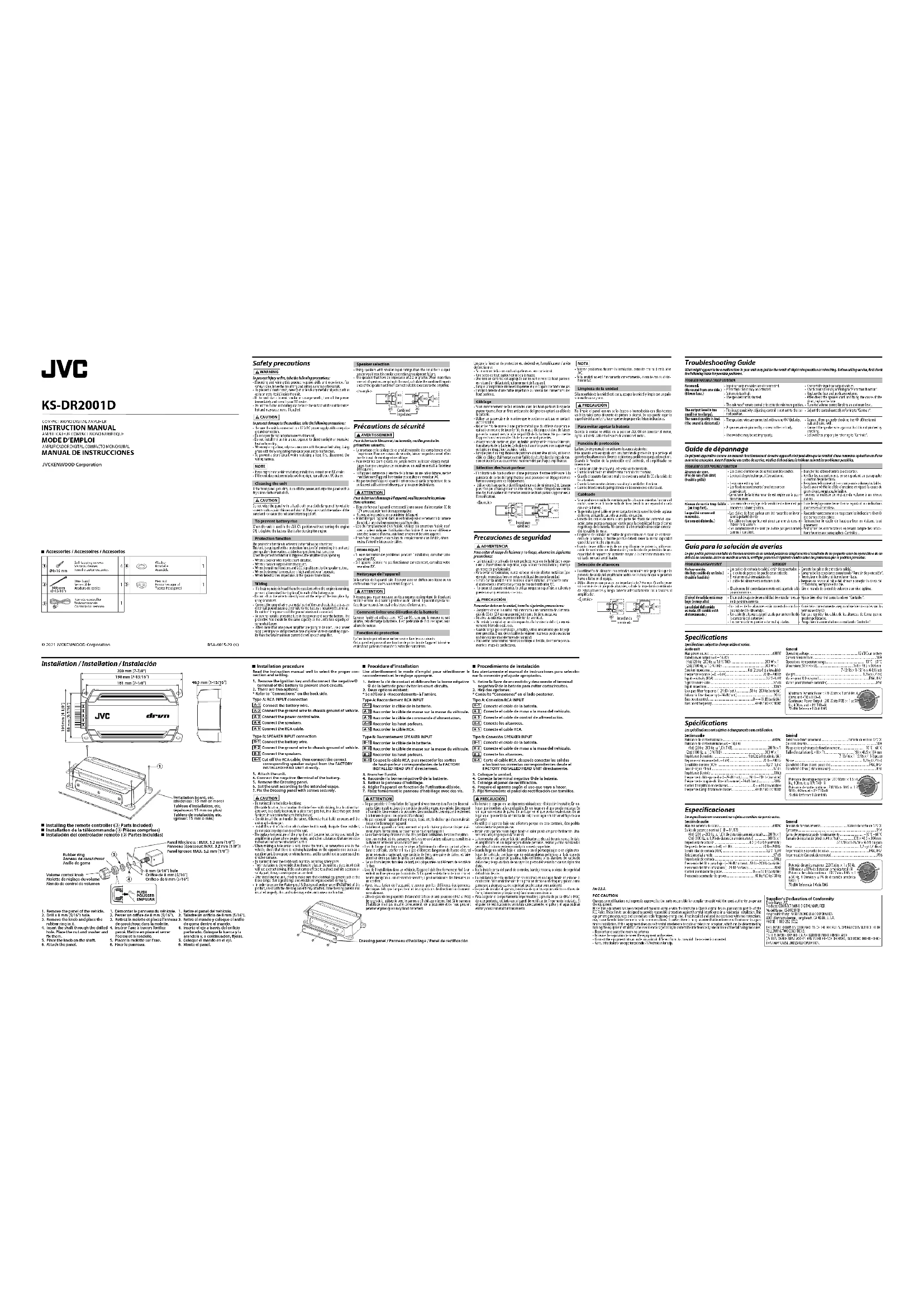

MODE D'EMPLOI KSDR2001D JVC

Avertissement

Pour éviter toute blessure et / ou incendie, veillez prendre les

Précautions suivantes:

- Le montage et le câblage de ce produit nécessite des compétences et de

l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de câblages.

- Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets métal-

liquides (comme une pièce de monnaie ou un outil en métal) à l'intérieur

de l'appareil. • Si l'appareil émet des fumées ou une odeur bizarre, éteignez

- Si l'appareil commissure d'intercise de la réelle sur une directement, VICTURE immédiatement l'appareil hors tension et consultez un revendeur JVC.

- Ne pas toucher l'appareil quand il est en service car la température de sa

Attention

Pour éviter tout dessèment à l'angle, veuillez prendre les précau-

- Bien vérifier que l'appareil est raccordé à une source d'alimentation CC de

12 V avec raccordement de masse négative. • Eomuz nas le couwche-couérieure ou inférieure de l'ansuil 12 V avec raccordement de masse négative. • Enfouissez nas le couche-couche ou inférieure de l'ancien.

• N'installez pas l'appareil dans un endroit exposé

du soleil, à une chaleur excessive ou à l'humidité.

- Lors du remplacement d'un fusible, utilisez seulement un fusible net zé avec la valeur indiquée, l'utilisation d'un fusible d'une valeur différente

peut être la cause d'un mauvais fonctionnement de votre appareil.

- Pour éviter les courts-circuits lors du remplacement d'un fusible, déconnectez d'abord le frigidaire de l'alimentation.

bec(s) ou abord le ta(s) du caies.

Remarque

revendeur NC. Si l'appareil semble en any frontiers comportement, servites sont

• Si l'appareil semble ne pas fonctionner, contactez le vendeur IV.

(1) 2017

Nettoyage de l'appareil

Si la surface de l'appareil est sale, l'essuyer avec un chiffon au silicone ou un

Attention

N'essuvez pas le panneau avec un tissu rugueux ou imprégné de dissolvant.

volatile comme un diluant à peinture ou de l'alcool. Il pourrait rayer la surface-

surface du panneau et / ou écailler les lettres d'informations.

Comment éviter une élévation de la batterie

Lorsque l'unité est utilisée avec l'ACC sur ON, sans que le moteur ne soit

allumé, cela décharge la batterie. Il est préférable de l'utiliser après avoir

allarme le moteur.

Fonction de

La fonction de protection se met en service dans les cas suivants:

Cet appareil est pourvu d'une fonction de protection de l'appareil lui-même

et des haut-parleurs de manière à éviter divers indéients.

Lorsque la fonction de protection est déclenchée, l'amplificateur s'arrête

de fonctionner. • Si un connecteur de l'alimentation aux haut-parleurs est en court-circuit

- Si un condensateur de l'amplificateur, pancake est d'obert d'cart. - Une sortie de haut-parleur est mise à la masse.

- Une tension continue est appliquée sur les sorties vers les haut-parleurs

en raison d'un défaut de fonctionnement de l'appareil. • Lorsque la température interne est trop élevée et que l'activateur ne fonctionne pas

- Lorsqu'il détecte une faible impédance au niveau des connections des

haut-parleurs.

Câblage

• Si un rononnement se fait entendre dans les haut-parleurs lorsque le

moteur brûme, fixer un filtre antiparasite de ligne (en option) au câble de

la batterie. Utilise un peu vélo de manière que la veille ne soit pas en contact.

• Utiliser un passe-taine de manière que le conteni ne soit pas en contact avec le tablier.

Relier les fils de masse à une partie métallique du châssis du véhicule

qui suit en mesure de jouer le rôle de masse électrique et donc de laisser passer le courant vers le négatif de la batterie. Ne pas mettre

passant le courant sous le plus netant de la batterie. Ne pas invoule l'appareil sous tension si les fils de masse ne sont pas reliés.

• Assurez-vous de mettre en place un fusible protégeant le cordon d'alimenta-

trim situé près de la batterie. Ce fusible doit avoir un amperage de coupure égal au développement supérieur à celui de l'unité.

- Lorsque plus d'un amplificateur de puissance doivent être utilisés, utiliser un

câble de câblage d'alimentation et un fusible de sécurité dont la limite de ten-

Sor es supérie au courant brûlant de par unique amplinéter.

Sélection des haut-parleurs

• L'utilisation de haut-parleurs d'une puissance d'entrée inférieure à la

puissance de sortie de l'amplificateur peut provoquer un dégagement de l'armature ou une panne de l'équipement.

• Utiliser des haut-parleurs dont l'impédance est de minimum 2.0. Lorsque

plus d'un jeu d'haut-parleur va être utilisé, calculer l'impédance combi-

née des haut-parleurs et connecter ensuite les haut-parleurs appropriées à l'amplificateur

Temperature:

Ce qui peut apparaître comme un mauvais fonctionnement de votre appareil n'est peut-être que le résultat d'une mauvaise opération ou d'une

L'absence de contrôle, sevrant d'agiver en un autre survère, ettre debranche.	• Branche les clômes (le titre de suurre). • Vitrifier les accoussiements en l'opportent au parapageille
Absence de contrôle(Parc de l'air d'air le contrôle) (lucible gasite)	• Le contrôle des tourn fort. • Les crômes de la réduite de minielle sur le contrôle. • Les crômes de la réduite de minielle sur le contrôle. • Les crômes de la réduite de minielle sur le contrôle. • Les crômes de la réduite de minielle sur le contrôle. • Les crômes de la réduite de minielle sur le contrôle.
Niveau de sorte fallable (en trop fort.)	• L'absence de contrôle de un saldélé (le contrôle et une contrôle sur le contrôle). • Les crômes de la réduite de minielle sur le contrôle. • Les crômes de la réduite de minielle sur le contrôle. • Les crômes de la réduite de minielle sur le contrôle. • Les crômes de la réduite de minielle sur le contrôle. • Les crômes de la réduite de minielle sur le contrôle.
Le contrôle est étrésement de maximaire(er se net de dichomé).	• Les crômes de la réduite (le contrôle et une contrôle sur le contrôle). • Les crômes de la réduite (le contrôle et une contrôle sur le contrôle). • Les crômes de la réduite (le contrôle et une contrôle sur le contrôle). • Les crômes de la réduite (le contrôle et une contrôle sur le contrôle). • Les crômes de la réduite (le contrôle et une contrôle sur le contrôle). • Les crômes de la réduite (le contrôle et une contrôle sur le contrôle).

Les spécifications sont sujettes à changements sans notification.

Section audio

Puissance de sortie maximale 600 W

Passive de serite nominale (+/-) = 14,4 V
(4.0) (20 ≤ H20 < 90 %), 1.0 (% HD)	200 W × 1	C - 60 °C
(2.0) (100 ≤ 1.0 %), 1.0 (% HD)	300 W × 1	Taille d'installation (L × R × P).
Impérance d'estrinente : 4.0 (2.0 ≤ 8.0 d'administrable)
Passive de fréquence (1 ≤ 0, -3 dB)	0.95 × 300 W	7-13/16 ≤ 1/5 % of 15-6 ≤ 4/8 poux
Sensible d'estrine (RCA)	-0,2 ≤ 50 V	Muse
Tous de signal / output :	97 dB	Enchancé à l'oue et anti-periodière
Impérance d'estrine :	10 kV	Enchancé à l'oue (Microcommune)
Fréquence d'flutture basins (–34,48 / vol.) – 50 %: 200 W (notable)
Frequency de coupler de titre inférieurea – 24 dB (vol.) – 20 %
Control d'impérification des basons	0 – 18 dB (variable)	Pausance d'énergie maximaire : 220 Watts × 1 ≤ 50 Hz
Frequency d'amplification des basons	40 %: 60 Hz (100 %)	R - 40 mms et 10% HD + H
		Pausance d'estrinente : 200 Watts RMS × 1 ≤ 50 Hz, 40 mms et 3% HD + H

Procédure d'installation

WARNING Remove the ignition key and disconnect the negative terminal of the battery to prevent short circuits. AVERTISSEMENT Retirer la clé de contact et débrancher la borne négative de la batterie pour éviter les court-circuits. ADVERTENCIA Retire la llave de encendido y desconecte el terminal negativo de la batería para evitar cortocircuitos.
