Type de produit	Récepteur audio-vidéo
Marque	JVC
Modèle	KWM875BW
Dimensions d'installation (L × H × P)	178 × 100 × 85 mm
Poids	1,3 kg
Tension de fonctionnement	12 V CC (batterie de voiture)
Consommation maximale USB	DC 5 V = 3,0 A
Affichage	Écran LCD TFT 6,75 pouces (151,8 × 79,68 mm), 1 152 000 pixels
Formats audio supportés	MP3, WMA, AAC, FLAC, WAV, Vorbis (jusqu'à 192 kHz/24 bits)
Formats vidéo supportés	MPEG-1/2/4, H.264, WMV, MKV (jusqu'à 1920×1080 @ 30 fps)
Connectivité sans fil	Bluetooth 5.0 (HFP, A2DP, AVRCP, PBAP, SPP) + Wi-Fi 802.11 a/b/g/n/ac (2,4/5 GHz)
Fonctions principales	Apple CarPlay (filaire/sans fil), Android Auto (filaire/sans fil), miroir sans fil, radio FM/AM, SiriusXM (optionnel), USB, iPod/iPhone, Bluetooth audio et mains-libres
Puissance de sortie	50 W × 4 (max), 22 W × 4 (RMS typique)
Égaliseur	13 bandes graphique, réglage de gain de -9 à +9 dB
Filtres audio	Passe-haut, passe-bas, passe-bande réglables (fréquence et pente)
Entrées/sorties	1 USB Type-C, 1 HDMI (Type D), 1 entrée AV (mini-jack), 1 entrée vidéo (RCA), 1 sortie vidéo, 3 entrées caméra, préamplifications avant/arrière/subwoofer (5 V)
GPS	GPS + GLONASS (antenne incluse)
Entretien et nettoyage	Essuyer avec un chiffon sec et doux (de type silicone) ; pour les salissures tenaces, utiliser un chiffon légèrement humidifié avec un produit neutre, puis essuyer à sec. Ne pas pulvériser directement de liquide sur l'appareil.
Sécurité	Ne pas fixer l'écran en conduisant ; maintenir les objets métalliques à l'écart pour éviter les courts-circuits ; installer à distance des antennes émettrices (≥30 cm) ; circuit de protection thermique (arrêt si >60°C).
Pièces détachées et réparabilité	Antenne GPS, microphone, câbles fournis ; accessoires optionnels : KS-U62, KS-U70, adaptateurs ; contactez votre revendeur JVC pour les pièces de rechange.
Informations générales	Manuel d'utilisation de 98 pages disponible en français ; mise à jour possible via l'application JVC Portal APP.

FOIRE AUX QUESTIONS - KWM875BW JVC

Comment connecter mon iPhone via Apple CarPlay sans fil ?

Assurez-vous que le Bluetooth et le Wi-Fi de l'iPhone sont activés. Enregistrez l'iPhone dans la liste des périphériques Bluetooth de l'appareil (menu Bluetooth > Device List). Ensuite, sur l'écran d'accueil, appuyez sur Apple CarPlay dans la sélection de source. L'antenne GPS doit être connectée pour la connexion sans fil.

Pourquoi n'y a-t-il pas de son provenant du caisson de graves ?

Vérifiez que le caisson de graves est activé dans le menu Audio > Configuration de l'enceinte/du répartiteur. Assurez-vous également que le réglage du filtre passe-bas (LPF) est correct et que le volume du subwoofer n'est pas à zéro. Si le caisson est actif, vérifiez les branchements des câbles RCA.

Comment réinitialiser tous les paramètres SiriusXM ?

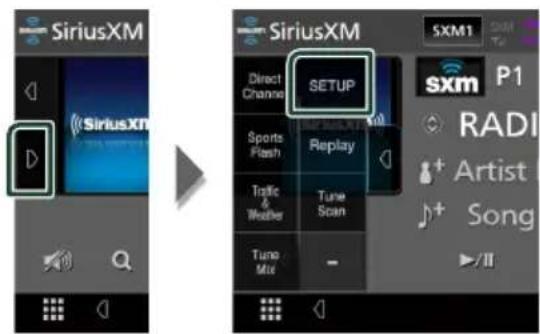

Allez dans l'écran de configuration SiriusXM en touchant SETUP dans le panneau de fonction de la source SiriusXM. Sélectionnez SiriusXM Reset, puis confirmez en touchant YES. Tous les réglages SiriusXM (présélections, alertes, etc.) reviendront aux valeurs par défaut.

Comment régler l'horloge manuellement ?

Depuis l'écran d'accueil, touchez Settings (icône en forme d'engrenage), puis User Interface. Sous Clock, sélectionnez Manual au lieu de GPS-SYNC. Ensuite, réglez le fuseau horaire et touchez Clock Adjust pour définir la date et l'heure.

Que faire si l'écran affiche « Error 07–67 » ?

Ce message indique un dysfonctionnement interne. Essayez d'éteindre puis de rallumer l'appareil. Si le problème persiste, contactez votre revendeur JVC le plus proche pour une réparation.

Comment nettoyer l'écran tactile sans l'endommager ?

Utilisez un chiffon doux et sec (de type silicone). Pour les taches tenaces, humidifiez légèrement le chiffon avec un produit de nettoyage neutre, puis essuyez délicatement. Ne pulvérisez jamais de liquide directement sur l'écran et n'utilisez pas de solvants ou d'alcool.

Est-il possible d'utiliser une clé USB avec plus de 4 Go ?

Oui, l'appareil supporte les systèmes de fichiers FAT16, FAT32, exFAT et NTFS, donc les clés USB de grande capacité (plus de 4 Go) sont compatibles. Cependant, chaque fichier individuel ne doit pas dépasser 4 Go.

Comment activer le mode miroir sans fil pour mon smartphone Android ?

Sur l'écran d'accueil, touchez l'icône de sélection de source, puis choisissez Wireless Mirroring. Sur votre smartphone Android, activez la fonction de miroitage (Screen Mirroring, Smart View, etc.) et sélectionnez « KW-M**** » comme réseau. L'écran du téléphone s'affiche alors sur le récepteur.

Pourquoi le récepteur ne capte-t-il pas les stations FM correctement ?

Vérifiez d'abord que l'antenne FM/AM est correctement branchée et déployée. Ensuite, dans les paramètres du tuner (touchez SETUP en mode FM), assurez-vous que l'intervalle de fréquence correspond à votre région (Amérique du Nord: 200 kHz FM, Europe: 50 kHz FM). Vous pouvez également essayer de passer en mode de recherche AUTO1 ou AUTO2.

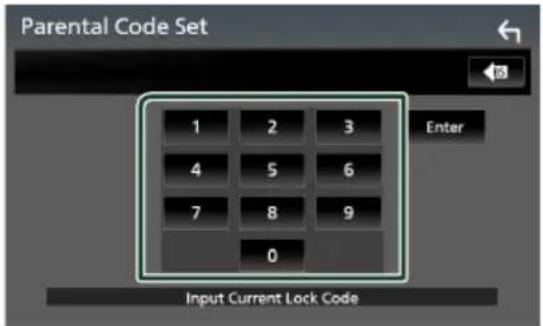

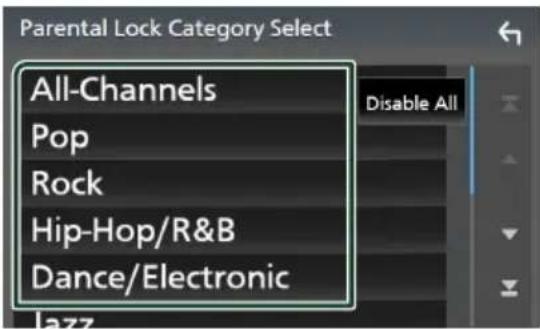

Comment désactiver le contrôle parental sur SiriusXM ?

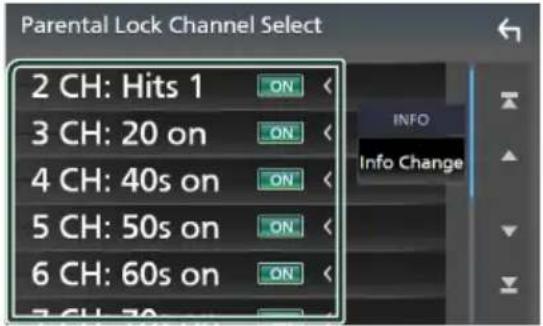

Allez dans l'écran de configuration SiriusXM, sélectionnez Parental Control, puis choisissez OFF. Si un code parental est demandé, saisissez le code par défaut « 0000 » ou le code que vous avez personnalisé. Pour déverrouiller des canaux spécifiques, allez dans Parental Lock Channel Selection et réglez chaque canal sur OFF.

MODE D'EMPLOI KWM875BW JVC

Le logo Hi-Res Audio et le logo Hi-Res Audio Wireless sont utilisés sous licence de la Japan Audio Society.

Bluetooth®

Avant l'utilisation 6

Précautions...6

Comment lire ce manuel 6

Utilisation de base 7

Fonctions des boutons en façade... 7

Mise en marche de l'appareil 8

Paramètres initiaux....8

Réglage du volume....10

Fonctionnement tactile....10

Menu contextuel....11

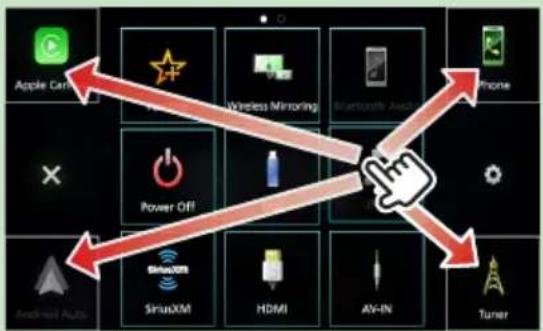

Affiche l'écran d'ACCUEIL....12

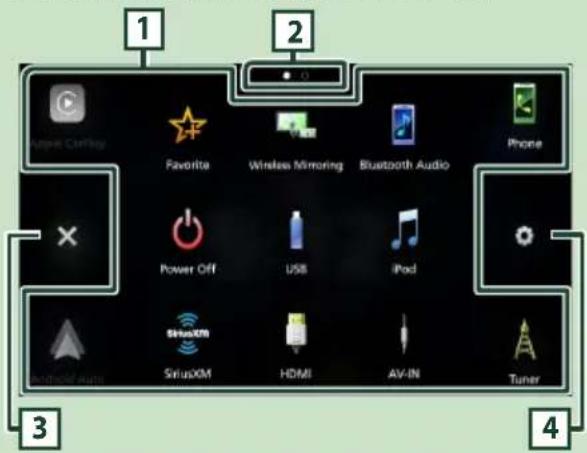

Description de l'écran de sélection de source....13

Descriptions de l'écran de commande de source....15

Écran des listes....16

Widget (élément graphique) 18

Fonctionnement de base du widget....18

Widget cadre photo 18

Importation de fichiers image....19

Configuration du widget....19

Applications 20

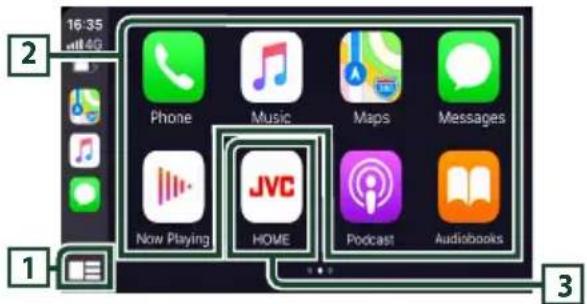

Utilisation d'Apple CarPlay....20

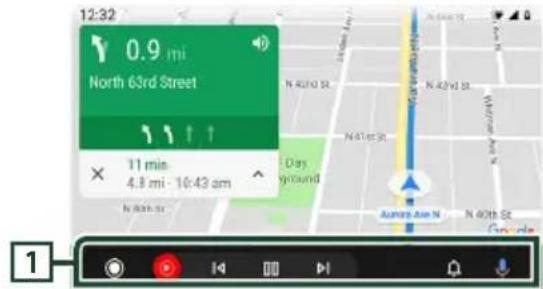

Utilisation d'Android Auto....22

Opération d'effet miroir sans fil....24

USB 25

Connecter un périphérique USB....25

Fonctionnement de base USB....25

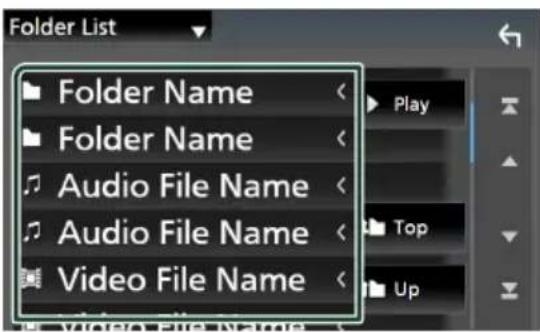

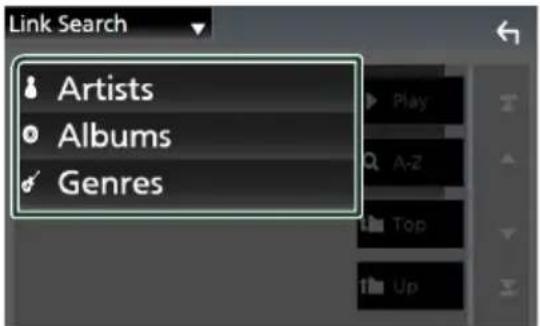

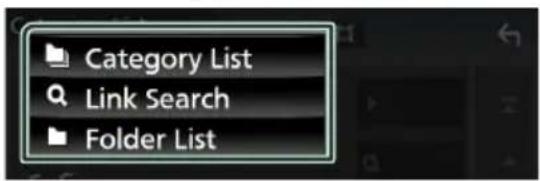

Recherche....27

Ipod/iphone 28

Préparation....28

Fonctionnement de base de l'iPod/iPhone....29

Recherche....30

Tuner 32

Utilisation de base de la radio....32

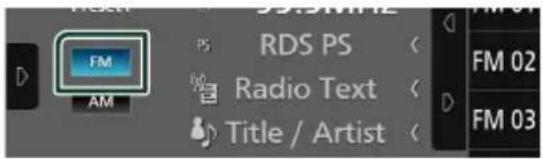

Utilisation de la mémorisation....33

Utilisation de la sélection....33

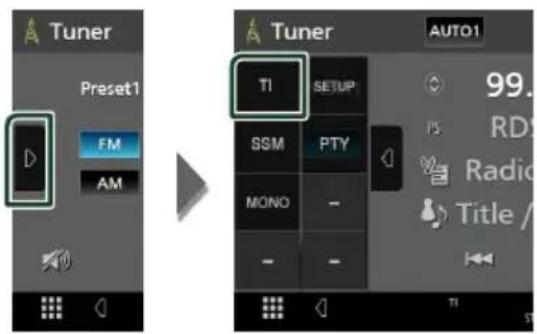

Trafic routier 34

Configuration du syntoniseur....34

Siriusxm ^® 35

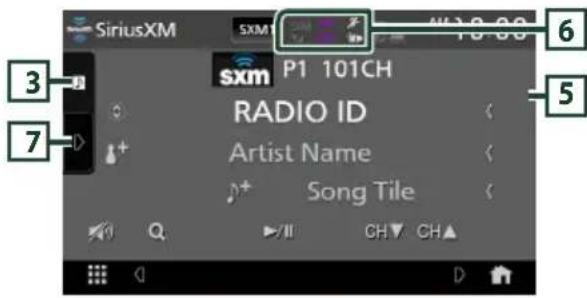

Utilisation de base de SiriusXM ^®......35

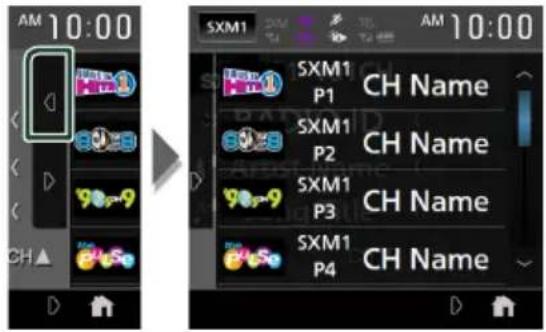

Mémorisation des canaux dans la mémoire de présélections....37

Sélection des présélections....37

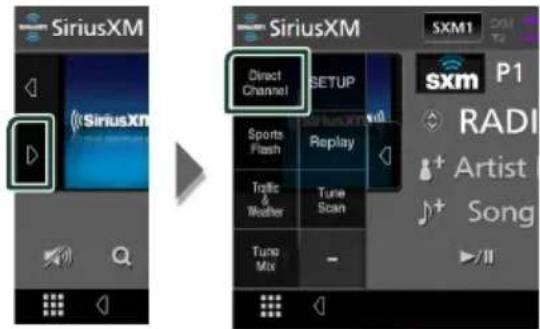

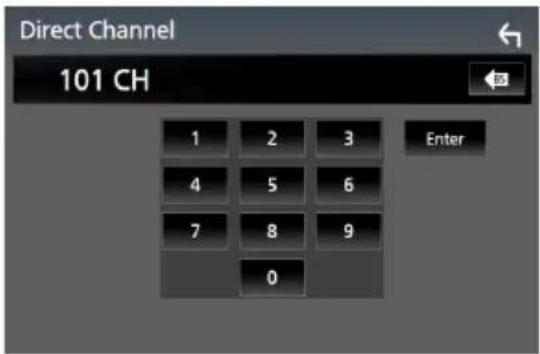

Recherche directe....37

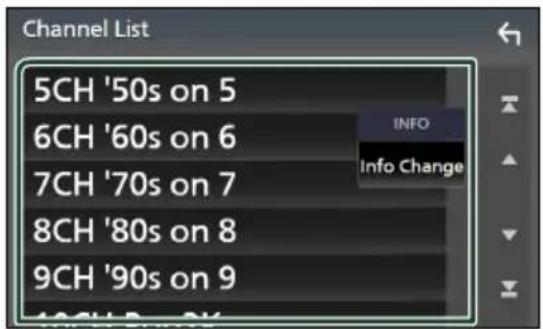

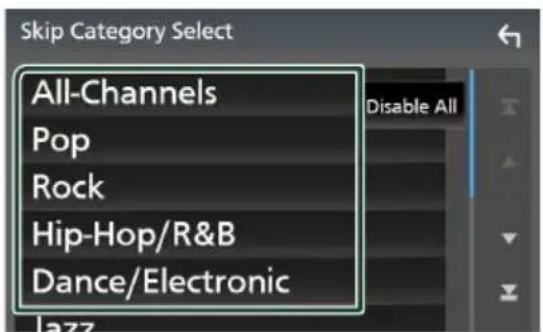

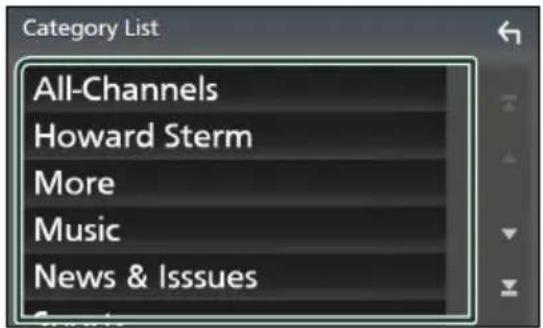

Recherche de catégorie/canal....38

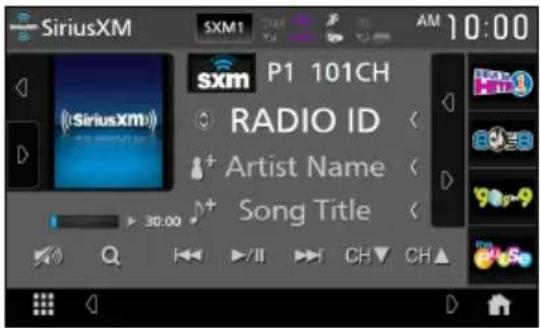

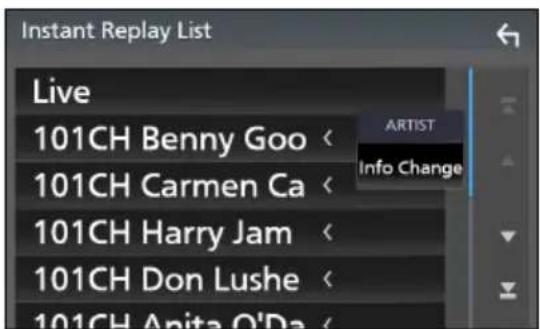

Rediffusion....38

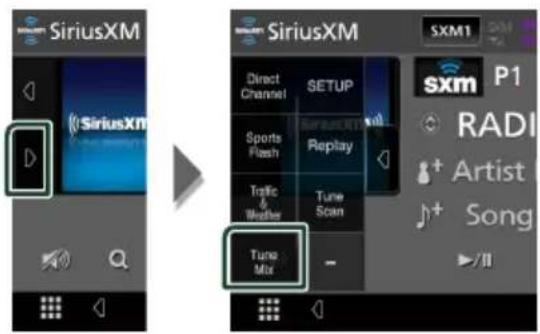

TuneMix™ 39

SmartFavorites, TuneStart™ 39

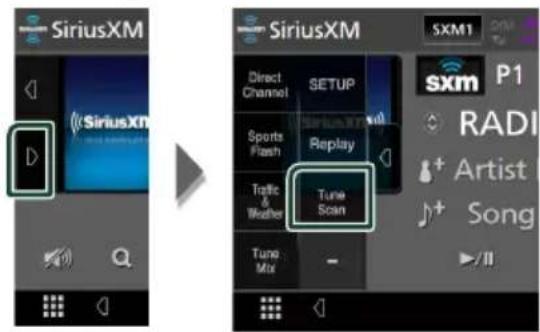

TuneScan™ 39

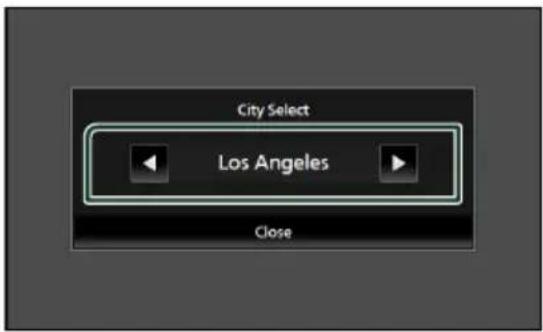

Traffic & Weather Now™ 40

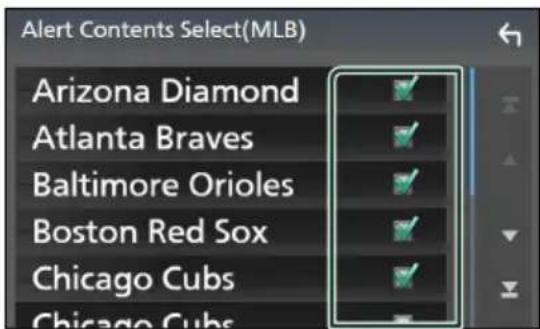

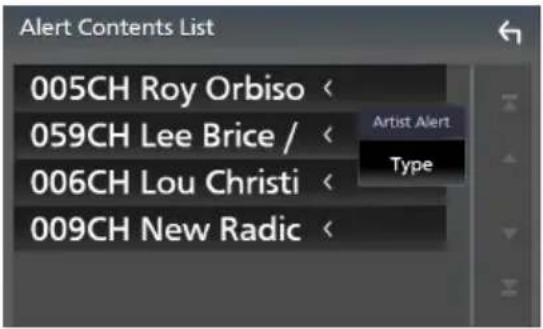

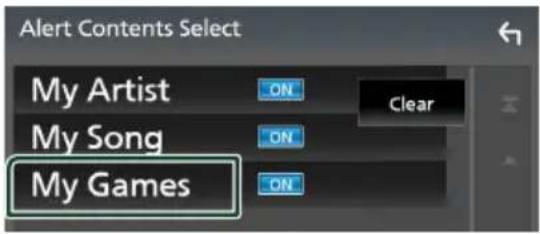

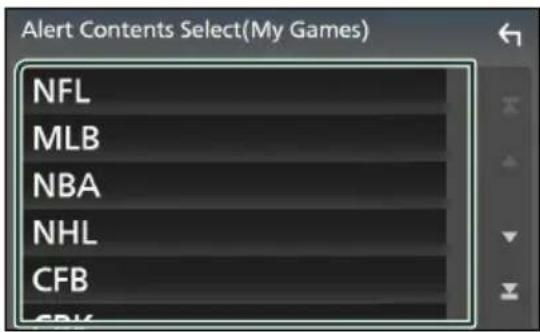

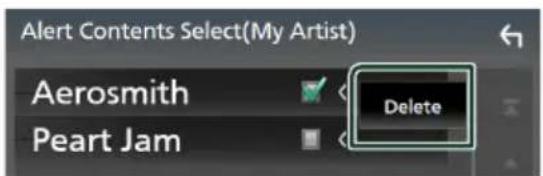

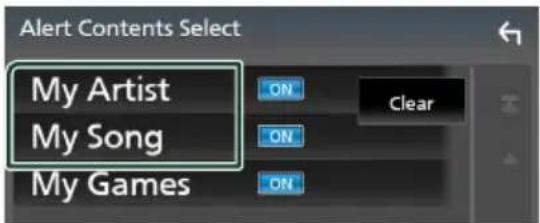

Alertes de contenu....40

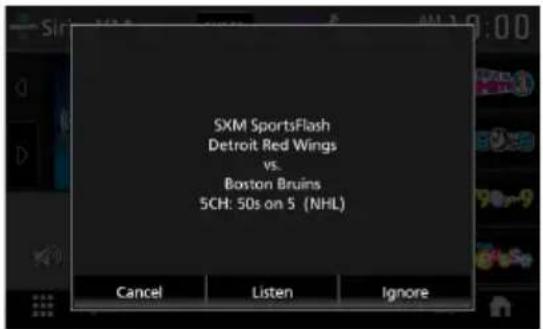

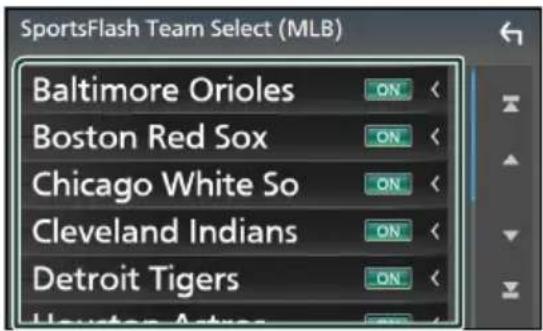

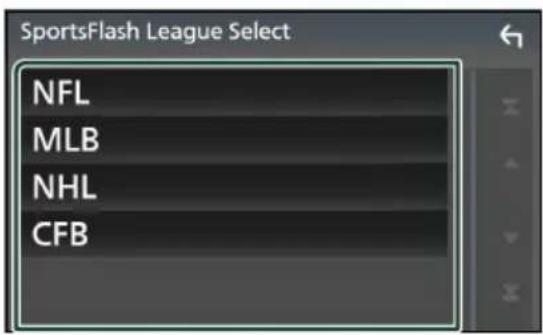

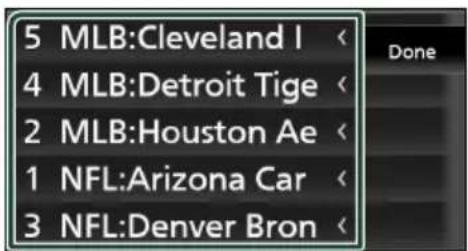

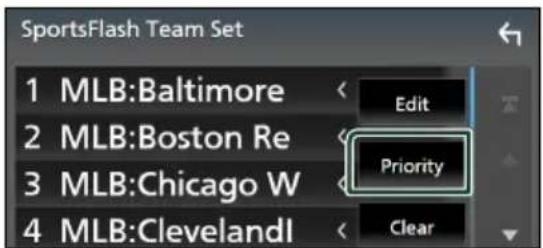

SportsFlash™ 41

CONFIGURATION SiriusXM...41

Autres appareils externes 47

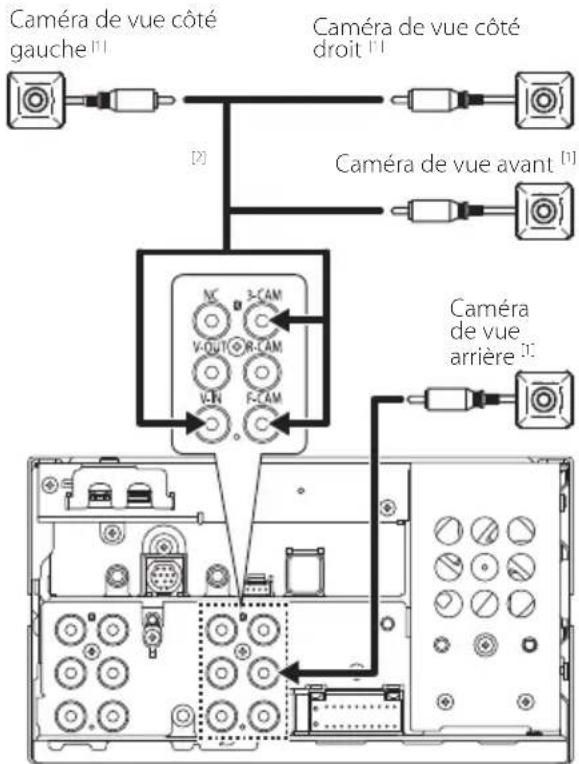

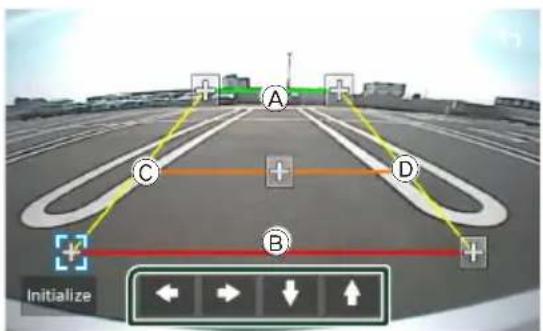

Caméra de vision....47

Lecteurs audio/vidéo extérieurs (AV-IN).....49

Source HDMI 49

Utilisation des fonctionnalités Maestro...50

Utilisation du bluetooth 51

Informations pour l'utilisation de périphériques Bluetooth®....51

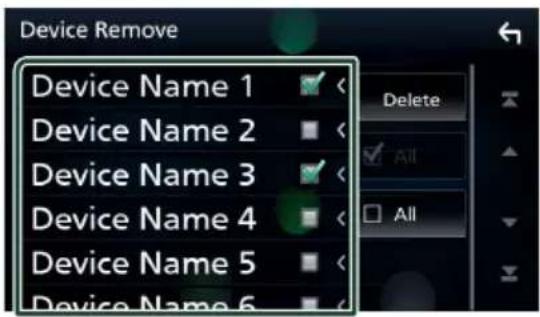

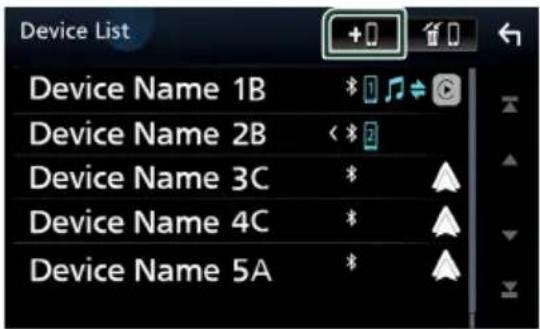

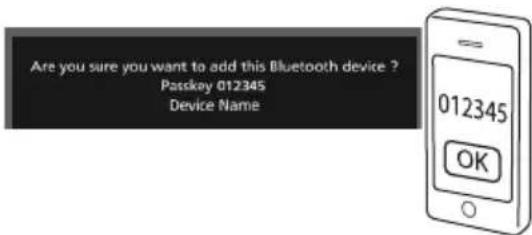

Enregistrer l'appareil Bluetooth....51

Lecture de l'appareil audio Bluetooth....55

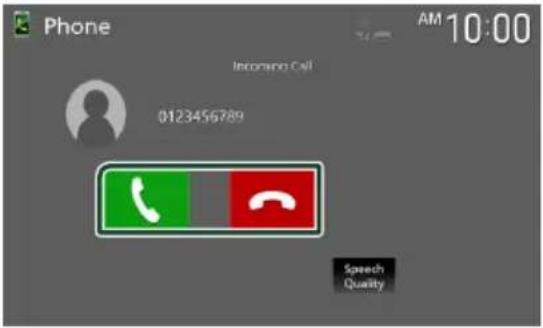

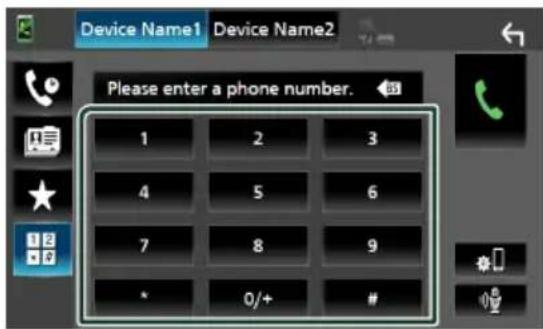

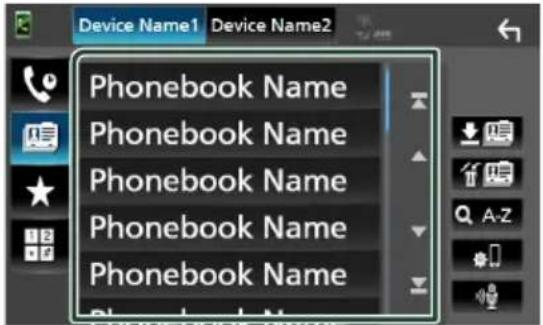

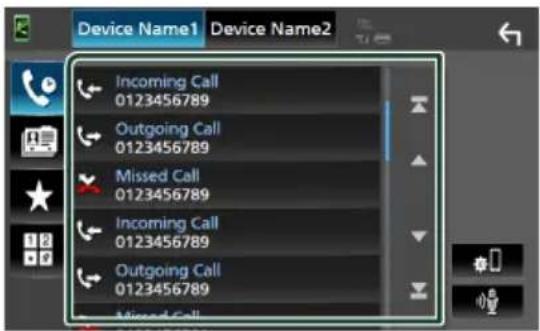

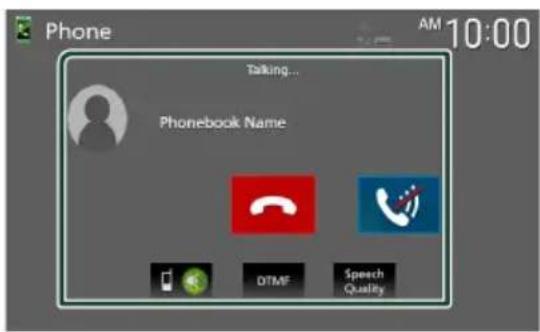

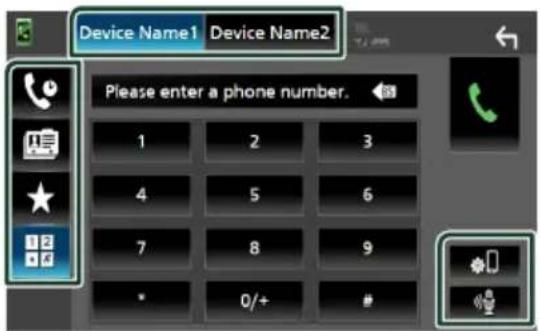

Utilisation du module mains-libres....57

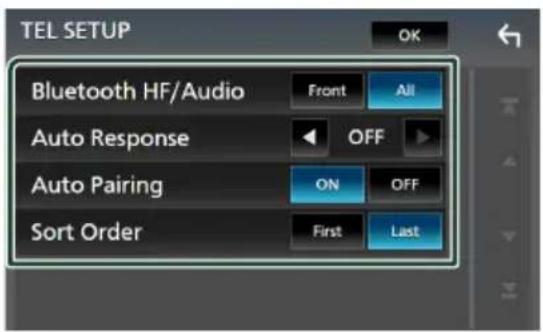

Configuration Mains libres....62

Configuration 63

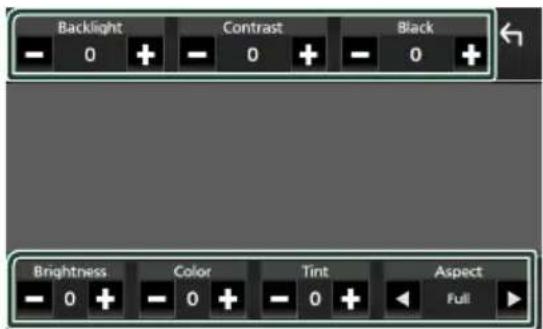

Configuration d'écran du moniteur......63

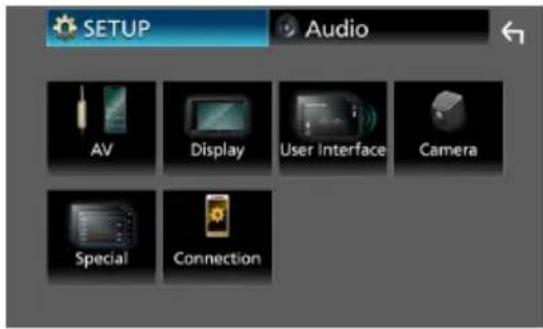

Configuration système....63

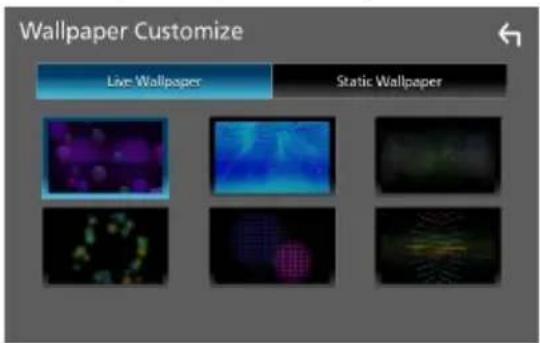

Configuration de l'interface utilisateur......64

Configuration spéciale....66

Configuration de l'affichage....67

Configuration de AV 68

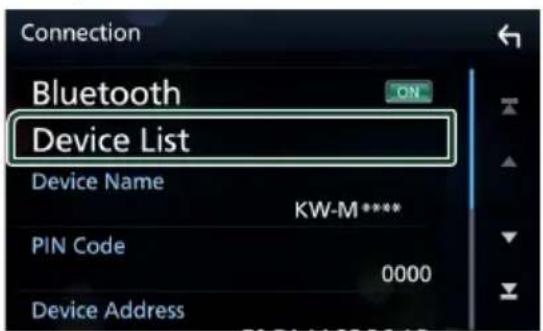

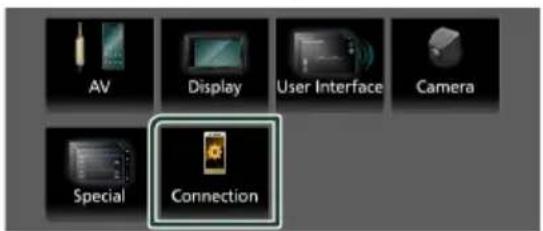

Configuration de la connexion...69

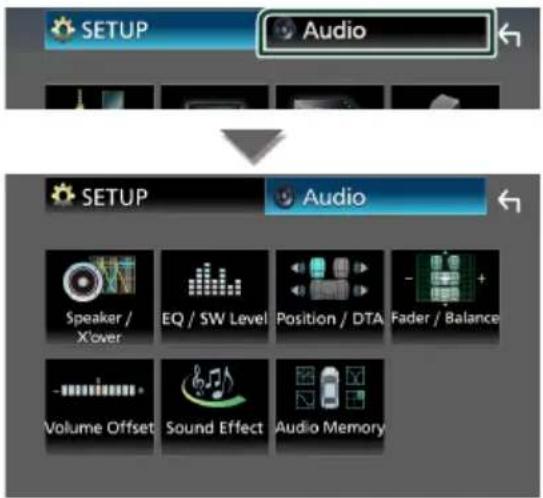

Contrôle de l'audio 71

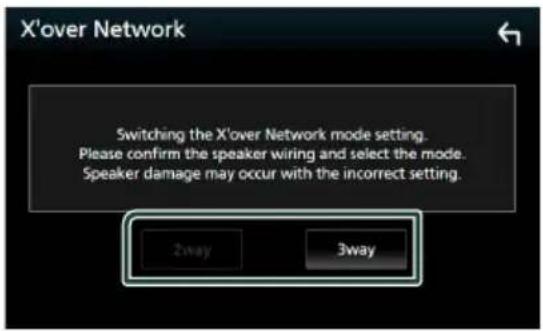

Configuration du système d'enceinte à 3 voies....71

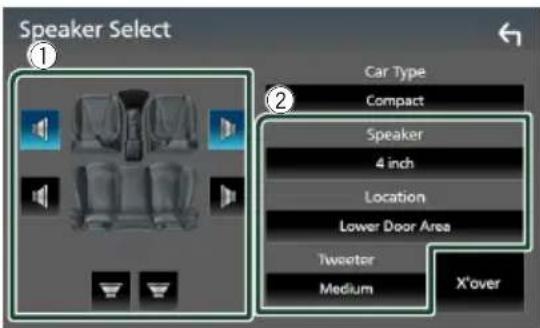

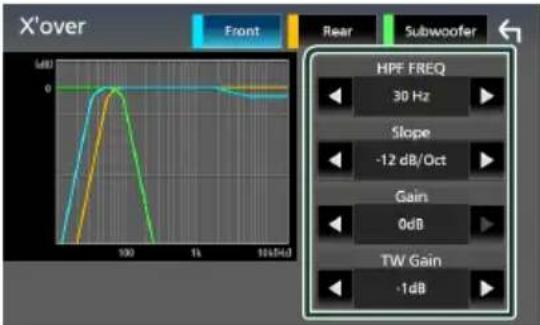

Configuration de l'enceinte/du répartiteur....72

Contrôle de l'audio en général....74

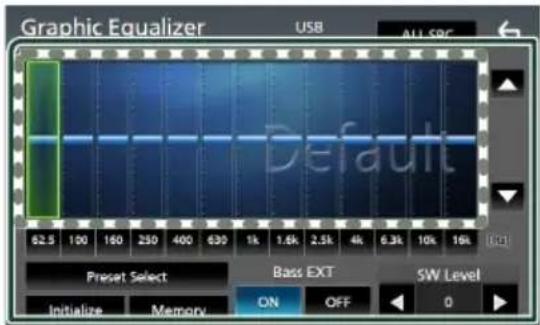

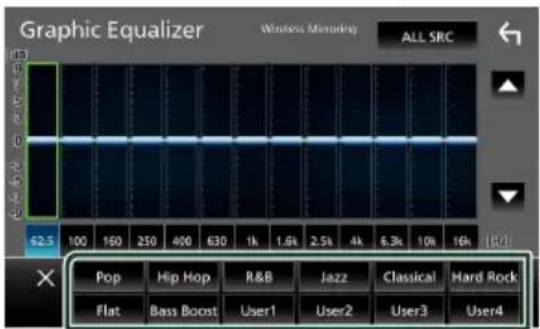

Contrôle d'égaliseur....75

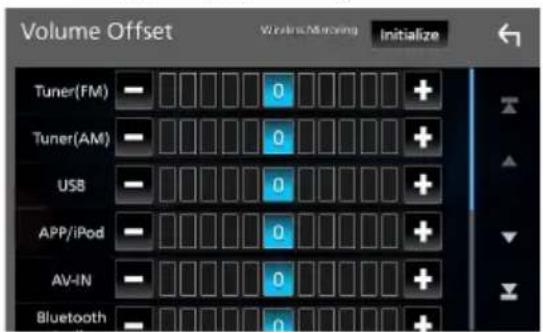

Décalage du volume....76

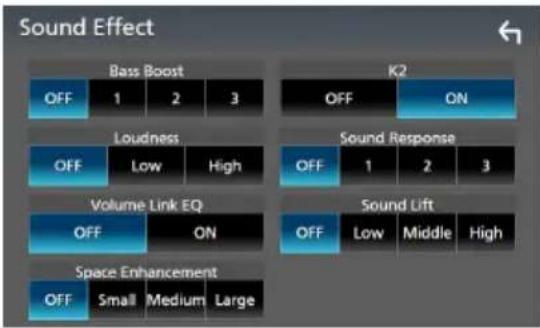

Effet sonore....76

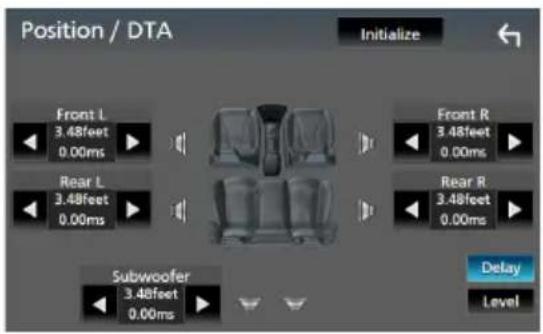

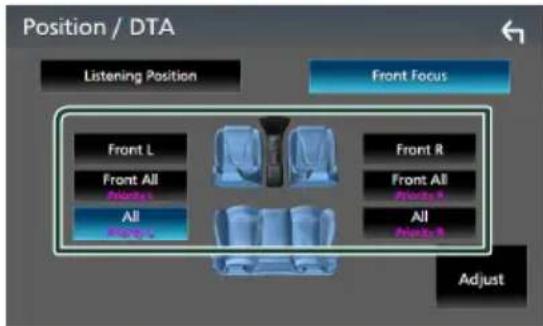

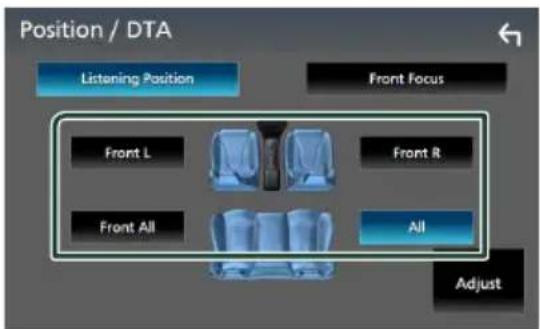

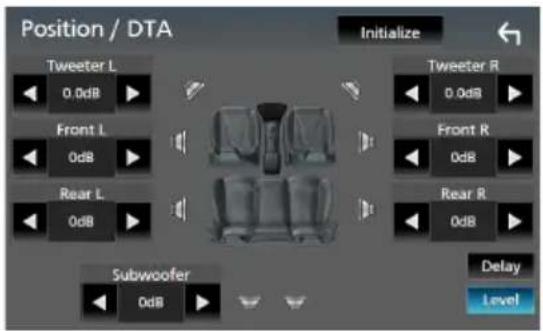

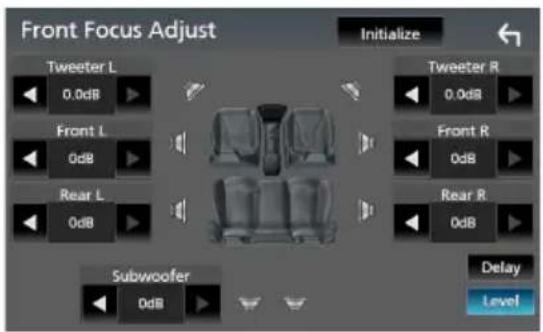

Position d'écoute/DTA 77

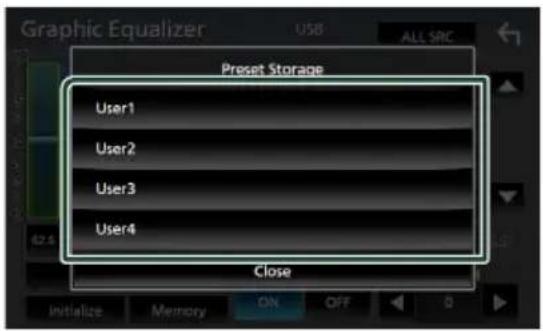

Mémoire de configuration audio...79

Télécommande 80

Installation des piles...80

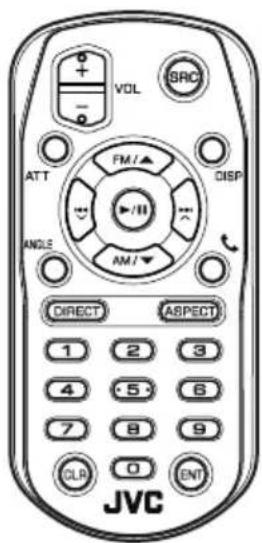

Fonctions des boutons de la télécommande. 80

Connexion/installation 82

Avant l'installation....82

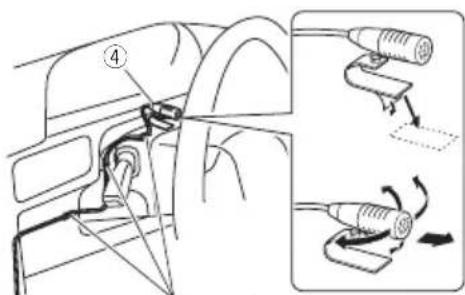

Installation de l'appareil....84

Dépannage 89

Problèmes et solutions....89

Messages d'erreur....89

Annexes 91

Supports et fichiers pouvant être lus....91

Spécifications....92

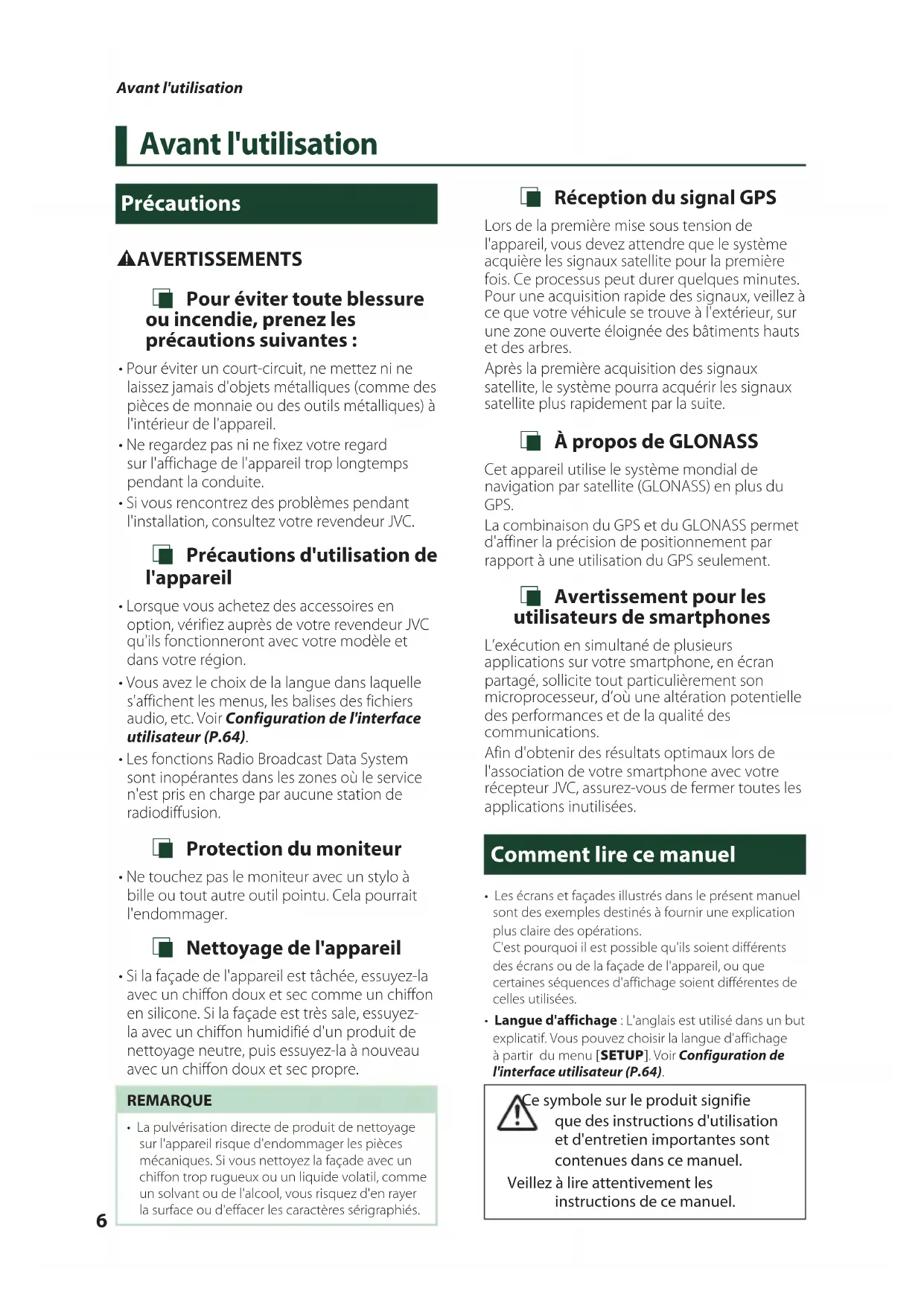

Précautions

• Pour éviter un court-circuit, ne mettez ni ne laissez jamais d'objets métalliques (comme des pièces de monnaie ou des outils métalliques) à l'intérieur de l'appareil.
• Ne regardez pas ni ne fixez votre regard sur l'affichage de l'appareil trop longtemps pendant la conduite.
• Si vous rencontrez des problèmes pendant l'installation, consultez votre revendeur JVC.

Précautions d'utilisation de l'appareil

• Lorsque vous achetez des accessoires en option, vérifiez auprès de votre revendeur JVC qu'ils fonctionneront avec votre modèle et dans votre région.
• Vous avez le choix de la langue dans laquelle s'affichent les menus, les balises des fichiers audio, etc. Voir Configuration de l'interface utilisateur (P.64).
• Les fonctions Radio Broadcast Data System sont inopérantes dans les zones où le service n'est pris en charge par aucune station de radiodiffusion.

Protection du moniteur

- Ne touchez pas le moniteur avec un stylo à bille ou tout autre outil pointu. Cela pourrait l'endommager.

Nettoyage de l'appareil

- Si la façade de l'appareil est tâchée, essuyez-la avec un chiffon doux et sec comme un chiffon en silicone. Si la façade est très sale, essuyez-la avec un chiffon humidifié d'un produit de nettoyage neutre, puis essuyez-la à nouveau avec un chiffon doux et sec propre.

Remarque

- La pulvérisation directe de produit de nettoyage sur l'appareil risque d'endommager les pièces mécaniques. Si vous nettoyez la façade avec un chiffon trop rugueux ou un liquide volatil, comme un solvant ou de l'alcool, vous risquez d'en rayer la surface ou d'effacer les caractères sérigraphiés.

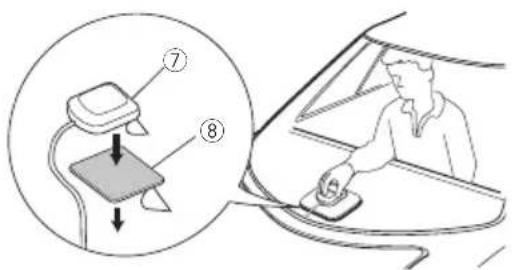

Réception du signal GPS

Lors de la première mise sous tension de l'appareil, vous devez attendre que le système acquière les signaux satellite pour la première fois. Ce processus peut durer quelques minutes. Pour une acquisition rapide des signaux, veillez à ce que votre véhicule se trouve à l'extérieur, sur une zone ouverte éloignée des bâtiments hauts et des arbres.

Après la première acquisition des signaux satellite, le système pourra acquérir les signaux satellite plus rapidement par la suite.

Cet appareil utilise le système mondial de navigation par satellite (GLONASS) en plus du GPS.

La combinaison du GPS et du GLONASS permet d'affiner la précision de positionnement par rapport à une utilisation du GPS seulement.

Avertissement pour les utilisateurs de smartphones

L'exécution en simultané de plusieurs applications sur votre smartphone, en écran partagé, sollicite tout particulièrement son microprocesseur, d'où une altération potentielle des performances et de la qualité des communications.

Afin d'obtenir des résultats optimaux lors de l'association de votre smartphone avec votre récepteur JVC, assurez-vous de fermer toutes les applications inutilisées.

Comment lire ce manuel

• Les écrans et façades illustrés dans le présent manuel sont des exemples destinés à fournir une explication plus claire des opérations. C'est pourquoi il est possible qu'ils soient différents des écrans ou de la façade de l'appareil, ou que certaines séquences d'affichage soient différentes de celles utilisées.
• Langue d'affichage : L'anglais est utilisé dans un but explicatif. Vous pouvez choisir la langue d'affichage à partir du menu [SETUP]. Voir Configuration de l'interface utilisateur (P.64).

symbole sur le produit signifie que des instructions d'utilisation et d'entretien importantes sont contenues dans ce manuel.

Veillez à lire attentivement les instructions de ce manuel.

Utilisation de base

Fonctions des boutons en façade

1 2 3 JVC

Remarque

- Les écrans illustrés dans le présent manuel sont des exemples destinés à fournir une explication plus claire des opérations. Pour cette raison, il peut arriver qu'ils soient différents de ceux rencontrés dans la réalité.

Numéro Désignation Mouvement
1	-, + (Volume)	• Règle le volume.Le volume augmentera jusqu'à 15 tant que vous maintiendrez [+] enfoncé.(P.10)
2	FNC • Affiche l'écran du menu contextuel.	• Appuyez pendant 1 seconde pour lancer la fonction de reconnaissance vocale(P.59). Lorsque l'application Apple CarPlay ou Android Auto est connectée, la fonction démarre sur l'écran Apple CarPlay ou Android Auto.Lorsque ni Apple CarPlay, ni Android Auto, ou un téléphone mains libres Bluetooth n'est connecté, le fait de maintenir enfoncé permet d'afficher la boîte de dialogue de mise en attente d'appariement Bluetooth.(P.51)• Quand l'appareil est éteint, permet de le mettre en marche.
3	Capteur de télécommande	• Reçoit le signal de la télécommande.

Mise en marche de l'appareil

1. Appuyez sur le bouton [FNC].

JVC

- Si c'est la première fois que vous mettez en marche l'appareil après son installation, il vous faut procéder à la configuration initiale (P.8).

Pour éteindre l'appareil

1. Appuyez sur le bouton [FNC].

Le menu contextuel s'affiche.

2 Touchez

HOME DISP Screen Adjust Camera Audio +

L'écran d'ACCUEIL apparaît.

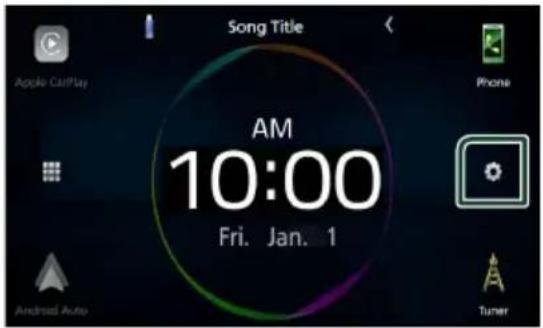

3 Touchez

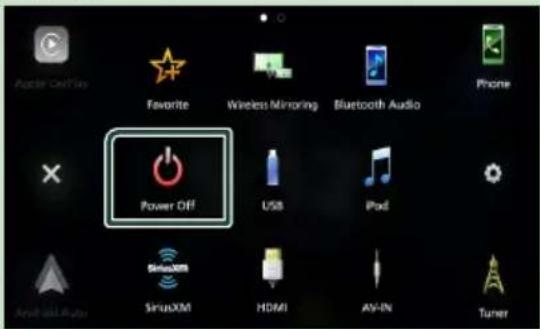

4 Appuyez sur [Power Off].

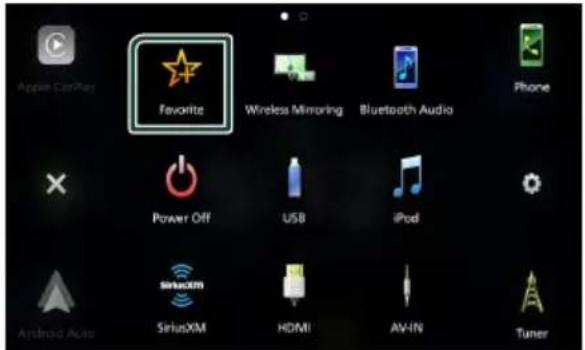

Apple OutPlay Favorite Wireless Mimroring Bluetooth Audio Phone Power Off USB iPad SinusXM SinusXM HDMI AVEN Turner

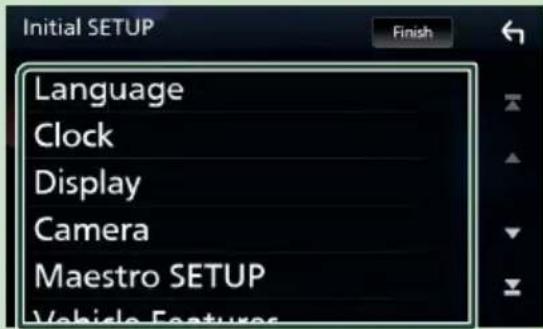

Configuration initiale

Effectuez cette configuration lors de la première utilisation de cet appareil.

1 Réglez chaque option comme suit.

Sélectionnez la langue utilisée sur l'écran de commande et sur les éléments de configuration. Le choix par défaut est « American English (en) ».

① Touchez [Language]. ② Touchez [Language Select]. ③ Sélectionnez la langue désirée. ④ Touchez [←].

Pour plus de détails, voir Configuration de l'interface utilisateur (P.64).

Active la synchronisation de l'horloge et l'ajuste.

Pour les explications détaillées, voir Réglages du calendrier/date (P.9).

Définissez le mode d’atténuation de l'affichage.

S'il est encore difficile de voir l'image à l'écran, réglez l'angle de vue.

① Touchez [Display]. ② Touchez [Viewing Angle]. ③ Sélectionnez un angle de vue. ④ Touchez [←].

Pour plus de détails, voir Configuration de l'affichage (P.67).

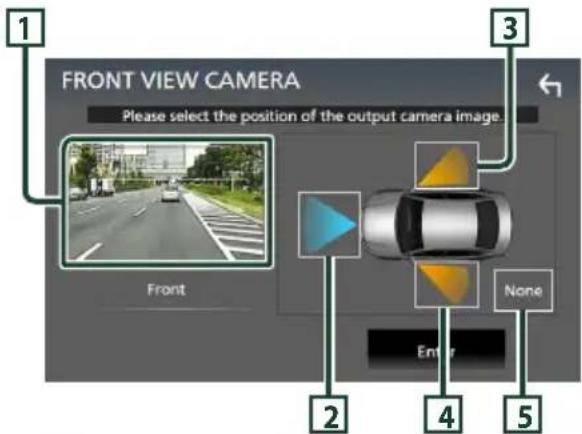

Configurez les paramètres de caméra.

① Touchez [Camera]. ② Réglez chaque option et touchez [←].

Pour plus de détails, voir Configuration des caméras (P.47).

Cette fonction requiert un adaptateur commercial.

Consultez votre revendeur JVC pour plus de détails.

Cette fonction requiert un adaptateur commercial.

Consultez votre revendeur JVC pour plus de détails.

Permet de paramétrer le mode de démonstration. Le choix par défaut est « ON ».

2. Touchez [Finish].

- Ces réglages sont paramétrables depuis le menu de configuration. Voir Configuration (P.63).

1 Appuyez sur le bouton [FNC]

Le menu contextuel s'affiche.

2 Touchez

HOME DISP Screen Adjust Camera Audio +

L'écran d'ACCUEIL apparaît.

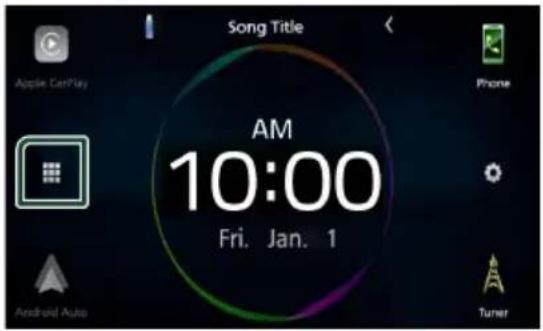

3 Touchez

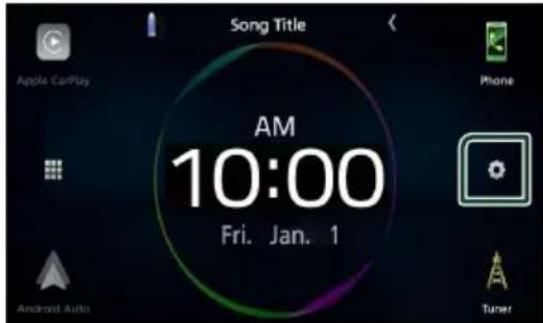

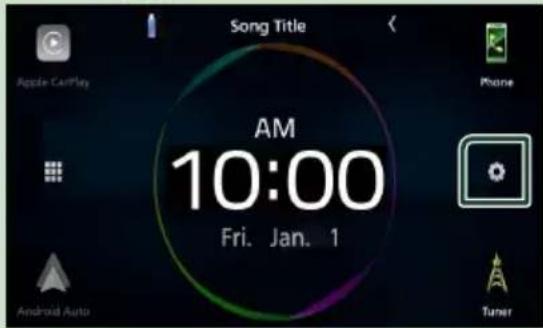

Song Title Apple CatPlay Phone AM 10:00 Fri. Jan. 1 Android Auto Tuner

4 Touchez [Interface Utilisateur].

L'écran d'interface utilisateur s'affiche.

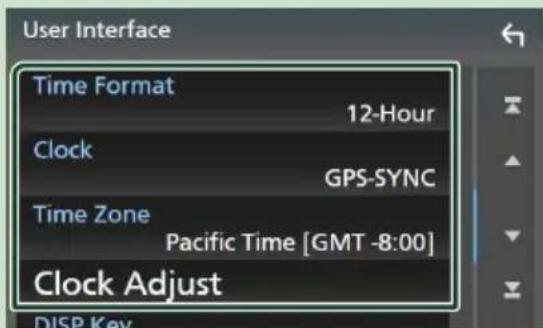

7 Réglez chaque option comme suit.

Faites défiler la page pour afficher les éléments cachés.

User Interface Time Format 12-Hour Clock GPS-SYNC Time Zone Pacific Time [GMT -8:00] Clock Adjust DISP Key

Utilisation de base

Sélectionnez le format d'affichage de l'heure.

[12-Hour] (par défaut)/[24-Hour]

[GPS-SYNC] (Par défaut) : Synchronise l'heure de l'horloge avec le GPS.

[Manual]: Réglez l'horloge manuellement.

Sélectionnez le fuseau horaire.

Si vous sélectionnez [Manual] pour l'horloge, réglez la date et l'heure manuellement.

(P.10)

Remarque

- Veuillez régler la date et l'heure. Si elles ne sont pas réglées, certaines fonctions peuvent ne pas fonctionner.

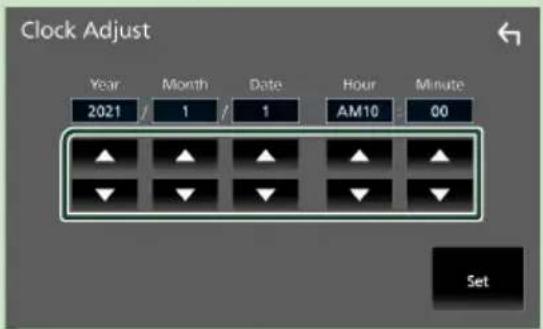

Réglez la date et l'heure manuellement

1. Touchez [Clock] sur l'écran d'interface utilisateur. 2. Sélectionnez [Manuel]. 3. Touchez [Time Zone] sur l'écran d'interface utilisateur. 4. Sélectionnez le fuseau horaire. 5. Touchez [Clock Adjust] sur l'écran d'interface utilisateur. 6. Réglez la date puis l'heure.

Vous pouvez régler le volume (0 à 40).

Appuyez sur [+] pour augmenter, appuyez sur [-] pour diminuer.

Maintenez [+] enfoncé pour augmenter le volume de façon continue jusqu'au niveau 15.

Fonctionnement tactile

Pour réaliser des opérations sur l'écran, vous devez toucher, toucher longuement, feuilleter ou défiler pour sélectionner un élément, afficher l'écran de menu de réglage ou changer les pages.

Toucher

Touchez légèrement l'écran pour sélectionner un élément sur l'écran.

Toucher longuement

Touchez l'écran et gardez votre doigt sur l'écran jusqu'à ce que l'affichage change ou qu'un message soit affiché.

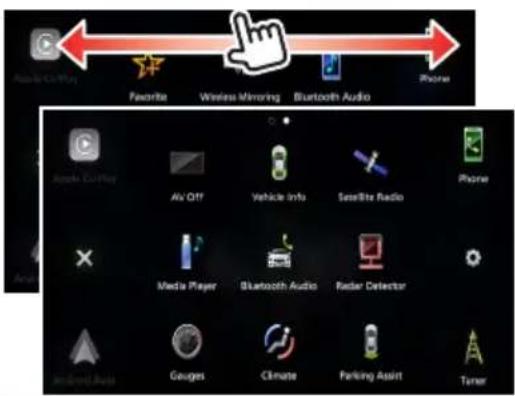

Feuilleter

Faites glisser votre doigt rapidement vers la gauche ou vers la droite sur l'écran pour changer de page.

Vous pouvez faire défiler un écran de liste en faisant glisser votre doigt vers le haut/bas sur l'écran.

Défiler

Faites glisser votre doigt vers le haut ou le bas pour faire défiler l'écran.

Vous pouvez aussi commander la lecture en déplaçant votre doigt sur le panneau tactile de la façon suivante (pour certaines sources, la fonction de commande tactile n'est pas disponible).

• Faire glisser le doigt vers le haut/vers le bas : Équivalent à l'opération consistant à appuyer sur la touche [+] / [-] (Support). Les stations de diffusion préréglées de la radio sont échangées.
• Faire glisser le doigt vers la gauche/vers la droite : Équivalent à l'opération consistant à appuyer sur la touche [I◀◀] / [▶▶].
• Bougez votre doigt dans le sens horaire ou antihoraire : Augmente/diminue le volume.

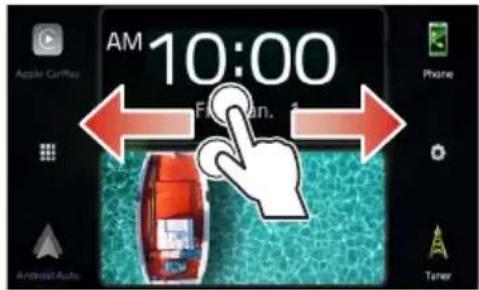

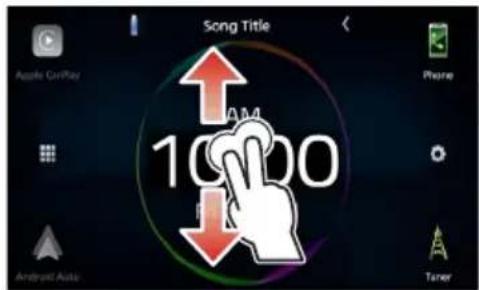

Sur l'écran d'ACCUEIL, vous pouvez commander le widget en faisant glisser deux doigts. (P.18)

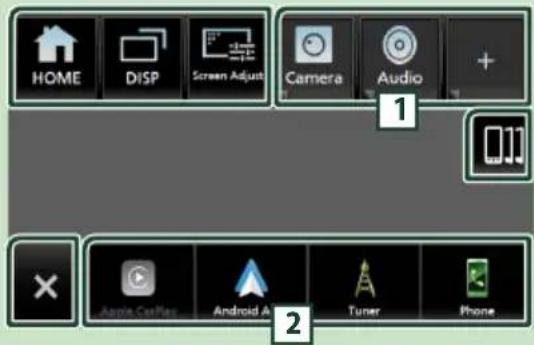

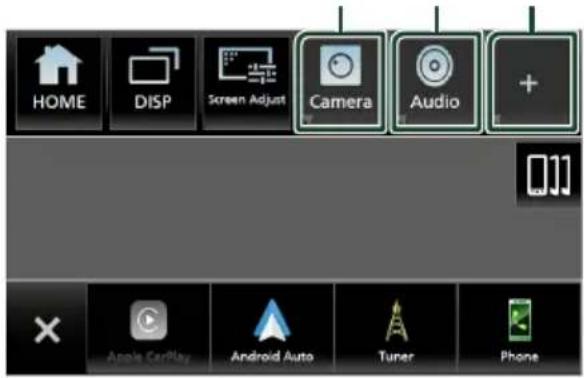

Menu contextuel

1. Appuyez sur le bouton [FNC].

Le menu contextuel s'affiche.

2 Appuyez pour afficher le menu contextuel.

HOME DISP Screen Adjust Camera Audio + 1 2 Apple CarPlay Android A Tuner Phone

Le menu contient les options suivantes.

	• Affiche l'écran d'ACCUEIL. (P.12)
	• Bascule entre les écrans.La commutation de l'écran dépend du réglage [DISP Key] sur l'écran de l'interface utilisateur. (P.64)• Maintenez votre doigt appuyé pour éteindre l'écran.
	• Affiche l'écran de réglage de l'écran. (P.63)
	• Fermez le menu contextuel.
	• Affiche l'écran de la liste des périphériques. (P.51)
1	• Touches de fonction 1 à 3 : L'écran en cours est remplacé par celui que vous avez défini. Les touches de fonction 1 et 2 sont réglées sur [Camera] et [Audio] par défaut. Pour le réglage de la fonction, se référer àPersonaliser les fonctions du menu contextuel (P.65).[IMAGE] : Affiche l'écran de la caméra de vue. (P.47)[IMAGE] : Affiche l'écran Audio. (P.71)• Touchez et maintenez enfoncé pour afficher l'écran Personaliser le menu FNC. (P.65)
2	• Raccourcis des icônes de source : La source change pour celle que vous avez définie avec un raccourci. Pour le réglage du raccourci, consultezPersonnalisez les icônes de raccourcis sur l'écran ACCUEIL (P.15).

Mettez l'écran hors tension

1 Maintenez enfoncée la touche [DISP] sur le menu contextuel.

• Appuyez sur l'affichage pour activer l'écran.
• Pour afficher l'horloge lorsque l'écran est éteint, il est nécessaire de régler « OSD Clock » sur « ON ». (P.67)

Affiche l'écran d'accueil

1. Appuyez sur le bouton [FNC].

Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

Description de l'écran d'accueil

La plupart des fonctions sont accessibles depuis l'écran ACCUEIL.

1 Song Title 2 Apple CarPlus Phone AM 10:00 Fri. Jan. 1 Android Audio Tuner 13 45

1	• Icônes de raccourci de source de lecture (P.14)
2	• Informations sur la source actuelle.• Appuyez pour afficher l'écran de contrôle de la source actuelle.
3	• Affiche l'écran de sélection de la source. (P.13)
4	• Widget (P.18)– Vous pouvez changer l'écran en mode widget agrandi ou divisé en faisant glisser 2 doigts vers le haut/le bas.
5	• Affiche l'écran de configuration. (P.63)

Description de l'écran de sélection de source

Vous pouvez afficher les icônes de toutes les sources de lecture et les options sur l'écran de sélection de source.

Pour changer de page, faites glisser votre doigt vers la gauche/vers la droite sur l'écran.

1 2 Apple CallPlay Favorite Wireless Mirroring Bluetooth Audio Phone Power Off USB iPod Android Auto SriusXM HDMI AV-IN Tuner 3 4

- Changez les sources de lecture. Pour les sources de lecture, voir Sélectionnez la source de lecture (P.13).

- Indication de la page

- Retourne à l'écran précédent.

• Affiche l'écran de configuration. (P. 63)

Sélectionnez la source de lecture

1. Appuyez sur le bouton [FNC].

Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

Depuis cet écran, vous pouvez sélectionner les sources et fonctions suivantes.

- Bascule vers l'écran Apple CarPlay depuis l'iPhone connecté. (P.20)

- Passe à l'écran Android Auto depuis le smartphone Android™ connecté. (P.22)

- Affiche l'écran Mains libres. (P.57) Lorsque ni Apple CarPlay, ni Android Auto, ni un téléphone mains libres Bluetooth n'est connecté, la boîte de dialogue de mise en attente de l'appariement Bluetooth s'affiche. *1 (P.51)

• Commute sur la réception radio. (P.32)

- Commute sur la réception radio satellite SiriusXM®. (P.35)

• Active un dispositif audio Bluetooth. (P.55)

• Lit un iPod/iPhone. (P.28)

• Lit les fichiers sur un dispositif USB. (P.25)

- Lit le contenu d'un périphérique connecté à la borne d'entrée HDMI. (P.49)

- Commute sur un composant extérieur connecté à la borne d'entrée AV Audio et à la borne d'entrée VIDÉO. *2*3 (P.49)

• Affiche l'écran de miroitage sans fil. (P.24)

- Permet d'afficher l'écran que vous avez défini dans l'écran Personnaliser les favoris. (P.65)

- Touchez et maintenez enfoncé pour afficher l'écran de personnalisation des favoris.

	• Met hors service la source AV. (P.14)
	• Éteint l'appareil. (P.8)

- Pour les sources et les informations affichées quand un iDatalink est connecté, reportez-vous à Utilisation des fonctionnalités Maestro (P.50).

*1 Lorsque vous vous connectez avec Apple CarPlay ou Android Auto, le mode de fonctionnement est le même que sur un téléphone fourni dans Apple CarPlay ou Android Auto. Si Apple CarPlay ou Android Auto est connecté au cours d'une conversation avec le dispositif Bluetooth ou un téléphone iDatalink, l'appel en cours se poursuivra. *2 Vous pouvez utiliser la source [AV-IN] lorsqu'un câble d'une source visuelle à l'exception d'une caméra est connecté à la borne d'entrée VIDÉO et qu'un câble est connecté à la borne d'entrée Audio AV. (P.86) *3 Vous pouvez sélectionner ceci lorsque l'entrée AV-IN est réglée sur [NONE] sur l'écran des paramètres d'affectation de la caméra. (P.48) *4 Cette fonction est activée sur l'écran d'accueil.

Pour sélectionner la source de lecture sur l'écran ACCUEIL

Song Title Apple CarPlay Phone AM 10:00 Fri. Jan. 1 Android Auto Tuner

Les 4 éléments affichés sur l'écran de sélection de source avec les grandes icônes apparaissent sur l'écran d'ACCUEIL.

Vous pouvez changer les éléments affichés dans cette zone en personnalisant l'écran de sélection de source. (P.15)

Pour sélectionner la source de lecture sur l'écran de commande de la source

USB FLAC 192kHz/24bit AM 10:00 Song Title Artist Name Album Title 0:01:23

Affichez les touches de sélection de la source en touchant

d /lp ou en faisant défiler sur la gauche ou la droite sur l'écran de commande de la source, puis sélectionnez une source de lecture.

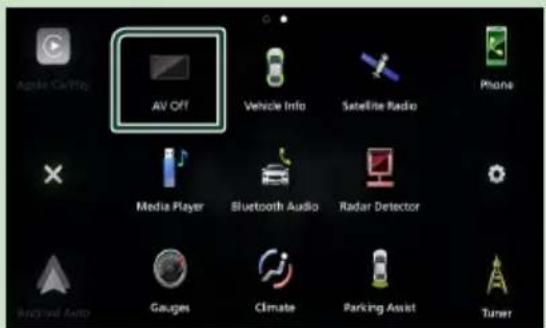

Pour éteindre la source AV

1 Appuyez sur le bouton [FNC]. ▶ Le menu contextuel s'affiche. 2 Touchez L'écran d'ACCUEIL apparaît. 3 Touchez 4 Touchez [AV Off].

Personnalisez les icônes de raccourcis sur l'écran accueil

Vous pouvez disposer les pictogrammes des sources comme bon vous semble.

1 Appuyez sur le bouton [FNC]. ▶ Le menu contextuel s'affiche. 2 Touchez l'écran d'ACCUEIL apparaît. 3 Touchez 4 Touchez et maintenez le pictogramme que vous souhaitez déplacer en mode de personnalisation. 5 Faites glisser le pictogramme vers la position souhaitée.

Change la page

Description de l'écran de commande de source

Certaines fonctions peuvent être exécutées depuis la plupart des écrans.

Indicateurs

USB FLAC 192kHz/24bit 4 AM 10:00 5 6 Song Tilte Artist Name Album Title 0.01.23 8 1 2 7 MUSIC

Raccourcis des icônes de source

l'écran de toutes les sources

Affiche l'écran de sélection de la source. (P.13) 2 Écran secondaire

• [d] / [p]: L'écran secondaire passe à un autre écran chaque fois que vous le touchez. Vous pouvez aussi changer l'écran secondaire en faisant défiler vers la gauche ou la droite sur l'écran. - Indicateurs : Affiche l'état actuel de la source et ainsi de suite.

• [ATT]: L'atténuateur est actif.
• [LOUD]: La fonction de réglage du volume est active.
• Raccourcis des icônes de source : La source change pour celle que vous avez définie avec un raccourci. Pour le réglage du raccourci, consultez Personnalisez les icônes de raccourcis sur l'écran ACCUEIL (P.15).

Liste des contenus

Affiche la liste des chansons/fichiers/stations/canaux.

4 TEL

Informations concernant les périphériques Bluetooth connectés.

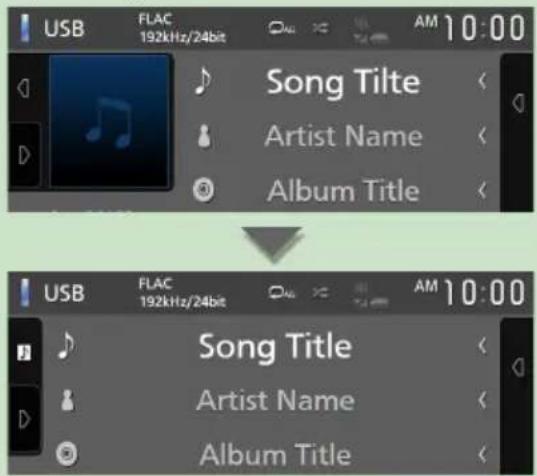

5 Illustration et informations

Vous pouvez choisir d'afficher une illustration et des informations sur le morceau ou seulement des informations détaillées sur le morceau.

Toucher la zone d'illustration pour commuter le vumètre. (sources audio USB, iPod, Bluetooth uniquement)

USB FLAC 192kHz/24bit Song Tilte Artist Name Album Title USB FLAC 192kHz/24bit Song Title Artist Name Album Title

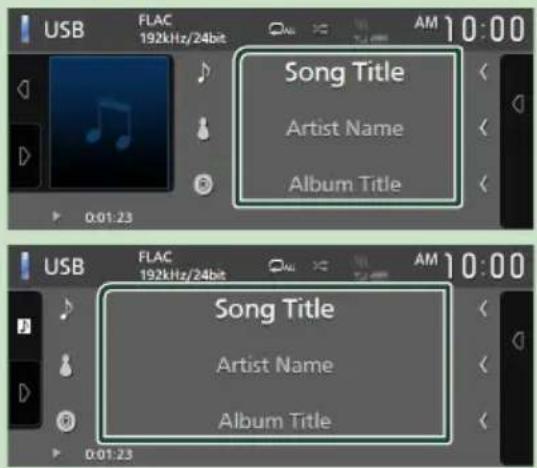

Modifier la taille du texte d'informations sur la chanson lorsque le « Small Audio Text » est réglé sur « ON »/« OFF » dans l'écran de l'interface utilisateur. (P.64)

USB FLAC 192kHz/24bit 0:01:23 Song Title Artist Name Album Title 0:01:23 USB FLAC 192kHz/24bit 0:01:23 Song Title Artist Name Album Title

6 Panneau de fonction

Appuyez sur le côté gauche de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

7 Touche HOME

Affiche l'écran d'ACCUEIL. (P.12)

8 Touches de commande

Il est possible d'utiliser la source actuelle à l'aide de ces touches de fonctionnement. Les fonctions disponibles sont différentes selon le type de source.

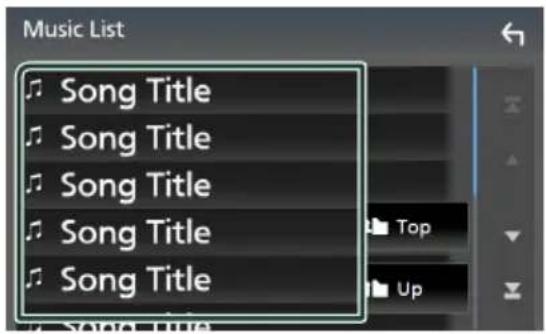

Écran des listes

Certaines touches de fonction sont communes aux écrans de liste de la plupart des sources. Le fonctionnement et l'écran d'affichage diffèrent pour chaque source. (P27, 30, 56)

Pour usb/ipod :

1 Touchez [Q] ou le composant figurant dans la zone d'informations dans l'écran de contrôle des sources.

L'écran de liste s'affiche.

Pour l'audio bluetooth :

1 Touchez [Q].

L'écran de liste s'affiche.

Vous pouvez utiliser les touches de commande suivantes à partir de cet écran.

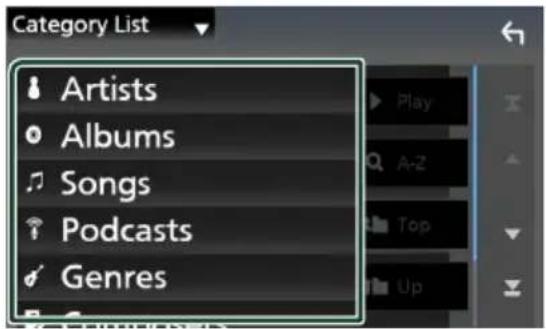

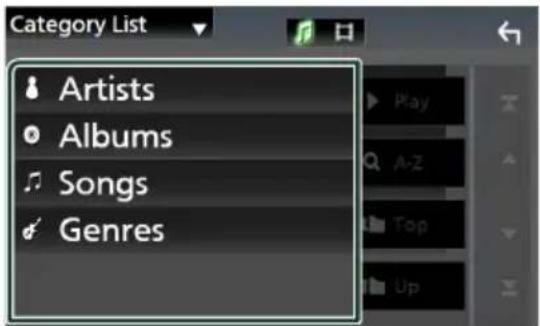

Category List 1 2 6 Song Title Play A-Z Top Up 3 4 5

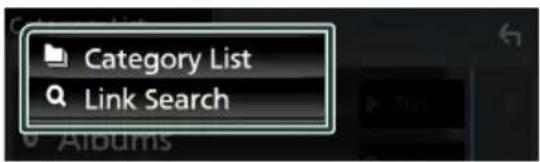

Affiche la fenêtre de sélection de type liste.

Affiche une liste des fichiers de musique ou de film.

Fait défiler le texte affiché.

Les touches ayant plusieurs fonctions s'affichent ici.

• Play : Joue toutes les pistes dans le dossier contenant la piste actuelle. • A-Z : Passe à la lettre que vous avez saisie (recherche alphabétique).
• Monte au niveau hiérarchique supérieur.

Défilement de la

page

Vous pouvez changer de pages pour afficher plus d'éléments en appuyant sur [▲]/[▼]

• [▲]/[▼] Affiche la page du haut ou la page du bas.

Retourne à l'écran précédent.

Remarque

- En fonction de la source ou du mode en cours, certaines touches de fonction peuvent ne pas s'afficher.

Fonctionnement de base du widget

Widget agrandi

Song Title Apple CarPlay AM 10:00 Fri. Jan. 1 Phone Android Auto Timer

Widget divisé

AM 10:00 Fri. Jan. 1 Android Auto Phone Tener

Liste de widget

• Widget analyseur de spectre/horloge
• Widget d'informations sur la source actuelle
• Widget de boussole
• Widget Climat/TPMS/Radar *1
• Widget VU-mètre
• Widget cadre photo

*1 Les widgets susceptibles de s'afficher varient selon le type d'iDatalink connecté (disponible dans le commerce) et le modèle du véhicule.

Touchez la zone du widget. Vous pouvez modifier les informations qui s'affichent ou la présentation.

Faites glisser deux doigts vers la gauche/vers la droite.

Lorsque le mode widget divisé est sélectionné, nous vous conseillons de placer les doigts sur chaque fenêtre avant de faire glisser.

AM 10:00 Fiat Jan. 1 Apple CarPlay Phone Android Auto Timer

Faites glisser deux doigts vers le haut/vers le bas pour passer du mode widget agrandi au mode widget divisé.

Song Title Apple Go/Play 10:00 Phone Android Auto Tuner

Widget cadre photo

Il est possible d'afficher un diaporama des fichiers images enregistrés dans votre iPhone ou votre smartphone Android sur l'écran d'ACCUEIL.

Préparation

• Voir Importation de fichiers image (P.19). - Sélectionnez « ON » pour le widget Cadre photo dans l'écran de CONFIGURATION du widget. (P.19)

Importation de fichiers image

Vous pouvez afficher les fichiers d'image stockés sur votre iPhone ou smartphone Android en connectant votre iPhone ou votre smartphone Android sur lequel l'application « JVC Portal APP » est installée sur cet appareil. Les fichiers d'images sont affichés sur le widget cadre photo. De plus, vous pouvez définir une image comme fond d'écran. Voir Widget cadre photo (P.18) et Pour enregistrer une image originale (P.68).

Préparation

• Installez la dernière version de l'application « JVC Portal APP » sur votre iPhone ou votre smartphone Android.
• iPhone : Recherchez « JVC Portal APP » dans l'Apple App Store pour rechercher et installer la version la plus actuelle.
• Smartphone Android : Recherchez « JVC Portal APP » dans Google Play pour rechercher et installer la version la plus actuelle.
• Pour plus de détails, voir l'application « JVC Portal APP ».

1 Connectez l'appareil.

• Pour connecter un appareil via Bluetooth, enregistrez-le comme périphérique Bluetooth et effectuez au préalable le réglage du profil App (SPP) de la connexion. Voir Enregistrer l'appareil Bluetooth (P.51) et Commutez le périphérique connecté (P.53).
• Connecter un iPhone via la borne USB. (P.87)

Configuration du widget

Configurez le widget sur l'écran d'ACCUEIL.

1 Appuyez sur le bouton [FNC]

▶ Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

L'écran de configuration s'affiche.

4 Touchez [user interface].

AV Display User Interface Camera

L'écran d'interface utilisateur s'affiche.

6 Réglez l'option comme suit.

Déterminez l'utilisation ou non du widget cadre photo.

« ON » (marche) (par défaut)/« OFF » (arrêt)

Utilisation d'apple carplay

Apple CarPlay est une façon plus intelligente et sûre d'utiliser votre iPhone en voiture. Apple CarPlay sélectionne les choses que vous désirez faire avec votre iPhone en conduisant et les affiche sur l'écran du produit. Vous pouvez consulter des itinéraires, passer des appels, envoyer et recevoir des messages et lire de la musique à partir de votre iPhone tout en conduisant. Vous pouvez également utiliser la commande vocale Siri pour simplifier l'utilisation de votre iPhone.

Pour plus de détails concernant Apple CarPlay, visitez https://www.apple.com/ios/carplay/

Périphériques compatibles avec l'iphone

Vous pouvez utiliser Apple CarPlay avec les modèles d'iPhone suivants.

• iPhone 12 Pro Max
• iPhone XS
• iPhone 12 Pro
• iPhone XR
• iPhone 12
• iPhone X
• iPhone 12 mini
• iPhone 8 Plus
• iPhone SE (2ème génération)
• iPhone 8
• iPhone 7
• iPhone 11 Pro Max
• iPhone 7
• iPhone 11 Pro
• iPhone SE
• iPhone 11
• iPhone 6s Plus
• iPhone XS Max
• iPhone 6s

Connexion par fil

Connectez votre iPhone via la borne USB par les méthodes suivantes. (P.87)

• Connectez à l'aide du KS-U62 (accessoire en option) et de l'adaptateur USB.
• Connectez-vous à l'aide d'un câble USB-C vers Lightning (vendu séparément).

Lorsqu'un iPhone compatible avec Apple CarPlay est connecté à la borne USB, le téléphone mains-libres Bluetooth actuellement connecté est déconnecté.

2. Déverrouillez votre iPhone.

Connexion sans fil

Vous pouvez sélectionner l'iPhone enregistré dans [Device List] et l'utiliser comme appareil Apple CarPlay.

Voir Enregistrer l'appareil Bluetooth (P.51).

1. Appuyez sur le bouton [FNC].

Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

4 Touchez [Apple CarPlay]. (P.13)

Remarque

• Activez la fonction Bluetooth et la fonction Wi-Fi d'un iPhone.
• Si deux ou plusieurs iPhone ont été enregistrés, sélectionnez l'iPhone à utiliser en tant que source [Apple CarPlay].
• Il est nécessaire de connecter l'antenne GPS afin d'utiliser un Apple CarPlay sans fil.
• Lorsque la connexion Wi-Fi devient indisponible, l'écran HOME est affiché.
• Vous ne pouvez pas utiliser Apple CarPlay si la fonction est désactivée en faisant fonctionner l'iPhone en configuration fonctionnelle.

Pour passer de l'écran actuel à l'écran apple carplay lors de la connexion de votre iphone

• Touchez l'icône [Apple CarPlay] sur l'écran de sélection de la source. (P.13)
• Touchez le message de connexion ci-dessous si le message suivant s'affiche.

• Le message de connexion s'affiche quand :
• L'iPhone que vous avez utilisé précédemment est connecté de nouveau.
• Un écran autre que l'écran d'accueil et l'écran de sélection de la source s'affiche.

- Le message de connexion s'affiche pendant environ 5 secondes.

- Si le système ne parvient pas à obtenir un nom convivial depuis l'iPhone connecté, le sujet du message de connexion sera « Apple CarPlay » ou « *** device ».

Sélectionner un appareil apple play

Si deux ou plusieurs iPhone compatibles avec Apple CarPlay ont été enregistrés, sélectionnez l'iPhone à utiliser en tant que source Apple CarPlay.

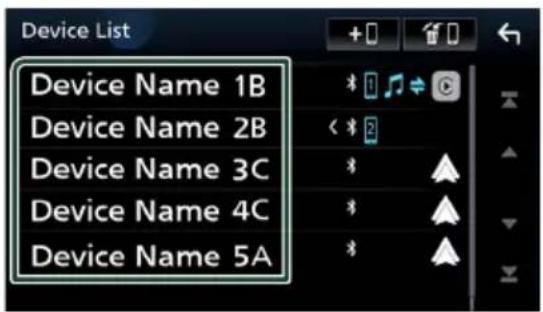

Voir Commutez le périphérique connecté (P.53).

Boutons de commande et localisations disponibles sur ran d'accueil de Apple Play

Vous pouvez utiliser les applications de l'iPhone connecté.

Les éléments affichés et la langue utilisée sur l'écran diffèrent entre les périphériques connectés.

Pour accéder au mode Apple CarPlay, touchez l'icône [Apple CarPlay] sur l'écran de sélection de la source. (P.13)

16:35 2 Phone Music Maps Messages Now Playing JVC HOME Podcast Audiobooks 1 3

• Affiche l'écran d'accueil de Apple CarPlay. - Touchez et maintenez enfoncé pour activer Siri.

Touches d'application

Lance l'application.

Quitte l'écran Apple CarPlay et affiche l'écran d'accueil.

* L'aspect de l'icône peut changer en fonction de la version iOS.

Pour quitter l'écran apple carplay

1. Appuyez sur le bouton [FNC].

Le menu contextuel s'affiche.

Touchez

L'écran d'ACCUEIL apparaît.

Utilisez siri

Vous pouvez activer Siri.

Appuyez sur le bouton [FNC] pendant 1 seconde.

FNC Appuyez pendant 1 seconde

2 Parlez à Siri.

Pour désactiver

1. Appuyez sur le bouton [FNC].

Basculez vers l'écran apple carplay pendant l'écoute d'une autre source

1. Appuyez sur le bouton [FNC].

Le menu contextuel s'affiche.

2 Touchez [DISP].

• Cette opération est disponible lorsque [DISP Key] est réglé sur [Mirroring] sur l'écran de l'interface utilisateur. (P.64)
• Lors de l'écoute d'une autre source avec l'écran Apple CarPlay affiché, lire de la musique en mode Apple CarPlay fera basculer la source actuellement sélectionnée sur la source Apple CarPlay.

Utilisation d'android auto™

Android Auto vous permet d'utiliser les fonctions de votre smartphone Android, permettant une conduite pratique. Vous pouvez facilement accéder au navigateur, passer des appels, écouter de la musique et accéder à des fonctions pratiques sur le smartphone Android tout en conduisant. Pour plus de détails concernant Android Auto, visitez https://www.android.com/auto/ et https://support.google.com/androidauto

Smartphones android compatibles

Vous pouvez utiliser Android Auto avec les smartphones Android de la version Android 6 ou ultérieure.

Pour une connexion Wi-Fi, Android 8 ou version ultérieure.

Remarque

- Il est possible qu'Android Auto ne soit pas disponible sur tous les périphériques et peut ne pas être disponible dans tous les pays ni toutes les régions.

Installer le smartphone connecté en tant qu'appareil Android Auto à l'endroit où l'appareil peut recevoir les signaux GPS. Lors de l'utilisation de l'Assistant Google, installez le smartphone à l'endroit où il peut facilement capturer une voix par le microphone.

Remarque

• Ne mettez pas le smartphone dans un endroit exposé à la lumière directe du soleil ou à proximité d’un port de sortie de soufflerie d’air d’un climatiseur. Le positionnement du smartphone dans de tels endroits peut entraîner un dysfonctionnement ou un endommagement de votre smartphone.
• Ne laissez pas le smartphone à l'intérieur du véhicule.

Connexion par fil

1 Connectez un smartphone Android via la borne USB. (P.88) Pour utiliser la fonction Mains libres, connectez le smartphone Android par Bluetooth. Lorsqu'un smartphone Android compatible avec Android Auto est connecté à la borne USB, le périphérique est connecté automatiquement via Bluetooth et le téléphone mains-libres Bluetooth actuellement connecté est déconnecté.

2 Déverrouillez votre smartphone Android. 3 Appuyez sur le bouton [FNC]. ▶ Le menu contextuel s'affiche.

4 Touchez

5 Touchez

6 Touchez [Android Auto]. (P.13)

Connexion sans fil

Vous pouvez sélectionner le smartphone Android enregistré dans [Device List] et l'utiliser comme appareil Android Auto. Voir Enregistrer l'appareil Bluetooth (P.51).

1 Appuyez sur le bouton [FNC]. Le menu contextuel s'affiche.

2 Touchez

3 Touchez

4 Touchez [Android Auto]. (P.13)

Remarque

• Activez la fonction Bluetooth et la fonction Wi-Fi d'un smartphone Android.
• Si deux smartphones Android ou plus ont été enregistrés, sélectionnez le smartphone Android à utiliser comme source Android Auto. (P.23)
• Pour modifier manuellement le mot de passe de la connexion sans fil, reportez-vous à la section Reset Android Auto Wireless Connection (P.70).
• Lorsque la connexion Wi-Fi devient indisponible, l'écran HOME est affiché.

Sélectionnez un smartphone android

Si deux smartphones Android ou plus ont été enregistrés, sélectionnez le smartphone Android à utiliser comme source Android Auto. Voir Commutez le périphérique connecté (P.53).

Boutons de commande et localisations disponibles sur van d'android auto

Vous pouvez effectuer les opérations des applis du smartphone Android connecté.

Les éléments affichés sur l'écran diffèrent selon les smartphones Android connectés.

Pour passer en mode Android Auto, touchez l'icône [Android Auto] sur l'écran de sélection de la source. (P.13)

Touches d'applications/informations

Lance l'application ou affiche les informations.

Pour sortir de l'écran android auto

1. Appuyez sur le bouton [FNC].

▶ Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

Utilisation de la commande ale

1 Appuyez sur le bouton [FNC] pendant 1 seconde.

FNC Appuyez pendant 1 seconde

2 Commencez à parler.

Remarque

- Lorsque vous appuyez et maintenez enfoncé le bouton [FNC] pendant la saisie vocale, vous pouvez recommencer depuis le début.

Pour annuler

1. Appuyez sur le bouton [FNC].

Basculez vers l'écran android auto pendant l'écoute d'une autre source

1. Appuyez sur le bouton [FNC].

Le menu contextuel s'affiche.

2 Touchez [DISP].

- Cette opération est disponible lorsque [DISP Key] est réglé sur [Mirroring] sur l'écran de l'interface utilisateur. (P.64)

- Lors de l'écoute d'une autre source avec l'écran Android Auto affiché, lire de la musique en mode Android Auto fera passer la source actuelle sur la source Android Auto.

Opération d'effet miroir sans fil

Vous pouvez afficher le même écran du smartphone Android sur le moniteur de l'appareil à l'aide de la fonction de miroirage sans fil du smartphone Android.

Préparation

• Vous pouvez utiliser la fonction de miroitage sans fil avec des smartphones Android compatibles avec cette fonction.
• Cette fonction peut être appelée Wireless Display, Screen Mirroring, AllShare Cast, etc., en fonction du fabricant.
• Les paramètres du smartphone Android diffèrent en fonction du type d'appareil. Pour plus de détails, reportez-vous au mode d'emploi fourni avec votre smartphone Android.
• Si votre smartphone Android est verrouillé, l'écran de mirage peut ne pas s'afficher.
• Si le smartphone Android n'est pas prêt pour l'UIBC, vous ne pouvez pas effectuer d'opération tactile.

1. Appuyez sur le bouton [FNC].

▶ Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

4 Touchez [Wireless Mirroring]. (P.13)

L'écran de l'application s'affiche.

5 Utilisez votre smartphone Android pour activer la fonction de miroirage sans fil, puis connectez-vous à cet appareil.

6 Sélectionnez « KW-M**** » comme réseau d'utilisation.

Lorsque la connexion est établie, le même écran que celui du smartphone Android s'affiche.

Remarque

• Les applications sont interrompues lors de la mise sous tension/hors tension ou lorsque vous quittez le véhicule. Pour redémarrer les applications, faites fonctionner le smartphone Android.
• Lorsque la source des applications s'affiche, vous ne pouvez pas enregistrer ou reconnecter un appareil Bluetooth. Sélectionnez la source des applications sur une autre source, et ensuite, faites fonctionner l'appareil Bluetooth.

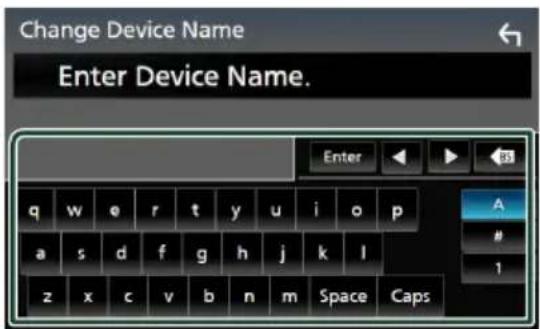

• Le nom du dispositif sélectionné à l'étape 6 peut être modifié. Voir Changez le nom du dispositif pour le miroirage sans fil (P.70).

Connecter un périphérique USB

1 Connectez le dispositif USB via la borne USB. (P.87)

2 Appuyez sur le bouton [FNC].

▶ Le menu contextuel s'affiche.

3 Touchez

L'écran d'ACCUEIL apparaît.

4 Touchez

5 Touchez [USB]. (P.13)

Déconnectez le périphérique

1. Appuyez sur le bouton [FNC].

▶ Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez une source autre que [USB].

4 Débranchez le périphérique USB.

Périphérique USB utilisable

Vous pouvez utiliser une clé USB de mémoire de masse avec cet appareil.

Le terme « périphérique USB » indique dans ce manuel un dispositif mémoire flash.

Le système de fichiers doit être l'un des suivants.

• FAT16 • FAT32 • exFAT • NTFS

Remarque

• Installer la périphérique USB de façon à ce que cela ne vous empêche pas de conduire prudemment.
• Vous ne pouvez pas connecter de périphérique USB au moyen d'un hub USB et d'un lecteur multi-cartes.
• Faites des sauvegardes des fichiers audio utilisés avec cet appareil. Les fichiers peuvent être effacés en fonction des conditions de fonctionnement du périphérique USB. Nous ne proposons pas d'indemnisations pour les pertes dues à l'effacement de données.

Fonctionnement de base USB

La plupart des fonctions sont utilisables depuis l'écran de contrôle de la source et depuis l'écran de lecture.

Écran de contrôle

1 USB FLAC 1920Hz/248t Song Tiltel Artist Name Album Title 2 5 6 7 3 4 Q MUSIC

Ouvrir le tiroir

USB FLAC 1920/2/2011 AM 10:00 7 Song Title Song Title Song Title Song Title 5 MUSIC

Fermer le tiroir

USB FLAC 192kHz/248kt 6 7 Song Title Artist Name Album Title 0:01:23 5 MUSE 8

1 Codec/répétition/aléatoire

Lorsqu'une source en haute résolution est en cours de lecture, ses informations de format sont affichées.

• [D] : Répète la piste/le dossier en cours. Chaque fois que vous touchez la touche, les modes de répétition changent dans l'ordre suivant;

Répétition de fichier ( 📄 répétition de dossier ( 📄 répétition de tous ( ) 📄 ALL

• [×] : Lit de manière aléatoire tous les morceaux du dossier en cours. Chaque fois que vous touchez la touche, les modes aléatoires changent dans l'ordre suivant;

Fichier au hasard ( ☒) fonction sur arrêt ( ☒)

2 Informations sur la piste

- Affiche les informations concernant le fichier en cours.

Seuls les noms de fichier et de dossier sont affichés s'il n'y a pas d'information de balise.

- Touchez pour afficher l'écran de la liste des catégories. Voir Recherche par catégorie (P.27).

- Modifier la taille du texte d'informations lorsque le « Small Audio Text » est réglé sur « ON »/« OFF » dans l'écran de l'interface utilisateur. (P.64)

3 Indicateur du mode de lecture/du temps de lecture

• ▶, ▶▶, etc. : Indicateur du mode de lecture en cours

Les significations des pictogrammes individuels sont les suivantes :

▶ (lecture), ▶▶ (avance rapide), ◀◀ (retour rapide), ■■ (pause).

- Confirmation de la position de lecture en cours. Vous pouvez faire glisser le cercle à gauche ou à droite pour modifier la position de lecture. (Fichier vidéo uniquement)

4 Touches de commande

• [Q] : Fait une recherche de piste/fichier. Pour plus de détails sur les recherches, voir Recherche (P.27).

- [I◄◄►] [►►►] : Recherche la piste/fichier précédent/suivant. Touchez et maintenez enfoncé pour effectuer une avance ou un retour rapide.

• [▶III] : Lit ou met en pause. • [O] : Touchez pour atténuer/restaurer le son.

5 Liste des contenus

• Touchez le côté droit de l'écran pour afficher la Liste de contenu. Touchez de nouveau pour fermer la liste.
• Affiche la liste de lecture. Lorsque vous appuyez sur un nom de fichier/piste dans la liste, la lecture démarre.

6 Illustration/vu-mètre

• Affiche/dissimule la zone d'illustration. - La pochette du fichier en cours de lecture s'affiche. - Touchez pour passer de l'illustration au VU-mètre.

7 Panneau de fonction

Appuyez sur le côté gauche de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

• [−] [+] : Recherche le dossier précédent/suivant.

8 Éléments indicateurs

• [VIDEO] : Identifie le fichier vidéo. • [MUSIC] : Identifie le fichier musical.

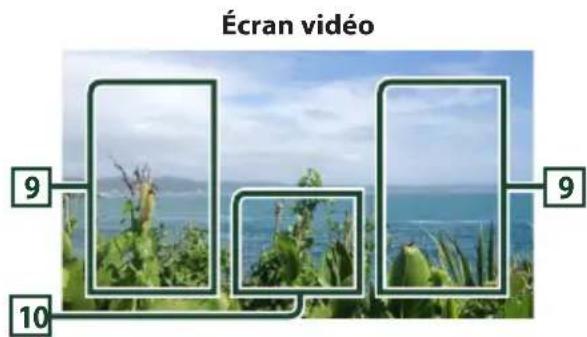

Écran vidéo 9 10 9

9 Zone de recherche des fichiers (fichier vidéo uniquement)

Touchez pour faire une recherche du fichier suivant/précédent.

10 Zone d'affichage des touches (fichier vidéo uniquement)

Touchez pour afficher l'écran de contrôle.

Recherche

Vous pouvez rechercher des fichiers de musique ou vidéo en procédant comme suit.

1 Touchez [Q]. 2 Touchez [▼].

3 Choisissez un type de liste.

- Pour en savoir plus sur les actions de l'écran de liste, voir Écran des listes (P.16).

Recherche par catégorie

Vous pouvez rechercher un fichier en sélectionnant une catégorie.

1. Touchez [Category List]. 2. Sélectionnez si vous recherchez des fichiers audio 📌 ou des fichiers vidéo 📄. 3. Touchez la catégorie de votre choix.

La liste correspondant à votre choix s'affiche.

4 Touchez pour sélectionner l'élément de votre choix dans la liste. Répétez cette étape jusqu'à ce que vous ayez trouvé le fichier voulu.

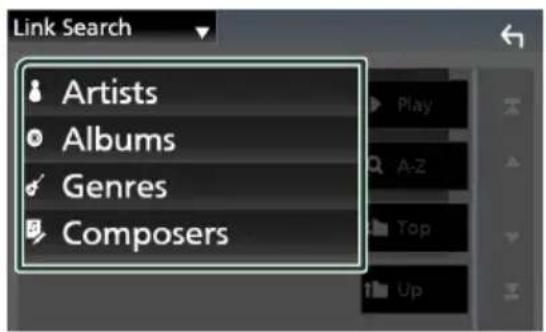

Recherche de lien (fichier audio uniquement)

Vous pouvez rechercher un fichier du même artiste/album/genre que celui de la piste en cours.

1. Touchez [Link Search]. 2. Touchez le type d'étiquette souhaité. Vous avez le choix entre les artistes, les albums et les genres.

Link Search Artists Albums Genres

La liste correspondant à votre choix s'affiche.

Touchez l'élément de votre choix dans la liste des contenus.

Recherche de dossier

Vous pouvez rechercher un fichier en fonction de la hiérarchie.

1. Touchez [Folder List]. 2. Touchez le dossier de votre choix.

Folder List Folder Name Folder Name Audio File Name Audio File Name Video File Name

Le contenu d'un dossier est affiché lorsque vous touchez celui-ci.

Touchez pour sélectionner l'élément de votre choix dans la liste. Répétez cette étape jusqu'à ce que vous ayez trouvé le fichier voulu.

Ipod/iphone connectables

Les modèles suivants peuvent être reliés à cet appareil.

Convient pour

• iPhone 12 Pro Max
• iPhone 12 Pro
• iPhone 12
• iPhone 12 mini
• iPhone SE (2ème génération)
• iPhone 11 Pro Max
• iPhone 11 Pro
• iPhone 11
• iPhone XS Max
• iPhone XS
• iPhone XR
• iPhone X
• iPhone 8 Plus
• iPhone 8
• iPhone 7 Plus
• iPhone 7
• iPhone SE
• iPhone 6s Plus
• iPhone 6s
• iPod touch (7ème génération)

Remarque

• Dernière liste compatible de iPod/iPhone. Pour plus de détails, voir www.jvc.net/cs/car/ipod/.
• En branchant votre iPod/iPhone sur cet appareil, votre iPod/iPhone lit la musique, tout en étant alimenté et rechargé. Notez que l'alimentation de cet appareil doit être continue.
• Si vous redémarrez la lecture après avoir connecté l'iPod, la musique qui a été lue par l'iPod est jouée en premier.

Préparation

• Connectez un iPod/iPhone lorsque Apple CarPlay n'est pas connecté.
• Avec un iPhone compatible avec Apple CarPlay, désactivez Apple CarPlay en faisant fonctionner l'iPhone en configuration fonctionnelle avant de connecter l'iPhone. Pour des détails concernant la méthode de configuration, veuillez contacter le fabricant de la borne.
• Seul un iPod/iPhone peut être connecté.

1 Connectez votre iPod/iPhone via la borne USB par les méthodes suivantes. (P.87) - Connectez à l'aide du KS-U62 (accessoire en option) et de l'adaptateur USB. - Connectez-vous à l'aide d'un câble USB-C vers Lightning (vendu séparément).

2 Appuyez sur le bouton [FNC].

▶ Le menu contextuel s'affiche.

3 Touchez

L'écran d'ACCUEIL apparaît.

4 Touchez

5 Touchez [iPod]. (P.13)

- Pour déconnecter l'iPod/iPhone connecté avec le câble

Appariez le périphérique iPhone par Bluetooth.

Préparation

• Pour connecter un iPhone via Bluetooth, enregistrez-le comme un périphérique Bluetooth et exécutez au préalable le réglage du profil de la connexion. Voir Enregistrer l'appareil Bluetooth (P.51) et Commutez le périphérique connecté (P.53).
• Connectez un iPhone via Bluetooth lorsque Apple CarPlay et l'iPod/iPhone ne sont pas connectés via USB.
• Avec un iPhone compatible avec Apple CarPlay, désactivez Apple CarPlay en faisant fonctionner l'iPhone en configuration fonctionnelle avant de connecter l'iPhone. Pour des détails concernant la méthode de configuration, veuillez contacter le fabricant de la borne.

- Sélectionnez la méthode de connexion pour émettre le son à partir de la source iPod

1. Appuyez sur le bouton [FNC].

▶ Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

L'écran de configuration s'affiche.

Touchez [AV].

L'écran AV apparaît.

5 Touchez [iPod Bluetooth Connection].

[Bluetooth] (par défaut) : Émettre le son avec un dispositif Bluetooth.

[Bluetooth+HDMI] : Émettre le son avec un périphérique HDMI et lire la sélection musicale, etc. avec un périphérique Bluetooth.

Fonctionnement de base de l'ipod/iphone

Écran de contrôle

1 iPod 2 Song Title Artist Name Album Title 3 0:01:23 4 MUSIC

Ouvrir le tiroir

iPod 2 0:01:23 Music Song Title Song Title Song Title Song Title 6 5

Fermer le tiroir

iPod 2 Song Title Artist Name Album Title 0:01:23 MUSIC 5 7

1 Informations sur la piste

• Affiche les informations concernant le fichier en cours.
• Touchez pour afficher l'écran de la liste des catégories. Voir Recherche par catégorie (P30).
• Modifier la taille du texte d'informations lorsque le « Small Audio Text » est réglé sur « ON »/« OFF » dans l'écran de l'interface utilisateur. (P.64)

Illustration/VU-mètre

• Affiche/dissimule la zone d'illustration. - La pochette du fichier en cours de lecture s'affiche. - Touchez pour passer de l'illustration au VU-mètre.

3 Indicateur du mode de lecture/du temps de lecture

- ▶, ▶▶, etc. : Indicateur du mode de lecture en cours Les significations des pictogrammes individuels sont les suivantes : ▶ (lecture), ▶▶ (avance rapide), ◀◀ (retour rapide), Ⅲ (pause).

4 Touches de commande

• [Q] : Recherche un morceau/un fichier. Pour plus de détails sur les recherches, voir Recherche (P.30). - [I◀◀◀] [▶▶I] : Recherche le morceau/fichier précédent/suivant. Touchez et maintenez enfoncé pour effectuer une avance ou un retour rapide. • [▶II] : Lit ou met en pause. • [measured] : Touchez pour atténuer/restaurer le son.

5 Liste des contenus

- Touchez le côté droit de l'écran pour afficher la Liste de contenu. Touchez de nouveau pour fermer la liste. - Affiche la liste de lecture. Lorsque vous appuyez sur un nom de fichier/piste dans la liste, la lecture démarre.

Préparation

- La liste des contenus ne peut être utilisée que si la liste des catégories est sélectionnée. Pour sélectionner un fichier, voir Recherche par catégorie (P.30).

6 Répétition/aléatoire

• 📄1 : Répète la piste/l'album en cours. Chaque fois que vous touchez la touche, les modes de répétition changent dans l'ordre suivant; Répétition du morceau ( 📞 répétition de tous les morceaux ( 📞 répétition désactivée ( 📞 • [x] : Lit aléatoirement toutes les plages de l'album actuel. Chaque fois que vous touchez la touche, les modes aléatoires changent dans l'ordre suivant; Chanson au hasard ( x) fonction sur arrêt ( x)

7 Éléments indicateurs

• [MUSIC]: Identifie le fichier musical.

Recherche

Vous pouvez rechercher des fichiers musicaux en procédant comme suit.

1 Touchez [Q]. 2 Touchez [▼].

3 Choisissez un type de liste.

- Pour en savoir plus sur les actions de l'écran de liste, voir Écran des listes (P.16).

Recherche par catégorie

Vous pouvez rechercher un fichier en sélectionnant une catégorie.

1. Touchez [Category List]. 2. Touchez la catégorie de votre choix.

La liste correspondant à votre choix s'affiche.

3 Touchez pour sélectionner l'élément de votre choix dans la liste. Répétez cette étape jusqu'à ce que vous ayez trouvé le fichier voulu.

Recherche par lien

Vous pouvez rechercher un fichier du même artiste/album/genre/compositeur que celui de la piste en cours.

1. Touchez [Link Search]. 2. Touchez le type d'étiquette souhaité. Vous pouvez sélectionner parmi des artistes, des albums, des genres et des compositeurs.

La liste correspondant à votre choix s'affiche.

3 Touchez l'élément de votre choix dans la liste des contenus.

Utilisation de base de la radio

La plupart des fonctions sont utilisables depuis l'écran de contrôle des sources.

Pour écouter la source Tuner, touchez l'icône [Tuner] sur l'écran de sélection de la source. (P.13)

Écran de contrôle

1 2 Tuner AUTO! Preset1 99.9MHz RDS PS Radio Text Title / Artist FM AM 6 3 4 5

Ouvrir le tiroir

Tuner AUTO1 AM 10:00 TI SETUP SSM PTY MOND - - FM 01 99.9MHz FM 02 99.9MHz FM 03 99.9MHz FM 04 99.9MHz 3 6

Fermer le tiroir

Tuner AUTO1 AM 10:00 Preset1 99.9MHz FM PS RDS PS AM Radio Text Title / Artist 6 7

1 Affichage des informations

• Affiche les informations concernant la station en cours : Fréquence

Toucher [◇] vous permet de basculer entre le Contenu A et le Contenu B.

Contenu A : Nom du PS, texte radio, titre et artiste

Contenu B : Genre PTY, Radio Texte Plus Préréglage # : Numéro de préréglage

- Modifier la taille du texte d'informations lorsque le « Small Audio Text » est réglé sur « ON »/« OFF » dans l'écran de l'interface utilisateur. (P.64)

2 Mode de recherche

Touchez pour changer de mode de recherche dans l'ordre suivant : [AUTO1], [AUTO2],

• [AUTO1] : Syntonise automatiquement sur une station offrant une bonne réception. • [AUTO2] : Syntonise les stations en mémoire les unes après les autres. • [MANUAL] : Commute sur la fréquence suivante manuellement.

3 Panneau de fonction

Appuyez sur le côté gauche de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

• [TI] (FM uniquement) : Sélectionne le mode infos-trafic. Pour plus de détails, voir Trafic routier (P.34). - [SETUP] (FM uniquement) : Affiche l'écran de CONFIGURATION du syntoniseur. Pour plus de détails, voir CONFIGURATION du syntoniseur (P.34). • [SSM] (FM uniquement) : Prédéfinit automatiquement les stations. Pour plus de détails voir Mémoire auto (P.33). • [PTY] (FM uniquement) : Recherche un programme par type de programme. Pour plus de détails, voir Recherche par type de programme (P.33). • [MONO] (FM uniquement) : Sélectionne le mode de réception monaurale.

4 Touches de bande

Change les bandes (entre FM et AM).

5 Touches de commande

- [I<<] [>>] : Syntoniser sur une station. Il est possible de changer la méthode de commutation des fréquences (voir 2 Mode de recherche).

• [TV] : Touchez pour atténuer/restaurer le son.

6 Liste des présélections

• Un simple appui sur [d]/[b] vous permet de changer la taille de l'écran. • Rappelle la station mémorisée.
• En le touchant pendant 2 secondes, il mémorise la station en cours de réception.

7 Éléments indicateurs

• [ST]: Indique que l'émission stéréo est actuellement reçue.

• [MONO]: Indique que la fonction monophonique forcée est active. • [TI]: Indique l'état de réception des informations routières.

Blanc : Le signal TP est reçu.

Le signal TP n'est pas reçu.

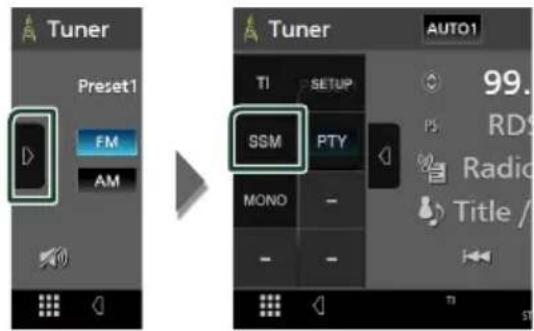

Mémoire auto

Vous pouvez enregistrer automatiquement les stations offrant une bonne réception dans la mémoire.

1 Touchez [FM].

2 Touchez [p] sur le côté gauche de l'écran. Touchez [SSM].

La mémorisation automatique se lance.

Mémoire manuelle

Vous pouvez enregistrer la station en cours de réception dans la mémoire.

1. Sélectionnez la station que vous souhaitez mémoriser. 2. Touchez [FM#] (# :1-15) ou [AM#] (# :1-5) dans lequel vous souhaitez enregistrer la station pendant 2 secondes jusqu'à ce que vous entendiez un bip.

Sélection des présélections

Vous pouvez lister et sélectionner les stations mémorisées.

Cette fonction peut être utilisée à l'aide de la télécommande. (P.81)

1. Touchez [k] sur le côté droit de l'écran. Sélectionnez une station dans la liste.

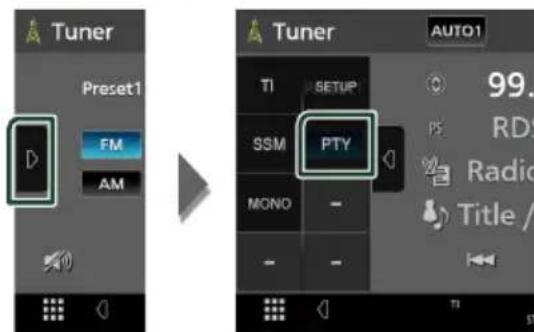

Recherche par type de gramme (FM uniquement)

Vous pouvez syntoniser la station qui diffuse le type de programme spécifié lorsque vous écoutez la radio FM.

1. Touchez [D] sur le côté gauche de l'écran. Touchez [PTY].

Tuner Preset1 FM AM Tuner AUTO1 TI SETUP SSM PTY MONO - - - - TI

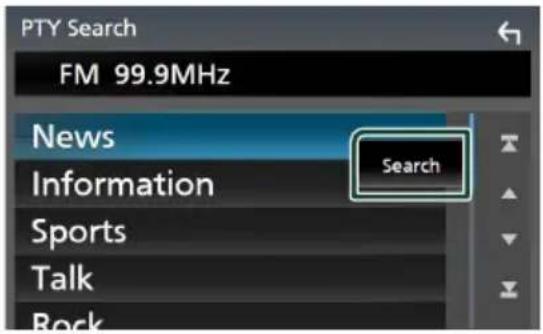

L'écran de recherche PTY apparaît.

2 Sélectionnez dans la liste le type de programme de votre choix.

3 Touchez [search].

Vous pouvez rechercher la station qui diffuse le type de programme sélectionné.

Vous pouvez écouter et regarder les informations de circulation routière automatiquement, à l'instant ou l'appareil reçoit un bulletin d'infos-trafic. Cependant, cette fonction nécessite un Système de données radio qui contient les informations TI.

1 Touchez [p] sur le côté gauche de l'écran. touchez [TI].

Le mode d'infos-trafic est activé.

Lorsqu'un bulletin d'infos-traffic est reçu

L'écran d'informations routières apparaît automatiquement.

Tuner SETUP TI Cancel TUNER Traffic Information

Remarque

• Il faut que la fonction des informations routières soit activée afin que l'écran des informations routières apparaisse automatiquement.
• Le volume auquel est réglé le son pendant la réception de l'infos-trafic est automatiquement mémorisé. Lors de la réception du prochain bulletin d'infos-trafic, l'appareil rétablit automatiquement le volume sonore.
• Pour annuler des informations routières : Touchez [Annuler].

Configuration du syntoniseur (FM uniquement)

Vous pouvez régler les paramètres du syntoniseur.

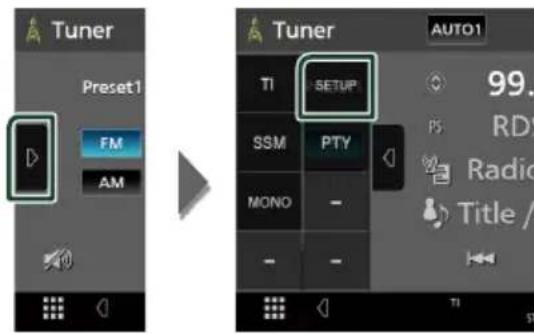

1 Touchez [d] sur le côté gauche de l'écran. touchez [SETUP].

L'écran de CONFIGURATION du syntoniseur s'affiche.

2 Réglez chaque fonction comme suit.

L'intervalle du canal du syntoniseur change en fonction de la zone dans laquelle vous utilisez cet appareil.

[North America] (par défaut) : Sélectionnez ceci lorsque vous utilisez cet appareil en Amérique du Nord/Centrale/du Sud. Les intervalles FM et AM sont respectivement réglés sur 200 kHz et 10 kHz.

[South America] : Sélectionnez ceci lorsque vous utilisez cet appareil dans les pays d'Amérique du Sud dans lesquels l'intervalle FM est de 50 kHz. L'intervalle AM est réglé sur 10 kHz.

[Europe] : Sélectionnez ceci lorsque vous utilisez cet appareil dans une autre zone. Les intervalles FM et AM sont respectivement réglés sur 50 kHz et 9 kHz.

Utilisation de base de siriusxm®

Seul SiriusXM® vous propose encore plus de ce que vous aimez écouter, tout au même endroit. Disposez de plus de 140 canaux, musique sans publicité comprise, plus le meilleur du sport, des informations, des débats, de la comédie et du divertissement. Bienvenue dans le monde de la radio satellite. Récepteur pour véhicule SiriusXM et abonnement requis. Pour de plus amples informations, visitez la page www.siriusxm.com.

Pour écouter la source SiriusXM, touchez l'icône [SiriusXM] sur l'écran de sélection de la source. (P.13)

Activation de l'abonnement

• Vérifiez votre identifiant radio. L'identifiant de la radio satellite SiriusXM est nécessaire pour l'activation et est disponible en allant sur le Canal 0 ainsi que sur l'étiquette qui se trouve sur le syntoniseur SiriusXM Connect et son emballage. L'identifiant Radio ne comprend pas les lettres I, O, S ou F.
• Activez le syntoniseur de véhicule SiriusXM à l'aide d'une des deux méthodes expliquées ci-après.

Aux États-Unis, vous pouvez l'activer en ligne ou en appelant le service après-vente SiriusXM :

• Visitez www.siriusxm.com/activatenow
• Appelez le service après-vente SiriusXM au 1-866-635-2349

Pour les abonnements canadiens, veuillez contacter :

• Visitez www.siriusxm.ca/activate – Appelez le service client SiriusXM au 1-888-539-7474

Remarque

- L'accessoire en option est indispensable au fonctionnement du Radio satellite SiriusXM®.

Écran de contrôle

1 2 3 4 SiriusXM SXM1 sxm P1 101CH RADIO ID Artist Name Song Title 5

Ouvrir le tiroir

SiriusXM SXM1 AM 10:00 Direct Channel SETUP Sports Flash Replay Traffic & Water Turne Scan Turne Mix SXM1 P1 CH Name SXM1 P2 CH Name SXM1 P3 CH Name SXM1 P4 CH Name 7 5

Fermer le tiroir

SiriusXM SXM P1 101CH RADIO ID Artist Name Song Tile 3 7 6 5

1 Affichage des informations

- Affiche les informations du canal en cours : Nom du canal

P# : Numéro de préréglage

N° + ch : Numéro de canal

Logo : Logo du canal

Toucher ◆ I vous permet de basculer entre le Contenu A, le Contenu B et le Contenu C.

Contenu A : Nom de l'artiste, titre de la chanson

Contenu B : Informations du contenu, nom de la catégorie

Contenu C : Description du canal, canaux similaires

Touchez pendant 2 secondes pour enregistrer, en tant que contenu d'alerte, l'artiste de la chanson que vous êtes en train d'écouter.

Touchez pendant 2 secondes pour enregistrer la chanson actuelle en tant que contenu d'alerte.

Pour plus de détails, voir Alertes de contenu (P.40).

- Modifier la taille du texte d'informations lorsque le « Small Audio Text » est réglé sur « ON »/« OFF » dans l'écran de l'interface utilisateur. (P.64)

Remarque

Pendant l'obtention du contenu, « Waiting » apparaît sur l'affichage.

Touche de bande

Bascule entre les bandes. (SXM1/ SXM2/ SXM3/ SXM4)

Illustrations

• Affiche/dissimule la zone d'illustration. - Affiche les illustrations des albums pour la plupart des chaînes musicales SiriusXM.

Touches de commande

• [Q] : Affichez l'écran de recherche de catégorie. Pour plus de détails sur les recherches, voir Recherche de catégorie/canal (P.38). - ▶II] : Lit ou met en pause. Voir Rediffusion (P.38). • [CH▼] [CH▲] : Sélectionne un canal. • [×] : Touchez pour atténuer/restaurer le son.

Liste des présélections

• Un simple appui sur [☐]/☐] vous permet de changer la taille de l'écran. • Rappelle le canal mémorisé.
• Touchez pendant 2 secondes pour mémoriser le canal en cours de réception.

Affichage de l'indicateur

Affiche le « Mix » (TuneMix™), « Scan » (TuneScan™), « Traffic & Weather », ou l'indicateur

(SportsFlash™) ainsi que l'intensité du signal reçu à partir du syntoniseur SiriusXM.

Panneau de fonctionnement

Appuyez sur le côté gauche de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

- [Direct Channel] : Touchez et entrez le numéro de votre choix. Pour plus de détails, se reporter à la section Recherche directe (P.37).

• [ SETUP ] : Touchez pour afficher l'écran CONFIGURATION SiriusXM. Pour plus d'informations, voir CONFIGURATION SiriusXM (P.41).
• [Replay]/ [Live] : Touchez pour activer ou désactiver le mode replay. Voir Rediffusion (P.38).

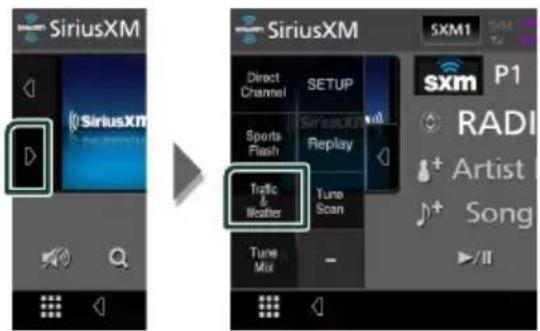

• [Traffic & Weather] Pour SXV300 *

Traffic & Weather Now™ vous permet d'accéder au dernier rapport à tout moment. Sélectionnez votre ville dans le menu de configuration (voir Sélectionner une ville pour Traffic & Weather (P.46)) et touchez [Traffic & Weather] pour vérifier le dernier rapport. Il commencera dès le début.

• (Blanc) : Déjà lus. • (Vert) : Nouvelles informations arrivées. • (Pourpre) : En cours de lecture. • (Gris) : Aucune information.

Pour SXV200 ou SXV100 * ²

Active ou désactive la fonction d'infos trafic et de prévisions météo.

• (Blanc) : Fonction activée. • (Pourpre) : En cours de lecture. • (Gris) : Fonction désactivée.

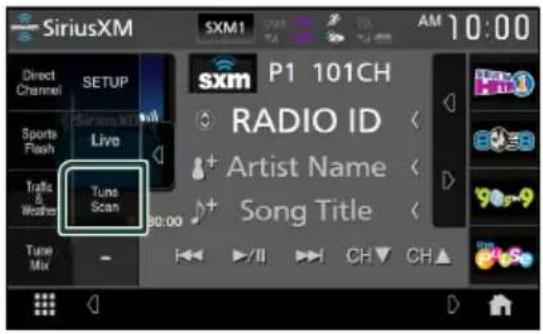

• [TuneScan] ³ : Vous permet d'écouter quelques secondes des chansons de chacune des chaînes musicales SmartFavorite sur le préréglage actuel de la bande. Reportez-vous à la section TuneScan™ (P.39).
• [TuneMix]*: Lorsqu'il est activé, il mélange les canaux préréglés sur P1-P6 pour lire un mélange de morceaux de vos canaux favoris. Voir TuneMix™ (P.39).
• [SportsFlash]* : S'affiche pendant SportsFlash™. Touchez pour annuler la fonction SportsFlash™ et retourner au canal précédent. Voir SportsFlash™ (P.41) et Configuration de SportsFlash™ (P.45).

*1 Compatibles avec modèles de syntoniseurs SXV300 ou plus récents. Il faudra peut-être quelques minutes après la mise sous tension pour obtenir le premier rapport complet de votre ville. Les canaux d'informations liées au trafic ne sont pas disponibles au Canada.

*2 Lorsque l'appareil est connecté au SXV200 ou SXV100.

*3 Compatibles avec modèles de syntoniseurs SXV200 ou plus récents. *1 Compatibles avec modèles de syntoniseurs SXV300 ou plus récents.

Mémorisation des canaux dans la mémoire de présélections

Vous pouvez mémoriser le canal que vous êtes en train de recevoir.

1 Sélectionnez le canal que vous souhaitez mémoriser. 2 Touchez [9] sur le côté droit de l'écran.

AM 10:00 SXM1 SXM1 P1 CH Name SXM1 P2 CH Name SXM1 P3 CH Name SXM1 P4 CH Name

3 Touchez [SXM(1-4) P(1-6)] dans lequel vous souhaitez enregistrer le canal pendant 2 secondes jusqu'à ce que vous entendiez un bip.

Sélection des présélections

Vous pouvez lister et sélectionner les canaux mémorisés.

Cette fonction peut être utilisée à l'aide de la télécommande. (P.80)

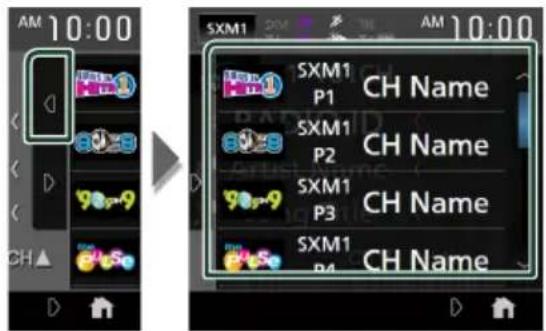

Pour sélectionner à partir de la liste préréglée

1. Touchez [4] sur le côté droit de l'écran. Sélectionnez un canal dans la liste.

AM 10:00 SXM1 P1 CH Name SXM1 P2 CH Name SXM1 P3 CH Name SXM1 P4 CH Name

Recherche directe

Vous pouvez syntoniser un canal directement.

1 Touchez [D] sur le côté gauche de l'écran. Touchez [Direct Channel].

2 Saisir un numéro de code et appuyer sur [Enter].

• Pour effacer le numéro saisi, appuyez sur [BS].

Recherche de catégorie/canal

Il est possible d'indiquer une catégorie donnée et une station.

2 Sélectionnez une catégorie.

▶ La liste des canaux s'affiche.

3 Sélectionner la catégorie voulue dans la liste.

• Tous les canaux dans la catégorie sélectionnée apparaissent.
• Touchez [All-Channels] affiche tous les canaux.
• Touchez [Info Change] dans la liste des canaux. Sélectionnez l'élément de votre choix : Informations du contenu, nom du canal, nom de l'artiste, titre de la chanson, nom de la catégorie.
• Les catégories portant le préfixe « Featured » sont des favoris sélectionnés.
• Les Favoris sont des groupes de canaux créées en utilisant le département de programmation SiriusXM vous permettant de découvrir de nouveaux canaux. Les canaux de favoris sont dynamiques et peuvent souvent changer, vous permettant de découvrir de nouveaux canaux.
• Vous pouvez choisir d'être averti lorsque le thème saisonnier utilisé est mis à jour. (P.46)

Rediffusion

Vous pouvez réécouter les 60 dernières minutes du programme du canal sélectionné.

1 Touchez [▶II] ou [replay] sur le panneau de fonction.

SiriusXM SXM1 P1 101CH SXM RADIO ID Artist Name Song Title 30:00

Appuyez pour passer à la piste précédente/suivante.

Appuyez et maintenez enfoncé pour effectuer un retour / avance rapide.

Barre de l'heure de rediffusion/indicateur du mode de lecture

Affiche la capacité des données enregistrées et la position de lecture.

▶, ▶▶, etc. : Indicateur du mode de lecture en cours

Affiche la liste des données enregistrées sur la base du programme.

2 Touchez [q] pour afficher un écran de la liste de relecture instantanée.

Instant Replay List Live 101CH Benny Goo < 101CH Carmen Ca < 101CH Harry Jam < 101CH Don Lushe < 101CH Anita O'Da < ARTIST Info Change

Liste de relecture instantanée

Touchez pour réexécuter le programme affiché.

[Touchez pour revenir à la musique/contenu en direct.]

Touchez [Info Change]. Sélectionnez

l'élément de votre choix :

Informations du contenu, nom du canal, nom de l'artiste, titre de la chanson, nom de la catégorie.

Pour revenir à la musique/au contenu en direct

1. Touchez le côté gauche de l'écran. 2. Touchez [Live].

Tunemix™

TuneMix™ est un mélange unique de morceaux pris dans un canal de musique présélectionné de la bande présélectionnée SiriusXM actuelle, vous permettant de construire un canal personnalisé à partir de deux à 6 canaux. Vous pouvez également sauter les chansons que vous ne souhaitez pas écouter.

1. Touchez [p] sur le côté gauche de l'écran. Touchez [TuneMix] pour le régler sur ON (activer) ou OFF (désactiver).

- Compatibles avec modèles de syntoniseurs SXV300 ou plus récents.

Les canaux présélectionnés numéros 1 à 6 de la bande actuelle sont des canaux SmartFavorites.

Le syntoniseur pour véhicule SiriusXM met automatiquement en mémoire tampon le contenu audio diffusé des canaux SmartFavorites en arrière-plan.

Vous pouvez retourner en arrière et relire jusqu'à 30 minutes de tout programme d'informations, de discussion, de sport ou musical sur les canaux SmartFavorites. (Voir Rediffusion (P.38).)

Lorsque vous rejoignez un canal SmartFavorites, les morceaux commenceront au début de chaque piste (TuneStart™). Vous pouvez activer/désactiver Tune Start. (Voir TuneStart™ (P.46).)

Remarque

- Compatibles avec modèles de syntoniseurs SXV200 ou plus récents.

Tunescan™

TuneScan™ est une fonctionnalité qui lit des échantillons des débuts de plusieurs chansons mémorisées à partir de chaque canal SmartFavorites, jouant essentiellement des sélections musicales.

Vous pouvez facilement accéder à un large échantillonnage musical et écouter les chansons qui vous plaisent en arrêtant le balayage.

1 Touchez [D] sur le côté gauche de l'écran.

2 Touchez [TuneScan] pour commencer à numériser vos canaux SmartFavorites.

Vous écouterez quelques secondes des chansons de chacune des chaînes musicales SmartFavorites.

SiriusXM SXM1 AM 10:00 Direct Channel SETUP Sports Flash Live Traffic & Weather Tune Scan P1 101CH RADIO ID Artist Name Song Title Tune Mix - -

Le balayage se termine et le morceau est lu en continu.

Remarque

• Pour annuler TuneScan™, touchez le côté gauche de l'écran. Touchez [TuneScan].
• Maintenez enfoncé [TuneScan] pour annuler TuneScan, et la lecture de la musique/contenu qui était présent(e) sur le canal avant le démarrage de TuneScan reprend.
• Compatibles avec modèles de syntoniseurs SXV200 ou plus récents.

Traffic & Weather Now™ vous permet d'accéder au dernier rapport à tout moment. Sélectionnez d'abord votre ville dans le menu de configuration. Voir Sélectionner une ville pour Traffic & Weather (P.46).

Le rapport commence dès le début. Pour interrompre et retourner au canal précédent, touchez-le à nouveau.

Affichage de l'indicateur

• (Blanc) : Déjà lus. • (Vert) : Nouvelles informations arrivées.

• (en cours) : En cours de lecture. • (Gris) : Aucune information.

Remarque

- Compatibles avec modèles de syntoniseurs SXV300 ou plus récents.

Alertes de contenu

Lorsqu’une émission diffusée en rapport avec l’artiste, le morceau ou l’équipe enregistrée commence, un écran de liste de contenu d’alerte s’affiche pour vous permettre de passer du canal en cours au canal approprié.

1 Lorsque la diffusion du contenu enregistré démarre, un écran de liste d'alerte de contenu apparaît.

Alert Contents List 005CH Roy Orbiso < 059CH Lee Brice / 006CH Lou Christi < 009CH New Radic < Artist Alert Type

Remarque

• Touchez [Type]. Sélectionnez l'élément de votre choix : Alerte d'artiste, alerte de chanson, GameAlert™.
• Pour apprendre comment enregistrer des artistes et des chansons vers la fonction d'alerte de contenu, reportez-vous à 1 Affichage des informations dans Utilisation de base de SiriusXM® (P.35).
• Pour apprendre comment configurer la fonction d'alerte de contenu et sélectionner les équipes pour les alertes, voir Paramètres des alertes de contenu (P.43).

SportsFlash™ vous avertit lorsque le jeu de vos équipes sportives favorites est exceptionnel pendant un match. Sélectionnez pour régler et écoutez le déroulement du jeu comme en direct. Continuez à écouter le match ou retournez au précédent canal.

Lorsqu'un grand match est en train de se jouer, un écran d'alerte apparaît.

Touchez pour passer à ce canal et lire le grand match.

Touchez pour annuler cette alerte SportsFlash spécifique. En touchant [Ignore] permet d'ignorer l'alerte spécifique en question mais permettra les alertes futures pour ce jeu.

Touchez pour annuler l'alerte SportsFlash. Aucune alerte pour ce match ne sera affichée ensuite.

Remarque

• Compatibles avec modèles de syntoniseurs SXV300 ou plus récents.
• Pour savoir comment configurer la fonction d'alerte SportsFlash, reportez-vous à la section Configuration de SportsFlash™ (P.45).

Configuration siriusXM

1 Touchez [D] sur le côté gauche de l'écran. Touchez [SETUP].

L'écran SiriusXM SETUP s'affiche. Consultez les sections qui suivent pour chaque réglage.

• Configuration du code parental (P.42)
• Configuration du contrôle parental (P.42)
• Configuration du saut de station (P.43)
• Configuration des alertes de contenu(P.43)
• Configuration des équipes pour SportsFlash™ (P.45)
• Sélection de la ville pour Traffic & Weather Jump ou Traffic & Weather Now™ (P46)
• Sélection des messages de mise à jour des bandes utilisées (P.46)
• Configuration de TuneStart™ (P.46) • Réinitialisation (P.46)

Code parental

Vous pouvez configurer un code parental SiriusXM.

1 Touchez [parental code] sur l'écran de configuration siriusxm.

L'écran de contrôle du code d'accès parental s'affiche.

Remarque

- Le numéro de code est configuré par défaut sur « 0000 ».

2 Saisissez le code actuel et appuyez sur [enter].

Parental Code Set 1 2 3 4 5 6 7 8 9 0 Enter Input Current Lock Code

Le premier écran du code d'accès parental s'affiche.

3 Saisir le nouveau code et appuyer sur [enter].

Le 2ème écran du code d'accès parental s'affiche.

4 Saisissez le même numéro de code que celui saisi à l'étape 3 et touchez [enter].

Le numéro du code est confirmé et le code parental SiriusXM est à présent programmé.

Contrôle parental

Le contrôle parental est une fonctionnalité qui permet à l'utilisateur d'éviter l'accès non autorisé à des contenus réservés aux adultes et à des stations sélectionnées par l'utilisateur.

1 Touchez [Parental Control] sur l'écran de CONFIGURATION SiriusXM.

2 Touchez [User], [Mature] ou OFF.

Verrouille uniquement les chaînes sélectionnées.

Verrouille les chaînes classées « mature » (pour adultes) uniquement.

Désactive les verrouillages de contrôle parental et utilisateurs.

Lors de la sélection de [user]

Cela vous permet de restreindre l'accès à tout canal SiriusXM (canal de verrouillage parental).

1 Touchez [parental lock channel selection] sur l'écran de configuration siriusxm.

L'écran de contrôle du code d'accès parental s'affiche.

Remarque

Vous devez configurer un code parental au préalable, comme indiqué dans Code parental (P.42).

2 Saisissez le code parental que vous avez initialement saisi, tel qu'indiqué dans code parental (p.42) puis appuyez sur [enter].

L'écran Parental Lock Category Select s'affiche.

3 Touchez la catégorie de votre choix dans la liste.

Affiche tous les canaux dans la catégorie sélectionnée.

Remarque

• Touchez [All-Channels] pour afficher tous les canaux.
• Pour supprimer le paramètre de verrouillage parental de canal, touchez [Disable All] puis touchez [YES] sur l'écran de confirmation.

4 Touchez chaque canal de la liste puis réglez-le sur on (marche) ou OFF (arrêt).

[ON]: Verrouille le canal.

OFF : Déverrouille le canal.

• Touchez [Info Change]. Sélectionnez l'élément de votre choix : Informations du contenu, nom du canal, nom de l'artiste, titre de la chanson, nom de la catégorie.

Saut de station

Vous pouvez choisir de sauter (ou ignorer) les stations qui ne vous intéressent pas.

1 Touchez [skip channel select].

L'écran Skip Category Select s'affiche.

2 Touchez la catégorie de votre choix dans la liste.

Affiche tous les canaux dans la catégorie sélectionnée.

3 Touchez chaque canal dans la liste puis réglez-le sur on ou OFF.

• Pour supprimer le paramètre de saut de canal, touchez [Disable All] puis touchez [YES] sur l'écran de confirmation.
• Touchez [Info Change]. Sélectionnez l'élément de votre choix : Informations du contenu, nom du canal, nom de l'artiste, titre de la chanson, nom de la catégorie.
• Les fonctions Canal direct et Mémoire préréglée vous permettent de sélectionner les canaux.

1 Touchez [content alerts] sur l'écran de configuration siriusxm.

La fonction d'alertes de contenu est activée ou désactivée. Le choix par défaut est « ON ».

Sélection du contenu pour les alertes de contenu

1. Touchez [Content Alerts Contents Set] sur l'écran de CONFIGURATION SiriusXM. 2. Sélectionnez le contenu que vous voulez configurer.

• Pour annuler toutes les alertes de contenu, touchez [Clear] puis touchez [YES] sur l'écran de confirmation.
• Sélectionnez OFF pour le contenu pour lequel vous voulez désactiver l'alerte de contenu.

3 Touchez chaque élément de la liste de contenu que vous voulez cocher ou décocher.

Vous pouvez sélectionner (☑) jusqu'à 60 artistes et chansons.

2 Touchez le(s) contenu(s) dans la liste que vous souhaitez sélectionner.

Sélectionnez tous les contenus.

Efface toutes les coches.

Pour sélectionner une team

Soyez alerté lorsque votre équipe sportive préférée est en train de jouer sur une autre station SiriusXM avec GameAlert™.

3 Appuyez sur l'équipe(s) dans la liste que vous souhaitez sélectionner.

- Vous pouvez sélectionner (☑) jusqu'à 30 équipes.

1 Touchez [SportsFlash] sur l'écran de configuration siriusxm.

SportsFlash est activé ou désactivé. Le choix par défaut est « ON ».

1 Touchez [sportflash beep] sur l'écran de configuration siriusxm.

SportsFlash Beep est activé ou désactivé. Le choix par défaut est « ON ».

1 Touchez [SportsFlash Team Set] sur l'écran de configuration siriusxm.

L'écran de configuration de l'équipe s'affiche.

2 Touchez

SportsFlash Team Set Edit Priority

5 Appuyez deux fois sur

Permet de régler et de retirer les équipes.

Configure la priorité d'une équipe.

Permet de retirer toutes les équipes qui ont été réglées. Touchez [Clear]. Lorsque l'écran de confirmation s'affiche, touchez [YES].

Remarque

• Sportsflash™ est disponible sur les modèles de syntoniseurs SXV300 ou plus récents.
• Vous pouvez ajouter jusqu'à 50 équipes.

2 Réglez la priorité d'une équipe.

La priorité est configurée sur la configuration ou la réinitialisation à chaque fois que vous touchez une Équipe.

• Vous pouvez régler la priorité sur un maximum de 5 équipes.
• Lorsque la priorité a déjà été réglée pour 5 équipes, elle ne peut pas être réglée pour une quelconque autre équipe. Supprimer une équipe inutile.

Sélectionner une ville pour traffic & weather

Vous pouvez sélectionner la ville pour laquelle vous souhaitez recevoir les prévisions Traffic & Weather de SiriusXM et les écouter depuis le début.

1. Touchez [Traffic & Weather City Select] sur l'écran de CONFIGURATION SiriusXM. 2. Touchez [◀] et [▶] pour sélectionner une ville.

Sélection des messages de mise à jour de bandes utilisées

Vous pouvez choisir d'être averti lorsque le thème saisonnier utilisé est mis à jour.

1 Touchez [Messages de mise à jour des bandes mises en avant] sur l'écran de CONFIGURATION SiriusXM.

Les messages de mise à jour de bandes utilisées sont activés ou désactivés.

TuneStart™

1 Touchez [TuneStart] sur l'écran de CONFIGURATION SiriusXM.

La fonction TuneStart est activée ou désactivée.

Le choix par défaut est « ON ».

Réinitialisation

1 Touchez [SiriusXM Reset] sur l'écran de CONFIGURATION SiriusXM.

L'écran de confirmation s'affiche.

2. Touchez [YES].

Tous les réglages SiriusXM sont réinitialisés sur leurs valeurs par défaut.

Remarque

• Pour connecter un appareil photo, voir Connexion de la caméra (P.88).
• Pour utiliser la caméra de recul, la connexion du fil REVERSE est requise. (P.85)
• Si [Rear Camera Interruption] est actif, l'écran de la caméra est affiché lorsque vous passez la vitesse en position de recul (R).
• La caméra dont la vue a été affichée en dernier est conservée et la même vue sera affichée la prochaine fois. Si ses paramètres d'assignation sont modifiés, la vue de la caméra arrière s'affiche.
• L'écran d'interruption de la caméra arrière/avant n'est pas conservé, mais l'écran de la caméra sera affiché la prochaine fois.

Affichez l'écran de la caméra

Il est possible d'afficher manuellement l'écran de la caméra si « Camera » est enregistré sur une touche de fonction du menu contextuel. (P.65)

1 Appuyez sur le bouton [FNC].

Le menu contextuel s'affiche.

2 Touchez [Caméra].

L'écran de la caméra de vision s'affiche.

Réglez chaque option comme suit.

1. Touches de commutation de la caméra*1

Touchez pour activer la caméra de vue. Il est nécessaire de régler « Camera Assignment Settings » au préalable sauf « Rear ». Voir Pour configurer les réglages d'affectation de la caméra (P.48).

Arrêt de la caméra

Touchez pour quitter l'écran de la caméra.

*Lorsque deux ou plusieurs caméras, arrière, avant, gauche, droite et 3ème sont connectées à cet appareil.

Configuration des caméras

1. Appuyez sur le bouton [FNC].

Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

L'écran de configuration s'affiche.

4 Touchez [Caméra].

AV Display User Interface Camera

L'écran de la caméra apparaît.

5 Réglez chaque option comme suit.

Paramètres d'affectation de caméra

Configurez l'affectation de la caméra. Voir Pour configurer les réglages d'affectation de la caméra (P.48).

ON : Affiche l'image de la caméra de vision arrière lorsque vous passez la marche arrière (R).

OFF : Sélectionnez cette option lorsqu'aucune caméra n'est connectée.

Autres appareils externes

[Always display] (par défaut) : Affiche toujours le message de mise en garde sur l'écran d'interruption de la caméra arrière.

[Clear after 5 seconds] : Affiche le message de mise en garde pendant environ 5 secondes sur l'écran d'interruption de la caméra arrière.

Vous pouvez afficher les directives de stationnement pour faciliter le stationnement lorsque vous changez le rapport dans la position marche arrière (AR). Le choix par défaut est « ON ».

Si vous sélectionnez [ON] pour [Guidelines SETUP], il est possible d'ajuster les instructions de parking. Voir Pour régler les instructions de parking (P.49).

[10 sec] / [15 sec] (par défaut) / [20 sec] : L'écran de la caméra avant s'affiche lorsque vous désengagez la marche arrière (R).

*1 Pour utiliser cette fonction, il est nécessaire de régler [Rear Camera Interruption] sur [ON]. *2 Pour utiliser cette fonction, il est nécessaire de régler [Rear Camera Interruption] sur [ON] et d'affecter la position avant à la caméra de vue dans les [Camera Assignment Settings]. (P.48)

Pour configurer les réglages d'affectation de la caméra

1. Touchez [Camera Assignment Settings] sur l'écran de la caméra. (P47) 2. Sélectionnez l'élément à configurer.

Réglez l'affectation de la caméra depuis la caméra de vue connectée à la borne d'entrée de la caméra de vue avant.

Réglez l'affectation de la caméra depuis la caméra de vue connectée à la borne d'entrée de la 3ème caméra de vue.

Av-in

Réglez l'affectation de la caméra depuis la caméra de vue connectée à la borne d'entrée VIDÉO.

3 Sélectionnez la caméra de vue à configurer.

Affiche l'image depuis la caméra de vue connectée à la borne d'entrée à régler. (P.88)

Attribuez la position avant à la caméra de vue connectée à la borne d'entrée sélectionnée.

Attribuez une position correcte à la caméra de vue connectée à la borne d'entrée sélectionnée.

Attribuez la position gauche à la caméra de vue connectée à la borne d'entrée sélectionnée.

N'attribuez aucune position à la caméra de vue connectée à la borne d'entrée sélectionnée.

Remarque

- La capture d'écran est destinée à l'écran de réglage [FRONT VIEW CAMERA]. Il peut être différent de ceux pour [3rd VIEW CAMERA] et [AV-IN].

Remarque

• Installez la caméra de recul dans la position appropriée en fonction du manuel d'instructions fourni avec la caméra de recul.
• Lors de l'ajustement des lignes de guidage de stationnement, assurez-vous de serrer le frein de stationnement pour éviter que la voiture bouge.

1 Touchez [Parking Guidelines] dans l'écran de la caméra et réglez sur MARCHE. (P.47) 2 Touchez [Guidelines SETUP] sur l'écran de la Caméra. 3 Réglez les directives de stationnement en sélectionnant le repère.

4 Réglage de la position du repère sélectionné.

Assurez-vous que les lignes Ⓐ et Ⓑ sont parallèles horizontalement, et que les lignes Ⓐ et Ⓓ ont la même longueur.

Remarque

- Touchez [Initialize] puis touchez [Yes] pour régler toutes les marques sur leurs positions d'origine par défaut.

Lecteurs audio/vidéo extérieurs (AV-IN)

1. Connectez un composant extérieur à la borne d'entrée VIDÉO et à la borne d'entrée AV Audio. (P.86) 2. Sélectionnez [AV-IN] comme source. (P.13) 3. Mettez l'appareil connecté sous tension et démarrez la lecture de la source.

Remarque

- Pour sélectionner la source AV-IN, il est nécessaire de configurer « AV-IN » sur « None » dans [Camera Assignment Settings]. (P.48)

Source HDMI

1 Connectez votre smartphone à la borne d'entrée HDMI. (P.86) Utilisez le câble HDMI KS-U70 (accessoire en option). 2 Sélectionnez [HDMI] comme source. (P.13) 3 Lancez une application ou une lecture sur votre smartphone.

Utilisation des fonctionnalités maestro

En connectant cet appareil au système à bus du véhicule à l'aide d'un iDatalink (disponible dans le commerce), celui-ci peut afficher des informations relatives au véhicule.

1 Appuyez sur le bouton [FNC]

Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

Song Title Apple CarPlay Phone AM 10:00 Fri. Jan. 1 Android Auto Turner

4 Touchez l'icône.

	• Affiche l'écran de contrôle de la fonction mains libres Bluetooth fournie pour le véhicule.
	• Affiche les informations concernant la pression des pneus du véhicule.*
	• Affiche l'écran de contrôle de la source radio satellite fournie pour le véhicule.
	• Affiche l'écran de contrôle de la source du lecteur média fournie pour le véhicule.
	• Affiche l'écran de contrôle de la source du flux Bluetooth fournie pour le véhicule.
	• Affiche des informations relatives au détecteur de radars.*

	• Affiche les informations concernant les instruments tels qu'un compteur de vitesse.
	• Affiche les informations concernant la climatisation du véhicule. *
	• Affiche les informations concernant le détecteur de stationnement.

Ces fonctions iDatalink s'affichent en widgets sur l'écran d'ACCUEIL. (P.12) Vous pouvez afficher les écrans correspondants en touchant le widget.

Remarque

- Les écrans susceptibles de s'afficher, les noms de touche et les noms d'écran varient selon le type d'iDatalink connecté et le modèle du véhicule. Pour plus de détails, voir l'URL suivante : www.idatalink.com/

Utilisation du bluetooth

L'utilisation de la fonction Bluetooth vous permet d'utiliser différentes fonctions telles que l'écoute du fichier audio et de passer/recevoir un appel.

Bluetooth®

Bluetooth® est une technologie de communication radio sans fil à courte distance pour les appareils portables tels que les smartphones/téléphones portables, les ordinateurs portables et autres appareils. Les périphériques Bluetooth® peuvent être connectés sans câbles et sans communiquer les uns avec les autres.

Remarque

• Pendant que vous conduisez, ne réalisez pas d'opérations compliquées telles que la composition d'un numéro, l'utilisation du répertoire téléphonique, etc. Pour réaliser ces opérations, arrêtez votre voiture dans un endroit sûr.
• Il se peut que certains périphériques Bluetooth ne puissent pas être connectés à cet appareil en fonction de la version Bluetooth du périphérique.
• Cet appareil peut ne pas fonctionner avec certains périphériques Bluetooth.
• Les conditions de connexion peuvent varier en fonction des circonstances autour de vous.
• Certains périphériques Bluetooth sont déconnectés lorsque cet appareil est mis hors tension.
• Les appareils Bluetooth ne peuvent pas être utilisés lors de l'utilisation d'Apple CarPlay.
• L'appareil Bluetooth actuellement connecté à un autre appareil est déconnecté quand un iPhone compatible avec Apple CarPlay est connecté.

À propos du smartphone/téléphone mobile et du dispositif audio bluetooth

Cet appareil est conforme aux caractéristiques techniques suivantes de la norme Bluetooth :

Version

Bluetooth Ver. 5.0

Profils

Smartphone/Téléphone portable :

HFP (V1.7) (Profil mains libres)

SPP (Profil port série)

PBAP (Profil d'accès au répertoire)

téléphonique)

Dispositif audio :

A2DP (Profil de distribution audio avancée)

AVRCP (V1.6) (Profil de télécommande audio/vidéo)

Codec son

LDAC™, SBC, AAC

Remarque

Les appareils disposant de la fonction Bluetooth sont certifiés conformes à la norme Bluetooth d'après la procédure prescrite par Bluetooth SIG. Cependant, il est possible que ces appareils ne puissent pas communiquer avec certains types de smartphone/téléphones portables.

Enregistrer l'appareil bluetooth

Il est indispensable de déclarer à l'appareil le dispositif audio ou le smartphone/téléphone portable Bluetooth avant de pouvoir utiliser la fonction Bluetooth.

Vous pouvez enregistrer jusqu'à 10 appareils Bluetooth.

Remarque

- Vous pouvez enregistrer jusqu'à 10 appareils Bluetooth. Si vous essayez d'enregistrer un 11ème appareil Bluetooth, l'appareil Bluetooth connecté à la date la plus ancienne sera effacé pour pouvoir enregistrer la 11ème.

- L'appareil est compatible avec la fonction Easy Pairing (Appairage Facile) d'Apple. Lorsqu'un iPod touch ou un iPhone est branché sur cet appareil, une boîte de dialogue d'authentication apparaît. L'authentication sur cet appareil ou sur iPod touch ou un iPhone permet d'enregistrer le smartphone en tant que périphérique Bluetooth.

1 Appuyez sur le bouton [FNC]

▶ Le menu contextuel s'affiche.

2 Touchez

HOME DISP Screen Adjust Camera Audio +

L'écran d'ACCUEIL apparaît.

3 Touchez

Song Title Apple CatPlay Phone AM 10:00 Fri. Jan. 1 Android Auto Turner

L'écran de configuration s'affiche.

4 Touchez [connection]

L'écran de configuration de la connexion s'affiche.

6 Touchez l'écran de la liste des périphériques.

Device List Device Name 1B Device Name 2B Device Name 3C Device Name 4C Device Name 5A

La fenêtre de dialogue d'attente d'appariement Bluetooth apparaît.

Remarque

• Si un périphérique Apple CarPlay est actuellement connecté, le périphérique Apple CarPlay sera déconnecté.
• Lorsque ni Apple CarPlay, ni Android Auto, ni encore un téléphone Bluetooth mains-libres n'est connecté, appuyez et maintenez le bouton [FNC] enfoncé pour afficher la boîte de dialogue de mise en attente d'appariement Bluetooth.

7 Recherchez l'appareil (« kw-m**** ») à partir de votre smartphone/téléphone portable.

Complétez les étapes 7 à 9 dans un délai de 30 secondes.

8 Utilisez votre smartphone/téléphone portable en fonction des messages affichés.

- Confirmez la requête sur le smartphone/téléphone portable.

● Entrez le code PIN sur votre smartphone/téléphone portable.

Le code PIN est défini par défaut en tant que « 0000 ».

Lorsque la transmission et la connexion des données sont terminées, l'icône de connexion au Bluetooth apparaît sur l'écran.

Remarque

• Lors de l'enregistrement de l'iPhone disponible pour Apple CarPlay sans fil, un message de confirmation s'affiche.
• [Yes] : Affiche l'écran Apple CarPlay pour la connexion sans fil. – [No] : Apple CarPlay n'est pas connecté. Si vous utilisez Apple CarPlay, voir Sélectionner un appareil Apple CarPlay (P.21).
• Le nom du dispositif sélectionné à l'étape 7 peut être modifié. Voir Changer le nom du dispositif pour Bluetooth (P.70).

Commutez le périphérique connecté

Si deux ou plusieurs périphériques Bluetooth ont été enregistrés, sélectionnez le périphérique à utiliser.

1. Touchez [Device List] sur l'écran de configuration de la connexion. 2. Appuyez sur le nom du périphérique que vous souhaitez connecter.

Device List Device Name 1B Device Name 2B Device Name 3C Device Name 4C Device Name 5A

Remarque

• Si le pictogramme est en surbrillance, cela indique que l'appareil correspondant sera utilisé.
• Vous pouvez vérifier l'état de la connexion du Bluetooth, d'Apple CarPlay ou d'Android Auto comme suit.

- Bluetooth : Si le dispositif compatible avec Bluetooth est couplé, [1] (Bleu), [2] (Bleu) ou [3] (Bleu) est allumé.

- Apple CarPlay : Si le dispositif compatible avec Apple CarPlay est connecté, le nom du dispositif (Bleu) et [C] (Blanc) sont allumés.

- Android Auto : Si le dispositif compatible avec Android Auto est connecté, le nom du dispositif (Bleu) et [A] (Blanc) sont allumés.

- Même si le dispositif est compatible avec Apple CarPlay ou Android Auto, les icônes ne s'affichent pas lorsque;

• Apple CarPlay est désactivé du côté du dispositif connecté.
• Le dispositif connecté ne prend en charge que Android Auto filaire.
• Si vous sélectionnez un nom de dispositif auquel Apple CarPlay/Android Auto est connecté, il sera déconnecté.
• Vous pouvez rapidement afficher l'écran de la liste des dispositifs en touchant [1] dans le menu contextuel. (P.11)

Pour basculer le périphérique connecté à un périphérique bluetooth

1. Touchez la zone de l'icône sur le côté droit du nom du dispositif que vous souhaitez connecter.

Device List Device Name 1B Device Name 2B Device Name 3C Device Name 4C Device Name 5A

Remarque

• Dans les cas suivants, un message de confirmation de déconnexion s'affiche. Touchez [Yes] et passez à l'étape 2 suivante.
• Sélectionnez n'importe quel dispositif lorsque Apple CarPlay est connecté.
• Sélectionnez le dispositif connecté lorsque Android Auto est connecté.

2 Définissez chaque profil de la manière suivante.

Sélectionnez quand le dispositif est connecté avec l'unité comme un téléphone mains libres 1 ou 2.

[AUDIO (A2DP)/APP (SPP)]

Sélectionnez cette option pour utiliser un dispositif audio ou pour interfonctionner avec une application installée dans un smartphone.

3 Touchez [Fermer].

Pour supprimer le périphérique enregistré

Vous pouvez supprimer le dispositif enregistré dans la liste des dispositifs.

1 Touchez [60] ou l'écran de la liste des périphériques.

Device List Device Name 1B Device Name 2B Device Name 3C Device Name 4C Device Name 5A

2 Touchez le nom du périphérique pour vérifier.

Device Remove Device Name 1 Device Name 2 Device Name 3 Device Name 4 Device Name 5 Device Name 6

[√ All]

Sélectionne tous les périphériques Bluetooth.

[□ All]

Efface toutes les coches.

Remarque

• Les dispositifs suivants ne sont pas supprimés.
• Dispositif Apple CarPlay filaire qui n'est pas couplé
• Dispositif Android Auto connecté

3 Touchez [Supprimer].

▶ Le message de confirmation s'affiche.

4 Touchez [Yes].

Tous les appareils sélectionnés sont supprimés.

Lecture de l'appareil audio bluetooth

La plupart des fonctions sont utilisables depuis l'écran de contrôle des sources.

Pour sélectionner la source Bluetooth, touchez l'icône [BT Audio] sur l'écran de sélection de la source. (P.13)

Remarque

• La source audio Bluetooth est désactivée lors de l'utilisation d'Apple CarPlay.
• La source audio Bluetooth est désactivée lorsque l'appareil réglé comme « Audio/App » utilise Android Auto.

Utilisation de base du module etooth

Écran de contrôle

1 Bluetooth 2 0:01:23 LDAC 3 4 5 6 Song Title Artist Name Album Title Device Name

Illustration/vu-mètre

• Affiche/dissimule la zone d'illustration. - Touchez pour passer de l'illustration au VU-mètre.

Indicateur du mode de lecture/du temps de lecture

▶, II : Indicateur du mode de lecture en cours. Les significations des pictogrammes individuels sont les suivantes :

▶ (lecture), ▶▶ (avance rapide), ◀◀ (retour rapide), ■ (pause), ■ (arrêt).

LDAC : Indique qu'un périphérique compatible LDAC est connecté.

Touches de commande

• [Q]: Recherche un fichier. Voir Recherche de fichier (P.56). • [I◄◄] [►►I] : Recherche le contenu précédent/suivant. Touchez et maintenez enfoncé pour effectuer une avance ou un retour rapide. • [▶]: Lecture.

• [III]: Pause. • [0] : Affiche l'écran de configuration de la connexion. (P.69) • [O] : Touchez pour atténuer/restaurer le son.

JVC streaming DJ

Les appareils audio Bluetooth peuvent être facilement changés pour jouer de la musique. Voir JVC Streaming DJ (P.56).

Répétition/aleatoire *

• 📞 ] : Répète la piste/le dossier en cours. Chaque fois que vous touchez la touche, les modes de répétition changent dans l'ordre suivant; Répéter fichier ( 📄 répéter dossier ( ), 📅 Répéter toutes les chansons ( 📋 arrêt de la répétition ( 📃

• 📞 : Lit de manière aléatoire tous les morceaux du dossier en cours. Chaque fois que vous touchez la touche, les modes aléatoires changent dans l'ordre suivant;

Dossier aléatoire (×) Tous aléatoires ( ), × Arrêt de la fonction aléatoire (×)

Affichage des informations *

• Affiche les informations du nom de la piste. • Nom du périphérique connecté. • Modifier la taille du texte d'informations lorsque le « Small Audio Text » est réglé sur « ON »/« OFF » dans l'écran de l'interface utilisateur. (P.64)

* Ces éléments ne s'affichent que lorsque le dispositif audio connecté prend en charge le profil AVRCP.

Remarque

• Les touches de commande, les indications et les informations affichées sur l'écran diffèrent selon l'appareil connecté.
• Si les touches de commande ne sont pas affichées, utilisez celles du dispositif.
• Selon le smartphone/téléphone portable ou le dispositif audio utilisé, il peut arriver que les informations texte ne soient pas affichées alors que le son est audible et que vous pouvez agir dessus.
• Si le volume est trop bas, augmentez-le sur votre smartphone/téléphone portable ou sur votre dispositif audio.
• Il est recommandé de changer la qualité de lecture de « priority on sound quality » à « priority on stable connection » dans les paramètres de votre périphérique compatible LDAC afin d'éviter tout problème lié au son par intermittence.

JVC streaming DJ

Jusqu'à 5 appareils audio Bluetooth peuvent être connectés et changés facilement pour lire de la musique.

1 Touchez

Une liste des périphériques enregistrés s'affiche.

2 Touchez le nom de l'appareil que vous souhaitez connecter.

• Toucher [B1] permet d'afficher l'écran de la liste des dispositifs. (P.53)
• Appuyer sur [B1] sur la gauche de l'appareil connecté (A1) pour effeCt de déconnecter cet appareil.

JVC Streaming DJ 1/5 Play Device Name Device Name 1 Device Name 2 Device Name 3 Device Name 4 Device Name 5

• Appareil utilisé normalement. • Appareil utilisé pour JVC Streaming DJ.

3 Touchez ▶ blanc) sur la gauche du nom de l'appareil qui doit être lu.

[▶] (blanc) se transforme en ▶ (bleu) et lance la lecture.

JVC Streaming DJ Play Device Name Device Name 1 Device Name 2 Device Name 3 Device Name 4 Device Name 5

• (étis) : Pas connecté. • (Blanc) : Connecté. • (bleu) : Pendant la lecture.

Remarque

• Si un périphérique audio Bluetooth connecté est utilisé pour lire de la musique, les connexions sont changées.
• Lorsqu'une source Bluetooth est commutée sur une autre source, ses paramètres sont supprimés et la connexion est rétablie sur celle qui a précédé le changement de source.
• Vous ne pouvez pas sélectionner un smartphone Android qui est connecté comme périphérique Android Auto.

2 Touchez le fichier ou le dossier de votre choix.

Le contenu d'un dossier est affiché lorsque vous touchez celui-ci.

3 Touchez l'élément de votre choix dans la liste des contenus.

- Pour l'utilisation de l'écran de liste, voir Écran des listes (P. 16).

Utilisation du module mains-libres

Vous pouvez utiliser la fonction téléphone en connectant le téléphone Bluetooth à cet appareil.

Remarque

• Lorsque vous utilisez la fonction Mains libres Bluetooth, Apple CarPlay ou Android Auto ne sont pas disponibles.
• Lorsque l'application Apple CarPlay ou Android Auto est connectée, la fonction Bluetooth Mains libres et les connexions de deux périphériques Bluetooth ne peuvent pas être utilisées. Seule la fonction Mains libres Apple CarPlay ou Android Auto peut être utilisée.

Effectuez un appel

1. Appuyez sur le bouton [FNC].

▶ Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

4 Touchez [Phone]. (P.13)

L'écran Mains libres s'affiche.

Remarque

- Si votre smartphone/téléphone portable est compatible avec PBAP, vous pouvez afficher le répertoire téléphonique et les listes d'appel sur l'écran tactile lorsque le smartphone/téléphone portable est connecté.

- Répertoire téléphonique : jusqu'à 1 000 entrées

- Jusqu'à 50 entrées, y compris appels

composés, appels reçus et appels manqués

Sélectionnez une méthode de numérotation.

Device Name1 Device Name2 Please enter a phone number. 1 2 3 4 5 6 7 8 9 * 0/+ #

• Appel depuis l'historique des appels • [] : Appel depuis le répertoire téléphonique • [★] : Appel depuis un numéro présélectionné • [88] : Appel en saisissant un numéro de téléphone

Sélectionnez le smartphone/téléphone portable à utiliser

Lorsque vous connectez deux smartphones/ téléphones portables

Appuyez sur [Device Name1 Device Name2] pour sélectionner le téléphone que vous voulez utiliser.

Configuration de la connexion

Touchez [O]. L'écran de configuration de la connexion s'affiche.

Reconnaissance vocale

• Les pictogrammes d'état, notamment ceux représentant une batterie et une antenne, peuvent être différents de ceux affichés sur le smartphone/téléphone portable.
• Le fait de configurer le smartphone/téléphone portable au mode privé peut désactiver la fonction mains libres.

Appel depuis l'historique des appels

1. Touchez [ ] 2. Sélectionnez dans la liste le numéro de téléphone.

Device Name1 Device Name2 Incoming Call 0123456789 Outgoing Call 0123456789 Missed Call 0123456789 Incoming Call 0123456789 Outgoing Call 0123456789 Missed Call

Appel depuis le répertoire téléphonique

1 Touchez

2 Touchez

3 Sélectionner l'initiale.

• Les caractères n'ayant aucun nom correspondant ne sont pas affichés.
• Un premier caractère avec un accent tel que « ü » peut être cherché à l'aide d'un caractère sans accent « u ». Un caractère avec un accent dans la phrase ne peut pas être cherché.

4 Sélectionnez la personne que vous souhaitez appeler dans la liste.

Device Name1 Device Name2 Phonebook Name Phonebook Name Phonebook Name Phonebook Name Phonebook Name

5 Sélectionnez dans la liste le numéro de téléphone.

Phonebook Detail Name1 (Home) 0123456789 Name1 (Mobile phone) 0123456789 Name1 (Office) 0123456789 Name1 (General) 0123456789 Name1 (Other) 0123456789

Remarque

- Vous pouvez trier les numéros de téléphone dans la liste par nom de famille ou par prénom. Pour plus de détails, voir Configuration Mains libres (P.62).

Appel depuis un numéro présélectionné

1 Touchez

2 Touchez le nom ou le numéro de téléphone.

Device Name1 Device Name2 Name1 (Home) Name5 (Other) Name2 (Mobile) 0123456789 Name3 (Office) No Preset Name4 (General) No Preset Edit

Appel par entrée d'un numéro de téléphone

1 Touchez

2 Utilisez les touches numériques pour entrer un numéro de téléphone.

Device Name1 Device Name2 Please enter a phone number. 1 2 3 4 5 6 7 8 9 * 0/+ #

3 Touchez

Reconnaissance vocale

Vous pouvez accéder à la fonction de reconnaissance vocale du smartphone/téléphone portable branché sur cet appareil. Vous pouvez effectuer une recherche dans le répertoire du smartphone/téléphone portable par la voix. (La fonctionnalité dépend du modèle de votre smartphone/téléphone portable.)

Appuyez sur le bouton [FNC] pendant 1 seconde.

Appuyez pendant 1 seconde

L'écran de reconnaissance vocale apparaît.

2. Commencez à parler.

Remarque

• Vous pouvez utiliser la fonction de reconnaissance vocale en touchant l'écran mains libres.
• Vous pouvez utiliser la fonction de reconnaissance vocale pour le smartphone/téléphone portable connecté si vous avez sélectionné [Hands Free1] ou [Hands Free2] pour HFP lors de son enregistrement.

Réception d'un appel

1 Touchez pour répondre à un appel téléphonique ou

pour rejeter un appel entrant.

• Lors du passage du levier de vitesse en position marche à arrière (R) et en surveillant l'image à partir de la caméra de recul, cet écran n'apparaît pas, même si un appel est reçu.
• Le portrait enregistré dans le répertoire s'affiche pendant l'émission/la réception d'appels et pendant un appel.
• Si vous modifiez le répertoire du côté de l'appareil connecté après avoir téléchargé le répertoire, le portrait peut ne pas s'afficher en fonction du contenu modifié. Il est recommandé de télécharger le répertoire à chaque fois que vous le modifiez.
• La qualité d'image d'un portrait affiché peut dépendre du périphérique connecté.

Pour mettre fin à l'appel

1 Pendant une conversation, touchez

Actions possibles pendant un appel

Régler le volume de votre voix

1) Touchez [Speech Quality]. 2) Touchez [◀] ou [▶] pour [Microphone Level].

Régler le volume de réception

Appuyez sur le bouton [-] ou [+].

Mettre votre voix en sourdine

Touchez [icon] pour mettre votre voix en sourdine ou annuler cette fonction.

Touchez [DTMF] pour afficher l'écran de saisie des tonalités.

Vous pouvez envoyer des tonalités en touchant les touches voulues à l'écran.

Passer d'une destination de sortie vocale à une autre

En touchant [icon] / [icon], les destinations de la sortie vocale basculent systématiquement entre le smartphone/téléphone portable et le haut-parleur.

Lorsque vous recevez un nouvel appel alors que vous êtes en cours de conversation, vous pouvez répondre au nouvel appel entrant en touchant [1]. L'appel en cours est alors mis en attente.

Chaque fois que vous touchez [ ], vous changez de correspondant.

Touchez [icon] pour mettre fin à l'appel en cours et passer sur l'appel en attente.

Préréglage de numéros de téléphone

Vous pouvez enregistrer dans l'appareil les numéros de téléphone que vous utilisez souvent.

2 Touchez

Device Name1 Device Name2 Name1 (Home) Name5 (Other) Name2 (Mobile) 0123456789 Name3 (Office) No Preset Name4 (General) No Preset Edit

3 Sélectionnez où prédéfinir.

Edit Preset Dial Name1 (Home) Name5 (Other) Name2 (Mobile) 0123456789 Name3 (Office) No Preset Name4 (General) No Preset Delete all

Pour supprimer le numéro présélectionné, touchez [Delete all] puis touchez [OK] sur l'écran de confirmation.

4 Sélectionnez comment prédéfinir.

Sélectionnez le numéro à préréglé à partir du répertoire téléphonique. Voir Appel depuis le répertoire téléphonique (P.58).

Saisissez directement le numéro de téléphone et touchez [SET] (régler).

Voir Appel par entrée d'un numéro de téléphone (P.58).

Pour supprimer un numéro préréglé, touchez [Delete] puis touchez [OK] sur l'écran de confirmation.

Transfert vers le répertoire téléphonique

Vous pouvez transférer des données de répertoire téléphonique de votre smartphone Bluetooth à l'aide du PBAP.

2 Touchez

Device Name1 Device Name2 Phonebook Name Phonebook Name Phonebook Name Phonebook Name 下载 A-Z

Le transfert des données du répertoire téléphonique démarre.

Remarque

• Si le répertoire téléphonique contient plus de 1 000 entrées, seules les 1 000 entrées sont transférées. La 1001ème et les suivantes ne sont pas transférées.
• Si aucun répertoire téléphonique n'a été téléchargé, appuyez sur [Download Phonebook Now] pour commencer le téléchargement du répertoire.
• Le portrait enregistré dans le répertoire s'affiche pendant l'émission/la réception d'appels et pendant un appel. Si vous modifiez le répertoire du côté de l'appareil connecté après avoir téléchargé le répertoire, le portrait peut ne pas s'afficher en fonction du contenu modifié. Il est recommandé de télécharger le répertoire à chaque fois que vous le modifiez.

2 Touchez le nom à vérifier.

Coche toutes les cases.

Efface toutes les coches.

3 Touchez [delete].

Le message de confirmation s'affiche.

Configuration mains libres

Vous pouvez effectuer divers réglages pour la fonction mains libres.

1 Appuyez sur le bouton [FNC]

Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

Song Title Apple CarPlay Phone AM 10:00 Fri. Jan. 1 Android Auto Turner

L'écran de configuration s'affiche.

4 Touchez [connection]

L'écran de configuration de la connexion s'affiche.

5 Touchez [TEL SETUP]

L'écran de configuration du téléphone s'affiche.

6 Réglez chaque fonction comme suit.

Sélectionnez les haut-parleurs pour la sortie de son à partir du smartphone/téléphone portable (tel qu'un appel téléphonique vocal et la sonnerie) et le dispositif audio Bluetooth.

[Front]: Diffuse le son par les haut-parleurs avant.

[All] (Par défaut) : Diffuse le son par tous les haut-parleurs.

Définissez un temps de réponse automatique pour prendre un appel entrant.

OFF (Par défaut) : Désactive la fonction de réponse automatique.

[1]/[5]/[10]/[15]/[20]/[25]/[30]: Définit la durée de la sonnerie (en secondes).

Lorsque le réglage est fait sur « ON », la fonction Auto Pairing est activée pour enregistrer automatiquement le iPod touch, ou le iPhone connecté à cet appareil.

[ON] (Par défaut) : Active la fonction d'appariement automatique d'Apple.

OFF : Désactive la fonction d'appariement automatique d'Apple.

Définissez la façon de trier les données dans le répertoire du smartphone/téléphone portable.

[First] (Par défaut) : Trie les données par prénom.

[Last] : Trie les données par nom de famille.

Soit le temps de réponse auto configuré sur cet appareil, soit le temps réglé sur le smartphone/téléphone portable, c'est le temps le plus court qui prend effet.

7 Touchez [OK].

TEL SETUP OK Bluetooth HF/Audio Front All

Configuration d'écran du moniteur

Vous pouvez régler la qualité d'image pour les vidéos, les écrans de menu, etc.

1. Appuyez sur le bouton [FNC].

Le menu contextuel s'affiche.

2 Touchez [Ajustement de l'écran].

HOME DISP Screen Adjust Camera Audio +

L'écran de réglage de l'écran s'affiche.

3. Ajustez chaque réglage comme suit.

Backlight Contrast Black 0 + 0 + 0 + Brightness Color Tint Aspect 0 + 0 + 0 + Full

■ [Backlight] / [Contrast] / [Black] / [Brightness] / [Color] / [Tint]

Ajustez chaque réglage.

[Aspect]

Sélectionnez un mode d'écran.

[Full]: Modifie le rapport d'aspect de la vidéo et affiche la vidéo en plein écran.

[Normal]: Affiche la vidéo au ratio de 4:3.

[Auto] : Affiche les vidéos en plein écran (verticalement ou horizontalement) sans modification de rapport.

Remarque

- Les paramètres de réglage varient selon la source en cours.

Configuration système

1. Appuyez sur le bouton [FNC].

▶ Le menu contextuel s'affiche.

2 Touchez

HOME DISP Screen Adjust Camera Audio +

L'écran d'ACCUEIL apparaît.

3 Touchez

Song Title Apple CarPlay Phone AM 10:00 Fri. Jan. 1 Android Auto Turner

Consultez la section qui suit pour chaque option.

• Configurer AV (P.68)
• Configuration de l'affichage (P.67)
• Configurer l'interface utilisateur (P.64)
• Configuration de la caméra (P.47)
• Configuration spéciale (P.66)
• Configuration de la connexion (P.69)

Configuration de l'interface utilisateur

Vous pouvez configurer les paramètres de l'interface utilisateur.

1. Appuyez sur le bouton [FNC].

▶ Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

L'écran de configuration s'affiche.

4 Touchez [Interface Utilisateur].

AV Display User Interface Camera

L'écran d'interface utilisateur s'affiche.

5 Réglez chaque paramètre comme suit.

[Small Audio Text]

Déterminez s'il est nécessaire de diminuer la taille de texte pour l'écran de contrôle des sources.

« ON »/« OFF » (par défaut)

[Beep]

Activez ou désactivez la touche de verrouillage.

Le choix par défaut est « ON ».

[Widget SETUP]

Configurez le widget affiché sur l'écran d'ACCUEIL. (P.19)

[Gesture Touch Control Effect]

Déterminez s'il faut afficher la trace du doigt sous la commande tactile gestuelle. (P.11)

« ON » (par défaut)/« OFF »

[Customize Favorite Key]

Sélectionnez la fonction pour laquelle vous souhaitez régler l'icône [Favorite]. (P.65)

Personnaliser le menu FNC

Sélectionnez la fonction pour laquelle vous souhaitez régler la touche de fonction de 1 à 3. (P. 65)

Lorsque le iDatalink (disponible dans le commerce) est connecté, vous pouvez afficher des informations à propos des obstacles se trouvant autour de la voiture.

[ON] : Affiche toujours les informations.

[Dyn.] (Par défaut) : Affiche des informations lorsque le capteur détecte des obstacles.

OFF : Désactive cette fonction.

Ce réglage est possible lorsque l'iDatalink (disponible dans le commerce) est connecté.

Sélectionnez l'emplacement où vous voulez afficher les informations sur les obstacles à l'écran (à gauche ou à droite).

« Left » (gauche)/« Right » (droite) (par défaut) Ce réglage est possible lorsque l'i Datalink (disponible dans le commerce) est connecté.

Sélectionnez une langue.

Sélectionnez une langue.

Réglez la détection de position du panneau tactile. (P. 66)

[Time Format]

[Clock]

[Time Zone]

[Clock Adjust]

Vous pouvez définir la date et l'heure. Voir Réglez la date et l'heure manuellement (P.10).

[DISP Key]

Sélectionnez l'écran de source affiché quand vous appuyez sur DISP dans l'écran du menu contextuel.

OFF : Affiche l'écran de contrôle de la source en cours.

[Mirroring] (Par défaut) : Permet de passer à l'écran des applications à partir de l'iPhone/smartphone Android connecté ou à l'écran Apple CarPlay depuis l'iPhone connecté quand vous appuyez sur la touche. (P.20)

Personnaliser la touche des prix

Vous pouvez facilement passer à votre fonction favorite à partir de l'icône [Favorite].

Apple CarPlay Favorite Wireless Mirroring Bluetooth Audio Phone Power Off USB iPod Android Auto SiriusXM HDMI AV-IN Tuner

Remarque

- L'icône [Favorite] peut être désactivée sur certains écrans en fonction de la fonction enregistrée. Lorsque cette icône n'est pas valide, lancez la fonction souhaitée en suivant la procédure normale.

Pour enregistrer une fonction favorite

1 Touchez [Customize Favorite Key] sur l'écran d'interface utilisateur.

L'écran Personnaliser les favoris s'affiche.

2 Sélectionnez une fonction favorite.

• Vous pouvez également modifier l'attribution lorsque vous touchez et maintenez appuyée l'icône [Favorite] sur l'écran d'ACCUEIL.
• Si vous touchez l'icône [Favorite] pour la première fois après l'installation, l'écran Personnaliser les favoris s'affiche.

Personnaliser les fonctions du contextuel

Vous pouvez enregistrer une fonction pour chacune des touches de fonction de 1 à 3.

Touche de fonction 1 touche2 touche3

HOME DISP Screen Adjust Camera Audio + Apple CarPlay Android Auto Tuner Phone

Pour enregistrer une fonction

1 Touchez [Customize FNC Menu] sur l'écran d'interface utilisateur.

L'écran du menu FNC personnalisé s'affiche.

2 Sélectionnez la touche de fonction que vous voulez personnaliser.

L'écran de liste des fonctions s'affiche.

3 Sélectionnez une fonction.

- Vous pouvez modifier l'attribution lorsque vous touchez et maintenez sans la relâcher la touche de fonction souhaitée.

Réglage du panneau tactile

L'écran de réglage du panneau tactile s'affiche.

2 Suivez les instructions affichées à l'écran, maintenez enfoncé chaque en son centre.

• Pour annuler le réglage du panneau tactile, touchez [Cancel].
• Pour réinitialiser à la valeur par défaut, appuyez sur [Reset].

Configuration spéciale

Vous pouvez configurer des paramètres spéciaux.

1 Appuyez sur le bouton [FNC]

▶ Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

L'écran de configuration s'affiche.

4 Touchez [special]

L'écran spécial apparaît.

5 Réglez chaque paramètre comme suit.

Sélectionnez le mode de démonstration. Le choix par défaut est « ON ».

Déterminez s'il faut afficher l'écran tactile du guide d'utilisation à chaque fois avant que l'écran d'ACCUEIL s'affiche.

Le choix par défaut est « ON ».

Confirmez la version logicielle de cet appareil. (P.67)

Afficher les licences open source.

Touchez [Initialize] puis touchez [Yes] pour ramener tous les réglages aux réglages initiaux par défaut.

- La mémoire des réglages audio n'est pas initialisée.

Informations logicielles

Vous pouvez vérifier la version logicielle de cet appareil.

1. Touchez [Software Information] dans l'écran spécial. 2. Confirmez la version logicielle.

Software Information Serial Number Application Version System Version Panel CPU Version

Remarque

- Pour savoir comment mettre à jour le logiciel, consultez les instructions correspondantes fournies avec le logiciel.

Configuration de l'affichage

1. Appuyez sur le bouton [FNC].

Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

L'écran de configuration s'affiche.

4 Touchez [Affichage].

AV Display User Interface Camera

L'écran d'affichage apparaît.

5 Réglez chaque paramètre comme suit.

[Dimmer]

Sélectionnez le mode d'atténuation de l'éclairage.

OFF : N'atténue pas l'affichage.

[ON]: Atténue l'affichage.

[SYNC] (Par défaut) : Synchronise l'atténuation de l'éclairage avec la mise sur marche ou sur arrêt du sélecteur d'éclairage du véhicule.

Sélectionnez si vous souhaitez afficher l'horloge lorsque l'écran est éteint, ou en regardant des fichiers vidéo, etc.

« ON » (par défaut)/« OFF »

Vous pouvez modifier l'image du fond d'écran ou la couleur. (P.67)

S'il est encore difficile de voir l'image uniformément à l'écran, réglez l'angle de vue. Plus la valeur est petite (négative), plus l'image apparaît blanche à l'écran.

« 0 » (par défaut)/« -1 »/« -2 »/« -3 »

Sélectionnez s'il faut utiliser l'effet de transition d'écran lorsque l'écran de commande source passe sur l'écran d'accueil.

« ON » (marche) (par défaut)/« OFF » (arrêt)

Changer l'image du fond ran

1 Touchez [Wallpaper Customize] sur l'écran d'affichage. 2 Sélectionnez une image à partir des fonds d'écran dynamiques ou statiques.

*1 Sélectionnez à l'avance une couleur de fond d'écran. *2 Sélectionnez en avance une image originale.

Pour sélectionner une couleur de fond d'écran

1 Touchez [Wallpaper Color] dans l'écran de personnalisation du fond d'écran. 2 Sélectionnez une couleur de fond d'écran.

Pour enregistrer une couleur originale

Vous pouvez enregistrer votre couleur personnelle, originale.

1 Touchez [User] dans l'écran de couleur du fond d'écran. 2 Touchez [Adjust]. 3 Utilisez [—] et [+] pour modifier la valeur de chaque couleur.

Wallpaper Color RGB Red Value - 31 + Green Value - 31 + Blue Value - 31 +

Pour enregistrer une image originale

Avec l'application « JVC Portal APP » installée sur votre iPhone ou sur votre smartphone Android, vous pouvez télécharger des fichiers d'image sur cet appareil et définir une image comme image de fond d'écran.

Voir Importation de fichiers image (P. 19).

Configuration de AV

Vous pouvez configurer les paramètres AV.

1. Appuyez sur le bouton [FNC].

▶ Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

L'écran de configuration s'affiche.

4 Touchez [AV].

AV Display User Interface Camera

L'écran AV apparaît.

5 Réglez chaque paramètre comme suit.

■ [Guidance/Voice Recognition Volume]

Réglez le volume du guidage et de la reconnaissance vocale en mode Apple CarPlay/Android Auto. La valeur par défaut est «19».

Réglez le volume de la sonnerie en mode Apple CarPlay/Android Auto. La valeur par défaut est «15».

Réglez le volume de la tonalité et le volume pendant un appel en mode Apple CarPlay/Android Auto. La valeur par défaut est «15».

Vous pouvez régler la qualité du son.

[Microphone Level] : Régler le volume de votre voix.

La valeur par défaut est « 0 ».

[Écho Cancel Level] : Règle le niveau

d'atténuation de l'écho.

La valeur par défaut est « 0 ».

[Niveau de Réduction du Bruit] : Réduit le bruit généré dans l'environnement immédiat sans changer le volume du microphone.

Utilisez cette fonction quand la voix de l'appelant n'est pas très claire.

La valeur par défaut est « 0 ».

Voir Sélectionnez la méthode de connexion pour émettre le son à partir de la source iPod (P.29).

Sélectionnez la position de conduite (gauche ou droite).

« Left » (gauche) (par défaut) / « Right » (droite)

Sélectionnez s'il faut diminuer automatiquement le volume audio lorsque la vitesse est passée en position de marche arrière (R). Le choix par défaut est « ON ».

Confirmer les informations concernant les paramètres ou les modifier pour utiliser le iDatalink (disponible dans le commerce).

Cette fonction requiert un adaptateur commercial.

Consultez votre revendeur JVC pour plus de détails.

Remarque

- Certains éléments de la configuration de connexion sont désactivés lors de l'utilisation d'Apple CarPlay.

1. Appuyez sur le bouton [FNC].

Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

L'écran de configuration s'affiche.

4 Touchez [Connection].

L'écran de configuration de la connexion s'affiche.

5 Réglez chaque paramètre comme suit.

[Bluetooth]

Active ou désactive la fonction Bluetooth.

[Device List]

Sélectionnez le dispositif connecté à utiliser. (P.53)

[Device Name]

Si vous sélectionnez ON pour le Bluetooth, vous pouvez modifier le nom du dispositif Bluetooth.

Voir Changer le nom du dispositif pour Bluetooth (P.70).

[PIN Code]

Vous pouvez changer le code PIN. Voir Modifiez le code PIN (P.70).

Adresse du périphérique

Afficher l'adresse du périphérique Bluetooth.

[TEL SETUP]

Vous pouvez changer les réglages pour la fonction mains libres. Voir Configuration Mains libres (P.62).

Configuration

Vous pouvez modifier le nom du dispositif pour le miroirage sans fil et afficher l'adresse du dispositif, le mot de passe. Voir Changez le nom du dispositif pour le miroirage sans fil (P.70).

Choisissez s'il faut automatiquement afficher l'écran Android Auto. Le choix par défaut est « ON ».

Vous pouvez réinitialiser le mot de passe pour Android Auto sans fil.

Le système de l'appareil est redémarré après avoir sélectionné [Yes].

Changer le nom du dispositif pour bluetooth

1 Touchez [Device Name] sur l'écran de configuration de la connexion.

L'écran "Changer le nom du périphérique" s'affiche.

Touchez et maintenez Entrez le nom du périphérique.

Change Device Name Enter Device Name. Enter q w e r t y u i o p a s d f g h j k l z x c v b n m Space Caps

4 Touchez [Enter].

Modifiez le code PIN

1 Touchez [PIN Code] sur l'écran de configuration de la connexion.

L'écran Changer le code PIN s'affiche.

Touchez et maintenez Entrez le code PIN.

Change PIN Code Enter PIN Code. 1 2 3 4 5 6 7 8 9 0 SET

4 Touchez [SET].

Changez le nom du dispositif pour le miroitage sans fil

1 Touchez [Wi-Fi SETUP] sur l'écran de configuration de la connexion. 2 Touchez [Device Name].

L'écran "Changer le nom du périphérique" s'affiche.

3 Touchez et maintenez. 4 Entrez le nom du périphérique.

Change Device Name Enter Device Name. Enter q w e r t y u i o p a s d f g h j k l z x c v b n m Space Caps

5 Touchez [Enter].

Contrôle de l'audio

Vous pouvez régler différents paramètres, comme la balance audio ou le niveau du caisson de graves par exemple.

1. Appuyez sur le bouton [FNC].

▶ Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

L'écran de configuration s'affiche.

4. Touchez [Audio].

Consultez la section qui suit pour chaque option.

• Configuration de l'enceinte/X-over (P.72)
• Contrôler le niveau EQ / SW (P.75) • Définir la position / DTA (P.77)
• Contrôle de l'équilibre avant et arrière / balance (P.74)
• Configurer la compensation de volume (P.76) • Réglage des effets sonores (P.76) • Utiliser la mémoire audio (P.79)

Configuration du système d'enceinte à 3 voies

Sélectionnez le mode de réseau de transition approprié pour le système d'enceintes utilisé (système de haut-parleur à 2 voies ou 3 voies).

Attention

- Connecter des enceintes à 3 voies lorsque le mode sélectionné est à 2 voies peut endommager les enceintes.

1. Appuyez sur le bouton [FNC].

▶ Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

L'écran de sélection de la source apparaît.

4 Touchez [AV Off].

5 Appuyez sur la touche [FNC] (①) et la touche [-] (②) pendant 1 seconde en même temps.

L'écran de sélection du système d'enceinte s'affiche.

6 Sélectionnez le mode de réseau de transition.

▶ Un écran de confirmation s'affiche.

Remarque

• Lorsque le système d'enceintes à 3 voies est sélectionné, les fonctions suivantes sont désactivées.
• Focus avant pour la position d'écoute/DTA
• Atténuateur pour contrôle audio général
• Sélection des enceintes pour la sortie de son à partir du smartphone/téléphone portable du Bluetooth HF/Audio.
• Bip de la configuration d'interface utilisateur
• Pendant que vous parlez au téléphone couplé ou à l'aide de la fonction de reconnaissance vocale, vous ne pouvez pas basculer le système d'enceintes.

1 Appuyez sur le bouton [FNC]

▶ Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

L'écran de configuration s'affiche.

4 Touchez [audio].

L'écran audio s'affiche.

6 Choisissez un type de voiture.

Vous pouvez sélectionner le type de la voiture et le réseau de haut-parleurs, etc.

Quand vous sélectionnez le type de votre voiture, la temporisation des canaux est automatiquement activée (pour corriger la synchronisation en sortie de chaque canal) pour que les effets surround soient les plus marqués.

7 Touchez le haut-parleur (①) que vous souhaitez ajuster et configurez chaque paramètre (②) comme suit.

Vous pouvez sélectionner un type de haut-parleur ainsi que son diamètre afin d'obtenir le meilleur rendu sonore.

Lorsque le type et le diamètre des haut-parleurs sont sélectionnés, le réseau de répartition entre haut-parleurs est automatiquement paramétré.

Sélectionnez l'emplacement de l'enceinte que vous avez installée.

Vous pouvez régler le haut-parleur des aigus quand vous sélectionnez les haut-parleurs avant.

Arrêt, petit, moyen, grand

Afficher l'écran de configuration de répartition entre haut-parleurs.

Vous pouvez modifier la fréquence de répartition qui a été automatiquement paramétrée lorsque vous avez sélectionné le type de haut-parleur.

Pour plus de détails, voir Configuration du réseau de répartition (P.73).

Lorsque le réseau d'enceintes est réglé sur 3 voies :

• Pour basculer vers le système d'enceintes à 3 voies, voir Configuration du système d'enceintes à 3 voies (P.71). Connecter des enceintes à 3 voies lorsque le mode sélectionné est à 2 voies peut endommager les enceintes.
• Sélectionnez « None » (Aucun) si vous n'avez pas de haut-parleurs.

Configuration du réseau de répartition

Vous pouvez définir la fréquence de recouvrement entre haut-parleurs.

3 Réglez chaque paramètre comme suit.

Ajustement du filtre passe-haut. (Lorsque Avant ou Arrière est sélectionné sur l'écran de sélection des haut-parleurs)

Ajustement du filtre passe-bas. (Lorsque le caisson de graves est sélectionné sur l'écran de sélection des haut-parleurs)

Configure la pente de recouvrement.

Réglez le gain du haut-parleur avant, du haut-parleur arrière ou du caisson de graves.

Règle le niveau de l'enceinte d'aigus. (Quand Avant est sélectionné sur l'écran de sélection des haut-parleurs)

Contrôle de l'audio

Configure la phase de sortie du caisson de graves.

Cochez [Phase Inversion] pour changer la phase à 180 degrés. (Lorsque le caisson de graves est sélectionné sur l'écran de sélection des haut-parleurs)

*1 Uniquement lorsque « LPF FREQ »/« HPF FREQ » est réglé sur un mode autre que « Through » dans [X'over]. *2 Uniquement quand l'option « Tweeter » est réglée sur « Small », « Medium », « Large » dans [Speaker Setup]. *3 Uniquement quand « Subwoofer » est réglée sur un mode autre que « None » dans [Speaker Setup].

Lorsque le réseau d'enceintes est réglé sur 3 voies :

Ajustement du filtre passe-haut.

[HPF FREQ], [LPF FREQ] (bande passante)

Ajustement du filtre passe de bande. (Lorsque l'enceinte du milieu est sélectionnée dans l'écran de sélection des enceintes)

[FREQ] (bande passante basse)

Ajustement du filtre passe-bas. (Lorsque le haut-parleur des basses est sélectionné sur l'écran de sélection des haut-parleurs)

Configure la pente de recouvrement.

Réglez le gain de chaque enceinte.

Réglez la phase de sortie du haut-parleur des aigus, des médiums, et des basses.

Cochez [Phase Inversion] pour changer la phase à 180 degrés.

*1 Uniquement lorsque « LPF FREQ »/« HPF FREQ » (passe-bande) est réglé sur un mode autre que « Through » dans [X'over]. *2 Uniquement lorsque « FREQ » (passe-bas) est réglé sur un mode autre que « Through » dans [X'over].

Remarque

- Pour basculer vers le système d'enceintes à 3 voies, voir Configuration du système d'enceinte à 3 voies (P.71). Connecter des enceintes à 3 voies lorsque le mode sélectionné est à 2 voies peut endommager les enceintes.

1 Appuyez sur le bouton [FNC]

Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

L'écran de configuration s'affiche.

4 Touchez [audio].

L'écran audio s'affiche.

6 Réglez chaque paramètre comme suit.

Réglez la balance en agissant sur les touches périphériques.

[◀] et [▶] permettent de régler la balance droite/gauche.

[▲] et [▼] permettent de régler la balance avant/arrière.

Annulez le réglage.

Remarque

- Lorsque le système d'enceintes à 3 voies est sélectionné, le réglage « Fader » est désactivé.

Contrôle d'égaliseur

Vous pouvez régler l'égaliseur en sélectionnant le réglage optimal pour chaque catégorie.

1. Appuyez sur le bouton [FNC].

▶ Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

L'écran de configuration s'affiche.

4 Touchez [Audio].

L'écran audio s'affiche.

5 Touchez [EQ/SW Level].

6 Touchez l'écran pour configurer l'égaliseur graphique comme vous le souhaitez.

Graphic Equalizer USB ALL SRC Default 62.5 100 160 230 400 630 1k 1.6k 2.5k 4k 6.3k 10k 16k Reset Select Bass EXT SW Level Initialize Memory ON OFF 0

Niveau de gain (zone dans le cadre pointillé)

Réglez le niveau de gain en touchant chacune des barres de fréquences.

Vous pouvez sélectionner une barre de fréquence et ajuster son niveau en utilisant

[▲], [▼].

[Preset Select]

Affichez l'écran pour sélectionner la courbe prédéfinie de l'égaliseur. (P.75)

Enregistre la courbe d'égaliseur ajustée de « User1 » à « User4 ». (P.75)

Initialiser (aplatir) la courbe EQ actuelle.

Appliquez la courbe de l'égaliseur ajustée pour toutes les sources. Appuyez sur [ALL SRC] puis appuyez sur [OK] sur l'écran de confirmation.

[Bass EXT] (Réglages extension basse)

Lorsque cette fonction est active, les fréquences inférieures à 62,5 Hz sont configurées sur le même niveau de gain (62,5 Hz).

Réglez le volume du caisson de graves. Ce réglage n'est pas disponible quand l'option du caisson de graves est réglée sur « None ». Voir Configuration de l'enceinte/du répartiteur (P.72).

Réaffiche la courbe de l'égaliseur

1 Touchez [Preset Select]. 2 Sélectionnez une courbe de l'égaliseur.

Enregistrez la courbe de l'égaliseur

1 Réglez la courbe de l'égaliseur. 2 Touchez [Memory].

3 Sélectionnez l'emplacement de sauvegarde.

Réglez finement le volume de la source actuellement sélectionnée pour minimiser la différence de volume entre les différentes sources.

1. Appuyez sur le bouton [FNC].

▶ Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

L'écran de configuration s'affiche.

4 Touchez [Audio].

L'écran audio s'affiche.

5 Touchez [Volume Offset].

Volume Offset Sound Effect Audio Memory

6 Touchez [+] ou [-] pour régler le niveau.

Reviens aux paramètres initiaux.

Touchez [Initialize], puis touchez [Yes] sur l'écran de confirmation.

Remarque

- Si vous avez d'abord augmenté le volume, puis réduit le volume en utilisant la fonction « Volume Offset ». Changer la source actuelle sur une autre source peut soudainement produire un son extrêmement fort.

Effet sonore

Vous pouvez paramétrer les effets sonores.

1. Appuyez sur le bouton [FNC].

▶ Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

L'écran de configuration s'affiche.

4 Touchez [Audio].

L'écran audio s'affiche.

5 Touchez [Effet Sonore].

Volume Offset Sound Effect Audio Memory

6 Réglez chaque paramètre comme suit.

Réglez le niveau d'amplification des graves

« OFF »/« 1 »/« 2 »/« 3 ».

Définissez le niveau d'amplification des graves et des aigus.

« OFF », « Low » (Bas), « High » (Haut)

Réduisez les bruits de roulement en augmentant les fréquences spécifiques du signal audio.

« OFF », « ON »

Sélectionner la sensation d'amélioration de l'espace sonore.

« OFF » (arrêt)/« Small » (petit)/« Medium » (moyen)/« Large » (grand).

Ce réglage n'est pas disponible pour la source Tuner.

Activez/Désactivez la fonction K2.

Technologie permettant d'incrémenter et de compléter, à l'aide de l'algorithme propriétaire, la bande haute fréquence qui est interrompue lors de l'encodage.

Rendez virtuellement le son plus réaliste à l'aide du système Digital Signal Processor (DSP).

Sélectionnez le niveau parmi « OFF » (arrêt)/« 1 »/« 2 »/« 3 ».

Vous pouvez régler virtuellement la hauteur des enceintes afin de les adapter à votre position d'écoute.

« OFF » (arrêt)/« Low » (bas)/« Middle » (moyen)/« High » (haut).

Position d'écoute/dta

Position d'écoute/DTA vous permet d'améliorer le champ sonore en fonction de la position du siège dans lequel vous êtes assis. Position d'écoute/DTA vous permet de régler « Listening Position » et « Front Focus ». Vous ne pouvez pas activer les deux options en même temps.

1 Appuyez sur le bouton [FNC]

▶ Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

L'écran de configuration s'affiche.

4 Touchez [audio].

L'écran audio s'affiche.

Réglez le délai de temporisation du son de sorte que les sons émis par les différentes enceintes arrivent à l'auditeur assis sur le fauteuil sélectionné en même temps.

1. Touchez [Listening Position] sur l'écran Position/DTA. 2. Sélectionnez une position d'écoute parmi les choix [Front R] (Right front), [Front L] (Left front), [Front All] (All front), et [All].

Contrôle de DTA position

Vous pouvez ajuster finement votre position d'écoute.

Touchez [Adjust]. Touchez [Delay]. Touchez [◀] ou [▶] pour ajuster le délai de l'enceinte sélectionnée.

Touchez [◀] ou [▶] pour ajuster le niveau sonore de l'enceinte sélectionnée.

Position / DTA Initialize Tweeter L 0.0dB Front L 0dB Rear L 0dB Subwoofer 0dB Tweeter R 0.0dB Front R 0dB Rear R 0dB Delay Level

Remarque

- Pour initialiser les paramètres Retard et Niveau, touchez [Initialize] puis [Yes] sur l'écran de confirmation.

Focus avant

Vous pouvez concentrer l'image sonore imaginaire à l'avant du siège sélectionné.

1. Touchez [Front Focus] sur l'écran Position/DTA. 2. Sélectionnez une position de focus avant. Pour [Front All] (tous à l'avant) et [All] (tous), sélectionnez Priorité G ou D en fonction du côté où vous souhaitez placer l'image sonore imaginaire.

Lorsque le système d'enceintes à 3 voies est sélectionné, la fonction de mise au point suivante est désactivée.

Ajustement précis du focus avant

1. Touchez [Adjust]. 2. Touchez [Delay]. 3. Réglez chaque paramètre comme suit.

Concentrez l'image sonore à l'avant des sièges avant.

Concentrez l'image sonore à l'avant des sièges arrière.

Ajustez la taille de l'image sonore pour l'adapter à vos goûts. Si l'image sonore est basculée depuis l'avant, ramenez-la en arrière avec [Sound Image LR (Front)] ou [Sound Image LR (Rear)].

Ajustez la temporisation du son de la caisse de graves.

4. Touchez [Level]. 5. Touchez [◀] ou [▶] pour ajuster le niveau sonore de l'enceinte sélectionnée.

Front Focus Adjust Initialize Tweeter L 0.0dB Front L 0dB Rear L 0dB Subwoofer 0dB Tweeter R 0.0dB Front R 0dB Rear R 0dB Delay Level

Remarque

- Pour initialiser les paramètres Retard et Niveau, touchez [Initialize] puis [Yes] sur l'écran de confirmation.

Mémoire de configuration audio

Les paramètres de contrôle audio peuvent être mémorisés. Les réglages mémorisés peuvent être rappelés à tout moment.

1. Appuyez sur le bouton [FNC].

Le menu contextuel s'affiche.

2 Touchez

L'écran d'ACCUEIL apparaît.

3 Touchez

L'écran de configuration s'affiche.

4 Touchez [Audio].

L'écran audio s'affiche.

5 Appuyez sur [Audio Memory].

Volume Offset Sound Effect Audio Memory

Verrouillez ou déverrouillez Audio SETUP Memory/Recall/Clear.

Mémorisez les réglages audio actuels.

- Équilibre avant-arrière/balance, haut-parleur/X'over, égaliseur (préréglage utilisateur, niveau SW), position/DTA, effet sonore (P.71)

Rappelez les réglages audio mémorisés.

Effacez la mémoire de configuration audio, ainsi que les réglages audio mémorisés.

Si l'iDatalink (disponible dans le commerce) est connecté, les paramètres audio reviennent aux valeurs définies par l'iDatalink.

Télécommande

Cet appareil peut être utilisé avec une télécommande.

La télécommande est un accessoire en option (RM-RK258).

- Ne pas ingérer la batterie, risque de brûlure chimique

La télécommande fournie avec ce produit contient une pile bouton. Si la pile bouton est avalée, elle peut provoquer de graves brûlures internes en 2 heures seulement et peut mener à la mort.

Tenez les piles usées et neuves à l'écart des enfants. Si le compartiment de la pile ne se referme pas bien, arrêtez d'utiliser le produit et tenez-le à l'écart des enfants.

Si vous pensez que les piles ont été avalées ou introduites dans une partie du corps, faites immédiatement appel à un médecin.

Attention

• Risque d'incendie ou d'explosion si la batterie est remplacée par une batterie de type incorrect. Assurez-vous de remplacer la batterie uniquement par une batterie du même type.
• laissée dans un environnement extrêmement chaud et/ou soumise à une pression d'air extrêmement basse. Le bloc-batterie ou les batteries ne doivent pas être exposées à une chaleur excessive telle que le soleil, le feu ou similaire.
• jetée dans le feu ou dans un four chaud, rechargée, court-circuitée, écrasée mécaniquement ou dissociée.
• Si du liquide entrait en contact avec vos yeux ou vos vêtements, rincez immédiatement à grande eau et consultez un médecin.

Installation des piles

① ② CR2025 (d)

CR2025 (côté +)

• Utilisez une pile bouton, disponible dans le commerce (CR2025).
• Insérez la pile avec les pôles + et – alignés correctement.

- Si la télécommande perd de son efficacité, remplacez les piles.

Fonctions des boutons de la télécommande

VOL SRCI ATT FM/▲ DISP ANGLE NM/▼ DIRECT ASPECT 1 2 3 4 5 6 7 8 9 CLR 0 ENT JVC

Nom des touches	Fonction
SRC Passe à la source à utiliser.En mode mains-libres, raccroche le téléphone.
VOL + - Règle le volume.
ATT Diminue	e volume lorsque vous appuyez une fois.Rétablit le niveau précédent du volume en appuyant deux fois.
DISP Commute▶/II	l'écran entre la source actuelle et l'écran des applications à partir de l'iPhone/Android connecté.Met en pause la piste ou le fichier, et reprend la lecture après un double appui.Pour la source tuner,commute le mode de recherche.Non utilisé pour la source SiriusXM.
FM/▲AM/▼	Sélectionne le dossier à utiliser.Pour la source tuner,cela sélectionne la bande FM/AM à recevoir.Pour SiriusXM comme source,sélectionne la bande de fréquences à recevoir.
|◀◀ ∨▶▶| ∧	Sélectionne la piste ou le fichier à lire.Pour le syntoniseur et Sirius XM comme sources,bascule entre les stations reçues par l'appareil.
ANGLE Non utilisé.
	Quand un appel est reçu,répond à l'appel.
DIRECT Passe	en mode de recherche directe.Pour plus de détails sur le mode de recherche directe,voirMode de recherche directe(P.81).
ASPECT Change	le format d'écran.Pour confirmer le réglage du rapport d'aspect actuel,utilisez le panneau tactile.(P.63)
Touches numérotées	Vous permet de saisir le numéro à rechercher en mode de recherche directe.Pour plus de détails sur le mode de recherche directe,voirMode de recherche directe(P.81).Pour les sources tuner et Sirius XM,vous permet d'entrer le numéro préréglé.- Si le numéro préréglé est un seul chiffre,appuyez sur le numéro.- Si le numéro préréglé comprend des double chiffres,appuyez de façon continue sur les chiffres dans un délai de 3 secondes.- Si vous appuyez sur [I◀◀] ou [▶▶] dans un délai de 3 secondes,vous pouvez déterminer le numéro prédéfini à un seul chiffre.
CLR Efface un caractère en mode de recherche directe.
ENT Applique la fonction sélectionnée.

Mode de recherche directe

Si vous utilisez la télécommande, vous pouvez passer directement à la fréquence et au canal souhaités en entrant le numéro correspondant au contenu.

Remarque

- Cette action n'est pas possible pour un périphérique USB et un iPod.

1 Appuyez plusieurs fois sur le bouton [DIRECT] jusqu'à afficher le contenu voulu.

Les contenus disponibles sont différents selon le type de source.

Tuner

Fréquence

Numéro de canal

3 Appuyez sur le bouton [i◄◄] ou [►►].

Le contenu correspondant au numéro que vous avez saisi est lu.

Connexion/installation

Cette section est destinée à l'installateur professionnel.

Pour des raisons de sécurité, confiez le câblage et le montage à des professionnels. Consultez le revendeur du système audio du véhicule.

Avant l'installation

Avant d'installer cet appareil, veuillez prendre les mesures de précaution suivantes.

• Si vous branchez le câble d'allumage (rouge) et le câble de la batterie (jaune) au châssis de la voiture (masse), il peut y avoir un court-circuit entraînant, à son tour, un incendie. Il faut toujours brancher ces câbles à la source d'alimentation fonctionnant via le boîtier de fusibles.
• Ne débranchez pas le fusible du câble d'allumage (rouge) ni du câble de la batterie (jaune). L'alimentation électrique doit être connectée aux câbles via le boîtier de fusibles.

Attention

• Installez cet appareil dans la console du véhicule. Ne touchez pas les éléments métalliques de cet appareil pendant et juste après l'utilisation de l'appareil. Les éléments métalliques tels que le dissipateur thermique et le coffret sont très chauds.

Remarque

• Le montage et le câblage de ce produit requièrent expérience et savoir-faire. Pour des questions de sécurité, les travaux de montage et de câblage doivent être effectués par des professionnels.
• Veillez à brancher l'appareil à une alimentation électrique négative de 12 Vcc avec mise à la terre.
• N'installez pas l'appareil dans un endroit directement exposé aux rayons du soleil, à une chaleur excessive ou à l'humidité. Évitez également les endroits trop poussiéreux ou susceptibles d'être éclaboussés par de l'eau. • N'utilisez pas vos propres vis. N'utilisez que les

vis fournies. L'utilisation de vis non appropriées risque d'endommager l'appareil.

- Si l'appareil n'est pas sous tension (« There is an error in the speaker wiring. Please check the connections. » (Il y a un problème avec le câblage du haut-parleur. Veuillez vérifier les branchements) s'affiche), le câble du haut-parleur est peut-être en court-circuit ou est en contact avec le châssis du véhicule et la fonction de protection a peut-être été enclenchée. C'est pourquoi il faut vérifier le câble de l'enceinte.

- Si l'allumage de votre véhicule ne possède pas de position ACC, branchez les câbles d'allumage à une source d'alimentation que la clé de contact peut allumer ou éteindre. Si vous branchez le câble d'allumage à une source d'alimentation à tension constante comme les câbles de la batterie, il se peut que la batterie se décharge.

- Si la console est dotée d'un couvercle, veillez à installer l'appareil de sorte que la façade ne heurte pas le couvercle quand elle s'ouvre ou se ferme.

- Si le fusible saute, vérifiez d'abord que les câbles ne se touchent pas afin d'éviter tout court-circuit, puis remplacez l'ancien fusible par un nouveau fusible de même puissance.

- Isolez les câbles non connectés avec un ruban vinyl, ou tout autre matériau similaire. Pour éviter tout court-circuit, ne retirez pas les capuchons placés aux extrémités des câbles non connectés ou des bornes.

- Branchez correctement les câbles de l'enceinte aux bornes correspondantes. L'appareil peut subir des dommages et ne plus fonctionner si vous partagez les fils ⊖ ou les mettez à la masse avec une partie métallique du véhicule.

- Si seulement deux enceintes sont branchées au système, branchez les connecteurs soit aux bornes de sortie avant soit aux bornes de sortie arrière (ne pas mélanger les bornes de sortie avant et arrière). Par exemple, si vous connectez le connecteur ⊕ de l'enceinte gauche à une borne de sortie avant, ne connectez pas le connecteur ⊖ à une borne de sortie arrière.

- Une fois l'appareil installé, vérifiez que les feux de freinage, les clignotants et les essuie-glace, etc. du véhicule fonctionnent correctement.

- Cet appareil est équipé d'un ventilateur destiné à réduire la température interne. Ne montez pas l'appareil dans un endroit où les orifices du ventilateur seraient obstrués. L'obstruction de ces orifices empêcherait le refroidissement de la température interne du ventilateur, provoquant alors un dysfonctionnement.

• L'angle de montage de l'appareil doit être inférieur ou égal à 30°.
• Ne connectez rien à la borne où « NC » est imprimé. « NC » signifie « Non Connection » ou « No Connecting ». Si d'autres signaux sont fournis à la borne, l'appareil peut ne pas fonctionner correctement.
• N'exercez pas de pression excessive sur la surface du panneau lors de l'installation de l'appareil dans le véhicule. Cela risque de rayer la surface, de l'endommager ou d'entraîner une défaillance.
• Il se peut que la réception soit mauvaise si des objets métalliques se trouvent à proximité de l'antenne Bluetooth/Wi-Fi.

Unité d'antenne Bluetooth/Wi-Fi

Accessoires fournis pour l'installation

① x1 ② (1 m) x1

③ x1 ④ (3 m) x1 ⑤ (M5 x 8 mm) x6 ⑥ (M5 x 8 mm) x6 ⑦ (3,5 m) x1 ⑧ x1

Procédure d'installation

1) Pour éviter les courts-circuits, retirez la clé de contact, puis débranchez la borne ⊖ de la batterie. 2) Veillez à effectuer correctement les connexions des câbles d'entrée et de sortie pour chaque appareil. 3) Branchez les fils de haut-parleur du faisceau de câblage. 4) Branchez les fils du faisceau de câblage dans l'ordre suivant : masse, batterie, contact. 5) Branchez le connecteur du faisceau de fils sur l'appareil. 6) Installez l'appareil dans votre véhicule. 7) Reconnectez la borne ⊖ de la batterie. 8) Procédez au réglage initial. Voir CONFIGURATION initiale (P.8).

Installation de l'appareil

Support automobile ⑤ ou ⑥ ⑤ ou ⑥

Remarque

- Vérifiez que l'appareil est correctement en place. Si l'appareil n'est pas stable, cela peut occasionner un dysfonctionnement (le son peut par exemple sauter).

Antenne GPS

L'antenne GPS est installée à l'intérieur du véhicule. Elle doit être installée dans une position aussi horizontale que possible pour permettre une réception aisée des signaux satellite GPS.

Montage de l'antenne GPS à l'intérieur du véhicule :

1) Nettoyez votre tableau de bord ou autre surface de montage. 2) Retirez le séparateur de la plaque métallique (accessoire ⑧). 3) Appuyez fermement la plaque métallique (accessoire ⑧) contre votre tableau de bord ou une autre surface de montage. Vous pouvez courber la plaque de métal (accessoire ⑧) pour l'adapter à une surface incurvée, si nécessaire.

4) Retirez le séparateur de l'antenne GPS (accessoire ⑦), et fixez l'antenne sur la plaque métallique (accessoire ⑧).

• Utilisez l'antenne GPS fournie. L'utilisation d'une antenne GPS autre que celle fournie peut entraîner une réduction de la précision de positionnement.
• Selon le type de véhicule, il se peut que la réception des signaux satellite GPS ne soit pas possible avec une installation intérieure.
• Veuillez installer l'antenne GPS à distance des antennes utilisées pour les radios CB ou les télévisions par satellite.
• L'antenne GPS doit être installée à au moins 30 cm (12 pouces) du smartphone/téléphone portable ou de toute autre antenne de transmission. Ces types de communication peuvent interférer avec les signaux du satellite GPS.
• Le fait de peindre l'antenne GPS avec une peinture (métallique) peut entraîner une baisse de performance.

Microphone

1) Vérifiez la position d'installation du microphone (accessoire ④). 2) Nettoyez la surface d'installation. 3) Retirez le séparateur du microphone (accessoire ④) et collez le microphone à l'emplacement indiqué ci-dessous. 4) Branchez le câble du microphone sur l'appareil en le fixant à divers endroits à l'aide de ruban adhésif ou de toute autre méthode appropriée. 5) Réglez l'orientation du microphone (accessoire ④) en direction du conducteur.

Fixez un câble avec du ruban spécialement prévu à cet effet.

Raccordement des câbles aux bornes

    M["Impedance de haut-parleur : 4-8 Ω"] --> N["Blanc"]
    M --> O["Blanc/Noir"]
    M --> P["Gris"]
    M --> Q["Gris/Noir"]
    M --> R["Vert"]
    M --> S["Vert/Noir"]
    M --> T["Violet"]
    M --> U["Violet/Noir"]

    V["Si aucune connexion n'est faite, ne laissez pas le câble sortir de la languette."] --> W["P. CONT"]
    X["Accessoire ①"] --> Y["Avec l'amplificateur de puissance en option, relier ce fil à la borne de commande d'alimentation (Max. 200 mA, 12 V)."]
    X --> Z["Bleu ciel/Jaune (Câble de la télécommande au volant)"]
    X --> AA["REMOTE CONT STEERING WHEEL REMOTE INPUT"]

    AB["ROSSE (entrée d'impulsion de vitesse) (2 m)"] --> AC["S SENS"]
    AC --> AD["Connectez au faisceau d'impulsion de vitesse du véhicule. Ne coupez pas l'étiquette «S SENS » car cela peut entraîner une défaillance."]
    AC --> AE["Violet/Blanc (câble du capteur de marche arrière) (2 m)"]

    AF["ANT CONT"] --> AG["ILUMI"]
    AF --> AH["Selon 'antenne que vous utilisez, vous devez effectuer le branchement soit à la borne de commande de l'antenne du moteur, soit à la borne d'alimentation de l'amplificateur de puissance de l'antenne de type film. (Max. 300 mA, 12 V)."]

Configuration du système d'enceintes à 3 voies

Préamplification du caisson de basses Préamplification de l'enceinte des médiums Préamplification du haut-parleur des aigus Lors de la connexion à un amplificateur externe, connectez son fil de terre au châssis de la voiture afin d'éviter d'endommager l'unité. Préamplification Câble RCA (Vendu séparément) Entrée Amplificateur de puissance (accessoire en option) Enceinte Blanc Blanc/Noir Vers l'enceinte gauche des sons médiums Gris Gris/Noir Vers l'enceinte droite des sons médiums Vert Vert/Noir Vers l'enceinte gauche des aigus Violet Violet/Noir Vers l'enceinte droite des aigus

Impédance de haut-parleur : 4-8 Ω

Remarque

• Pour la configuration du système d'enceintes, voir Configuration du système d'enceinte à 3 voies (P.71).
• Pour le réglage des enceintes et du répartiteur, voir Configuration de l'enceinte/du répartiteur (P.72).
• Pour connecter les fils des enceintes aux bornes autres que les bornes des enceintes ou les bornes de préamplification, voir Raccordement du système et des composants externes (P.86) et Raccordement des câbles aux bornes (P.85).

Raccordement du système et des composants externes

14 13 12 11 10 1 9 8 7 6 5 2 3 4

*1 La caméra de vue latérale (gauche ou droite) peut aussi être connectée à 6.

1	Accessoire 4: Microphone
2	Lors de la connexion à un amplificateur externe, connectez son fil de terre au châssis de la voiture afin d'éviter d'endommager l'unité. Préamplification audio arrière (Gauche : blanc, Droite : rouge) Préamplification audio avant (Gauche : blanc, Droite : rouge) Préamplification du caisson de basses (Gauche : blanc, Droite : rouge)
3	Entrée de l'antenne FM/AM
4	Entrée AV-IN (pour audio) (mini jack ø3,5)
5	Entrée VIDÉO (jaune) Connectez un câble RCA (vendu séparément) à la borne d'entrée VIDÉO pour utiliser l'entrée AV-IN (pour le visuel) ou l'entrée de la caméra de recul (jaune) latérale (gauche ou droite). Pour plus d'informations, voirPour configurer les réglages d'affectation de la caméra (P.48).
6	Entrée de la caméra de vue avant (jaune) *1 Pour plus d'informations, voirPour configurer les réglages d'affectation de la caméra (P.48).
7	Entrée de la caméra vue arrière (jaune)
8	Entrée de la 3ème caméra de vue (jaune) Pour plus d'informations, voirPour configurer les réglages d'affectation de la caméra (P.48).
9	Accessoire 7: Antenne GPSUtilisez l'antenne GPS fournie. L'utilisation d'une antenne GPS autre que celle fournie peut entraîner une réduction de la précision de positionnement.[IMAGE]
10	Connecteur iDatalink
11	Sortie VIDÉO (jaune)
12	Connecteur du syntoniseur de véhiculeSiriusXMTunerPour plus d'informations sur la manière d'installer le tuner pour véhicule SiriusXM, consultez le Guide d'installation inclus avec le tuner.
13	Borne USB (USB Type-C®)
14	Entrée HDMI (Type D)Connectez un KS-U70 (accessoire en option) à la borne d'entrée HDMI.[IMAGE]L: 11,1 mm ou moinsH: 7,7 mm ou moinsP: 21,5 mm ou moins

Installation/retrait du support de fixation

Lorsque vous connectez le câble à la borne HDMI et à la borne USB, retirez la fixation. Après avoir connecté le câble, remettez la fixation en place.

Fixation Câble USB Câble HDMI

Connecter un périphérique USB

Accessoire ② (1,0 m) Accessoire ③ Dispositif USB de type A [2] Borne USB [1]

Tension d'alimentation maximale pour USB :

DC 5 V = 3,0 A

Vendues séparément

Branchement d'un iPod/iPhone

iPod/iPhone[2] Adaptateur AV numérique d'éclairage[2] KS-U70 (1,8 m) [3] Accessoire ② (1,0 m) Borne USB [1] Câble USB-C à Lightning[2] KS-U62 (0,8 m) [3] Accessoire ③

Tension d'alimentation maximale pour USB :

DC 5 V = 3,0 A

[2] Vendu séparément

[3] Accessoire proposé en option

Connecter un smartphone loid

Tension d'alimentation maximum pour USB : DC 5 V == 3,0 A Vendu séparément

Connexion de la caméra

Caméra de vue côté gauche [11] Caméra de vue côté droit [11] Caméra de vue avant [11] Caméra de vue arrière [11]

Vendues séparément Voir Paramètres d'affectation de caméra (P.47).

Problèmes et solutions

Si un problème quel qu'il soit survient, vérifiez tout d'abord dans le tableau suivant s'il n'est pas traité.

Remarque

• Certaines fonctions de cet appareil peuvent être désactivées à cause de certains réglages effectués sur cet appareil.
• Ce qui pourrait ressembler à un dysfonctionnement de votre appareil peut être le simple fruit d'une mauvaise utilisation ou d'un branchement défectueux.

Sur le thème des réglages

• Impossible de régler le subwoofer.
• Impossible de configurer la phase du subwoofer.
• Aucune sortie émise par le subwoofer.
• Impossible de configurer le filtre passe-bas.
• Impossible de configurer le filtre passe-haut.

Le caisson de graves n'est pas actif.

Activez le caisson de graves. Voir Configuration de l'enceinte/du répartiteur (P.72).

La réception de la radio est médiocre.

L'antenne de la voiture n'est pas déployée.

Sortez l'antenne sur toute sa longueur.

Le fil d'antenne n'est pas branché.

Branchez correctement le fil. Voir Raccordement du système et des composants externes (P.86).

Sélection impossible d'un dossier.

La fonction de lecture aléatoire est active.

Désactivez la fonction de lecture aléatoire.

L'appui sur les touches n'est pas confirmé par un bip.

La prise sortie est déjà utilisée.

Le bip d'appui sur les touches ne peut pas être envoyé en sortie sur la prise preout.

Messages d'erreur

Lorsqu'un problème vous empêche d'utiliser correctement l'appareil, sa cause est affichée sous forme de message à l'écran.

Il y a une erreur de câblage d'enceinte. veuillez vérifier les branchements.

Le circuit de protection a été activé parce qu'un cordon de haut-parleur a été en court-circuit ou en contact avec le châssis de la voiture.

Câbler ou isoler le cordon de l'enceinte comme il se doit et arrêter puis remettre l'appareil sous tension.

Quand la température interne de cet appareil monte jusqu'à 60°C ou plus, le circuit de protection s'active et il est possible que vous ne puissiez pas utiliser l'appareil.

Attendez que l'appareil se soit refroidi avant de recommencer à l'utiliser.

L'appareil ne fonctionne pas pour une raison ou une autre.

Désactiver l'appareil puis le remettre en marche. Si le message « Error 07–67 » ne disparaît pas, consultez votre distributeur JVC le plus proche.

Le périphérique USB est sélectionné comme source bien qu'aucun périphérique USB ne soit connecté.

Changez la source à n'importe quelle source autre que le périphérique USB/iPod. Branchez un périphérique USB, puis sélectionnez à nouveau la source USB.

Déconnecté (ipod, dispositif audio bluetooth)

Le iPod/dispositif audio Bluetooth est sélectionné comme source bien qu'aucun iPod/dispositif audio Bluetooth ne soit connecté.

Sélectionnez une autre source que iPod/Bluetooth. Connectez un iPod/dispositif audio Bluetooth, puis changez à nouveau la source en la réglant sur iPod/Bluetooth.

Le périphérique USB connecté ne contient aucun fichier audio lisible. Utilisation d'un support dont les données enregistrées ne peuvent pas être lues par l'appareil.

Voir Supports et fichiers pouvant être lus (P.91).

Le périphérique USB connecté a une tension nominale plus élevée que la limite permise.

Vérifiez le périphérique USB. Un problème a pu avoir lieu avec le périphérique USB connecté.

Sélectionnez une autre source que USB. Enlevez le périphérique USB.

Dépannage

Aucun syntoniseur SiriusXM n'est connecté à cet appareil.

Vérifiez que le câble du syntoniseur de véhicule SiriusXM est correctement branché à la radio.

▶ Touchez [Return] sur l'écran contextuel pour effacer le message.

Le canal actuellement sélectionné est indisponible.

Rendez-vous sur www.siriusxm.com pour plus d'informations sur la gamme des canaux SiriusXM.

Il n'y a pas d'abonnement au canal actuellement sélectionné.

Aux États-Unis, rendez-vous sur www.siriusxm.com ou appelez le 1-866-635-2349 si vous avez des questions concernant votre formule d'abonnement ou si vous souhaitez vous inscrire à ce canal.

Au Canada, rendez-vous sur www.siriusxm.ca/activate ou appelez le 1-888-539-7474.

Aucune antenne n'est connectée au syntoniseur SiriusXM.

Assurez-vous qu'une antenne est connectée au syntoniseur SiriusXM. Vérifiez si l'antenne est endommagée.

SXM aucun signal

Aucun signal radio SiriusXM reçu.

Vérifiez que votre véhicule est à l'extérieur avec un ciel clair.

La station sélectionnée a été verrouillée par le contrôle parental.

Saisissez le code de déverrouillage lorsque vous y serez invité. Voir Contrôle parental (P.42).

Le canal sélectionné est une chaîne réservée aux adultes ou verrouillée, et bloqué par le contrôle parental ou un code de verrouillage utilisateur.

▶ Entrez le bon code de verrouillage.

L'antenne GPS doit être connectée pour utiliser apple carplay sans fil. vérifiez que les branchements sont corrects ou branchez l'appareil via USB pour utiliser apple carplay.

L'antenne GPS n'est pas connectée lorsque Apple CarPlay est démarré avec une connexion sans fil ou lorsque l'iPhone compatible avec Apple CarPlay sans fil est enregistré dans [Device List].

Vérifiez la connexion de l'antenne GPS ou branchez l'appareil via USB pour utiliser Apple CarPlay.

Supports et fichiers pouvant être lus

Divers types de supports et fichiers peuvent être lus par l'appareil.

Les fichiers audio et vidéo suivants sont pris en charge.

Fichiers audio lisibles

	Format Débit binaire Fréquence		d'échantillonnage	Compte de bits
AAC-LC (.m4a)	MPEG-2 / MPEG-4 AAC LC HE-AAC(V1,V2)	8 – 320kbps, VBR 16 – 48	kHz 16 bits
MP3 (.mp3)	MPEG-1/MPEG-2 Couche audio 3	8 – 320kbps, VBR 16 – 48	kHz 16 bits
WMA (.wma)	Profil L3 Windows Media Audio Standard (Version 7, 8, 9)	8 – 320kbps 16 – 48 kHz	16 bits
PCM linéaire (WAVE) (.wav)	Format audio à forme d'onde RIFF	–	16 – 192 kHz 16 bits/24 bits
FLAC (.flac, .fla)	flac	–	16 – 192 kHz 16 bits/24 bits
Vorbis (.ogg)	vorbis	VBR	16 – 48 kHz	16 bits

• Les fichiers WMA et AAC avec DRM ne peuvent pas être lus.
• Bien que les fichiers audio soient conformes aux normes susmentionnées, la lecture peut se révéler impossible en fonction des types et conditions du support ou du périphérique.
• Cet appareil prend en charge la lecture des fichiers audio haute résolution. Il est recommandé qu'un système audio de voiture soit configuré avec tous les produits compatibles audio haute résolution du lecteur aux enceintes pour profiter du son haute qualité.

Fichiers vidéo acceptés

	Profil	Taille de l'image max.	Débit binaire max.	Format audio
MPEG-1 (.mpg, .mpeg)	-	352 × 240, 352 × 288	1,5 Mbps	MPEG Audio Layer 2
MPEG-2 (.mpg, .mpeg)	MP@ML	720 × 480, 720 × 576	8 Mbps	MPEG Audio Layer 2
H.264/MPEG-4 AVC (.mp4, .m4v, .avi, .flv, .f4v)	Profil de référence, Profil principal	1 920 × 1 080 (30 fps)	8 Mbps	MP3, AAC
MPEG-4 (.mp4, .avi)	Profil simple avancé	1 920 × 1 080 (30 fps)	8 Mbps	MP3, AAC
WMV (.wmv)	Profil principal	1 920 × 1 080 (30 fps)	8 Mbps	WMA
MKV (.mkv)	Le format vidéo suit le H.264/MPEG-4 AVC,MPEG-4, WMV			MP3, AAC, WMA, Vorbis, FLAC

- Cet appareil ne peut lire que les fichiers de moins de 4 Go.

Limitation de la structure du fichier et du dossier

	Périphérique USB
Nombre maximum de couches de dossier	8
Nombre maximum de fichiers (par dossier)	999
Nombre maximum de dossiers (par dossier) 9999
Nombre maximum de dossiers (par périphérique)	Illimité

• Vous pouvez saisir un nom de dossier et un nom de fichier avec 255 caractères d'un octet ou moins.
• Les fichiers dans un dossier dont le nom commence par un point (.) ne peuvent pas être lus.

Taille de l'image

: 6,75 pouces de large (diagonale)

: 151,8 mm (L) × 79,68 mm (H)

6 × 3-1/8 pouces

Système d'affichage

: Panneau LCD TN

Système de lecture

Écran TFT à matrice active

Nombre de pixels

: 1 152 000 (800 H x 480 V x RGB)

Pixels efficaces

: 99,99%

Disposition des pixels

Disposition RGB en rayures

Rétroéclairage

: LED

Norme USB

USB 2.0 Grande vitesse

Système de fichiers

: FAT16, FAT32, exFAT, NTFS

Courant d'alimentation maximum

CC 5 V = 3,0 A × 1

Convertisseur n/a

: 24 bits/32 bits

Décodeur audio

: MP3/WMA/AAC/WAV/FLAC/Vorbis

Décodeur vidéo

MPEG-1/MPEG-2/MPEG-4/WMV/H.264

Réponse en fréquence

• 192 kHz: 20 - 88 000 Hz

• 96 kHz: 20-44 000 Hz

• 48 kHz:20-22 000 Hz

• 44,1 kHz: 20-20 000 Hz

Taux d'harmoniques

: 0,010 % (1 kHz)

Rapport S/b (dB)

: 98,5 dB

Dynamique

: 89 dB

Résolution d'entrée

: PCM linéaire 16 bits/20 bits/24 bits

32K/44,1K/48K/88,2K/96K/176,2K/192K Hz

Mode d'emploi

: Puits

Protection du droit d'auteur

: HDCP2.2

Commande tactile

: UIBC

Norme IEEE

802.11 a/b/g/n/ac

Bande de fréquences

: Bande double (2,4 GHz / 5 GHz)

Canaux

: Auto (1-11ch) / Auto (149,153,157,161ch)

Taux de transfert (MAX.) :

: 11a:54 Mbps/11b:11 Mbps/11 g:54 Mbps/

11n:300 Mbps/11ac:867 Mbps

Technologie

Bluetooth Version 5.0

Fréquence

: 2,402 - 2,480 GHz

Portée de communication maximale

Ligne de vue approximative 10 m (32,8 pieds)

Codec audio

: SBC/AAC/LDAC

Profil (support multi-profil)

• HFP (V1.7) (Profil mains libres)

• SPP (Profil port série)

• A2DP (Profil de distribution audio avancée)

- AVRCP (V1.6) (Profil de télécommande audio/vidéo)

• PBAP (Profil d'accès au répertoire téléphonique)

Bande de fréquences (step)

87,9 MHz - 107,9 MHz (200 kHz)

Réglage de la zone, SA : 87,5 MHz – 108 MHz (50 kHz)

Réglage de la zone, EU : 87,5 MHz – 108 MHz (50 kHz)

Sensibilité utilisable (s/n : 30 db)

: 9,3 dB (0,8 μV/75 Ω)

Sensibilité utilisable (s/n : 46 db)

: 10,2 dB (1,13 μV/75 Ω)

Réponse en fréquence

30 Hz - 15 kHz

Rapport S/B (dB)

: 65 dB (MONO)

Sélectivité (± 400 khz)

Au-delà de 80 dB

Séparation stéréo

: 45 dB (1 kHz)

Sensibilité utilisable

: 28 dBμ (25 μV)

Système de couleur de l'entrée vidéo externe

: NTSC

Niveau d'entrée maxi audio externe (mini jack)

: 2 V/ 25 kΩ

Niveau d'entrée vidéo (jacks RCA)

: 1 Vp-p/75 Ω

Niveau de sortie vidéo (jacks RCA)

: 1 Vp-p/75 Ω

Puissance maximum (avant et arrière)

:50 W × 4

Sortie de puissance typique (avant et arrière)

Largeur de bande à pleine puissance (à moins de 1 % DHT)

:22 W × 4

Bande de la fréquence de sortie

20 - 88 000 Hz

Niveau de préamplification (v)

: 5 V/10 kΩ

Impédance du préamplificateur

:≤300Ω

Impédance de haut-parleur

:4-8Ω

Égaliseur graphique

Bande : 13 Bande

Fréquence (BAND1 - 13)

:62,5/100/160/250/400/630/1k/1,6k/2,5k/4k/6,3k/

10k/16k Hz

Gain

-9/-8/-7/-6/-5/-4/-3/-2/-1/0/1/2/3/4/5/6/7/8/9 dB

Filtre passe-haut

Fréquence : À travers, 30/40/50/60/70/80/90/100/120/150/180/220/250 Hz

Pente : -6/-12/-18/-24 dB/Oct.

Gain : -8/-7/-6/-5/-4/-3/-2/-1/0 dB

Filtre passe-bas

Fréquence : 30/40/50/60/70/80/90/100/120/150/180/220/250 Hz, à travers

Pente : -6/-12/-18/-24 dB/Oct.

Gain: -8/-7/-6/-5/-4/-3/-2/-1/0 dB

Filtre passe-haut

Fréquence : 250/300/1k/1,6k/2,5k/4k/5k/6,3k/8k/10k/12,5k Hz

Pente : -12/-18/-24 dB/Oct.

Gain : -8/-7/-6/-5/-4/-3/-2/-1/0 dB

Filtre passe-bande

Fréquence : À travers, 50/60/70/80/90/100/120/150/180/220/250/300 Hz 250/300/1k/1,6k/2,5k/4k/5k/6,3k/8k Hz, À travers

Pente : -12/-18/-24 dB/Oct.

Gain : -8/-7/-6/-5/-4/-3/-2/-1/0 dB

Filtre passe-bas

Fréquence : 30/40/50/60/70/80/90/100/120/150 Hz, à travers

Pente : -12/-18/-24 dB/Oct.

Gain : -8/-7/-6/-5/-4/-3/-2/-1/0 dB

Tension de fonctionnement

: batterie de voiture 12 V CC

Dimensions d'installation (l × h × p)

:178×100×85 mm

7 × 3-15/16 × 3-3/8 pouces

Poids

: 1,3 kg (2,9 lb)

Remarque

- Bien que les pixels du panneau à cristaux liquides soient effectifs à 99,99 % ou plus, il se peut que 0,01 % des pixels ne s’éclairent pas ou s’éclairent mal.

• La marque du mot et les logos Bluetooth® sont des marques déposées de Bluetooth SIG, Inc. et toute utilisation de ces marques par JVCKENWOOD Corporation est faite sous licence. Les autres marques déposées et appellations commerciales appartiennent à leurs propriétaires respectifs.
• USB Type-C® et USB-C® sont des marques déposées de USB Implementers Forum. • LDAC et le logo LDAC sont des marques de Sony Corporation. • Le logo Hi-Res Audio et le logo Hi-Res Audio Wireless sont utilisés sous licence de Japan Audio Society.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

L'appareil ne doit pas produire de brouillage. L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Attention

Cet équipement est conforme aux limites d'exposition aux rayonnements énoncées pour un environnement non contrôlé et respecte les règles radioélectriques (RF) de la FCC et les lignes directrices d'exposition aux fréquences radioélectriques (RF) CNR-102 de l'ISED. Cet équipement doit être installé et utilisé en gardant une distance de 20 cm ou plus entre le radiateur et le corps humain.
