Caractéristiques	Détails
Type de produit	Ouvre-porte de garage
Capacité de levage	Non spécifiée
Alimentation	220-240 V
Dimensions	Non spécifiées
Poids	Non spécifié
Matériaux	Non spécifiés
Utilisation	Pour les portes de garage résidentielles
Maintenance	Vérifier régulièrement les mécanismes et lubrifier les pièces mobiles
Sécurité	Équipé de capteurs de sécurité pour éviter les accidents
Garantie	Non spécifiée
Accessoires inclus	Non spécifiés
Informations supplémentaires	Installation recommandée par un professionnel

FOIRE AUX QUESTIONS - HDLGARM LIFT-MASTER

Comment puis-je installer le LiftMaster HDLGARM ?

Pour installer le LiftMaster HDLGARM, suivez le manuel d'installation fourni. Assurez-vous d'avoir tous les outils nécessaires et de respecter les consignes de sécurité.

Que faire si le LiftMaster HDLGARM ne fonctionne pas ?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous également que les capteurs ne sont pas obstrués et que les réglages sont corrects.

Comment puis-je réinitialiser le LiftMaster HDLGARM ?

Pour réinitialiser le LiftMaster HDLGARM, débranchez l'alimentation pendant 10 secondes, puis rebranchez-la. Cela devrait réinitialiser l'appareil.

Quels types de problèmes courants puis-je rencontrer avec le LiftMaster HDLGARM ?

Les problèmes courants incluent des dysfonctionnements des capteurs, des problèmes d'alimentation, ou des réglages incorrects. Consultez le manuel pour des solutions spécifiques.

Où puis-je trouver des pièces de rechange pour le LiftMaster HDLGARM ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local ou sur le site web de LiftMaster.

Le LiftMaster HDLGARM est-il compatible avec d'autres systèmes ?

Vérifiez les spécifications du produit pour vous assurer de sa compatibilité avec d'autres systèmes. Consulter le manuel peut également fournir des informations utiles.

Comment puis-je contacter le service client pour le LiftMaster HDLGARM ?

Vous pouvez contacter le service client de LiftMaster via leur site web ou au numéro de téléphone indiqué dans le manuel d'utilisation.

Existe-t-il des mises à jour logicielles pour le LiftMaster HDLGARM ?

Oui, des mises à jour logicielles peuvent être disponibles. Consultez le site de LiftMaster pour les dernières mises à jour et instructions d'installation.

MODE D'EMPLOI HDLGARM LIFT-MASTER

Trousse de bras long d'actionneur de

barrière pivotante

Modèle HDLGARM

A VERTISSEMENT

Pour réduire le risque de BLESSURES GRAVES, voire

• DECONNECTER l'alimentation (c. a. solaire ou à batter de procéder à l'installation de l'actionneur ou à une d'entretien sur celui-ci.
• Mettre hors fonction les deux interrupteurs d'alimentation par batterie.
• Regler le commutateur de réinitialisation à la position

MORTELLES :

AVANT

AVERTISSEMENT: Ce produit peut vous exposer à des prochimiques, y compris du plomb, reconnus par l'Etat de la Californie comme étant cancérigènes ou pouvant causer des anomalies congenitales ou d'autres préjudices à l'appareil reproducteur. Pour plus d'information, aller à

5Warnings.ca.gov

ATTENTION :

UN SUPPORT MASSIF EST FIXÉ À LA BIELLE DU BRAS COURTE SÉMBALLAGE À DES FINS D'EXPÉDITION UNIQUÉMENT. PRIÈRE DE SUIVRE LES INSTRUCTIONS POUR L'ASSEMBLAGE DU BRAS.

Introduction

La trousse de biellette longue est prevue pour etre utilise sur l'actionneu de nbadere HDwast. Pour optimiser et prolonger vie utile de I'actionneur, la trousse de biellette longue est recommandee lors de I'installation de barrieres de 4.87 m (16 pi) ou plus.

Consulter le manuel d'installation de l'actionneur de barriere de modèle HDSW24UL pour des instructions complètes d'installation et de sécurité.

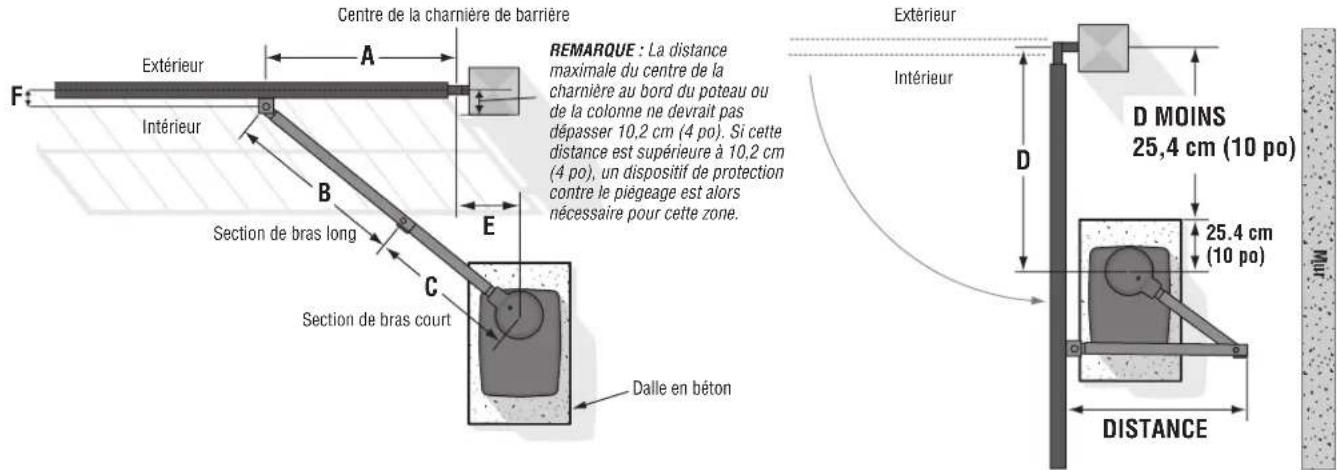

Détermination de l'emplacement de la dalle en béton et de l'actionne

Consulter l'illustration pour déterminer les mesures et l'emplacement de la dalle en béton.

Dimension (A) à (E) du centre d'un point de pivot au centre d'un autre point de pivot.

Suggestion : Les dimensions entre la barrière et la dalle en béton sont toujours de 25,4 cm (10 po) de moins que la dimension D.

Exemple: D = 106,7 cm (42), si la dimension entre la barrière et la dalle de béton est de 81,3 cm (32 po).

Necessite un moins grand dégagement entre la barrière et le mur.

Tableau LA

LONGUEUR DE LA BARRIERE	A B C	D E F DISTANCE	CE
6.71 m (22 pi)1134 kg (2500 lb) max.	2,24 m (88 po)	1,58 m (62,5 po)	1,46 m (57,5 po)	1,8 m (71 po)	27,9 cm (11 po)	7,6 cm (3 po)
6.1 m (20 pi)1 247 kg (2 750 lb) max.	2,03 m (80 po)	1,48 m (58,25 po)	1,33 m (52,25 po)	1,66 m (65,5 po)	27,9 cm (11 po)	7,6 cm (3 po)
5.48 m (18 pi),1 474 kg (3 250 lb) max.	1,83 m (72 po)	1,35 m (53 po)	1,19 m (47 po)	1,49 m (58,5 po)	27,9 cm (11 po)	7,6 cm (3 po)
4.88 m (16 pi)1 701 kg (3 750 lb) max.	1,63 m (64 po)	1,23 m (48,25 po)	1,06 m (41,75 po)	1,33 m (52,5 po)	27,9 cm (11 po)	7,6 cm (3 po)
4.27 m (14 pi)2 041 kg (4 500 lb) max.	1,42 m (56 po)	1,14 m (44,75 po)	0,95 m (37,25 po)	1,27 m (50 po)	27,9 cm (11 po)	7,6 cm (3 po)

Tableau LB - Necessite un plus grand dégagement entre la barrière et le mur

Necessite un plus grand dégagement entre la barrière et le mur. Recommandé sur les installations mises à niveau lorsqu'actionneur remplace n'est pas de marque LiftMaster

LONGUEUR DE LA BARRIERE	A B C	D E F DISTANCE
6,71 m (22 pi)1 134 kg (2 500 lb) max.	2,24 m (88 po)	1,68 m (66,25 po)	1,45 m (57,25 po)	1,8 m (71 po)	38,1 cm (15 po)	7,6 cm (3 po)
6,1 m (20 pi)1 247 kg (2 750 lb) max.	2,03 m (80 po)	1,57 m (61,75 po)	1,32 m (52 po)	1,66 m (65,5 po)	38,1 cm (15 po)	7,6 cm (3 po)
5,49 m (18 pi)1 474 kg (3 250 lb) max.	1,83 m (72 po)	1,44 m (56,5 po)	1,19 m (46,75 po)	1,49 m (58,5 po)	38,1 cm (15 po)	7,6 cm (3 po)
4,88 m (16 pi)1 701 kg (3 750 lb) max.	1,63 m (64 po)	1,31 m (51,75 po)	1,05 m (41,5 po)	1,33 m (52,5 po)	38,1 cm (15 po)	7,6 cm (3 po)
4,27 m (14 pi)2 041 kg (4 500 lb) max.	1,42 m (56 po)	1,23 m (48,25 po)	0,94 m (37 po)	1,27 m (50 po)	38,1 cm (15 po)	7,6 cm (3 po)

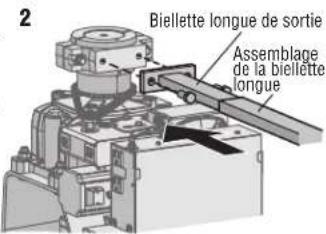

Installation de la biellette longue

1. Enlever la biellette de sortie existante de l'actionneur.
2. Fixer la biellette longue à l'actionneur avec la biellette longue sortie incluse dans la trousse.

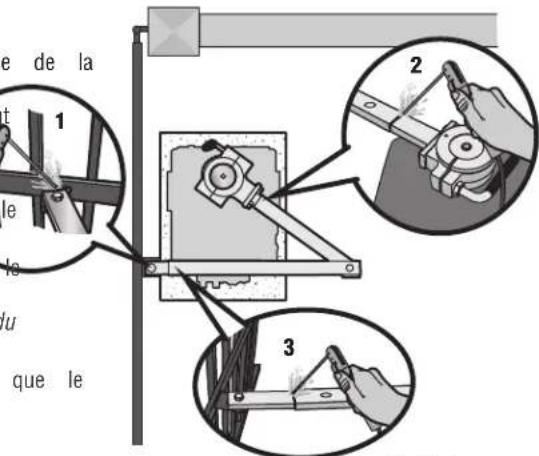

Fixation du bras de l'actionneur

La longueur du bras peut être régée au besoin. En cas de réglage de la longueur, s'assurer que les deux sections du bras sont régées de manière proportionnelle. Se servir d'une bride pour tenir temporatorium le bras en place tout en déterminant les bonnes mesures.

1. Souder le support de la barrière à celle-ci.
2. Souder la section courte du bras. Souder en bouchon/à entaille le dessus et le dessous.
3. Souder la section longue du bras. Souder en bouchon/à entaille le dessus et le dessous. REMARIQUE: Souder complètement autour du tubage extérieur et du support.

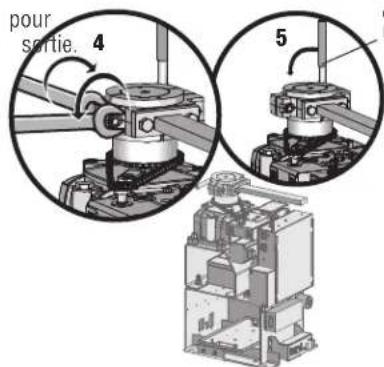

4. Régler les écrous sur le bras de l'actionneur de manière à ce que le bras soit bien serré sur l'arbre de sortie tout en laissant suffisamment d'espace pour pivoter (la poignée doit être position perpendicular [90 dégrés]).
5. Serrer la poignée en la poussant vers le bas. Mettre à l'essayerifier que le bras de l'actionneur ne glisse pas sur l'arbre de

Poignée de désengagement manuel
