MANUAL DE USUARIO HDLGARM LIFT-MASTER
Juego de brazo长大 del operador de
portón pivotante
Modelo HDLGARM
ADVERTENCIA
| Para reducir el riesgo de LESIONES GRAVES o la ML • Desconecte la alimentación electrica (CA o solar y de instalar o hacer mantenimiento en el operador. • Desconecte los interruptores de CA y de la bateria. • Coloque el interruptor de reinicio en la posión de |
ERTE:
bateria)antes
ADVERTENCIA: Este producto pueda exponerle a produits químicos (incluido el plomo), que a consideración del estac California causan cancer, defectos congenitos u otros daños reproductivos. Para Obtener más información, visite www.P65Warnings.ca.gov
ATENCLON:
ENEx EN EMPAQUE SE SUJETA UNA MENSULA SOLIDA AL ESLABON
BRAZO CORTO PARA EL ENVIO UNICAMENTE. SIGA LAS
INSTRUCCIONES PARA EL ENSAMBLAJE DEL BRAZO.
Introduccion
El jeu de brazo largo es para el Modelo de operador de portón RDSW24UL dt dpffmaster el desempo y extender la vida operador, se recomienda usar el jeu de brazo largo cuando instale portones de 4.87 m (16 pies) o más.
Consulte el manual del operador de portón modelo HDSW24UL para ver las instruetiones completas de instalación y seguidad.

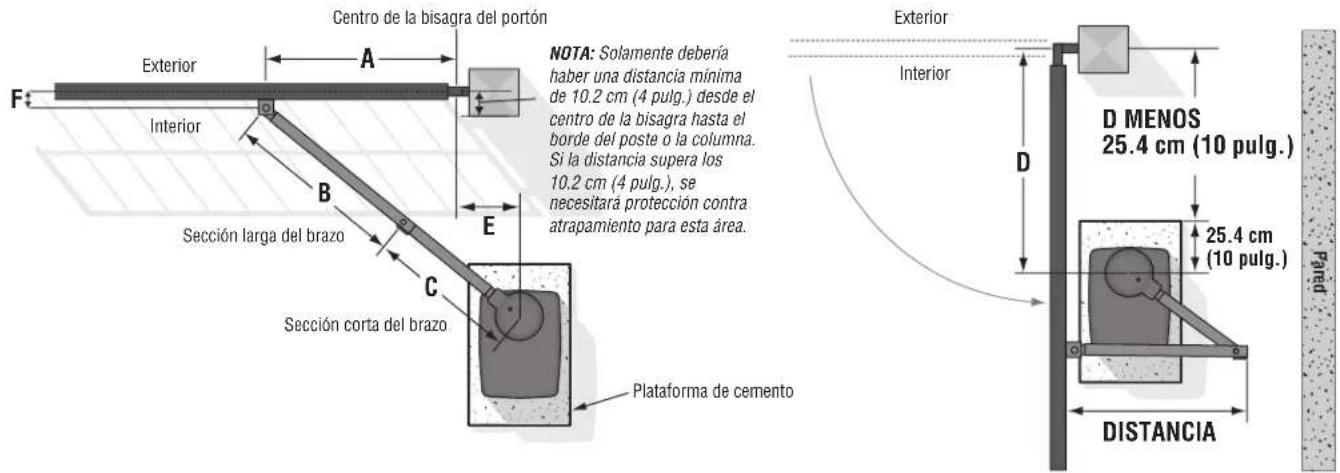

Determine laubicacion de la plataforma de cemento y del operador
Consulte la ilustracion para determinar las medidas y la ubicacion de la plataforma de cemento.
Dimisión (A) a (E) desde el centro de un punto giratorio hasta el centro de othero punto giratorio.
Sugerencia: La dimen snte el port y la palaform de cemto si me 25.4 cm (10 pulg.) mne que la dimen D.
Por ejemplo: D = 106.7cm (42 pulg.), si la dimenacion entre el porton y la plataforma de cemento es de 81.3 cm (32 pulg.).
Tabla LA
Requiere menos espacio entre el portón y la pared.
| LONGITUD DEL PORTON | A B C D | F | DISTANCIA | |||
| 6.71 m (22 pies)1,134 kg (2,500 lb) | 2.24 m (88 pulp.) | 1.58 m (62.5 pulp.) | 1.46 m (57.5 pulp.) | 1.8 m (71 pulp.) | 27.9 cm (11 pulp.) | 7.6 cm (3 pulp.) |
| 6.1 m (20 pies)1,247 kg (2,750 lb) | 2.03 m (80 pulp.) | 1.48 m (58.25 pulp.) | 1.33 m (52.25 pulp.) | 1.66 m (65.5 pulp.) | 27.9 cm (11 pulp.) | 7.6 cm (3 pulp.) |
| 5.49 m (18 pies)1,474 kg (2,750 lb) | 1.83 m (72 pulp.) | 1.35 m (53 pulp.) | 1.19 m (47 pulp.) | 1.49 m (58.5 pulp.) | 27.9 cm (11 pulp.) | 7.6 cm (3 pulp.) |
| 4.88 m (16 pies)1,701 kg (3,750 lb) | 1.63 m (64 pulp.) | 1.23 m (48.25 pulp.) | 1.06 m (41.75 pulp.) | 1.33 m (52.5 pulp.) | 27.9 cm (11 pulp.) | 7.6 cm (3 pulp.) |
| 4.26 m (14 pies)2,041 kg (4,500 lb) | 1.42 m (56 pulp.) | 1.14 m (44.75 pulp.) | 0.95 m (37.25 pulp.) | 1.27 m (50 pulp.) | 27.9 cm (11 pulp.) | 7.6 cm (3 pulp.) |
Requiere mas espacio entre el porton y la pared. Se recomienda en instalaciones adaptadasonde el operador reemplazado no es LiftMaster®
Tabla LB - Require más espacio entre el portón y la pared
| LONGITUD DEL PORTON | A B C D | F DISTANCIA | |||||
| 6.71 m (22 pies)1,134 kg (2,500 lb) | 2.24 m (88 pulp.) | 1.68 m (66.25 pulp.) | 1.45 m (57.25 pulp.) | 1.8 m (71 pulp.) | 38.1 cm (15 pulp.) | 7.6 cm (3 pulp.) | 1.87 m (73.75 pulp.) |
| 6.1 m (20 pies)1,247 kg (2,750 lb) | 2.03 m (80 pulp.) | 1.57 m (61.75 pulp.) | 1.32 m (52 pulp.) | 1.66 m (65.5 pulp.) | 38.1 cm (15 pulp.) | 7.6 cm (3 pulp.) | 1.51 m (59.25 pulp.) |
| 18 pies1,474 kg (2,750 lb) | 1.83 m (72 pulp.) | 1.44 m (56.5 pulp.) | 1.19 m (46.75 pulp.) | 1.49 m (58.5 pulp.) | 38.1 cm (15 pulp.) | 7.6 cm (3 pulp.) | 1.63 m (64 pulp.) |
| 4.88 m (16 pies)1,701 kg (3,750 lb) | 1.63 m (64 pulp.) | 1.31 m (51.75 pulp.) | 1.05 m (41.5 pulp.) | 1.33 m (52.5 pulp.) | 38.1 cm (15 pulp.) | 7.6 cm (3 pulp.) | 1.51 m (59.25 pulp.) |
| 4.26 m (14 pies)2,041 kg (4,500 lb) | 1.42 m (56 pulp.) | 1.23 m (48.25 pulp.) | .94 m (37 pulp.) | 1.27 m (50 pulp.) | 38.1 cm (15 pulp.) | 7.6 cm (3 pulp.) | 1.42 m (55.75 pulp.) |

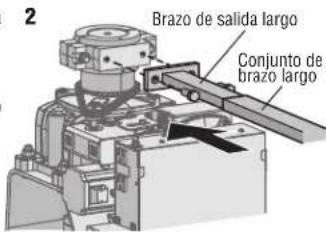

Instalar el brazo长大o
- Retire el brazo de salute existente del operador.
- Conecte el brazo largo al operador usingo el brazo de incluido en el juego.

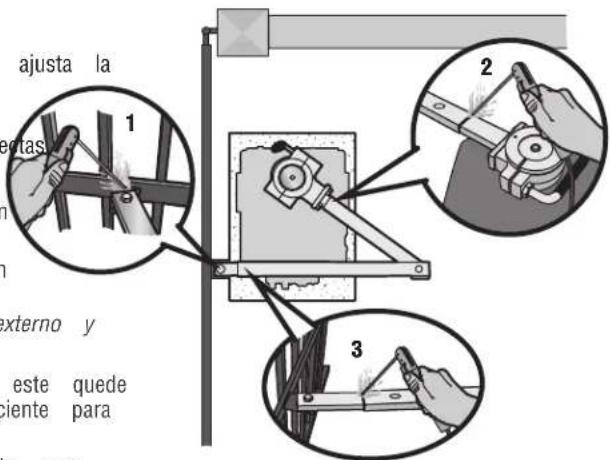

Sujete el brazo del operador
La longitud del brazo se puedaJKLM si fuera你需要. Si ajusta la longitud, asegúrese deJKLM las dos secciones del brazo proporcionalmente. Use una abrazadora para sostener el brazo temporalmente en el lugar cuando determina las medidas correctas.
- Suelde la mensula del porton al porton.
- Suelde la seccionorta del brazo. Soldadura de tapon/boton ranurado superior e inferior.
- Suelde la seccion larga del brazo. Soldadura de tapon/boton ranurado superior e inferior. NOTE: Realice una soldadura completa alrededor del tubo externo y la mensula.

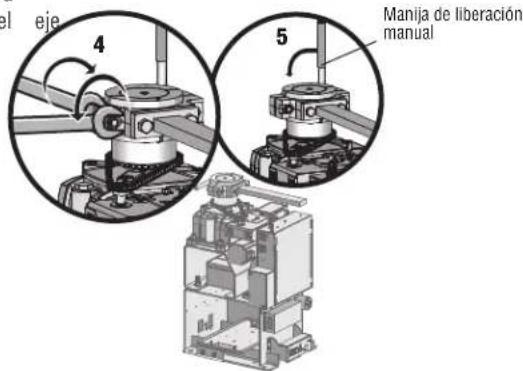

- Ajuste las tuercas del brazo del operador de manera que este quede firmamente acoplado al eje de salute y tengao espacio suficiente para girar (la manija doit estar en una posicion de 90^
- Ajuste la manija empujándola hacía abajo. Realice una prueba para asegurarse de que el brazo del operador no se resbale sobre el de salute.
