Caractéristique	Détails
Type de moniteur	Moniteur UHD
Résolution	3840 x 2160 pixels
Taille de l'écran	86 pouces
Technologie d'affichage	LED
Connectivité	HDMI, DisplayPort, USB
Utilisation recommandée	Bureau, présentation, affichage public
Consommation énergétique	À vérifier selon les spécifications du fabricant
Maintenance	Nettoyage régulier de l'écran, vérification des connexions
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité
Garantie	À vérifier selon le revendeur

FOIRE AUX QUESTIONS - UHD8610PC HITACHI

Comment connecter le moniteur HITACHI UHD8610PC à mon ordinateur ?

Utilisez un câble HDMI pour connecter le port HDMI du moniteur à la sortie HDMI de votre ordinateur. Assurez-vous que le moniteur est allumé et sélectionnez l'entrée HDMI appropriée à l'aide du menu des paramètres.

Que faire si l'écran du moniteur reste noir ?

Vérifiez que le moniteur est correctement alimenté et que le câble d'alimentation est bien branché. Assurez-vous également que le câble de connexion avec l'ordinateur est correctement inséré et que l'ordinateur est allumé.

Comment ajuster la luminosité et le contraste du moniteur ?

Accédez au menu OSD (On-Screen Display) en appuyant sur le bouton 'Menu' de votre moniteur. Naviguez vers les réglages de luminosité et de contraste pour effectuer les ajustements souhaités.

Le moniteur ne détecte pas mon signal vidéo, que faire ?

Vérifiez que la source d'entrée est correctement sélectionnée sur le moniteur. Si vous utilisez un adaptateur, assurez-vous qu'il est compatible. Essayez de redémarrer à la fois le moniteur et l'ordinateur.

Comment réinitialiser le moniteur aux paramètres d'usine ?

Accédez au menu OSD, naviguez vers 'Paramètres' ou 'Réglages' puis sélectionnez l'option 'Réinitialiser' ou 'Réinitialiser aux paramètres d'usine'.

Le moniteur affiche des images floues ou déformées, que faire ?

Vérifiez la résolution de votre ordinateur. Assurez-vous qu'elle est réglée sur la résolution native du moniteur, qui est 3840x2160. Vous pouvez également essayer de changer le câble de connexion.

Comment activer le mode d'économie d'énergie sur le moniteur ?

Accédez au menu OSD, puis recherchez l'option 'Économie d'énergie' ou 'Mode Éco'. Activez cette fonction pour réduire la consommation d'énergie.

Le son du moniteur ne fonctionne pas, que faire ?

Vérifiez que le volume du moniteur est activé et réglé à un niveau audible. Assurez-vous également que le câble audio est correctement connecté si vous utilisez des haut-parleurs externes.

Où puis-je trouver le manuel d'utilisation du moniteur HITACHI UHD8610PC ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de HITACHI dans la section 'Support' ou 'Téléchargements' en recherchant le modèle UHD8610PC.

Comment mettre à jour le firmware du moniteur ?

Visitez le site officiel de HITACHI pour vérifier si des mises à jour du firmware sont disponibles. Suivez les instructions fournies pour télécharger la mise à jour et l'appliquer à votre moniteur.

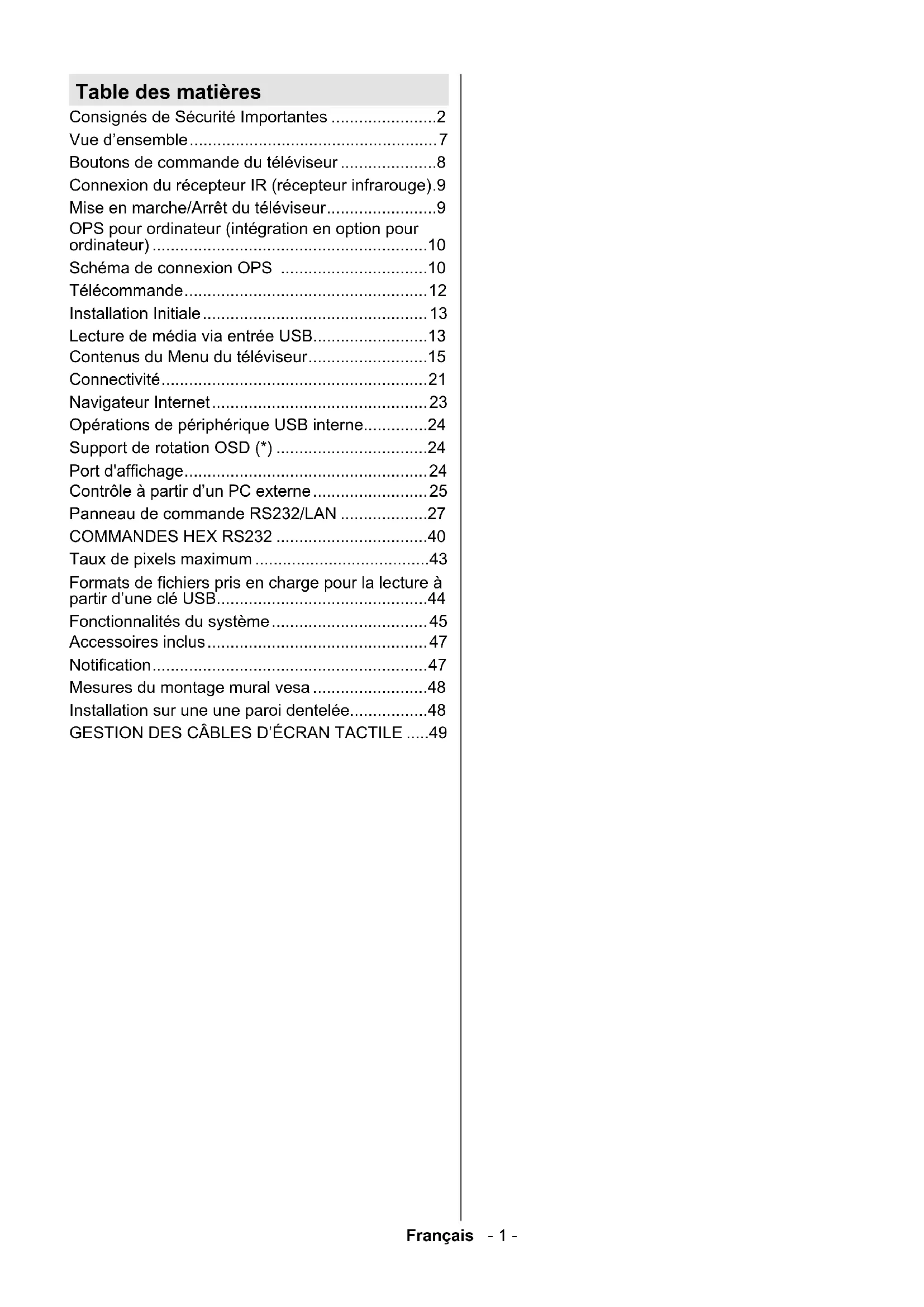

MODE D'EMPLOI UHD8610PC HITACHI

Consignés de Sécurité Importantes 2

Vue d'ensemble 7

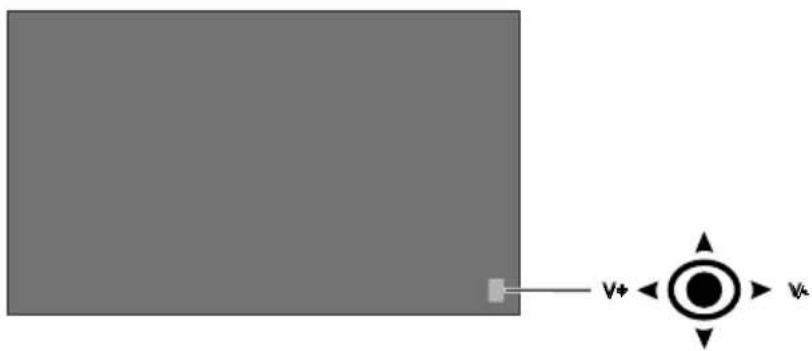

Boutons de commande du téléviseur 8

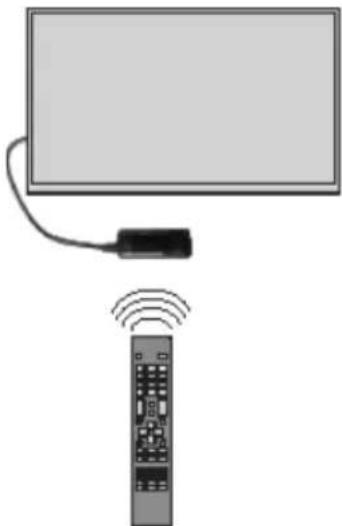

Connexion du récepteur IR (récepteur infrarouge).9

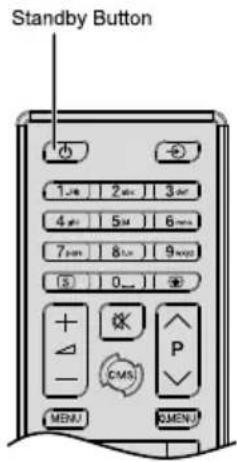

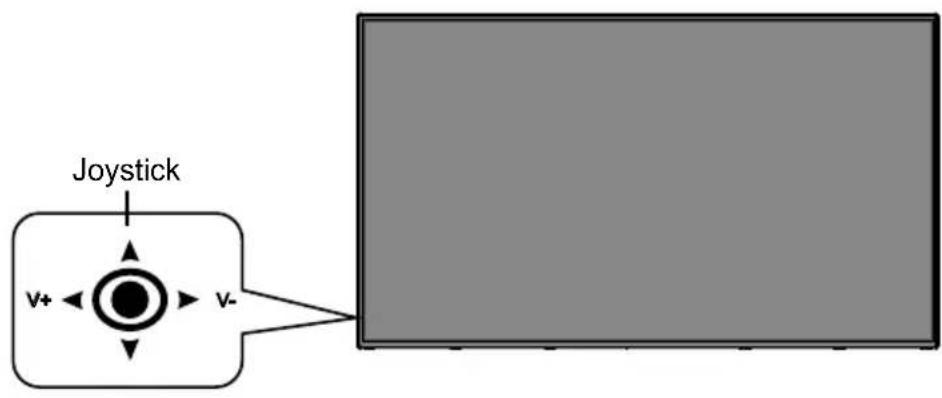

Mise en marche/Arrêt du téléviseur. 9

OPS pour ordinateur (intégration en option pour ordinateur) 10

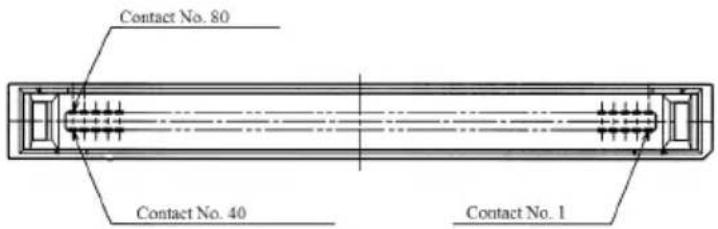

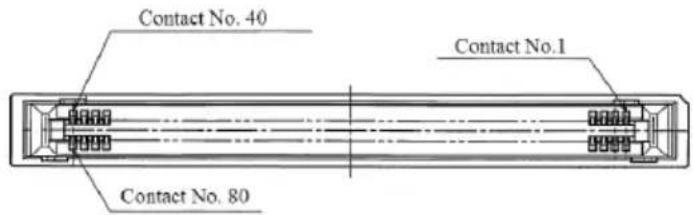

Scheme de connexion OPS 10

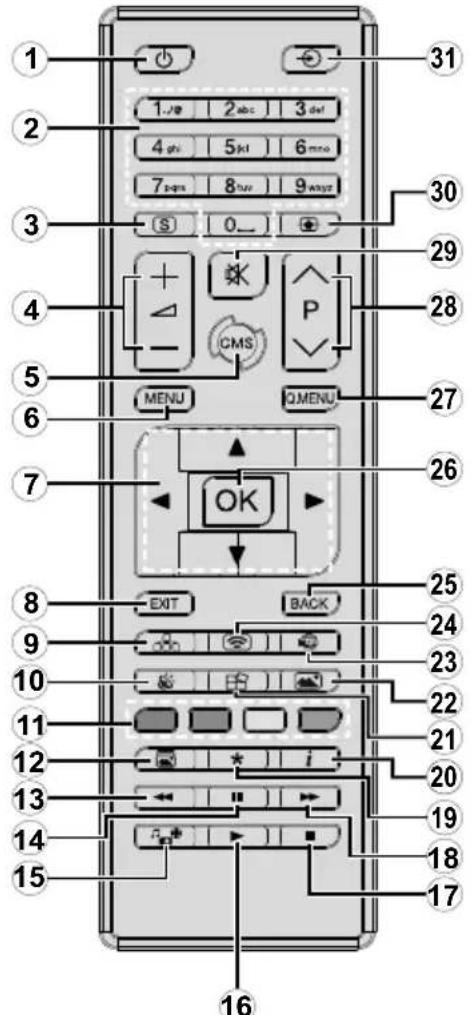

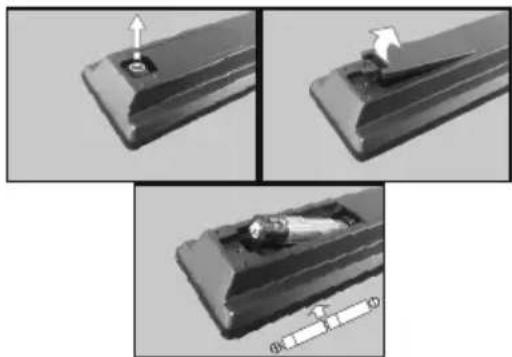

Télécommande. 12

Installation Initiale 13

Lecture de media via entrée USB. 13

Contenus du Menu du téléviseur 15

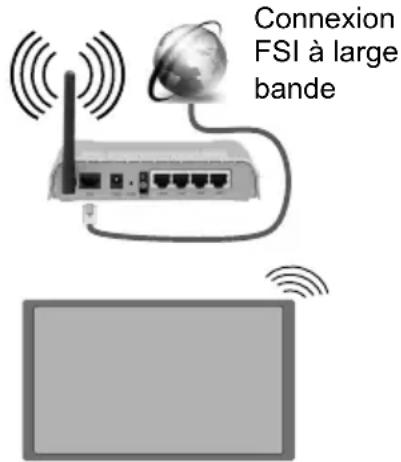

Connectivite 21

Navigateur Internet 23

Opérations de périhérique USB interne. 24

Support de rotation OSD (*) 24

Port d'affichage 24

Contrôle à partir d'un PC externe 25

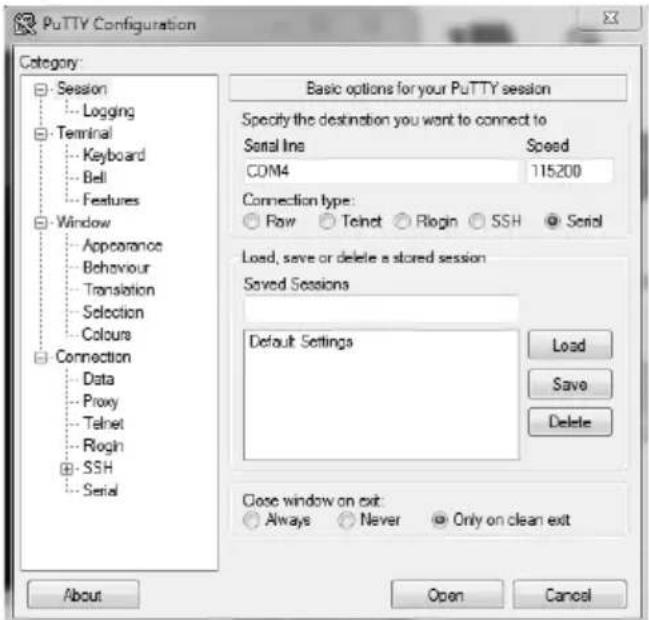

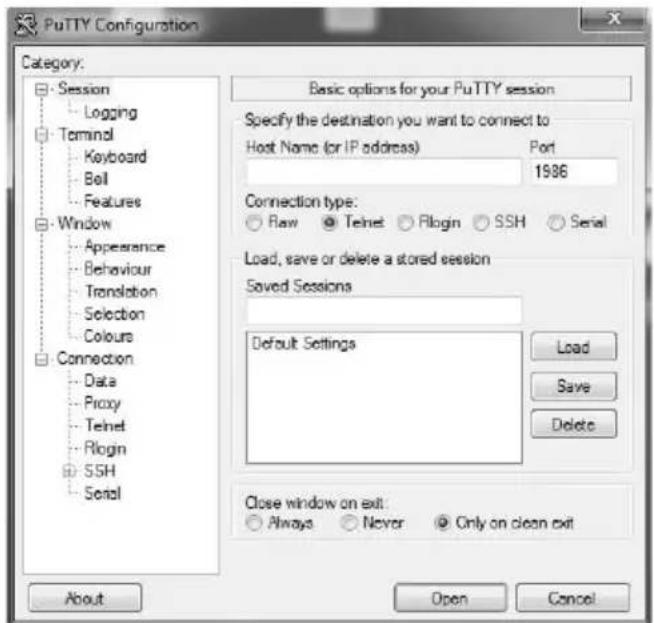

Panneau de commande RS232/LAN 27

COMMANDES HEX RS232 40

Taux de pixels maximum 43

Formats de fichiers pris en charge pour la lecture à partir d'une clé USB. 44

Fonctionnalités du système 45

Accessoires inclus. 47

Notification. 47

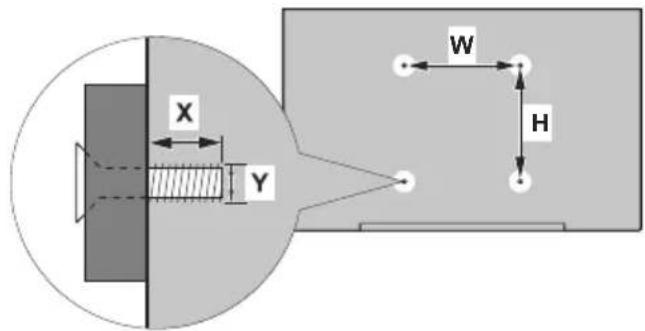

Mesures du montage mural vesa. 48

Installation sur une une paroi dentelée. 48

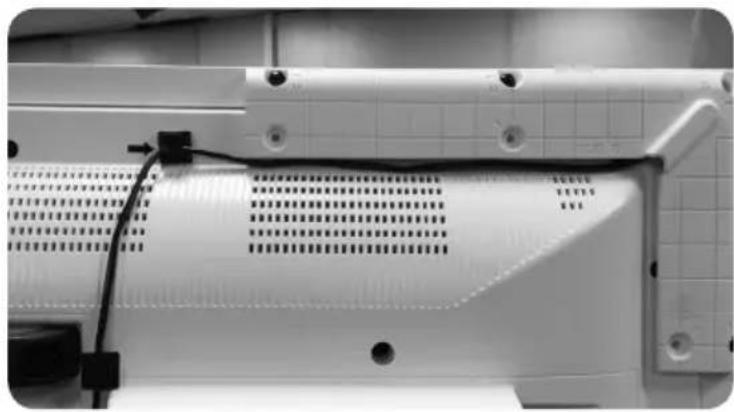

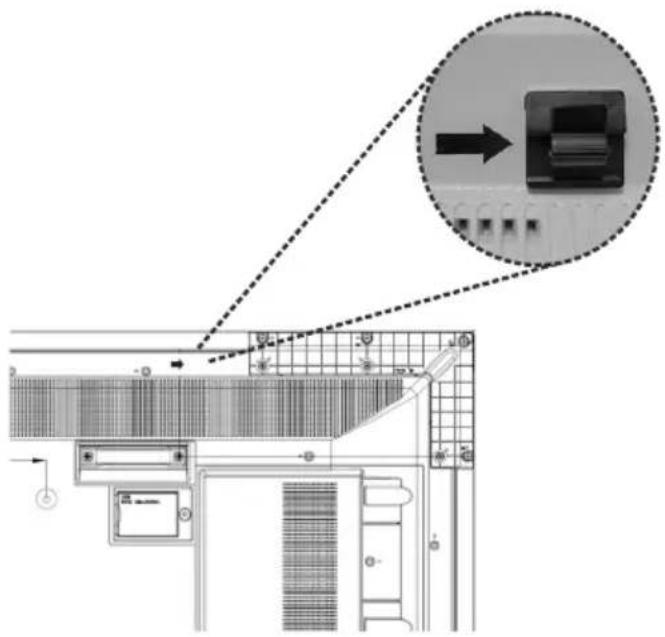

GESTION DES CÂBLES D'ÉCRAN TACTILE ....49

Consignés de Sécurité Importantes

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR

ATTENTION: POUR ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE COUVERCLE (OU L'ARRÊRE). AUCUNE PIECE RÉPARABLE PAR L'UTILISATEUR. VEUILLEZ CONFIER L'ENTRETIEN À UN PERSONNEL QUALIFIÉ.

Lisez intégralement et attentivement ces instructions avant utilisation et conservez-les pour une consultation ultérieure

AVERTISSEMENT: Cet apparéil n'a pas été fabriqué pour être utilisé par des personnes (les enfants inclus) aux capacités physiques, sensorielles ou intellectuelles réduites ou manquant d'expérience et de connaissances à moins d'avoir été encadrées ou formées sur l'utilisation de l' apparéil par une personne responsable de leur sécurité.

• Cet apparéil est destiné à un usage interieur uniquement.
• Utilisez cet apparéil à une altitude inférieure à 2000 mètres au-dessus du niveau de la mer, dans des endroits secs ou des régions ayant un climat modéré ou tropical.
• Veuillez conserver ce manuel pour une utilisation future.
• Débranchez l'appareil avant de le nettoyer. Ne nettoyez pas l'appareil pendant qu'il est en marche. N'utilisez pas de nettoyants en liquide ou en aérosol. Utilisez un chiffon humide pour nettoyer. Si cela est insuffisant, veuillez utiliser des nettoyants pour écran LCD. N'appliquez pas directement l'agent nettoyant sur l'appareil.
• Pour empêcher toute panne, évitez d'utiliser des accessoires non recommends.
• Évitez de placer votre apparéil pres des lavabos, des éviers, des cuvettes d'eau et des piscines, etc.
• N'exposez pas l'appareil à des gouttes ou des éclaboussures de liquide et ne posez pas d'objets contenant du liquide tels que les vases, les tasses, etc. sur ou au-dessus de l'appareil (par exemple sur les étagères au-dessus de l'appareil).

• Gardez au moins 5 cm d'espace libre entre l'appareil et les murs ou meubles pour une ventilation suffisante.

• Cet apparéil ne peut être mis en marche qu'avac la source d'alimentation indiquée sur sa plaque signalétique. Pour plus de renseignements, contactez votre fournisseur.

• Par mesure de sécurité, l'appareil est livré avec une fiche de mise à la terre à trois fils. Par mesure de sécurité, n'effectuez aucun changement sur la fiche de mise à la terre. Utilisez toujours une prise secteur mise à la terre pour ce produit.
• Veuillez prévoir une fiche et une prise pour l'alimentation nécessaire à l'appareil.
• Veuillez placer l'appareil dans une position qui lui permette de fonctionner sans affecter les fils électriques.
• Conformez-vous aux averissements et consignes indiqués sur l'appareil.
• Respectez les consignes à l'écran afin d'utiliser les fonctions y relatives.
• Pour éviter les risques d'incendie ou d'électrocution, n'utilise pas abusivement les fiches et les rallonges. N'ouvre pas le couvercle du moniteur pour effectuer vous-même l'entretien. Si un service agréé ne satisfait pas aux besoin d'entretien requis, une tension dangereuse ou d'autres risques pourrait survenir.
• Si vous n'utilise pas l'appareil pendant longtemps, débranchez le cordon d'alimentation de l'alimentation secteur.
• Placez l'appareil dans un endroit bien aéré, à l'abri de la lumière vivie, de la chaleur excessive et de l'humidité.
• Conservez l'appareil à une température comprise entre 0^ et 40^ . Dans le cas contraire, l'appareil va subir des dommages de façon permanente.
• Branchez l'appareil à une prise reliée à la terre. Utilisez toujours le cordon d'alimentation mis à la terre fourni avec l'appareil. Le fabricant n'est pas responsable de tout dommage causé par une utilisation à découvert.
  Assurez-vous que la prise de courant est installée pres de l'equipement et qu'elle est facilement accessible.
• N'entrez pas en contact direct avec les parties du produit ayant chauffé pendant de longues périodes. Il pourrait en résultat des brûlures à basse température.
• Le panneau LCD utilisé dans cet apparéil est en verre. Il peut donc se briser si l' apparéil tombe ou s'il subit un choc. Veillez à ne pas vous blesser avec les éclats de verre si le panneau LCD vient à se briser.
• L'utilisation du moniteur ne doit pas entraîner des risques mortels ou des dangers qui pouraient provoquer directement la mort, des blessures sur le personnel, des dommages physiques séveres

ou d'autres destructions, y compris dans le contrôle des réactions nucleaires dans les installations nucleaires, dans le système Médical de réanimation, et dans le contrôle de lancement des missiles des systèmes d'arme.

• N'exposez pas l'appareil à la lumière directe du soleil ou n'y placez/dirigez pas des flammes nues telles que les bougies allumées au-dessus ou à proximité.
• Ne placez pas des sources de chaleur telles que les chauffages electriques, les radiateurs, etc. à proximé de l'appareil.
• Pour éviter tout risque de chocolélectrique, dans des conditions climatiques extrêmes comme les orages ou la foudre, débranchez l'appareil du secteur.
• Ne touchez pas à d'autres commandes que celles décrites dans les consignes. Un réglage incorrect des commandes qui ne sont pas indiquées dans les instructions peut provoquer des dommages qui demanderont par la suite un travail intensif au technicien qualifié.
• Évitez de secouer l'appareil. Assurez-vous qu'il est placé dans une position stable.
• Ne jetez pas ou ne laissez pas tomber des objets sur votre apparéil.
• Évitez de frottier tout objet tranchant sur l'écran ou sur toute autre surface de l'appareil.
• Ne pas conserver votre apparéil dans un endroit humide.
• Évitez de conserver votre apparéil dans un environnement très froid.
• Évitez de conserver votre apparéil dans un environnement très chaud.
• Ne posez pas l'appareil à même le sol et sur des surfaces inclinées.
• Pour éviter des risques de suffocation, tenez les sacs plastiques hors de la portée des bébés, enfants et des animaux domestiques.

Orifices d'aération de l'appareil

Des orifices d'aération sont conçus pour permettre à l'appareil de fonctionner constamment tout en empêchant sa surchauffe. N'obstruez enaucun cas ces orifices. Pour la même raison, evitez d'insteller l'appareil sur des lits, sur des canapés, sur des tapis ou sur toute autre surfacesemblable.

N'introduisez jamais d'objets par les orifices de cet apparéil. Un courant haute tension circule dans l' apparéil. Le fait d'introduire des objets dans les orifices de l' apparéil peut causeur un choc électrique, un court-circuit des pieces internes et/ou un incendie. Pour la même raison, ne renversez pas d'eau ou de liquide sur le produit.

Réparation

Sauf disposition expresse écrite par le département technique du fabricant sur une exécution de base de l'appareil, évitez de réparer vous-même votre apparéil. Autrement, votre garantie peut être suspendue et vous mettrez en périt leur santé ou votre apparéil. Consultez le service compétent dans le domaine, le cas échéant.

Lorsque le cable est use ou endommagé.
- Si l'appareil est tombé ou le chassin a été endommagé.
- Si les performances de l'appareil ont changé ou si des réparations y sont nécessaires.
- Lorsqu'un liquide a ete renversé sur le produit ou lorsque les objets sont tombes dans l'appareil.
Lorsque l'appareil a ete exposé à la pluie ou a l'eau.
Lorsque l'appareil ne fonctionne pas conformément aux consignes.

Pièces de rechange

Si des pieces de rechange sont nécessaires, assurez-vous que le technicien utilise des pieces recommandées par le fabricant, ou ayant les mêmes caractéristiques et performances que les pieces d'origine. L'utilisation des pieces non autorisées peut causeur un incendie, un choc électrique et/ou d'autres dangers.

Contrôle de sécurité

Après un travail d'entretien ou de réparation, demandez au technicien de procéder à un contrôle de sécurité pour vérifier si l'appareil est en bonne condition de marche.

Montage mural

Lors d'un montage sur un mur, veillez à ce que l'appareil soit installé selon la méthode recommendée par le fabricant.

• Lisez les instructions avant de monter votre apparéil au mur.
• Le kit de fixation murale est en option. Vous pouvez vous en procurer chez votre vendeur local, s'il n'est pas fourni avec votre apparéil.
• N'installez pas l'appareil au plafond ou sur un mur incliné.
• Utilisez les vis de fixation murale et autres accessoires recommends.
• Serrez fermement les vis de fixation murale pour éviter la chute de l'appareil. Ne serrez pas trop les vis.

Cordon d'alimentation

• Le cordon d'alimentation est utilisé comme un dispositif de coupure de l'appareil, raison pour laquelle elle doit être en bon état de marche. Lorsque

vous ne débranchez pas l'appareil du secteur, il continue d'absorber de l'énergie que soit son état même s'il est en mode Veille ou étéint.

• Utilisez uniquement le cordon d'alimentation fourni avec le moniteur.
• Évitez d'endommager le cordon d'alimentation, d'y placer des objets lourds, de l'étirer, de trop le plier ou de marcher dessus. En outre, n'utilise pas de rallonge. Les dommages causés au cordon peuvent entrainer un incendie ou un choc électrique.
• Lorsque vous débranchez l'appareil, tirez toujours directement sur la fiche. Ne tirez pas sur le cordon pour débrancher l'appareil.
• N'utilise pas le cordon d'alimentation avec une prise d'alimentation. L'utilisation d'une rallonge peut causeur un incendie du à la surchauffe.
• Ne retirez/n'insérez pas la fiche d'alimentation avec les mains mouillées. Sinon cela peut cause un choc électrique.
• Débranche le cordon d'alimentation lorsqu'vous ne vous en servez pas pendant une période prolongée.
• N'essayez pas de réparer de vous-même le cordon d'alimentation lorsqu'il est brisé ou présente un dysfonctionnement. Lorsqu'il est endommagé, faites-le remplacer par un personnel qualifié.

Pour la sécurité des enfants en particulier

• Ne laissez pas les enfants grimper sur ou jouer avec le moniteur.
• Ne placez pas le moniteur sur un meuble qui peut facilement servir d'escalier.
• Rappelez-vous que les enfants sont enthousiastes, lorsqu'ils regardent un programme, rundout sur un moniteur « plus grand que nature ». Assurez-vous de placer ou d'installer le moniteur dans un endroit où il ne pourrait pas'être pousse, tiré ou renversé.
  Assurez-vous de ranger tous les cordons ou les cables connectés au moniteur, de sorte qu'ils ne puissant pas etre tirés ou touches par des enfants curieux.

Connexions

Assurez-vous d'eteindre l'interrupteur principal et de débrancher la fiche de la prise de courant avant de brancher/débrancher les cables. Lisez également la section Equipements à connecter contenue dans le manuel.

Assurez-vous de ne pas confondre les terminaux d'entrée et de sortie lors du raccordement des cables. L'inversion accidentelle des cables connectés aux terminaux d'entrée et de sortie peut cause des dysfonctionnements ainsi que d'autres problèmes.

Positionnement

Si un moniteur place sur un emplacement instable ou incliné, cela peut être dangereux en raison des risques de chute qu'il présente. De nombreuses blessures, touchant en particulier les enfants, peuvent être évitees enPNANTquelques precautions simples:

• Utilisez les dispositifs de fixation tels que les supports muraux recommendés ou fournis par le fabricant
• Sensibilisez les enfants sur les dangers qu'ils courent s'ils grimpent sur le meuble pour atteindre le moniteur ou ses commandes. Si votre apparéil actuel est maintainu et déplace, les mêmes mesures citées plus haut doivent être appliquées.

Transport et livraison

• Conservez votre apparéil dans son emballage d'origine afin de protégger ses accessoires contre tout dommage lors du transport et de la livraison.
• Maintenez l'appareil dans une position normale lors du transport.
• Évitez de laisser tomber l'appareil pendant le transport et protégez-le contre les chocs.
• Les dommages et les défaillances qui se produit pendant le transport après la livraison de l'appareil au client ne sont pas couverts par la garantie.
• Le transport, l'installation, la réparation et l'entretien de l'appareil doivent être effectuels par personnel technique qualifié.

Utilisation prévue

• Ce produit est concu pour être utilisé dans des endroits publics tels que les écoles, les bureaux, les théâtres, les lieux de culte. Par ailleurs, il est destiné à un usage domestique et à un usage général similaire.
• L'appareil convient uniquement à une connexion des prises secteur à usage commercial. Ne connectez pas les prises secteur à usage industriel de l'appareil.

Mauvaise utilisation prévisible et utilisation incorrecte

• Pour les apparèils destinés à être utilisés dans des vehicules, des navires ou des avions ou à des altitudes supérieures à 2000m au-dessus du niveau de la mer, pour une utilisation en plein air ou en général pour une application autre que cette mentionnée dans le manuel d'utilisation, des exigences supplémentaires peuvent être nécessaires.

Avertissement

Cet apparéil est un produit de classe A. Lorsqu'il est utilisé dans un environnement domestique, il peut cause des interférences radio. L'utilisateur devra donc prendre des mesures nécessaires pour se prémunir contre elles.

CONSIGNES DE SECURITÉ POUR PILES

Utilisées correctement, les piles domestiques constituent une source fiable d'énergie portative. Des problèmes peuvent survenir si elles sont utilisées de façon inappropriée entrainant ainsi uneuite ou, dans des cas extrêmes, un incendie ou une explosion.

Les consignes d'utilisation sécurisée des piles suivantes permettront, si vous les respectez, d'éviter de tels risques.

• Assurez-vous d'insérer correctement les piles, tout en respectant les signes plus et moins indiqués sur la pile et l'appareil. Des piles mal placees peuvent fuir ou, dans des cas extrêmes, provoquer un incendie ou une explosion.
• Remplacez le jeu de piles à la fois. En le faisant, assurez-vous de ne pas mélanger les piles usagées

avec les nouvelles ou des piles de types différents. Les piles pourraient fui r ou, dans des cas extrimes, provoquer un incendie ou une explosion.

• Conservez les piles inutilisées dans leur emballage d'origine et loin des objets métalliques, car ceux-ci pouraient provoquer un court-circuit, qui pourrait provoquer une fuite ou, dans des cas extrêmes, un incendie ou une explosion.
• Retirez toutes les piles (y compris les usages) d'un apparéil que vous n'allyez pas utiliser pendant une longue période. Dans le cas contraire, les piles pourrait fuiir ou endommager l' apparéil.
• N'exposez pas les piles à une chaleur excessive telle que celle du soleil, du feu ou autre.
• Ne vous débarrassez pas des piles en les jotant au feu ou avec des matières dangereuses ou inflammables. Elles pourraient exploser. Veuillez faire recycler les piles usées. Ne les mettez pas au rebut avec les autres ordures menagères.
• N'essayez jamais de recharger des piles ordinaires, ni à l'aide d'un chargeur, ni en leur appliquant de la chaleur. Elles pourraient fuir, provoquer un incendie, voir explodeer. Il existe des piles rechargeables explicitementétiquétées comme tel.
• Surveillance donc les enfants lorsqu'ils remplacent eux-memes les piles afin de vous assurer qu'ils observent ces consignes.
• N'avalez pas la pile. Les produits chimiques y contenus pourraient vous brûler.
• Ce produit ou les accessoires fournis avec celui-ci pouraient contir une pile bouton. L'ingestion d'une pile bouton peut causeer non seulement de sévères brûlures internes en seulement 2 heures, mais aussi le décès.
• Rappelez-vous que les pilesbouton telles que celles utilisées dans certaines protheses auditives, dans certains jouets et dans d'autres apparèils peuvent facilement être avalees par de jeunes enfants, et cela peut leur être préjudiciable.
• Gardez les nouvelles et anciennes piles hors de portée des enfants.
  Assurez-vous que les compartments à piles sont correctement fermés. Si le compartment à piles ne se ferme pas correctement, arrêtez d'utiliser le produit et tenez-le hors de la portée des enfants.
• Si vous pensez que des piles ont ete avalees ou logees n'importe ou a l'intérieur du corps, consultez de toute urgence un medecin.
• Si le liquide provenant d'une pile qui fuit touche votre peu ou vos habits, rincez immédiatement et complètement les parties touchées. Si un œil est touché, faites immédiatement un bain d'œil只不过 que de le frottier et cherchez immédiatement un traitement Médical. Le liquide provenant de la fuite

d'une pile qui atteint votreœil ou vos habits peut causer une irritation de la peau ou des dommages à votreœil.

ATTENTION

RISQUE D'EXPLOSION EN CAS DE REMPLACEMENT DES PILES PAR UN TYPE INAPPROPRIÉ. METTEZ AU REBUT LES PILES USÉES CONFORMÉMENT À LA RÉGLEMENTATION LOCALE.

Symboles sur le produit

Les symboles suivants sont utilisés sur le produit pour marquer les instructions relatives aux restrictions, aux précautions et à la sécurité. Chaque explication se rapporte uniquement à l'endetroit du produit portant le symbole correspondant. Veuillez en tener compte pour des raisons de sécurité.

Équipment de classe II: Cet apparéil, de par sa conception, ne nécessite pas de branchement sécurisé à un système électrique de à la terre.

de mise à la terre.

Équipement de classe II avec mise à la terre fonctionnelle: Cet apparéil, de par sa conception, ne nécessite pas de branchement

sécurisé à un système électrique de mise à la terre. Le système de mise à la terre est utilisé pour des besoin fonctionnels.

Raccordement à une terre de protection : La borne marquee est destinée au branchement du conducteur de terre de protection associée, glage d'alimentation.

Borne dangereuse sous tension: Les bornes marquées, dans des conditions normales d'utilisation, sont dangereuses lorsqu'elles sont tension.

Mise en garde, voir instructions d'utilisation : Les zones marquées contiennent des piles en forme de bouton ou e de monnaie replacables par l'utilisateur.

Aucun dysfonctionnement resultant du réglage inapproprié par le client de l'un des logiciels, y compris le système d'exploitation n'est couvert par la garantie.

En fonction du modele que vous achetez, l'aspect du produit peut différer des images utilisées dans ce manuel.

Vued'ensemble

Avant

1. Panneau LCD

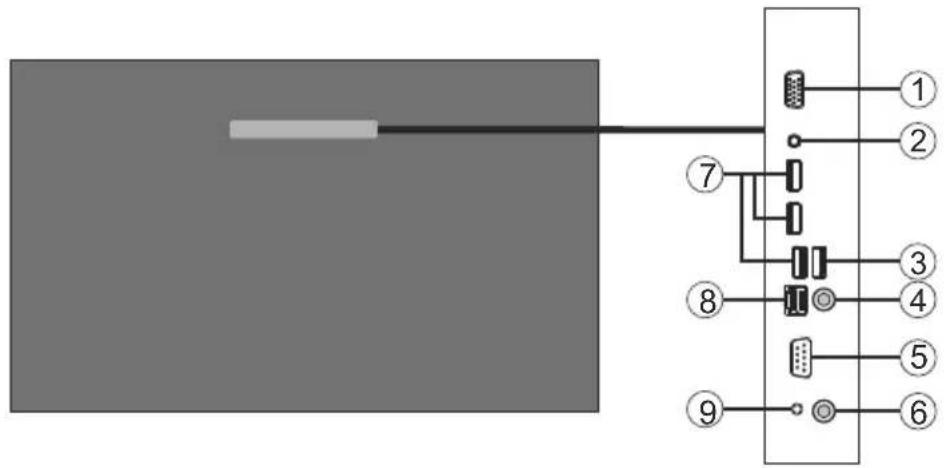

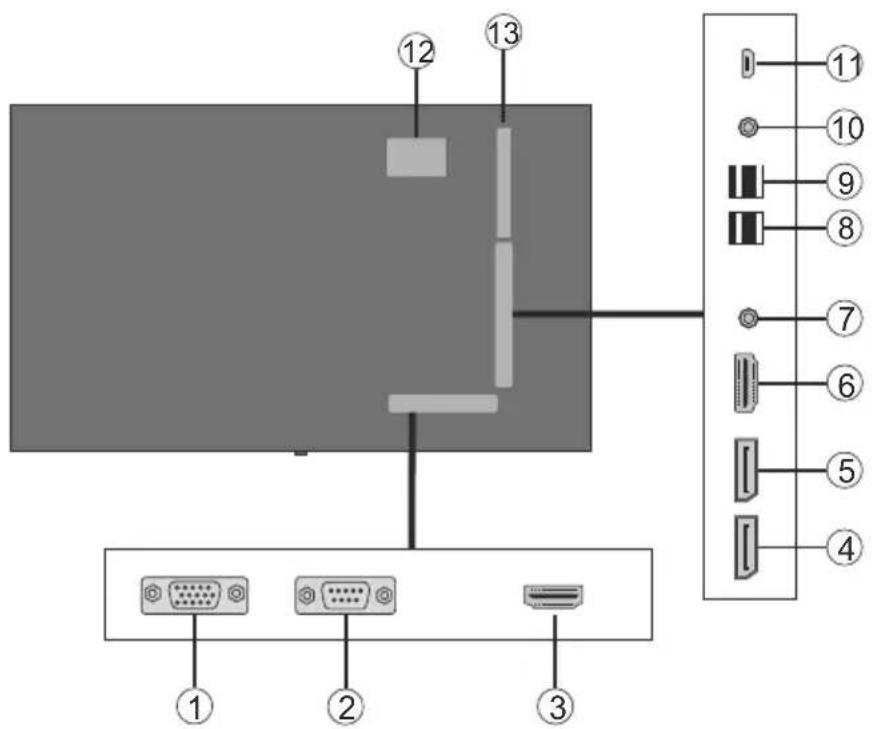

Arrière (1)

1. VGA
2. RS232
   3.HDMI1
3. Port écran d'entrée
4. Port écran de sortie
5. Casque
6. USB (2.0)
7. USB (3.0)
8. Entre IR
   10.HDMI2
9. Port micro USB pour le mode tactile avec ordinateur externe
10. Panneau couvert pour cable USB de superposition
11. Slot de connexion pour module de PC (OPS)

1.Sortie audio
2. Entre Audio
3. Ethernet
4. RJ12 (réservé à un usage militaire)
5. Entre Video
6. YPbPr
7.Sortie coaxiale SPDIF

Boutons de commande du téléviseur

Pour allumer le téléviseur: Appuyez sur le bouton central de la manette: l'écran s'allume, et maintenez ce bouton enforcé jusqu'à ce que le voyant LED ROUGE du récepteur infrarouge s'éteigne.

Pour eteindre le téléviseur: Appuyez au centre du bouton joystick et maintenez-le enforcé pendant quelques secondes, le téléviseur passae alors en mode veille.

Pour modifier la source: Appuyez au centre du bouton joystick pour faire apparaitre la liste de sources à l'écran. Faites défilier les sources disponibles en appuyant sur le bouton joystick Haut ou Bas.

Pour régler le volume : Augmentez le volume en appuyant sur le bouton joystick vers la droite. Diminuez le volume en appuyant sur le bouton joystick vers la gauche.

Connexion du récepteur IR (récepteur infrarouge)

Connectez le récepteur IR fourni à l'entrée IR du téléviseur avant de brancher le téléviseur sur l'alimentation secteur Placez le récepteur IR pres de votre télécommande. Pointez simplement la télécommande sur le récepteur IR qui transmettra le signal de commande au téléviseur. Pour des performances optimales, placez le récepteur sous le logo Hitachi dans le centre inférieur de la lunette.

Mise en marche/Arrêt du téléviseur

Appuyez sur le bouton Standby de la télécommande ou appuyez longuement sur la manette à l'arrière de l'écran pour le faire passer du mode veille au mode marche ou inversement.

Voyant DEL de statut État du moniteur
DEL d'alimentation éteint Power on
DEL d'alimentation allumé Mise hors tension (Mode Veille)
Clignotement duvoyant DEL d'alimentation (lent)	Planificateur actif
Clignotement duvoyant DEL d'alimentation (rapide)	Mise sous / hors tension et mise à jour du logiciel

OPS pour ordinateur (intégration en option pour ordinateur)

Déconnectez l'écran de l'alimentation avant de brancher ou de débrancher l'OPS. Le non-respect de cette consigne pourrait endommager l'OPS et/ou l'écran.

L'Open Pluggable Specification (OPS) est une architecture système standardisée entre les écrans et les lecteurs de fichiers multimédias. Il peut être basé sur une structure x86 ou ARM Ce panneau est compatible avec les deux structures. Les dimensions d'OPS sont standards (180 mm x 119 mm x 30 mm)

Laterale

1. VGA
2. Microphone / Casque (prise de 3,5 mm)
3. Port USB 2.0
4. Connecteur antenna WiFi
   5.RS232
5. Connecteur antenna WiFi
6. 3 x ports USB 3.0
   8.RJ45 10/100/1 000 Mbps Ethernet
7. Bouton Marche/Arrét

Ports USB 2.0 / USB 3.0

Utilisez un cable USB disponible pour le transfert bidirectionnel des données.

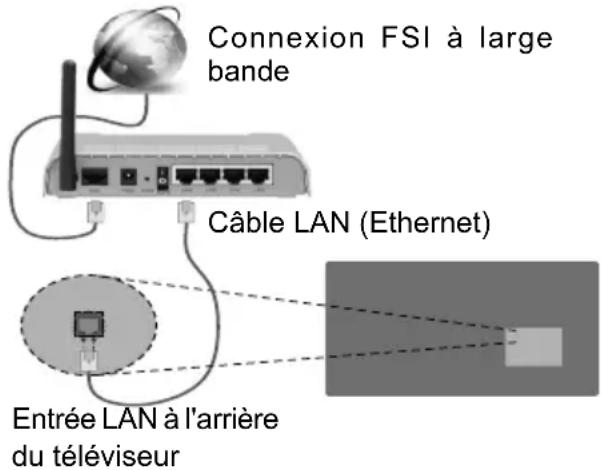

Terminal/Ethernet LAN

Utilisez un cable Ethernet disponible pour vous connecter au réseau local (LAN).

Bornes de microphone et de casque

Utilisez une borne de casque pour écouter les fichiers audio stéreo.

Utilizez une borne de microphone pour enregistrer les fichiers audio.

Antenne Wi-Fi

Connectez une antennene sans fil à ce connecteur.

Scheme de connexion OPS

Le schéma de connexion renvoie aux PC OPS équipés de proceseurs Intel et ARM. Les PC OPS possèdent une interface de connexion standard OPS à 80 broches. L'interconnexion des PC OPS Intel/ARM et un autre tableau (c'est-à-dire tableau d'amarrage, tableau de contrôle ou tableau principal, etc.) sont fournis par des connecteurs de fiche et de réceptacle JAE TX24/TX25

Gauge: Connecteur enchachieable pour PC OPS (p/n : TX25-80P)

Droite: Connecteur du réceptacle (p/n: TX24-80P)

Connecteur enchachieble pour PC OPS / Brochage TX25

Connecteur du réceptacle / Brochage TX24

Télécommande

Insertion des piles dans la télécommande

Retirez au préalable la vis qui fixe le couvercle du组成部分 des piles sur le côte arrêté de la télécommande. Soulevez delicatement le couvercle. Insérez deux piles AAA. Assurez-vous que les signes (+) et (-) correspondent (respectez la polarité). Replacez le couvercle. Vissez à nouveau le couvercle.

1. Veille: Met le téléviseur sous / hors tension

2. Boutons numériques : Introduisez un chiffre ou une dette dans l'écran de la case de saisie.

3. Signalisation : Affiche le menu Paramétres de signalisation.

4. Volume +/- : sert à augmenter ou à réduire le volume

5. CMS : Ouvre l'URL de démarrage prédéfini (dans le menu Paramétres de signalisation>Options de liaison). Appuyez sur ce bouton et maintenez-le enforcé pendant 3 secondes pour ouvrir l'URL des paramétres prédéfinis (dans le menu Paramétres de signalisation>Options de liaison).

6. Menu : affiche le menu principal.

7. Boutons de direction : permettent de naviguer dans les menus, le contenu, etc.

8. Quitter : ferme et quitte les menus affichés ou returné à l'écran précédent.

9. Réseau: Affiche le menu Paramétres réseau/Internet.

10. Audio: affiche le menu Paramétres audio.

11. Boutons de Couleur: Le bouton bleu permet également d'etreindre l'écran.

12. Mode Image : permet de naviguer entre les modes image.

13. Retour rapide: lecture rapide en arrêté des medias comme les films.

14. Pause: suspend la lecture du media en cours.

15. Navigateur multimédia : affiche l'écran de navigation média.

16. Lecture : démarre la lecture du média sélectionné.

17. Arrêter : suspend définitivement la lecture du média en cours.

18. Avance rapide: permet d'avancer la lecture des fichiers multimédia comme les films

19. Aucune fonction

20. Info: affiche les informations concernant le contenu sur écran

21. Mur video: Affiche le menu Paramétres du mur video.

22. Image: Affiche le menu Paramétres d'image.

23. Internet: Ouvre la page initiale d'ouverture du navigateur prédéfinie (dans le menu Paramétres de signalisation>Options de liaison).

24. Affichage sans fil : ouvre l'écran de connexion de l'affichage sans fil.

25. Précédent/Retour: returne à l'écran précepted.

26. OK: confirme les sélections de l'utilisateur.

27. Menu Rapide : affiche une liste de menus pour accès rapide.

28. Aucune fonction

29. Muet: réduit complètement le volume du téléviseur.

30. Écran : modifie le format de l'image.

31. Source : affiche toutes les sources de contenu disponibles.

*Les boutons 13 à 18 sont utilisés uniquement pour la lecture de fichiers multimédia à partir d'une clé USB.

Installation Initiale

Lorsque le téléviseur est mis en marche pour la première fois, le menu de selection de la langue apparait. Sélectionnez la langue désirée et appuyez sur OK.

À l'écran suivant, définisse la préférence de pays et appuyez sur OK pour continuer.

À ce niveau, vous serez invite à définir et à confirmer un code PIN. Les options de certains Pays ne permettent pas de définir le code PIN à 0000. Dans ce cas, entrez une autre combinaison à 4 chiffres. Vous doivent le saisir si l'on vous demande de le faire pour toute opération dans le menu plus tard.

Le menu Paramétres de signalisation s'affiche par la suite. Vous pouvez configurer les options Réglage de l'ID, Orientation OSD, Mise à jour automatique du logiciel à l'aide de ce menu. Les options Nom du modele, Numéro de série et Version du logiciel servent uniquement à titre informatif. Elles sont grisées et ne peuvent être selectionnées. Reportez-vous à la section intitulée Contenu du menu Paramètre de signalisation pour plus d'informations sur les options de ce menu. Lorsque ce menu s'affiche à l'écran, vous pouvez copier les fichiers de base de données à partir d'un périhérique USB connecté sur l'affichage en appuyant sur le bouton jaune. Vous pouvez également enregistrer les données d'informations sur le modele du téléviseur sur un périhérique USB connecté en appuyant sur le bouton Bleu. Une fois le paramétrage terminé, appuyez sur OK pour continuer.

À l'écran suivant, le menu Paramétres réseau/Internet s'affiche. Veuillez vous reférer à la section Connectivité pour configurer une connexion avec ou sans fil. ÀpRES avoir terminé la configuration, appuyez sur le bouton OK pour continuer. Pour sauter l'étape suivante sans aucune action, appuyez sur le bouton Avance Rapide de la télécommande.

L'installation initiale est terminée.

Pour repeter ce processus et reinitialiser les paramétres du téléviseur aux valeurs par défaut, entrez dans le menu Paramétres de signalisation, Sélectionnez Installation initiale et appuyez sur OK. Vous serez invite à saisir le code PIN que vous avez précédemment défin au cours de l'installation initiale. Si vous entrez le code PIN correct, un message de confirmation s'affiche, vous demandant si vous souhaitez supprimer tous les paramétres et réinitialiser le téléviseur. Sélectionnez Oui et appuyez sur OK pour confirmer.

Remarque: Évitez d'éteindre le téléviseur lors de la Première Installation. Veuillez notes que certaines options ne seront pas disponibles, selon le choix du pays.

Lecture de media via entrée USB

Remarque: En cas d'insertion d'un périphérique USB interne et externe, le lecteur multimédia utilise uniquement le périphérique externe.

Vou puez connecter des disques durs externes de 2,5 et 3,5 pouces (disques durs avec cable d'alimentation exter) ou une carte memoire USB a votre téléviseur via ses entrées USB.

IMPORTANT: Sauvegardez les fichiers sur vos péripériques de stockage avant de les raccarder au téléviseur. Veuillez remarquer que la responsabilité du fabricant ne saurait être engagée en cas de dommage de fichier ou de perte de données. Certains types de péripériques USB (à l'exemple des lecteurs MP3) ou des lecteurs de disque dur/cartes mémoires USB peuvent être incompatibles avec le téléviseur. Le téléviseur prend en charge le formatage des disques NTFS et FAT32. (Voir page 37 pour la liste des types de fichiers pris en charge.)

Patientez un moment avant de brancher ou de débrancher l'appareil, car la lecture des fichiers peut être inachevée. Le cas échéant, cela peut physiquement endommager le lecteur USB et le périphérique USB lui-même. Ne déconnectez pas votre périphérique USB au cours de la lecture d'un fichier.

VoussupportezutiliserlesconcentrateursUSBavec l'entrée USB du téléviseur.Les concentrateurs USB qui sont Equipes l'alimentation externe sont recommends dans ce cas.

Nous vous recommendons d'utiliser directement le(s) entrée(s) USB du téléviseur, si vous désirez connecter un disque dur USB.

Remarque: Lors de la lecture des fichiers d'image, le menu Navigateur multimédia peut uniquement afficher 1000 fichiers image sauvégardés sur le périphérique USB connecté.

Menu Navigateur multimédia

Vous pouze dire les fichiers de photo, de musique, et de film stockés sur un disque USB en connectant ce dernier à votre écran de télévision. Connectez un disque USB à l'une des entrées USB situées sur le côte de l'écran de télévision. En appuyant le bouton Menu lorsque vous étés encore en mode navigateur multimédia, vous avez accès aux options d'image, de son et aux menus de Réglage. En appuyant une fois de plus sur le bouton Menu l'écran disparaître. Vous pouze régler les préférences de votre Navigateur média via votre menu Réglages.

Fonctionnement du mode Aléatoire / Boucle
Démarrez la lecture via la touche Lecture et activez	Tous les fichiers de la liste se- ront lus en boucle suivant leur ordre de départ.
Démarrez la lecture via la touche OK et activez	Le même fichier sera lu en boucle (répété).
Démarrez la lecture via la touche Lecture et activez	Tous les fichiers de la liste seront lus une fois suivant un ordre aléatoire.
Démarrez la lecture via la touche Lecture et activez	Tous les fichiers de la liste seront lus en boucle suivant le même ordre aléatoire.

Fonction AutoPlay d'un disque USB

La fonction AutoPlay du périphérique USB sert à lancer automatiquement la lecture d'un contenu multimédia sur un périphérique amovible. Elle utilise le navigateur multimédia. Les types de contenu multimédia ont différentes priorités permettant ainsi leur lecture. L'ordre de priorité de réduction est identique à Photo, Video et Audio. Ceci signifie que, s'il existe un contenu Photo dans le repertoire racine du périphérique amovible, le navigateur multimédia va afficher les Photos suivant une série (dans l'ordre du nom du fichier) au lieu des fichiers Video ou Audio. Dans le cas contraire, il va vérifier le contenu Video et enfin le contenu Audio.

Cette fonction ne s'active que lorsque tous les cas suivants survennent:

• Le périphérique USB est connecté.
• L'option AutoPlay est activée. Elle est placée dans le menu Navigateur multimédia>Paramétres.

Fonction de basculement

Si l'option Aucun signal du menu Paramétres de signalisation est réglée à Basculement, le téléviseur vérifie le périphérique USB connecté pour la lecture des fichiers disponibles. Si aucun fichier lisible n'est disponible ou si aucun périphérique USB n'est connecté au téléviseur, l'image de l'option Aucun signal s'affiche et le téléviseur s'éteint après une période de 5 minutes. Si l'image de l'option Aucun signal ne s'affiche pas, l'OSD de l'option Aucun signal s'affiche à l'écran et le téléviseur s'éteint après une période de 5 minutes.

Remarque: Il est important de paramétrel l'option AutoPlay dans le menu Navigateur multimédia>Paramètres ; elle fonctionne néanmoins en mode Basculement.

Contenus du Menu du téléviseur

Contenu du menu Système - Image
Mode	Vous pouvez modifier le mode d'image selon vos préférences ou exigences. Le mode Image peut être régé sur l'une de ces options : Texte, Jeux, Sport, Signalisation et Naturel.
Contraste	Régle les valeurs de l'éclairage et de l'obscURITY de l'écran.
Luminosité	Régle la valeur de luminosité de l'écran.
Netteté	Définit la valeur de netteté des objets affichés à l'écran.
Couleur	Régle la valeur de la couleur et les couleurs.
Économie d'énergie	Ce télévisuer a été concu conformément aux normes environnementales. Si vous définissez cette option sur Minimum, Moyen, Maximum ou Auto, le télévisuer réduit la consommation d'énergie en réglient le niveau de rétroéclairage en conséquence. Si vous souhaitez régler le niveau de rétro éclairage à une valeur fixe, allez au menu Paramétrés personnalisés et réglez manuellement le rétro éclairage (situé en dessous de l'options) à l'aide des touches Gauche et Droite de la télécommande. Réglez sur Désactiver pour désactiver cette option.Si vous appuyez sur le bouton croit alors que l'options Auto est sélectionnée, ou sur le bouton gauche alors que l'options paramétrés personnalisés est sélectionnée, le message « L'écran s'eteindra dans 15 secondes. » s'affiche à l'écran. Sélectionnez Continuer et appuyez sur OK pour éteindre immeditatement l'écran. Si vous n'appuyez sur aucun bouton, l'écran va s'éteindre après 15 secondes. Appuyez sur n'importe qu'elle touche de la télécommande ou sur le télévisuer pour allumer l'écran à nouveau.Lorsque le télévisuer n'est pas utilisé, veuillez l'éteindre ou le débrancher du secteur. Cela permettra également de réduire la consommation d'énergie.Remarque: Les options disponibles peuvent varier en fonction du Mode sélectionné.
	Rétro éclairage
Paramètres avancés
Contraste dynamique	Vous pouvez régler le rapport de contraste dynamique à votre guise.
Réduction du bruit	Si le signal de diffusion est faible et l'image est bruyante, utilisez la fonction RÉduction du bruit pour réduire l'intensité du bruit.
Température de couleur	Régle la valeur de la température de couleur désirée. Les options Froid (1300K), Normal (9300K) et Chaud (8500K) sont disponibles.
Zoom image	Régle le format et la taille de l'image souhaités.
Effet Film	Appuyez sur les boutons gauche/droite pour définir le mode Movie sense sur Faible, Moyen, Élevé ou Arrêt. Si l'option Movie Sense est activée, elle permet d'Movie Sense est activée, elle permet d'optimiser le paramétrage video du télévisuer pour des images animées de toute surveillance. Si l'option Movie Sense est définie sur Faible, Moyen ou Élevé, la version démo de cette option est disponible. Si l'une de ces options est sélectionnée et si vous appuyez sur le bouton OK, le mode démo s'affiche. Lorsque le mode démo est actif, l'écran se divise en deux sections, l'une affichtant l'activité du mode Movie sense, l'autre affichtant les paramétrès normaux de l'écran du télévisuer.Remarque: Cette fonction peut ne pas être disponible en fonction du modele de votre télévisuer.
Mode Film	Les films sont enregistrés avec un nombre différent d'images par seconde. Activez cette fonction lorsque vous regardez des films afin de mistrés visuer les images accélérées.
Gain RGB	Réglez l'intensité des couleurs rouge, verte, et bleu. Vous pouvez utiliser cette fonctionnalité pour le réglage de la balance des blancs de l'image.
HDMI Large bande	Lorsque vous regardez le télévisuer à partir d'une source HDMI, la fonction HDMI Large bande est visible. Vous pouze utiliser cette option pour renforcer la noirceur de l'image.
Position du PC	S'affiche uniquement lorsque la source d'entrée est définié sur VGA/PC.

	Position automatique	Optimise automatiquement l'affichage. Appuyez sur OK pour optimiser.
	Position H	Cette option déplace l'image horizontally vers le côté droit ou gauche de l'écran.
	Position V	Cette option déplace l'image verticalément vers le haut ou le bas de l'écran.
	Fréquence pilote	Les réglages de la fréquence pilote corrigent les interférences qui apparaissent comme des lignes verticales dans l'image pour des presentations telles que les feuilles de calcul, les paragraphs ou les textes dans des polices plus petites.
	Phase	Selon la source d'entrée (ordinateur, etc.), vous pouvez voir une image voilée ou bruitee s'afficher à l'écran. Vous pouvez utiliser la phase pour obtenir une image plus claire par essais et erreurs.
Réinitialisation		Réinitialise les paramètres d'image aux valeurs par défaut (sauf en mode Jeux).
En mode VGA (PC), certains éléments du menu Image seront indisponibles. Au contraire, les paramètres du mode VGA seront ajoutés aux Paramètres Image en mode PC.

Contenu du menu Système - Son
Volume	Ajuste le niveau du volume.
Égaliseur	Sélectionnez le mode égaliseur. Les paramètres personnalisés ne peuvent être actifs que lorsque vous étés en mode Utilisateur.
Balance	Ajuste le son à gauche comme à droite du haut-parleur.
Casque	Règle le volume du casque.Avant d'utiliser les casques, veuillez également vous assurer que leur volume est réglé à un niveau faible afin d'éviter que votre audition ne soit endommagée.Uniquement disponible lorsque l'option Casque /Sortie de ligne est définie en tant que Casque.
Liaison audio	Appuyez sur OK pour ouvrir l'écran de menu Liaison audio. Grâce à cet écran, vous pouvez découvert et connecter sans fil des périphériques audio.
AVL (Limitation automatique du volume)	Cette fonction règle le son pour obtenir le niveau de sortie prévu entre les sources.
Casque/Sortie de ligne	Si vous voulez connecter un amplificateur externe à votre télévisuer à l'aide d'une fiche pour casque audio, sélectionnez l'options Sortie de Ligne. Si vous avez branché des casques sur votre écran, définissez cette option en tant que Casque.Veuillez vous assurer avant d'utiliser les casques que cet élément du menu est défini en tant que Casque. S'il est réglé sur les Sorties de Ligne, la sortie de la prise de casque sera réalisée à un niveau maximum qui pourrait vous endommager l'audition.
Sortie Numérique	Règle le type de sortie audio numérique. Les options PCM et Compressé sont disponibles.
Son Surround	Vous pouvez Activer ou Désactiver le mode Son Surround.

Système - Contenus du menu Paramètres
Langue		Règle les langues du menu OSD.
Date/Heure		Définit la date et l'heure.
Sources		Active ou désactive les options sources sélectionnées. Les options Régulier, Amélioré et Désactivé sont disponibles pour les sources HDMI, si vous télévisuer prend en charge la résolution Ultra HD. Les options Régulier et Amélioré s'appliquent aux réglages des couleurs des sources HDMI sélectionnées. Si vous poulez regarder des images 4 K à partir d'une source HDMI, la source y afférie de doit être définie sur Amélioré si le périphérique connecté est compatible avec un périphérique HDMI 2.0. Définissez la source sur Régulier si le périphérique connecté est compatible avec un périphérique HDMI 1,4. Définissez en conséquence ou désactivez les sources HDMI correspondante en réglant sur Désactivé.
Paramètres Réseau/Internet		Affiche des paramètres réseau/internet.
Plus		Affiche les autres options de réglage du téléviseur.
	Menu Temps	Change la durée de temporisation des écrans de menu.
	Indicateur de mise en veille	Active ou désactive la fonctionnalité de l'indicateur de mise en veille. Une fois désactivé, l'indicateur)cesse de fonctionner.
	Mise à jour logicielle	S'assure que votre téléviseur est doté du tout dernier microprogramme. Appuyez sur OK pour afficher les options de menu.
	Version de L'application	Affiche la version actuelle de l'application.
	Mise hors tension automatique du téléviseur	Définit la durée souhaitée pour que le téléviseur passse automatiquement en mode Veille lorsqu'il n'est pas utilisé.
	Partage Audio/VIDéo	La fonction Partage Audio/VIDéo vous permet de partager les fichiers sauvégardés sur votre Smartphone ou votre tablette pc. Si vous possédez un Smartphone ou une tablette pc compatible, en plus de l'application requise installée, vous pourrez partager/lire les photos sur votre téléviseur. Reportez-vous aux instructions de votre logiciel de partage pour plus d'informations.
	Paramètres de mur videoe	Appuyez sur OK pour afficher le menu Paramètres du mur videoe. Les options Nombre de lignes, Nombre de colonnes, Cellule et Décalage sont disponibles.
	Haut-parleurs	Pour écouter le son audio du téléviseur à partir du dispositif audio compatible connecté régèle sur Amplificateur Vous pouvez utiliser la télécommande du téléviseur pour régler le volume du dispositif audio.
	Paramètre du port d'affichage pour prise en charge des flux videoe et audio (*)	Définit le type de flux pris en charge par le port d'affichage. Les options MST et SST sont disponibles.(*) Cet élément de menu s'affiche uniquement lorsque la source d'entrée est réglée sur DP.

Contenu du menu Paramètres de signalisation
Détails de l'appareil
	Réglage de l'ID	Règle l'ID de l'appareil. Vous pouvez sélectionner une valeur entre 0 et 99 à l'aide des boutons numériques de la télécommande pour l'identification de votre téléviseur.
	Mise à jour logicielle	Affiche la version actuelle de l'application. Appuyez sur OK pour afficher le menu Options de mise à jour. Vous pouvez utiliser cette option pour lancer une recherche manuelle de mises à jour du logiciel et paramétrer vos préférences d'analyse automatique.
	Numéro de série	Affiche le numéro de série de l'appareil. (L'utilisateur ne peut pas le modifier)
	Nom du modulo	Affiche le nom de modulo de l'appareil. (L'utilisateur ne peut pas le modifier)
	Enregistrer les informations sur le modulo	Copie les données d'informations sur le modulo de l'appareil sur un périphérique USB connecté.
	Réglage de la température	Appuyez sur OK pour afficher le menu Paramètres de Température. La température de système actuel est affichée. Vous pouvez également changer la température maximal d'arrêt du système en utilisant l'options correspondante. Remarque: Cette fonction peut ne pas être disponible en fonction du modulo de votre téléviseur.
	Durée de vie du téléviseur	Affiche la durée du direct du téléviseur.
Commandes
Orientation OSD		Régle la rotation OSD (affichage à l'écran) de votre téléviseur. Les options Paysage et Portrait sont disponibles.
Déplacement de pixel		Active ou désactive le déplacement de pixel. Cette option peut être utilisée pour éviter la rémanence d'image (après des effets d'image) pouvant survenir lors de l'affichage de motifs ou d'images fixes pendant de longues durées. Lorsqu'elle est activée, l'imag et l'OSD (affichage à l'écran) se déplacent à des intervalles de temps spécifique.
Aucun signal		Permet de régler la préférence de comportement du téléviseur, lorsque le signal est déetecté à partir de la source d'entrée en cours de paramétrage. Les options Basculement et Recherche d'entrée sont disponibles.Si vous Sélectionnez l'options Basculement, le téléviseur vérifie les périhériques USB connectés pour la lecture des fischiers disponibles. Si aucun fichier lisible n'est disponible ou si aucun périhérique USB n'est connecté au téléviseur, l'image de l'option Aucun signal s'affiche. Si l'image de l'option Aucun signal ne s'affiche pas, l'OSD de l'option Aucun signal s'affiche à l'écran. Il est important de paraméter l'option AutoPlay dans le menu Navigateur multimédia>Paramètres ; elle fonctionne néanmoins en mode Basculement.Si vous Sélectionnez la Recherche d'entrée, l'écran recherche consécutivement toutes les sources d'entrée disponibles pour capter le signal. Si aucun signal n'est déetecté à partir des autres sources disponibles, l'OSD de l'option Aucun signal s'affiche à l'écran et le téléviseur s'éteint après une période de 30 minutes.
Non Retard de Signal		Définit une valeur de retard dans les préférences «Non signal» lorsque l'affichage est en état de non signal. Àprous le délate régèle est expiré, les préférences «Non signal» seront appliquées.
Aucun signal - Mise hors tension		Lorsque vous activez cette option, le téléviseur s'estient après une période de 5 minutes, si aucun signal n'est reçu de la source séLECTIONnée.Cette fonction ne s'active que lorsque tous les cas suivants survient :- L'option Aucun signal est réglée sur Basculement.- Le périhérique USN n'est pas connecté au téléviseur / le périhérique USB est connecté mais ne contient pas de un fichier lisible.
Verrouillage du panneau de commande		Définissez sur « Désactivé » pour interdire l'utilisation des boutons du téléviseur.
RCU bloqué		Définissez sur Activé pour interdire l'utilisation de la télécommande. La télécommande fonctionne en mode Veille, indépendamment du réglage de cette option.Pour déactivier cette option et utiliser à nouveau la télécommande, appuyez consécutivement sur les touches MENU/M-1-9-7-3 de la télécommande. Le menu Paramètres de signalisation s'affiche. Accédez au menu Commandes et définissez cette option sur Désactivé.
UART 0		Sélectionnez le protocole ASCII/HEX pour UART 0. ASCII est la valeur par défaut. Àprous la sélection, vous n'avez pas besoin de redémarrer l'écran pour utiliser convenablement les protocoles. Si vous modifie la sélection, le dernier protocole choses est maintainu et se met en marche dés la mise sous tension de l'écran.Notez que la selection du protocole ASCII/HEX n'est pas possible lorsque les journaux de débogage sont activités. Si par erreur le protocole migre vers HEX lorsque les journaux de débogage sont activités, retournez à ASCII et redémarrrez l'écran afin de corriger les journaux de débogage et les propriétés du protocole ASCII.Notez également que le protocole HEX fonctionne avec un débit en bauds de 19 200 pour UART 0.
UART 1		Sélectionnez le protocole ASCII/HEX pour UART 1. HEX est la valeur par défaut. Àprous la sélection, vous n'avez pas besoin de redémarrer l'écran pour utiliser convenablement les protocoles. Si vous modifie la sélection, le dernier protocole choses est maintainu et se met en marche dés la mise sous tension de l'écran.Notez que la selection ASCII/HEX fonctionne toujours comme prévu, Sans tenir compte de l'activation ou non des journaux de débogage.Notez également que le protocole HEX fonctionne avec un débit en bauds de 9 600 pour UART 1.

	Mode tactile intégré	Active ou désactive la fonctionnalité de l'écran tactile intégré.
Paramètres du mode sous tension
	Mode de mise sous tension	permiet de configurer les préférences du mode de mise sous tension. Les options Dernier état, Toujours sous tension et Mode Veille sont disponibles.
	Mise en veille rapide	Lorsque cette fonction est activée, vous pouze utiliser les commandes RS232 et Lan pour collumer l'écran s'il a été étant par l'une d'elles. Appuyez sur le bouton Gauche ou Droit pour activer ou désactiver cette fonction.
	Délai de mise sous tension	Permet de définir un délai lors de la mise sous tension. Cette valeur peut être comprise entre 0 et 2 000 ms par paliers de 100 ms. Le téléviseur s'allume après expiration du délai défini.
	Mode Image de démarrage	Permet de configurer le mode Image lors de la mise sous tension. Si cette option est désactivée les derniers paramètres du mode Image seront utilisés lors de la mise sous tension.
	Fonction de Réveil HDMI1 activée	Si cette option est définie comme Activé, l'affichage s'allume avec la source d'entree HDMI, lorsqu'il est allumé. Cette fonction s'active en fonction du signal HDMI de 5 V. Lorsque ce signal est actif, le téléviseur s'allume et lorsqu'il est inactif, le téléviseur s'éteint. Vous pouze désactiver cette option en définissant comme Désactivé. Si un planificateur est défini ou une unité OPS est connectée à l'affichage, cette option sera inactif et ne peut pas être définie comme Activé. Remarque: Cette fonction peut ne pas être disponible en fonction du modele de votre téléviseur.
USB
	Copier sur le péripérisque USB	Copie les fichiers de la base de données de l'appareil sur un péripérisque USB connecté.
	Copier à partir du péripérisque USB	Copie les fichiers de la base de données de l'péripérisque USB connecté vers l'appareil.
	Opérations de péripérisque USB interne	Copie les fichiers du péripérisque USB interne vers l'appareil. Uniquement disponible lorsque le péripérisque USB interne est connecté.
	Copier le cache de l'application à partir du péripérisque USB	Copie les données du cache de l'application du péripérisque USB connecté vers l'appareil. Remarque: Cette fonction peut ne pas être disponible en fonction du modele de votre téléviseur.
	Informations relatives au péripérisque USB	Appuyez sur OK pour afficher le menu Informations relatives au péripérisque USB. Les informations relatives à l'espace total et l'espace libre du péripérisque USB connecté s'affichent. Vous pouze également formater le péripérisque USB connecté à l'aide de l'options Formatage de disque de ce menu (format FAT32 uniquement).
	Opérations du péripérisque USB	Sélectionnez et appuyez sur OK pour effectuer des opérations du péripérisque USB.
	Option USB	Définissez sur « Désactivé » pour désactiver les ports USB du téléviseur. Vous pouze aussi définiir cette option sur 5 V pour fournir au péripérisque USB une puissance de 5 volts. Dans ce cas, vous ne pourrez toujours pas passer en revue le contenu dudit péripérisque USB via la fonction navigateur Média du téléviseur.
Paramètres de mur vidéo		Appuyez sur OK pour afficher le menu Paramètres du mur vidéo. Les options Nombre de lignes, Nombre de colonnes, Cellule et Décalage sont disponibles.
Paramètres OPS		Appuyez sur OK pour afficher le menu Paramètres OPS. Les options des trois sous-menus sont disponibles.Informationales relatives à l'OPS Affiche les informations en lecture seule au sujet du dispositif OPS, si pris en charge.État de l'OPS: Indique si le module OPS est activé ou non. Permet de modifier l'éta via le signal PS-ON faible (0,5 s).Mise hors tension: Met l'OPS à l'arrêt via le signal PS-ON fort (5 s).Remarque: Ce menu n'est pas disponible lorsque l'OPS n'est ni pris en charge, ni connecté à l'appareil.
Paramètres du planificateur		Appuyez sur OK pour afficher le menu Paramètres du planificateur. Vous pouvez régler jusqu'à 4 planificateurs différents. Sélectionnez la colonne Statut de l'options du planificateur souhaïtée et réglez sur Activé à l'aide des boutons de direction Gauche/Droit après avoir appuyé sur le bouton OK. Grâce aux options du planificateur, vous pouvez régler la mise sous tension automatique de l'appareil à un intervalle de temps défini à l'aide du paramètre de source d'entrée définie. Si l'options Source est définie en tant que Dernier Source, la source d'entrée ne change pas lors de la mise sous tension. Si l'options Source est définie en tant que USB, la lecture des fichiers multimédias du pérophérique USB connecté est automatique, tel qu'expliqué dans la section intitulée « Fonction AutoPlay du pérophérique USB ». Appuyez sur le bouton Vert pour enregistrer les paramètres lorsque vous avez terminé.
Options de liaison		Appuyez sur OK pour afficher le menu Options de liaison. Les liens de l'URL de démarrage et de l'URL des paramètres en cours s'affichent. Ces éléments sont fournis à titre exclusivement informatif, et ne peuvent pas être séLECTIONnés. Ouvrez la page d'ouverture du navigateur, et vous pouvez configurer les préférences de lien du serveur NTP server à l'aide des options appropriées.
Paramètres de volume		Appuyez sur OK pour afficher les options de menu disponibles.
Rétablir les valeurs par défaut		Sélectionnez cette option, puis appuyez sur la touche OK de la télécommande pour rétablir les valeurs par défaut du téléviseur.
Installation initiale		Sélectionnez et appuyez sur OK pour effectuer l'installation initiale et réinitialiser tous les paramètres aux valeurs d'usine. Vous doivent entr'er le code PIN correct pour effectuer cette opération.Remarque: Entrez le code PIN que vous avez défini pendant l'installation initiale.

Connectivité

Pour configurer les paramétres réseau avec fil, reportez-vous à la section Paramétres Réseau/Internet dans le menu Systeme>Paramétres.

Connexion avec fil

Connexion à un réseau cable

• Vous doivent avoir un modem / routeur alimenté par une connexion à large bande active.
• Connectez votre téléviseur à votre modem / routeur via un cable Ethernet Il existe un port LAN à l'arrière (derrière) du téléviseur.

Configuration des paramètres des périphériques câblés

Type de réseau :

Le type de réseau peut être selectionné comme Dispositif cable ou Dispositif sans fil, en fonction de la connexion active du téléviseur. Sélectionnez l'option Dispositif cable si vous vous connectez via un réseau Ethernet.

Test de début Internet

Selectionnez le bouton Test de début Internet et appuyez sur le bouton OK. Le téléviseur vérifie la largeur de bande de la connexion Internet TV et affiche le résultat à la fin.

Paramètres avancés

Selectionnez l'option Paramêtres Avancés puis appuyez sur le bouton OK. À l'écran suivant, vous pouvez modifier les paramêtres IP et DNS. Sélectionnez les paramêtres souhaités et appuyez sur le bouton Gauche ou Droite pour modifier le paramètre d'Automatique à Manuel. Vous pouze à présent saisir les valeurs IP Manuel et/ou DNS Manuel. Sélectionnez l'élement correspondant dans le menu déroulant et saisissez les nouvelles valeurs à l'aide des boutons numériques de la télécommande. Appuyez sur le bouton OK pour enregistrer les paramêtres lorsque vous avez terminé.

Connexion sans fil

Connexion à un réseau sans fil

L'écran ne peut pas connecter aux réseaux avec un SSID masqué (nom du réseau sans fil). Pour que votre modem SSID soit visible, vous devez changer vos paramètres SSID via le logiciel du modem.

• Un routeur sans fil-N (IEEE 802.11a/b/g/n) avec des bandes simultanées de 2,4 et 5 GHz estçu pour augmenter la bande passante. Ces fonctions sont optimisées pour une transmission video en HD plus claire et plus rapide et un transfert de fichiers et euxs sans fil faciles.
• La féquence et le canal différent selon la région.
• La vitesse de transmission varie selon la distance et le nombre d'obstructions entre les produits de la transmission, la configuration de ces produits, l'état des ondes radio, la bande et les produits utilisés. La transmission peut également être coupée ou être déconnectée selon l'état des ondes radio, des téléphones DECT ou de tout autre appariel WiFi 11b. Les valeurs standard de la vitesse de transmission sont les valeurs maximales théoriques pour les normes des appar兼ils sans fil. Elles ne sont pas les vitesses réelles de la transmission des données.
• L'endetroit où la transmission est le plus efficace varie en fonction de l'environnement d'utilisation.
• La fonction sans fil du téléviseur prend en charge les modems de type 802.11 a, b, g et n. Il vous est fortement conseilé d'utiliser le protocole de communication IEEE 802.11n pour éviter toute dysfonction pendant que vous visionnez les videos.
• Vous doivent changer le SSID de votre modem si d'autres modems aux alentours partagent le même SSID. Dans le cas contraire, vous pouvez reconnectrer des problèmes de connexion. Utilisez une connexion avec fil si vous avez des problèmes avec votre connexion sans fil.

Configuration des paramètres des périhériques sans fil

Ouvrez le menu Paramétres réseau et sélectionnez le Type de réseau comme Dispositif sans fil pour démarrer le processus de connexion.

Le téléviseur recherche automatiquement les réseaux sans fil. Une liste de réseaux disponibles s'affiche alors. Sélectionnez le réseau qui vousInterested dans la liste.

Remarque: Si le modem prend en charge le mode N, vous devez définir les paramétres de ce mode.

Si le réseau sélectionné est protégé par un mot de passée, entrez la clé en utilisant le clavier virtuel.

Vous pouvez utiliser ce clavier grâce aux boutons de direction ainsi que le bouton OK sur la télécommande.

Attendez que I'adresse IP s'affiche sur I'ecran.

Cela montre que la connexion est établie. Pour vous déconnecter d'un réseau sans fil, Sélectionnez Type de Réseau puis appuyez sur les boutons Gauche ou Droite pour définitir comme Désactivé.

Si vous routeur est équipé d'un bouton WPS (WiFi Protected Setup), connectez directement votre téléviseur au modem/routeur sans entrer un mot de passer ou ajouter d'abord le réseau. Sélectionnez

l'option Appuyez sur WPS du routeur Wifi et appuyez sur OK. Puis appuyez sur le bouton WPS de votre routeur/modem pour vous connecter.

Selectionnez Test de Débit Internet et appuyez sur le bouton OK pour vérifier le débit de votre connexion Internet. Selectionnez Paramétres Avancés et appuyez sur le bouton OK pour ouvrir le menu des paramétres avances. Utilisez les boutons de direction et les boutons numériques pour la configuration.

Appuyez sur le bouton OK pour enregistrer les paramètres lorsque vous avez terminé.

Affichage sans fil

L'affichage sans fil est une norme de diffusion de contenus video et sonores mise au point par Wi-Fi Alliance. Cette fonctionnalité permet d'utiliser votre téléviseur comme périphérique d'affichage sans fil.

Utilisation avec des téléphones portables

Il existe diverses normes relatives au partage d'écran, notamment de contenus graphiques, video et sonores entre votre apparéil mobile et votre téléviseur.

Si vous teléviseur ne dispose pas de l'option WiFi interne, branchez-y d'abord la clé USB sans fil.

Puis, appuyez sur le bouton Source de la télécommande et basculez vers la source Affichage sans fil.

Un écran s'affiche révélant qu'il est prét à être connecté.

Ouvrez l'application de partage sur votre téléphone portable. Les noms de ces applications varient en fonction des marques. Reportez-vous au manuel de votre apparéil mobile pour plus d'informations.

Recherche des apparêils. ÀpRES avoir sélectionné et connecté votre téléviseur, l'écran de votre apparéil s'affiche.

Remarque: Cette fonction ne peut etre utiliser que si l'appareil mobile la prend en charge. La recherche et la connexion des processus varient selon le programme que vous utilisez. Les telephones portables Android doivent etre équipés de la version V4.2.2 ou ultérieure.

Connexion d'autres périphériques sans fil

Votre téléviseur prend également en charge une autre technologie sans fil de courte portée. Un apparitionement est nécessaire avant l'utilisation de ce type de périhériques sans fil avec le téléviseur. Pour jumeler votre apparéil à l'écran, procédez comme suit :

• Définissez l'appareil en mode jumelage
• Lancez la recherche d'appareils sur votre téléviseur

Remarque: Reportez-vous au manuel d'utilisation du périhérique sans fil pour savoir comment le configurer en mode d'appariement.

Vous pouvez connecter sans fil des péripériques audio ou des commandes à distance à votre télévisueur. Débranchez ou éteignez tout autre péripérisque audio connecté pour assurer le bon fonctionnement de l'option de connexion sans fil. Pour des péripérisques audio, utilisez l'option Liaison audio du menu Système>Sons ; pour les télécommandes, utilisez l'option Télecommande intelligente du menu Système>Paramétres>Autres. Sélectionnez l'option de menu et appuyez sur la touche OK pour ouvrir le menu correspondant. Grace à ce menu, vous pouvez discoverir et connecter des péripérisques utilisant la même technologie sans fil et commencer à les utiliser. Suivez les instructions à l'écran. Lancez la recherche de péripérisques. Une liste de péripérisques sans fil disponibles s'affiche. Sélectionnez un de votre choix à partir de la liste et appuyez sur OK pour vous connecter. Si le message « Péripérisque connecté » s'affiche, c'est que la connexion a été établie avec succès. Si la connexion échoue, essayez de nouveau.

Remarque: Les pérophériques sans fil peuvent fonctionner dans la même plage de fréquence radio et peuvent interférer les uns avec les autres. Pour améliorer les performances de votre pérophérique sans fil, placez-le à au moins 1 metre de tout autre pérophérique sans fil.

Résolution des problèmes de connectivité

Réseau sans fil indisponible

Assurez-vous que les pare-feu de votre réseau permettent la connexion sans fil TV.
- Essayez à nouveau de rechercher les réseaux sans fils à l'aide de la fenêtre du menu Paramétres Réseaux /Internet.

Si le réseau sans fil ne fonctionne pas correctement, essayez d'utiliser le réseau avec fil chez vous. Reportez-vous à la section Connectivite filaire pour plus d'informations sur le processus.

Si le téléviseur ne fonctionne pas avec la connexion avec fil, vérifie le modem (routeur). Si le routeur n'a pas de problème, vérifie la connexion Internet de votre modem.

Connexion lente

Voir le manuel d'instructions de votre modem sans fil pour obtenir des informations sur la zone de service interne, la vitesse de la connexion, la qualite du signal et d'autres parametes. Vousdezavoir une connexion haut debit pour votre modem.

Interruption lors d'une lecture ou réactions lentes

Si vous rencontres de tels problèmes, essayez les solutions suivantes :

Maintenez une distance d'au moins trois metres entre le four à micro-ondes, les téléphones portables, les apparciels équipés d'un Bluetooth ou tout autre apparciel compatible avec le Wi-Fi. Essayez de changer la chaîne active sur le routeur WLAN.

Connexion Internet indisponible Si l'adresse MAC (un numero d'identification unique) de votre PC ou modem a ete regulierement enregistrree, il se peut que vous televiseur ne soit pas connecte a Internet. Dans ce cas, I'adresse MAC est authentifiée chaque fois que vous etes connecte a Internet. Il s'agit d'une precaution contre tout acces non autorise. Puisque vous ecran dispose de sa propre adresse MAC, vous fournisseur Internet ne peut valider cette adresse. A cet effet, vous televiseur ne peut se connecter à Internet. Contactez vous fournisseur de service Internet pour qu'il vous donne des informations concernant la façon de connecter un périhérique différent, comme vous televiseur, à Internet.

Il est par ailleurs possible que la connexion Internet soit indisponible à cause d'un problème de pare-feu. Si vous pensez que votre problème se trouve à ce niveau, contactez vos dernisseur de service Internet. Un pare-feu pourrait expliquer le problème de connectivité et de découverte pendant l'utilisation de l'écran en mode Partage audio/vidéo ou pendant la navigation via la fonction Partage audio/vidéo.

Domain non valide

Assurez-vous de vous être déjà connecté à votre PC avec un nom d'utilisateur/mot de passer autorisé et voirlez également à ce que votre Domaine soit actif, avant de partirager quelque fichier que ce soit dans le programme du serveur de matière de votre ordinateur. Si le domaine n'est pas valide, vous pourrez rencontres des problèmes au moment de parcourir les fichiers en mode Partage audio/video.

Navigateur Internet

Pour utiliser le navigateur Internet, accédez d'abord au principal menu en appuyant sur le bouton Menu. Lancez alors l'application de navigateur internet à partir du menu Internet. Vous pouvez également appuyer sur le bouton Internet de la télécommande pour ouvrir le navigateur Internet.

(*)L'imagedu logo du navigateur internet peut changer

Dans l'écran initial du navigateur, les aperçus des liens prédéfinis (le cas échéant) d'accès aux sites web disponibles s'affichent sous la forme des options Raccourcis, ainsi que des options Modifier raccourcis et Ajouter à la liste des raccourcis. Si l'URL de la page d'ouverture du navigateur du menu Paramétres de signalisation>Options de liaison est défini, le navigateur s'ouvre à la page de cet URL.

Pour défilier le navigateur web, utilisez les touches de direction de la télécommande ou d'une souris connectée. Pour visualiser la barre d'options du navigateur, placez le curseur en haut de la page. Les options Historique, Onglets et Signets et la barre du navigateur contenant les boutons Précédent/ Suivant, Actualiser, la barre d'adresse/de recherche, Raccourci et Opera sont disponibles.

Pour ajouter un site Web souhaite à la liste de Raccourcis pour accès rapide, placez le curseur en haut de la page. La barre du navigateur apparait. Sélectionnez le bouton Raccourcis - et appuyez sur le bouton OK. Ensuite, Sélectionnez l'option Ajouter à la liste des raccourcis et appuyez sur le bouton OK. Remplissez les espaces vides réserves au Nom et à l'adresse, Sélectionnez OK et appuyez sur le bouton OK pour ajouter. Si vous naviguez sur le site et souhaitez ajouter un élément à la liste de Raccourcis, Sélectionnez le bouton Opera- et appuyez sur le bouton OK. Ensuite, Sélectionnez l'option Ajouter à la liste de raccourcis dans le sousmenu et appuyez sur le bouton OK. Le replissage de votre nom et de votre adresse est automatique en fonction du site que vous visitez. Sélectionnez OK et appuyez sur le bouton OK pour ajouter.

Vous pouvez également utiliser les options du menu Opera pour la gestion du navigateur. Sélectionnez le bouton Opera- et appuyez sur le bouton OK pour voir les pages spécifiquess disponibles et les options generales.

Il existe plusieurs façon de chercher ou de visiter des sites Internet à l'aide de votre navigateur Web.

Entrez l'adresse du site Web (URL) dans la barre de recherche/d'adresse et selectionnez le bouton Envoyer sur le clavier virtuel, puis appuyez sur le bouton OK pour visiter le site.

Entrez le(s) mot(s) clé dans la barre de recherche/ d'adresse et Sélectionnez le bouton Envoyer sur le clavier virtuel et appuyez sur le bouton OK pour lancer une recherche dans les sites Web sollicités.

Selectionnez un onglet des raccourcis et appuyez sur le bouton OK pour visiter le site Web souhaite.

Votre TV est compatible avec des claviers / souris USB. Connectez votre périphérique au port USB de votre téléviseur pour une navigation plus facile et plus rapide.

Certaines pages Internet contiennent des contenus flash. Ces pages ne sont pas prises en charge par le navigateur.

Votre téléviseur ne prend en charge aucun teléchargement sur Internet à partir du navigateur.

Tous les sites Internet poursuient ne pas etre pris en charge. Des problemes de contenu poursuarent survenir en fonction du site. Dans certains cas, il pourrait etre impossible de dire des contenus video.

Opérations de périphérique USB interne

Votre écran possède une mémoire interne. Vous pouvez effectuer 4 opérations à l'aide de cette mémoire interne : Copie à partir d'un périphérique USB, copie vers un périphérique USB, suppression et formatage de disque (FAT32 uniquement)

Retrovnez ces options dans le menu Paramétres de signalisation>opérations de péripérisque USB interne.

La mémoire interne de votre écran contient un dossier par défaut nommé « int usb » dans le répertoire racine. Toutes les opérations de copie à partir / vers un périphérique USB s'effectuent à l'aide de ce dossier. Si vous souhaitez copier des fichiers de données d'un périphérique de stockage USB externe à la mémoire interne de l'écran, stockez-les dans le dossier nommé « copy_to_int usb » qui se trouve dans le réseau racine du périphérique de stockage USB externe. Si vous souhaitez copier des données de la mémoire interne de votre écran à un périphérique de stockage USB externe, créez un dossier nommé « copy_from_int usb » dans le répertoire racine du périphérique de stockage USB externe.

Les opérations de copie à partir / vers un périphérique USB sont disponibles uniquement si un périphérique de stockage USB est connecté à

votre téléviseur. Les options de suppression et de formatage de disque restent fonctionnelles même si chaque périphérique de stockage USB n'est connecté. Le dossier par défaut « int usb » situé dans le réseau racine de la mémoire interne se recrée après chaque suppression et formatage de disque.

Support de rotation OSD (*)

Vous pouvez modifier la rotation OSD (sur l'affichage d'écran) de votre téléviseur si vous le souhaitez. Lorsque vous effectuez l'installation initiale, reglez l'option Orientation OSD comme souhaité des l'affichage du menu Paramétres de signalisation. Vous pouvez également modifier ce paramètre plus tard à partir du menu Paramétres de signalisation. Les options disponibles sont : Paysage et Portrait.

(*) Cette fonction peut ne pas etre disponible en fonction du modele de votre téléviseur

Port d'affichage

La version 1.2 de DisplayPort est prise en charge via l'entrée DisplayPort et les connecteurs de sortie de votre téléviseur.

L'option Paramètre de diffusion DP dans le menu Systeme>Paramétres>Autres est régée par défaut sur MST (Transport à flux multiples). Si le périphérique source compatible avec MST est connecté au téléviseur, configurez les données transmises en continu de ce périphérique source (connexion en série).

La version 1.1 de DisplayPort ou le périphérique source compatible avec SST (transport à flux unique) et le support de la version 1.2 du support sont branchés à l'écran, la sortie DisplayPort de l'écran fonctionne comme un séparateur. Dans ce cas, la même image s'affiche sur tous les écrans connectés.

Pour pouvoir diffuser la même image à tous les écrans connectés à l'aide d'un périphérique source compatible avec MST, définisse l'option Paramètre de diffusion DP dans le menu Système>Paramétres>Autres sur SST.

Le nombre maximum d'écrans pouvant être connectés grâce à la fonction de connexion en série peut varier selon la capacité du périphérique source. L'image qui s'affiche à tous les écrans est définie par le périphérique source. Par exemple, pour pouvoir diffuser 4 images FHD différentes, le périphérique source doit pouvoir supporter cette opération.

Remarque: Il est recommandé d'utiliser un cable certifié DisplayPort pour la connexion. En mode d'opération SST, le nombre total d'écrans est limité (7 apparèils maximum) en raison du chiffrement HDCP. Si le signal est stable et qu'aucune perte de cable n'est observée, il n'y aura aucune limite si le contenu de la source n'est pas chiffré HDCP.

Contrôle à partir d'un PC externe

Vous pouvez contrôler l'écran à partir d'un PC externe via un port RS-232 (port COM) ou LAN (port Ethernet) sur le PC. Par exemple, vous pouvez changer la source du système grâce au RS-232 à partir d'un ordinateur distant. Lorsqu'une commande est envoyée du PC au téléviseur, ce dernier fonctionné selon la commande reçue et envoie un message de réponse au PC. (EMARQUE: Le nombre de commandes prise en charge varie en fonction du modele)

Équipement/Outils :

• Cable RS-232 (femelle) au cable RS-232 (male) ou cable LAN (connecté via un routeur)
• Câble USB au cable RS-232 (maile)
  Notebook ou PC disposant d'un port USB ou LAN
• Programme installé sur le PC distant pour l'envoi des commandes :

En général, les commandes RS-232 sont envoyées pour le fonctionnement des fonctions implémentées via un port série et un utilitaire. Vous pouvez utiliser un utilitaire approprié comme indiqué ci-dessous.

Connexion au port LAN du téléviseur

Pour commencer, teléchargez et installez le logiciel PuTTY à partir du lien : http://www.putty.org/.

Executez le logiciel et entrez l'adresse IP de l'écran dans le champ Nom d'hote. Entrez « 1986 » comme valeur par défaut dans le champ Port. Ensuite, sélection « Telnet » comme Type de connexion et cliquez sur le bouton.

Remarque: Consultez la section Connectivite de ce manuel pour obtenir les informations relatives au branchement de du téléviseur au réseau et à l'affichage de l'adresse IP du téléviseur.

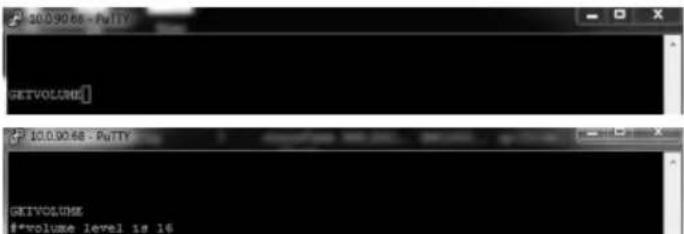

Utilisez les commandes de la table de commande RS232. Par exemple si vous entrez la commande « GETVOLUME », le niveau de volume s'affiche sur la fenêtre mastic comme l'illustrer les images ci-après.

Autre exemple ;

Vous pouvez changer le niveau à l'aide de la commande « VOLUME ». Àpres l'envoi de cette commande, vous pouvez vérifier les modifications à partir du téléviseur.

Dernier exemple ;

Lorsque vous entrez la commande « GETSOURCE », la source actuelle s'affiche sur l'écran comme l'illustré l'image ci-après.

Connexion au port RS232 du téléviseur

Executez le logiciel et selectionnez Serie comme Type de connexion. Entrez le port série du téléviseur dans le champ Ligne série (dans l'exemple suivant, il s'agit de COM4) et « 115200 » dans le champ Débit. Puis, cliquez sur le bouton Ouvrir.

Remarque : Certaines commandes sont valables pour certains modèles uniquement et peuvent ne pas été disponibles pour votre modèle.

Panneau de commande RS232/LAN

COMMANDES AUDIO
Commande Description	Paramètre Retour
RÉGLER LE VOLUME	Informations relatives au niveau de volume.	Aucun paramètre #*le niveau	de volume est ...
VOLUME DU CASQUE	« Réglez le niveau de volume du casque. »	n est un entier (0 ≤ n ≤ 100)	#* réglez le volume du casque à n
DéFINITION DU VOLUME DU CASQUE	« Informations relatives au niveau de volume du casque. »	Aucun paramètre #*le volume	du casque est ...
MODE MUET	Activez/désactivez la valeur du mode Muet.	Aucun paramètre	« #*MODE MUET DÉSACTIVÉ ou #*MODE MUET ACTIVÉ »
RÉGLER LE MODE MUET	Activez/désactivez le mode Muet.	Aucun paramètre	« #*MODE MUET DÉSACTIVÉ ou #*MODE MUET ACTIVÉ »
RÉGLAGE DU MODE SON	« Réglez le mode sonore. RÉGLAGE DE LA FREQUENCY DE L'ÉGALISEUR SUR 100 Hz 10 »	« n est un entier (0 = mono, 1 = sté reproduction, 2 = dual I, 3 = dual II, 4 = mono gauche, 5 = mono droit) »	« #*Réglez le mode sonore() sur n ou #*Mode sonore incorrect défihi »
RÉGLAGE DE LA BALANCE	Réglez la valeur de balance.	n est un entier (-50 < n < 50)	« #*Réglez le niveau de balance sur n ou #*Niveau de balance incorrect défihi »
DéFINITION DE LA BALANCE	Définissez la valeur de balance.	Aucun paramètre #*le niveau	de balance est ...
RÉGLAGE DE L'AVL Réglez l'état de l'AVL.	n est un entier (0 = arrêt, 1 = marche)	#* réglez l'état de l'AVL à n.
DéFINITION DE I'AVL	Définissez l'état de l'AVL.	Aucun paramètre	#*I' état de l'AVL est ...
RÉGLAGE DE LA BASSE DYNAMIQUE	Réglez l'état de la basse dynamique.	n est un entier (0 = arrêt, 1 = marche)	#* réglez l'état de la basse dynamique à n
RÉGLAGE DE LA FREQUENCY DE L'ÉGALISEUR	Réglez la valeur de la fréquence de l'égaliseur de toutes les bandes.	« chaîne n (120 Hz, 500 Hz, 1,5 KHz, 5 KHz, 10 KHz) entier n -13 < n < 13 Exemple : RÉGLAGE DE LA FREQUENCY DE L'ÉGALISEUR SUR 120 Hz 10 »	« #* réglage de la fréquence de l'égaliseur () réglez sur n ou #*Paramètres du système sonore incorrects défiinis ou #*Mode égaliseur incorrect. Il devrait être défiinis sur mode UTILISATEUR »
DéFINITION DE LA SORTIE DIGITALE	Définissez la sortie digitale.	Aucun paramètre	#*La sortie numérique est pcm ou #*la sortie numérique est compressée
RÉGLAGE DU MODE ÉGALISEUR	Réglez le mode Égaliseur.	n est une chaîne de caractères (musique, film, écoute, plat, classique, utiliser)	« #*Réglez le mode EG. () réglez sur n ou #*Paramètres d'égaliseur incorrÊts défiinis »
RÉGLAGE DE LA SORTIE DIGITALE	Réglez la sortie digitale.	n est une chaîne de caractères (compressé,pcm)	#*Réglez la sortie numérique ( ) réglez sur n OU #*Paramètres de mode de sortie numérique incorrects définis
VOLUME HAUT	« Augmentez le niveau de volume de façon graduelle (Jusqu'au niveau maximum) »	Aucun paramètre	« #*NIVEAU de volume augmenté à ... ou #*Vous ne pouvez PAS augmenter le NIVEAU de volume à un niveau supérieur. Le niveau de volume maximum confirmé est ... ''
VOLUME BAS	Diminuez le niveau de volume en une étape	Aucun paramètre	« #*NIVEAU de volume réduit à ... ou #*Vous ne pouvez PAS réduire le NIVEAU de volume à un niveau inférieur. Le niveau de volume actuel est ... »
RÉGLAGE DE LA SORTIE DE CASQUE	Réglez la sortie de casque	chaîne n (casque, ligne de sortie)	« #*Réglez la sortie de casque sur n ou #*Paramètres incorrects »
RÉGLAGE DE LA SORTIE DE CASQUE	Réglez la sortie de casque	Aucun paramètre	#*LIGNE DE SORTIE ou #*CASQUE
RÉGLAGE DE LA BASSE DYNAMIQUE	Réglez l'état de la basse dynamique.	Aucun paramètre	#*l'état de la basse dynamique est ... (0 = arrêt, 1 = marche)
RÉGLAGE DU GAIN DE BASSE	Réglez le gain de basse Aucun paramètre	Aucun paramètre	« #*le niveau de gain de basse est n Remarque : La valeur au-dessus de n est -6 <= n <= 6 »
RÉGLAGE DE LA FREQUENCY DE L'ÉGALISEUR	Réglez la valeur de la fréquence de l'égaliseur de de la bande spécifique	chaîne n (120 Hz, 500 Hz, 1,5 KHz, 5 KHz, 10 Khz)	« #*La valeur de l'égaliseur de la bande est n ou #*Paramètres du système sonore incorrects définis Remarque : La valeur au-dessus de n est -13 < n < 13 »
RÉGLAGE DU MODE ÉGALISEUR	Réglez le mode Égaliseur	Aucun paramètre	« #*Le mode Égaliseur est n Remarque : La valeur au-dessus de n est l'une des valeurs suivantes : musique, film, écoute, plat, classe, utiliseateur »
RÉINITIALISATIONSONORE	Réinitialisiez les paramètres sonores	Aucun paramètre	« #*La valeur définie de volume est ...#*Le niveau de volume disponible est ...#*La commande de volume de casque est définie sur ...#*Le niveau de volume au démarrage est définie sur ...#*Le niveau limite de volume au démarrage est de ...#*Le niveau limite de volume du casque au démarrage est de ...#*Le niveau limite de volume au démarrage est de ...#*Le niveau limite de volume du casque au démarrage est de ...#*Le niveau limite de volume du casque au démarrage est de ...#*Le niveau limite de volume du casque au démarrage est de ...#*Le niveau limite de volume du casque au démarrage est de ...#*Le niveau limite de volume du casque au démarrage est de ...#*Le niveau limite de volume du casque au démarrage est de ...#Toutes les bandes de l'égaliser sont régliées sur ...#*Le volume est réglié sur ...#*Le volume du casque est réglié sur ...#*L'équilibre du casque est réglié sur ...#*La basse du casque est régliée sur ...#*L'aigu du casque est réglié sur ...#*La sortie audio numérique est régliée sur ...#*Le chemin de description de la sortie audio est réglié sur ...#*La description audio est ...#*Le niveau relatif de volume de la description audio est réglié sur ...#*La langue de description audio est définitie sur ...#*L'intensité sonore est régliée sur ...#*Le mode sonore numérique est réglié sur ...#*Le mode sonore est réglié sur ...#*Le caisson de bassé est réglié sur ...#*La sortie SPDIF est ...#*DTS est ...#*Le gain de basse est réglié sur ... ou #*La basse dynamique est ... »
COMMANDES DE NAVIGATEUR
Commande Description	tion Paramètre Retour
OUVERTURE DE L'URL	Démarre l'URL fournie et returné directement à l'état de chargement de la page d'accueil.	n est une châne de caractères ou un entier <load url='n'/>	#*status= ... url=n
DéFINITION DE L'URL	Définit l'URL de la page en cours si le portail est ouvert.	Aucun paramètre #*URL : ...
DéFINITION DE L'AGENT UTILISATEUR	Définit l'agent utilisateur du portail.	Aucun paramètre #*Agent uti	isateur actuel : ...
DéFINITION DE LA POSITION DU CURSEUR	Définit la position du curseur dans le navigateur.	Aucun paramètre #*X : ... Y :	...
RÉGLAGE DE LA POSITION DU CURSEUR	Règle la position du curseur dans le navigateur.	a et b sont des châines de caractère ou des entiers	#*X : a, Y : b
PARAMÈTRES URL	Règle les paramètres URL chaîne #*Les paramètres URL sont défiinis
RÉGLAGE DES PARAMÈTRES URL	Règle les paramètres URL Aucun paramètre #*Les paramètres URL sont ...
DéFINITION DE L'URL DE DEMARRAGE	Définit l'URL de démarrage chaîne #*L'URL de démarrage est défiinis
DéFINITION DE L'URL DE DEMARRAGE	Définit l'URL de démarrage Aucun paramètre #*L'URL de démarrage est ...
COMMANDES GENÉRALES D'ÉCRAN
Commande Description	tion Paramètre Retour
RÉGLAGE DE LA TÉLÉCOMMANDE	Active/désactive les commandes de la télécommande	n est une châne de caractères ou un entier (n = MARCHE, n = ARRÊT)	Active ou désactive la télécommande
RÉGLAGE DE LA SOURCE	active/désactive la source.	« châne n, entier b (n = SCART1, n = SCART2, n = FAV, n = SVHS, n = HDMI1, n = HDMI2, n = HDMI3, n = HDMI4, n = YPBPR, n = VGA, n = SCART1S, n = SCART2S) (b = 1(activer), b = 0(désactiver)) »	« #*Source séLECTIONnée n #*Activer/Désactiver l'état : b »
DéFINITION DE LA SOURCE	Définit la source. Aucun paramètre #*la source est ...
DéFINITION DU PAYS	Définissez le pays dans l'état des châines.	Aucun paramètre #*LE PAYS EST : ...
DéFINITION DE LA VERSION DU LOGICIEL	Renvoié la version du logiciel du téléviseur.	Aucun paramètre #*V...
CLÉ	Envoyez la clé à l'éclipse.	n est une châne de caractères ou un entier (n = 0, n = 1, ..., n = haut, ...., n = menu, ....ext.)	la clé n est envoyée à l'éclipse
RÉINITIALISATION RÉinitialisez l'appareil. Aucun paramètre		Le processus de réinitialisation s'est déroué avec succès. Rétablissez la connexion.
VEILLE	« Faites passer le boîtier en mode Veille. (Attention : Vous ne pouvez pas allumer le téléviseur avec la commande de Veille. Vous doivent l'allumer avec la télécommande. Si vous utilisez la commande de VEILLE, vous doivent rétablier la connexion. État du téléviseur : HARD-STANDBY) »	Aucun paramètre	« #*entrez le mode de puissance faible (), returne avec succès. ou #*entrez le mode de puissance faible () returne avec succès! ou #*entrez le mode Veille () returne avec succès. ou #*Mode de temporisation du menu incorrect»
TEMPORISATION DU MENU	Réglez le mode de temporisation du menu.	n est un entier (n = 0, n = 15, n = 30, n = 60)	« #*Réglez le mode de temporisation du menu sur ARRÊT ou #*Réglez le mode de temporisation du menu sur 60 ou #*Mode de temporisation du menu incorrect»
DéFINITION DU N° DE MODELE	Définissez le n° de modele	Aucun paramètre #*N° de modèle : ...
DéFINITION DU N° DE SÉRIE	Définit le n° de série Aucun paramètre Numéro de série	...
RéGLAGE DU VOYANT LED	Activez ou désactivez levoyant LED	Aucun paramètre	« #*Voyant LED activé #*voyant LED désactivé »
RéGLAGE DE LA TÉLÉCOMMANDE	Activez la télécommande	Aucun paramètre	« #*Télécommande activée #*Télécommande désactivée »
OPÉRATIONS USB	Exécuter des opérations USB	Aucun paramètre	Vous peuvent voir s'afficher les impressions Bank 0, Bank 1, etc. Assurez-vous que les imprimés de déboggage s'affichent : « MFC ISP: terminé » sera écrit... Cela peut prendre plus de 10 minutes.
RéGLAGE DE LA TEMPORISATION DE MENU	Réglez le mode de temporisation du menu	Aucun paramètre	« #*le mode de temporisation du menu est DÉSACTIVÉ #*le mode de temporisation du menu est n #*Impossible d'activer le mode de temporisation du menu Remarque : La valeur au-dessus de n est l'une des valeurs suivantes (15, 30, 60) »
DéFINITION DE LA DURÉE DE VIE DU TÉLÉVISEUR	Imprime la durée de vie de l'écran en minutes.	Aucun paramètre #*Durée de	vie du monitaur : n
RÉGLAGE DE LA MISE EN MARCHE PROGRAMMABLE	Réglez le niveau de mise en marche programmable	entier n (0 <= n <= 20, la formule de calcul du retard est 100 ms*n)	« #*Mise en marche programmable régée sur ... Ms #*NACK »
RÉGLAGE DE LA MISE EN MARCHE PROGRAMMABLE	Réglez le niveau de mise en marche programmable	Aucun paramètre	#*La valeur de mise en marche programmable est de ... ms
RÉINITIALISATION DE L'AFFICHAGE	Réglez tous les éléments du menu des paramètres d'affichage à leurs valeurs par défaut.	Aucun paramètre	#*Tous les paramètres d'affichage défiinis aux valeurs par défaut
SELECTIONNER LA SOURCE	Sélectionnez la source. (0 = TV, autres index de source (certains d'entre eux ne sont pas activés))	entier n (5 = FAV,7 = HDMI1, 8 = HDMI2,11 = YPbPr, 12 = Vga,18 = DVI, 19 = DP,20 = OPS)	« #*seLECTIONnez la source du téléviseur ou#*seLECTIONnez une source externe... »
TOUCHE Veille	Faites passer le boîtier en mode Veille. (Pour un mode Veille rapide)	Aucun paramètre	la clé de secours est envoyée à l'éclipse
HEURE	Affiche la date et l'heure actuelles.	Aucun paramètre Heure = ...
ALLER AU MODE VEILLE	Activez ou désactivez le mode Veille.	Aucun paramètre	« #*Mode Veille désactivé ou#*Mode Veille activé »
DÉMARRAGE DE L'INSTALLATION INITIALE	Démarrez l'installation initiale.	Aucun paramètre #*L'installatio	on initiale a démarré.
MODIFICATION DE LA LANGUE	Modifier la langue active.	« x et y sont des entiers X = type de langage, (0 = langage système, 1 = langue d'événement, 2 = langue audio primaire, 3 = langue audio secondaire, 4 = langue primaire de sous-titres, 5 = langue secondaire de sous-titres, 6 = langue primaire de télétexte, 7 = langue secondaire de télétexte) Y = langue (0 = danois, 1 = allemand, 2 = estonien, 3 = anglais, 4 = espagnol, 5 = grec, 6 = français, 7 = gaéliique, 8 = croate, 9 = italien, 10 = letton, 11 = lituanien, 12 = hongrois, 13 = néerlandais, 14 = norvégien, 15 = polonais, 16 = portugais, 17 = russe, 18 = roumain, 19 = albanais, 20 = slovène, 21 = slovaque, 22 = serbe, 23 = finnois, 24 = turc, 26 = tchêque, 27 = ukrainien, 28 = bulgare, 29 = arabe, 30 = persan, 31 = hébreu, 32 = biélurssse, 33 = macédonien, 34 = monténégrin, 35 = thailandsais) Example : CHANGELNG 0 25 (Pour définiter la langue du système en turc)»	« #*La langue active a été modifiée ou #*Paramètres d'élement incorrects définis »
RÉGLAGE DU PAYS	Ne réglez pas le pays dans un état de canaux.	n est une chaîne de caractères ou un entier (TURQUIE, ALLEMAGNE, ...)	« #* Définissez le pays () sur n ou #*Le pays doit être définis uniquement en mode FTI ((aucun état de canaux) »
RÉGLAGE DU MODE VEILLE RAPIDE	RÉGLEZ LE MODE VEILLE RAPIDE n, lorsque n est activé ou désactivé.	n est une chaîne de caractères ou un entier (n = MARCHE, n = ARRÊT)	« #*Activez le mode Veille rapide ou #*Désactivez le mode Veille rapide ou #*Le mode Veille rapide n'est pas activé »
RÉGLAGE DU MODE VEILLE RAPIDE	Retourne à l'état de veille rapide n (activé ou désactivé)	Aucun paramètre #*La valeur	de Veille rapide est n
OPÉRATIONS USB	Exécuter des opérations USB	Aucun paramètre	Vous peuvent voir s'afficher les impressions Bank 0, Bank 1, etc. Assurez-vous que les imprimés de déboge s'affichent : « MFC ISP: terminé » sera écrit... Cela peut prendre plus de 10 minutes.
COMMANDES DE RÉSEAU
Commande Description	Paramètre Retour
set_IP_address	Définissez l'adresse IP statique de l'interface réseau eth0.	n est une chaîne de caractères ou un entier. Exemple : set_IP_address 192.168.0.15	« #*Définition de l'adresse IP effectué avec succès #*Adresse IP OK »
get_IP_address	Définissez l'adresse IP de l'interface réseau eth0. Utilisation : get_IP_address	Aucun paramètre #*Adresse IP : ...
DéFINIR UN TYPE DE RÉSEAU	Définissez un type de réseau (ex.: valeur de la fonction DÉFINIR UN TYPE DE RÉSEAU) ( cette valeur doit être « câblé », « sans fil » ou « désactivement » comme chaîne)	Chaine de caractères n (« câblé », « sans fil » ou « désactivement »)	#*Le type de réseau est définir sur : <network-type>
OBTENIR UN TYPE DE RÉSEAU	Obtenez un type de réseau (ex.: OBTENIR UN TYPE DE RÉSEAU)	Aucun paramètre	#*Le type de réseau est <network-type>
DéFINIR UN MASQUE SOUS-RÉSEAU	Définissez le masque sous-réseau (la valeur du masque sous-réseau doit être de format nnn.nnn.nnn.nnn.nnn) (ex.: DÉFINIR UN MASQUE SOUS RÉSEAU nnn.nnn.nnn.nnn.nnn)	Chaine de caractères « nnn.nnn.nnn.nnn »	« #*définir masque sous-réseau : nnn.nnn.nnn.nnn #*echec de définition de masque sous-réseau »
OBTENIR UN MASQUE SOUS-RÉSEAU	Obtenez un masque sous-réseau (ex.: OBTENIR UN MASQUE SOUS-RÉSEAU)	Aucun paramètre	#*Le masque sous-réseau est nnn.nnn.nnn.nnn
DéFINIR UNE PASSERELLE PAR DÉFAUT	Définissez une passerelle par défaut (la valeur de passerelle doit être au format nnn.nnn.nnn.nnn.nnn) (ex.: DÉFINIR UNE PASSERELLE PAR DÉFAUT nnn.nnn.nnn.nnn.nnn)	Chaine de caractères « nnn.nnn.nnn.nnn »	« #*définir la passerelle par défaut : nnn.nnn.nnn.nnn #*echec de définition de la passerelle par défaut »
OBTENIR PASSERELLE PAR DÉFAUT	Obtenez une passerelle par défaut (ex.: OBTENIR UNE PASSERELLE PAR DÉFAUT)	Aucun paramètre	#*La passerelle par défaut est nnn.nnn.nnn.nnn
GETDNS1	Accédez à un serveur DNS 1 (ex.: GETDNS1)	Aucun paramètre	#*Le serveur DNS 1 est nnn.nnn.nnn.nnn
GETDNS2	Accédez à un serveur DNS 2 (ex.: GETDNS2)	Aucun paramètre	#*Le serveur DNS 1 est nnn.nnn.nnn.nnn
TEST DU DÉBIT INTERNET	Commencez le test du débit Internet	Aucun paramètre	« Test du débit internet.Commencé ». Le message « Aucune connexioninternet trouvée » est imprimé encas d'échec du test.

COMMANDE VGA/ORDI
Commande Description	Paramètre Retour
POSITION HORIZONTAL	Réglez la position horizontale.	n est un entier (-25 ≤ n ≤ 25)	* réglez la position horizontale à ... (pourcentage dans l'intervalle) #*valeur entrée non valide"
POSITION VERTICAL	Réglez la position vertical.	n est un entier (-25 ≤ n ≤ 25)	#* réglez la position verticale à ... (pourcentage dans l'intervalle) #*valeur entrée non valide"
HORLOGE DE POINT	Réglez l'horloge de point.	n est un entier (-50 ≤ n ≤ 50)	#* réglez l'horloge de point à ... (pourcentage dans l'intervalle) #*valeur entrée non valide"
AUTO POS	Réglez la position automatique.	Aucun paramètre #* réglez la position automatique	position automatique
GETOSDORIENTATION	Obtenir une orientation OSD	Aucun paramètre #*L'orientation OSD ...
GETHPOS	Obtenir la position horizontale.	Aucun paramètre #*La position horizontale est ...
GETVPOS	Obtenir la position verticale.	Aucun paramètre #*La position verticale est ...
GETDOTCLOCK	Obtenir l'horloge de point.	Aucun paramètre #*L'horloge de point ...
SETOPSPower	Régler l'état de l'alimentation de l'OPS	Paramètre de chaine « marche » ou « arrêt »	"#*Mise en marche de l'OPS #*Arrêt de l'OPS #*L'OPS est déjà en marche #*L'OPS est déjà à l'arrêt #*L'OPS n'est pas activé #*L'OPS n'est pas branché #*valeur entrée non valide"

COMMANDES D'IMAGE
Commande Description	Paramètre Retour
TEMPÉRATURE DE COULEUR	Réglez la température de couleur.	n est une chaîne de caractères ou un entier (n = normal, chaud ou froid)	#*réglez la température de couleur () à n
DéFINITION DU MODE IMAGE	Définissez le mode Image.	Aucun paramètre	#*Le mode Image est ... pour la source actuelle
MODE IMAGE	Sélectionnez le mode Image.	n est un entier (1 = dynamique, 2 = naturel, 3 = cinéma, 4 = jeu)	« #*seLECTIONnez le mode Image () régle à n #*le paramètre de mode image entré est incorrect »
RÉGLER LE CONTRASTE	Définissez la valeur du contraste de l'image.	Aucun paramètre	#*VALEUR DU CONTRASTE DE L'IMAGE : ...
DéFINIR LE CONTRASTE	Réglez la valeur du contraste de l'image.	n est un entier (0 ≤ n ≤ 100)	« #*La valeur du contraste de l'image #*la même valeur est définie. Aucune opération. #*Valeur incorrecte entre les plages définiennes (0-100)
RÉGLER LA LUMINOSITÉ	Définissez la valeur de la luminosité de l'image.	Aucun paramètre	#*VALEUR DE LA LUMINOSITÉ DE L'IMAGE : ...
DéFINIR LA LUMINOSITÉ	Réglez la valeur de la luminosité de l'image.	n est un entier (0 ≤ n ≤ 100)	« #*La valeur de la luminosité de l'image #*la même valeur est définie. Aucune opération. #*Valeur incorrecte entre les plages définiennes (0-100)
DéFINITION DE LA NETTETÉ	Définissez la valeur de la nettété de l'image.	Aucun paramètre	#*VALEUR DE LA NETTETÉ DE L'IMAGE : ...
RÉGLAGE DE LA NETTETÉ	Réglez la valeur de la nettété de l'image.	n est un entier (0 ≤ n ≤ 100)	« #*La valeur de la luminosité de l'image #*la même valeur est définie. Aucune opération. #*Valeur incorrecte entre les plages définiennes (0-100)
RÉGLER LA COULEUR	Définissez la valeur de la couleur de l'image.	Aucun paramètre	#*VALEUR DE LA COULEUR DE L'IMAGE : ...
DéFINIR LA COULEUR	Réglez la valeur de la couleur de l'image.	n est un entier (0 ≤ n ≤ 100)	« #*La valeur de la couleur de l'image #*la même valeur est définie. Aucune opération. #*Valeur incorrecte entre les plages définiennes (0-100)
RÉGLAGE DE LA FONCTION CARNATION	Réglez la valeur de la fonction carnation de l'image.	n est un entier (-5 ≤ n ≤ 5)	« #*La valeur de la fonction carnation de l'image #*la même valeur est définie. Aucune opération. #*Valeur incorrecte entre les plages définiennes (-5-5)
ZOOM IMAGE	Réglez le mode Zoom image.	n est une chaîne de caractères ou un entier (n = automatique, 16/9, sous-titre, 14/9, 14/9zoom, 4/3, plein écran (uniquement pour les chaînes HD), panoramicique, kinéma)	« #*séléctionnez le mode Zoom image () réglé à n #*le paramètre de mode zoom image entre est incorrect »
BALANCE DES BLANCS	Réglez la valeur de balance des blancs.	Le type et la valeur sont des chaînes de caractères ou des entiers (type = gain de rouge, gain de vert, gain de bleu, décalage de rouge, décalage de vert, décalage de bleu) (0 ≤ valeur ≤ 250)	« #*La balance des blancs est régée Valeur de balance des blancs incorrecte (0-255) Type de balance des blancs incorrect »
DéFINITION DE LA BALANCE DES BLANCS	Définissez la valeur de balance des blancs.	Le type est une chaîne de caractères ou un entier (type = gain de rouge, gain de vert, gain de bleu, décalage de rouge, décalage de vert, décalage de bleu)	#* type ...
SET3DMODE	Réglez les valeurs du mode 3D ( arrêt, automatique, horizontal, vertical et jeu)	n est un entier (n = arrêt, automatique, horizontal, vertical et jeu)	« #*Réglez le mode 3G. () réglez sur n ou #*Paramètres d'égaliser incorrêts défiinis »
SETVIRTUAL3D	Réglez les valeurs du 3D Virtuel.	n est un entier (0 = arrêt, 1 = bas, 2 = moyen, 3 = haut)	« #*Réglez le mode 3D virtuel. () réglez sur n #*Paramètres 3D définis incorrects »
AUGMENTATION DU CONTRASTE	Augmentez le niveau de contraste en une étape	Aucun paramètre	La valeur du contraste de l'image est régée à …
DIMINUTION DU CONTRASTE	Diminuez le niveau de contraste en une étape	Aucun paramètre	La valeur du contraste de l'image est régée à …
ACCÉDER AU MODE ÉCONOMIE D'ENERGIE	Accédez au mode Économie d'énergie. (Si le profil le permet)	Aucun paramètre	#*Le mode Économie d'énergie est …
ACCÉDER AU MODE ÉCONOMIE DE CHARGE	Accédez au mode Économie de charge.	Aucun paramètre	« #*Le mode Économie de charge est ACTIVÉ #*le mode économie de charge est DÉSACTIVÉ »
ACCÉDER À LA FONCTION TEMPERATURE DE	Accédez à la fonction Température de couleur.	Aucun paramètre #*La température de couleur est …
OBTENIR LA VALEUR DE TEINTE	Obtenez la valeur de la teinte de l'image.	Aucun paramètre #*Le niveau de teinte est …
OBTENIR LA VALEUR DE LA FONCTION CARNATION	Obtenez la valeur de la fonction carnation de l'image.	Aucun paramètre #*La valeur de carnation est de …
OBTENIR LE MODELE	Obtenir le modèle sélectionné de moniteur	Aucun paramètre Le modele est …

COMMANDES DU MUR VIDÉO
Commande Description	Paramètre Retour
SETROWCOUNT	Régler le nombre de lignes	n est un entier (0 ≤ n ≤ 100) #*	Régler le nombre de lignes à n
GETROWCOUNT	Obtenir le nombre de colonnes	Aucun paramètre #*Le nombre de colonnes est ...
SETColumNCOUNT	Régler le nombre de colonnes.	n est un entier (0 ≤ n ≤ 100)	#*Régler le nombre de colonnes à n
GETColumNCOUNT	Obtenir le nombre de colonnes.	Aucun paramètre #*Le nombre de colonnes est ...
SETCELL	Régler le nombre de cellules	n est un entier (0 ≤ n ≤ 100) #*	Régler le nombre de cellules à n
GETCELL	Obtenir le nombre de cellules	Aucun paramètre #*Le nombre de cellules est ...
SETOFFSET Régler le décalage	Le nombre de pixels à recadrer des quatre cotsés est un caractère entier n (0 ≤ n ≤ 100).	#*Régler le décalage à n
GETOFFSET Obtenir le décalage Aucun paramètre	#*Le décalage est...
SETVIDEOWALL	Paramètres de l'ensemble mur videoe	« pour chaque élément, les paramètres sont libellés au format suivant : Nombre de lignes-nombre de colonnes-nombre de cellules »	#*Régler le nombre de lignes à ..., régler le nombre de colonnes à ..., régler le nombre de cellules à ..., régler le décalage à ...
GETVIDEOWALL	Obtenir les paramètres de l'ensemble mur videoe	Aucun paramètre	#*Le nombre de ligne est ..., le nombre' de colonnes est ..., le numéro de cellule est de ..., le décalage ...
SETALLVIDEOWALL	Régler tous les paramètres du mur videoe	« les paramètres, pour chaque élément, sont libellés au format suivant: picture_mode-contrast-brightness-sharpsness-color-powsave_mode-backlight_mode-colortemp-zoom_mode-hdmi_trueblack-picture_hue-volume-headphone_volume »	#*... (« régler à » pour chaque paramètre dans l'ordre)
GETALLVIDEOWALL	Obtenir tous les paramètres du mur videoe	Aucun paramètre	#picture_mode-contrast-brightness-sharpsness-color-powsave_mode-backlight_mode-colortemp-zoom_mode-hdmi=trueblack-picture_hue-volume-headphone_volume »
SETPIXELSHIFT	Décalage de pixels activé ou désactivé	n est une chaîne de caractères ou un entier (n = marche, n = arrêt)	« #*ACK #*NACK"
GETPIXELSHIFT	Obtenir le décalage de pixels	Aucun paramètre #*Le décalage de pixels est ...
SETSIGNAGEID	Réglage de l'ID de signalisation	L'identifiant de signalisation est un entier n (1 ≤ n ≤ 100)	« #*ACK #*NACK"
GETSIGNAGEID	Obtenir l'ID de signalisation	Aucun paramètre	« #*l'identifiant de signalisation est ... (si la valeur renvoyée est 0, cela signifie qu'aucune signalisation n'est attribuée. 0 est la valeur par défaut) ».

COMMANDES DU NAVIGATEUR MULTIMÉDIA
Commande Description	Paramètre Retour
SETVIEWSTYLE	Régler le style d'affichage (plat ou Dossier)	Caracteré n (Plat, Dossier)	#*Le style d'affichage est régé à ... (Plat ou Dossier)
GETVIEWSTYLE	Obtenir le style d'affichage (Plat ou Dossier)	Aucun paramètre	#*Le style d'affichage est...(Plat ou Dossier)
SETSLIDESHOWINTERVAL	Définit l'intervalle de temps d'affichage du mode diaporama	Entier n (5, 10, 15, 20, 25, 30)	#*L'intervalle d'affichage du mode Diaporama est réglé à ... secondes
GETSLIDESHOWINTERVAL	obtenir l'intervalle de temps d'affichage du mode diaporama	Aucun paramètre	#*L'intervalle d'affichage du mode Diaporama est de ... secondes
SETUSBAUTOPLAY	Régler le mode Lecture usb automatique	n est un entier (ACTIVÉ, DÉSACTIVÉ)	#*Le mode lecture usb automatique est réglé sur ... (ACTIVÉ/DÉSACTIVÉ)
GETUSBAUTOPLAY	Obtenir le mode Lecture usb automatique	Aucun paramètre	#*Le mode lecture usb automatique est ... (ACTIVÉ/ DÉSACTIVÉ)

COMMANDES DU PANNEAU ADMINISTRATEUR
Commande Description	Paramètre Retour
RST Redémarrez	Aucun paramètre #Le moniteur redémarre
STV	Règle le volume du moniteur, la valeur de paramètre est définie pour le niveau de volume.	caractère entier (niveau de volume)	#Le niveau du volume régle = ...
STL	Choisir la langue du moniteur	Chaîne de caractères-entier (veuillez consulter les abréviations des différentes langues)	#La langue a été modifiée à ...
STWA Arrêté alarme de réveil Aucun paramètre	#Alarme de réveil arrêtée	!!!
STEA Arrêté alarme d'urgence aucun # Alarme d'urgence arrêtée !!!
UNP Envoyer un message	« châne de caractères-entier (texte du message - 0) [le contenu du texte du message doit être « mot 1 + mot 2 + mot 3 ... »] »	#Message envoyé avec SUCESS !!!
GTSURL	Obtenir l'URL du portail du moniteur	aucun #L'url de démarrage est	...
COMMANDE DE RÉGLAGE DE SIGNALISATION
Commande Description	Paramètre Retour
GETTOTALSPACE	Obtenir l'espace de stockage usb total (en Mo)	Aucun paramètre #*L'espace total est de ... Mo
GETFREESPACE	Obtenir l'espace de stockage usb libre (en Mo)	Aucun paramètre #*L'espace total est de ... Mo
SAVEMENTOBLINFO	Enregistrre le nom et la version du modele dans un disque amovible	Aucun paramètre	#*Les informations du modele sont enregistrées OU #*Aucun disque amovible n'est connecté (Si aucun disque amovible n'est connecté)
SETSCHEDULER	Active/Désactive le planificateur.	n est un entier (ACTIVÉ, DÉSACTIVÉ)	#*Le planificateur est régé sur .... (ACTIVÉ/DÉSACTIVÉ)
GETSCHEDULER	Obtenir le réglage du planificateur (activé/désactivé)	Aucun paramètre	#*Le planificateur est .... (ACTIVÉ/ DÉSACTIVÉ)
SETSCHEDULEOP	Définir les paramètres du planificateur	Caractère n ( temps d'activitéTemps d'inactivité format de source : hh:mm_ hh:mm_source )	#*Les paramètres du planificateur sont... (Régèle/pas régèle).
GETSCHEDULEOP	Obtenir les paramètres du planificateur	Aucun paramètre	#*Le temps d'activité/d'inactivité et la source du planificateur sont : .... (hh:mm_ hh:mm_source)

COMMANDES HEX RS232

Étapes du test de protocole

Assurez-vous que vous connaissiez toute type de tableau avant de tester. Il existe deux types de tableau : Les connexions UART 0 et UART 1 de ces tableaux sont presentees ci-après :

1. RJ12 est connecté à UART 0, et DSUB9 à UART 1. Alors, UART 0 et UART 1 peuvent être testés séparément dans ce type de tableau.

2. RJ12 et DSUB9 sont tous connectés à UART 0. UART 1 est compatible avec le module OPS mais ne lui est pas accessible. Alors, seul UART 0 peut être testé dans ce type de tableau.

3. Activez le protocole HEX sur votre téléviseur.

A. Entre le menu des paramétres de signalisation.
b. Changez l'option ASCII en HEX dans UART 0 ou UART 1 du sous-menu.

• Ouvrez un programme pour port de communication série quelconque (exp. : Realterm). Configurez les paramètres de communication série qui suiv :

Débit en bauds : 19 200 pour UART 0, 9 600 pour UART 1

Parité :Aucun

Bits de données : 8

Bit d'arrêt : 1

Liaison :Aucun

• Notez que la valeur par défaut de UART 0 est ASCII, et celle UART 1 est HEX

Dans les tableaux suivants, XY representa les valeurs en octet variables.

Toutes les valeurs en octet sont hexadécimales.

Messages d'erreur

• Accusé de réception négatif : 15 Lorsque l'écran ne peut pas décoder la commande qu'il recoit, il vous envoie cette valeur. Dans ce cas, vous doivent vérifier le code d'envoi et renvoyer la commande.
• Message d'erreur : 1C 00 00 Lorsque pour une quelconque raison, l'écran ne peut pas exécuter la commande reçue, il vous envoie cette valeur. Dans ce cas, vous devez vérifier le code d'envoi et l'état de configuration de l'écran.

Commande reçue par l'écran														Réponse de l'écran en cas de succès de l'opération
Nombre d'octets 0 1 2 3 4 5	6 7 8	9 10 11	12											0 1	2 Remarques
	Entête Données
	Code de l'entête	Paquet	Taille des données	Drapeau CRC	Action Type			Code de réglage
Nom Opération L H L H L H	L H	L H	L H
Monteur	MARCHE	BE	EF	03	06	00	19	D3	02	00	00	60	02	00	06
	ARRÊT	BE	EF	03	06	00	19	D3	02	00	00	60	01	00	06
	GET	BE	EF	03	06	00	19	D8	03	00	00	60	07	00	1D	00	XY
Muet	MARCHE	BE	EF	03	06	00	D6	D2	01	00	02	20	01	00	06
	ARRÊT	BE	EF	03	06	00	46	D3	01	00	02	20	00	00	06
	GET	BE	EF	03	06	00	75	D3	02	00	02	20	00	00	1D	00	XY
Écran	MARCHE	BE	EF	03	06	00	6B	D9	01	00	20	30	01	00	06
	ARRÊT	BE	EF	03	06	00	FB	D8	01	00	20	30	00	00	06
	GET	BE	EF	03	06	00	C8	D8	02	00	20	30	00	00	1D	00	XY
Source	OPS	BE	EF	03	06	00	FE	D2	01	00	00	20	00	00	06
	HDMI	BE	EF	03	06	00	OE	D2	01	00	00	20	03	00	06
	VGA	BE	EF	03	06	00	6E	D2	01	00	00	20	01	00	06
	FAV	BE	EF	03	06	00	00	00	01	00	00	20	05	00	06
Source	HDMI2	BE	EF	03	06	00	00	00	01	00	00	20	08	00	06
	YPbPr	BE	EF	03	06	00	00	00	01	00	00	20	0B	00	06
	DP	BE	EF	03	06	00	00	00	01	00	00	20	13	00	06
	WIDI	BE	EF	03	06	00	00	00	01	00	00	20	15	00	06
	GET	BE	EF	03	06	00	CD	D2	02	00	00	20	00	00	1D	00	XY

Commande reçue par l'écran																Réponse de l'écran en cas de succès de l'opération
Nombre d'octets 0 1 2 3 4 5 6	789101112															01	2Remarques
	Entête Données
	Code de l'entête		Paquet		Taille des données		Drapeau CRC		Action Type				Code de réglage
Nom Opération LHLHLH	HLH	LH
Phase	INCRÉMENT BE EF	03 06	00 2F	83 04	00 03	21 00	00 06											Les commandes de phases sont destinées au décalage de phase VGA Elles fonctionnement indépendamment de la source sélectionnée.
	DéCRÉMENT	BE EF 03	06 00	FE 82	05 00	03 21	00 00 06
	GET	BE EF 03	06 00	49 83	02 00	03 21	00 00 1D	00 XY										XY est dans la plage comprise entre 00 et 64
Position H	INCRÉMENT BE EF	03 06	00 97	82 04	00 01	21 00	00 06
	DéCRÉMENT	BE EF 03	06 00	46 83	05 00	01 21	00 00 06
	GET	BE EF 03	06 00	1 82	02 00	01 21	00 00 1D	00 XY										XY est dans la plage comprise entre 00 et 64 La position centrale est 32
Position V	INCRÉMENT BE EF	03 06	00 6B	83 04	00 00	21 00	00 06
	DéCRÉMENT	BE EF 03	06 00	BA 82	05 00	00 21	00 00 06
	GET	BE EF 03	06 00	D 83	02 00	00 21	00 00 1D	00 XY										XY est dans la plage comprise entre 00 et 64 La position centrale est 32
Gain de température de couleur R	INCRÉMENT BE EF	03 06	00 52	F4 04	00 B1	30 00	00 06
	DéCRÉMENT	BE EF 03	06 00	83 F5	05 00	B1 30	00 00 06
	GET	BE EF 03	06 00	34 F4	02 00	B1 30	00 00 1D	00 XY
Gain de température de couleur G	INCRÉMENT BE EF	03 06	00 16	F4 04	00 B2	30 00	00 06
	DéCRÉMENT	BE EF 03	06 00	C7 F5	05 00	B2 30	00 00 06
	GET	BE EF 03	06 00	70 F4	02 00	B2 30	00 00 1D	00 XY
Gain de température de couleur B	INCRÉMENT BE EF	03 06	00 EA	F5 04	00 B3	30 00	00 06
	DéCRÉMENT	BE EF 03	06 00	B F4	05 00	B3 30	00 00 06
	GET	BE EF 03	06 00	C F5	02 00	B3 30	00 00 1D	00 XY
Mainlien	EXÉCUTER	BE EF 03	06 00	00 00	06 00	C0 30	00 00 06											Bascule au statut de video figée.

Taux de pixels maximum

Source	Résolution Max.	Espace chroma-tique	Bits/Composants Pixel/Taux
HDMI	4k@60Hz	YCbCr4:2:0	12 bit	445,50MHz
DVI	1080p@60 Hz	YCbCr4:4:4	8 bit	165MHz
OPS	4k@60Hz	YCbCr4:2:0	12 bit	445,50MHz
HDMI (DVI opt)	4k@60Hz	YCbCr4:2:0	12 bit	445,50MHz

(*) Contactez notre revendeur local pour avoir des informations relatives à la version du chassis de votre écran.

Formats de fichiers pris en charge pour la lecture à partir d'une clé USB

Formats de fichiers video pris en charge pour le mode USB

Code video Résol	lution Taux	binaire	Support
MPEG1/2	1080Px2@30fps, 1080P@60fps mov), AVI (.avi), MKV (.mrv), ASF (.swf) mov), 3GPP (.3gpp, .3gp), AVI (.avi), MKV (.mkv), ASF (.asf)	40Mbps	Flux de programme MPEG (.DAT, .VOB, .MPG, .MPEG), flux de transport MPEG (.ts, .trp, .tp), MP4 (.mp4, .mov), 3GPP (.3gpp, .3gp), AVI (.avi), MKV (.mkv), ASF (.asf)
MPEG4			Flux de programme MPEG (.MPG, .MPEG), MP4 (.mp4, .mov), 3GPP (.3gpp, .3gp), AVI (.avi), MKV (.mkv), ASF (.asf)
XviD MP4 (.mp4, .r) mov), AVI (.avi), MKV (.mrv)	AVI (.avi), MKV (.mrv), ASF (.swf)	ASF ( .swf )	(asf)
Sorenson H.263 FL
H.263 MP4 (.mp4,		AVI (.avi)	MKV (.mkv)
H.264	3840x2160@30fps, 1080P@60fps	135Mbps	FLV (.flv), MP4 (.mp4, .mov), 3GPP (.3gpp, .3gp), MPEG Flux de transport (.ts, .trp, .tp), ASF (.asf), AVI (.avi), MKV (.mkv)
Motion JPEG 720P	@30fps 10Mbps		AVI (.avi), 3GPP (.3gpp, .3gp), MP4 (.mp4, .mov), MKV (.mkv), ASF (.asf)
VP8 1080P@30fps	20Mbps MKV (.mkv), WebM (.webm)
HEVC/H.265	4K2K@60 fps 100Mbps		MP4 (.mp4, .mov), MKV (.mkv), flux de transport MPEG (.ts, .trp, .tp)
	1080P@60fps 50Mbps		MP4 (.mp4, .mov), MKV (.mkv), flux de transport MPEG (.ts, .trp, .tp), 3GPP (.3gpp, .3gp)
VP9 4K2K@30 fps	100Mbps MKV (.mkv), WebM (.webm)

Formats de fichiers image pris en charge pour le mode USB

Image Photo	Résolution	(largeur x hauteur)	Remarque
JPEG	Base-line	15360x8640	La limite de résolution maximale dépend de la taille de la DRAM
	Progressif	1024x768
PNG	non- entrelacé	9600x6400
	entrelacé	1200x800
BMP		9600x6400

Formats de fichiers audio pris en charge pour le mode USB

Code audio	Taux d'échantillon	Taux binaire	Support
MPEG1/2 Layer1	16KHz ~ 48KHz	32 Kbps ~ 448 Kbps	MP3 (.mp3), AVI (.avi), ASF (.asf), Matroska (.mkv, .mka), flux de transport MPEG (.ts, .trp, .tp), flux de programme MPEG (.DAT, .VOB, .MPG, .MPEG), WAV (.wav)
MPEG1/2 Layer2	16KHz ~ 48KHz	8 Kbps ~ 384 Kbps	MP3 (.mp3), AVI (.avi), ASF (.asf), Matroska (.mkv, .mka), flux de transport MPEG (.ts, .trp, .tp), flux de programme MPEG (.DAT, .VOB, .MPG, .MPEG), WAV (.wav)
MPEG1/2 Layer3	16KHz ~ 48KHz	8 Kbps ~ 320 Kbps	MP3 (.mp3), AVI (.avi), ASF (.asf), Matroska (.mkv, .mka), 3GPP (.3gpp, .3gp), MP4 (.mp4, .mov, m4a), flux de transport MPEG (.ts, .trp, .tp), flux de programme MPEG (.DAT, .VOB, .MPG, .MPEG), FLV (.flv), WAV (.wav), SWF (.swf)
AC3	32KHz, 44,1KHz, 48KHz	32 Kbps ~ 640 Kbps	AC3 (.ac3), AVI (.avi), Matroska (.mkv, .mka), 3GPP (.3gpp, .3gp), MP4 (.mp4, .mov, m4a), flux de transport MPEG (.ts, .trp, .tp), flux de programme MPEG (.DAT, .VOB, .MPG, .MPEG)
EAC3	32KHz, 44,1KHz, 48KHz	32 Kbps ~ 6 Mbps	EAC3 (.ec3), 3GPP (.3gpp, .3gp), MP4 (.mp4, .mov, m4a), flux de transport MPEG (.ts, .trp, .tp), flux de programme MPEG (.DAT, .VOB, .MPG, .MPEG)
AAC, HEAAC 8KHz ~ 48KHz			AAC (.aac), AVI (.avi), Matroska (.mkv, .mka), 3GPP (.3gpp, .3gp), MP4 (.mp4, .mov, m4a), flux de transport MPEG (.ts, .trp, .tp), flux de programme MPEG (.DAT, .VOB, .MPG, .MPEG), FLV (.flv), RM (.ra)
WMA 8KHz ~ 48KHz		128 bps ~ 320 Kbps	ASF (.wma, .asf), AVI (.avi), Matroska (.mkv, .mka)
WMA 10 Pro M0 48KHz < 192kbps
WMA 10 Pro M1 48KHz < 384kbps
WMA 10 Pro M2 96KHz < 768kbps
G711 A/mu-law 8KHz		64 Kbps ~ 128 Kbps	WAV (.wav), AVI (.avi), Matroska (.mkv, .mka), 3GPP (.3gpp, .3gp), MP4 (.mp4, .mov, m4a)
LBR (cook)	8KHz, 11,025KHz, 22,05KHz, 44,1KHz	6 Kbps ~ 128 Kbps	RM (.ra)
FLAC 8 KHz~96	KHz < 1.6Mbps Matroska (.mkv	.mka)

Fonctionnalités du système

Panneau

Type de panneau		75 po 190cm 16/7 UHD DLED
Résolution		3840x2160 UHD
Angle visuel	Horizontal	89°
	Perpendicular	89°
Luminosité max.		Type : 400 cd/m2.
Temps de réaction		6 ms
Fréquence horizontalie		60 (KHz)
Fréquence verticalie		67,5 (KHz)

Audio

Puisance de sortie audio de 2× 12W

Connexion réseau

Ethernet (LAN) pour la connectivité Internet

802.11 a/b/g/n Support WIFI intégré (en option)

Ports d'entrée/de sortie

1 x ports USB 2.0 (500mA)
1 x ports USB 3.0 (900mA)
1 x port USB interne 2.0 (500mA)
1 x port HDMI 2.0
1 x HDMI à 1.4 ou 2.0
1 x port VGA
1 x port d'entrée Audio
1xport de sortie Audio
1 x port RS232
1 x Port RJ12 Réservé à un usage militaire

1xportd'entreevideo
1x portYPbPr
1 x port de sortie coaxial SPDIF
1 x port d'entrée DplayPort v1.2
1 x port de sortie DplayPort v1.2
1 x port de casque
1 x port IR

OPS

Jusqu'à 40w

Alimentation

Avec OPS: 110-240 V CA, 50/60 Hz., 3200mA

Sans OPS : 110-240 V CA, 50/60 Hz., 2500mA

Poids (Kg)

36

Mémoire du système :

2xSO-DIMMDDDR3L

Jusqu'à 16GB

Réseau :

LAN:Prise en charge LAN 10/100/1 000 Mbps

WLAN:Support sans fil 802.11 a/g/n

Bluetooth 4.0

Stockage :

Disque dur interne HDD 2.5 pouces 500 Go

Disque dur interne SSD 256 Go

Ports d'entrée/de sortie :

1xRS232
1xRJ45
3 × USB 3.0 (5 V CC, 900 mA)
1 x USB 2.0 (5 V CC, 500mA)
1xVGA
1 x Mic-In / Line-Out
2xantenneWiFi

Spécifications du transmetteur LAN sans fil

Gammes de fréquence	Puisance max de sortie
2400 - 2483,5 MHz (CH1-CH13) < 100	mW
5150 - 5250 MHz (CH36 - CH48) < 200	mW
5250 - 5350 MHz (CH52 - CH64) < 200	mW
5470 - 5725 MHz (CH100 - CH140) < 200	mW

Restrictions pays

Cet apparéil est destiné à un usage domestique et de bureau dans tous les pays de l'UE (ainsi que d'autres pays qui appliquent les directives européenne en la matière) sans restriction, sauf pour les pays cédssous mentionnés.

Les exigences peuvent changer à tout moment pour tous les pays Nous recommendons aux utilisateurs de se rapprocher des autorités locales pour vérifier la réglementation locale en vigueur pour les bandes de 2,4 GHz et 5 GHz

Énoncé de la Federal Communication Commission sur les interférences

Cet apparéil a été testé et il a été découvert qu'il respecte les limites d'un apparéil numérique de classe B, conformément au chapitre 15 des règles de la FCC. Ces limites ont été conçues dans le but d'apporter une protection raisonnable contre les interférences dangereuses susceptibles d'être rencontres dans une installation résidentielle. Cet apparéil génére, utilise, et peut dégager une energia de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer une interférence dangereuse dans les communications radio. Toutefois, rien ne garantie que l'interférence ne se produit pas lors d'une installation particulière. Si cet apparéil

ne provoque pas d'interfERENCE dangereuse sur la réception radio ou télé, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur est encouraged à essayer de corriger l'interfERENCE grâce à l'une des mesures suivantes :

·^ Réorienter ou relocaliser l'antenna de réception.
·^ Renforcer l'espace entre l'appareil et le recepteur.
- Branchez l'appareil à une sortie sur un circuit différent de celui auquel le récepteur est branché.
Consultez le fournisseur ou un technician radio/TV qualifié pour obtenir de l'aide.

Mise en garde de la FCC: Tout changement ou toute modification non expressément approuvé(e) par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'appareil.

Cet apparéil est conforme au chapitre 15 des règles du FCC. Le fonctionnement est soumis aux deux conditions suivantes : (1) Cet apparéil ne provoque pas d'interférences dangereuses, et (2) cet apparéil doit supporter toute interférence extérieure, notamment les interférences susceptibles d'affector son fonctionnement.

Pour les produits disponibles sur les marchés américain / canadiens, seules les chaînes 1~11 peuvent être fonctionnelles. Il vous est impossible de selectionner d'autres chaînes.

REMARQUE IMPORTANTE

Énoncé de la FCC sur l'exposition aux rayonnements

Cet apparéil est conforme aux limites d'exposition aux rayonnements définies par la FCC dans un environnement non contrôle. Cet apparéil doit être installé et utilisé en conservant une distance minimale de 20 centimètres entre le radiateur et vous.

Remarque: En fonction du modele acheté, certaines options peuvent ne pas etre disponibles dans notre téléviseur.

Accessoires inclus

• Telecommande
• Piles:2xAAA
• Manuel d'instructions
• Extendeur IR
  Antenne OPS (si votre modele prend en charge I'OPS)

Cable micro USB a USB
- 4 supports de cable

Informations applicables aux utilisateurs concernant la mise au rebut de l'ancien apparéil et des piles.

[Union europeenne uniquement]

L'équipement portant ces symboles ne doit pas être mis au rebut comme les ordures menagères.

Vous devriez chercher des méthodes et des systèmes de recyclage appropriés pour l'élimination de ces produits.

Remarque: Le symbole Pb en dessous du symbole pour les piles indique que ces piles contiennent du plomb.

Pour les pilotes et des informations supplémentaires s'il vous plaît visitez: www. hitachidigitalmedia.com

Pour l'assistance technique, veuilles contacter
pj/[e-mail]

Notification

RECONNAISSANCE DE MARQUE COMMERCIALE

Les termes HDMI et interface multimédia haute définition ainsi que le logo de HDMI sont des marques déposées de HDMI Licensing LLC aux États-Unis d'Amérique et dans d'autres pays.

Fabrique sous licence de Dolby Laboratoires Dolby Audio et le symbole du double D sont des marques déposées de Dolby Laboratories. Dolby Audio™ (prend en charge Dolby Digital Plus™)

DOLBY AUDIO

Mesures du montage mural vesa

Modèle de trou Tailles (mm)	W	H
	600 400
Tailles de vis
Longueur (X)	min. (mm) 15mm
	max. (mm) 15mm
Fil (Y)	M8

Installation sur une une paroi dentelée

Side view	Plane view
←B A E C	D ↓
	A 50 mm minimum B 70 mm minimum C 50 mm minimum D 50 mm minimum E Plage de température ambiente: 0-35°C

Pendant l'installation de l'appareil sur une paroi dentelée, laissez un espace minimum prévu au-dessus, entre l'appareil et la paroi pour assurer la ventilation et veiller à ce que la température ambiente soit maintainue entre 0^ - 35^ .

N'exposez pas l'appareil à la lumière directe du soleil.

Nous ne prendrons aucune responsabilité pour tout dommage ou dysfonctionnement survenu en raison du non-respect des recommendations et/ou instructions d'utilisation des appareils.

GESTION DES CÂBLES D'ÉCRAN TACTILE

Fixez l'un des supports de cable fournis a coté de la flèche à l'arrière de l'écran illustré ci-dessous.

Enfilez le cable de l'écran tactile dans le support de cable et acheminez-le dans le compartment USB interne. Vous pouze également utiliser des supports de cables supplémentaires pour une gestion plus efficace des cables, comme illustré ci-dessous.

Inhaltsverzeichnis
